Restablecimiento de las unidades de control Nice


Antes de realizar el restablecimiento, puede probar lo siguiente:

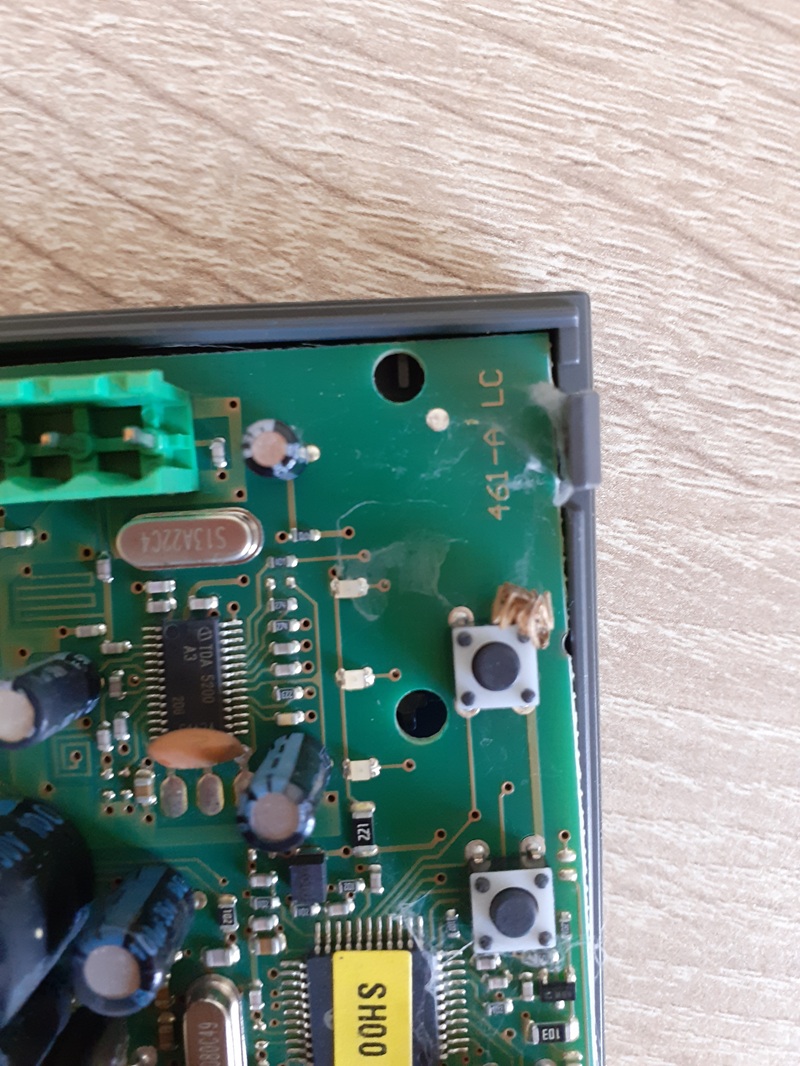

  • limpiar el motor, la central de control y las fotocélulas, también por dentro. A menudo, la causa es una telaraña, suciedad en las cubiertas de las fotocélulas, etc.
  • desbloquear la puerta y comprobar manualmente si hay algún obstáculo mecánico. También puede aparecer un obstáculo tiempo después de la instalación, por ejemplo, debido a un cambio de temperatura, etc.
  • si sospecha que hay un fallo en las fotocélulas, desconéctelas y compruebe si el motor funciona sin ellas


Restablecimiento de la central de control MCU1 y MCU4 (motor NICE Robus RBS 400/600/600HS)

Nota: este procedimiento solo borrará la memoria de la central de control; los mandos a distancia seguirán guardados en ella.
Restablecimiento:

  1. Mantenga pulsados a la vez el primer botón (Open) y el tercero (Close).
  2. Cuando se enciendan todos los LED, suéltelos.
  3. Espere a que se restablezca la central de control.

Detección de los dispositivos conectados al motor

Cada vez que conecte, desconecte o cambie el cableado de los dispositivos auxiliares en la entradas BlueBUS y STOP debe realizarse la fase de detección de los dispositivos auxiliares. El motor le avisará de que es necesario realizar esta operación mediante el parpadeo de los LED L1 y L2.

Detección de los dispositivos conectados al motor NICE Robus RBS400, RBS600, RBS600HS
  1. Pulse el botón «Open» y «Stop/Set» y manténgalos pulsados.
  2. En cuanto empiecen a parpadear rápidamente L1 y L2, suelte los botones.
  3. Espere unos segundos hasta que la central de control (MCU1 o MCU4) termine el proceso de detección de los dispositivos.
  4. Si todo ha ido bien, el LED STOP debería permanecer encendido y L1 y L2 deberían apagarse. También es posible que parpadeen L3 y L4, si aún no ha completado la fase de detección de la longitud de la hoja.

Detección de la longitud de la hoja de la puerta

Para que la puerta funcione correctamente (en concreto, para calcular las distancias de aceleración y desaceleración y la apertura parcial), el motor debe determinar por sí mismo la longitud de la hoja de la puerta. Durante esta operación, el motor desplaza la puerta de un tope al otro y determina la longitud de la puerta mediante un interruptor.

Detección de la longitud de la hoja de una puerta corredera con el motor NICE Robus RBS400, RBS600, RBS600HS
  1. Pulse los botones «Close» y «Stop/Set» y manténgalos pulsados.
  2. En cuanto comience la maniobra, suelte los botones.
  3. Debería comenzar la maniobra de apertura; si no es así, pulse el botón «Stop/Set» y compruebe el ajuste del sentido de movimiento de la puerta (consulte Selección del sentido de movimiento de la puerta) y vuelva al paso 1.
  4. En caso contrario, si la puerta se abre en el sentido correcto, espere a que el motor termine la maniobra de apertura y cierre posterior de la puerta.

Programación del motor

Encontrará la programación completa del motor en Programación del motor con central de control MCU1 o MCU4.

Restablecimiento de la central de control RBA3 (motor NICE Robus 400/600/1000 y RUN1500)

Nota: este procedimiento solo borrará la memoria de la central de control; los mandos a distancia seguirán guardados en ella.
Restablecimiento:

  1. Mantenga pulsados a la vez el primer botón (Open) y el tercero (Close).
  2. Cuando se enciendan todos los LED, suéltelos.
  3. Espere a que se restablezca la central de control.

Detección de los dispositivos conectados al motor

Cada vez que conecte, desconecte o cambie el cableado de los dispositivos auxiliares en la entradas BlueBUS y STOP debe realizarse la fase de detección de los dispositivos auxiliares. El motor le avisará de que es necesario realizar esta operación mediante el parpadeo de los LED L1 y L2.

Detección de los dispositivos conectados al motor NICE Robus RB600
  1. Pulse el botón «Open» y «Stop/Set» y manténgalos pulsados.
  2. En cuanto empiecen a parpadear rápidamente L1 y L2, suelte los botones.
  3. Espere unos segundos hasta que la central de control termine el proceso de detección de los dispositivos.
  4. Si todo ha ido bien, el LED STOP debería permanecer encendido y L1 y L2 deberían apagarse. También es posible que parpadeen L3 y L4, si aún no ha realizado la fase de detección de la longitud de la hoja.

Detección de la longitud de la hoja de la puerta

Para que el movimiento de la puerta funcione correctamente (en concreto, para calcular el recorrido de arranque y frenado y la apertura parcial), el motor debe detectar por sí mismo la longitud de la hoja de la puerta. Durante esta operación, el motor mueve la puerta de un tope al otro y detecta su longitud mediante un interruptor.

Detección de la longitud de la hoja de una puerta corredera con el motor NICE Robus RB600
  1. Pulse los botones «Close» y «Stop/Set» y manténgalos pulsados
  2. Cuando comience la maniobra, suelte los botones
  3. Debería comenzar la maniobra de apertura. Si no es así, pulse el botón «Stop/Set» y compruebe el sentido de movimiento de la puerta (véase Selección del sentido de movimiento de la puerta) y vuelva al paso 1.
  4. En cambio, si la puerta se abre en el sentido correcto, espere a que el motor termine la maniobra de apertura y cierre posterior de la puerta.

Programación del motor

Encontrará la programación completa del motor en Programación del motor con la unidad de control RBA3



Restablecimiento de la unidad de control RBA4/A y RBA4 (motor NICE Road 200/400)

Nota: este procedimiento solo borra la memoria de la unidad de control; los mandos a distancia permanecerán guardados.
Restablecimiento:

  1. Mantenga pulsados a la vez el primer botón (Open o Radio) y el tercero (Close o P.P.)
  2. Cuando se enciendan todos los LED, suelte los botones
  3. Espere a que se restablezca la unidad de control

Configuración del motor de nuevo:
Encontrará más detalles aquí: fortamigo.es/na-posuvnu-branu/pohon-pre-posuvne-brany-do-400-kg-nice-road-rd400

Detección de la longitud de la hoja de la puerta

Para que el movimiento de la puerta funcione correctamente (en concreto, para calcular el recorrido de arranque y frenado y la apertura parcial), el motor debe detectar por sí mismo la longitud de la hoja de la puerta. Durante esta operación, el motor mueve la puerta de un tope al otro y detecta su longitud mediante un interruptor.

Detección de la longitud de la hoja de una puerta corredera con el motor NICE Road RD400

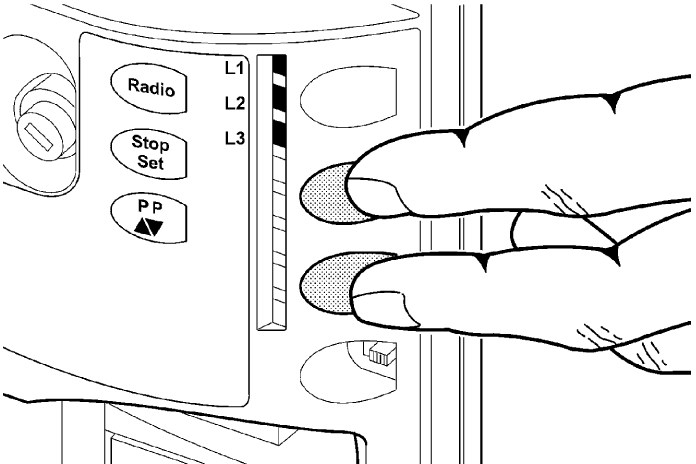

  1. Mantenga pulsados a la vez el segundo botón (Stop/Set) y el tercero (Close o P.P.)
  2. Cuando comience la maniobra, suelte los botones
  3. Debería comenzar la maniobra de apertura. Si no es así, pulse el segundo botón (Stop/Set) y compruebe el sentido de movimiento de la puerta (véase Selección del sentido de movimiento de la puerta) y vuelva al paso 1.
  4. En cambio, si la puerta se abre en el sentido correcto, espere a que el motor termine la maniobra de apertura y cierre posterior de la puerta.

Programación del motor

Encontrará la programación completa del motor en Programación del motor con la unidad de control RBA4

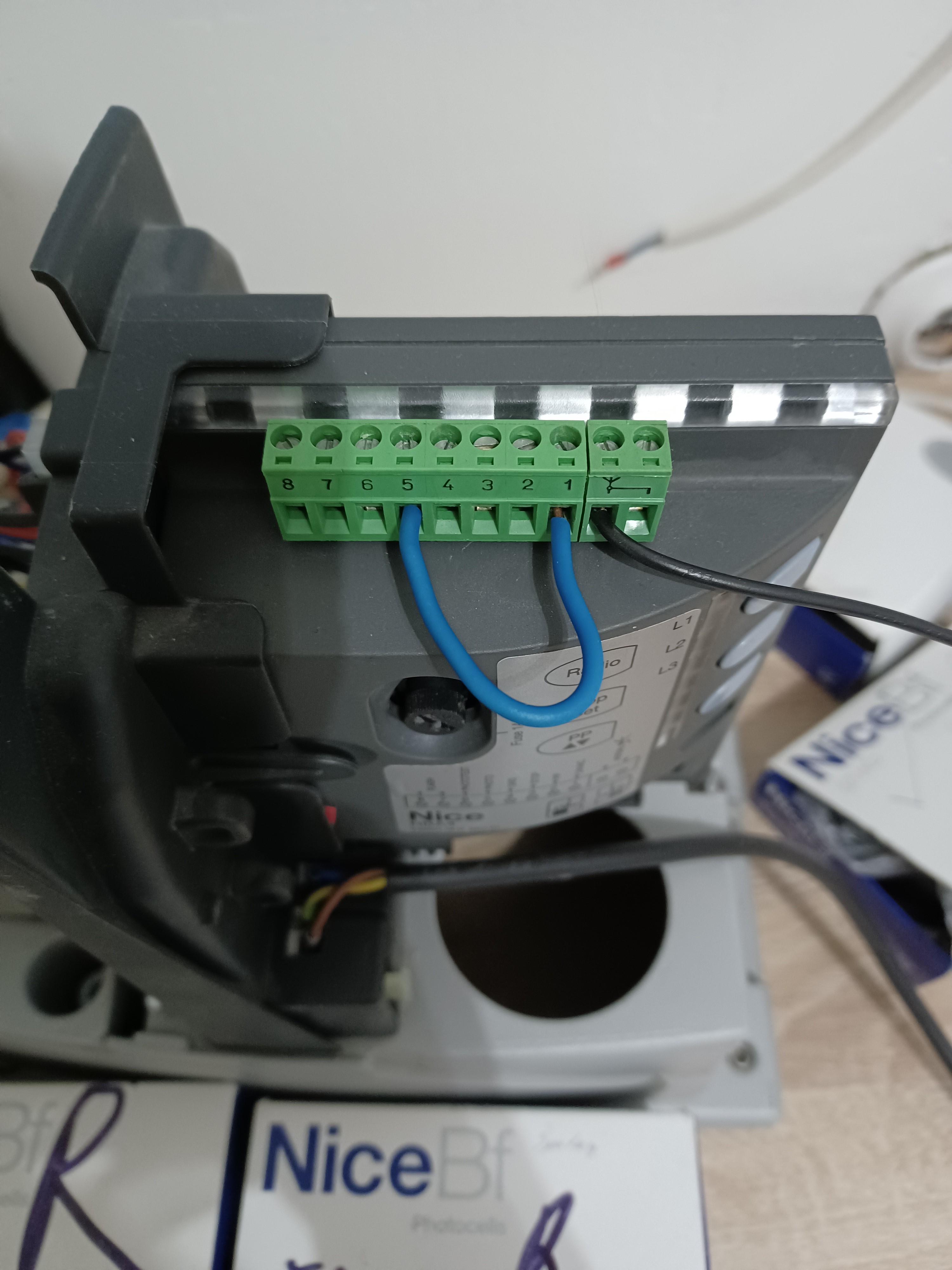

Restablecimiento sin fotocélulas

Si sospecha que las fotocélulas no funcionan correctamente, desconéctelas y, en la unidad de control, conecte entre sí las entradas 1 y 5 (solo para el motor Road con unidad de control RBA4). De este modo, el circuito de las fotocélulas queda cerrado y podrá comprobar que el motor funciona correctamente sin ellas.



Restablecimiento de la unidad de control MC424L (motor NICE Wingo 2024/3524)

Nota: este procedimiento solo borra la memoria de la unidad de control; los mandos a distancia permanecerán guardados.
Restablecimiento:

  1. Desconecte la unidad de control de la red eléctrica (o retire el fusible de alimentación F1) y espere a que se apaguen todos los LED.
  2. Mantenga pulsados los botones P1 y P2 de la unidad de control (esta debe seguir desconectada de la alimentación)
  3. Mientras mantiene pulsados P1 y P2, conecte la unidad de control a la red eléctrica (o vuelva a colocar el fusible de alimentación)
  4. Suelte los botones exactamente después de 3 segundos (es decir, durante el tercer segundo)
  5. Si el borrado se ha realizado correctamente, todos los LED se apagarán durante un segundo. Si esto no ocurre y los LED siguen parpadeando, deberá repetir el proceso de borrado desde el principio

Para comprobar que la memoria se ha borrado correctamente, desconecte la unidad de control de la red eléctrica (o retire el fusible de alimentación F1) y espere a que se apaguen todos los LED. Al volver a conectarla a la red, si el borrado se ha completado, todos los LED deberían parpadear durante unos seis segundos. Si los LED solo parpadearon durante tres segundos, probablemente el borrado no se realizó correctamente y deberá repetirlo.

Configuración del motor de nuevo: Encontrará más detalles aquí: fortamigo.es/na-posuvnu-branu/nice-moon-mc424-riadiaca-centrala-pre-24v-pohony-kridlovych-bran-rodiny-wingo

Detección del movimiento de las hojas de la puerta

Para que el movimiento de la puerta funcione correctamente (en concreto, para calcular el recorrido de arranque y frenado y la apertura parcial), la unidad de control debe detectar por sí misma el arco de apertura de las hojas de la puerta. Durante esta operación, los motores mueven las hojas de la puerta de un tope al otro y detectan el recorrido de apertura.

Nota: Si ya ha realizado la fase de detección del movimiento de las hojas de la puerta, antes de repetirla deberá borrar la memoria de la unidad de control.

Antes de detectar el movimiento de las hojas de la puerta, compruebe que los dispositivos conectados a las entradas STOP, FOTO y FOTO1 están en buen estado y correctamente conectados. Si alguno de ellos se activa durante la detección, deberá repetir el proceso. Lo ideal es que las hojas de la puerta estén aproximadamente a medio abrir. Para ello, desbloquee los motores, desplace las hojas manualmente hasta una posición intermedia y vuelva a bloquearlos. Después de bloquear el motor, mueva siempre un poco la hoja a mano para que el motor engrane. En cualquier caso, la posición de las hojas antes de la detección no es determinante.

El procedimiento de detección del movimiento de las hojas es automático y se desarrolla de la siguiente manera:

  1. Pulse el botón P2
  2. Las dos hojas se abrirán un poco
  3. La hoja secundaria (inferior) se cerrará
  4. La hoja principal (superior) se cerrará
  5. La hoja principal (superior) se abrirá
  6. Una vez transcurrido el tiempo de retardo programado del motor secundario la hoja secundaria (inferior) comenzará a abrirse. Si el retardo no es adecuado, pulse el botón P2 y ajústelo al valor deseado
  7. La unidad de control calculará el recorrido necesario para abrir completamente la puerta (es decir, hasta alcanzar los topes mecánicos)
  8. Las dos hojas se cerrarán por completo. Las hojas comenzarán a cerrarse en momentos distintos para evitar que rocen entre sí al cerrarse
  9. La unidad de control guardará los valores medidos y el proceso estará TERMINADO.

Todas las fases anteriores deben realizarse consecutivamente, sin que usted intervenga. Si alguna fase no se desarrolla correctamente, deténgala pulsando el botón P1 y, si es necesario, ajuste la configuración y repita el proceso.

Programación de la unidad de control del motor

Encontrará la programación completa de la unidad de control en Programación de la unidad de control MC424L



Restablecimiento de la unidad de control MC424LR10 (motor NICE Wingo 2024/3524)

Nota: este procedimiento solo borra la memoria de la unidad de control; los mandos a distancia permanecerán guardados.
Restablecimiento:

  1. Mantenga pulsados simultáneamente el primer botón (OPEN) y el tercero (CLOSE)
  2. Cuando todos los LED L1..L8 empiecen a parpadear (tras unos 3-4 segundos), suelte los botones
  3. Espere 5 segundos; la unidad de control quedará restablecida a los ajustes de fábrica.

Puesta en marcha inicial de la unidad de control (o detección tras un restablecimiento)

  1. Ajuste o compruebe la posición de los interruptores de selección del modelo del motor según la tabla 2.6 del manual de la unidad de control
    Nota: motor WG2024: 1 abajo, 2 arriba, 3 abajo, 4 abajo; WG3524: 1 arriba, 2 arriba, 3 abajo, 4 abajo; TOO3024: 1 abajo, 2 arriba, 3 arriba, 4 abajo; TOO4524: 1 arriba, 2 arriba, 3 arriba, 4 abajo; SFAB2024: 1 abajo, 2 abajo, 3 abajo, 4 arriba; modelo no especificado: 1 arriba, 2 abajo, 3 abajo, 4 abajo
  2. Desbloquee manualmente las hojas y colóquelas en una posición intermedia (apertura de aprox. 45°); vuelva a bloquear los motores y tire un poco de las hojas para que los motores encajen
  3. En la central de control, pulse simultáneamente el segundo botón (STOP/SET) y el tercero (CLOSE); suéltelos cuando las hojas empiecen a moverse
  4. Las hojas realizarán la siguiente secuencia (la detección del movimiento de las hojas puede interrumpirse en cualquier momento pulsando el botón STOP)
    1. Ambas hojas se abrirán un poco
      Nota: Si se movieran en sentido contrario, es decir, si se cerraran un poco, será necesario interrumpir la maniobra pulsando el botón STOP, desconectar la central de control de la alimentación e invertir la polaridad en ambos motores. Si una hoja empieza a abrirse y la otra a cerrarse, será necesario invertir la polaridad únicamente en el motor que haya empezado a cerrarse. Invertir la polaridad significa, en el bloque de tres bornes del motor correspondiente, intercambiar los cables conectados a los bornes + (positivo) y - (negativo).
    2. La hoja inferior se cerrará por completo
      Nota: Si empieza a moverse la hoja que no desea (es decir, la superior), será necesario interrumpir la maniobra pulsando el botón STOP, desconectar la central de control de la alimentación e intercambiar entre sí los bloques completos de tres bornes de motor M1 y M2.
    3. La hoja superior se cerrará por completo
    4. La hoja superior empezará a abrirse y, poco después, también lo hará la hoja inferior
      Nota: Si el tiempo de retardo no es suficiente, puede modificarse en la programación; consulte el capítulo 5.2.2, LED L6 «Retardo de la hoja»
    5. Ambas hojas se abrirán por completo
    6. La hoja inferior empezará a cerrarse y, poco después, también lo hará la hoja superior
    7. Las hojas se cerrarán por completo y la central de control guardará en la memoria sus posiciones finales
    8. Listo

Programación de la central de control del motor

Encontrará la programación completa de la central de control en Programación de la central de control MC424LR10

Restablecimiento de la central de control ROA40R10 (motor NICE Rox ROX600 y ROX1000)

Vaya a Instrucciones para restablecer el motor NICE Rox.
