Componentes para puertas correderas suspendidas

Uso de componentes para puertas suspendidas

Los componentes ofrecen una solución para puertas correderas suspendidas. Para utilizarlos, es necesario disponer de una superficie con suficiente capacidad de carga (techo, pared, viga, etc.) a la que se pueda fijar el mecanismo.

Puertas suspendidas

Hay varios motivos para elegir una puerta suspendida en lugar de una puerta con rodadura sobre carril o autoportante:

terreno irregular
necesidad de evitar un obstáculo como un carril
instalación de la puerta en una zona elevada
espacio insuficiente para abrir una puerta autoportante

Otros usos del sistema suspendido

Por supuesto, el sistema suspendido también puede utilizarse en otras estructuras. Es una solución adecuada siempre que necesite desplazar objetos por encima del terreno o del suelo:

puertas suspendidas, tabiques, separadores y pantallas solares – en todos los casos en que se busque ahorrar espacio frente a la apertura con hojas y se quiera una instalación sencilla que pueda realizar uno mismo
vías de grúa y manipuladores – este sistema también puede utilizarse como un sencillo sistema de transporte o como vía de grúa para manipular objetos en un garaje, almacén o espacio de producción

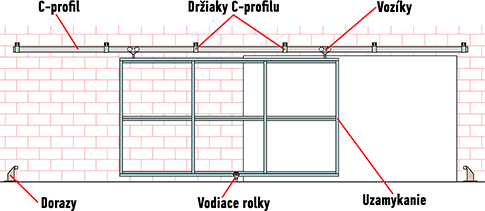

Componentes del sistema suspendido

El mecanismo de la estructura suspendida consta de las siguientes partes principales:
Parte de soporte	- Perfil C se fija al techo, a una viga o a una pared. - carros suspendidos se desplazan por el perfil C y la puerta suspendida se fija a su parte inferior - fijaciones del perfil C con las que puede fijar el perfil C
Parte de guiado	- rodillos guía evitan el movimiento lateral de la puerta - topes delimitan las posiciones finales del recorrido de la puerta
Accesorios opcionales	- cerraduras para asegurar la puerta suspendida - tiradores para facilitar la apertura manual

Fijación a la estructura del edificio

Ofrecemos distintas opciones para fijar el sistema a la estructura del edificio:

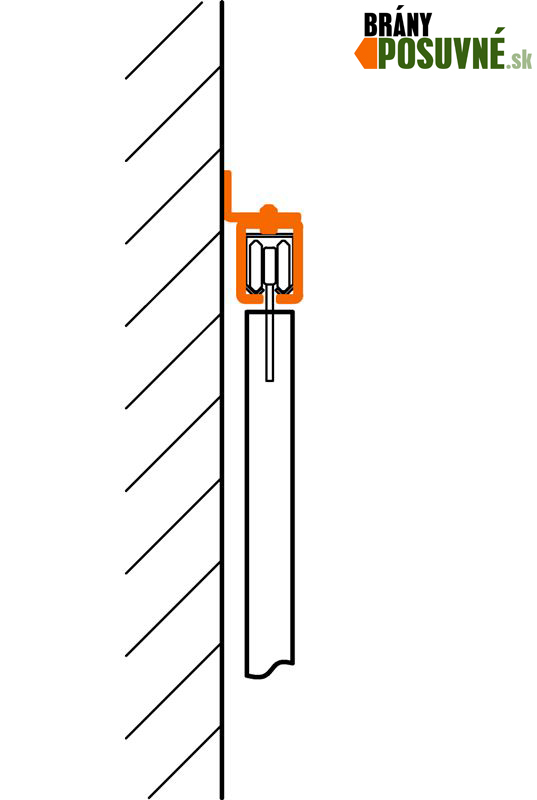

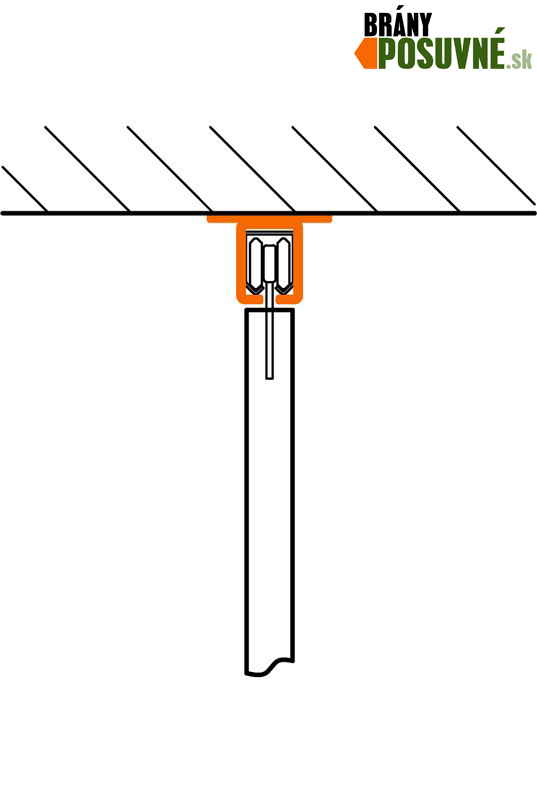

Superficie horizontal o viga	Superficie vertical o poste

En ambos casos, las fijaciones pueden fijarse con tornillos, anclajes químicos y mecánicos, o mediante soldadura. No obstante, es importante comprobar que el elemento estructural al que se fija el sistema tenga suficiente capacidad de carga, teniendo en cuenta el peso previsto de la puerta. Lo mismo se aplica a la distancia entre las distintas fijaciones, que no debe ser excesiva. Esto significa que el perfil C de soporte no debe flexionarse cuando se desplazan los carros.

Para que la puerta suspendida se desplace de forma fluida y estable, es necesario impedir que oscile lateralmente. Para ello ofrecemos distintos tipos de rodillos guía, que pueden utilizarse de varias maneras o combinarse adecuadamente.

Para mantener fija la parte inferior de la puerta, se puede elegir entre dos tipos básicos de guiado:

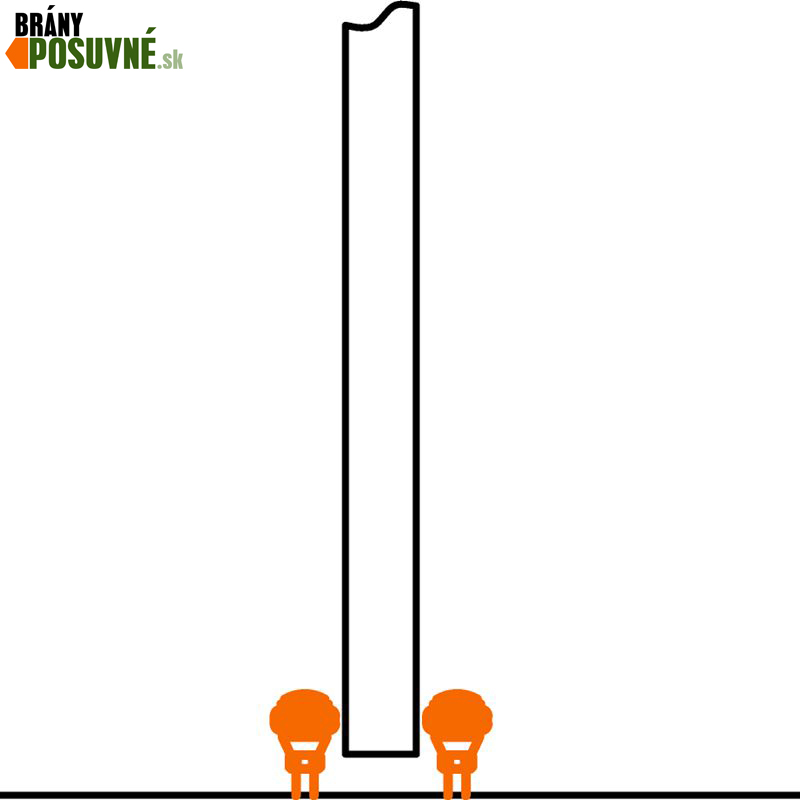

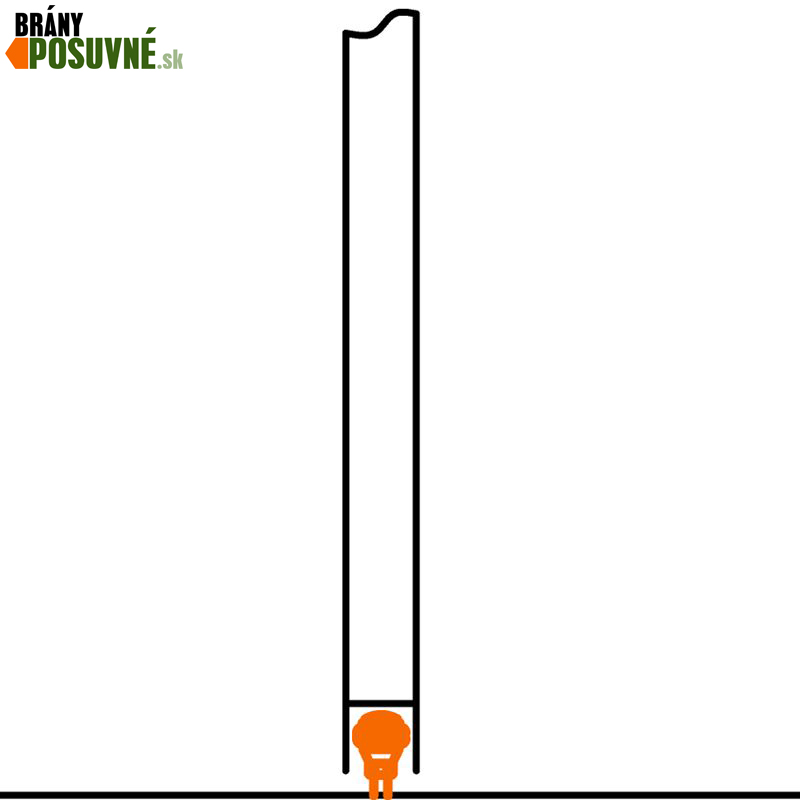

Rodillos guía a ambos lados de la puerta	Rodillos guía insertados en el perfil

Elección del perfil C y los carros

Para que el sistema suspendido funcione correctamente, es necesario elegir el tamaño adecuado del perfil C y los carros correspondientes. Las dimensiones y el peso de la puerta son factores decisivos para esta elección. Si se respetan las distancias óptimas entre las fijaciones del perfil C, la capacidad de carga del sistema dependerá de los carros suspendidos, no del perfil C. Por eso, conviene planificar de antemano su distribución y la carga prevista.

Para elegir los carros, puede utilizarse la siguiente tabla de capacidades de carga:

Capacidad de carga de cada carro
Carro	pequeño		mediano		grande
Número de rodillos	2	4	2	4	2	4
Capacidad de carga	30 kg	50 kg	100 kg	250 kg	175 kg	350 kg

Al utilizar más carros en una misma puerta, no siempre es necesario reducir la carga asignada a cada carro. Para ilustrarlo, mostramos esquemas de distribución de la carga con dos, tres y cuatro carros:

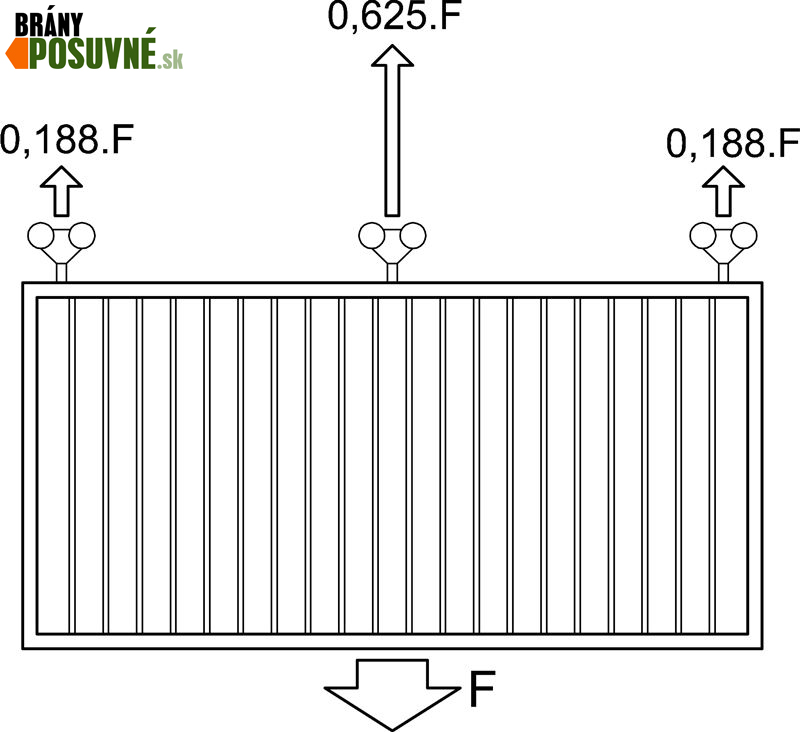

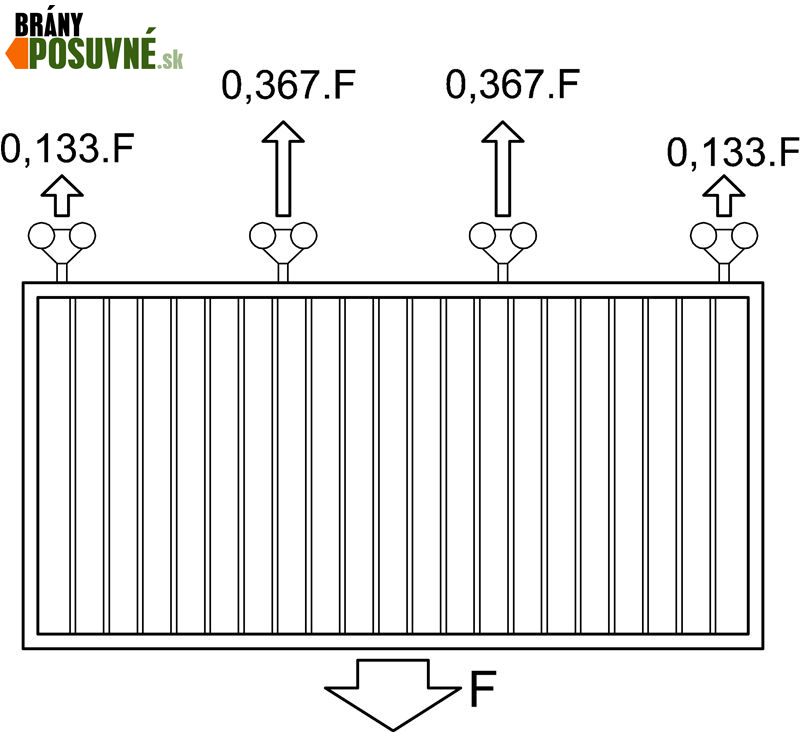

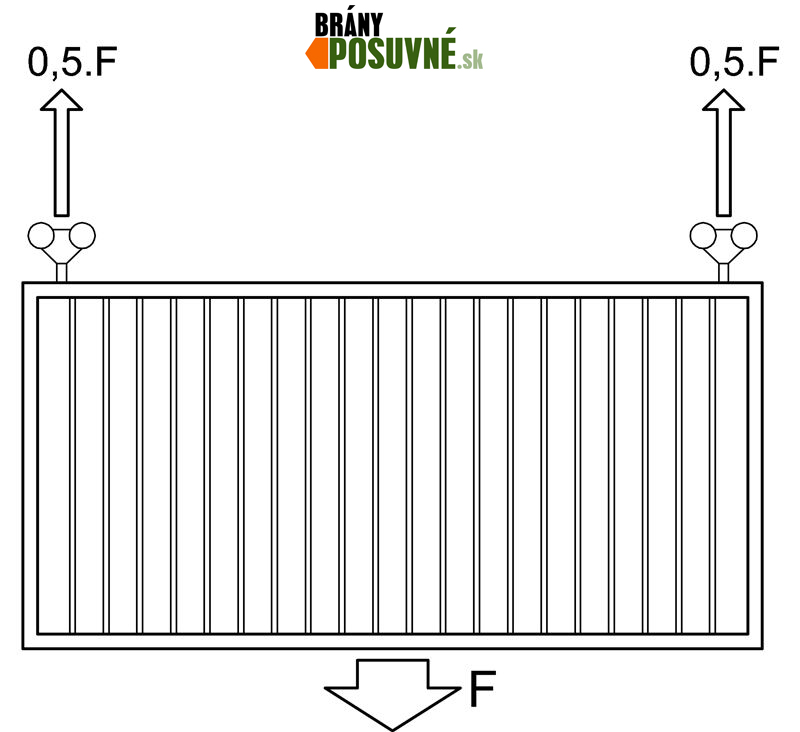

Carga con dos carros	Carga con tres carros	Carga con cuatro carros

(El ejemplo muestra claramente que la carga soportada por cada carro cuando se utilizan tres carros es mayor que cuando se utilizan dos.)

¿No sabe qué componentes necesita para una puerta suspendida? Nuestra guía para puertas correderas suspendidas le ayudará a elegir el perfil C, los carros, las fijaciones, el sistema de guiado y otros accesorios.
