Descripción del producto NICE MC800 – central de control para dos motores de 230 V con placa MCA5R30
Conexión y configuración de NICE MC800 con la placa MCA5R30
NICE MC800 controla uno o dos motores de 230 V AC para puertas batientes y sustituye a la antigua central NICE Mindy A60. Esta versión tiene la placa MCA5R30. En ella encontrará la salida OutSTB y el botón Aux PRG; el manual anterior para la placa MCA5 con OGI y Photo PRG no se aplica a estos elementos.
Para una sola hoja se utiliza M2. Con dos hojas, M2 abre primero y M1 cierra primero. La alimentación de la central de 230 V AC, la tensión de los motores de 230 V AC y las salidas de baja tensión para accesorios son circuitos independientes.
Antes de conectar: Compruebe que se trata de una MCA5R30 según la identificación de la placa, desconecte la alimentación de red y, durante el trabajo, impida que la puerta pueda moverse por sí sola. Al terminar, hay que comprobar las fotocélulas, STOP y todas las órdenes.
| Navegación rápida | Procedimientos | Servicio |
|---|---|---|
| Motores y accesorios | Montaje y cableado | Datos técnicos |
| Bornes | Fotocélulas y STOP | Diagnóstico |
| Primera puesta en marcha | Posiciones manuales | Restablecimiento |
| Standby | Programación | Receptor y mandos |
Motores y accesorios
| Qué | Por qué | Tipo |
|---|---|---|
| Luz intermitente | Advierte mediante destellos que la puerta está en movimiento, especialmente en salidas con poca visibilidad. | |
| Fotocélulas | Detectan obstáculos en la zona de la puerta y activan la respuesta de seguridad correspondiente. |
|
| Mando a distancia | Apertura y cierre de la puerta a distancia. |
|
| Receptor | Recibe las órdenes de los mandos; se instala un módulo en el conector SM. |
|
| Programación de servicio | Configuración avanzada y diagnóstico de la central. |
|
| Antena | Ayuda a aumentar el alcance del mando por radio. |
|
| Teclado | Permite introducir una orden mediante un código, sin mando a distancia. |
|
| Interruptor de llave | Permite accionar la puerta con una llave desde un punto fijo. |
|
Un ejemplo de motor compatible de 230 V es NICE HY7005. Elija el motor concreto según las dimensiones, el peso y la mecánica de la hoja.
Instalación de la caja y cableado

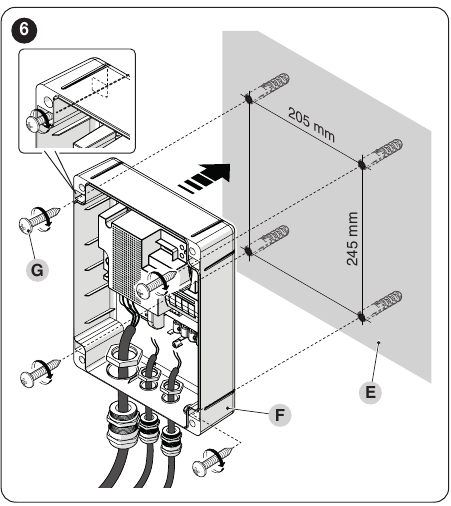

Las imágenes originales de NICE muestran la instalación de la caja y el paso de los cables por prensaestopas adecuados. Haga clic en la imagen para ampliarla.
Fije la caja a una superficie vertical firme. La distancia entre los orificios de montaje es de 205 × 245 mm. Una vez conectados, sujete los cables de alimentación con una abrazadera para evitar que la tensión mecánica se transmita a los bornes. Proteja las entradas de cables contra el agua.
| Circuito | Cable y longitud |
|---|---|
| Alimentación de la central | 3 × 1,5 mm² hasta 30 m; para recorridos más largos, el fabricante indica 3 × 2,5 mm² y puesta a tierra en la automatización. |
| Cada motor | 4 × 1,5 mm², incluido PE, hasta 10 m; condensador según el motor. |
| Luz intermitente | 2 × 1,5 mm² hasta 20 m, con aislamiento para tensión de red. |
| BlueBUS | 2 × 0,5 mm² hasta 20 m; para 20–40 m, 2 × 1 mm². |
| Antena | Cable coaxial RG58 hasta 20 m; longitud recomendada inferior a 5 m. |
| Interruptor de llave | Dos cables de 2 × 0,5 mm² hasta 50 m. |
| Cerradura eléctrica | 2 × 1 mm² hasta 10 m. |
Placa, bornes y conexión

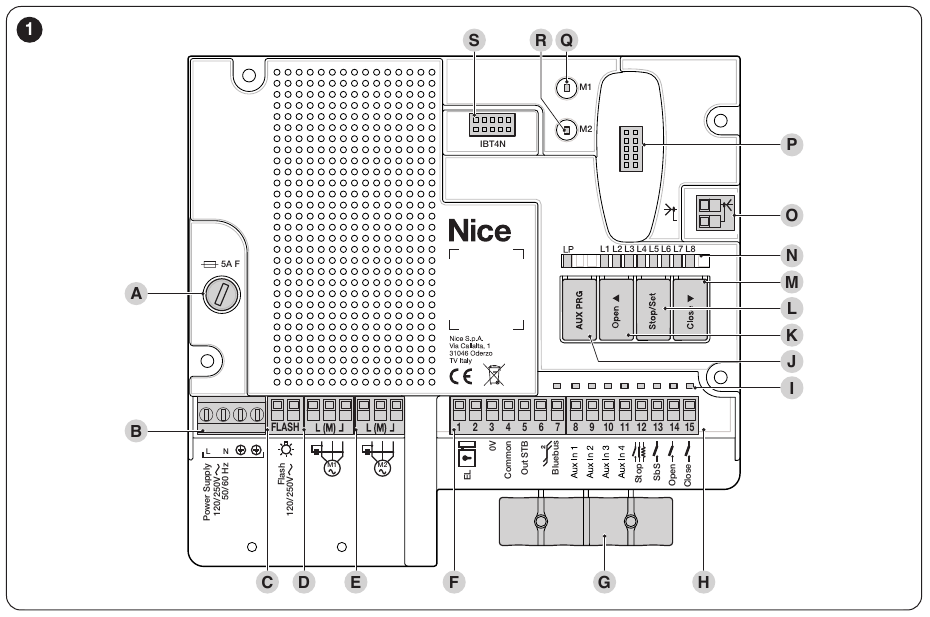

La imagen muestra la placa MCA5R30: fusible A, alimentación B, FLASH C, motores D/E, bornes de baja tensión F/H, Aux PRG J, botones K–M, conector SM P y conector IBT4N S. Haga clic en la imagen para ampliarla.
| Borne | Función | Conexión |
|---|---|---|
| L / N / PE | Alimentación de 230 V AC | Conecte también el conductor de protección PE a los motores, según sus respectivos manuales. |
| M1 / M2 | Dos motores de 230 V AC | OPEN – COMMON – CLOSE según la serigrafía. Con un solo motor, solo M2. |
| FLASH | Lámpara intermitente | Tensión de red conmutada, máx. 21 W; por ejemplo NICE ELAC. |
| 1–2 / EL | Cerradura eléctrica | 12 V CA, máx. 15 VA. |
| 3 / 4 | Accesorios | Borne 3 = 0 V (−), borne 4 = +24 V CC común (+); consumo total máximo: 200 mA. |
| 5 / OutSTB | Alimentación de las fotocélulas con relé | 24 V, máx. 4 W; se desconecta en modo Standby. No es OGI de la placa antigua. |
| 6–7 | BlueBUS | Dos conductores conectados en paralelo, sin polaridad. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | En modo de fotocélulas con relé; en modo de finales de carrera FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 o STOP | En modo de finales de carrera, FCC2; en modo de fotocélulas, STOP adicional. |
| 12 / STOP | Entrada de seguridad | NO, NC o 8,2 kΩ, según la combinación. |
| 13 / SbS | Paso a paso | Contacto NO libre de potencial respecto al borne 4. |
| 14 / OPEN | Apertura | Contacto NO libre de potencial respecto al borne 4. |
| 15 / CLOSE | Cierre | Contacto NO libre de potencial respecto al borne 4; la función puede cambiarse a apertura parcial. |
Para NICE EKS use el contacto C–NO. No aplique tensión externa a las entradas de mando. Conecte la antena OXIBD directamente al receptor; la antena no forma parte del circuito de la luz intermitente FLASH.
Fotocélulas, fototest y STOP
Seleccione el cableado según el tipo real de fotocélulas y el estado de Standby. TX es el transmisor y RX, el receptor. EPM tiene un contacto de relé C–NC; EPMB utiliza BlueBUS de dos conductores. La numeración de los bornes de fotocélulas de otros tipos puede variar.
Fotocélulas EPM con relé
Figura 7 NICE: cableado combinado con Standby activado; la alimentación de las fotocélulas con relé pasa por OutSTB. Haga clic en la imagen para ampliarla.
Un par de EPM sin fototest, Standby desactivado: alimente TX y RX desde los bornes 3/4; conecte el contacto C–NC de RX entre 4/COMMON y 8/PHOTO. Para NICE EPM, realice la siguiente conexión:
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1; puentear con RX 4 / C |
| 8 / PHOTO | — | 5 / NC |
En otros tipos de fotocélulas con relé, la numeración de sus bornes puede variar. En la MCA5R30, la salida 5 tiene la función OutSTB, no OGI.
Figura 10 NICE: cableado del fototest; la salida 5 tiene la función OutSTB, no es OGI. Haga clic en la imagen para ampliarla.
Para el fototest según la figura 10, conecte TX 1 al borne 4 de MC800 y TX 2 al borne 5. RX sigue alimentado desde los bornes 3/4 y su contacto C–NC se conecta a la entrada PHOTO seleccionada. No utilice la salida 5 simultáneamente para otra carga. Después de modificar el cableado, repita el aprendizaje de los dispositivos y pruebe la fotocélula durante el movimiento.
Aux PRG y LP: con fotocélulas con relé, LP debe estar encendido; si las entradas AUX se usan como finales de carrera, debe estar apagado. Deje libres las entradas AUX que no utilice. Tras cambiar el ajuste, compruebe el estado final de LP y repita el aprendizaje de los dispositivos.
BlueBUS y direccionamiento
Conecte las fotocélulas BlueBUS con dos conductores a los bornes 6–7, sin polaridad. Si AUX1–4 se utilizan como finales de carrera de los motores, ajuste Aux PRG para que LP no se encienda: AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1 y AUX4/11 = FCC2. Conecte los contactos de los finales de carrera respecto al borne común 4; deje libres las entradas que no utilice.

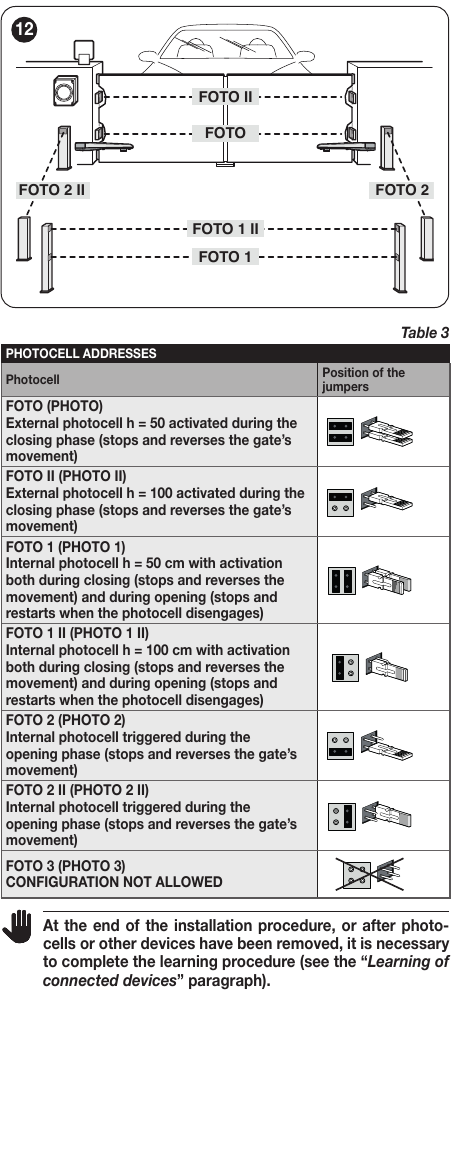

Tabla original 3, incluidas las posiciones de los puentes: misma dirección en TX y RX de un par y una dirección distinta para el siguiente par. Haga clic en la imagen para ampliarla.
| Dirección | Respuesta |
|---|---|
| FOTO / FOTO II | Al cerrar, se detiene e invierte el sentido. |
| FOTO 1 / FOTO 1 II | Al cerrar, se detiene e invierte el sentido; al abrir, se detiene y continúa cuando se libera el haz. |
| FOTO 2 / FOTO 2 II | Al abrir, se detiene e invierte el sentido. |
| FOTO 3 | Configuración no permitida para MC800. |
La capacidad de BlueBUS es de un máximo de 15 unidades de carga, no necesariamente de 15 pares de fotocélulas. Después de añadir o sustituir un dispositivo, inicie un nuevo aprendizaje.
Cableado de la entrada STOP
| Dispositivos | Cableado |
|---|---|
| Varios contactos NO | En paralelo. |
| Varios contactos NC | En serie. |
| Dos bordes de seguridad de 8,2 kΩ | En paralelo; para más de dos dispositivos, en cascada con una única resistencia terminal de 8,2 kΩ. |
| NO + NC | Según la tabla 2 de NICE, en paralelo, con una resistencia de 8,2 kΩ en serie con NC; también permite combinar NO, NC y bordes de seguridad de 8,2 kΩ. |
Durante el aprendizaje, STOP memoriza el estado conectado. Cualquier cambio posterior provoca una parada con un breve movimiento en sentido contrario. No puentee la entrada en lugar de solucionar el fallo.
Procedimiento simplificado de cableado y configuración de MC800/MCA5R30
Este procedimiento describe la placa MCA5R30 con un par de EPM con relé conectado a PHOTO, que protege el cierre. Para BlueBUS o varios pares, utilice el esquema correspondiente de arriba.
Paso 0. Cableado
Conecte la alimentación L/N/PE, los motores M1/M2 de 230 V CA, los condensadores y la luz intermitente según los bornes de la placa. Con una sola hoja, M1 queda libre. Conecte las fotocélulas según el modo seleccionado arriba; en EPM, sin prueba de fotocélulas y con Standby desactivado, conecte 3/4 a TX/RX y el contacto RX 4–5 entre 4/COMMON y 8/PHOTO.
Paso 1. Restablezca solo si desea volver conscientemente a los ajustes de fábrica
Al realizar una nueva conexión, no es necesario restablecer la central «por si acaso». Si necesita borrar sus ajustes personalizados, utilice el procedimiento de restablecimiento y vuelva a memorizar los dispositivos y el recorrido.
Paso 2. Seleccione el modo AUX y Standby
En la placa MCA5R30 hay un botón Aux PRG. Con fotocélulas de relé, compruebe que LP esté encendido; si AUX se usa como final de carrera, que LP esté apagado. En una conexión con relé, elija el esquema según si Standby. La selección de AUX por sí sola no sustituye la alimentación correcta de TX/RX.
Al conectar la alimentación, el LED verde de BlueBUS debe parpadear regularmente aproximadamente una vez por segundo, los indicadores de las fotocélulas deben señalar que están operativas y la luz intermitente FLASH debe estar apagada. Si alguna comprobación falla, revise las conexiones antes de iniciar el aprendizaje.
Paso 3. Detección de los dispositivos conectados
Mantenga pulsados Open + Stop/Set y suelte los botones cuando L1/L2 parpadeen rápidamente, aproximadamente a los 3 s. Al finalizar, L1/L2 deben apagarse y STOP debe quedar encendido. Realice el aprendizaje incluso si no hay dispositivos conectados a BlueBUS/STOP y repítalo después de cambiar los accesorios.
Paso 4. Detección del movimiento de las hojas

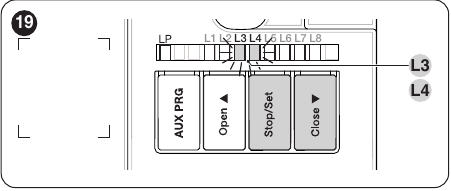

Botones y LED L3/L4 utilizados durante el aprendizaje del recorrido. Haga clic en la imagen para ampliarla.
Desplace las hojas desbloqueadas aproximadamente hasta la mitad del recorrido, vuelva a bloquear los motores y compruebe la fuerza del motor (nivel II/L6) antes del aprendizaje. Mantenga pulsados Stop/Set + Close y suelte los botones cuando L3/L4 parpadeen rápidamente, aproximadamente a los 3 s. La central cerrará sucesivamente M1 y M2, abrirá M2 y M1 y, por último, cerrará M1 y M2. Si el proceso se completa correctamente, L3/L4 se apagarán.
Si alguna hoja se abre en lugar de cerrarse, interrumpa el aprendizaje con el botón Open o Close. Con la alimentación desconectada, intercambie los dos conductores de fase de sentido del motor correspondiente; COMMON y PE se mantienen. Con 230 V AC no se trata de «invertir la polaridad». A continuación, repita el aprendizaje. Una fotocélula o STOP pueden interrumpir el aprendizaje.
Paso 5. Mando a distancia y prueba funcional
Realice el emparejamiento según el receptor realmente instalado: SMXI, OXI u otro módulo compatible. El procedimiento existente para SMXI se encuentra en la sección sobre radio; no es necesario restablecer la central para ello. Pruebe OPEN, CLOSE, STOP, ambos sentidos y la respuesta de las fotocélulas.
Ajuste manual de las posiciones finales y la ralentización

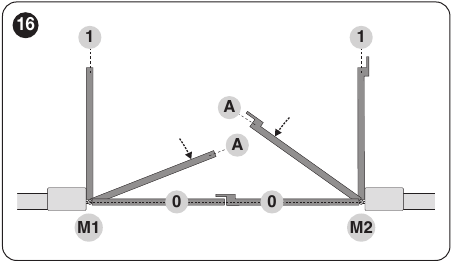

R30 utiliza las posiciones 0, A y 1. El aprendizaje manual completo se inicia, cuando L3/L4 parpadean rápidamente, pulsando brevemente Stop/Set; el aprendizaje mixto de posiciones seleccionadas requiere un aprendizaje automático previo. El punto A solo se puede configurar una vez establecida la posición de apertura de la hoja correspondiente.
Imagen original 16 de NICE. Haga clic en la imagen para ampliarla.
Aprendizaje manual completo
La puerta debe estar parada, los motores bloqueados para el funcionamiento y los dispositivos conectados ya deben haberse memorizado. Pulse Stop/Set + Close a la vez; aproximadamente a los 3 s, suéltelos cuando L3/L4 parpadeen rápidamente y pulse brevemente Stop/Set. La posición L1 empezará a parpadear. Una pulsación breve de Open o Close cambia la selección del LED parpadeante; si mantiene pulsado Open o Close, desplaza la hoja correspondiente. En cada posición deseada, mantenga pulsado Stop/Set durante al menos 3 s. Al cabo de 2 s, el LED correspondiente quedará encendido de forma fija; al soltar el botón, el siguiente empezará a parpadear. No deje pasar más de 10 s entre pulsaciones sucesivas; de lo contrario, el procedimiento finalizará y guardará los cambios realizados hasta ese momento.
| Orden / LED | Qué ajustar | Cómo confirmar |
|---|---|---|
| 1 / L1 | Lleve M1 a la posición completamente cerrada 0 | Mantenga pulsado Stop/Set durante al menos 3 s; a continuación, parpadeará L2. |
| 2 / L2 | Lleve M2 a la posición completamente cerrada 0 | Mantenga pulsado Stop/Set durante al menos 3 s; a continuación, parpadeará L5. |
| 3 / L5 | Lleve M2 al punto A, donde empieza a ralentizar al cerrar | Mantenga pulsado Stop/Set durante al menos 3 s; a continuación, parpadeará L6. |
| 4 / L6 | Lleve M1 al punto A, donde empieza a ralentizar al cerrar | Mantenga pulsado Stop/Set durante al menos 3 s; a continuación, parpadeará L7. |
| 5 / L7 | Lleve M2 a la posición completamente abierta 1 | Mantenga pulsado Stop/Set durante al menos 3 s; a continuación, parpadeará L8. |
| 6 / L8 | Lleve M1 a la posición completamente abierta 1 | Mantenga pulsado Stop/Set durante al menos 3 s y suelte el botón. |
El fabricante indica que los puntos A solo pueden ajustarse una vez establecidas las posiciones de apertura. Si la placa aún no las tiene memorizadas durante el primer aprendizaje manual, guarde primero L7/L8 y después repita el procedimiento para L5/L6. En una puerta de una sola hoja, solo se utilizan L2, L5 y L7. Después del aprendizaje, realice un ciclo completo de apertura y cierre; al abrirse, las hojas deben detenerse a unos centímetros del tope mecánico y, al cerrarse, deben llegar hasta el tope de cierre.
Ajuste mixto de las posiciones memorizadas
Primero debe completarse correctamente el aprendizaje automático. A continuación, mantenga pulsados Stop/Set + Close y suelte los botones cuando L1 empiece a parpadear. Seleccione el LED de la posición con una pulsación breve de Open/Close, desplace la hoja manteniendo pulsado el botón y guarde la posición manteniendo Stop/Set pulsado durante al menos 3 s. Ajuste las demás posiciones de la misma manera. Después de realizar cambios, pruebe un ciclo completo de la puerta.
Modo Standby
El MC800 con placa MCA5R30 dispone del modo de ahorro de energía Standby. Cuando está activado, la central entra en este modo aproximadamente 5 minutos después de un movimiento completado correctamente; si aún no está configurada, aproximadamente al cabo de 10 minutos. En este modo, se desactiva la salida OutSTB y, con una conexión correcta, el consumo de la propia central baja de 0,5 W, sin incluir los accesorios. Conecte las fotocélulas de relé según si Standby está activado o desactivado.
Al conectar la alimentación, tres parpadeos de los LED L1–L8 confirman que Standby está activo. Para cambiar de modo, mantenga pulsados Open + Stop/Set + Close a la vez y suéltelos al tercer parpadeo; al activar el modo, L1–L8 volverán a parpadear tres veces; al desactivarlo, no. Después del cambio, compruebe las conexiones y pruebe las fotocélulas.
Programación de funciones y parámetros
Con la puerta parada, mantenga pulsado Stop/Set hasta que L1 parpadee. Open/Close permite seleccionar la opción. En el nivel I, una pulsación breve de Stop/Set cambia el estado: destello corto = OFF, destello largo = ON. De fábrica, las funciones del nivel I están desactivadas. No espere más de 20 s entre pulsaciones sucesivas; al terminar, espere unos 10 s para salir del modo.
Nivel I – funciones ON/OFF
| LED – función | Estado ON y OFF |
|---|---|
| L1 – Cierre automático | ON: Después de abrirse, inicia la cuenta atrás del tiempo de pausa y se cierra. OFF (ajuste de fábrica): Modo semiautomático. |
| L2 – Cierre tras la intervención de la fotocélula | ON: Con L1 activa, reduce la pausa a 5 s tras la intervención; incluso sin L1, puede iniciar el cierre con la pausa configurada después de la intervención. OFF (ajuste de fábrica): Sin esta función asociada. |
| L3 – Cerrar siempre | ON: Tras restablecerse la corriente, detecta durante 10 s si la puerta está abierta y, después de un preaviso luminoso de 5 s, la cierra. OFF (ajuste de fábrica): La puerta permanece en su posición. |
| L4 – Empuje adicional para la cerradura | ON: Antes de abrir, ejerce brevemente presión en sentido de cierre. OFF (ajuste de fábrica): Sin empuje adicional. |
| L5 – FLASH como iluminación | ON: Cambia la función de la salida FLASH a luz auxiliar. OFF (ajuste de fábrica): FLASH controla la luz intermitente. |
| L6 – Preaviso luminoso | ON: La luz intermitente parpadea durante 3 s antes del movimiento. OFF (ajuste de fábrica): El movimiento comienza de inmediato. |
| L7 – CLOSE como apertura parcial 1 | ON: La entrada CLOSE activa una apertura parcial. OFF (de fábrica): La entrada cierra. |
| L8 – Mantenimiento de presión | ON: Para accionamientos hidráulicos adecuados, tras 4 h cerrado, restablece la presión con un breve cierre. OFF (de fábrica): Sin restablecimiento de la presión. |
Nivel II – valores de los parámetros
Seleccione el LED de entrada del parámetro y, a continuación, mantenga pulsado Stop/Set durante unos 3 s hasta que se encienda el LED del valor actual. Mantenga pulsado Stop/Set y seleccione el nuevo LED de valor con Open/Close. Al soltar el botón, espere a que se reanude el funcionamiento normal. El LED de entrada y el LED de valor tienen significados distintos. El valor resaltado es el preajuste de fábrica.
| LED de entrada – parámetro | LED de ajuste – valor |
|---|---|
| L1 – Tiempo de pausa Tiempo antes del cierre automático. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Funcionamiento paso a paso Secuencia de los comandos SbS, OPEN, CLOSE y de radio; con L4, L5, L7 y L8 también cambia el comportamiento de OPEN y CLOSE. |
L1 – abrir–parar–cerrar–parar L2 – abrir–parar–cerrar–abrir L3 – abrir–cerrar–abrir–cerrar L4 – comunidad de vecinos L5 – comunidad de vecinos 2 L6 – paso a paso 2; un comando breve activa la apertura parcial L7 – control por pulsación mantenida L8 – apertura semiautomática y cierre por pulsación mantenida |
| L3 – Retardo de apertura Diferencia entre la apertura de las hojas, expresada como porcentaje del tiempo de funcionamiento. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Retardo de cierre Diferencia entre el cierre de las hojas, expresada como porcentaje del tiempo de funcionamiento. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Equilibrado de tiempos Modifica la duración del cierre en relación con la de la apertura. Consulte el valor inicial indicado por el LED de la placa correspondiente. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Fuerza de los motores Fuerza de ambos motores; compruebe la mecánica antes de aumentarla. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Tiempo de arranque Duración del arranque al inicio del movimiento. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Apertura parcial Alcance del comando Partial Open 1. Con ambas hojas, el porcentaje se calcula a partir de la apertura configurada menor. |
L1 – M2 al ¼ L2 – M2 al ½ L3 – M2 al ¾ L4 – M2 completo L5 – ambas hojas al ¼ L6 – ambas hojas al ½ L7 – ambas hojas al ¾ L8 – ambas hojas hasta la apertura completa menor |
Con L2/L4 (comunidad de vecinos), durante la apertura, el comando SbS u OPEN no cambia nada y CLOSE invierte el sentido; durante el cierre, SbS u OPEN invierte el sentido y CLOSE no cambia nada. L2/L5 tiene la misma configuración básica, pero un comando mantenido durante más de 2 s provoca una parada (STOP). Con L2/L6, un comando breve de hasta 2 s activa la apertura parcial; L2/L7 requiere mantener pulsado el comando y L2/L8 requiere mantenerlo durante el cierre.
En el parámetro II/L5, hay dos valores marcados como preajuste: L4 = 40 % y L5 = 60 %. Antes de cambiarlo, consulte el LED de valor que está encendido en la placa correspondiente.
Ejemplo: 60 s: active el nivel I/L1 y, en el nivel II/L1, seleccione el valor L5. Si L2 está activa después de la fotocélula, la pausa puede acortarse.
Mandos a distancia y programadores de servicio

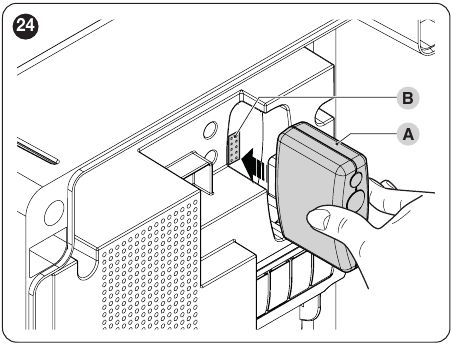

El receptor SMXI u OXI de una instalación existente puede conservarse si es compatible con los mandos utilizados. Instale el receptor enchufable con la alimentación desconectada. Para un receptor nuevo, siga su propio manual; que los mandos tengan la misma frecuencia no es suficiente.
Figura 24 NICE. Haga clic en la imagen para ampliarla.
| Salida del receptor SMXI/SMXIS u OXI en modo 1/2 | Comando de la central |
|---|---|
| 1 | SbS – paso a paso |
| 2 | Partial Open 1 |
| 3 | OPEN |
| 4 | CLOSE |
Para el SMXI existente: en el modo I, mantenga pulsado el botón del receptor durante al menos 3 s hasta que se encienda el LED y, después, dentro de los 10 s siguientes, mantenga pulsado el botón del mando durante al menos 2 s. Tres parpadeos confirman que se ha guardado. Para un comando concreto, utilice el modo II correspondiente del receptor; no aplique automáticamente este procedimiento a OXI u OXIBD.
NICE OXIBD se instala en el conector SM; la antena se conecta directamente al receptor. Mando NICE ON3EBD Empareje siguiendo las instrucciones del receptor utilizado. Los comandos avanzados de la tabla siguiente son válidos para los receptores OXI/OXIFM/OXIT/OXITFM. Para OXIBD, siga sus propias instrucciones.
Modo avanzado II de los receptores OXI/OXIFM/OXIT/OXITFM: Asigne el número de comando al botón siguiendo las instrucciones del receptor correspondiente. La tabla siguiente no describe el modo OXIBD.
| N.º | Comando | Efecto |
|---|---|---|
| 1 | SbS | Funcionamiento paso a paso. |
| 2 | Partial 1 | Apertura parcial según el parámetro de nivel II/L8. |
| 3 | OPEN | Apertura. |
| 4 | CLOSE | Cierre. |
| 5 | STOP | Detención del movimiento. |
| 6 | SbS para comunidades | Comando en modo comunidad. |
| 7 | SbS con prioridad alta | El receptor acepta el comando incluso cuando la automatización está bloqueada. |
| 8 | Partial 2 | La hoja M2 se abre hasta la mitad. |
| 9 | Partial 3 | Ambas hojas se abren hasta la mitad. |
| 10 | Abrir y bloquear | Después de abrir, bloquea los siguientes comandos normales. |
| 11 | Cerrar y bloquear | Después de cerrar, bloquea los siguientes comandos normales. |
| 12 | Bloquear la automatización | Detiene el movimiento y bloquea los siguientes comandos normales. |
| 13 | Desbloquear la automatización | Restablece el funcionamiento normal. |
| 14 | Iluminación temporizada | Enciende la luz auxiliar con apagado temporizado. |
| 15 | Iluminación ON/OFF | Alterna entre encender y apagar la luz auxiliar. |
BusT4 y programación

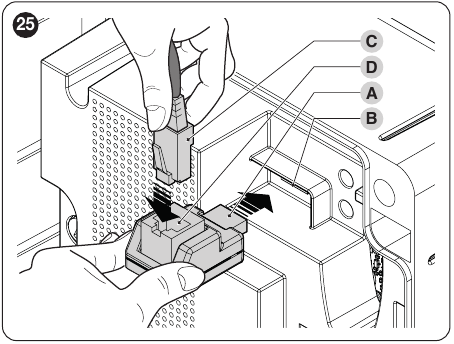

NICE IBT4N se instala en el conector de la placa con la alimentación desconectada. Permite conectar NICE OVIEW siguiendo sus instrucciones. En el caso del módulo NICE BIDIWIFI compruebe la compatibilidad y las funciones disponibles con MCA5R30 en las instrucciones actuales del módulo.
Imagen 25 NICE. Haga clic en la imagen para ampliarla.
Diagnóstico y solución de problemas
En caso de error, anote el número de destellos rojos de BlueBUS y el estado de los demás LED. Dos destellos verdes rápidos indican un cambio de entrada o la recepción de un comando. Con el modo Standby activo, parte de la señalización puede apagarse tras un periodo de inactividad.

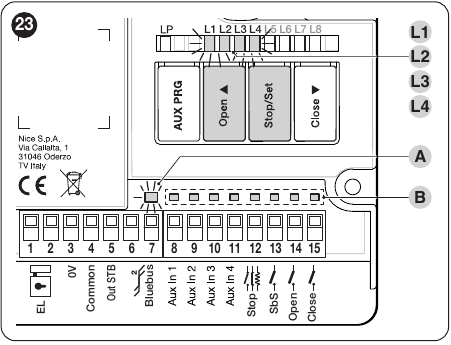

La imagen 23 NICE muestra BlueBUS, STOP y los LED de estado. Haga clic en la imagen para ampliarla.
| Síntoma / código | Comprobación y solución |
|---|---|
| 1 destello rojo | Cambio en la configuración de BlueBUS: compruebe las direcciones y repita el aprendizaje. |
| 2 destellos rojos | La fotocélula impide el movimiento: obstáculo, alineación, alimentación y cableado. |
| 4 destellos rojos | STOP: compruebe el dispositivo de seguridad y el cableado. |
| 5 destellos rojos | Error en los parámetros internos; espere 30 s e intente enviar un comando; si el error reaparece, solicite asistencia técnica. |
| 7 destellos rojos | Error eléctrico; L1 = protección/motor desconectado, L2 = final de carrera aprendido incorrectamente, L3 = final de carrera presente pero no aprendido, L4 = anomalía general. |
| 8 destellos rojos | Comando permanente: compruebe el pulsador o el relé. |
| 9 destellos rojos | Automatización bloqueada por un comando; desbloquéela con el comando correspondiente. |
| LED de la placa | Significado / primera comprobación |
|---|---|
| BlueBUS verde 1×/s | Funcionamiento normal. |
| BlueBUS apagado / encendido continuamente | Alimentación, fusible o fallo de la placa. |
| STOP apagado | STOP activo o defectuoso. |
| SbS / OPEN / CLOSE encendido | La entrada correspondiente está activa; si permanece así sin recibir un comando, está provocando el bloqueo. |
| LS1/LS2 OPEN/CLOSE | Si hay finales de carrera conectados, interprete la señal según su cableado y el modo AUX; el cambio de estado debe corresponderse con el movimiento. |
| L1 + L2 parpadean lentamente | Realice el aprendizaje de los dispositivos. |
| L3 + L4 parpadean lentamente | Realice el aprendizaje del recorrido o compruebe si ha cambiado la configuración de la placa. |
Fusible 5 A F
La placa MCA5R30 lleva un fusible rápido de 5 A F. Para comprobarlo, desconecte la alimentación y sustitúyalo únicamente por otro del mismo tipo.

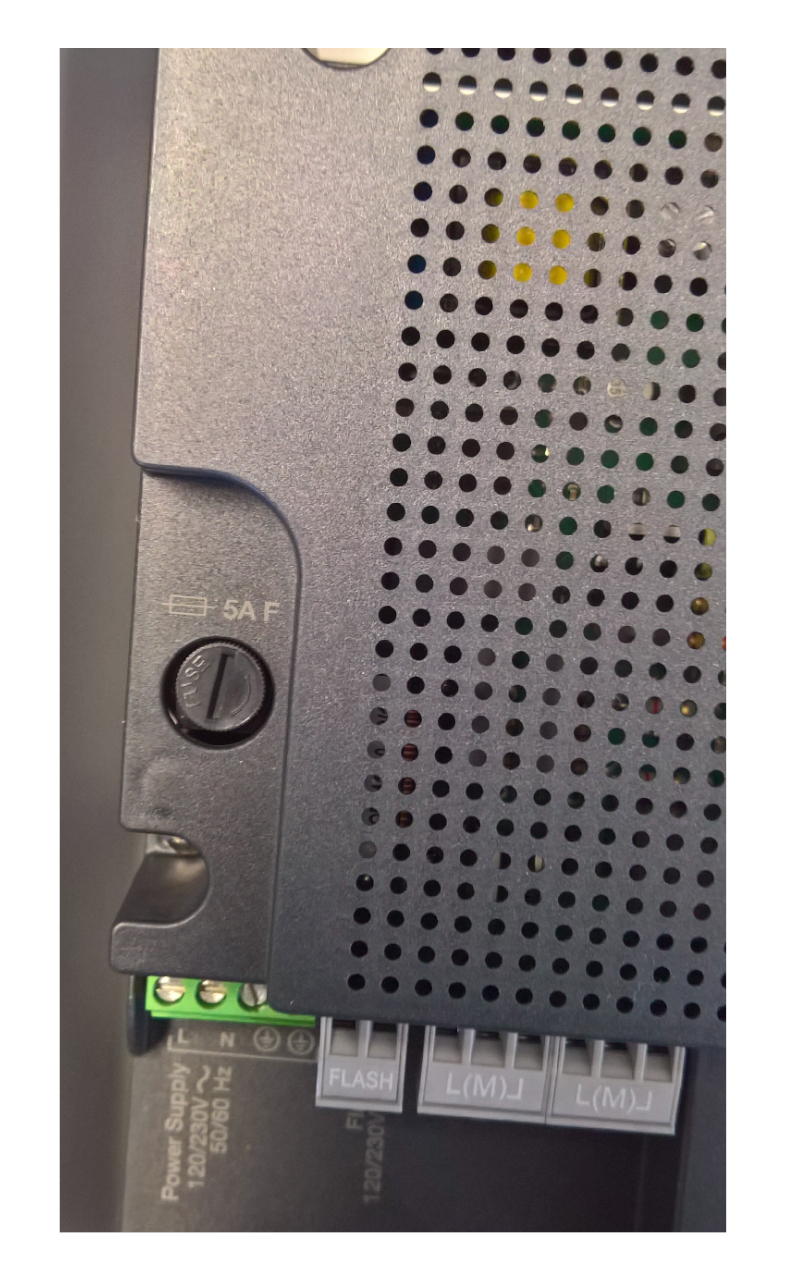

En la cubierta figura la indicación 5 A F. Haz clic en la imagen para ampliarla.
Borrado de la memoria de la unidad de control
El reinicio borrará los ajustes personalizados; no es un paso inicial obligatorio al realizar una nueva conexión. Mantenga pulsados Open + Close hasta que L1/L2 empiecen a parpadear y, entonces, suelte los botones. Vuelva a configurar el modo AUX, memorice los dispositivos y el recorrido, revise los parámetros personalizados y realice las pruebas. La memoria del receptor enchufable tiene un procedimiento independiente.
Movimiento temporal en caso de fallo de un dispositivo de seguridad
Si el dispositivo rechaza una orden normal debido a un fallo en una entrada de seguridad, el fabricante permite el movimiento temporal manteniendo la orden: envíe una orden, repítala en un plazo de 3 s y manténgala pulsada. Al cabo de unos 2 s, la puerta solo se mueve mientras se mantiene pulsado el botón. A continuación, elimine la causa del fallo y vuelva a probar los dispositivos de seguridad.
Datos técnicos y comprobación
| Parámetro | MCA5R30 / MC800R30 |
|---|---|
| Alimentación de la unidad de control | 120–250 V AC, 50/60 Hz; en nuestra red eléctrica, 230 V AC. |
| Potencia nominal | 900 W. |
| Consumo en Standby | Menos de 0,5 W sin accesorios, con la conexión realizada según el esquema original. |
| Motores | Uno o dos accionamientos compatibles de 230 V AC. |
| FLASH | Lámpara de señalización para tensión de red, máx. 21 W. |
| EL | Cerradura eléctrica de 12 V AC, máx. 15 VA. |
| OutSTB | 24 V, máx. 4 W; se apaga en Standby. |
| BlueBUS | Hasta 15 unidades de carga. |
| Temperatura de funcionamiento / grado de protección | De −20 a +55 °C / IP54 con la caja intacta. |
| Dimensiones y peso de la caja | 310 × 232 × 122 mm; 4,1 kg. |
Una vez configurado, pruebe la apertura, el cierre y la parada con cada uno de los mandos utilizados. Pruebe cada par de fotocélulas y cada dispositivo STOP por separado y también durante el movimiento; compruebe la secuencia de las hojas y los topes. En caso de corte del suministro eléctrico, desbloquee únicamente los accionamientos siguiendo sus respectivos manuales.
Revise la automatización al menos cada 6 meses. Para una solicitud de servicio técnico, será útil indicar MCA5R30 y los motores, aportar una foto de los bornes, el estado de los LED y el número de parpadeos rojos de BlueBUS.
El PDF que aparece a continuación corresponde a la antigua placa MCA5 con OGI y Photo PRG. La MCA5R30 suministrada tiene OutSTB y Aux PRG; para conectarla y configurarla, siga los procedimientos indicados más arriba en esta página.
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
