Descripción del producto NICE Moonclever MC424LR10 - central de control para motores de 24 V de puertas batientes de la familia Wingo
Central de control NICE MC424LR10 ha sido sustituida por un modelo más reciente totalmente compatible NICE MC424LR30.
NICE Moonclever MC424LR10 es una central de control para automatizar de una hoja, o de dos hojas puertas. Motores compatibles con ella deben tener alimentación de 24Vdc.
- La unidad de control abre y cierra (y también detiene) de forma sincronizada una puerta de dos hojas; por supuesto, también puede accionar un solo motor para una puerta de una hoja.
- Apta para abrir puertas hacia el interior o el exterior de la propiedad.
- Control remoto inalámbrico mando a distancia (con antena hasta 150-200 m).
- La puerta también se puede accionar por cable mediante un botón, un videoportero y muchos otros accesorios (descubra todas las formas de abrir la puerta).
- Funcionamiento seguro gracias a:
- la posibilidad de conectar fotocélulas que protegen el paso mediante un haz infrarrojo; si este se interrumpe, la puerta se detiene y comienza a abrirse (o a cerrarse, o se detiene),
- además de la sensibilidad incorporada ante obstáculos mecánicos: si la puerta choca contra un objeto o una persona, los motores dejan de empujar, se detienen y retroceden,
- y, por último, la segura alimentación de bajo voltaje de 24 voltios para los motores y los accesorios.
- Con la batería de respaldo conectada, la puerta puede realizar fácilmente 10 maniobras si se corta el suministro eléctrico.
- Con la cerradura eléctrica conectada, la puerta se bloquea automáticamente en posición cerrada, evitando que las hojas se comben; esto resulta especialmente útil en hojas de más de 3 m.
- Con solo pulsar los botones, la unidad de control mueve automáticamente los motores entre las posiciones de apertura y cierre completas y guarda las posiciones finales en la memoria.
- Posibilidad de restablecer los ajustes de fábrica (los mandos se borran por separado).
Compatible exclusivamente con los siguientes motores para puertas batientes:
La central de control MC424LR10 incluye unidad de control MCA2R10, instalada en una caja de plástico estándar Moonclever. Incorpora un receptor de señal de radio y también incluye un conector de tipo SM para conectar otro receptor de señal de radio (SMXI, OXI, ...) de mandos a distancia (Flor, Era Flor, Era One, Era Inti, ...).
Gracias a la tecnología 24V también es compatible con el sistema solar NICE Solemyo, que permite alimentar el equipo incluso en lugares sin acceso a la red eléctrica. También es posible alimentar la unidad de control mediante una batería de respaldo NICE PS124, que permite realizar varias maniobras de apertura y cierre de la puerta batiente durante varias horas tras un corte del suministro eléctrico. En modo de espera, la unidad de control con el receptor de señal de radio conectado consume solo 2 W (con alimentación de la batería PS124, o del sistema solar Solemyo, el consumo es de solo 0,1 W).
Diagnóstico mediante LED de diagnóstico.
Una vez evaluada la longitud de la hoja, se ajustan automáticamente los intervalos de aceleración y desaceleración durante la apertura y el cierre; también es posible configurar fuerza, velocidad, apertura peatonal etc., véase programación de la unidad de control del motor. La detección de obstáculos durante todo el movimiento de la hoja garantiza un funcionamiento seguro de los motores.
Central de control NICE Moonclever MC424LR10 es adecuada para las condiciones climáticas de Eslovaquia y cumple todas las normas europeas de seguridad.
Accesorios compatibles con la central de control NICE Moonclever MC424LR10
Recomendamos adquirir junto con la central de control los siguientes accesorios opcionales compatibles:
| Qué | Por qué | Tipo |
|---|---|---|
| Luz intermitente | La luz intermitente señala el movimiento de la puerta con destellos; es adecuada para salidas con poca visibilidad. Además, lleva una antena integrada que aumenta el alcance del mando. | - Era Light (EL24, ELDC) - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotocélulas | Al cerrar, detectan obstáculos y detienen el movimiento: la puerta no chocará contra vehículos ni personas. | - Era Photocell (EPS, EPM, EPL) - BF - Moon (MOF, MOFO) |
| Emisor |
Para el control remoto de la puerta. |
- FloR (Flo2R-s, Flo4R-s) |
| Receptor | No es necesario para el control remoto de la puerta, ya que la unidad de control NICE-MCA2R10 ya incorpora un receptor. | - OXI - SMXI |
| Antena | Para aumentar el alcance del mando. | - integrada en la luz intermitente ML24T, EL24, ELDC - solo antena ABFKIT, o ABF |
| Teclado | Si olvida el mando a distancia, si suelen venir muchos vehículos o personas, o si no quiere dar un mando a cada uno ni tener que abrir la puerta manualmente. | - EDSWG |
Manual de la central de control NICE Moonclever MC424LR10
Por el momento, el manual de la central de control NICE Moonclever MC424LR10 solo está disponible para descargar en inglés:
Manual de la central de control NICE Moonclever MC424LR10
Instalación de la central de control NICE Moonclever MC424LR10

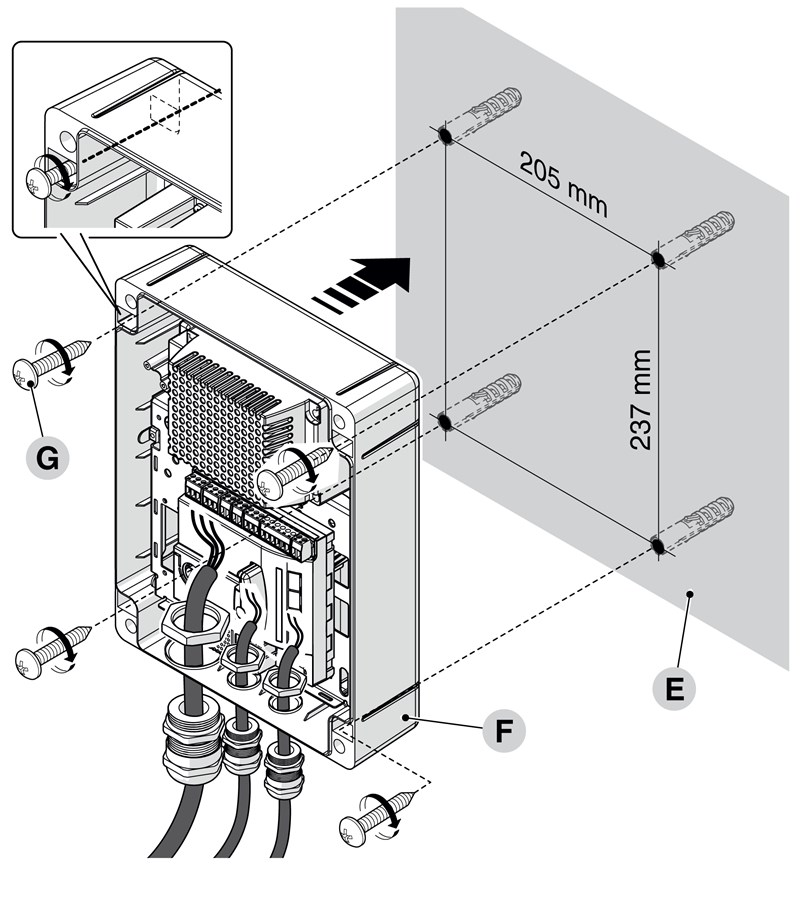

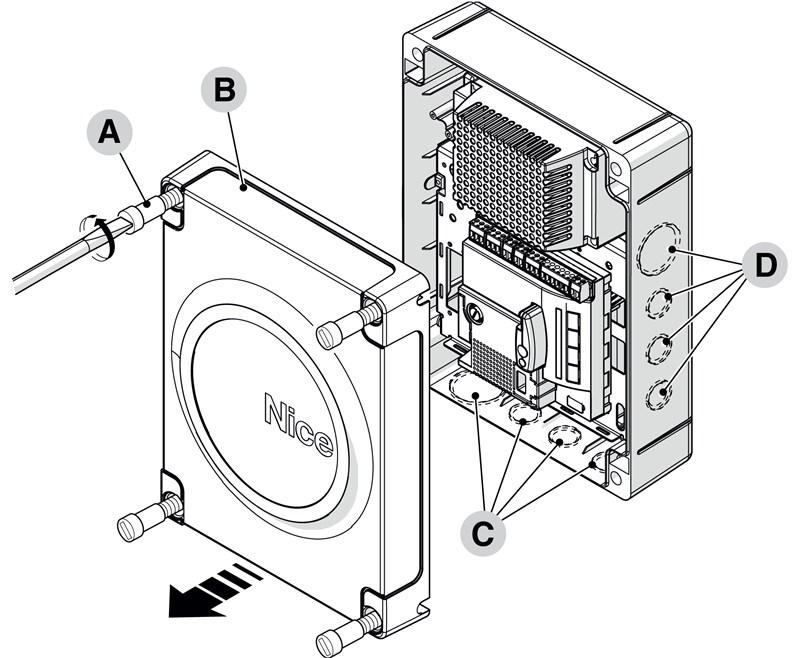

Instalación de la central de control en una caja de montaje estándar Moonclever se realiza fijándola con cuatro tornillos:
 |
 |
| 1. Desatornille los tornillos de plástico de la tapa | 2. Fije la caja de la central con cuatro tacos |
|---|

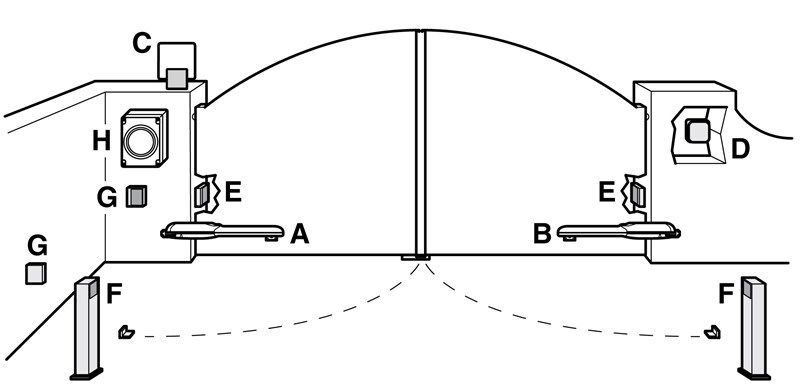

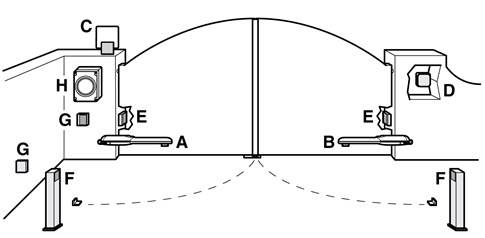

La situación típica (opcional) de conexión de la unidad de control del motor con los accesorios es la siguiente:
Lista de accesorios
|
|
Nota sobre las fotocélulas:
| 5. | FOTO | Las fotocélulas no actúan durante la apertura; al cerrar la puerta, si se interrumpe su haz, activan la apertura en sentido contrario. |
|---|---|---|
| 6. | FOTO1 | Las fotocélulas detienen el movimiento de la puerta tanto durante la apertura como durante el cierre. |
| 7. | FOTO2 | Las fotocélulas no actúan durante el cierre; al abrir la puerta, si se interrumpe su haz, activan el cierre en sentido contrario. |
Conexión de la central de control NICE Moonclever MC424LR10
Antes de conectar, desconectar o modificar el cableado, no olvide del accionamiento desconectar la alimentación eléctrica tanto de la red como de los dispositivos auxiliares, ya sea desde el disyuntor, retirando el fusible de alimentación, o bien desconectando la batería de reserva. Espere a que se apaguen todos los LED.
...a la red

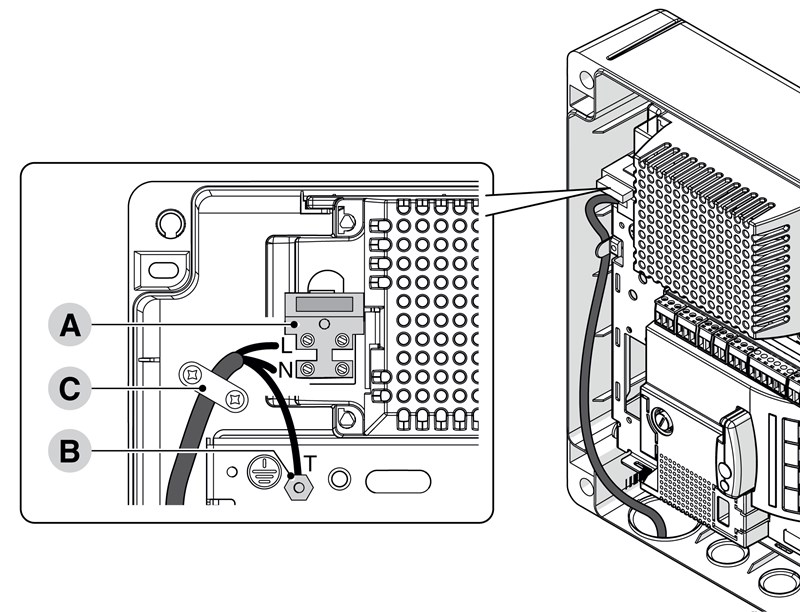

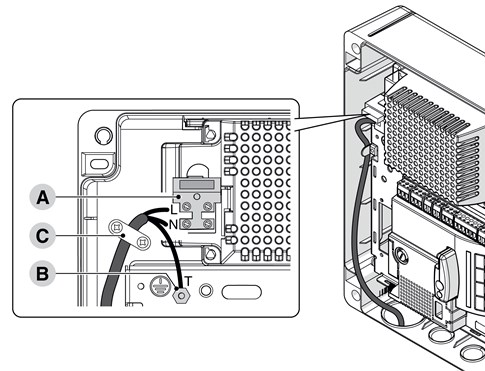

Para que el accionamiento funcione correctamente, basta con llevar hasta la central de control del accionamiento la alimentación eléctrica.

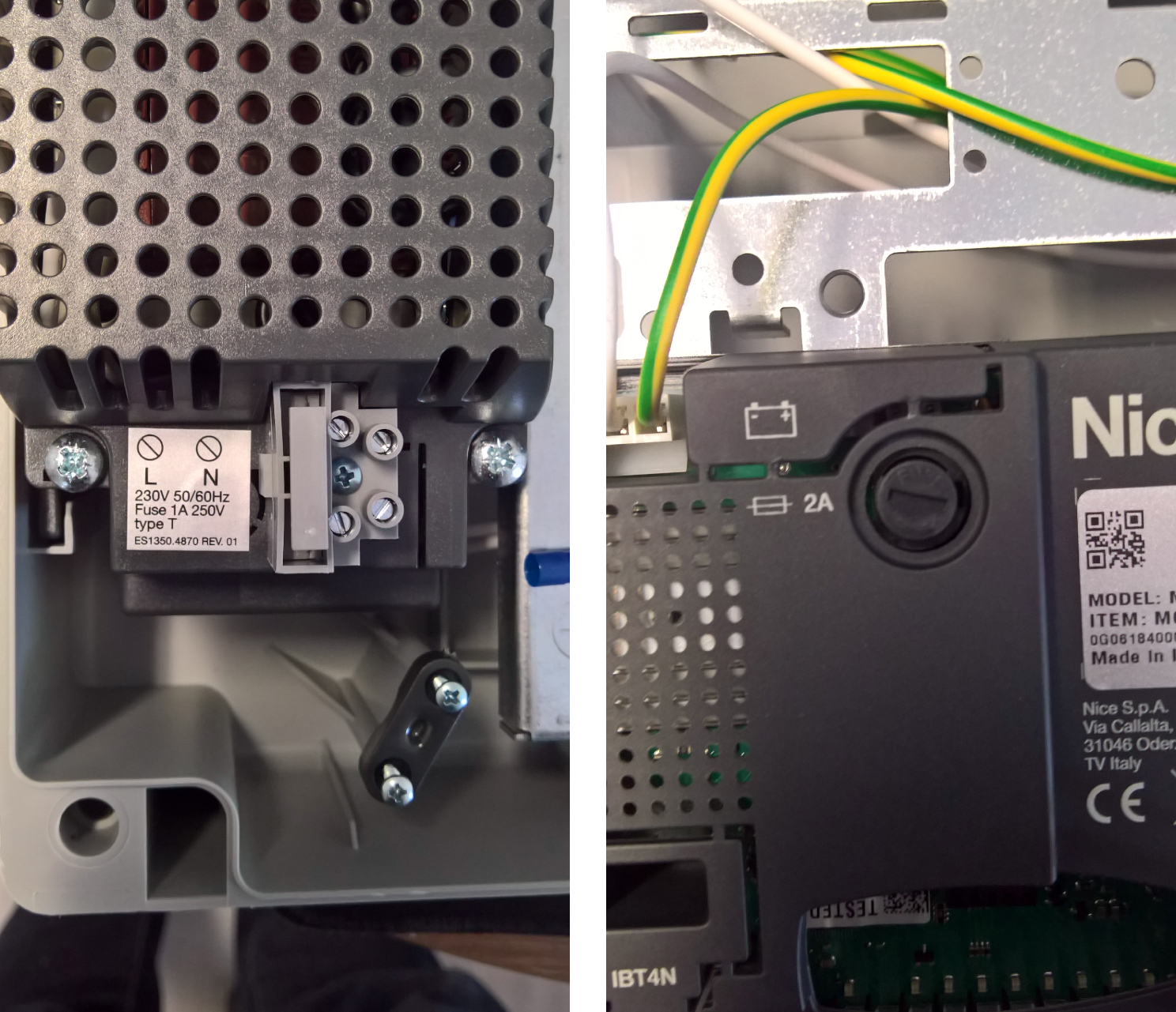

- Desatornille el sujetacables C
- Conecte la fase a la regleta de bornes A al borne marcado L
- Conecte el neutro a la regleta de bornes A, al borne marcado N
- Atornille el cable de tierra al punto B marcado T
...a los dispositivos auxiliares

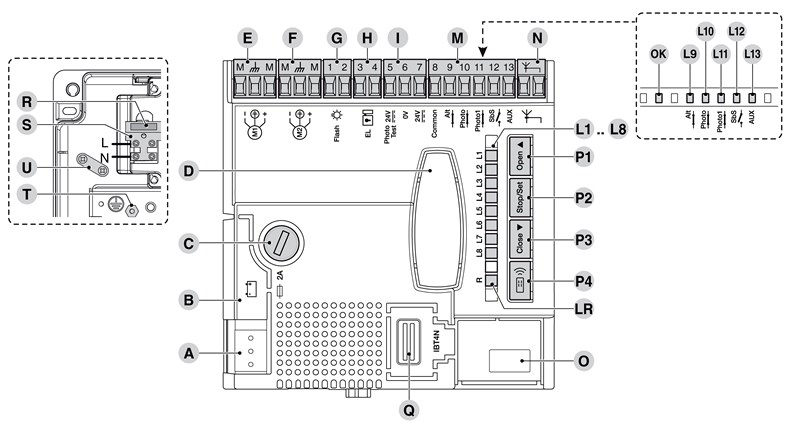

A la unidad de control se pueden conectar los siguientes dispositivos auxiliares:
| A. | Conector de alimentación de 24 V |
|---|---|
| B. | Conector para conectar la batería de reserva NICE PS124, o el sistema solar NICE Solemyo. |
| C. | Fusible de la unidad de control, tipo F 2A |
| D. | Conector NICE SM para receptor de señal de radio (por ejemplo, SMXI, OXI) |
| E. | Conexión del motor primario M1 (se pone en marcha primero durante el cierre; si no está conectado, la unidad de control detectará automáticamente que la puerta es de una hoja) |
| F. | Conexión del motor secundario M2 (se pone en marcha primero durante la apertura) |
| G. | Salida para baliza |
| H. | Salida del indicador de puerta, o de la cerradura eléctrica (según la configuración de la programación) |
| I. | Alimentación de 24 V CC para accesorios, modo de espera y prueba de fotocélulas |
| L9...L13. | LED de las entradas |
| OK | LED «OK» |
| L1..L8 | LED de programación |
| LR | LED de programación de mandos a distancia |
| M. | Entradas para dispositivos conectados, fotocélulas, pulsadores, etc. |
| N. | Entrada para antena (por ejemplo, ABF, ABFKIT, o integrada en la luz intermitente ML24T) |
| O. | Interruptores de selección del modelo de motor |
| Q. | Conector IBT4N para diagnóstico y programación (para uso profesional) |
| R. | Fusible de alimentación |
| S. | Regleta de alimentación (L=fase, N=neutro) |
| T. | Conexión a tierra |
| U. | Sujeción del cable de alimentación |
| P1,P2,P3 | Botones de programación |
| P4. | Botón de programación de los mandos a distancia |
Esquemas de conexión estándar:
El cableado en las regletas de la unidad de control puede realizarse de tres formas principales:
| Con modo de espera | Sin modo de espera | |
|---|---|---|
| Sin FOTOTEST | Con FOTOTEST | |
 |
 |
 |
| Un minuto después de la última maniobra, la unidad de control pasa al modo de ahorro de energía y apaga todas las entradas y salidas. La activación del modo de espera se indica mediante el LED OK (LED P1), que parpadea más lentamente (una vez cada 4 segundos) que de costumbre (una vez por segundo). El modo de espera es obligatorio para la conexión con el sistema solar NICE Solemyo y también para conectar la batería de reserva NICE PS124. | Conexión sin modo de espera y sin FOTOTEST. El dispositivo consume energía de forma estándar y la maniobra se inicia aunque falle alguna fotocélula de seguridad. | El FOTOTEST comprueba el correcto funcionamiento de las fotocélulas FOTO, FOTO1 y FOTO2 antes de iniciar la maniobra (es decir, cada fotocélula recibe alimentación por separado). Si alguna fotocélula no funciona correctamente, la maniobra no se inicia. Si no se utiliza alguna de las fotocélulas, el terminal debe conectarse a la entrada n.º 8 (común). |
La conexión con modo de espera es la configuración estándar; solo se desactiva cuando se conecta con FOTOTEST. Funciona de modo que se activa el modo de espera, el FOTOTEST o ninguno de los dos.
Cableado en cada terminal
Unidad de control NICE MCA2 de la central NICE Moonclever MC424L dispone de las siguientes entradas y salidas para dispositivos accesorios:
| Entrada | Función | Descripción | Tipo de cable |
|---|---|---|---|
| L-N-I | Alimentación | Alimentación eléctrica principal. | 3×1,5mm2 |
| 1-3 | Motor M1 | Alimentación del motor primario M1. | 3×1,5mm2 |
| 1-3 | Motor M2 | Alimentación del motor secundario M2 (si no se conecta, la unidad de control reconocerá automáticamente la puerta como de una hoja). | 3×1,5mm2 |
| 4-5 | Luz intermitente | Salida para una luz de señalización NICE LUCY24 (o NICE ML24T) con una 24V 25W bombilla. | 2×1mm2 |
| 6-7 | Indicador de puerta S.C.A., o cerradura eléctrica |
Conexión al indicador de puerta abierta S.C.A. 24 Vdc, máximo 5W o cerradura eléctrica 12Vac, máximo 25VA. |
S.C.A.: 2×0,5mm2 Cerradura eléctrica: 2×1mm2 |
| 8 |
+24 Vdc (positivo +) |
Dos usos mutuamente excluyentes: Si no se utiliza ni el modo de espera ni FOTOTEST, no se usa y se utiliza en su lugar la entrada n.º 11. |
1×0,5mm2 |
| 9 | 0 Vdc (menos -) |
Alimentación de 0 Vdc (menos) para accesorios | 1×0,5mm2 |
| 10 |
24 Vdc (más +) |
Se utiliza la alimentación para accesorios (24 Vdc, máximo 200mA), sin modo de espera. Si se utiliza el modo de espera, no se usa y se utiliza en su lugar la entrada n.º 8. Alimentación de +24 Vdc, máximo 100mA, para las fotocélulas RX (receptor) al utilizar FOTOTEST; si no se utiliza FOTOTEST, alimenta todas las fotocélulas. |
1×0,5mm2 |
| 11 | Entrada común | Entrada común para accesorios (+24 Vdc); se utiliza sin el modo de espera. | 1×0,5mm2 |
| 12 | STOP |
Entrada para dispositivos que detienen el movimiento de la puerta. Se pueden conectar los siguientes dispositivos:
|
1×0,5mm2 |
| 13 | FOTO | Entrada para dispositivos de seguridad, por ejemplo, fotocélulas, bandas de seguridad sensibles a la presión. Una interrupción durante la maniobra provoca que la hoja se mueva en sentido contrario o se detenga. Aquí se conectan dispositivos normalmente cerrados. | 1×0,5mm2 |
| 14 | FOTO1 | Entrada para dispositivos de seguridad, por ejemplo, fotocélulas, bandas de seguridad sensibles a la presión. Una interrupción durante la maniobra provoca que la hoja se mueva en sentido contrario o se detenga. Aquí se conectan dispositivos normalmente cerrados. | 1×0,5mm2 |
| 15 | Funcionamiento paso a paso | Entrada para dispositivos que controlan el movimiento de la puerta paso a paso (véase Funcionamiento de la puerta paso a paso). Se pueden conectar dispositivos normalmente abiertos (NO). | 1×0,5mm2 |
| 16 | AUX | Entrada auxiliar. | 1×0,5mm2 |
| 17-18 | Antena | entrada para la antena del receptor de radio. La antena suele estar integrada de serie en la luz intermitente, por ejemplo, NICE ML24T, o bien se puede instalar una antena externa independiente, NICE ABFKIT. | Cable coaxial apantallado: RG58 |
Conexión del interruptor de llave
Central de control NICE Moonclever MC424L es compatible con todos los interruptores de llave de nuestro catálogo. La conexión se puede realizar, como mínimo, de dos formas estándar:
| STOP y funcionamiento paso a paso | Funcionamiento paso a paso y entrada auxiliar |
|---|---|
 |
 |
| Al girar la llave hacia la izquierda, se detiene inmediatamente el movimiento de la puerta. Girar hacia la derecha controla paso a paso el movimiento de la puerta. Nota: si desea activar el modo de espera, conecte ALT al borne n.º 8 en lugar del borne n.º 11. |
Al girar hacia la izquierda, se ejecuta el comando programado para la entrada auxiliar (apertura parcial de una hoja, apertura parcial de ambas hojas, abrir, cerrar, ejecución FOTO2). Girar hacia la derecha controla paso a paso movimiento de la puerta. |
Conexión de la entrada STOP
Central de control NICE Moonclever MC424L se puede programar con dos modos de reconocimiento de la entrada STOP:
- Contactos normalmente cerrados (NC) - dispositivos que, al activarse, abren el contacto y envían así a la unidad de control la orden de detener la puerta
- Dispositivos con resistencia constante de 8,2k? (por ejemplo, bandas de seguridad sensibles a la presión) - la unidad de control supervisa la resistencia y, si su valor se desvía del valor estándar, detiene el movimiento de la puerta. De este modo se pueden combinar contactos normalmente cerrados (NC), contactos normalmente abiertos (NO) y dispositivos con resistencia constante de 8,2k? (por ejemplo, bandas de seguridad sensibles a la presión) según la siguiente tabla:
|
|
Tipo del primer dispositivo | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Tipo del segundo dispositivo |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|
Conexión de la entrada S.C.A.: indicador de puerta abierta o cerradura eléctrica
En esta entrada se pueden programar dos modos de funcionamiento:
| 1. Indicador de puerta abierta | 2. Cerradura eléctrica |
|---|---|
 |
 |
| La bombilla conectada a la entrada S.C.A. parpadea lentamente al abrir la puerta y rápidamente al cerrarla. Si la puerta está abierta, la bombilla permanece encendida; si está cerrada, permanece apagada. El funcionamiento se puede configurar. | Además, cada vez que se abre, durante tres segundos se envía una señal de desbloqueo a la cerradura eléctrica para desbloquearla. |
Fusibles de la central de control
El accionamiento contiene dos fusibles: uno de alimentación (tipo: T 1A 250V) y otro de la unidad de control (tipo F 2A 250V).
Fotocélulas del accionamiento
En preparación.
Puesta en marcha de la unidad de control
Tras conectar la central de control a la red eléctrica, todos los LED deberían parpadear rápidamente durante unos segundos y, a continuación, debería alcanzarse el siguiente estado:
- Tensión aprox. 30 Vdc (si se utiliza una batería de respaldo 24 Vdc) en las entradas 9-10.
- El LED P1 parpadea a intervalos de un segundo. Si se ha producido un cambio en las entradas, el LED parpadeará rápidamente dos veces seguidas.
- Los LED de los contactos normalmente cerrados (NC) estarán encendidos y los de los contactos normalmente abiertos estarán apagados; véase la imagen:
Los LED se encenderán según la siguiente leyenda:
Entrada Tipo de entrada Estado del LED STOP STOP NC L1 encendido Resistencia constante de 8,2k? L1 encendido FOTO NC L2 encendido FOTO1 NC L3 encendido Paso a paso NO L4 apagadoencendido AUX NO - Apertura parcial I. L5 apagadoencendido NO - Apertura parcial II. L5 apagadoencendido NO - Abrir L5 apagadoencendido NO - Cerrar L5 apagadoencendido NC - FOTO2 activa L5 encendido - Cada LED debería encenderse y apagarse según vaya cambiando el estado de los dispositivos conectados a él.
- Al pulsar el botón P2 ambos motores deberían realizar una breve apertura, moviéndose primero la hoja principal. Interrumpa la maniobra volviendo a pulsar el botón P2. Si las hojas no empiezan a abrirse, sino que permanecen paradas o empiezan a cerrarse, será necesario invertir la polaridad de los motores. Si la primera hoja que se mueve es la secundaria, ajuste el puente según se muestra en la imagen:
Motor M2 de la hoja principal Hoja principal, motor M1
Evaluación del movimiento de las hojas de la puerta
Para que el movimiento de la puerta funcione correctamente (en concreto, para calcular el recorrido de aceleración y desaceleración y la apertura parcial), la unidad de control debe determinar por sí misma la longitud del arco de apertura de las hojas de la puerta. Durante esta operación, los motores mueven las hojas de la puerta de un tope al otro y determinan la distancia de apertura de la puerta.
Nota: Si ya ha realizado la fase de evaluación del movimiento de las hojas de la puerta, antes de repetir la evaluación debe borrar la memoria de la unidad de control.
Antes de evaluar el movimiento de las hojas de la puerta, compruebe que los dispositivos conectados a las entradas STOP, FOTO y FOTO1 funcionen correctamente y estén conectados de forma adecuada. Si alguno de ellos se activa durante la evaluación, deberá repetir el proceso. Lo ideal es que las hojas de la puerta estén aproximadamente a medio abrir. Para ello, desbloquee los motores, desplace las hojas manualmente hasta una posición semiabierta y vuelva a bloquearlos. Después de bloquear el motor, mueva siempre un poco la hoja a mano para que el motor quede engranado. En principio, da igual en qué posición se encuentren las hojas antes de la evaluación.
Puesta en marcha inicial de la unidad de control (o evaluación después de un reinicio)
- Configure o compruebe los interruptores de selección del modelo de motor según la tabla 2.6 del manual de la unidad de control.
Nota: es decir, motor WG2024: 1 arriba, 2 abajo, 3 arriba, 4 arriba; WG3524: 1 abajo, 2 abajo, 3 arriba, 4 arriba; TOO3024: 1 arriba, 2 abajo, 3 abajo, 4 arriba; TOO4524: 1 abajo, 2 abajo, 3 abajo, 4 arriba; modelo no especificado: 1 abajo, 2 arriba, 3 arriba, 4 arriba - Desbloquee manualmente las hojas y colóquelas en una posición intermedia (apertura de aprox. 45°); vuelva a bloquear los motores y tire un poco de las hojas para que los motores queden engranados.
- En la unidad de control, pulse a la vez el segundo botón (STOP/SET) y el tercero (CLOSE); suéltelos cuando las hojas empiecen a moverse.
- Las hojas realizarán la siguiente secuencia (la evaluación del movimiento puede interrumpirse en cualquier momento pulsando el botón STOP):
- Ambas hojas se abrirán un poco.
Nota: Si se mueven en sentido contrario, es decir, si se cierran un poco, interrumpa la maniobra pulsando STOP, desconecte la unidad de control de la alimentación e invierta la polaridad de ambos motores. Si una hoja empieza a abrirse y la otra a cerrarse, invierta la polaridad únicamente del motor de la hoja que ha empezado a cerrarse. Invertir la polaridad significa intercambiar los cables entre el borne + (positivo) y el borne - (negativo) del bloque de tres bornes del motor correspondiente. - La hoja inferior se cerrará por completo.
Nota: Si empieza a moverse la hoja que no desea (es decir, la superior), interrumpa la maniobra pulsando STOP, desconecte la unidad de control de la alimentación e intercambie entre sí los bloques completos de tres bornes de los motores M1 y M2. - La hoja superior se cerrará por completo.
- La hoja superior empezará a abrirse y, poco después, también lo hará la inferior.
Nota: Si el tiempo de retardo no es suficiente, puede modificarse en la programación; véase el capítulo 5.2.2, LED L6 «Retardo de la hoja». - Ambas hojas se abrirán por completo.
- La hoja inferior empezará a cerrarse y, poco después, también lo hará la superior.
- Las hojas se cerrarán por completo y la unidad de control guardará en memoria sus posiciones finales.
- Listo.
Todas las fases anteriores deben ejecutarse una tras otra sin que usted intervenga. Si alguna fase no se desarrolla correctamente, deténgala pulsando el botón P1 y, si es necesario, ajuste la configuración y repita el proceso.
Programación de la unidad de control del motor
La unidad de control MC424L permite programar varias funciones, ya sea activando o desactivando una función mediante la programación de nivel I, o ajustando un parámetro predefinido mediante la programación de nivel II.
A primera vista, la programación puede parecer algo complicada y poco clara, pero una vez comprendidos los dos principios básicos, podrá orientarse rápidamente por el menú con un poco de imaginación.
En esencia, hay que entender que la programación se realiza mediante tres botones (P1, P2 y P3) y sus LED correspondientes (LED P1, P2 y P3), además de los LED indicadores L1, L2, L3, L4 y L5.
La función de cada botón y la señalización de los LED dependen del nivel de programación en el que se encuentre.
Unidad de control MCA2 incluye tres botones para controlar y programar el motor:
 |
Botón |
|---|---|
| P1 | |
| P2 | |
| P3 |
La unidad de control permite programar 1 función directa y 10 funciones activables/desactivables y 5 funciones ajustables (de las cuales, en la entrada auxiliar AUX hay otras 5 funciones activables/desactivables):
Función directa
Hay una función directa, que consiste en ajustar la velocidad de movimiento de la puerta, que se cambia en el modo de funcionamiento normal (es decir, no en el modo de programación) pulsando el botón P3:
| Función | Activada (el LED P3 está encendido) | Desactivada (el LED P3 está apagado) |
|---|---|---|
| Velocidad de movimiento | velocidad rápida (predefinida) | velocidad lenta |
Funciones activables
Hay 10 funciones activables, que se configuran mediante la programación de nivel I. (Los valores predefinidos aparecen resaltados en negrita):
| Función | Activada (el LED está encendido) | Desactivada (el LED está apagado) |
|---|---|---|
| Cierre automático | Una vez transcurrido el tiempo de pausa establecido, la puerta comenzará a cerrarse automáticamente. | La puerta solo se mueve cuando se recibe una orden con un mando a distancia, con un interruptor de llave, un pulsador, etc. |
| Modo comunidad | Es útil cuando varios usuarios controlan el motor y pueden interferir entre sí; por ejemplo, uno inicia la apertura y otro también quiere abrir, pero como la puerta ya se está abriendo, empieza a cerrarse, etc. Así, después de la primera orden de apertura, se ignoran todas las demás órdenes hasta que la puerta se haya abierto. | La puerta se controla en modo paso a paso: Abrir > Detener > Cerrar > Detener > Abrir |
| Preaviso luminoso | La baliza parpadea durante 3 segundos antes de que la puerta empiece a moverse. | El movimiento comienza de inmediato, al mismo tiempo que empieza a parpadear la baliza. |
| Cierre después de interrumpir las fotocélulas | Solo es útil si está activado el cierre automático. Después de pasar por las fotocélulas (es decir, las fotocélulas se interrumpen y vuelven a activarse), la puerta empezará a cerrarse en solo 4 segundos, por ejemplo, después de que salga un vehículo. | La puerta empezará a cerrarse únicamente cuando haya transcurrido el tiempo de pausa del cierre automático. |
| Retardo de la hoja secundaria | Configura si la hoja secundaria empieza a moverse con retardo. Es útil cuando una hoja podría rozar la otra durante el movimiento. También en caso de utilizar una cerradura eléctrica. El retardo se puede ajustar en porcentajes en la programación del nivel II. | Las dos hojas empiezan a moverse al mismo tiempo. |
| Modo de espera/Prueba de fotocélulas |
Activa la salida en el borne n.º 8: Activado el modo de espera, o activada la prueba de fotocélulas. Solo puede estar activa una función a la vez; la función que se utilizará se selecciona mediante el esquema de conexión correspondiente. |
Desactiva la salida en el borne n.º 8: Modo de espera desactivado y prueba de fotocélulas desactivada. |
| Indicador de puerta abierta/Cerradura eléctrica | La salida en el borne 6-7 funcionará para una cerradura eléctrica, es decir, durante los primeros tres segundos de apertura de la puerta, la cerradura se desbloqueará. | La salida en el borne 6-7 funcionará como indicador de puerta abierta. Se puede ajustar el modo de parpadeo; véase la programación del nivel I. Secuencia de parpadeo del indicador de puerta abierta |
| Entrada STOP resistiva | El puente entre la entrada común y la entrada STOP se ajustará a una resistencia constante de 8,2 kΩ (±25 %) para, por ejemplo, bandas de seguridad sensibles a la presión. Más información en Entrada STOP. | A la entrada STOP se pueden conectar dispositivos normalmente cerrados (NC), que detendrán inmediatamente el movimiento de la puerta al abrirse el circuito. |
| Puerta pesada | Los accionamientos tratarán la puerta como pesada; es decir, la unidad de control ajustará adecuadamente la aceleración y la desaceleración del movimiento. | La unidad de control tratará la puerta como ligera. |
| Secuencia de parpadeo del indicador de puerta abierta | La bombilla conectada a la entrada S.C.A. parpadea de forma irregular al abrir la puerta: cuanto más cerca está de abrirse por completo, más rápido parpadea; cuanto más cerca está de cerrarse, más despacio parpadea. | La bombilla conectada a la entrada S.C.A. parpadea lentamente al abrir la puerta y rápidamente al cerrarla. Cuando la puerta está abierta, la bombilla permanece encendida; cuando está cerrada, permanece apagada. |
Funciones ajustables
Hay 5 funciones ajustables (los valores predeterminados aparecen en negrita):
| L1 encendido | L2 encendido | L3 encendido | L4 encendido | L5 encendido | ninguno encendido |
|---|---|---|---|---|---|
| Duración de la pausa – Ajusta cuánto tiempo después de abrirse se cerrará la puerta. Solo tiene efecto con el cierre automático. | |||||
| 5 segundos | 10 segundos | 20 segundos | 40 segundos | 80 segundos | – |
| Entrada auxiliar AUX – Activa o desactiva otras 5 funciones. | |||||
| Apertura parcial I – abre únicamente toda la hoja principal | Apertura parcial II – abre ambas hojas hasta la mitad | Solo apertura – avanza por los comandos en la secuencia Abrir > Detener > Abrir | Solo cierre – avanza por los comandos en la secuencia Cerrar > Detener > Cerrar | Fotocélulas FOTO2 – activa la función de las fotocélulas FOTO2 | La entrada AUX (borne n.º 16) no se utiliza |
| Desconexión del motor tras el cierre – Al llegar al tope final durante el cierre, el motor sigue empujando un poco para cerrar la puerta correctamente. Esta función ajusta el tiempo de retroceso para que el motor no siga empujando las hojas cuando la puerta ya está cerrada. | |||||
| sin desconexión | 0,3 segundos | 0,7 segundos | 1,3 segundos | 2 segundos | – |
| Fuerza del motor – Los motores son sensibles a la fricción, el viento y las fluctuaciones de la red eléctrica. Por ello, si estos factores aumentan, pueden detectar un obstáculo aunque no lo haya. Al ajustar una fuerza mayor, se elimina este riesgo. | |||||
| Fuerza baja | Fuerza media-baja | Fuerza media | Fuerza media-alta | Fuerza alta | Máxima |
| Retardo de la segunda hoja – Ajusta en porcentaje el retardo de la hoja secundaria. El porcentaje se calcula sobre el recorrido estándar de la hoja. | |||||
| 5 % | 10 % | 20 % | 30 % | 40 % | – |
Programación, nivel I.
Se presupone que la unidad de control está en modo normal; para comprobarlo, verifique que el LED P1 parpadea lentamente y el LED P3 está apagado.
A la programación del nivel I se accede a continuación manteniendo pulsados los botones P1+P2 durante 3 segundos, hasta que parpadeen todos los LED. El LED P1 dejará de parpadear y quedará encendido. Enhorabuena, se encuentra en la programación del nivel I. en la «Pantalla I". A la «Pantalla II» se accede pulsando el botón P3 y, del mismo modo, se vuelve a la «Pantalla I". La pantalla en laquese encuentra se identifica por el estado del LED P3, véase la tabla.
| Pantalla I | ||||
|---|---|---|---|---|
| El LED P1 está encendido; el LED P3 está apagado | ||||
| L1 | L2 | L3 | L4 | L5 |
| Cierre automático | Modo comunidad | Preaviso de parpadeo | Cerrar tras la interrupción de las fotocélulas | Retardo de la hoja secundaria |
| Pantalla II | ||||
| El LED P1 está encendido y el LED P3 también | ||||
| L1 | L2 | L3 | L4 | L5 |
| Modo de espera/Prueba de fotocélulas | Indicador de puerta abierta/Cerradura eléctrica | Entrada STOP resistiva | Puerta pesada | Intervalo de parpadeo del indicador de puerta abierta |
Pulsando el botón P1 se desplaza por los LED hacia la derecha. Al llegar al quinto LED L5, se vuelve a empezar por el primero, L1, es decir, se recorre cíclicamente la selección. El LED seleccionado parpadeará. Si el parpadeo es corto, la función no está activa, si el parpadeo es más largo , la función está activa. Para alternar entre el parpadeo corto y el largo, pulse una vez el botón P2.
Cuando haya configurado todos los valores con el parpadeo deseado (y, por tanto, activado o desactivado la función), manteniendo pulsados los botones P1+P2 durante 3 segundos, guardará la programación y volverá al modo normal.
También puede, si está satisfecho con todo y no quiere cambiar nada, si vuelve de la programación del nivel II, o simplemente si quiere salir de la programación sin guardar, simplemente mantenga pulsado el botón P1 durante 3 segundos.
También tiene la opción de acceder a la programación del nivel II. manteniendo pulsado el botón P2 durante 3 segundos. Pero antes debe seleccionar la función cuyo parámetro desea cambiar.
Programación del nivel II.
Es necesario que la unidad de control esté en la programación del nivel I, en la «Pantalla I», lo que puede comprobar verificando que el LED P1 está encendido y el LED P3 está apagado.
Seleccione la función que desea cambiar:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Duración de la pausa | Entrada auxiliar AUX | Desconexión del motor tras el cierre | Fuerza del motor | Retardo de la segunda hoja |
Seleccione el LED deseado pulsando repetidamente una vez el botón P1, de forma similar a la programación del nivel I. A la programación del nivel II se accede a continuación manteniendo pulsado el botón P2 durante 3 segundos. El LED P1 dejará de iluminarse y empezará a parpadear rápidamente. ¡Hurra, ya está en la programación de nivel II.
Pulsando repetidamente una vez el botón P2 seleccione el valor del parámetro que desea configurar y, a continuación, pulse una vez el botón P1 para volver a la programación de nivel I.
Para guardar, también debe mantener pulsados los botones P1+P2 durante 3 segundos (en la programación de nivel I.).
Para salir sin guardar, mantenga pulsado durante 3 segundos solo el botón P1.
No es tan complicado, ¿verdad? El principio consiste en entender que, aunque siempre ve cinco LED y tres botones, la señalización de los LED P1 y P2 le indica en qué punto se encuentra. Quizá le ayude esta tabla de los estados posibles:
| LED P1 | ||||
|---|---|---|---|---|
| Encendido | Parpadea | Parpadea rápidamente | ||
| LED P3 |
Apagado | Programación de nivel I. "Pantalla I" |
Modo normal |
Programación de nivel II. |
| Encendido |
Programación de nivel I. |
- | - | |
Para hacerse una idea, aquí tiene el esquema completo de programación (haga clic para abrirlo a tamaño completo):
Si tiene dudas, no dude en ponerse en contacto con nuestro servicio de asistencia técnica para automatismos NICE.
Conexión de dispositivos externos adicionales al automatismo
|
Si necesita conectar al automatismo dispositivos adicionales que requieran alimentación externa (por ejemplo, iluminación indicadora, interruptor de llave, lectores de tarjetas, etc.), conecte el dispositivo según la información que aparece al lado. La tensión suministrada es de 30 Vdc, de −30 % a +50 % (con batería de reserva de 24Vdc) con una corriente máxima de 200mA. |
||||||||||||
Funciones especiales de la unidad de control
Borrado de la memoria (restablecimiento) de la unidad de control NICE MC424LR10
Nota: este procedimiento borra únicamente la memoria de la unidad de control; los mandos a distancia guardados en ella se mantienen.
- Mantenga pulsados simultáneamente el primer botón (OPEN) y el segundo (CLOSE).
- Cuando todos los LED L1..L8 empiecen a parpadear (al cabo de aprox. 3-4 segundos), suéltelos.
- Espere 5 segundos y la unidad de control quedará restablecida a los ajustes de fábrica.
Para comprobar que la memoria se haya borrado correctamente, desconecte la unidad de control de la red eléctrica (o retire el fusible de alimentación F1) y espere hasta que se apaguen todos los LED. Al volver a conectarla a la red, deberían parpadear todos los LED durante aproximadamente seis segundos si el borrado se ha completado. Si los LED parpadearon solo durante tres segundos, probablemente el borrado no se realizó correctamente y deberá repetirse.
Solución de problemas del automatismo
Si hay algo que no entiende o tiene cualquier otro problema, no dude en ponerse en contacto con nuestro servicio de asistencia técnica para automatismos NICE.
Según la naturaleza del problema
Durante el montaje (o si el automatismo falla), puede encontrarse con alguno de los siguientes problemas:
|
Problema |
Posible solución |
|---|---|
|
No se enciende ningún LED |
Compruebe si la unidad de control recibe alimentación. Puede comprobarlo midiendo la tensión en las entradas 9-10 de la regleta de bornes, donde debería obtener aprox. 30Vdc, o 24Vdc si se alimenta con batería. Compruebe también los dos fusibles y, si es necesario, sustitúyalos por otros nuevos con las mismas características. |
|
El LED P1 parpadea regularmente, pero el estado de los LED L1 a L5 no corresponde a los dispositivos conectados |
Desconecte brevemente la unidad de control de la red eléctrica (o retire el fusible de alimentación F1) y espere hasta que se apaguen todos los LED; es posible que se haya quedado bloqueada en la fase de programación. A continuación, compruebe todas las conexiones de los dispositivos a las entradas 11 a 16. Si lo desea, desconéctelos todos y vuelva a conectarlos uno a uno, por eliminación. |
|
El LED P1 parpadea cada 4 segundos |
La unidad de control está en modo de espera |
|
La fase de aprendizaje del movimiento de la hoja no se inicia |
La fase de aprendizaje del movimiento de la hoja se inicia únicamente si aún no se ha realizado o si se ha borrado la memoria. Si el movimiento de la puerta se ha aprendido incorrectamente, tendrá que primero borrar la memoria. |
|
La fase de evaluación del movimiento de la hoja aún no se ha realizado nunca y, aun así, no quiere iniciarse o funciona de forma anómala |
En primer lugar, compruebe que todos los dispositivos conectados y de seguridad funcionan correctamente. Asegúrese de que ningún dispositivo se active durante la evaluación del movimiento de la hoja. Antes de realizar la evaluación, deben los LED de los contactos estar encendidos correctamente y el LED P1 debe parpadear una vez por segundo. |
|
La fase de evaluación del movimiento de la hoja se ha realizado correctamente, pero la maniobra no se inicia |
Compruebe si los LED de los dispositivos de seguridad FOTO, FOTO1 y FOTO2 (si están conectados), así como los LED de los dispositivos Paso a paso y de la entrada auxiliar AUX están encendidos durante la orden de movimiento. Si la función FOTOTEST está activada, pero las fotocélulas no funcionan correctamente, el LED de diagnóstico parpadeará 4 veces. |
|
La puerta se mueve, pero se detiene durante el movimiento y empieza a moverse en sentido contrario |
I. Se activan las fotocélulas. Hay varias posibilidades:
Compruebe el cableado de las fotocélulas y los LED correspondientes. II. La segunda posibilidad es que la puerta sea demasiado pesada para el accionamiento o que el viento la esté bloqueando. En este caso, el accionamiento detecta un consumo elevado y evalúa la situación como un obstáculo (también se puede detener el movimiento de la puerta con la mano). El LED de diagnóstico parpadea una vez si el motor M1 ha detectado el obstáculo y dos veces si lo ha detectado el motor M2. Hay dos soluciones: 1. Activar el ajuste para puertas pesadas: Primer nivel (LED P1 encendido): segunda parte (LED P3 encendido)
Activar LED L4 Puertas pesadas
Segundo nivel
En el parámetro Sensibilidad amperométrica (fuerza del motor) ajustar a Todos los LED apagados: nivel 6 (amperometría máx.)
|
Diagnóstico mediante el LED P2
En preparación.
Instalación de la batería de reserva en la central de control NICE MC424L
Batería de reserva NICE PS124 no se incluye de serie con el accionamiento, pero se puede pedir por separado. Se utiliza en caso de corte del suministro eléctrico, cuando el accionamiento de la puerta se alimentará de ella. La batería se recarga continuamente desde la red eléctrica.
| 1. Abra el cierre de fijación de la central de control 2. Levante el soporte de la central de control |
3. Abata la central de control 4. Deslice la batería debajo de la central de control 5. Cierre el cierre de fijación de la central de control |
6. Retire haciendo palanca la tapa de plástico del conector |
|---|---|---|
 |
 |
 |
Características técnicas de la central de control NICE Moonclever MC424L
| Modelo | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Descripción del modelo | Central de control eléctrica para el funcionamiento automático de puertas batientes. Se suministra con central de control NICE MCA2, pero sin receptor de radio. | ||||||||||||||||
| Alimentación | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Consumo |
170W | ||||||||||||||||
| Fuente de alimentación de reserva | se puede adquirir e instalar por separado batería de reserva NICE PS124 | ||||||||||||||||
| Salida para luz intermitente | para una luz intermitente 24Vdc con bombilla de máx. 25W (p. ej., NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Indicador de salida (S.C.A.) | - para una bombilla de 24Vdc, máx. 5W (tensión de salida +50% -30%); puede controlar un relé pequeño - o para una de 12Vac, máx. 25W cerradura eléctrica |
||||||||||||||||
| Salida FOTOTEST | 24Vdc máx. 100mA | ||||||||||||||||
| Salida de accesorios | 24Vdc máx. 200mA | ||||||||||||||||
| Entrada STOP | para contactos normalmente cerrados y dispositivos con resistencia constante de 8,2K? | ||||||||||||||||
| Receptor de radio | sin receptor; conector «SM» para receptores NICE SMXI, NICE OXI etc. | ||||||||||||||||
| Entrada para antena | 50? para cable coaxial RG-58 (o similar) | ||||||||||||||||
| Tiempo de funcionamiento | evaluación automática | ||||||||||||||||
| Duración de la pausa | programable a 5, 10, 20, 40 u 80 segundos | ||||||||||||||||
| Desconexión del motor tras el cierre | programable a 0; 0,3; 0,7; 1,3; 2 segundos | ||||||||||||||||
| Retardo de la hoja durante la apertura | programable a 5, 10, 20, 30 o 40 % del tiempo de funcionamiento | ||||||||||||||||
| Retardo de la hoja durante el cierre | evaluación automática | ||||||||||||||||
| Salida del motor M1 | para Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Salida del motor M2 | para Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Longitudes máximas del cableado |
|
||||||||||||||||
| Temperatura de funcionamiento | de -20°C a +50°C | ||||||||||||||||
| Uso en ambientes salinos, ácidos y potencialmente explosivos | no | ||||||||||||||||
| Grado de protección | IP54 | ||||||||||||||||
| Dimensiones | 232×310×122 (an×l×al) | ||||||||||||||||
| Peso | 4,1kg |
¡Atención! Sustitución disponible: nueva unidad de control MCA2R30
La nueva unidad de control MCA2R30 sustituye a la unidad MCA2R10, cuyo modelo anterior era la unidad MCA2. Central de control NICE MC424LR30 está equipada con la unidad de control NICE MCA2R30 con receptor de radio integrado. Es compatible con los motores Nice: WG2024, WG3524, WG4024, WG5024, TOO3024, TOO4524 y XME2024.
Cambios en la unidad de control NICE MCA2R30 respecto a la MCA2R10
- Nuevo orden de las salidas, que por lo demás no han cambiado.
- Nuevo conector para conectar la batería de respaldo, mediante el nuevo cable CABLA11. Se añade una nueva fuente de alimentación de respaldo PSS124.
- Diagnóstico mejorado.
- Menor consumo de energía en modo de reposo.
ADVERTENCIA
Todos los procedimientos de programación permanecen sin cambios respecto a la unidad de control anterior MCA2R10.
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
