NICE Moonclever MC424L - central de control para motores de 24 V de puertas batientes de la familia Wingo
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
289,32 € con IVA
| Peso |
|---|
| 1,50 kg |
Descripción del producto NICE Moonclever MC424L - central de control para motores de 24 V de puertas batientes de la familia Wingo
Cambio de central de control
La central de control NICE MC424L ha dejado de fabricarse, por lo que al realizar el pedido le enviaremos una versión más nueva. NICE MC424LR10.
NICE Moonclever MC424L es una central de control para la automatización de de una hoja, o de dos hojas puertas. Los motores compatibles con ella deben tener una alimentación de 24 V CC.
Compatible exclusivamente con los siguientes motores para puertas batientes:
La central de control MC424L incluye la unidad de control MCA2, que está instalada en una caja de plástico estándar Moonclever. Incluye un conector tipo SM para conectar receptor de señal de radio (SMXI, OXI,...) de mandos a distancia (Flor, Era Flor, Era One, Era Inti,...).
Gracias a la tecnología 24 V también es adecuada para el sistema solar NICE Solemyo, que permite la alimentación incluso en lugares sin acceso a la red eléctrica. También es posible alimentar la unidad de control mediante la batería de respaldo NICE PS124, que durante varias horas tras un corte de corriente permite realizar varias maniobras de apertura y cierre de la puerta batiente. En modo de espera, la unidad de control con el receptor de señal de radio conectado consume solo 2 W (con alimentación de la batería PS124, o del sistema solar Solemyo, el consumo es de solo 0,1 W).
Diagnóstico mediante LED de diagnóstico.
Tras detectar la longitud de la hoja, el sistema ajusta automáticamente los intervalos de aceleración y desaceleración durante la apertura y el cierre. También es posible configurar la fuerza, la velocidad, la apertura peatonal etc.; véase programación de la unidad de control del motor. La detección de obstáculos durante todo el movimiento de la hoja garantiza un funcionamiento seguro de los motores.
La central de control NICE Moonclever MC424L es adecuada para las condiciones climáticas de Eslovaquia y cumple todas las normas europeas de seguridad.
Accesorios compatibles con la central NICE Moonclever MC424L
Recomendamos adquirir también accesorios opcionales compatibles para la central de control:
| Qué | Por qué | Tipo |
|---|---|---|
| Luz intermitente | La luz intermitente señala con destellos que la puerta está en movimiento; es adecuada para salidas con poca visibilidad. Además, lleva una antena integrada, que amplía el alcance del mando. | - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotocélulas | Durante el cierre, detectan obstáculos y detienen el movimiento, para que la puerta no golpee ningún vehículo ni persona. | |
| Transmisor |
Para el control remoto de la puerta. |
- FloR (Flo2R-s, Flo4R-s) |
| Receptor | Necesario para controlar la puerta a distancia. | - OXI - SMXI |
| Antena | Para mejorar el alcance del mando. | - integrada en la luz intermitente ML24T - solo la antena ABFKIT, o ABF |
| Teclado | Si se olvida el mando a distancia, o si recibe muchos vehículos o personas y no quiere dar un mando a cada uno ni tener que abrir la puerta manualmente. | - MOTXR |
Manual de la central de control NICE Moonclever MC424L
Descargue aquí el manual de la central de control NICE Moonclever MC424L:
Manual de la central de control NICE Moonclever MC424L
Instalación de la central de control NICE Moonclever MC424L
Instalación de la central de control en una caja de montaje estándar Moonclever se realiza fijándola con cuatro tornillos:
 |
 |
| 1. Desatornille los tornillos de plástico de la tapa | 2. Fije la caja de la central con cuatro tacos |
|---|

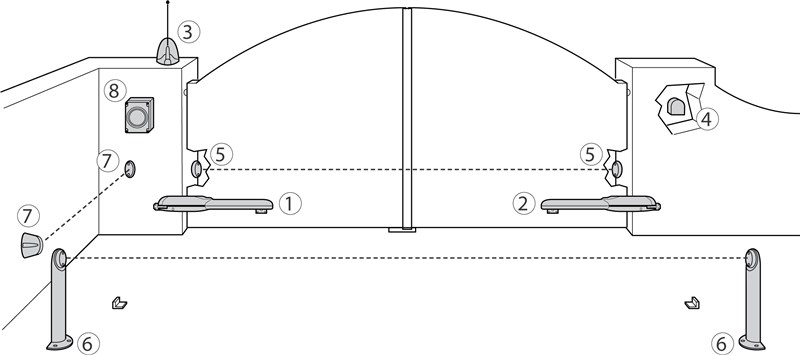

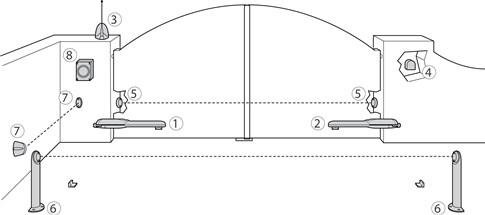

Una situación típica (opcional) de conexión de la unidad de control del motor con los accesorios es la siguiente:
Lista de accesorios
|
|
Nota sobre las fotocélulas:
| 5. | FOTO | Las fotocélulas no actúan durante la apertura; al interrumpirse mientras la puerta se cierra, activan la apertura en sentido contrario. |
|---|---|---|
| 6. | FOTO1 | Las fotocélulas detienen el movimiento de la puerta tanto durante la apertura como durante el cierre. |
| 7. | FOTO2 | Las fotocélulas no actúan durante el cierre; al interrumpirse mientras la puerta se abre, activan el cierre en sentido contrario. |
Conexión de la central de control NICE Moonclever MC424L
Antes de conectar, desconectar o modificar el cableado, no olvide del motor cortar el suministro eléctrico, tanto de la red como de los dispositivos adicionales, ya sea desde el disyuntor, retirando el fusible de alimentación, o desconectando la batería de respaldo. Espere hasta que se apaguen todos los LED.

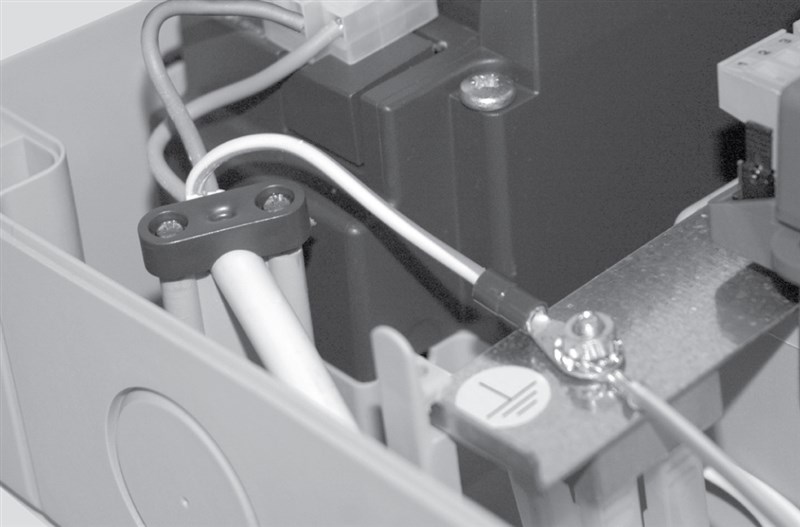

...a la red
Para que el motor funcione correctamente, basta con conectar a la central de control del motor la alimentación eléctrica.

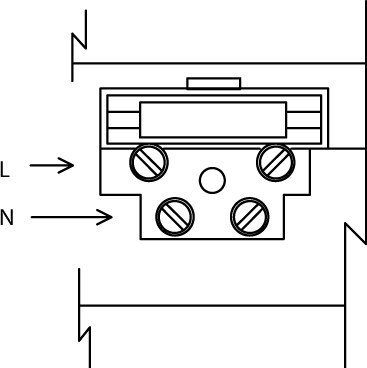

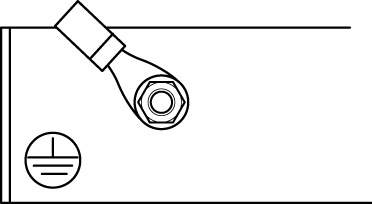

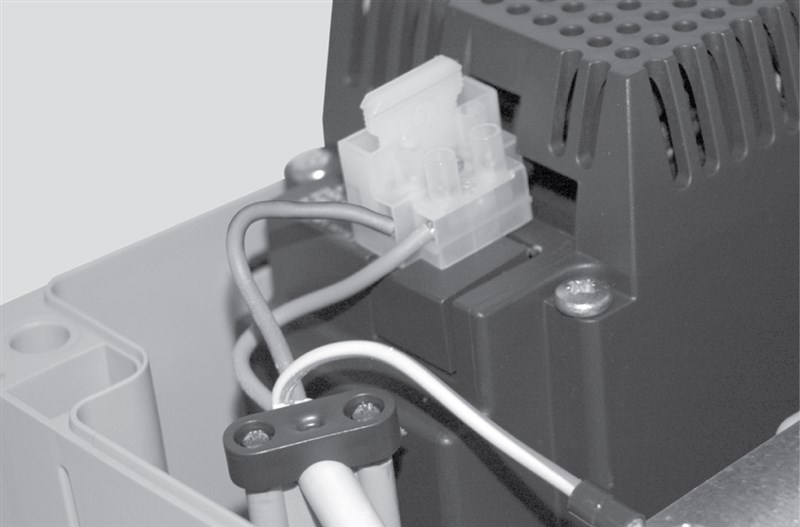

| Conexión de la fase (L) y el neutro (N). | Conexión de la puesta a tierra (I). |
|---|---|
|
|
|
|
vista superior |
vista superior |
...dispositivos adicionales

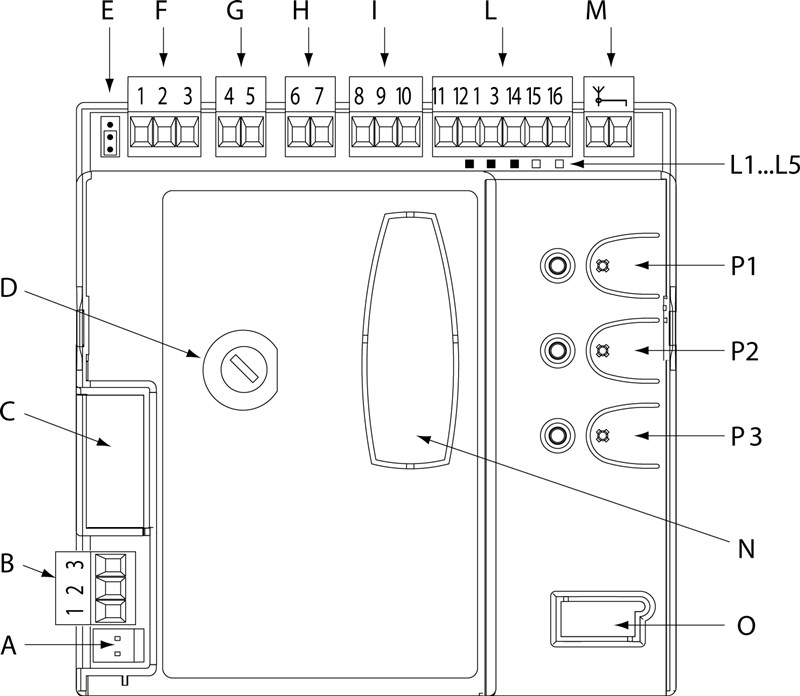

A la unidad de control se pueden conectar los siguientes dispositivos adicionales:
| A. | Conector de alimentación de 24 V |
|---|---|
| B. | Conexión del motor principal M1 |

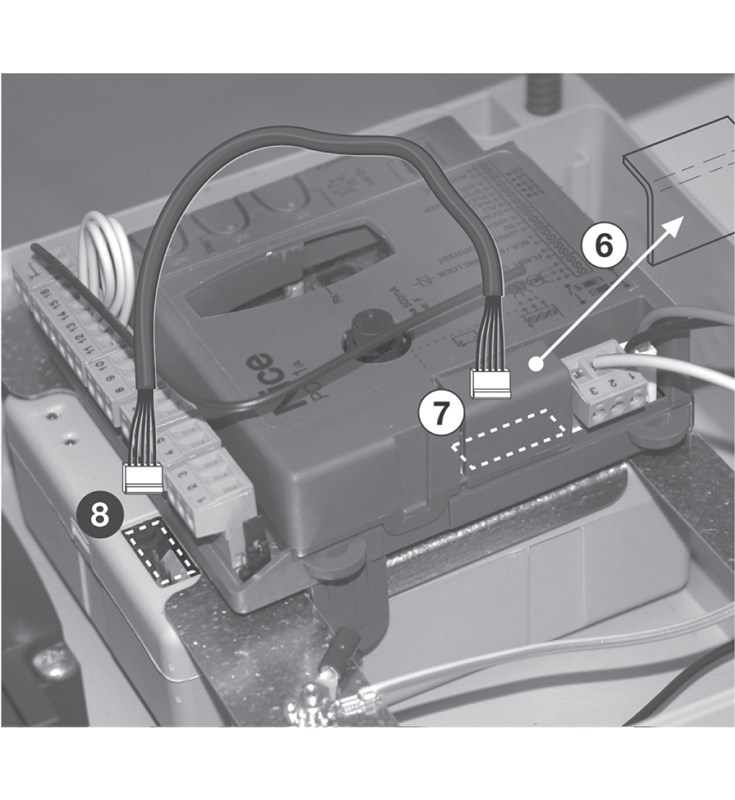

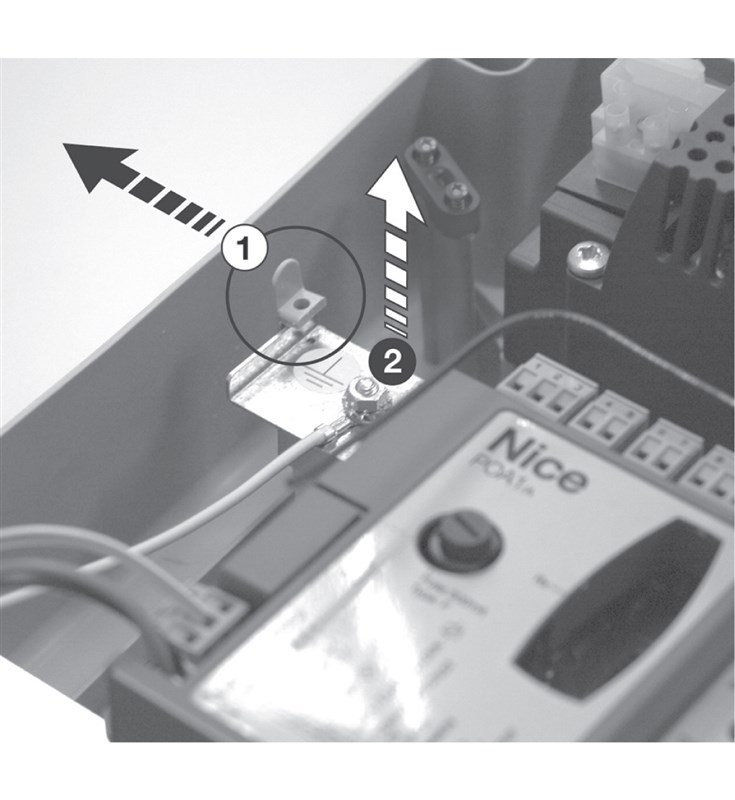

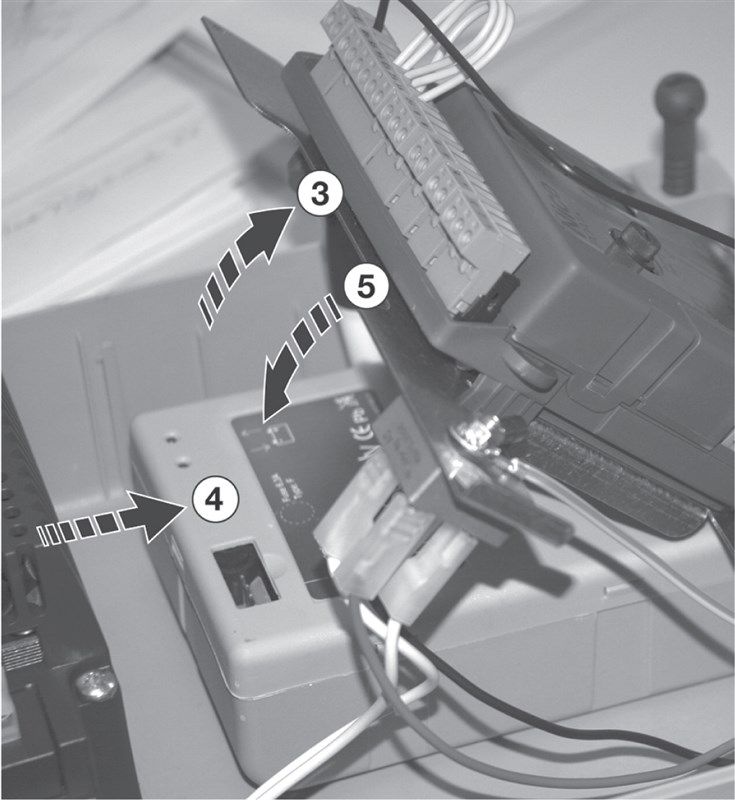

| C. | Conector para conectar la batería de reserva NICE PS124, o el sistema solar NICE Solemyo. |
| D. | Fusible de la unidad de control, tipo F 500 mA |
| E. | Puente ajustable para determinar el motor principal (la primera hoja que se abre) |
| F. | Conexión del motor secundario M2 (si no está conectado, la unidad de control reconocerá automáticamente la puerta como de una hoja) |
| G. | Salida para la luz intermitente |
| H. | Salida del indicador de puerta, o la cerradura eléctrica (según el ajuste en la programación) |
| I. | Alimentación de 24 V CC para accesorios, Modo de espera y FOTOTEST |
| L. | Entradas para dispositivos conectados, fotocélulas, pulsadores, etc. |

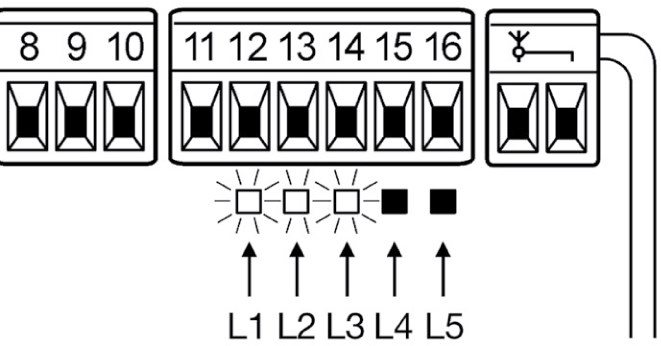

| L1...L5. | LED de programación |
| M. | Entrada de antena (p. ej., ABF, ABFKIT, o integrada en la luz intermitente ML24T) |
| N. | Conector NICE SM para receptor de señal de radio (p. ej., SMXI, OXI) |
| O | Conector para diagnóstico y programación (para uso profesional) |
| P1, P2, P3 | Botones y LED de programación |

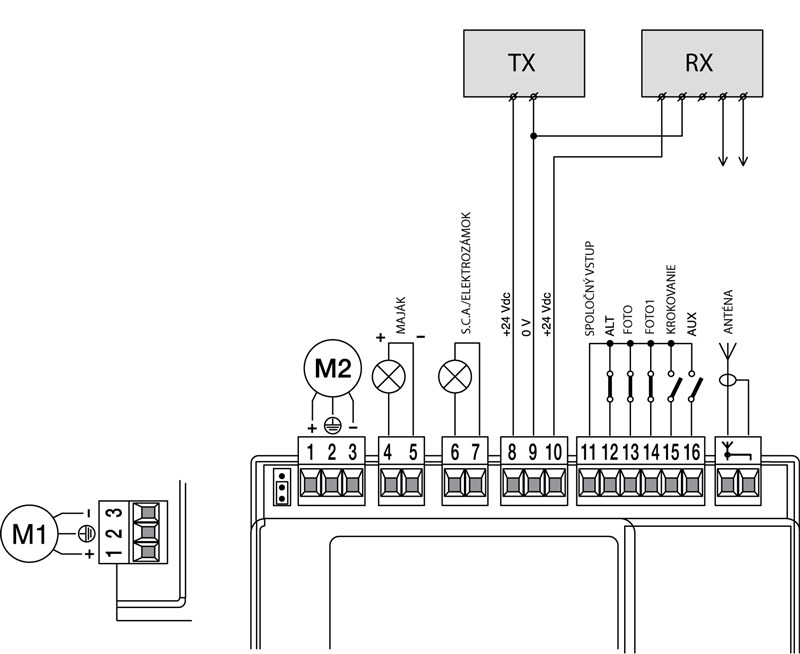

Esquemas de conexión estándar:
El cableado a las regletas de bornes de la unidad de control puede realizarse de tres formas principales:

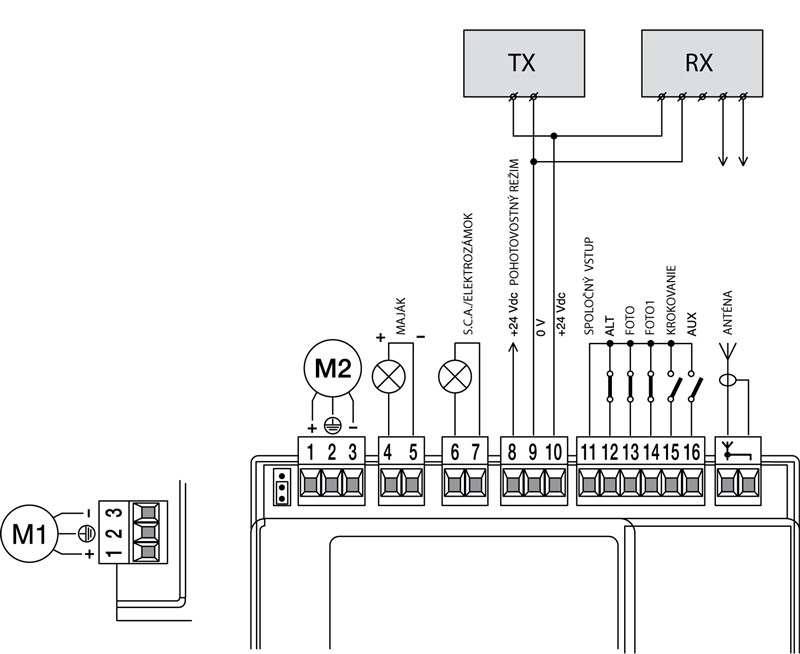

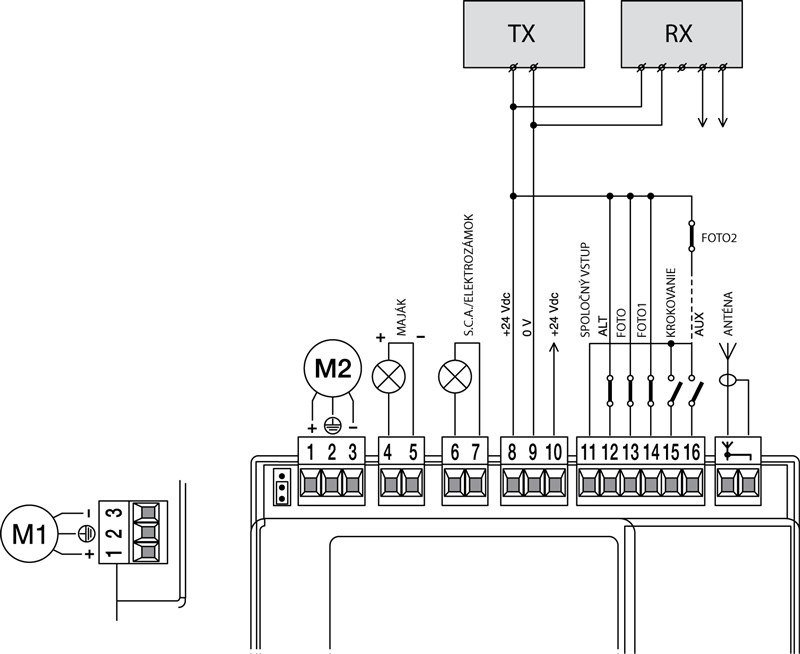

| Con modo de espera | Sin modo de espera | |
|---|---|---|
| Sin FOTOTEST | Con FOTOTEST | |
 |
 |
 |
| Un minuto después de la última maniobra, la unidad de control pasa al modo de ahorro de energía y desactiva todas las entradas y salidas. La activación del modo de espera se indica mediante el LED OK (LED P1), que parpadea más lentamente (una vez cada 4 segundos) que lo habitual (una vez por segundo). El modo de espera es obligatorio para la conexión al sistema solar NICE Solemyo y también para la conexión de la batería de reserva NICE PS124. | Conexión sin modo de espera y sin FOTOTEST. El dispositivo consume energía de forma normal y la maniobra se inicia aunque falle alguna fotocélula de seguridad. | El FOTOTEST comprueba que las fotocélulas FOTO, FOTO1 y FOTO2 funcionen correctamente antes de iniciar la maniobra (es decir, cada fotocélula recibe alimentación por separado). Si alguna fotocélula no funciona correctamente, la maniobra no se inicia. Si no se utiliza alguna de las fotocélulas, el terminal debe conectarse a la entrada n.º 8 (común). |
La conexión con modo de espera es la estándar; solo se omite cuando se conecta con FOTOTEST. Esto significa que se conecta el modo de espera, el FOTOTEST o ninguno de los dos.
Cableado a cada borne
Unidad de control NICE MCA2 de la central NICE Moonclever MC424L permite las siguientes entradas y salidas para dispositivos adicionales:
| Entrada | Función | Descripción | Tipo de cable |
|---|---|---|---|
| L-N-I | Alimentación | Alimentación eléctrica principal. | 3×1,5 mm2 |
| 1-3 | Motor M1 | Alimentación del motor principal M1. | 3×1,5mm2 |
| 1-3 | Motor M2 | Alimentación del motor secundario M2 (si no está conectado, la unidad de control reconocerá automáticamente la puerta como de una hoja). | 3×1,5mm2 |
| 4-5 | Luz intermitente | Salida para una luz de advertencia NICE LUCY24 (o NICE ML24T) con una 24V 25W bombilla. | 2×1mm2 |
| 6-7 | Indicador de puerta S.C.A., o cerradura eléctrica |
Conexión para indicador de puerta abierta S.C.A. 24 Vdc, máximo 5W o cerradura eléctrica 12Vac, máximo 25VA. |
S.C.A.: 2×0,5mm2 Cerradura eléctrica: 2×1mm2 |
| 8 |
+24 Vdc (más +) |
Dos usos mutuamente excluyentes: Si no se utiliza ni el modo de espera ni FOTOTEST, no se usa y se utiliza en su lugar la entrada n.º 11. |
1×0,5mm2 |
| 9 | 0 Vdc (menos -) |
Alimentación de 0 Vdc (menos) para accesorios | 1×0,5mm2 |
| 10 |
24 Vdc (más +) |
Se utiliza para alimentar los accesorios (24 Vdc, máximo 200mA), sin modo de espera. Si se utiliza el modo de espera, no se usa y se utiliza en su lugar la entrada n.º 8. Alimentación de +24 Vdc, máximo 100mA, para las fotocélulas RX (receptor) cuando se utiliza FOTOTEST; si no se utiliza FOTOTEST, alimenta todas las fotocélulas. |
1×0,5mm2 |
| 11 | Entrada común | Entrada común para accesorios (+24 Vdc), se utiliza cuando no se usa el modo de espera. | 1×0,5mm2 |
| 12 | STOP |
Entrada para dispositivos que detienen el movimiento de la puerta. Se pueden conectar los siguientes dispositivos:
|
1×0,5mm2 |
| 13 | FOTO | Entrada para dispositivos de seguridad, por ejemplo: fotocélulas, bandas de seguridad. Una interrupción durante la maniobra invierte el sentido del movimiento o detiene la hoja. Aquí se conectan dispositivos normalmente cerrados. | 1×0,5mm2 |
| 14 | FOTO1 | Entrada para dispositivos de seguridad, por ejemplo: fotocélulas, bandas de seguridad. Una interrupción durante la maniobra invierte el sentido del movimiento o detiene la hoja. Aquí se conectan dispositivos normalmente cerrados. | 1×0,5mm2 |
| 15 | Funcionamiento paso a paso | Entrada para dispositivos que controlan el movimiento de la puerta paso a paso (véase Movimiento paso a paso de la puerta). Se pueden conectar dispositivos normalmente abiertos (NO). | 1×0,5mm2 |
| 16 | AUX | Entrada auxiliar. | 1×0,5mm2 |
| 17-18 | Antena | entrada para la antena del receptor de radio. La antena suele estar integrada de serie en la luz de señalización, por ejemplo, en la NICE ML24T, aunque también existe la posibilidad de instalar una antena externa independiente NICE ABFKIT. | Cable coaxial apantallado: RG58 |

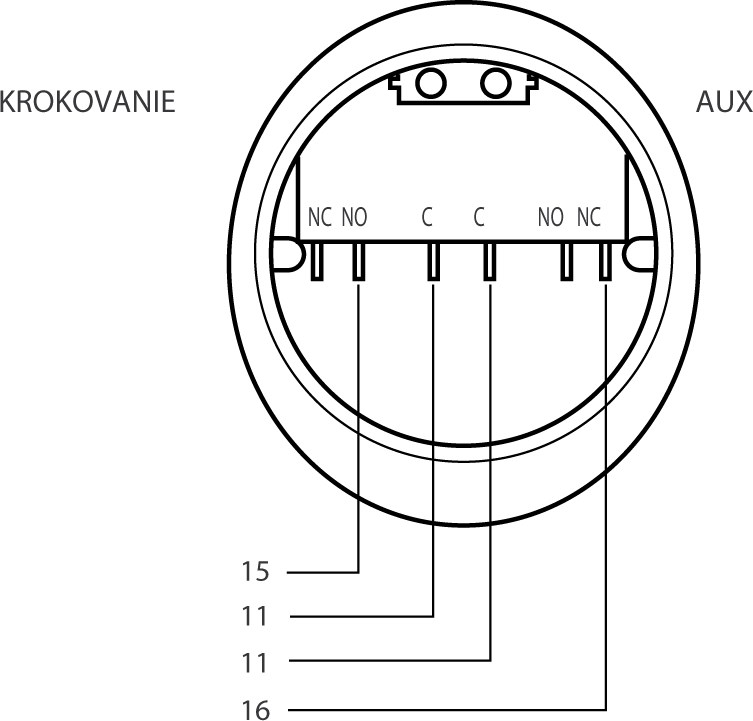

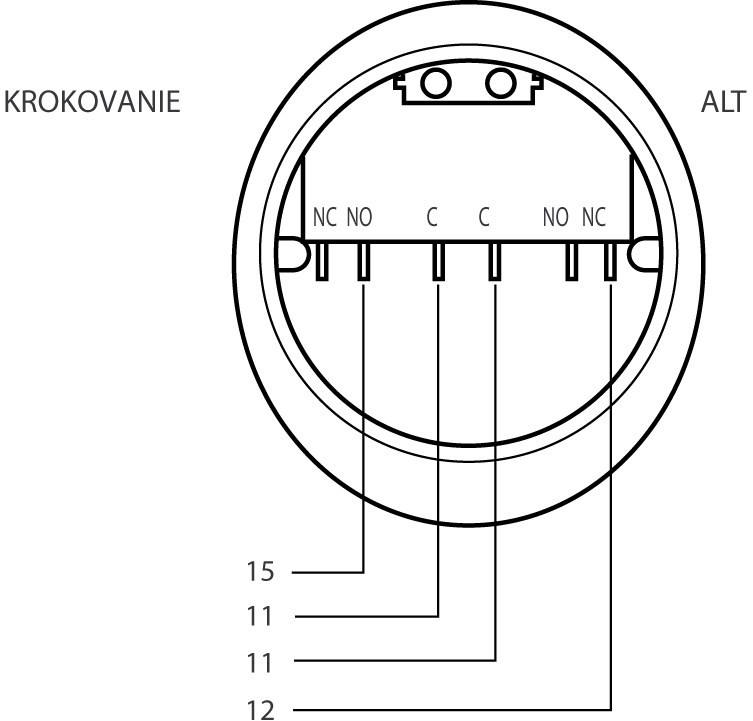

Conexión del selector de llave
Central de control NICE Moonclever MC424L es compatible con todos los selectores de llave de nuestro catálogo. La conexión puede realizarse, como mínimo, de dos formas estándar:
| STOP y paso a paso | Paso a paso y entrada auxiliar |
|---|---|
 |
 |
| Al girar la llave hacia la izquierda, el movimiento de la puerta se detiene inmediatamente.. Al girarla hacia la derecha, se acciona paso a paso el movimiento de la puerta. Nota: si desea activar el Modo de espera, conecte ALT al borne n.º 8 en lugar del borne n.º 11. |
Al girar la llave hacia la izquierda se ejecuta el comando programado para la entrada auxiliar: (apertura parcial de una hoja, apertura parcial de ambas hojas, abrir, cerrar, ejecución FOTO2). Al girarla hacia la derecha, se acciona paso a paso el movimiento de la puerta. |

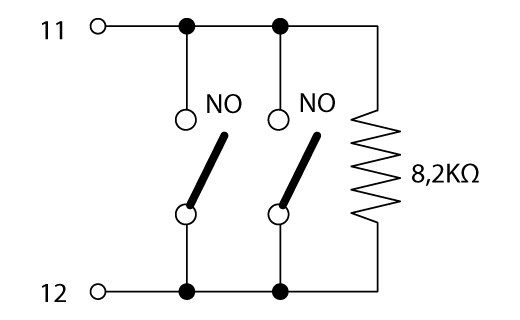

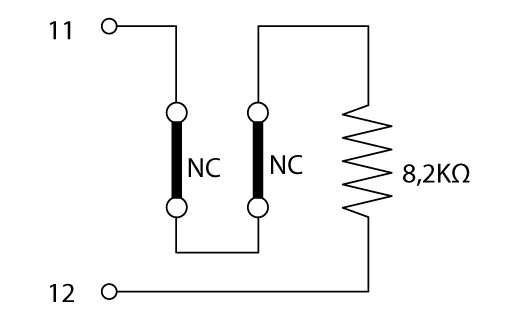

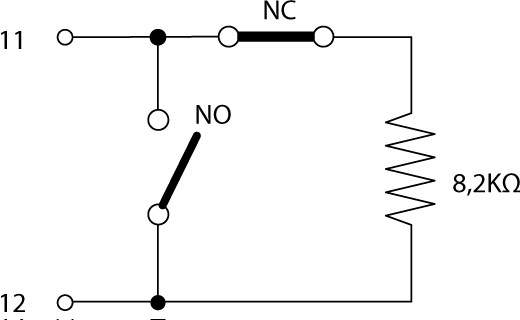

Conexión de la entrada STOP
La central de control NICE Moonclever MC424L puede programarse para reconocer la entrada STOP de dos formas:
- Contactos normalmente cerrados (NC) - dispositivos que, al activarse, abren el contacto y envían así a la unidad de control la orden de detener la puerta
- Dispositivos con resistencia constante de 8,2k? (por ejemplo, bandas de seguridad) - la unidad de control supervisa la resistencia y, si su valor se desvía del valor estándar, detiene el movimiento de la puerta. De esta forma se pueden combinar contactos normalmente cerrados (NC), contactos normalmente abiertos (NO) y dispositivos con resistencia constante de 8,2k? (por ejemplo, bandas de seguridad), según la tabla siguiente:
|
|
Tipo del primer dispositivo | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Tipo del segundo dispositivo |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|

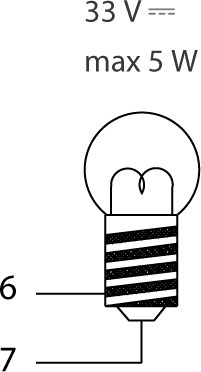

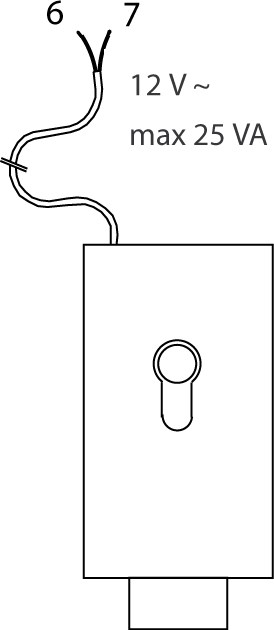

Conexión de la entrada S.C.A.: indicador de puerta abierta o cerradura eléctrica
Para esta entrada se pueden programar dos modos de funcionamiento:
| 1. Indicador de puerta abierta | 2. Cerradura eléctrica |
|---|---|
 |
 |
| La bombilla conectada a la entrada S.C.A. parpadea lentamente al abrir la puerta y rápidamente al cerrarla. Si la puerta está abierta, la bombilla permanece encendida; si está cerrada, permanece apagada. El funcionamiento se puede configurar. | Además, cada vez que se abre, se envía durante tres segundos a la cerradura eléctrica una señal de desbloqueo. |
Fusibles de la central de control
En preparación.
Fotocélulas del motor
En preparación.
Receptor de radio para motores
 |
La central de control NICE Moonclever MC424L se suministra con la unidad de control NICE MCA2, que incorpora un conector SM para conectar un receptor de radio (por ejemplo, NICE OXI, NICE SMXI). Este receptor es imprescindible para recibir las órdenes transmitidas por los mandos a distancia, por lo que es un requisito necesario para controlar la puerta corredera a distancia con el mando a distancia. |
Puesta en marcha de la unidad de control
Después de conectar la central de control a la red eléctrica, todos los LED deberían parpadear rápidamente durante unos segundos y, a continuación, debería alcanzarse el siguiente estado:
- Tensión aprox. 30 Vdc (al utilizar la batería de reserva 24 Vdc) en las entradas 9-10.
- LED P1 parpadea a intervalos de un segundo. Si se ha producido un cambio en las entradas, el LED parpadeará rápidamente dos veces seguidas.
- Los LED de los contactos normalmente cerrados (NC) estarán encendidos y los de los contactos normalmente abiertos estarán apagados; véase la figura:
Los LED se encenderán según la siguiente tabla:
Entrada Tipo de entrada Estado del LED STOP STOP NC L1 encendido Resistencia constante de 8,2k? L1 encendido FOTO NC L2 encendido FOTO1 NC L3 encendido Paso a paso NO L4 noencendido AUX NO - Apertura parcial I. L5 noencendido NO - Apertura parcial II. L5 noencendido NO - Abrir L5 noencendido NO - Cerrar L5 noencendido NC - FOTO2 activa L5 encendido - Cada LED debería encenderse y apagarse según cambie el estado de los dispositivos conectados a él
- Al pulsar el botón P2 los dos motores deberían iniciar una breve apertura; la primera hoja en moverse debe ser la hoja principal. Interrumpa la maniobra volviendo a pulsar el botón P2. Si las hojas no empiezan a abrirse y permanecen paradas, o empiezan a cerrarse, habrá que invertir la polaridad de los motores. Si la primera en moverse es la hoja secundaria, ajuste el puente como se muestra en la figura:
Motor M2 de la hoja principal Motor M1 de la hoja principal
Detección del movimiento de las hojas de la puerta
Para que el movimiento de la puerta funcione correctamente (en concreto, para calcular las distancias de aceleración y deceleración y la apertura parcial), la unidad de control debe determinar por sí misma la longitud del recorrido de apertura de las hojas de la puerta. Durante esta operación, los motores mueven las hojas desde un tope hasta el otro y determinan la duración del intervalo de apertura de la puerta.
Nota: Si ya ha realizado la fase de detección del movimiento de las hojas de la puerta, antes de repetir la detección deberá borrar la memoria de la unidad de control.
Antes de detectar el movimiento de las hojas de la puerta, compruebe que los dispositivos conectados a las entradas STOP, FOTO y FOTO1 estén en buen estado y correctamente conectados. Si alguno de ellos se activa durante la detección, será necesario repetir el proceso. Lo ideal es que las hojas de la puerta estén aproximadamente a medio abrir. Para ello, desbloquee los motores, desplace manualmente las hojas hasta la posición semiabierta y vuelva a bloquearlas. Después de bloquear el motor, mueva siempre un poco la hoja a mano para que el motor engrane. En realidad, la posición de las hojas antes de la detección no importa.
La detección del movimiento de las hojas es automática y se realiza de la siguiente manera:
- Pulse el botón P2
- Las dos hojas se abrirán un poco
- La hoja secundaria (inferior) se cerrará
- La hoja principal (superior) se cerrará
- La hoja principal (superior) se abrirá
- Una vez transcurrido el tiempo de retardo programado del motor secundario la hoja secundaria (inferior) empezará a abrirse. Si el retardo no es adecuado, pulse el botón P2 y ajuste el retardo deseado
- La unidad de control calculará la distancia de movimiento necesaria para que la puerta se abra por completo (es decir, hasta alcanzar los topes mecánicos)
- Las dos hojas se cerrarán por completo. Las hojas empezarán a cerrarse en momentos distintos para que no rocen entre sí al cerrarse
- La unidad de control guardará los valores medidos y el proceso estará TERMINADO.
Todas las fases anteriores deben completarse consecutivamente, sin que usted intervenga. Si alguna fase no se desarrolla correctamente, deténgala pulsando el botón P1 y, si es necesario, ajuste la configuración y repita el proceso.

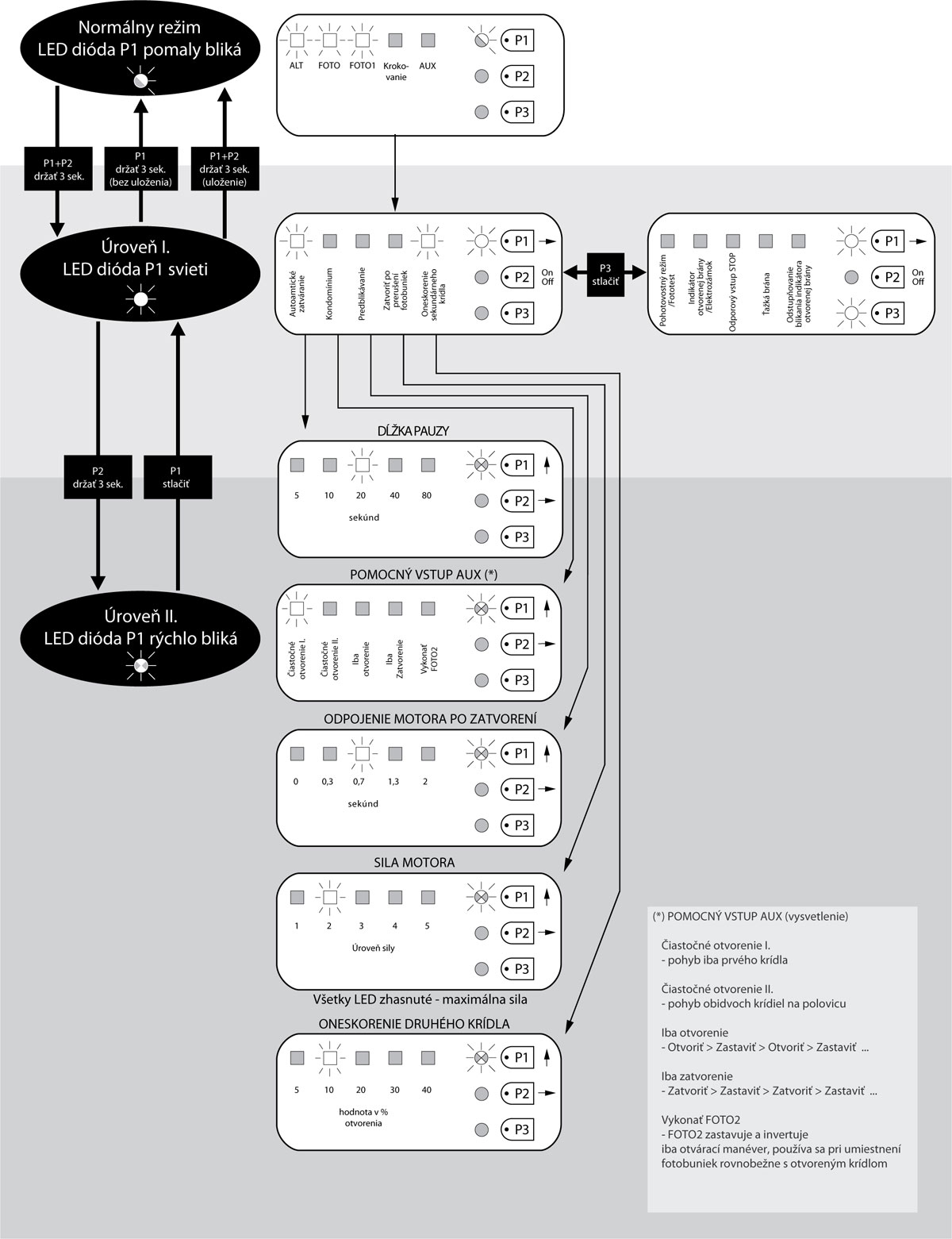

Programación de la unidad de control del accionamiento
La unidad de control MC424L permite programar varias funciones, ya sea activándolas o desactivándolas mediante la programación de nivel I, o bien ajustando un parámetro predefinido mediante la programación de nivel II.
A primera vista, la programación puede parecer un poco engorrosa y confusa, pero una vez comprendidos los dos principios básicos, podrá orientarse rápidamente por el menú con un poco de imaginación.
Básicamente, hay que entender que la programación se realiza mediante tres botones (P1, P2 y P3), sus respectivos LED (P1, P2 y P3) y los LED indicadores L1, L2, L3, L4 y L5.
La función de cada botón y la señalización de los LED dependen del nivel de programación en el que se encuentre.

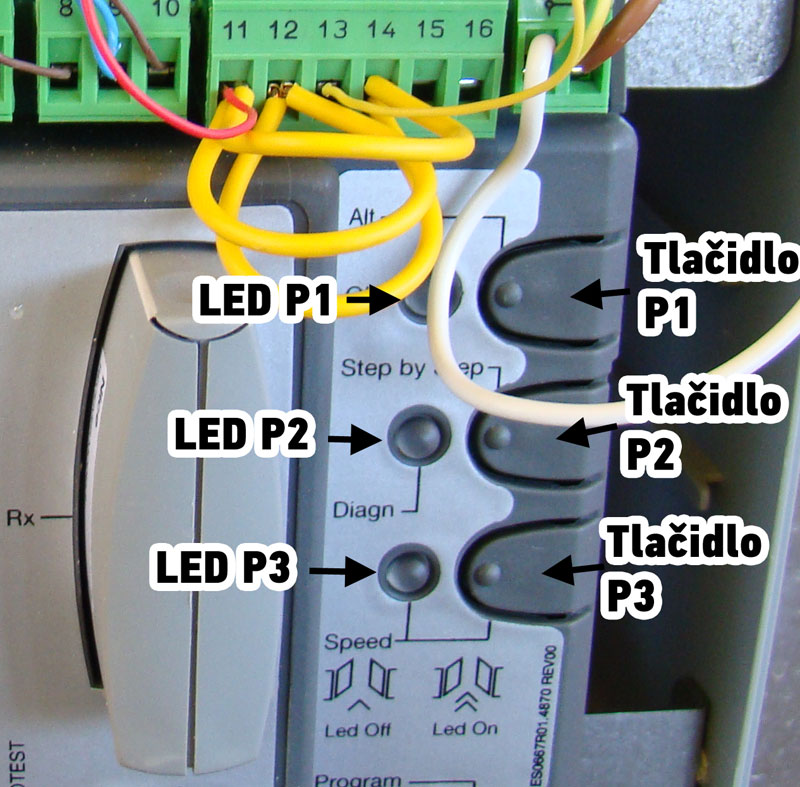

Unidad de control MCA2 incluye tres botones para controlar y programar el motor:
 |
Botón |
|---|---|
| P1 | |
| P2 | |
| P3 |
La unidad de control permite programar 1 función directa y 10 funciones activables/desactivables y 5 funciones ajustables (de las cuales, en la entrada auxiliar AUX hay otras 5 funciones activables/desactivables):
Función directa
Hay una función directa que es la velocidad de movimiento de la puerta, que se cambia en el modo de funcionamiento normal (es decir, no en el modo de programación) pulsando el botón P3:
| Función | Activada (el LED P3 está encendido) | Desactivada (el LED P3 está apagado) |
|---|---|---|
| Velocidad de movimiento | velocidad rápida (predeterminada) | velocidad lenta |
Funciones activables
Las 10 funciones activables se configuran en la programación de nivel I. (los valores predeterminados están resaltados en negrita):
| Función | Activada (LED encendido) | Desactivada (LED apagado) |
|---|---|---|
| Cierre automático | Tras el tiempo de pausa establecido, la puerta comenzará a cerrarse automáticamente. | La puerta solo se mueve cuando se introduce una orden con el mando a distancia, con el interruptor de llave, un botón, etc. |
| Modo condominio | Resulta útil cuando varios usuarios controlan el motor y sus órdenes pueden entrar en conflicto; por ejemplo, uno inicia la apertura y otro también quiere abrir, pero, como la puerta ya se está abriendo, empieza a cerrarse, etc. Así, tras la primera orden de apertura, se ignoran todas las demás hasta que la puerta se haya abierto. | La puerta se controla por pasos: Abrir > Detener > Cerrar > Detener > Abrir |
| Preaviso luminoso | La baliza parpadea durante 3 segundos antes de que la puerta empiece a moverse. | El movimiento comienza inmediatamente, al igual que el parpadeo de la baliza. |
| Cerrar tras la interrupción de las fotocélulas | Solo resulta útil si está activado el cierre automático. Tras pasar por las fotocélulas (es decir, las fotocélulas se interrumpen y vuelven a activarse), la puerta empieza a cerrarse al cabo de solo 4 segundos, por ejemplo, cuando sale un vehículo. | La puerta no empieza a cerrarse hasta que transcurre el tiempo de pausa del cierre automático. |
| Retardo de la hoja secundaria | Establece si la hoja secundaria empieza a moverse con retardo. Resulta útil cuando una hoja podría rozar la otra durante el movimiento. También cuando se utiliza una cerradura eléctrica. El retardo se puede ajustar en porcentajes en la programación de nivel II. | Las dos hojas empiezan a moverse al mismo tiempo. |
| Modo de espera/Prueba de fotocélulas |
Activa la salida en el borne n.º 8: Modo de espera activado modo de espera, o prueba de fotocélulas activada. Solo puede estar activa una función a la vez. La función que se utilizará se selecciona mediante el esquema de cableado correspondiente. |
Desactiva la salida en el borne n.º 8: modo de espera desactivado y prueba de fotocélulas desactivada. |
| Indicador de puerta abierta/Cerradura eléctrica | La salida del borne 6-7 funcionará para la cerradura eléctrica, es decir, esta cerradura se desbloqueará durante los primeros tres segundos de apertura de la puerta. | La salida del borne 6-7 funcionará para el indicador de puerta abierta. Se puede ajustar el modo de parpadeo; véase la programación de nivel I. Parpadeo progresivo del indicador de puerta abierta |
| Entrada STOP resistiva | La conexión entre la entrada común y la entrada STOP se ajustará a una resistencia constante de 8,2k? (+25 % -25 %), por ejemplo, para bordes de seguridad sensibles a la presión. Más información en Entrada STOP. | A la entrada STOP se pueden conectar dispositivos normalmente cerrados (NC), que detendrán inmediatamente el movimiento de la puerta al abrirse el circuito. |
| Puerta pesada | Los motores tratarán la puerta como pesada; es decir, la unidad de control ajustará adecuadamente la aceleración y la desaceleración del movimiento. | La unidad de control tratará la puerta como ligera. |
| Parpadeo progresivo del indicador de puerta abierta | La bombilla conectada a la entrada S.C.A. parpadea de forma irregular al abrirse la puerta: cuanto más cerca está de abrirse por completo, más rápido parpadea; cuanto más cerca está de cerrarse, más lento parpadea. | La bombilla conectada a entrada S.C.A. al abrir la puerta, parpadea lentamente y, al cerrarla, rápidamente. Mientras la puerta está abierta, la bombilla permanece encendida; cuando está cerrada, permanece apagada. |
Funciones ajustables
Hay 5 funciones ajustables (los valores predefinidos están resaltados en negrita):
| L1 encendido | L2 encendido | L3 encendido | L4 encendido | L5 encendido | ninguno encendido |
|---|---|---|---|---|---|
| Duración de la pausa – Configura cuánto tiempo después de abrirse debe cerrarse la puerta. Solo tiene sentido si está activado el cierre automático. | |||||
| 5 segundos | 10 segundos | 20 segundos | 40 segundos | 80 segundos | – |
| Entrada auxiliar AUX – Activa o desactiva otras 5 funciones. | |||||
| Apertura parcial I – abre únicamente la hoja primaria por completo | Apertura parcial II – abre ambas hojas hasta la mitad | Solo apertura – alterna las órdenes en la secuencia Abrir > Detener > Abrir | Solo cierre – alterna las órdenes en la secuencia Cerrar > Detener > Cerrar | Fotocélulas FOTO2 – activa la función de las fotocélulas FOTO2 | La entrada AUX (borne n.º 16) no se utiliza |
| Desconexión del motor tras el cierre – Al llegar al tope final durante el cierre, el motor sigue empujando un poco para cerrar la puerta correctamente. Esta función configura el tiempo de retroceso para que el motor no empuje las hojas cuando la puerta está cerrada. | |||||
| sin desconexión | 0,3 segundos | 0,7 segundos | 1,3 segundos | 2 segundos | – |
| Fuerza del motor – Los motores son sensibles a la fricción, al viento y a las fluctuaciones de la red eléctrica. Por eso, cuando estos factores alcanzan valores elevados, pueden detectar un obstáculo aunque no lo haya. Al aumentar la fuerza, se elimina este riesgo. | |||||
| Fuerza baja | Fuerza media-baja | Fuerza media | Fuerza media-alta | Fuerza alta | Fuerza máxima |
| Retardo de la segunda hoja – Configura el porcentaje de retardo de la hoja secundaria. El porcentaje se calcula en función del recorrido estándar de la hoja. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
Programación de nivel I.
Se presupone que la unidad de control está en modo normal, lo cual puede comprobarse verificando que el LED P1 parpadea lentamente y el LED P3 está apagado.
A continuación, puede acceder al modo de programación de nivel I manteniendo pulsados los botones P1+P2 durante 3 segundos, hasta que parpadeen todos los LED. El LED P1 dejará de parpadear y permanecerá encendido. ¡Enhorabuena! Está en el modo de programación de nivel I en la «Pantalla I". Para acceder a la «Pantalla II», pulse el botón P3 y, del mismo modo, para volver a la «Pantalla I". Para saber en qué «pantalla» se encuentra, compruebe el estado del LED P3, consulte la tabla.
| Pantalla I | ||||
|---|---|---|---|---|
| LED P1 encendido, LED P3 apagado | ||||
| L1 | L2 | L3 | L4 | L5 |
| Cierre automático | Modo comunitario | Preaviso intermitente | Cerrar tras la interrupción de las fotocélulas | Retardo de la hoja secundaria |
| Pantalla II | ||||
| LED P1 encendido, LED P3 también encendido | ||||
| L1 | L2 | L3 | L4 | L5 |
| Modo de espera/Prueba de fotocélulas | Indicador de puerta abierta/Cerradura eléctrica | Entrada STOP resistiva | Puerta pesada | Escalonamiento del parpadeo del indicador de puerta abierta |
Al pulsar el botón P1 se avanza por los LED en dirección a la derecha. Al llegar al quinto LED, L5, se vuelve a empezar por el primer LED, L1, es decir como si recorriera cíclicamente las opciones. El LED que esté encendido en ese momento parpadeará. Si el parpadeo es corto, la función no está activa, si el parpadeo es más largo la función está activa. Se alterna entre el parpadeo corto y el largo pulsando una sola vez el botón P2.
Una vez que haya ajustado todos los valores según el parpadeo deseado (y, por tanto, activado o desactivado la función), manteniendo pulsados los botones P1+P2 durante 3 segundos, guardará la programación y volverá al modo normal.
También puede que esté satisfecho con todos los ajustes y no quiera cambiar nada, que vuelva desde la programación de nivel II, o que simplemente quiera salir de la programación sin guardar: simplemente mantenga pulsado el botón P1 durante 3 segundos.
A continuación, puede acceder a la programación de nivel II. manteniendo pulsado el botón P2 durante 3 segundos. Pero antes debe seleccionar la función cuyo parámetro desea cambiar.
Programación de nivel II.
Debe encontrarse en la programación de nivel I en la «pantalla I», lo que puede comprobar observando que el LED P1 está encendido y el LED P3 está apagado.
Seleccione la función que desea modificar:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Duración de la pausa | Entrada auxiliar AUX | Desconexión del motor tras el cierre | Fuerza del motor | Retardo de la segunda hoja |
Sitúese en el LED deseado pulsando repetidamente una sola vez el botón P1, como en la programación de nivel I. A la programación de nivel II se accede a continuación manteniendo pulsado el botón P2 durante 3 segundos. El LED P1 dejará de estar encendido y empezará a parpadear rápidamente. ¡Genial, ya está en la programación de nivel II.
Pulsando repetidamente una sola vez el botón P2 seleccionará el valor del parámetro que desea ajustar y, a continuación, pulse una vez el botón P1 para volver a la programación de nivel I.
Para guardar, también debe mantener pulsados los botones P1+P2 durante 3 segundos (en la programación de nivel I.).
Para salir sin guardar, mantenga pulsado 3 segundos solo el botón P1.
No es tan complicado, ¿verdad? La clave está en comprender que, aunque siempre ve cinco LED y tres botones, la señalización de los LED P1 y P2 le permite saber en qué estado se encuentra. Puede que le ayude la siguiente tabla con los estados posibles:
| LED P1 | ||||
|---|---|---|---|---|
| Encendido | Parpadea | Parpadea rápidamente | ||
| LED P3 |
Apagado | Programación de nivel I. "Pantalla I" |
Modo normal |
Programación de nivel II. |
| Encendido |
Programación de nivel I. |
- | - | |
Para que se haga una idea, aquí tiene el esquema completo de programación (Haga clic para abrirlo a tamaño completo):
Si tiene alguna duda, no dude en contactar con nuestro servicio técnico para automatismos NICE.
Conexión de dispositivos externos adicionales al automatismo
|
Si necesita conectar al motor dispositivos adicionales que requieren alimentación externa (por ejemplo, iluminación indicadora, interruptor de llave, lectores de tarjetas, etc.), conecte el dispositivo siguiendo la información que aparece al lado. La tensión suministrada es de 30 Vdc -30% a +50% (con el uso de batería de respaldo de 24Vdc), con una corriente máxima de 200mA. |
||||||||||||
Funciones especiales de la central de control
Borrado de la memoria
- Desconecte la central de control de la red eléctrica (o retire el fusible de alimentación F1) y espere hasta que se apaguen todos los LED.
- En la unidad de control pulse los botones P1 y P2 y manténgalos pulsados (la unidad de control debe permanecer sin alimentación)
- Mientras mantiene pulsados los botones P1 y P2, conecte la unidad de control a la red eléctrica (o inserte el fusible de alimentación)
- Exactamente después de 3 segundos suelte los botones (es decir, durante el tercer segundo)
- Si el proceso de borrado se ha realizado correctamente, todos los LED se apagarán durante un segundo. Si esto no ocurre y los LED siguen parpadeando, es necesario repetir el proceso de borrado desde el principio.
Para comprobar que la memoria se ha borrado correctamente, desconecte la central de control de la red eléctrica (o retire el fusible de alimentación F1) y espere hasta que se apaguen todos los LED. Al volver a conectarla a la red, deberían parpadear todos los LED durante unos seis segundos si se ha borrado por completo. Si los LED solo parpadean durante tres segundos, probablemente el borrado no se ha realizado correctamente y es necesario repetirlo.
Solución de problemas del motor
Si hay algo que no entiende o tiene cualquier otro problema, no dude en póngase en contacto con nuestro servicio técnico para motores NICE.
Según la naturaleza del problema
Durante la instalación (o en caso de fallo del motor), puede encontrarse con alguno de los siguientes problemas:
|
Problema |
Posible solución |
|---|---|
|
No se enciende ningún LED |
Compruebe que la unidad de control recibe alimentación. Puede comprobarlo midiendo la tensión en las entradas 9-10 de la regleta de bornes; debería ser de aproximadamente 30Vdc, o 24Vdc si se alimenta con batería. Compruebe también ambos fusibles y, si es necesario, sustitúyalos por otros nuevos con las mismas características. |
|
El LED P1 parpadea de forma regular, pero el estado de los LED L1 a L5 no se corresponde con los dispositivos conectados |
Desconecte brevemente la central de control de la red eléctrica (o retire el fusible de alimentación F1) y espere hasta que se apaguen todos los LED; es posible que se haya quedado bloqueada en el modo de programación. A continuación, compruebe todas las conexiones de los dispositivos en las entradas 11 a 16. Puede desconectarlos todos y volver a conectarlos uno por uno para identificar el problema. |
|
El LED P1 parpadea cada 4 segundos |
La unidad de control está en modo de espera |
|
La fase de aprendizaje del movimiento de la hoja no se inicia |
La fase de aprendizaje del movimiento de la hoja solo se inicia si aún no se ha realizado o si se ha borrado la memoria. Si el aprendizaje del movimiento de la puerta se ha realizado incorrectamente, primero tendrá que borrar la memoria. |
|
La fase de aprendizaje del movimiento de la hoja nunca se ha realizado y, aun así, no se inicia o funciona de forma anómala |
En primer lugar, compruebe que todos los dispositivos conectados y de seguridad funcionan correctamente. Asegúrese de que ningún dispositivo se active durante el aprendizaje del movimiento de la hoja. Antes de iniciar el aprendizaje, deben estar encendidos los LED de los contactos y el LED P1 debe parpadear una vez por segundo. |
|
La fase de aprendizaje del movimiento de la hoja se ha realizado correctamente, pero la maniobra no se inicia |
Compruebe que los LED de los dispositivos de seguridad FOTO, FOTO1 y FOTO2 (si están conectados) y también los LED de los dispositivos de paso a paso y entrada auxiliar AUX estén encendidos al enviar la orden de movimiento. Si la función FOTOTEST está activa, pero las fotocélulas no funcionan correctamente, el LED de diagnóstico parpadeará 4 veces. |
|
La puerta se mueve, pero se detiene durante el movimiento y empieza a moverse en sentido contrario |
I. Se activan las fotocélulas. Hay varias posibilidades:
Compruebe las conexiones de las fotocélulas y los LED correspondientes. II. La segunda posibilidad es que la puerta sea demasiado pesada para el motor o que las ráfagas de viento la estén bloqueando. En este caso, el motor detecta un consumo elevado y lo interpreta como un obstáculo (el movimiento de la puerta también se puede detener con la mano). El LED de diagnóstico parpadea una vez si el motor M1 ha detectado el obstáculo y dos veces si lo ha detectado el motor M2. Hay dos soluciones: 1. Activar el ajuste para puertas pesadas: Primer nivel (LED P1 encendido): segunda parte (LED P3 encendido)
Activar LED L4 Puertas pesadas
Segundo nivel
En el parámetro Sensibilidad amperométrica (fuerza del motor) ajustar a Todos los LED apagados: nivel 6 (amperometría máx.)
|
Diagnóstico mediante el LED P2
En preparación.
Instalación de la batería de reserva en la central de control NICE MC424L
Batería de reserva NICE PS124 no está incluida de serie en el suministro del accionamiento, pero se puede pedir por separado. Se utiliza en caso de corte del suministro eléctrico, cuando el accionamiento de la puerta se alimenta con ella. La batería se recarga continuamente desde la red eléctrica.
| 1. Abra la pestaña de fijación de la central de control 2. Levante el soporte de la central de control |
3. Abra la central de control 4. Deslice la batería debajo de la central de control 5. Cierre la pestaña de fijación de la central de control |
6. Retire haciendo palanca la tapa de plástico del conector |
|---|---|---|
 |
 |
 |
Características técnicas de la central de control NICE Moonclever MC424L
| Modelo | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Descripción del modelo | Central eléctrica de control para el funcionamiento automático de puertas batientes. Se suministra con central de control NICE MCA2, pero sin receptor de radio. | ||||||||||||||||
| Alimentación | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Potencia absorbida |
170W | ||||||||||||||||
| Fuente de alimentación de reserva | posibilidad de adquirir e instalar batería de reserva NICE PS124 | ||||||||||||||||
| Salida para luz intermitente | para una luz intermitente 24Vdc con bombilla de máx. 25W (p. ej., NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Indicador de salida (S.C.A.) | - para una bombilla de 24Vdc, máx. 5W (tensión de salida +50% -30%); puede controlar un relé pequeño - o para una bombilla de 12Vac, máx. 25W cerradura eléctrica |
||||||||||||||||
| Salida FOTOTEST | 24Vdc máx. 100mA | ||||||||||||||||
| Salida para accesorios | 24Vdc máx. 200mA | ||||||||||||||||
| Entrada STOP | para contactos normalmente cerrados y dispositivos con resistencia constante de 8,2K? | ||||||||||||||||
| Receptor de radio | sin receptor, conector "SM" para receptores NICE SMXI, NICE OXI etc. | ||||||||||||||||
| Entrada de antena | 50? para cable coaxial RG-58 (o similar) | ||||||||||||||||
| Tiempo de funcionamiento | evaluación automática | ||||||||||||||||
| Duración de la pausa | programable a 5, 10, 20, 40, 80 segundos | ||||||||||||||||
| Desconexión del motor tras el cierre | programable a 0; 0,3; 0,7; 1,3; 2 segundos | ||||||||||||||||
| Retardo de la hoja al abrirse | programable al 5, 10, 20, 30, 40% del tiempo de funcionamiento | ||||||||||||||||
| Retardo de la hoja al cerrarse | evaluación automática | ||||||||||||||||
| Salida del motor M1 | para Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Salida del motor M2 | para Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Longitudes máximas del cableado |
|
||||||||||||||||
| Temperatura de funcionamiento | -20°C a +50°C | ||||||||||||||||
| Uso en entornos salinos, ácidos y potencialmente explosivos | no | ||||||||||||||||
| Clase de protección | IP54 | ||||||||||||||||
| Dimensiones | 232×310×122 (an×prof×al) | ||||||||||||||||
| Peso | 4,1kg |
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
