NICE Robus RB400 - motor para puertas correderas independiente (A)
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
En stock
477,89 € con IVA
| Peso |
|---|
| 9,00 kg |
Descripción del producto NICE Robus RB400 - motor para puertas correderas independiente (A)
El motor NICE RB400 ha sido sustituido por un modelo más reciente NICE RBS400. Consulte las ventajas de los modelos más recientes NICE RBS400 y RBS600.
Motor NICE Robus RB400 está diseñado para puertas correderas con un peso de hasta 400 kg y un ancho de paso de hasta 7 m. Dispone de un interruptor electromecánico de parada. El motor es noreversible. Características técnicas detalladas ». Descargar el manual ».
(¿Es adecuado este motor para mí?)
Comparar con otros motores:
| « Motor menos potente | Motor alternativo | Motor más potente » |
|---|---|---|
|
No. |
|
|
Este producto, motor independiente para puerta corredera NICE Robus RB400 (nuestro código NICE-RB400-A), incluye:
- electromecánico motor NICE Robus RB400 con una capacidad de carga de 400 kg y una longitud máxima de hoja de 7m, y con una unidad de control integrada (pero extraíble) unidad de control RBA3R10 sin receptor de señal de radio (OXI).
- 2 × llave de desbloqueo para accionar manualmente el motor (necesaria en caso de corte del suministro eléctrico)
- componentes para instalar el motor, elementos de anclaje y soporte, topes para el interruptor de fin de carrera del motor
- manual de instalación
Kits con descuento que incluyen el motor NICE Robus RB400:
| Kit de motor con accesorios » | Kit de motor con accesorios y cremallera » |
|---|---|
|
Motor Robus para puertas de hasta 400 kg, mando a distancia, fotocélulas y luz intermitente. |
Motor ROBUS para puertas de hasta 400 kg, cremallera, mando a distancia, fotocélulas y luz intermitente. |
| Kit para fabricar una puerta autoportante » | Kit para fabricar una puerta sobre carril » |
Carros con 5 rodamientos, perfil C de acero de 6 m, rampa de entrada, alojamiento, guía, motor y cremallera. |
Ruedas Ø90 mm, carril 3 × 3m galvanizado, topes inferiores, guía, motor y cremallera |
El motor es compacto, seguro y práctico, ideal tanto para uso residencial como comercial. Carcasa resistente a los impactos, cuerpo de aleación de aluminio con recubrimiento epoxi.
El motor es adecuado para automatizar puertas correderas de hasta 400 kg y con una longitud de hoja de 7 m. Estos valores se aplican en las condiciones especificadas por el fabricante, como las condiciones meteorológicas, las variaciones de temperatura, la rigidez de la puerta y, sobre todo, su facilidad de movimiento. No siempre es posible conseguirlo ni se pueden controlar esas condiciones, por lo que recomendamos utilizar el motor NICE Robus RB400 idealmente con puertas que trabajen al 80% de estos valores. Consulte el capítulo Selección del motor para obtener más información.
Tecnología muy fácil de usar BlueBUS permite alimentar y controlar hasta 7 pares de fotocélulas mediante un cable de dos hilos.
El sensor de temperatura ajusta la fuerza de tracción del motor en función de las condiciones climáticas. El motor también incorpora un fusible térmico.
Ajustables la velocidad,, la fuerza y el tiempo de pausa del cierre automático del motor y muchos más; véase Programación.
Diagnóstico mediante de la baliza de señalización.
Piñón módulo 4 es compatible con la cremallera dentada de nuestro catálogo.
Función del motor Robus 400 "La unidad subordinada" garantiza la sincronización automática de dos motores. Esto significa que es posible automatizar dos puertas correderas que se desplazan una frente a la otra.
El motor NICE Robus RB400 es un motor electromecánico adecuado para las condiciones climáticas de Eslovaquia y cumple todas las normas europeas de seguridad.
Accesorios compatibles con el motor NICE Robus RB400
Además, recomendamos comprar accesorios opcionales compatibles con el motor o elegir alguno de los conjuntos ya preparados con precio especial:
| Qué | Por qué | Tipo |
|---|---|---|
| Baliza | La baliza señaliza el movimiento de la puerta mediante destellos; es adecuada para salidas con poca visibilidad. Además, incorpora una antena que aumenta el alcance del mando. | - baliza LED con antena ELDC - luz multifunción WLT - baliza LED solar inalámbrica LLW |
| Fotocélulas | Al cerrar, detectan obstáculos y detienen el movimiento; así, la puerta no golpeará ningún vehículo ni persona. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - inalámbricas FT210B - inalámbricas EPMOW - solares PHW |
| Mando | Para controlar la puerta a distancia. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Receptor | Necesario para controlar la puerta a distancia. | - OXI - OXIBD - OXILR - receptor wifi IT4WIFI - receptor GSM GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antena | Para mejorar el alcance del mando. | - integrada en la baliza ELDC - antena independiente ABFKIT |
| Teclado | Si se olvida el mando a distancia, si recibe muchos vehículos o personas y no quiere dar un mando a cada uno ni tener que abrir manualmente. | - inalámbrica EDSWG - cableado EDSB |
| Selector de llave | Para accionar la puerta con una llave mediante un selector conectado al motor por cable desde cualquier punto. | - de superficie, con bombín sencillo EKS - de superficie, con bombín europeo, EKSEU - empotrado, con bombín sencillo EKSI - empotrado, con bombín europeo EKSIEU |
| Lectores de tarjetas | Accionamiento del motor acercando una tarjeta o un llavero al lector de tarjetas. | - ERA Transponder Reader ETPB |
| Dentado | Imprescindible para automatizar el motor: sin la cremallera, el motor no puede mover la puerta. | - nailon, con refuerzo de acero, 33 cm LZ-1 - nailon, con refuerzo de acero, 1 m LZ-10 - nailon, con refuerzo de acero, invertida, 1 m LZ-15 - de acero, 30x8mm, 1 m LZ-3 - de acero, 30x12mm, 1 m LZ-5 - de acero inoxidable, 30x10mm, 1 m LZ-7 |
| Fuente de alimentación de reserva | Mantiene la puerta en funcionamiento en caso de corte del suministro eléctrico. | - batería de reserva PS124 - alimentación solar SYKCE |
Manuales y documentos para descargar
NICE Robus RB400 en resumen
NICE Robus es una familia irreversibles de motores electromecánicos con reductor para puertas correderas. Se suministran con una centralita integrada (aunque extraíble) centralita NICE RBA3R10 con conector SM para receptores externos receptores de señal de radio NICE SMXI, o bien NICE OXI. Conexiones eléctricas de dispositivos externos (fotocélulas, luz intermitente de señalización, etc.) se simplificaron en la familia NICE Robus de motores para puertas correderas mediante el uso de la tecnología BlueBUS, que permite conectar varios dispositivos a un mismo conector mediante un único cable de dos hilos, cuya polaridad ni siquiera es necesario respetar. El accionamiento automático depende del suministro eléctrico, pero, por supuesto, en caso de corte de corriente es posible desbloquear el motorreductor con una llave de desbloqueo especial y accionar la puerta manualmente. También es posible adquirir por separado una batería de reserva NICE PS124, que permite accionar el motor de la puerta incluso durante un corte del suministro eléctrico.
Elección del motor: ¿es el motor NICE Robus RB400 adecuado para mi puerta?
Cada puerta tiene su propio tamaño (y, por tanto, su brazo de palanca) y peso (y, por tanto, la fuerza de gravedad que actúa sobre el brazo de palanca) y cada motor tiene sus límites. El motor NICE Robus RB400 es apto para puertas de las siguientes longitudes y pesos:
| Número de ciclos por hora Número de ciclos consecutivos |
Peso de la hoja | ||
| Hasta 200kg | 200-400kg | ||
|---|---|---|---|
|
L |
Hasta 4m |
35 |
16 |
| 4-6 m | 23 11 |
11 5 |
|
| 6-7 m | 20 10 |
10 5 |
|
En principio longitud de la hoja determina el número máximo de ciclos por hora y también de ciclos consecutivos; es decir, especifica cuánto tiempo puede estar en funcionamiento el accionamiento. Un mayor peso reduce aún más, en porcentaje, el número de estos ciclos, debido al mayor esfuerzo del accionamiento, y también determina la velocidad máxima permitida con esa carga. El accionamiento está equipado con un dispositivo (protección térmica), que mide tanto la temperatura del motor como la temperatura ambiente y reduce proporcionalmente el número de ciclos posibles.
Límites del accionamiento NICE Robus RB400
Los valores indicados son los recomendados por el fabricante NICE. Por experiencia, recomendamos dejar un margen de aproximadamente el 80 % de los valores indicados:
| Máximo | Recomendado | |
|---|---|---|
| Longitud de la hoja | 7 m | 5 m |
| Peso de la hoja | 400 kg | 320 kg |
Sin embargo, utilizar el accionamiento al máximo reduce su vida útil ; consulte el cálculo orientativo de la vida útil del accionamiento en función de los factores de esfuerzo:
Vida útil del accionamiento NICE Robus RB400
En la siguiente tabla, sume los índices de esfuerzo correspondientes al peso y a la longitud de la hoja, y añada los índices de otros factores, si los hay. A continuación, consulte en el gráfico la vida útil del accionamiento, expresada en número de ciclos.
Ejemplo: Tengo una puerta con una abertura de paso de 4,5 m y un peso de la estructura con relleno de hasta 200 kg (puerta estándar). Calculo un índice de longitud de la hoja de aproximadamente 15, más un índice de peso de la puerta de 10 y, por precaución, añado un índice de temperatura baja de 10 porque los inviernos aquí son más rigurosos; así obtengo un índice total de 35. Calculo un índice de longitud de la hoja de aproximadamente 15 + un índice de peso de la puerta de 10 +, por precaución, añado un índice de temperatura baja de 10 porque los inviernos aquí son más rigurosos; así obtengo un índice total de 35. En el gráfico veo que la vida útil del accionamiento es de aproximadamente 120.000 ciclos. Con 10 maniobras al día, esto corresponde a una vida útil de aproximadamente 32 años.
| Características de la automatización completa | Índice | Gráfico de vida útil |
|---|---|---|
| Peso de la hoja |
El índice total máximo recomendado es hasta el 75 %. (Es decir, 40.000 ciclos, que equivalen a 10 años con un uso normal de 10 ciclos al día)
|
|
| Hasta 200 kg | 15 | |
| 200-400 kg | 50 | |
| Longitud de la hoja | ||
| Hasta 4 m | 15 | |
| 4-6 m | 30 | |
| 6-7 m | 50 | |
| Otros factores (si la probabilidad de que se produzcan es superior al 10 %) | ||
| Temperatura ambiente superior a 40 °C o inferior a 0 °C, o humedad superior al 80 % | 10 | |
| Ambiente polvoriento | 15 | |
| Ambiente salino | 20 | |
| Activación de las fotocélulas | 15 | |
| Activación de la entrada STOP | 25 | |
| Velocidad superior a «L4 - Rápida» | 20 | |
| Función de impulso activada | 25 | |
Instalación del accionamiento NICE Robus RB400
El método de instalación del accionamiento es distinto para una puerta corredera con carril y una puerta corredera autoportante es diferente. Para una puerta corredera con carril, por lo general, el accionamiento se instala a la altura del suelo; para una puerta corredera autoportante es necesario accionamientos elevarlos, por ejemplo, mediante varillas roscadas (varilla roscada Ø8), un soporte fabricado a medida, una base de hormigón u otros métodos similares. El factor decisivo es la altura de montaje de la cremallera, que debe engranar correctamente con el piñón del accionamiento; consulte La cremallera y su tope.
Cableado
La configuración típica (opcional) de conexión del accionamiento con los accesorios es la siguiente:
Lista de accesorios
|
|
Lista de cableado
| Uso | Tipo | Longitud máx. |
|---|---|---|
| A. Alimentación | 3×1,5mm2 | 30m; para longitudes mayores, 3×2,5mm2 + toma de tierra |
| B. Luz intermitente con antena |
2×0,5mm2 |
20m 20m (se recomienda menos de 5m) |
| C. Fotocélulas | 2×0,5mm2 | 30m; para más de 30m, 2×1mm2 |
| D. Selector de llave | 4×0,5mm2 | 50m (o 2 unidades de 2×0,5mm2) |
| E. Bandas de seguridad fijas | 2×0,5mm2 | 30m |
| F. Bandas de seguridad móviles | 2×0,5mm2 | 30m |
Montaje
Véase «¿A qué altura debo instalar el motor".
Cremallera dentada y su tope
El movimiento de la puerta se basa en transmitir el par de giro del piñón del motor a un movimiento lineal mediante la transmisión por cremallera en la cremallera del motor. Los tipos de cremallera dentada más utilizados son dos:
 |
Cremallera de nailon (opcionalmente con refuerzo de acero) – se fija a la puerta con tornillos autorroscantes a través de los ojales. Ideal para puertas relativamente ligeras y cortas. El movimiento es silencioso gracias a la fricción entre el piñón de acero y la cremallera de nailon. |
 |
Cremallera de acero – se fija a la puerta soldando soportes roscados, en los que después se atornilla la cremallera. Se utiliza para puertas más largas y pesadas. El movimiento es algo más ruidoso debido a la fricción del piñón de acero contra la cremallera de acero. |
Lo importante es que el módulo del dentado del motor sea compatible con el módulo de la cremallera dentada. Motor NICE Robus RB400 tiene módulo de dentado 4.
El motor detecta la posición final durante la apertura y el cierre mediante topes de fin de carrera que se montan en la cremallera dentada:

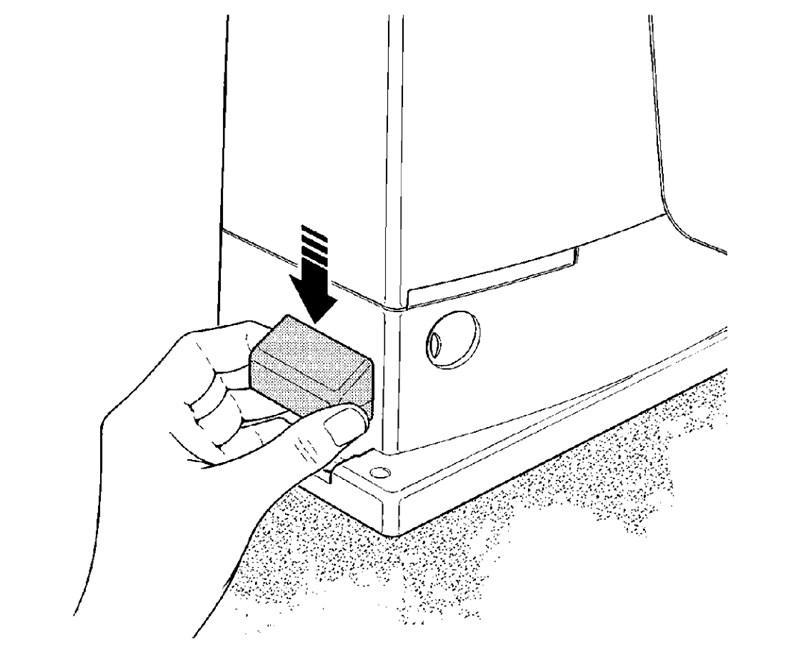

| 1. Nivele el motor mediante los cuatro puntos de regulación | 2. La puerta y el motor deben estar nivelados | 3. Deje una holgura de aproximadamente 1-2 mm entre la cremallera dentada y el piñón del motor, para que el peso de la puerta no se transmita al motor. |
 |
 |
 |
| 4. Apriete el anclaje del motor para que no se mueva cuando entre en funcionamiento | 5. Coloque la puerta en posición abierta/cerrada e instale los topes de fin de carrera de modo que activen el interruptor del motor al llegar a la posición final. | |
 |
 |
Conexión del motor NICE Robus RB400
Antes de conectar, desconectar o modificar el cableado del motor, tanto a la red eléctrica como a los dispositivos adicionales, no olvide cortar la alimentación eléctrica, ya sea desde el disyuntor, retirando el fusible de alimentación, o desconectando la batería de respaldo.
…a la red eléctrica
 |

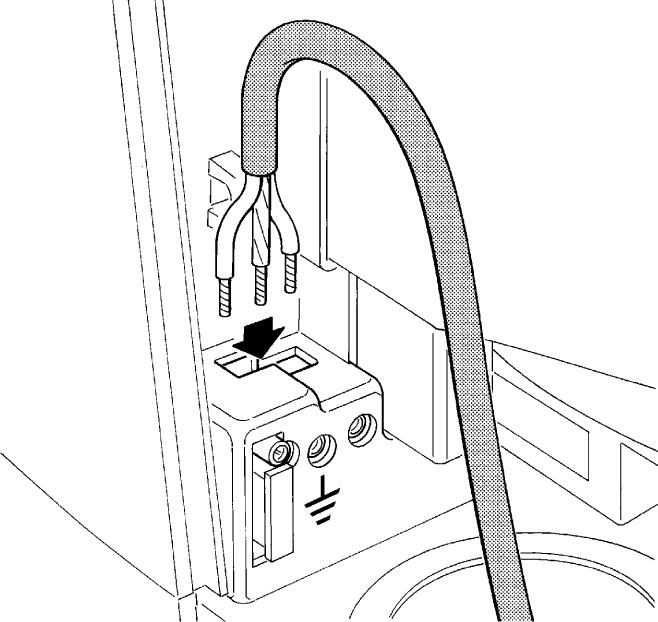

Para que el motor funcione básicamente, solo hay que conectar al motor la alimentación eléctrica.
La conexión es sencilla:
|
…de los dispositivos adicionales

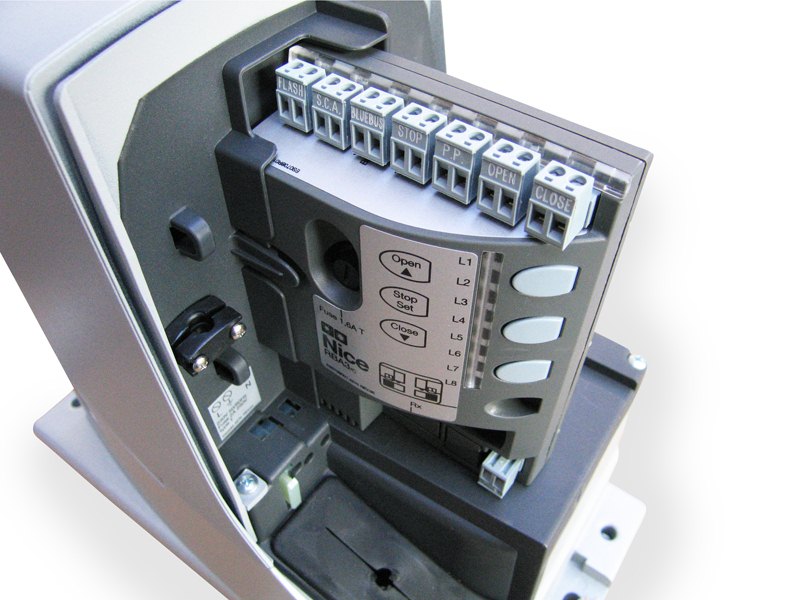

Unidad de control NICE RBA3R10 del motor NICE Robus RB400 permite las siguientes entradas y salidas para dispositivos auxiliares:
| Entrada/salida | Descripción |
|---|---|
| Salida para hasta dos luces de advertencia de 12 V NICE LUCYB (o NICE MLBT) con una bombilla de 12 V y 21 W | |
| S.C.A. (Indicador) |
Salida para indicador (24 V, 4 W). Su funcionamiento se puede configurar mediante la programación del nivel II, función L4; véase Programación del nivel II, L4 – Indicador de salida. |
| Entrada para conectar en paralelo dispositivos compatibles que utilizan la tecnología BlueBUS mediante un cable de dos hilos que transmite tanto la alimentación eléctrica como la señal de comunicación. | |
| STOP (Parar) |
Entrada para dispositivos que detienen el movimiento de la puerta. Se pueden conectar los siguientes dispositivos:
|
| Entrada para dispositivos que controlan el movimiento de la puerta paso a paso (véase Movimiento de la puerta paso a paso). Se pueden conectar dispositivos normalmente abiertos (NO). | |
| OPEN (Abrir) |
Entrada para dispositivos que controlan la apertura de la puerta (véase Apertura de la puerta). Se pueden conectar dispositivos normalmente abiertos (NO). |
| CLOSE (Cerrar) |
Entrada para dispositivos que controlan el cierre de la puerta (véase Cierre de la puerta). Se pueden conectar dispositivos normalmente abiertos (NO). |
| AERIAL (Antena) |
Entrada para la antena del receptor de radio. La antena suele estar integrada de serie en la luz de advertencia, por ejemplo, en NICE LUCYB, NICE MLBT, o bien se puede instalar una antena externa independiente NICE ABFKIT. |
Fusibles del accionamiento
|

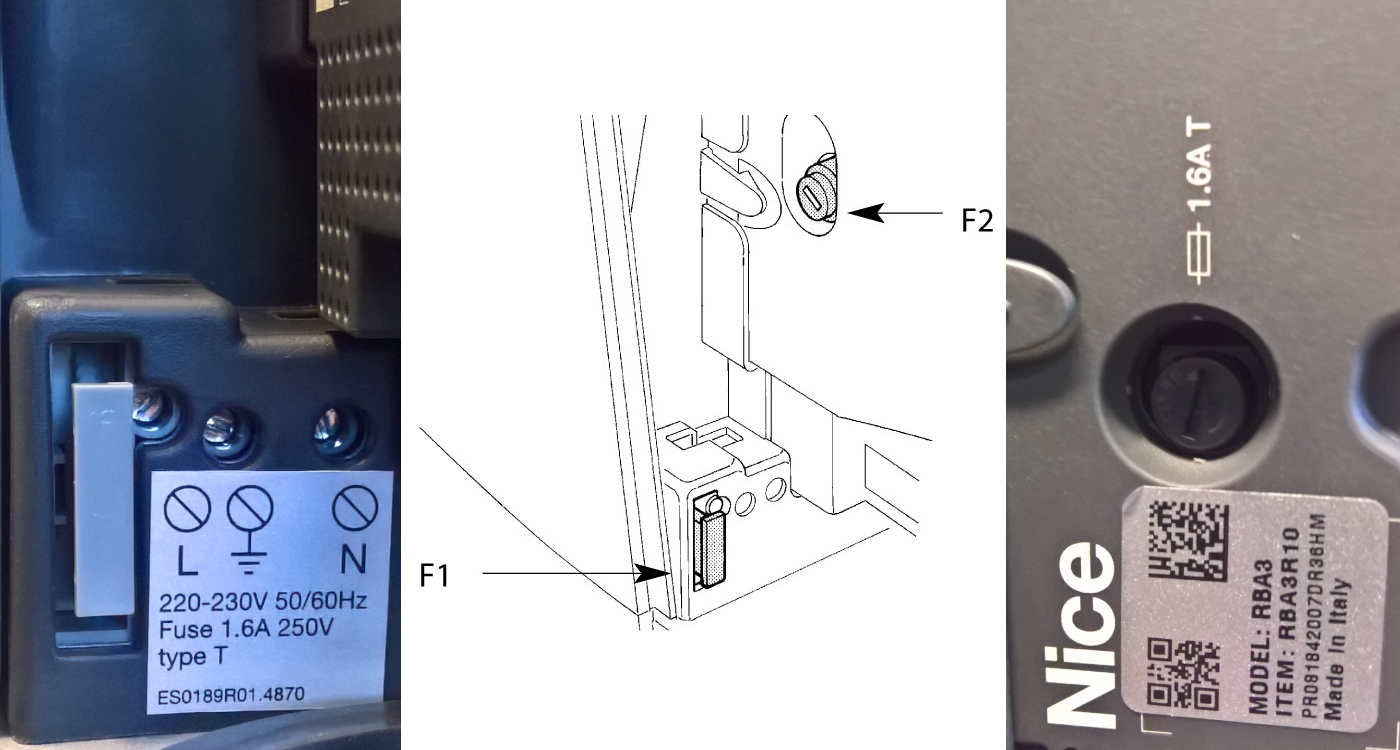

En el accionamiento hay dos fusibles:
|
||||||||||||
Esquema de conexión estándar:
Fotocélulas del accionamiento
La tecnología BlueBUS, muy fácil de usar, permite alimentar y controlar hasta 7 pares de fotocélulas mediante un cable de dos hilos.
Conexión de varios pares de fotocélulas NICE EPMB a la red de datos NICE BlueBUS
Coloque las fotocélulas en la configuración alrededor de la puerta o del portón, siguiendo las configuraciones de ejemplo de conexión completa, y ajuste los puentes según la tabla de puentes de las fotocélulas NICE EPMB del accionamiento de la puerta. Para evitar interferencias entre los pares situados cerca unos de otros, es necesario respetar, de acuerdo con estas configuraciones de ejemplo, la orientación de los transmisores TX y los receptores RX. Conecte las fotocélulas en paralelo según la imagen (no es necesario respetar la polaridad):
Si necesita que las fotocélulas funcionen como dispositivos de apertura de la puerta (véanse FA1 y FA2 en las configuraciones de ejemplo), es decir, que abran la puerta cuando un vehículo pase entre sus ejes ópticos, es necesario interrumpir la conexión A del transmisor TX y del receptor RX, véase la imagen:
Ejemplo de conexión de las fotocélulas
Tabla de puentes de las fotocélulas NICE EPMB del motor de la puerta
 |
Conexión de varios pares de fotocélulas al sistema BlueBUS se realiza ajustando distintas combinaciones de puentes, y cada par conectado debe tener una combinación de puentes única. Hay que asegurarse de que no haya dos pares con la misma combinación en una misma red de datos BlueBUS. En cada par de fotocélulas, el puente del transmisor TX y el del receptor RX deben configurarse con el mismo valor. Si el tipo de puente utiliza solo uno o ningún puente, guarde siempre los restantes para utilizarlos en el futuro. |
| Identificación del par de fotocélulas | Puente mediante combinación de puentes |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Si por cualquier motivo es necesario sustituir una fotocélula, basta con configurar en ella el mismo puente que en la original; no es necesario realizar la fase de reconocimiento de los dispositivos.

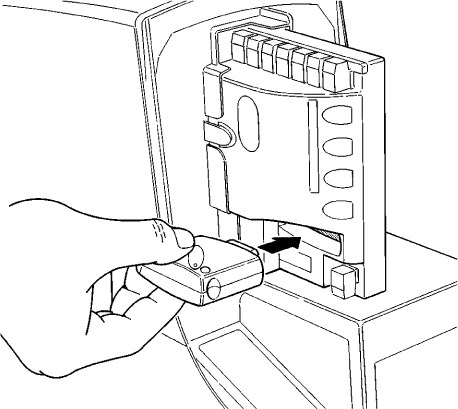

Receptor de señal de radio para motores
 |
Motor NICE Robus RB400 se suministra con central de control NICE RBA3R10, que dispone de un conector SM para conectar un receptor de radio externo (por ejemplo, NICE OXI, NICE SMXI). Este receptor es imprescindible para recibir las órdenes transmitidas desde los mandos a distancia, por lo que es un requisito necesario para accionar la puerta corredera a distancia con el mando a distancia. |

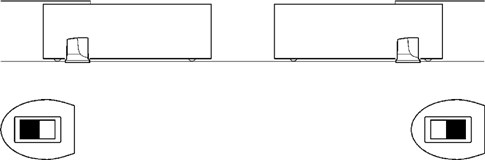

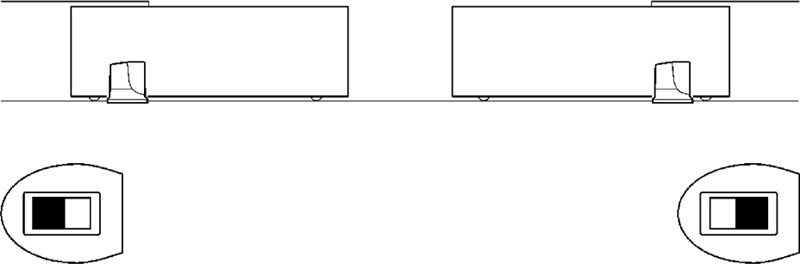

Selección del sentido de movimiento de la puerta
El sentido de apertura de la puerta corredera debe seleccionarse teniendo en cuenta la posición del motor respecto a la hoja de la puerta corredera. Mire la puerta desde el lado en el que está instalado el motor.
 |
 |

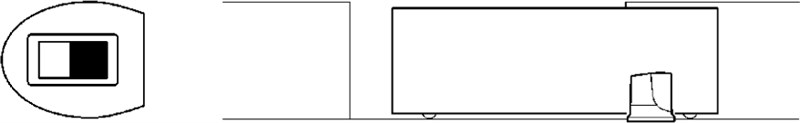

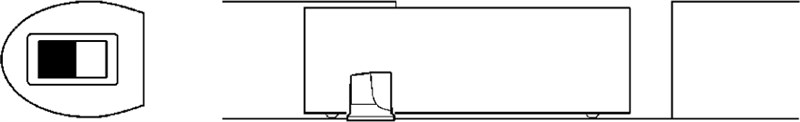

| Si la puerta se abre hacia la izquierda, coloque el interruptor a la izquierda. | Si la puerta se abre hacia la derecha, coloque el interruptor a la derecha. |
El interruptor se encuentra en el lado derecho de la central de control RBA3R10 en el centro.
Reconocimiento de los dispositivos conectados al motor
Después de conectar, desconectar o modificar el cableado de los dispositivos adicionales en las entradas BlueBUS y STOP debe realizarse la fase de reconocimiento de los dispositivos adicionales. El motor le avisará de que debe realizar esta operación mediante el parpadeo de los LED L1 y L2.
 |
|

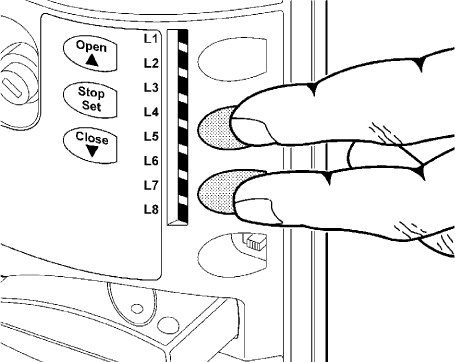

Evaluación de la longitud de la hoja de la puerta
Para que el movimiento de la puerta funcione correctamente (en concreto, para calcular el recorrido de aceleración y deceleración y la apertura parcial), el motor debe detectar por sí mismo la longitud de la hoja de la puerta. Durante esta operación, el motor mueve la puerta de un tope al otro y detecta la longitud de la puerta mediante un interruptor.
 |
|
Programación del motor
El motor Robus permite programar varias funciones, ya sea activándolas o desactivándolas mediante la programación de nivel I, o ajustando el parámetro predefinido mediante la programación de nivel II.
Centralita RBA3R10 dispone de tres botones para controlar y programar el motor:
 |
Botón | Uso |
|---|---|---|
| Open | El botón permite enviar al motor la orden de abrir la puerta. También sirve durante la programación para aumentar el valor del parámetro que se está programando. | |
| Stop/Set | El botón permite enviar al motor la orden de detener la puerta. La primera vez, manténgalo pulsado durante 5 segundos para acceder a la programación de nivel I. Manténgalo pulsado de nuevo para acceder a la programación de nivel II de la LED actual. | |
| Close | El botón permite enviar al motor la orden de cerrar la puerta. También sirve durante la programación para reducir el valor del parámetro que se está programando. |
Programación de nivel I
En el nivel I, la programación activa o desactiva la función correspondiente. Si una función está activada, el LED correspondiente de la centralita permanece encendido. De fábrica, todas las funciones están desactivadas.
Para acceder a la programación de nivel I, mantenga pulsado el botón «Stop/Set» durante aproximadamente 5 segundos, hasta que parpadee el LED L1. A continuación, use los botones «Open» y «Close» para desplazar hacia arriba o hacia abajo el LED seleccionado. Dispone de 10 segundos para cada operación; de lo contrario, el motor saldrá del modo de programación. Cuando el LED parpadeante quede sobre el LED de la función que desea activar o desactivar, pulse una vez el botón «Stop/Set»: el parpadeo se acelerará (función activada) o se ralentizará (función desactivada). Después, deje que el motor salga del modo de programación, lo que hará en un plazo de 10 segundos. Si todo ha ido bien, el LED de la función activada permanecerá encendido.
Lista de funciones que se pueden activar mediante programación:
| LED | Función | Descripción |
|---|---|---|
| L1 | Cierre automático | Transcurrido cierto tiempo (que se ajusta en «Programación de nivel II - Tiempo de pausa» desde la apertura de la puerta, esta comenzará a cerrarse automáticamente. Si la función está desactivada, la puerta solo podrá accionarse mediante una orden del mando a distancia de la puerta o similar. |
| L2 | Cerrar tras la interrupción de las fotocélulas |
Esta función permite mantener la puerta abierta únicamente el tiempo imprescindible para que pase el vehículo. Cuando las fotocélulas queden libres (una vez que el vehículo haya pasado), la puerta comenzará a cerrarse automáticamente al cabo de 5 segundos. Esta función puede comportarse de dos maneras, según esté activado o no el cierre automático (véase la función anterior). Cierre automático activado : la puerta se detiene cuando las fotocélulas quedan libres y comienza a cerrarse al cabo de 5 segundos. Esto significa que puede que no se abra por completo. |
| L3 | Cierre siempre | Tras un corte de suministro eléctrico, la puerta se quedará como estaba (si esta función está desactivada) o se cerrará (si está activada). |
| L4 | Modo de espera | Esta función permite reducir al mínimo el consumo eléctrico. Es ideal para el funcionamiento con batería de respaldo (por ejemplo, NICE PS124). Si la función está activada, la centralita se apaga un minuto después del último movimiento de la puerta. entrada BlueBUS (y, por tanto, todos los dispositivos conectados a ella) y todos los LED, excepto el LED BlueBUS, que parpadeará lentamente. En este estado, si se recibe una orden, la centralita se reiniciará primero y, solo entonces, ejecutará la orden. |
| L5 | Impulso | Desactiva el arranque progresivo del motor al inicio de la maniobra y hace que arranque directamente con fuerza máxima. Adecuado cuando hay mucha fricción o es necesario abrirse paso entre la nieve y el hielo, por lo que esta función resulta especialmente útil en invierno. Por otro lado, reduce la vida útil del accionamiento. |
| L6 | Preaviso luminoso | Al recibir la señal para mover la puerta, primero baliza avisa al entorno mediante destellos durante tres segundos y, a continuación, inicia la maniobra de movimiento solicitada. |
| L7 | Cerrar significa apertura parcial | La orden cerrar siempre inicia la maniobra de apertura parcial de la puerta. |
| L8 | Unidad subordinada | La activación de esta función es útil al instalar dos puertas correderas automatizadas enfrentadas — un accionamiento es el maestro del otro. El accionamiento subordinado tiene activada esta función y está sincronizado con el accionamiento maestro a través de la entrada BlueBUS. Para más información, consulte Robus en modo de unidad subordinada. |
Programación de nivel II
En el nivel II, la programación permite configurar los valores de determinadas funciones (estas funciones son distintas de las del nivel I)).
Olvídese de la programación de nivel I. Para acceder a la programación de nivel II, mantenga pulsado el botón «Stop/Set» durante aproximadamente 5 segundos, hasta que parpadee el LED L1. A continuación, use los botones «Open» y «Close» para desplazar hacia arriba o hacia abajo el LED seleccionado. Dispone de 10 segundos para cada acción; de lo contrario, el accionamiento saldrá del modo de programación. Cuando el LED parpadeante quede situado sobre el LED de la función cuyo parámetro desea configurar, mantenga pulsado el botón «Stop/Set» para acceder a la configuración de ese LED. El LED que permanece encendido (mientras mantiene pulsado «Stop/Set») indica el valor actual del parámetro. Puede aumentar o reducir este valor con los botones «Open» y "Close» (manteniendo pulsado el botón «Stop/Set»); después, suelte «Stop/Set» y espere a que el accionamiento salga del modo de programación, lo que hará en un máximo de 10 segundos. Para comprobar que todo se ha realizado correctamente, repita el procedimiento sin cambiar el valor del parámetro.
Lista de funciones programables y configurables:
|
LED de entrada — Nombre |
LED de configuración — Valor |
|---|---|
| L1 — Tiempo de pausa Si el valor «Cierre automático» está activado en la programación de nivel I, |
L1 — 5 segundos L2 — 15 segundos L3 — 30 segundos L4 — 45 segundos L5 — 60 segundos L6 — 80 segundos L7 — 120 segundos L8 — 180 segundos |
|
Configura la secuencia de movimiento de la puerta que se activa al pulsar repetidamente, por ejemplo, el botón del mando de la puerta o al accionar la entrada PASO A PASO (también denominada P.P., o Paso a paso). |
L1 — Abrir/Parar/Cerrar/Parar L2 — Abrir/Parar/Cerrar/Abrir L3 — Abrir/Cerrar/Abrir/Cerrar L4 — Modo comunitario L5 — Modo comunitario tras dos paradas L6 — Apertura parcial paso a paso tras dos pulsaciones L7 — Hombre presente L8 — Apertura semiautomática, cierre con hombre presente |
|
Configura la velocidad de movimiento de la puerta durante el recorrido normal (no durante el arranque ni la desaceleración). |
L1 — Muy lenta (30 %) L2 — Lenta (45 %) L3 — Media (55 %) L4 — Rápida (70 %) L5 — Muy rápida (85 %) L6 — Extremadamente rápida (100 %) L7 — Abre «Rápido» y cierra «Lento» L8 — Abre «Extremadamente rápido» y cierra «Rápido» |
|
Configura cuándo se debe enviar una señal a la salida S.C.A. (24 V −30 % +50 %, con una potencia máxima de 4 W) |
L1 — Apertura de la puerta L2 — Puerta cerrada L3 — Puerta abierta L4 — Segunda salida de radio L5 — Tercera salida de radio L6 — Cuarta salida de radio L7 — Mantenimiento L8 — Cerradura eléctrica |
|
Indica el sistema de control de la fuerza del motor el peso de la puerta. Este sistema también evalúa la temperatura ambiente y ajusta automáticamente la fuerza del motor, por ejemplo, aumentándola cuando las temperaturas son muy bajas. |
L1 — Puerta ultraligera L2 — Puerta muy ligera L3 — Puerta ligera L4 — Puerta de peso medio L5 — Puerta algo pesada L6 — Puerta pesada L7 — Puerta muy pesada L8 — Puerta superpesada |
|
Ajusta la longitud del recorrido durante la apertura parcial. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Ajusta el número de maniobras de la puerta tras el cual el accionamiento indicará que es necesario realizar el mantenimiento. |
L1 — Automáticamente (el accionamiento lo calcula automáticamente en función de la dificultad de las maniobras) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Reproduce los mensajes de los últimos 8 errores como máximo. |
L1 — Resultado de la 1.ª maniobra L2 — Resultado de la 2.ª maniobra L3 — Resultado de la 3.ª maniobra L4 — Resultado de la 4.ª maniobra L5 — Resultado de la 5.ª maniobra L6 — Resultado de la 6.ª maniobra L7 — Resultado de la 7.ª maniobra L8 — Resultado de la 8.ª maniobra |

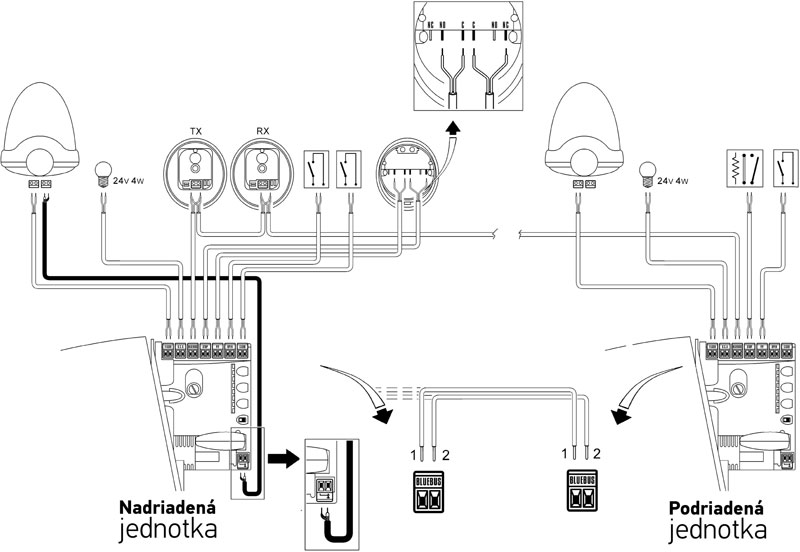

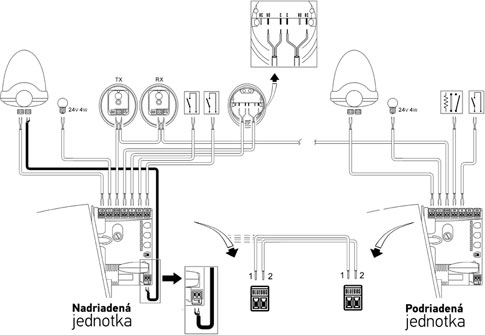

Automatización de dos puertas correderas enfrentadas mediante dos accionamientos NICE Robus RB400
Si necesita automatizar dos puertas correderas enfrentadas, accionamientos Robus permiten conectarse en modo de unidad subordinada. El principio de funcionamiento es que un accionamiento es maestro y envía órdenes al otro, esclavo.. Todos los accionamientos Robus vienen configurados de fábrica como maestros, por lo que es necesario configurar este parámetro en el accionamiento subordinado en la programación de nivel I. mediante función L8: unidad subordinada.
Limitaciones de la conexión de las unidades maestra y subordinada
- No es posible abrir la puerta accionada por la unidad subordinada de otra forma que no sea completamente (no es posible apertura parcial).
- Todos los dispositivos (fotocélulas, receptor, etc.) deben conectarse a la unidad maestra. A la unidad subordinada solo se pueden conectar: luz de advertencia, indicador de salida S.C.A., dispositivos a la entrada STOP y P.P. (también denominada STEP-BY-STEP, o Paso a paso), entradas OPEN y CLOSE se ignoran.
- Si desea utilizar una batería de reserva (NICE PS124), cada accionamiento debe tener la suya propia.
- Se ignoran todas las funciones programadas en la unidad subordinada, excepto las programadas en:
| Programación de nivel I. | Programación de nivel II. |
|---|---|
| L4 - Modo de espera | L3 - Velocidad del motor |
| L5 - Pico | L4 - Indicador de salida |
| L8 - Unidad subordinada | L5 - Fuerza del motor |
| L8 - Archivo de errores |
Procedimiento de instalación de dos motores Robus en modo de unidad subordinada
1. Instale las puertas y los motores y configure los sentidos de apertura según:
2. Conecte los motores según el esquema (debe respetarse la polaridad de conexión BlueBUS entre los motores):
3. Conecte la alimentación eléctrica a ambos motores
4. En la unidad subordinada, configure el parámetro en la programación de nivel II L8 - Unidad subordinada
5. Realice la fase de reconocimiento de los dispositivos conectados en la unidad subordinada
6. Realice la fase de reconocimiento de los dispositivos conectados en la unidad principal
7. Realice la fase de reconocimiento de la longitud de la hoja en la unidad principal
Conexión de dispositivos externos adicionales al motor
 |
Si necesita conectar al motor dispositivos adicionales que requieran alimentación externa (por ejemplo, iluminación indicadora, interruptor de llave, tarjetas magnéticas, etc.), conecte el dispositivo como se muestra en la imagen. La tensión suministrada es de 24 V CC, de −30 % a +50 %, con una corriente máxima de 100 mA. |
Funciones especiales del motor
Puerta permanentemente abierta
Si la orden de entrada STEP-BY-STEP (también denominada P.P. o paso a paso) dura más de 2 segundos, la unidad de control mantendrá la puerta abierta mientras dure la orden. Esta función resulta útil en combinación con un temporizador.
Movimiento forzado
Si falla algún dispositivo de seguridad o, por ejemplo, un obstáculo imposible de retirar entra en el haz de las fotocélulas y, por motivos de seguridad, la puerta no se mueve, es posible activar el modo «Hombre presente», de forma permanente en la programación de nivel II mediante el ajuste L2 - Tipo de funcionamiento paso a paso al valor L7 - Hombre presente, o temporalmente:
- Dé una orden a la puerta (con el mando a distancia, con el interruptor de llave etc.)
- Si hay algún problema, la puerta no se moverá y la luz intermitente probablemente indicará un error.
- Por eso, vuelva a dar la orden antes de que transcurran 3 segundos desde la orden anterior y manténgala pulsada.
- Mientras mantenga pulsada la orden, la puerta se moverá; al soltarla, se detendrá.
Aviso de mantenimiento
En la programación de nivel II en el apartado L7 - Aviso de mantenimiento se configura el número de ciclos tras el cual el motor debe indicar que necesita mantenimiento (revisión). El motor lo indica mediante la luz intermitente (o en la salida S.C.A., si está configurada en la programación de nivel II en el apartado L4 - Indicador de salida nivel L7 - Mantenimiento) de la siguiente manera:
| Número de ciclos | Señalización mediante la luz intermitente | Señalización mediante el indicador de salida S.C.A. |
|---|---|---|
| menos del 80 % del límite | Funcionamiento normal; parpadea a intervalos de medio segundo. | «Permanece encendido» durante 2 segundos después de iniciar la apertura. |
| 80-100 % del límite | Permanece encendido durante 2 s después de iniciar la maniobra y luego continúa con el funcionamiento normal. | Parpadea durante la maniobra. |
| más del 100 % del límite | Permanece encendido durante 2 s después de iniciar la maniobra, continúa con el funcionamiento normal y permanece encendido durante 2 s al finalizar la maniobra. | Parpadea continuamente. |
Encontrará en el manual, en el capítulo 7.4.3, cómo borrar el aviso de mantenimiento y consultar el número actual de maniobras con respecto al límite.
Solución de problemas del motor
Si algo no le queda claro o tiene cualquier otro problema, no dude en ponerse en contacto con nuestro soporte técnico para motores NICE.
Según la naturaleza del problema
Durante el montaje (o si falla el motor), puede encontrarse con alguno de los siguientes problemas:
|
Problema |
Posible solución |
|---|---|
|
La puerta no responde a la orden del mando a distancia y el LED del mando no se enciende. |
Compruebe si las pilas del mando del motor están en buen estado; si no, cámbielas. Encontrará las instrucciones en el manual del mando correspondiente. |
|
La puerta no responde a la orden del mando a distancia, pero el LED del mando se enciende. |
Compruebe si el mando a distancia se ha guardado en la memoria del receptor correctamente o, en su caso, intente mando a distancia volver a guardarlo. |
|
La puerta no se mueve y el LED BlueBUS no parpadea.
|
Compruebe si el motor está alimentado a 230 V. Si es así, compruebe los dos fusibles y, si es necesario, sustitúyalos por otros nuevos con las mismas características. |
|
La puerta no se mueve y la luz intermitente no parpadea. |
Compruebe si el motor ha registrado la orden. Al enviar una orden con el mando a distancia debería el LED BlueBUS parpadear rápidamente dos veces. Si la orden se envía desde otro dispositivo a través de la entrada STEP-BY-STEP (P.P.), debería encenderse el LED correspondiente de la entrada STEP-BY-STEP. |
|
La puerta no se mueve y la luz intermitente parpadea varias veces. |
Cuente los destellos y consulte Diagnóstico mediante los destellos de la luz intermitente. |
|
La puerta se mueve, pero se detiene de repente y empieza a moverse en sentido contrario. |
La fuerza del motor programada probablemente sea demasiado baja para su puerta. Compruebe que no haya obstáculos que impidan el movimiento de la puerta y, si es necesario, aumente la fuerza del motor o active la función Impulso. |
|
La puerta se pone en marcha, pero la luz intermitente no funciona. |
Compruebe si hay tensión en la salida FLASH durante la maniobra de la puerta (la tensión no es relevante; aprox. 10-30 Vdc). Si hay tensión en la salida, el problema estará en la luz intermitente, pruebe a sustituirla por una similar para comprobar si funciona. Si no hay tensión en la salida, la salida FLASH puede estar sobrecargada; compruebe si hay algún cortocircuito en el cableado. |
|
La puerta se pone en marcha, pero la salida S.C.A. no funciona. |
Averigüe qué tipo de función está programada para la salida S.C.A. y, si la salida debería parpadear, compruebe si hay tensión (aproximadamente 24 Vdc). Si hay tensión en la salida, el problema estará en la bombilla; pruebe a sustituirla por una similar para comprobar si funciona. Si no hay tensión en la salida, la salida S.C.A. puede estar sobrecargada; compruebe si hay algún cortocircuito en el cableado. |
Diagnóstico mediante los destellos de la luz intermitente
Durante la maniobra de la puerta, luz intermitente parpadea regularmente cada segundo. Si se produce un problema, la luz intermitente indica el error mediante dos series consecutivas de destellos más rápidos.
|
Serie de destellos |
Error |
Solución |
|---|---|---|
|
1 destello 1 segundo de pausa 1 destello |
Error de BlueBUS
|
Los dispositivos conectados a la entrada BlueBUS no coinciden con los detectados durante la fase de detección de dispositivos.. Vuelva a realizar la fase de detección. Si no funciona, inténtelo una vez más; de lo contrario, deberá identificar el dispositivo defectuoso mediante el método de eliminación y sustituirlo (comprarlo, reclamar la garantía o repararlo). |
|
2 destellos 1 segundo de pausa 2 destellos |
Activación de la fotocélula |
Se activan las fotocélulas, lo cual es normal si el haz se interrumpe al cerrar la puerta. Si el haz no se ha interrumpido, es posible que las fotocélulas estén sucias, deslumbradas o averiadas. |
|
3 destellos 1 segundo de pausa 3 destellos |
Activación del limitador de fuerza del motor
|
Durante el movimiento, la puerta detecta un aumento de la fricción; puede que la puerta no esté bien ajustada. Intente moverla manualmente y reajustarla. En caso contrario, normalmente basta con aumentar la fuerza del motor, o bien activar la función Arranque.. Otro posible problema es que el tope inferior esté demasiado alto. |
|
4 destellos 1 segundo de pausa 4 destellos |
Activación de la entrada STOP
|
Se ha enviado una orden a la entrada STOP, así que, si se trata de un comportamiento no solicitado, compruebe los dispositivos conectados a ella. |
|
5 destellos 1 segundo de pausa 5 destellos |
Error interno de la unidad de control |
Espere 30 segundos y vuelva a intentarlo. Si el problema persiste, intente reiniciándola.. De lo contrario, probablemente será necesario reparar o sustituir la unidad de control. |
|
6 destellos 1 segundo de pausa 6 destellos |
Se ha alcanzado el límite horario de maniobras. |
Espere unos minutos hasta que el limitador de ciclos baje por debajo del valor límite. |
|
7 destellos 1 segundo de pausa 7 destellos |
Error interno de los circuitos electrónicos. |
Desconecte por completo el motor durante unos segundos y vuelva a intentarlo. Si persiste restablézcala. De lo contrario, probablemente será necesario reparar o sustituir la central de control. |
|
8 destellos 1 segundo de pausa 8 destellos |
Orden permanente activa.
|
Se está enviando continuamente una orden al motor; compruebe los dispositivos conectados a la entrada OPEN. Probablemente se trate de un temporizador, si tiene uno conectado.
|
Diagnóstico mediante el parpadeo de los LED
En la central de control RBA3R10 del motor NICE Robus RB400 hay dos conjuntos de LED que, mediante su parpadeo o iluminación, indican el funcionamiento normal de la central de control o diagnostican errores, según las tablas siguientes.
LED horizontales BLUEBUS, STOP, PP, OPEN, CLOSE
|
Señalización |
Estado |
Solución |
|---|---|---|
|
LED BlueBUS |
||
|
Apagado |
Error
|
Compruebe la conexión a la red eléctrica, y si es correcta, compruebe los fusibles F1 y F2 y, si es necesario, sustitúyalos por otros nuevos con las mismas características. |
|
Encendido |
Error grave
|
Pruebe a desconectar la central de control, o bien todas las entradas. Si no funciona, restablézcala; si sigue sin funcionar, probablemente habrá que sustituir la central de control. |
|
Parpadeo a intervalos de un segundo |
Todo correcto |
Funcionamiento normal de la central de control. |
|
2 destellos rápidos |
Ha cambiado el estado de las entradas |
Funcionamiento normal: ha cambiado el estado de la entrada STEP-BY-STEP, STOP, OPEN, CLOSE, se han activado las fotocélulas, o el motor ha recibido una orden del mando a distancia. |
|
Series de destellos separadas por una pausa de un segundo |
Varias posibilidades |
El número de destellos de la serie corresponde al diagnóstico de errores indicado por el piloto luminoso. |
|
LED STOP (Parada) |
||
|
Apagado |
Se ha activado la entrada STOP |
Compruebe los dispositivos conectados a la entrada STOP. |
|
Encendido |
Todo correcto |
La entrada STOP no está activa. |
|
LED STEP-BY-STEP (también identificado como P.P., paso a paso) |
||
|
Apagado |
Todo correcto |
Entrada STEP-BY-STEP no está activa. |
|
Encendido |
Se ha activado la entrada STEP-BY-STEP |
Funcionamiento normal de la central de control, si había un dispositivo activo conectado a la entrada STEP-BY-STEP. |
|
LED OPEN (Abrir) |
||
|
Apagado |
Todo correcto |
Entrada OPEN no está activa.
|
|
Encendido |
Se ha activado la entrada OPEN |
Funcionamiento normal de la central de control, si había un dispositivo activo conectado a la entrada OPEN. |
|
LED CLOSE (Cerrar) |
||
|
Apagado |
Todo correcto |
Entrada CLOSE no está activa.
|
|
Encendido |
Se ha activado la entrada CLOSE |
Funcionamiento normal de la central de control, si había un dispositivo activo conectado a la entrada CLOSE. |
LED verticales L1–L8
|
Señalización |
Solución |
|---|---|
|
LED 1 |
|
|
Apagado |
Durante el funcionamiento normal, indica que la función Cierre automático no está activada. |
|
Encendido |
Durante el funcionamiento normal, indica que la función Cierre automático está activada. |
|
Parpadea |
|
|
LED 2 |
|
|
Apagado |
Durante el funcionamiento normal, indica que la función Cerrar tras la interrupción de las fotocélulas no está activada. |
|
Encendido |
Durante el funcionamiento normal, indica que la función Cerrar tras la interrupción de las fotocélulas está activada. |
|
Parpadea |
|
|
LED 3 |
|
|
Apagado |
Durante el funcionamiento normal, indica que la función Cerrar siempre no está activada. |
|
Encendido |
Durante el funcionamiento normal, indica que la función Siempre cerrado está activada. |
|
Parpadea |
|
|
LED 4 |
|
|
Apagado |
Durante el funcionamiento normal, indica que la función de modo de espera no está activada. |
|
Encendido |
Durante el funcionamiento normal, indica que la función de modo de espera está activada. |
|
Parpadea |
|
|
LED 5 |
|
|
Apagado |
Durante el funcionamiento normal, indica que la función Pico no está activada. |
|
Encendido |
Durante el funcionamiento normal, indica que la función Pico está activada. |
|
Parpadea |
Se está programando la función. |
|
LED 6 |
|
|
Apagado |
Durante el funcionamiento normal, indica que la función Preaviso de parpadeo no está activada. |
|
Encendido |
Durante el funcionamiento normal, indica que la función Preaviso de parpadeo está activada. |
|
Parpadea |
Se está programando la función. |
|
LED 7 |
|
|
Apagado |
Durante el funcionamiento normal, indica que la función Cerrar significa apertura parcial no está activada. |
|
Encendido |
Durante el funcionamiento normal, indica que la función Cerrar significa apertura parcial está activada. |
|
Parpadea |
Se está programando la función. |
|
LED 8 |
|
|
Apagado |
Durante el funcionamiento normal, indica que la función Unidad esclava no está activada. |
|
Encendido |
Durante el funcionamiento normal, indica que la función Unidad esclava está activada. |
|
Parpadea |
Se está programando la función. |
Instalación de la batería de reserva para el motor NICE Robus 400
Batería de reserva NICE PS124 no se incluye de serie con el suministro del motor, pero se puede pedir por separado. Se utiliza en caso de corte del suministro eléctrico, cuando el motor de la puerta se alimenta con ella. La batería se recarga continuamente desde la red eléctrica.
| 1. Retire la tapa de plástico del conector de la batería haciendo palanca | 2. Conecte la batería al conector y colóquela junto a la unidad de control |
|---|---|
 |
 |
Desbloqueo manual del motor NICE Robus RB400
 |
En caso de corte del suministro eléctrico, no podrá accionar la puerta con el mando a distancia. Por eso, es posible desbloquear el motor con la llave de desbloqueo y mover la puerta manualmente: |
| 1. Deslice la tapa de la cerradura de desbloqueo | 2. Introduzca la llave de desbloqueo y gírela en el sentido de las agujas del reloj |
|---|---|
 |
 |
| 3. Tire de la palanca de desbloqueo | 4. Ahora puede mover la puerta manualmente |
 |
 |
Características técnicas del motor NICE Robus RB400
| Modelo | NICE Robus RB400 |
|---|---|
| Descripción del tipo | Motorreductor electromecánico para el funcionamiento automático de puertas correderas en entornos privados. Se suministra con unidad de control NICE RBA3R10, pero sin receptor de radio. |
| Piñón | Número de dientes: 15 Módulo del diente: 4 Paso: 12,6mm Diámetro primitivo: 60mm |
| Par de torsión [Fuerza] |
12Nm [400N] - necesaria para iniciar el movimiento de la hoja |
| Par nominal [Fuerza nominal] |
6Nm [200N] - necesaria para mantener la hoja en movimiento |
| Velocidad | 0,34 m/s |
| Velocidad nominal | 0,18 m/s |
| Límite de ciclos consecutivos | 100 ciclos/día (la central de control limitará la cantidad según las restricciones; véase Selección del accionamiento) |
| Límite de funcionamiento | 10 minutos (la central de control limitará el tiempo según las restricciones; véase Selección del accionamiento) |
| Vida útil | de 250.000 a 20.000 ciclos, en función del peso y la longitud de la hoja, así como del ajuste del accionamiento |
| Alimentación | 230V (+10% -15%) 50/60Hz |
|
Potencia absorbida |
250W [1,1A] |
| Clase de aislamiento | 1 - requiere puesta a tierra |
| Alimentación de emergencia | se puede adquirir e instalar la batería de emergencia NICE PS124 |
| Salida para luz intermitente | para dos luces intermitentes de 12V con bombilla de 21W (por ejemplo, NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Indicador de salida (S.C.A.) | para una bombilla de 21V, máx. 4W (tensión de salida +50% -30%); puede controlar un relé pequeño |
| Salida BlueBUS | una salida para hasta 15 dispositivos BlueBUS |
| Entrada STOP | para contactos normalmente abiertos, normalmente cerrados y dispositivos con resistencia constante de 8,2KΩ |
| Entrada STEP-BY-STEP (P.P., paso a paso) | normalmente abierta (al cerrarse genera la orden «Paso a paso") |
| Entrada OPEN | normalmente abierta (al cerrarse genera la orden «Abrir") |
| Entrada CLOSE | normalmente abierta (al cerrarse genera la orden «Cerrar") |
| Receptor de radio | sin receptor; conector «SM» para receptores NICE SMXI, NICE OXI etc. |
| Entrada de antena | 52Ω para cable coaxial RG-58 (o similar) |
| Funciones de programación | 8 funciones de activación/desactivación (Programación de nivel I.) 8 funciones ajustables (Programación de nivel II.) |
| Funciones de autodiagnóstico |
evaluación de la longitud de la hoja (cálculo de las distancias de arranque y parada, cálculo del punto de apertura parcial) |
| Temperatura de funcionamiento | de -20°C a +50°C |
| Uso en ambientes salinos, ácidos y potencialmente explosivos | no |
| Grado de protección | IP44 |
| Dimensiones | 195×330×277 (an×l×al) |
| Peso | 8kg |
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
