Descripción del producto NICE Road RD400 - motor independiente para puertas correderas (A)
Motor NICE Road RD400 está destinado a puertas correderas un peso de hasta 400 kg y una anchura de paso de hasta 8 m (longitud recomendada: máximo 5 m). Tiene un interruptor electromecánico de parada. El motor es no reversible. El motor es noreversible. Características técnicas detalladas ». Descargar el manual ».
Alimentación: La central de control RD400 se conecta a 230 V AC; el motor funciona a 24 V DC. El motor incorpora un receptor de radio y admite una batería de reserva opcional NICE PS124.
(¿Es este motor adecuado para mí?)
Compárelo con otros motores:
Resumen del motor NICE Road RD400
El RD400 utiliza conexiones de relé convencionales para los accesorios. La elección depende del peso y la longitud de la hoja, la resistencia al movimiento, el número de ciclos y la compatibilidad de los accesorios.
NICE Road RD400
- Peso máx.: hasta 400 kg
- Longitud máx. de la hoja: hasta 8 m
Motor de 24 V DC; entradas de relé convencionales; receptor de radio integrado.
Este producto, el motor independiente para puerta corredera NICE Road RD400 (nuestro código NICE-RD400-A), incluye:
- electromecánico motor NICE Road RD400 con una capacidad de 400 kg y una longitud máxima de hoja de 8 m, y con una central integrada (pero extraíble) central de control RBA4R10 con receptor de señal de radio integrado (si desea controlar la puerta mediante mando a distancia, no es necesario comprar un receptor por separado).
- 2 × llaves de desbloqueo para accionar el motor manualmente (necesarias en caso de corte del suministro eléctrico)
- componentes para el montaje del motor, elementos de anclaje y soporte, topes para el final de carrera del motor
- manual de instalación
Kits a precio especial que incluyen el motor NICE Road RD400:
| Kit de motor con accesorios » | Kit de motor con accesorios y cremallera dentada » |
|---|---|
|
Motor Road para hasta 400 kg, mando, fotocélulas y luz intermitente. |
Motor ROAD para hasta 400 kg, cremallera dentada, mando, fotocélulas y luz intermitente. |
| Kit para fabricar una puerta autoportante » | Kit para fabricar una puerta con carril » |
Carros con 5 rodamientos, perfil C de acero de 5 m, rampa de entrada, alojamiento, guía, motor y cremallera dentada. |
Ruedas Ø90 mm, carril 3×3 m galvanizado, topes inferiores, guía, motor y cremallera dentada |
NICE Road RD400 es un motor electromecánico compacto diseñado para automatizar puertas correderas en entornos residenciales.
El motor es adecuado para automatizar puertas correderas de hasta 400 kg y con hojas de hasta 8 m de longitud. Estos valores se aplican en las condiciones establecidas por el fabricante, como las condiciones meteorológicas, las variaciones de temperatura, la rigidez de la puerta y, sobre todo, la facilidad de movimiento de esta. No siempre es posible conseguirlo o controlarlo, por lo que recomendamos utilizar el motor NICE Road RD400 idealmente con puertas que no superen el 60 % de estos valores. Consulte el capítulo Selección del motor para obtener más información.
El RD400 dispone de entradas independientes para las fotocélulas de seguridad. El número de pares alimentados depende de su consumo real y de la conexión; los límites y esquemas se encuentran en la sección Fotocélulas.
Las condiciones de temperatura pueden limitar el funcionamiento disponible del motor. Encontrará los detalles sobre los límites de funcionamiento en la sección Selección del accionamiento.
Ajustable velocidad, fuerza y tiempo de pausa del cierre automático del accionamiento y otros; consulte Programación.
Diagnóstico mediante baliza de señalización.
Piñón módulo 4 es compatible con la cremallera de nuestro catálogo.
Accesorios compatibles con el accionamiento NICE Road RD400
También recomendamos adquirir accesorios opcionales compatibles con el accionamiento o elegir uno de los kits ya preparados con precio especial:
| Qué | Por qué | Tipo |
|---|---|---|
| Baliza | Señaliza el movimiento de la puerta con destellos; es adecuada para salidas con poca visibilidad. También incluye una antena para aumentar el alcance del mando. |
El manual del RD400 indica una salida FLASH para una baliza LED ELDC. Elija otra baliza solo después de comprobar la tensión, el tipo de conmutación y la carga máxima permitida de la salida. |
| Fotocélulas | Detectan obstáculos durante el cierre y detienen el movimiento para evitar que la puerta golpee un vehículo o a una persona. | |
| Emisor | Para el control remoto de la puerta. | |
| Receptor |
Para el control remoto de la puerta. El accionamiento Road 400 ya lleva un receptor integrado. Estos receptores adicionales son complementarios. |
|
| Antena |
Para mejorar el alcance del mando. |
|
| Teclado |
Si olvida el mando, o si recibe muchos vehículos o personas y no quiere dar un mando a cada uno ni abrir la puerta manualmente. |
|
| Selector de llave |
Permite accionar la puerta con una llave mediante un selector conectado al motor con cableado, situado en cualquier lugar. |
|
| Lectores de tarjetas |
Accionamiento del motor acercando una tarjeta o un llavero al lector de tarjetas. |
|
| Dentado |
Necesario para automatizar el motor.
|
|
| Fuente de alimentación de reserva |
Fuente de energía de reserva. |
Los módulos Wi-Fi/GSM externos, los teclados de acceso y los lectores de tarjetas solo se conectan directamente si su salida ofrece un contacto NO libre de potencial adecuado para la entrada SbS. Otras salidas requieren una interfaz adecuada y alimentación independiente. Consulte también Módulos GSM y Wi-Fi.
NICE Road RD400 en resumen
El RD400 tiene un receptor de radio integrado. La placa descrita tiene cuatro botones y admite una batería opcional NICE PS124. En caso de corte del suministro eléctrico, la puerta también se puede desbloquear manualmente.
La central de control que aparece en esta página de producto es la NICE RBA4R10. En el manual de esta generación del RD400, NICE indica la placa RBA4; la placa que se vende y aparece en la imagen lleva la referencia RBA4R10, que no se menciona expresamente en este manual. La numeración de los bornes y los procedimientos siguientes se basan en este manual. En el caso de la RBA4R10 a la venta, compruebe que coincidan consultando su propio manual o una confirmación del fabricante. Antes de trabajar, compruebe siempre la referencia de la placa y de los bornes.
Elección del motor: ¿es el motor NICE Road RD400 adecuado para mi puerta?

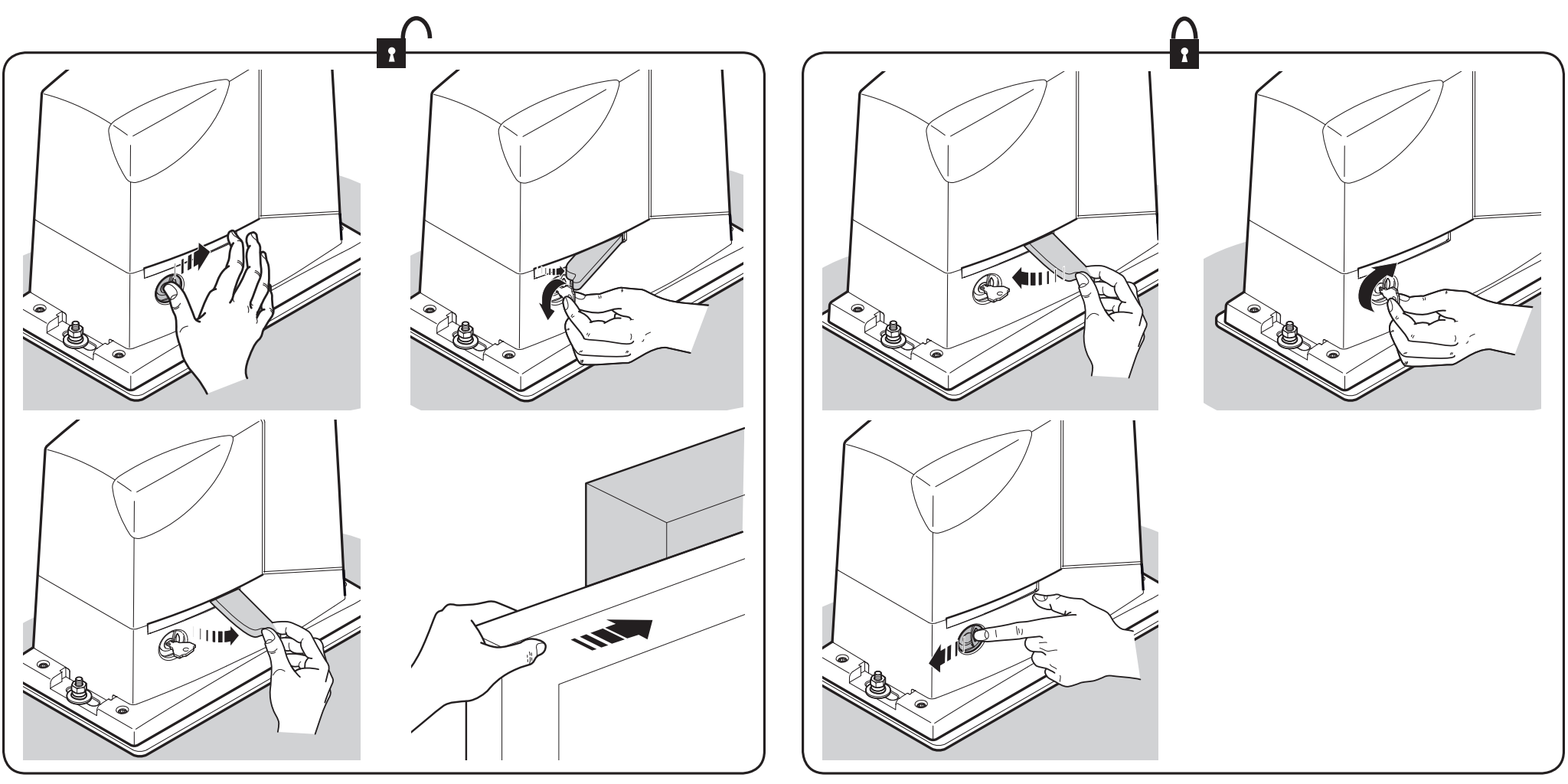

Una vez desbloqueada, la puerta debe poder deslizarse suavemente a mano a lo largo de todo su recorrido. Los atascos, los carros o las ruedas dañados y una cremallera mal instalada deben repararse antes de ajustar la fuerza. El peso por sí solo no determina la resistencia de la puerta.
| Longitud de la hoja | Máx. ciclos/h | Máx. ciclos consecutivos |
|---|---|---|
| Hasta 5 m | 20 | 15 |
| Más de 5 y hasta 7 m | 16 | 12 |
| Más de 7 y hasta 8 m | 14 | 9 |
| Peso de la hoja | Porcentaje del número de ciclos indicado arriba |
|---|---|
| Hasta 200 kg | 100 % |
| Más de 200 y hasta 300 kg | 85 % |
| Más de 300 y hasta 400 kg | 70 % |
Un ciclo consiste en una apertura y un cierre. Los límites por longitud se multiplican por el porcentaje correspondiente al peso; al calcular ciclos completos, se redondea hacia abajo. Por ejemplo, 6 m / 350 kg: 16 × 0,70 = 11 ciclos completos por hora, con un máximo de 8 seguidos. También se aplica un límite de 50 ciclos al día y un máximo de 9 minutos de funcionamiento continuo. Las condiciones de temperatura pueden limitar aún más el funcionamiento disponible.
Límites del motor NICE Road RD400
Como margen habitual al elegir, nuestra tienda recomienda no superar aproximadamente 5 m y 250 kg. Esta es una recomendación comercial; un técnico debe evaluar cada puerta concreta. La siguiente tabla distingue esta recomendación de los límites del fabricante.
| Máximo | Recomendado | |
|---|---|---|
| Longitud de la hoja | 8 m | 5 m |
| Peso de la hoja | 400 kg | 250 kg |
Mantenimiento del motor
La vida útil del motor depende de la mecánica de la puerta, la carga, el entorno y el mantenimiento. Realice el mantenimiento al menos cada 6 meses o después de un máximo de 10 000 movimientos desde el último mantenimiento, lo que ocurra primero.
Instalación del motor NICE Road RD400
En una puerta corredera sobre carril, el motor suele instalarse en una posición baja, cerca del nivel del suelo. En una puerta autoportante, la cremallera suele quedar más alta, por lo que el motor se eleva mediante elementos de anclaje o un soporte adecuado. En ambos casos, la altura se ajusta según la cremallera, de modo que su peso no descanse sobre el piñón y quede una holgura de 1–2 mm a lo largo de todo el recorrido. Es importante que la base esté nivelada, el anclaje sea firme y la puerta pueda moverse libremente a mano.
Cableado

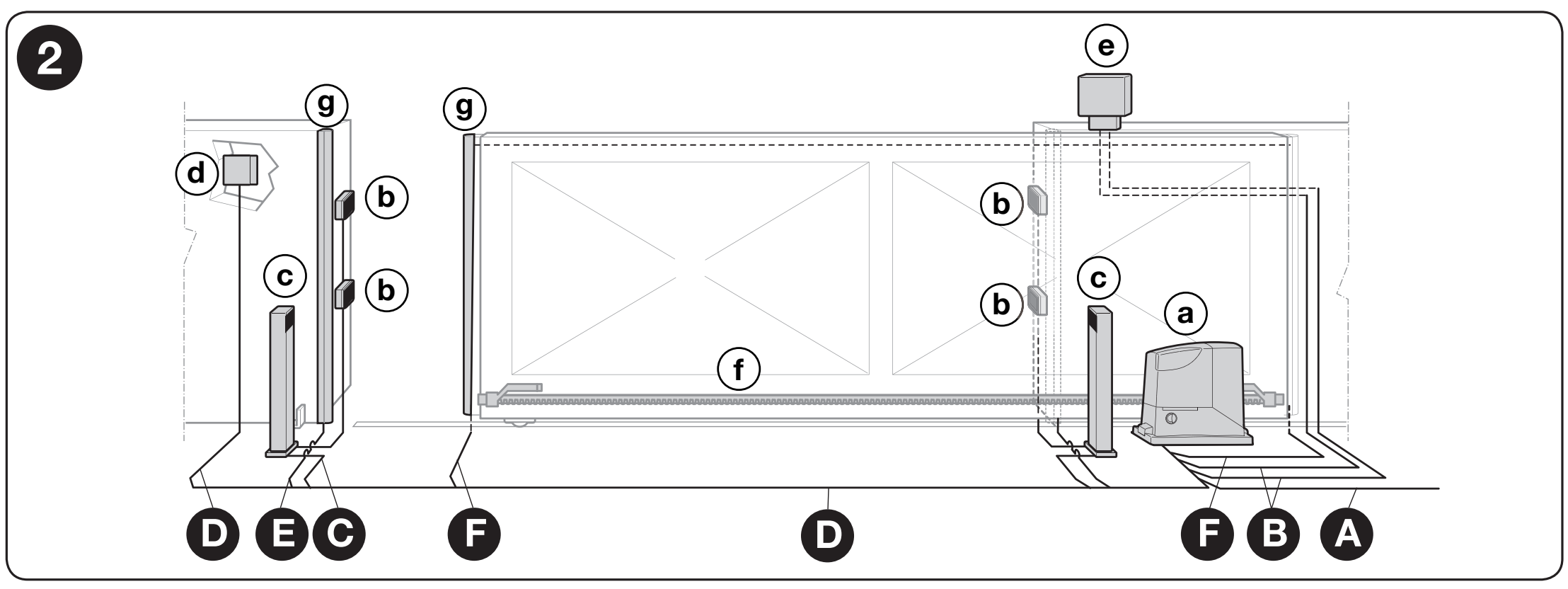

Disposición de los accesorios según el manual original del RD400. El número de elementos de seguridad se determina tras evaluar cada puerta en concreto.
Distribución de los dispositivos: las letras minúsculas indican los dispositivos y las mayúsculas, los recorridos de los cables.
Lista de accesorios
| Elemento | Función / procedimiento |
|---|---|
| a / b / c | Motor / fotocélulas / soportes para fotocélulas. |
| d / e | Interruptor de llave o teclado / luz intermitente de señalización. |
| f / g | Cremallera / bandas de seguridad sensibles al contacto. |
Lista de cableado
| Elemento | Función / procedimiento |
|---|---|
| A – alimentación | 3 × 1,5 mm² hasta 30 m; para una alimentación más larga, el fabricante indica, por ejemplo, 3 × 2,5 mm² y puesta a tierra para la automatización. |
| B – luz intermitente / antena | 2 × 0,5 mm² hasta 20 m; cable RG58 independiente hasta 20 m, aunque se recomienda que mida menos de 5 m. |
| C – fotocélulas EPM | TX: 2 × 0,25 mm². RX: alimentación y contacto de seguridad, por ejemplo, 4 × 0,25 mm² hasta 30 m. La sección de los conductores depende de las fotocélulas y la placa utilizadas. |
| D – interruptor de llave | 2 cables de 2 × 0,5 mm² o 1 cable de 4 × 0,5 mm² hasta 50 m; para una única orden C–NO se utilizan dos conductores. |
| E / F – bandas sensibles al contacto | 2 × 0,5 mm² hasta 30 m. En la hoja móvil se necesita un método adecuado para transmitir la señal. |
Los cables deben ser adecuados para el entorno y sus recorridos deben mantener separada la tensión de red de los circuitos de control. Además del par de alimentación, el receptor RX con relé necesita conductores para el contacto de seguridad.
Instalación
Consulte «¿A qué altura debo instalar el motor".
La cremallera y su tope
El principio de funcionamiento de la puerta consiste en transmitir el par del piñón del motor y convertirlo en movimiento lineal mediante la transmisión por cremallera sobre la cremallera del motor. Los dos tipos de cremallera más utilizados son:
 |
Cremallera de nailon (opcionalmente, con refuerzo de acero) – se fija a la puerta con tornillos autorroscantes a través de las pestañas. Ideal para puertas relativamente ligeras y cortas. El movimiento es silencioso gracias al contacto entre el piñón de acero y la cremallera de nailon. |
 |
Cremallera de acero – se fija a la puerta soldando soportes roscados, en los que después se atornilla la cremallera. Se utiliza en puertas más largas y pesadas. El movimiento es algo más ruidoso debido al rozamiento del piñón de acero contra la cremallera de acero. |
Lo importante es que el módulo del dentado del motor sea compatible con el módulo de la cremallera. El motor NICE Road RD400 tiene un módulo de dentado de 4.
Una vez instalada la cremallera, compruebe la holgura y ajuste los dos topes de los finales de carrera.
- Ajuste la holgura a lo largo de todo el recorrido 1–2 mm entre la cremallera y el piñón. El peso de la hoja no debe recaer sobre el motor.
- Desplace manualmente la hoja hasta la posición de apertura, dejando 2–3 cm antes del tope mecánico. Desplace el soporte del final de carrera hasta que se active y, después, según indique el fabricante, al menos 2 cm más en el sentido de apertura; a continuación, fíjelo.
- Ajuste del mismo modo la posición de cierre, en sentido contrario. Los topes mecánicos de la puerta deben seguir operativos.
- Apriete las fijaciones y compruebe que la puerta se desplaza libremente por todo el recorrido. Solo entonces programe las posiciones finales.

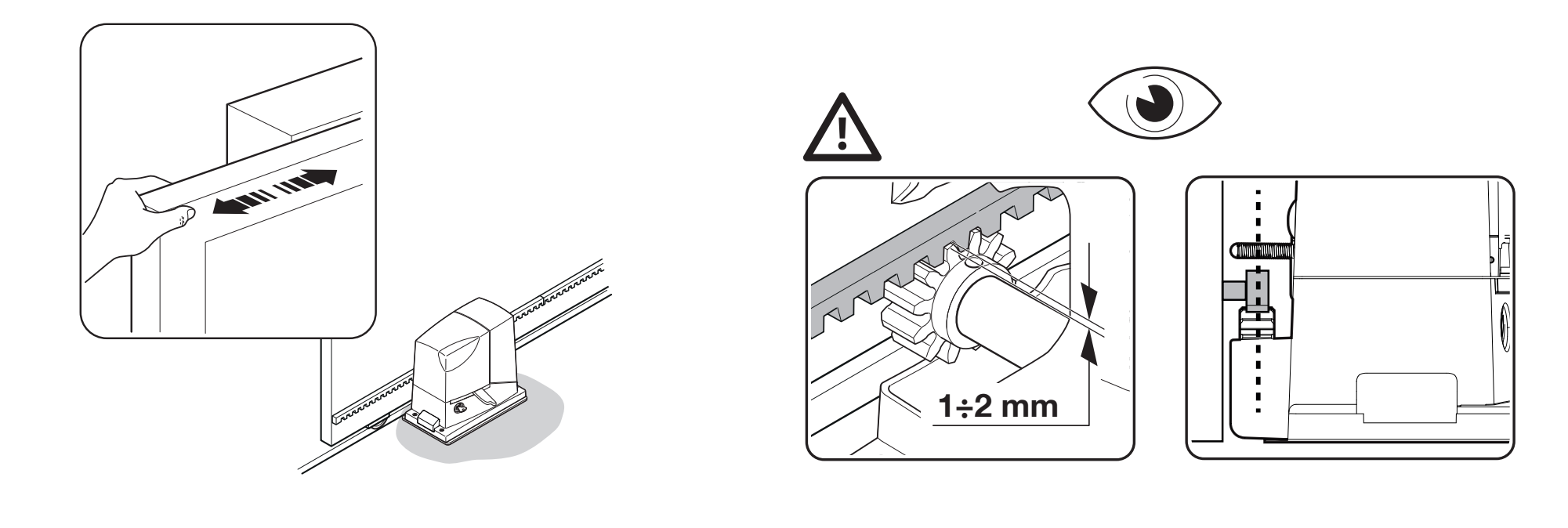

Holgura entre la cremallera y el piñón RD400.

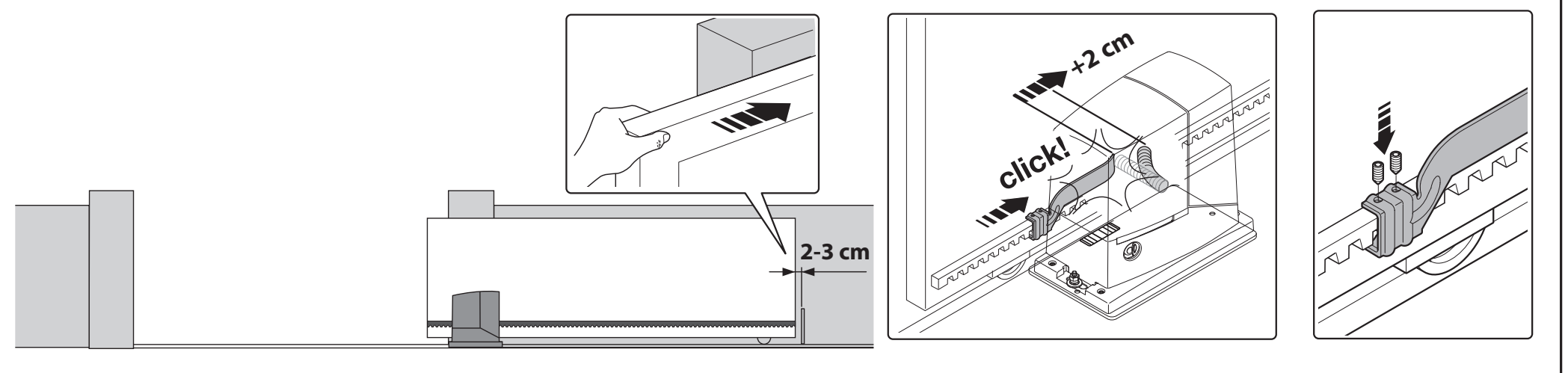

Distancia respecto al tope mecánico y desplazamiento adicional del soporte tras su activación.
Conexión del motor NICE Road RD400
La conexión eléctrica debe realizarla un técnico cualificado. Antes de cambiar conductores, sustituir fusibles o conectar módulos, desconecte la red y, si la hubiera, la batería; compruebe que no haya tensión. Asegure la puerta para evitar que se mueva de forma involuntaria.
...a la red
| Elemento | Función / procedimiento |
|---|---|
| L | Conductor de fase, según las marcas del bloque de terminales de red. |
| N | Conductor neutro de trabajo. |
| PE | Conductor de protección amarillo-verde conectado al borne de protección; el motor es de clase I y requiere puesta a tierra. |
Esta versión del RD400 se alimenta con 230 V AC, 50/60 Hz. No conecte nunca la alimentación de red a los bornes de baja tensión 1–8. Un electricista dimensionará las protecciones, el dispositivo de desconexión y la alimentación según la instalación.
...a los dispositivos adicionales
La numeración que figura a continuación corresponde a las instrucciones de la placa RBA4. La placa que se vende está marcada RBA4R10; antes de conectarla, compruebe las marcas y la descripción de los bornes de su placa y siga sus propias instrucciones.
| Elemento | Función / procedimiento |
|---|---|
| ANTENNA | Entrada de antena del receptor integrado. El cable coaxial tiene un conductor central y una pantalla independientes, según el símbolo de la placa. |
| 1–2 / SbS | Mando paso a paso mediante un contacto NO libre de potencial, por ejemplo, C–NO de un interruptor NICE EKS. |
| 3–4 / STOP | NO, NC o 8,2 kΩ, según la conexión. El tipo se detecta al programar las posiciones; cualquier cambio en el estado detectado activa un STOP con un breve movimiento en sentido contrario. |
| 1–5 / PHOTO | Contacto NC de seguridad de las fotocélulas. Si se activa durante el cierre, la puerta invierte el sentido del movimiento. |
| 4–6 / PHOTOTEST | Alimentación independiente del TX durante la prueba de fotocélulas, máximo 100 mA. El RX permanece en 1–4. |
| 7–8 / FLASH | Salida para una luz intermitente NICE ELDC; durante el movimiento, conmuta a intervalos de 0,5 s. |
| 1 (+) / 4 (−) – accesorios | Borne 1 = +24 V DC, borne 4 = 0 V (−/GND). Tolerancia de alimentación −30 % / +50 %; consumo total de dispositivos externos: 100 mA como máximo. |
Se conectan en serie varios contactos NC de STOP y en paralelo varios contactos NO. Los bordes resistivos requieren la conexión en cascada prescrita, con una única resistencia de terminación de 8,2 kΩ. No se deben puentear las entradas de seguridad para resolver una avería. Tras cambiar los dispositivos, hay que repetir el aprendizaje y las pruebas de seguridad.
Fusibles del accionamiento
| Designación | Función | Valor |
|---|---|---|
| F1 | Fusible de alimentación del accionamiento | T 1 A / 250 V, lento |
| F2 | Fusible de la unidad de control | T 2 A / 250 V, lento |
F1 protege la alimentación del accionamiento; F2 protege la unidad de control.

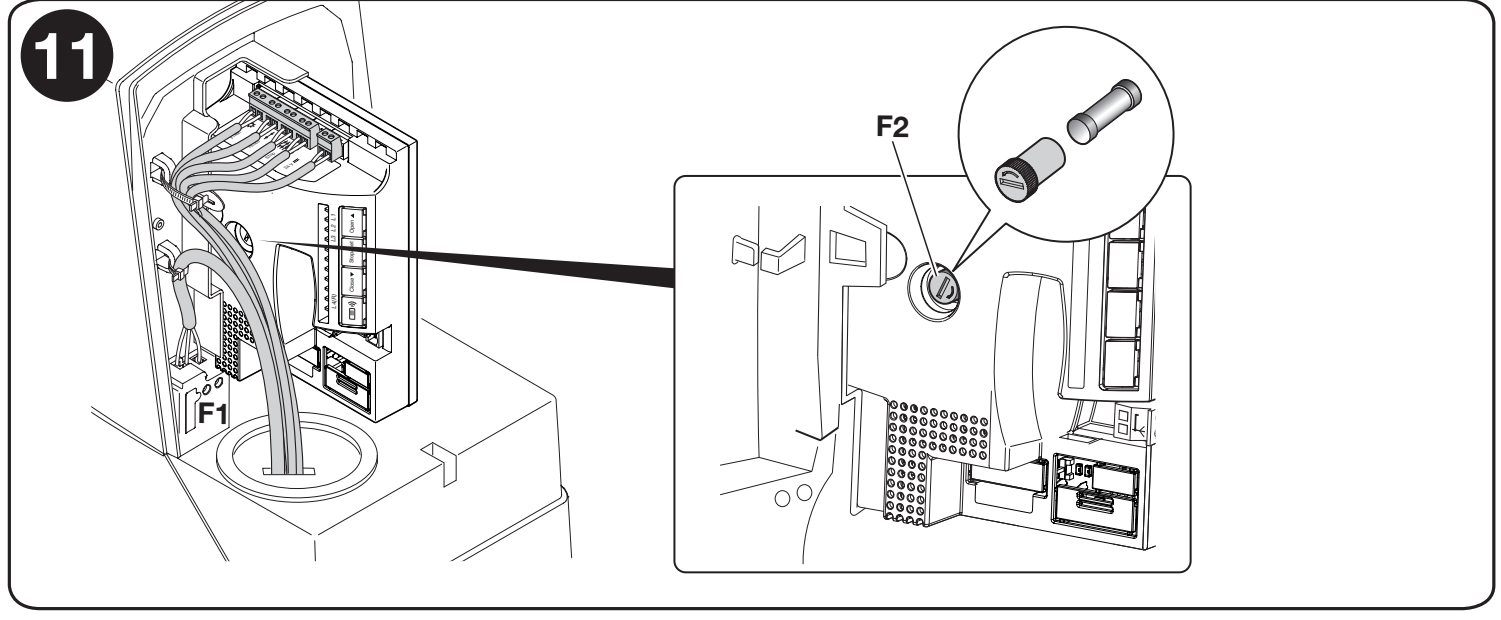

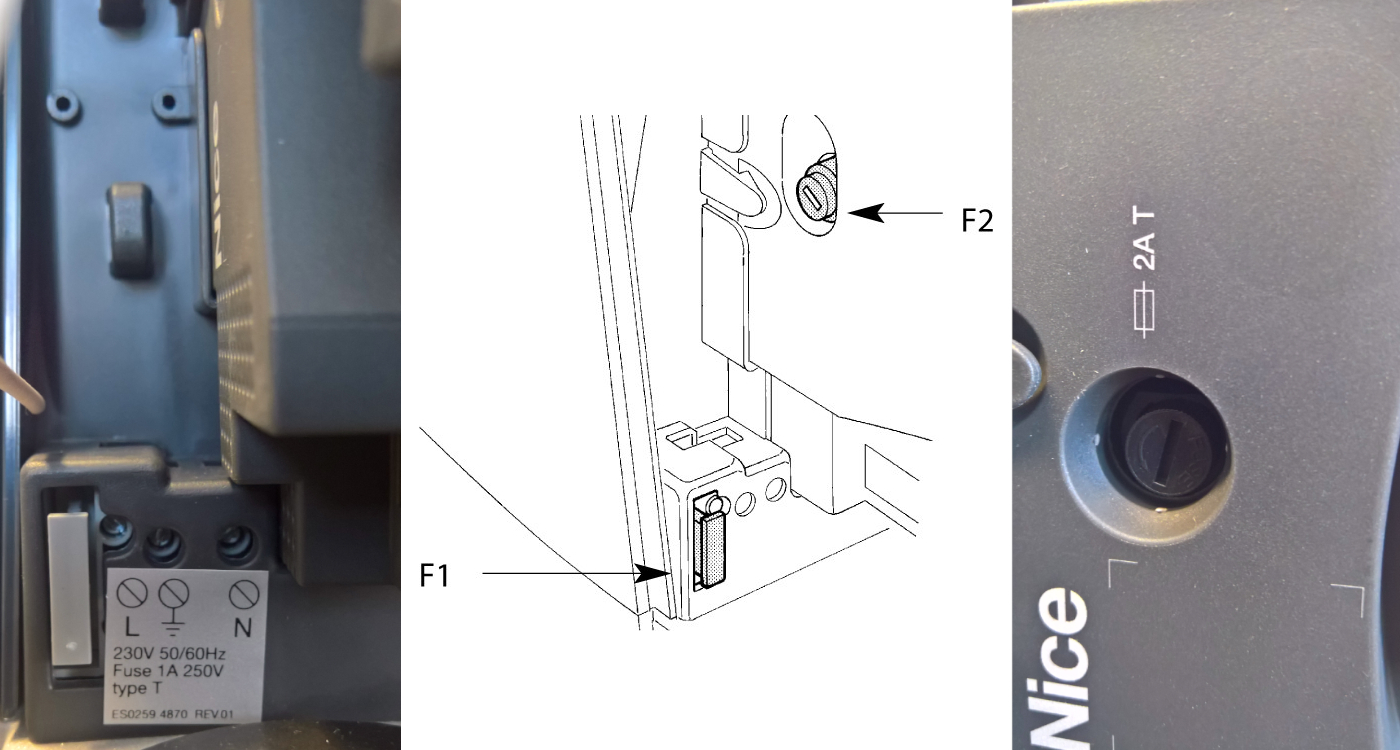

Ubicación de los fusibles F1 y F2 en el accionamiento RD400.
Sustituya el fusible por otro del mismo tipo solo después de averiguar la causa de la avería. No aumente el valor nominal ni puentee el fusible.

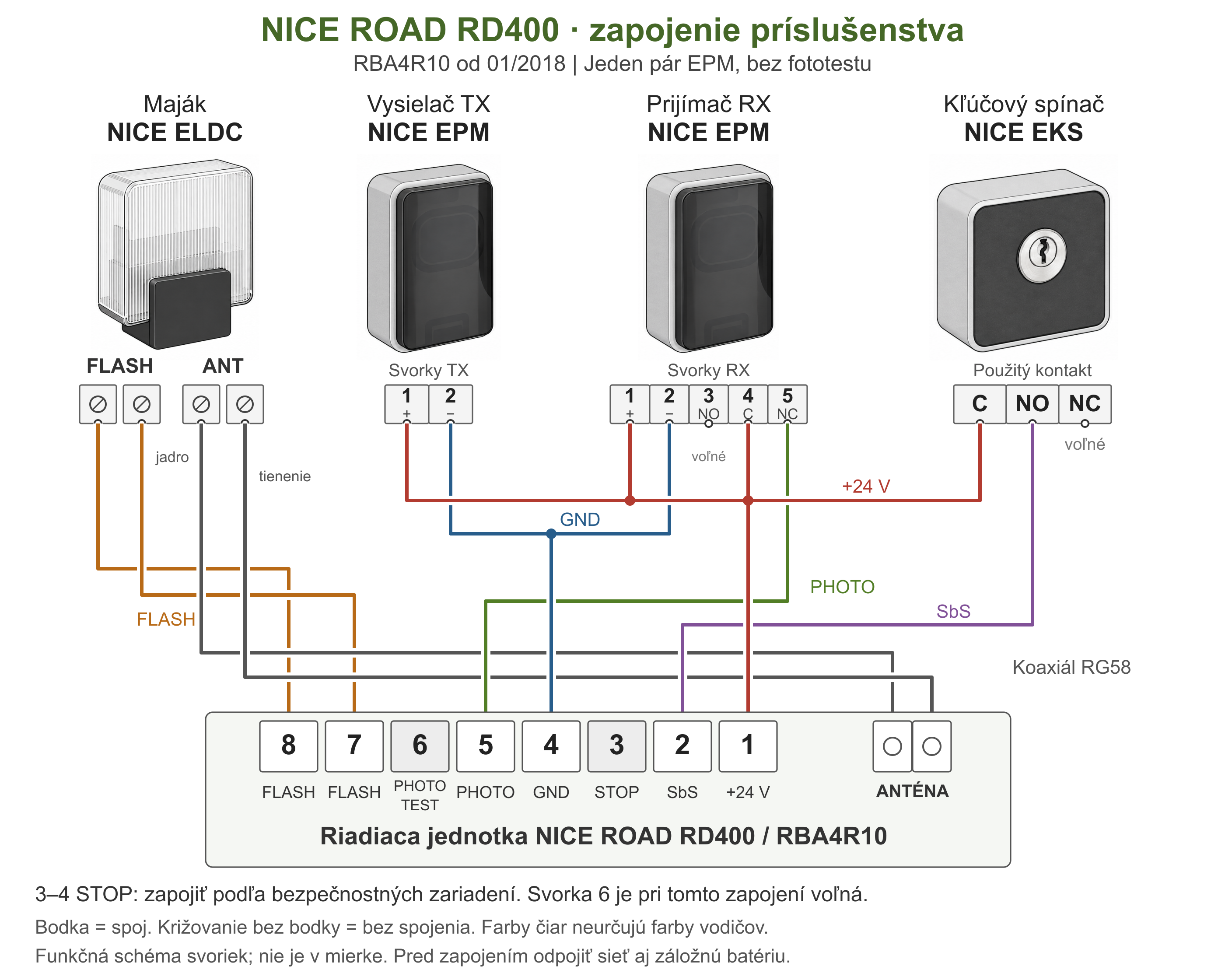

Esquema de conexión estándar:
Alimentación de los accesorios: el borne 1 es +24 V DC y el borne 4 es 0 V (−/GND), con un máximo total de 100 mA. Las entradas SbS (1–2), STOP (3–4) y PHOTO (1–5) se accionan mediante contactos; por eso, el interruptor EKS no tiene +/− propios. La salida FLASH para la luz intermitente utiliza los bornes 7–8; en el esquema mostrado, el fabricante no indica la polaridad. Durante la prueba de fotocélulas, la alimentación del transmisor TX cambia según el procedimiento indicado a continuación.
Conexión de un par de fotocélulas de relé EPM sin prueba de fotocélulas según el manual de la unidad de control RBA4. Luz intermitente ELDC tiene conexiones independientes para FLASH y la antena; el interruptor EKS controla la entrada SbS mediante el contacto C–NO. El punto indica una conexión eléctrica; los cruces sin punto no están conectados. Los colores de las líneas distinguen los circuitos, no indican los colores de los cables.
| Dispositivo | RD400 / placa RBA4 |
|---|---|
| ELDC – luz intermitente | Conector FLASH de dos pines a los bornes 7–8. Conecte la antena por separado con un cable coaxial RG58 a la entrada de antena: el conductor central y la malla según las marcas. |
| EPM – transmisor TX | TX 1 (+) → RD400 1; TX 2 (−) → RD400 4. |
| EPM – receptor RX | RX 1 (+) y 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) queda sin conectar. |
| EKS – interruptor de llave | Un contacto: C → RD400 1, NO → RD400 2 (SbS). NC y el segundo contacto no se utilizan en esta conexión. |
| STOP y prueba de fotocélulas | STOP entre 3–4 se configura según los dispositivos de seguridad; el esquema no establece un puente universal. El borne 6 queda libre aquí. Para la conexión con prueba de fotocélulas siga el procedimiento indicado a continuación. |
Fotocélulas del accionamiento
El ejemplo es para NICE EPM: TX es el transmisor y RX, el receptor. En EPM, TX 1 = +, 2 = − y RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) no se utiliza en el circuito de seguridad. Si utiliza otro tipo de fotocélulas, compruebe su propia numeración.
Conexión sin función de prueba de fotocélulas
Compruebe el consumo total de las fotocélulas. La salida 1–4 suministra un máximo de 100 mA. Un par de EPM consume aproximadamente 55 mA; dos pares sin prueba de fotocélulas consumirían unos 110 mA en total y superarían este límite. Por tanto, conectar en serie únicamente los contactos NC no basta para conectar otro par. La alimentación de varios pares debe dimensionarla un técnico según su consumo real y los manuales.
Ambas fotocélulas reciben alimentación permanente de los bornes 1–4. El contacto de seguridad C–NC del receptor se conecta entre 1 y 5 de la unidad de control.
| Unidad de control | Fotocélulas EPM |
|---|---|
| RD400 1 (+24 V) | TX 1 y RX 1; también RX 4 (C). |
| RD400 4 (GND) | TX 2 y RX 2. |
| RD400 5 (PHOTO) | RX 5 (NC). |
| RX 3 (NO) | No se conecta. |
La numeración indicada corresponde al manual de la placa RBA4. Tras la conexión, compruebe la alineación de las fotocélulas y la respuesta de la puerta al interrumpir el haz.
Conexión con función de prueba de fotocélulas
Con la prueba de fotocélulas, cambia la alimentación del transmisor: TX 1 (+) se conecta al borne 6 (salida conmutada PHOTOTEST) y TX 2 (−) al borne 4 (0 V/GND). El receptor RX sigue recibiendo alimentación permanente del borne 1 (+24 V DC) y del 4 (−/GND); su contacto C–NC se conecta entre los bornes 1 y 5, como en la conexión sin prueba de fotocélulas. La salida PHOTOTEST tiene un límite de 100 mA. Antes del movimiento, se comprueba la respuesta del circuito de seguridad.
| Elemento | Significado / procedimiento |
|---|---|
| TX 1 / TX 2 | TX 1 (+) → RD400 6 (salida conmutada PHOTOTEST); TX 2 (−) → RD400 4 (0 V/GND). Máximo de 100 mA en la salida PHOTOTEST. |
| RX 1 / RX 2 | RD400 1 / RD400 4. |
| RX 4 (C) / RX 5 (NC) | RD400 1 / RD400 5. |
El modo de los dispositivos de seguridad conectados se detecta durante el aprendizaje de las posiciones. Después de modificar el cableado, repita el aprendizaje y compruebe que el movimiento no se inicia si la prueba falla.
Los manuales disponibles no confirman claramente el uso de la prueba de fotocélulas con NICE EPM. Para la prueba de fotocélulas, el manual del RD400 exige activar la sincronización según las instrucciones de las fotocélulas; sin embargo, el manual del EPM describe el puente SYNC para varios pares alimentados con corriente alterna, mientras que el RD400 alimenta el transmisor con corriente continua. La tabla indica los bornes según el manual del RD400, no una configuración confirmada de EPM SYNC. Antes de usar esta combinación, solicite confirmación a NICE o al proveedor. La salida 1–4 del RD400 tiene un límite de 100 mA.
Selección del sentido de movimiento de la puerta
Determine el sentido mirando desde el lado del motor hacia la puerta. Para abrir hacia la izquierda, ajuste el interruptor a la izquierda; para abrir hacia la derecha, ajústelo a la derecha.

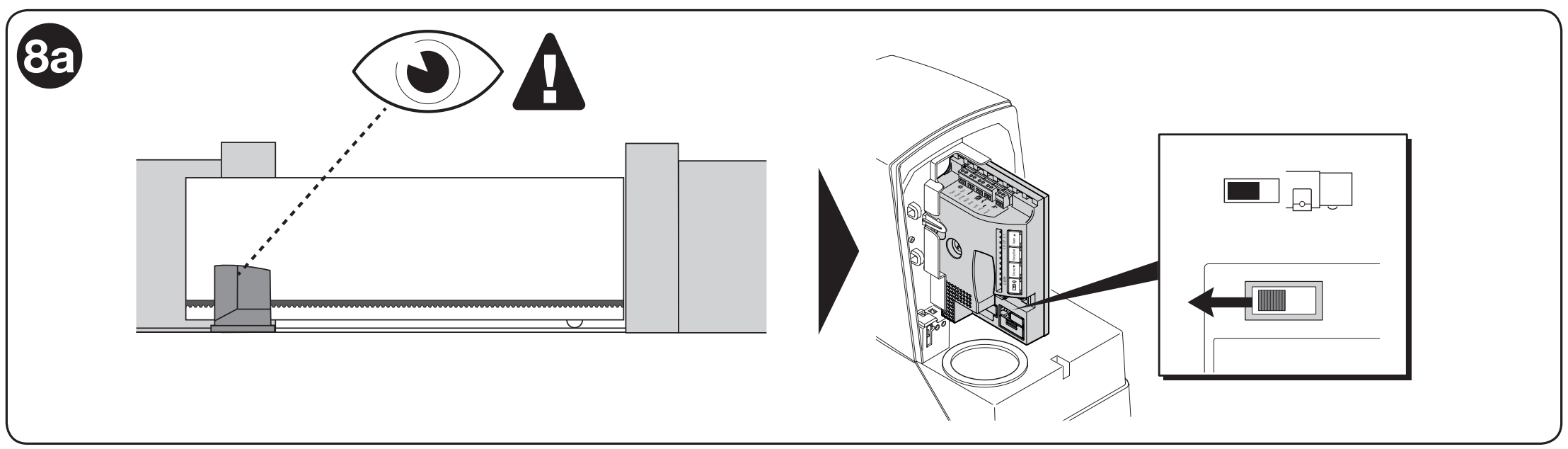

Apertura hacia la izquierda, vista desde el lado del motor.

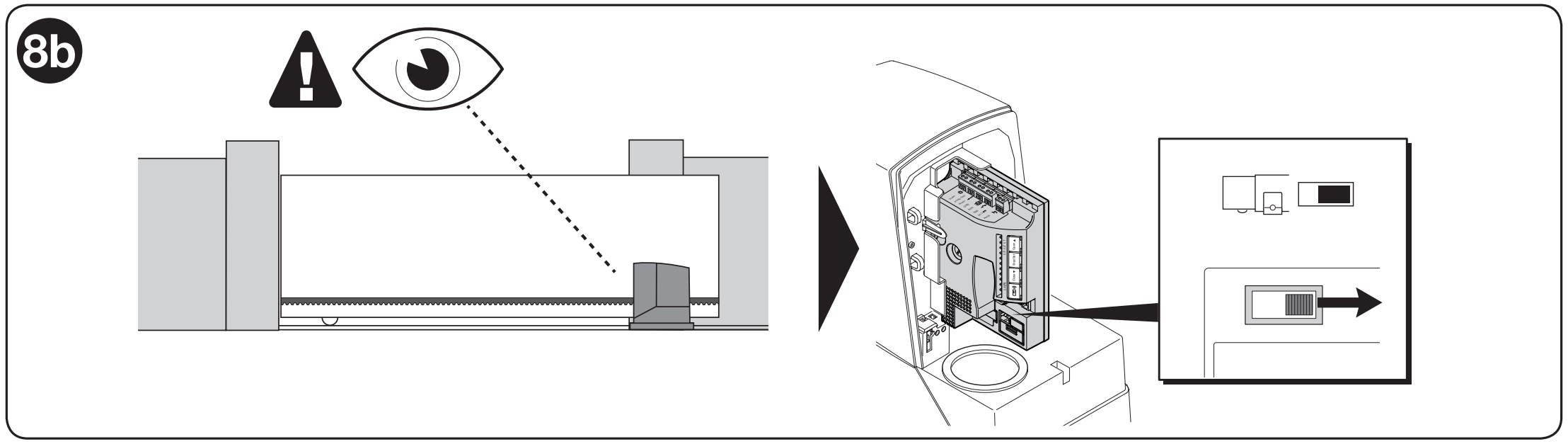

Apertura hacia la derecha, vista desde el lado del motor.
No cambie la posición del interruptor durante el movimiento. Antes de intervenir en el motor abierto, desconecte la alimentación; después de cambiar el sentido, vuelva a comprobar el aprendizaje de las posiciones.
Determinación de la longitud de la hoja de la puerta
El aprendizaje detecta las posiciones finales, la conexión STOP y el modo de prueba de fotocélulas. Repítalo después de modificar los topes o los dispositivos de seguridad. La zona de movimiento debe permanecer despejada.
- Desbloquee el motor, desplace la puerta aproximadamente hasta la mitad y vuelva a bloquearla mecánicamente. Compruebe el selector de sentido.
- Conecte la alimentación. En reposo, el motor permanece parado, el LED verde OK parpadea aproximadamente una vez por segundo y la luz intermitente está apagada.
- Mantenga pulsados a la vez Close + Stop/Set; cuando el movimiento empiece, tras unos 3 segundos, suelte los botones.
- El primer movimiento debe ser de cierre. Si la puerta se abre, detenga el aprendizaje con el botón Stop/Set, desconecte la alimentación y compruebe el sentido.
- Deje que se complete el ciclo cierre → apertura → cierre. Durante el aprendizaje parpadean L2 y L3.
- Cuando termine el aprendizaje, envíe un comando SbS para abrir completamente y, a continuación, otro para cerrar completamente. Durante este ciclo de prueba, compruebe que la puerta reduce la velocidad aproximadamente 30–50 cm antes de los finales de carrera y se detiene 2–3 cm antes de los topes mecánicos.
Si L2 y L3 siguen parpadeando al terminar el aprendizaje, este no se ha completado correctamente. Compruebe el cableado y la diagnóstico, elimine la causa del problema y repita el aprendizaje.
Programación del motor
El motor Road permite programar varias funciones, ya sea activándolas o desactivándolas mediante la programación de nivel I.o ajustando un parámetro predefinido mediante la programación de nivel II.
La placa tiene cuatro botones y cuatro LED de programación. En esta generación, se accede al modo de programación manteniendo pulsado Set durante unos 3 segundos.
| Elemento | Significado / procedimiento |
|---|---|
| Open ▲ | Abrir; en el menú, desplaza la selección hacia arriba. |
| Stop/Set | Detener; al mantenerlo pulsado unos 3 s, se abre el menú. |
| Close ▼ | Cerrar; en el menú, desplaza la selección hacia abajo. |
| Radio | Memorización y borrado de mandos, con indicación mediante el LED L4(R). |

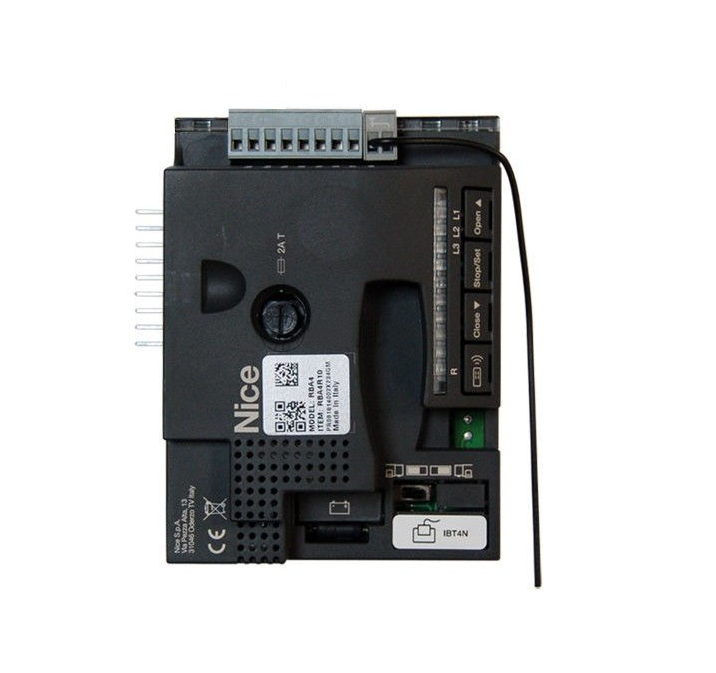

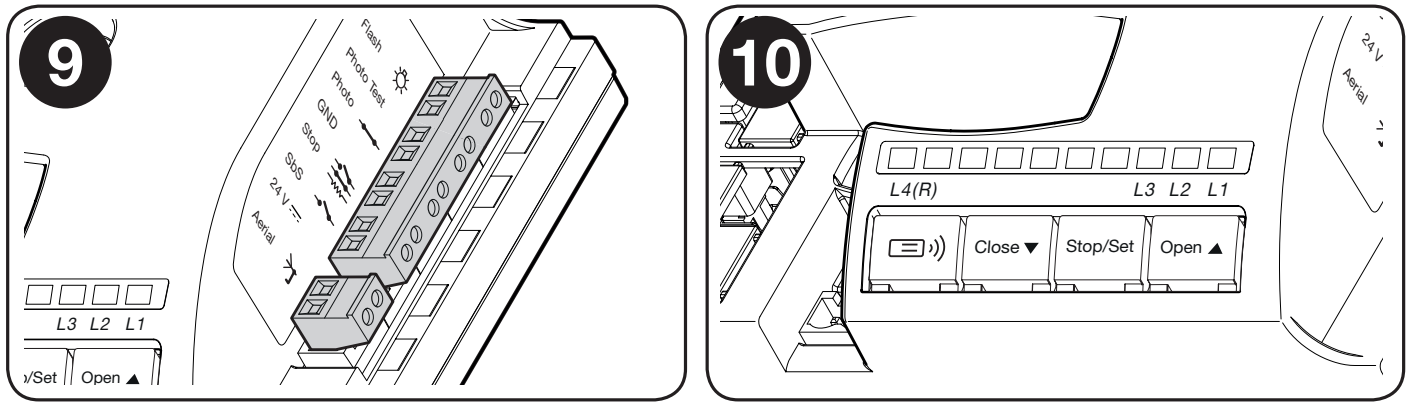

Botones y LED de la placa. L4(R) corresponde al receptor de radio.
Programación de nivel I.
El estado inicial de las tres funciones de nivel I es OFF. Un parpadeo corto al seleccionar indica OFF; uno largo, ON.
- Mantenga pulsado Set unos 3 s y suéltelo cuando parpadee L1.
- Use Open / Close para seleccionar el LED de la función.
- Pulse brevemente Set para cambiar entre OFF y ON. Si es necesario, ajuste otra función.
- Si no se pulsa ningún botón durante 10 s, la programación termina y los cambios quedan guardados.
Lista de funciones programables de activación/desactivación:
| Elemento | Significado / procedimiento |
|---|---|
| L1: duración de la ralentización | OFF = ralentización corta; ON = larga. |
| L2: velocidad | OFF = lenta; ON = rápida. |
| L3: cierre automático | OFF = desactivado; ON = activado. El tiempo de pausa se selecciona en el nivel II; el ajuste de fábrica es 30 s. |
Programación de nivel II.
El nivel II permite ajustar el valor de un parámetro. La selección del parámetro y la selección de su valor utilizan los mismos LED en dos pasos consecutivos.
- Mantenga pulsado Set unos 3 s y suéltelo cuando parpadee L1.
- Use Open / Close para seleccionar el parámetro L1, L2 o L3.
- Mantenga pulsado Set. Al cabo de unos 3 s, se encenderá el LED del valor actual.
- Sin soltar Set, use Open / Close para seleccionar el nuevo valor; después, suelte Set.
- Si no se pulsa ningún botón durante 10 s, se cierra el menú.
Lista de funciones programables y ajustables:
| Elemento | Significado / procedimiento |
|---|---|
| L1: fuerza del motor | L1 baja; L2 media; L3 alta (ajuste de fábrica). |
| L2: secuencia de funcionamiento SbS | L1 abrir–detener–cerrar–abrir (ajuste de fábrica); L2 abrir–detener–cerrar–detener; L3 modo comunitario. |
| L3: tiempo de pausa | L1 15 s; L2 30 s (ajuste de fábrica); L3 60 s. Se aplica cuando el cierre automático está activado. |
No aumente la fuerza para compensar la resistencia mecánica de la puerta; repare la causa. Después de cambiar la fuerza, deben repetirse las mediciones pertinentes y las pruebas de seguridad.
Conexión de dispositivos externos adicionales al motor
| Elemento | Significado / procedimiento |
|---|---|
| Alimentación de accesorios | Entre 1 (+) y 4 (GND): 24 V DC con una tolerancia de −30 % / +50 %, máximo total de 100 mA. |
| Contacto de control | Contacto NO independiente y libre de potencial en 1–2 (SbS). No aplique tensión externa a la entrada. |
Funciones especiales del motor
Puerta permanentemente abierta
Si el comando SbS se mantiene durante más de 3 segundos, la puerta se abre independientemente de la secuencia de funcionamiento configurada. Puede utilizarse con un contacto temporizado adecuado para mantener la puerta abierta durante un horario determinado.
Movimiento forzado
En caso de fallo de un dispositivo de seguridad, el fabricante describe un movimiento de emergencia manteniendo pulsado el control de forma continua. Utilícelo únicamente con la puerta a la vista, la zona despejada y sin poner a nadie en peligro. La avería debe repararse lo antes posible.
- Envíe un comando. Si el movimiento no se inicia debido a un dispositivo de seguridad que lo bloquea, repita la orden en un plazo de 3 s y manténgala pulsada.
- Al cabo de unos 2 s, la puerta empezará a moverse solo mientras mantenga pulsada la orden.
- Al soltar el mando, la puerta se detendrá de inmediato. Este modo no sustituye la reparación de los dispositivos de seguridad.
Solución de problemas del motor
Si estos pasos no le han ayudado, póngase en contacto con el servicio de asistencia técnica para motores NICE.
Según el tipo de problema
Durante el montaje o en caso de avería del motor, pueden darse, por ejemplo, estas situaciones:
| Elemento | Significado / procedimiento |
|---|---|
| El mando no se ilumina | Compruebe la batería. |
| El mando se ilumina, pero la puerta no responde | Compruebe que el mando esté memorizado y su protocolo, la antena y si hay algún bloqueo de la memoria. |
| El LED OK está apagado | Un electricista comprobará la alimentación y los fusibles tras desconectar la alimentación de forma segura. |
| La orden se recibe, pero el movimiento no comienza | Anote los destellos rojos de OK o la secuencia del intermitente; compruebe PHOTO, STOP y si hay órdenes activas. |
| El movimiento se invierte inmediatamente | Compruebe si hay obstáculos, rozamiento, la cremallera y el interruptor de fin de carrera. La fuerza solo debe ajustarse después de revisar la mecánica y volver a comprobar la seguridad. |
Diagnóstico mediante los destellos del intermitente
Durante el funcionamiento normal, el intermitente parpadea a intervalos de 0,5 s. En caso de avería, cuente la secuencia de destellos, separada por una pausa de aproximadamente un segundo. El LED rojo OK indica los mismos errores.
| Número de destellos | Significado y comprobación |
|---|---|
| 2 | La fotocélula bloquea el movimiento. Compruebe si hay obstáculos, la alineación, la alimentación y el contacto de seguridad. |
| 3 | Se ha activado el limitador de fuerza. Busque la causa del rozamiento excesivo o la presencia de un obstáculo. |
| 4 | Se ha activado STOP. Compruebe el dispositivo de seguridad y el cableado. |
| 5 | Error en los parámetros internos. Espere al menos 30 s; si el problema persiste, un técnico realizará un reinicio y una nueva programación. |
| 6 | Se ha superado el ciclo de trabajo. Deje reposar el motor durante unos minutos. |
| 7 | Error eléctrico interno. Un técnico desconectará todas las fuentes de alimentación durante unos segundos; si el error se repite, comprobará la placa y el cableado del motor. |
| 8 | Ya hay otra orden permanente activa. Compruebe el pulsador, el relé o el temporizador. |
| 10 | Se ha superado el tiempo de movimiento o falta alimentación al motor durante la programación. Compruebe la mecánica y el tiempo de movimiento, y que la placa esté bien encajada en el soporte. |
Diagnóstico mediante los destellos de los LED
En esta placa hay un LED OK, no BlueBUS. El LED STOP indica el estado de la entrada de seguridad; los LED L1, L2, L3 y L4(R) indican los ajustes y la radio. Su ubicación se muestra en la imagen de los botones.
LED horizontales OK y STOP
| Elemento | Significado / procedimiento |
|---|---|
| OK: un destello verde por segundo | Funcionamiento normal. |
| OK: 2 destellos verdes rápidos | Cambio de entrada o recepción de una orden. |
| OK: secuencia roja | Avería según la tabla de destellos. |
| OK: luz verde o roja fija | Estado de avería; si se repite tras desconectar y comprobar el equipo, es necesario realizar una reparación. |
| OK: apagado | Compruebe la alimentación y los fusibles. |
| STOP encendido / apagado | Encendido: la entrada está en buen estado. Apagado: se ha activado STOP; compruebe el dispositivo y el estado memorizado. |
LED L1–L4(R) junto a los botones
| Elemento | Significado / procedimiento |
|---|---|
| L1 | Apagado = desaceleración corta; encendido = larga. |
| L2 | Apagado = velocidad lenta; encendido = rápida. |
| L3 | Apagado = cierre automático desactivado; encendido = activado. |
| L1 + L2 + L3 parpadean | Es necesario programar las posiciones; durante la programación, siga el procedimiento correspondiente. |
| L4(R) encendido | Durante el funcionamiento normal, se ha recibido un código de radio no memorizado. |
| L4(R) parpadea | Se están memorizando o borrando mandos. |
Desbloqueo manual del motor NICE Road RD400
En caso de corte del suministro eléctrico o avería, el RD400 puede desbloquearse con la llave suministrada para accionar la puerta manualmente. Antes, impida cualquier movimiento involuntario y desconecte las fuentes de alimentación. Si la hoja se mueve sola o se atasca tras desbloquearla, es necesario repararla.
La parte izquierda de la imagen muestra el desbloqueo y la derecha, el bloqueo del RD400.
- Abra la tapa de la cerradura, introduzca y gire la llave; levante la palanca de desbloqueo como se muestra en la imagen.
- Desplace la puerta lentamente a mano y manténgala bajo control.
- Para volver a bloquearla, baje la palanca, gire y retire la llave y cierre la tapa. Compruebe que el mecanismo esté engranado antes de ponerlo en funcionamiento automático.
Características técnicas del motor NICE Road RD400
| Elemento | Significado / procedimiento |
|---|---|
| Uso / límites | Puertas correderas residenciales, hasta 400 kg y 8 m, según el ciclo de trabajo. |
| Motor / alimentación | Motor electromecánico con centralita integrada; alimentación de red del RD400: 230 V AC, 50/60 Hz. El RD400/V1 es una versión con otra tensión. |
| Potencia / corriente máx. | 210 W / 1,1 A. |
| Par | De arranque: 12 Nm (400 N); nominal: 5 Nm (167 N). |
| Velocidad | En vacío: 0,13 o 0,25 m/s; con par nominal: 0,16 m/s. |
| Engranaje | Z15, módulo 4, paso 12,5 mm, diámetro primitivo 60 mm. |
| Funcionamiento | Máx. 50 ciclos al día; funcionamiento continuo máx. 9 min; después, limitación según la longitud y el peso. |
| Fusibles / protección | F1 T 1 A / 250 V; F2 T 2 A / 250 V; clase I, puesta a tierra de protección. |
| Intermitente / batería | Uno NICE ELDC; opcionalmente NICE PS124. |
| Funciones | 3 funciones ON/OFF y 3 parámetros ajustables. Aprendizaje de STOP y de las posiciones. |
| Entorno | −20 a +55 °C; IP44. |
| Dimensiones / peso | 330 × 195 × 277 mm; 8 kg. |
Características técnicas del receptor de radio integrado del accionamiento NICE Road RD400
| Elemento | Significado / procedimiento |
|---|---|
| Receptor | Integrado, 4 comandos, 433,92 MHz. |
| Protocolos | FloR, O-Code, Smilo. El primer mando memorizado determina la familia de los siguientes. |
| Memoria | Con la placa RBA4, un máximo de 100 mandos al memorizarlos en el modo I; la capacidad de la RBA4R10 debe confirmarse en su propio manual. |
| Antena / sensibilidad | 52 Ω, RG58 o cable equivalente; sensibilidad superior a 0,5 µV. |
| Alcance | El fabricante indica 100–150 m; el alcance depende de los obstáculos, las interferencias y la ubicación de la antena. |
| Temperatura | −20 a +55 °C. |
Memorización de mandos a distancia
Este procedimiento es para el receptor integrado de cuatro botones de la generación de placas RBA4. Antes de utilizarlo con la RBA4R10, debe confirmarse la correspondencia de los botones y los modos. Elija un mando compatible con el protocolo, por ejemplo, NICE ON2E o NICE FLO2RE, según la familia utilizada. El emparejamiento no requiere borrar el recorrido de la puerta.
Modo I: mando completo
- Mantenga pulsado Radio durante al menos 5 s y suéltelo cuando se encienda el LED L4(R).
- En los siguientes 10 s, mantenga pulsado el primer botón del mando durante al menos 5 s y suéltelo.
- Tres parpadeos de L4(R) confirman la memorización. Si no se memoriza otro mando, el modo finaliza al cabo de 10 s.
T1 = paso a paso (SbS), T2 = paso peatonal, T3 = apertura, T4 = cierre; un mando de dos botones solo tiene T1 y T2.
Modo II: un botón
- Pulse brevemente Radio 1 vez para SbS, 2 veces para el paso peatonal, 3 veces para la apertura o 4 veces para el cierre.
- Compruebe que L4(R) parpadee el número de veces correspondiente.
- En los siguientes 10 s, mantenga pulsado el botón deseado del mando durante al menos 3 s; tres parpadeos confirman la memorización.
Puede comparar otros receptores y procedimientos en nuestra guía de emparejamiento de mandos NICE. Si no se puede memorizar el mando, compruebe también si está bloqueada la memoria de radio.
Restablecimiento de la unidad de control
El restablecimiento sirve para borrar deliberadamente los ajustes; no es un primer paso obligatorio. Con el motor parado, mantenga pulsados Open + Close durante aproximadamente 3 s. Cuando se enciendan todos los LED, suelte los botones. Al finalizar, parpadearán L1, L2 y L3. Será necesario repetir el aprendizaje de las posiciones, los ajustes y las pruebas de seguridad. Este procedimiento no borra los mandos memorizados.
Batería de respaldo e interfaz de servicio
Para el RD400 de esta generación está disponible como opción la batería NICE PS124 de 1,2 Ah con carga integrada. Se conecta una vez finalizados el montaje y la programación, con la alimentación de red desconectada. Una vez conectada, el accionamiento también recibe alimentación cuando no hay suministro eléctrico. La autonomía depende de la carga del accionamiento y del estado de la batería.
Programador de servicio NICE OVIEW se conecta mediante NICE IBT4N a BusT4. Conecte la interfaz con las fuentes de alimentación desconectadas.
Pruebas, entrega y mantenimiento
- Compruebe la apertura, el cierre, la parada, la ralentización y ambos finales de carrera.
- Pruebe cada par de fotocélulas, cada dispositivo STOP y la prueba de fotocélulas, si se utiliza.
- Compruebe las fuerzas y realice las mediciones requeridas para la puerta en cuestión; una fuerza elevada no debe compensar un defecto mecánico.
- Compruebe el desbloqueo, las cubiertas, los elementos de protección y las etiquetas. Entregue al usuario las instrucciones de funcionamiento y el plan de mantenimiento.
Un técnico debe realizar el mantenimiento al menos cada 6 meses o, como máximo, cada 10 000 ciclos desde el último servicio. El usuario debe mantener limpia la zona y las fotocélulas; si se producen ruidos inusuales o movimientos bruscos, debe dejar de utilizar la automatización. Al limpiar el recorrido, desconecte también la batería, si la hay. Vigile la puerta desde una distancia segura mientras esté en movimiento. Crúcela solo cuando esté completamente abierta y detenida. Los niños no deben accionar la puerta ni jugar cerca de ella.
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
