Descripción del producto NICE Wingo WG5000 - accionamiento individual para puertas batientes, para hojas de hasta 3,5m/500kg
NICE WINGO WG5000 es un motor electromecánico independiente para una hoja de puerta de una vivienda unifamiliar. Tiene motor de 230 V CA / 50 Hz, engranaje sin fin y tope mecánico de apertura premontado. Es irreversible; en caso de corte del suministro eléctrico, se puede desbloquear con una llave. La central de mando se selecciona por separado, según el número de motores y el equipamiento de la puerta.
Cuándo elegir NICE WINGO WG5000
El motor está diseñado para puertas batientes residenciales. Antes de elegirlo, evalúe la longitud y el peso de una hoja, su relleno, la exposición al viento, la resistencia de las bisagras y el espacio para los soportes. La puerta debe moverse manualmente con suavidad a lo largo de todo el recorrido y no debe ponerse en movimiento por sí sola al detenerse.
| Longitud máxima | 3,5 m; el peso admisible varía según el gráfico. |
|---|---|
| Peso máximo | 500 kg para una hoja más corta; no necesariamente para la longitud máxima. |
| Motor y control | Motor de 230 V CA, central de mando independiente; MC800 para uno o dos motores. |
| Uso | Uso residencial, hasta 30 ciclos/h con la fuerza nominal y en condiciones adecuadas. Un ciclo consiste en una apertura y un cierre. |

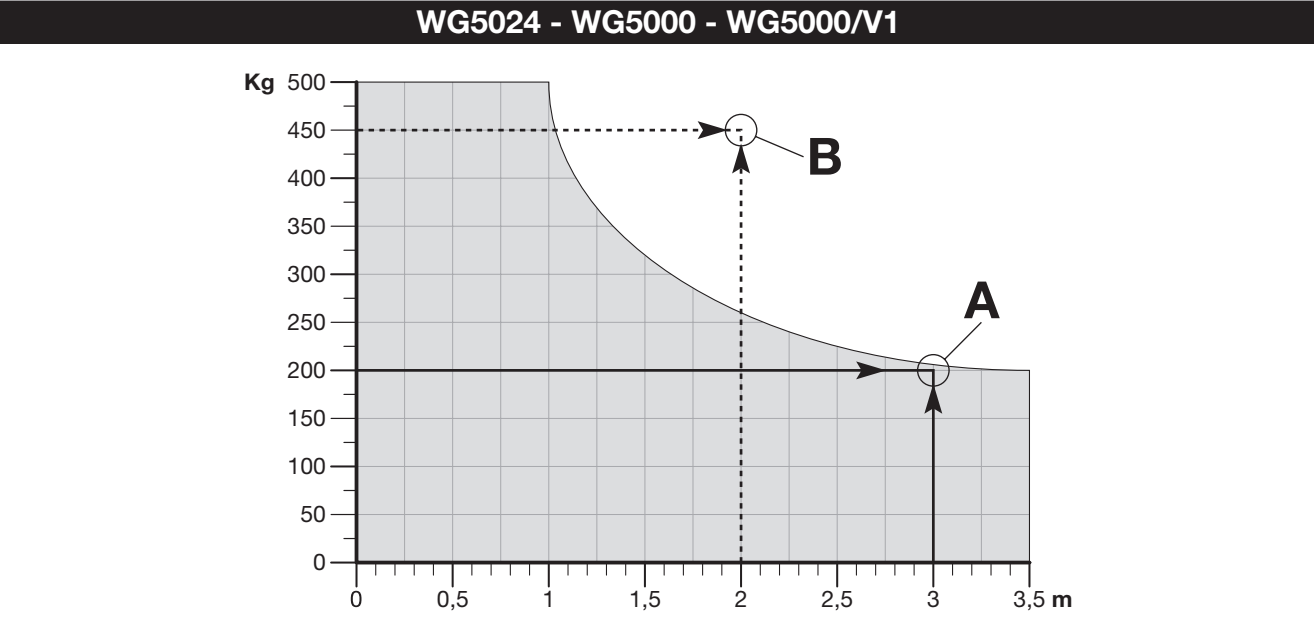

El eje horizontal indica la longitud en metros y el vertical, el peso en kilogramos. Elija una combinación dentro de la zona gris. A 3,5 m, el límite es de aproximadamente 200 kg; los 500 kg corresponden a una hoja de aproximadamente 1 m como máximo. Los puntos A y B muestran ejemplos de combinaciones correctas e inadmisibles, no las dimensiones de montaje de los soportes. Una hoja ciega y los vientos fuertes pueden limitar aún más la idoneidad.

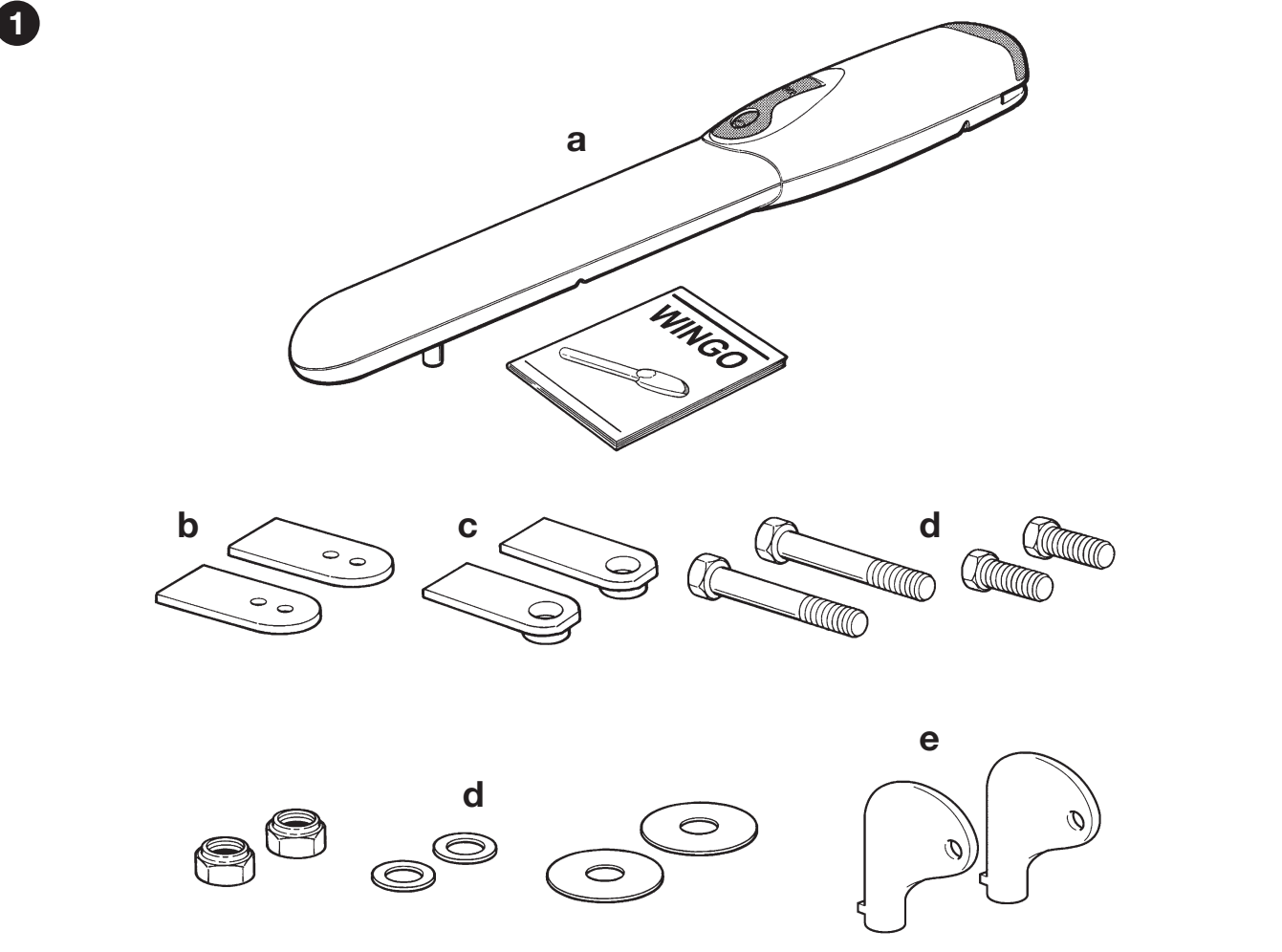

Qué incluye el motor por separado
Esta ficha corresponde a un motor WG5000, no a un sistema completo de automatización para dos hojas. El motor incluye un soporte delantero, un soporte trasero con placa de montaje, elementos de fijación, llaves de desbloqueo y un tope de apertura premontado. Los anclajes para el pilar o muro concretos deben elegirse según el material de soporte.
Seleccione por separado la central de mando, el receptor, los mandos, las fotocélulas y la luz intermitente, o elija el kit correspondiente. La puerta debe contar con un tope fijo de cierre. Para dos hojas se necesitan dos motores.
Kits para una o dos hojas
Todos los kits indicados incluyen MC800, receptor OXIBD y un mando INTI2. El kit básico no incluye fotocélulas; la versión con fotocélulas añade un par de EPM, y la versión con accesorios también incluye una luz intermitente ELAC. El número de motores corresponde al número de hojas.
| Puerta | Kit |
|---|---|
| 1 hoja | Básico |
| 1 hoja | Con accesorios |
| 1 hoja | Con fotocélulas |
| 2 hojas | Básico |
| 2 hojas | Con accesorios |
| 2 hojas | Con fotocélulas |
Selección de la central de mando
Central de mando actual NICE MC800 / MCA5R30 controla uno o dos motores de 230 V y sustituye a las centrales de mando antiguas de estas configuraciones. Para un solo motor, una alternativa es NICE MC200 con conexión y funciones propias.
Centrales de mando antiguas compatibles, ya sustituidas: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Si se mantienen, siga las instrucciones correspondientes a la placa realmente instalada. Placa anterior MCA5 y la más reciente MCA5R30 se diferencian tanto en los bornes como en las funciones; la designación MC800 por sí sola no determina la generación.
Los pasos detallados que se indican a continuación se aplican a MC800 con placa MCA5R30 y salida OutSTB. No son instrucciones para configurar A60, A6 o MC200.
I. Montaje del soporte trasero
El montaje, el cableado y las pruebas deben ser realizados por un técnico cualificado. Desconecte la alimentación antes de trabajar. Los soportes deben estar firmemente anclados y el motor debe disponer de espacio para todo el recorrido, para abrir la cubierta y para desbloquearlo. El accionamiento no corregirá una puerta que se atasca o está mal colgada.

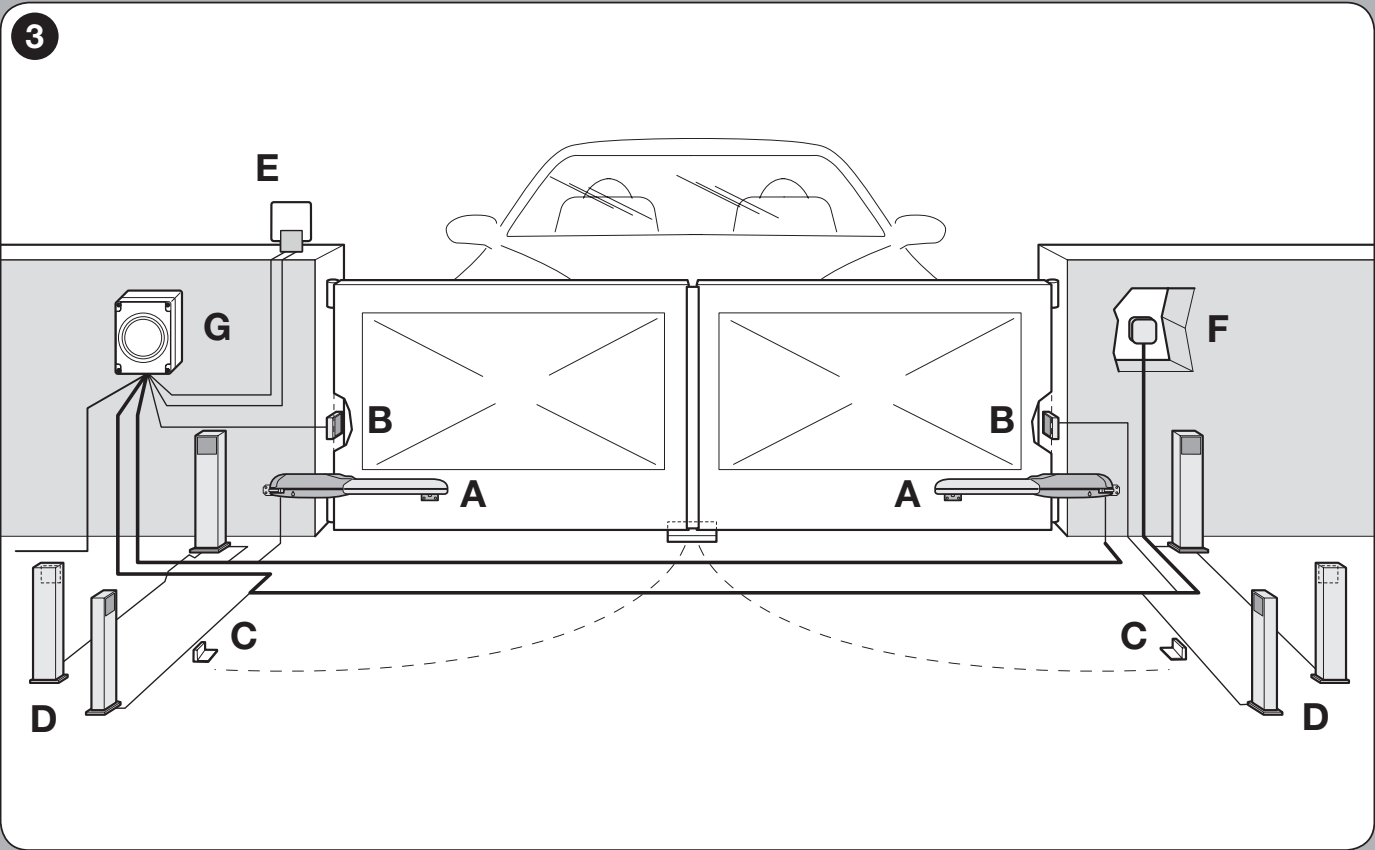

A motores, B fotocélulas, C topes de apertura, D postes para fotocélulas, E luz intermitente, F elemento de mando, G unidad de control. Los elementos de seguridad específicos se eligen en función de los riesgos de la puerta.

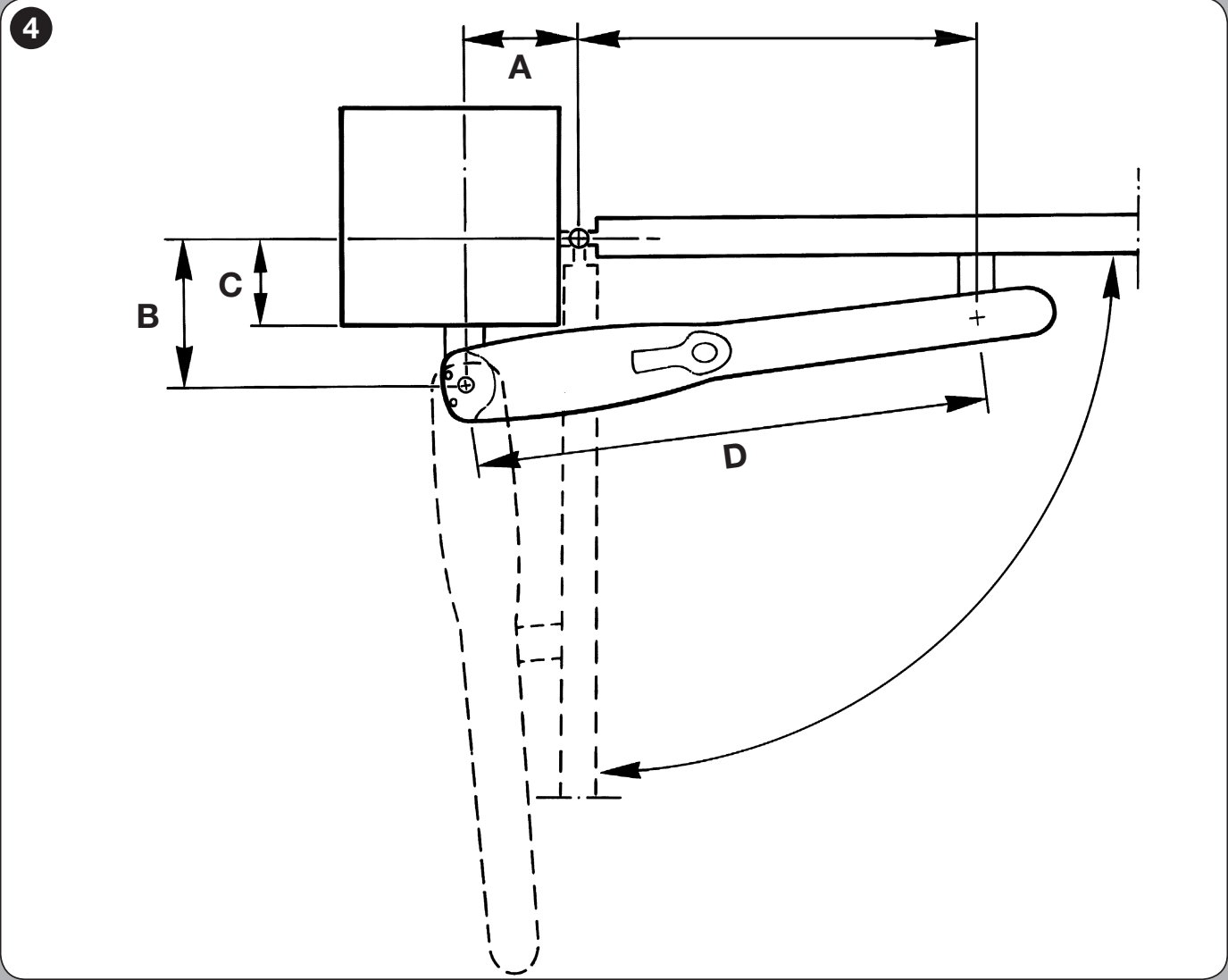

- Mida la dimensión C, es decir, la distancia entre el eje de la bisagra y la superficie de montaje, según el dibujo.

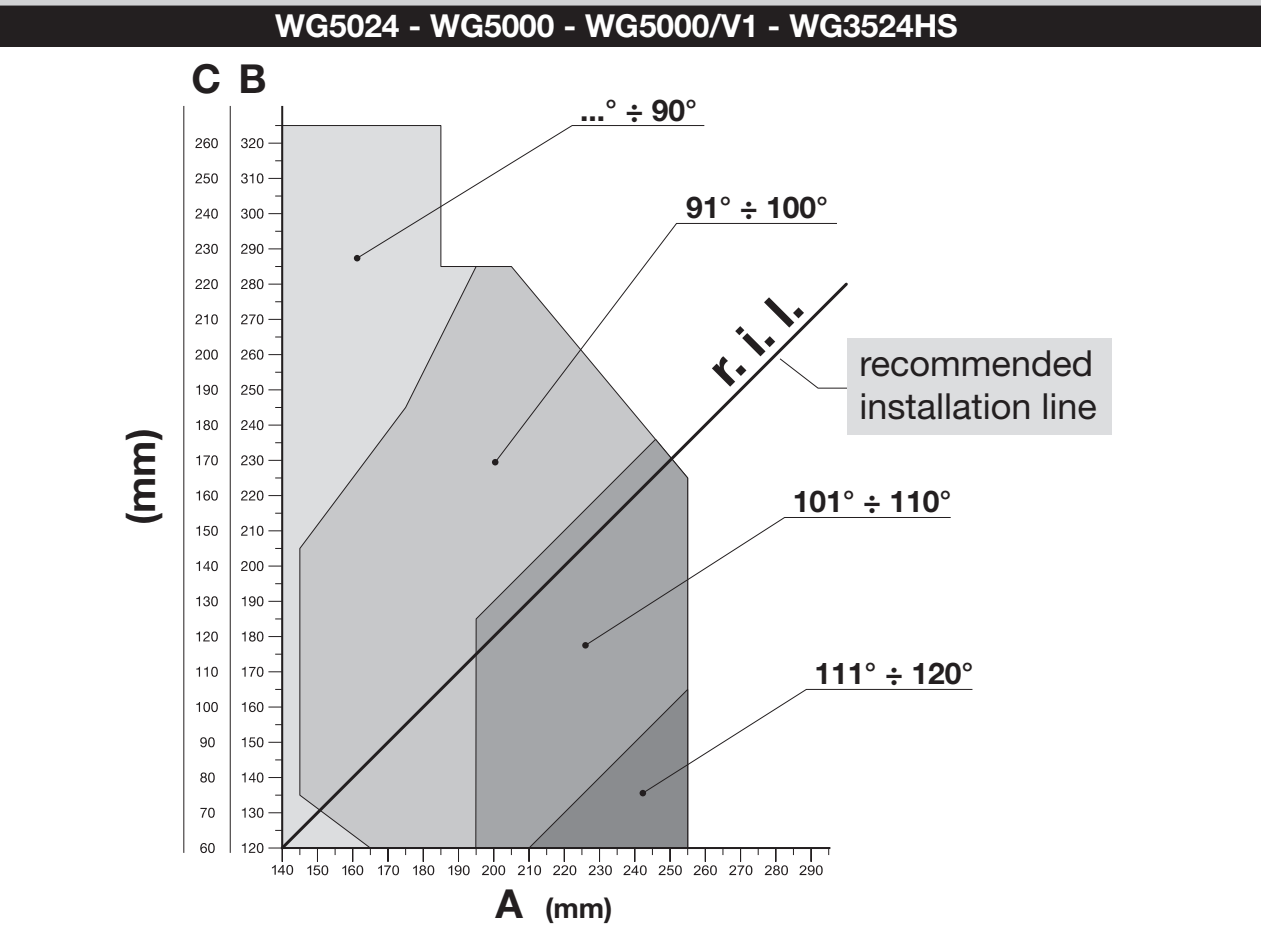

- Localice en el gráfico el valor medido de C. La línea horizontal determina la dimensión B; en la línea de montaje recomendada r.i.l. / DIL lea el ángulo de apertura.
- Desde el punto elegido, trace una línea vertical hasta el eje A. A y B deben ser similares, idealmente iguales.
- Si el ángulo no es adecuado, elija otra combinación admisible de A/B. No ajuste las dimensiones fuera del área del gráfico.
- Antes de anclarlo, compruebe que el soporte delantero quede sobre una parte sólida de la hoja y que la diferencia de altura entre los soportes sea F = 30 mm.

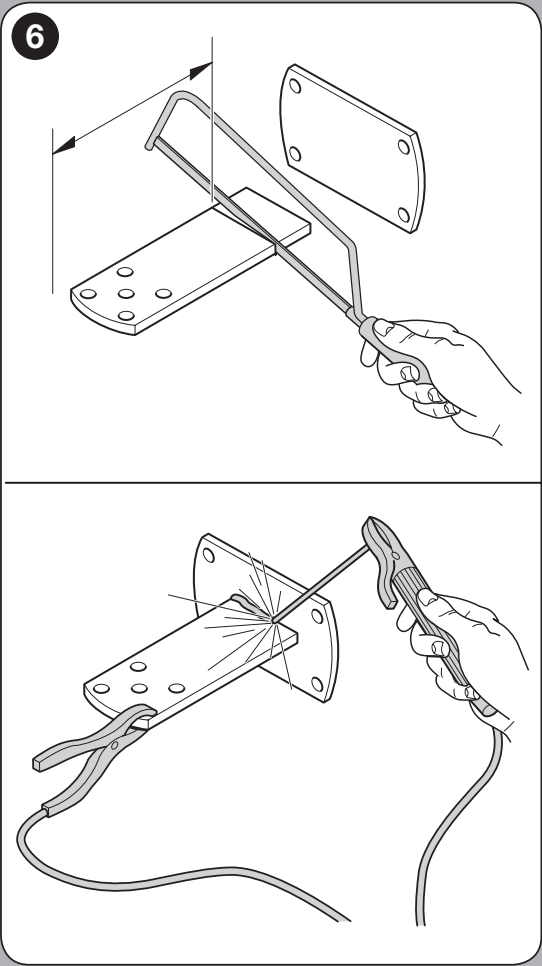

El soporte trasero se acorta según los valores A/B necesarios y se suelda a la placa de montaje; después, la placa se ancla con tornillos, arandelas y anclajes adecuados. El soporte trasero suministrado mide 150 mm. Si la geometría requiere un soporte más largo, utilice el soporte alargado NICE PLA6; cambiar únicamente su longitud no sustituye el cálculo basado en el gráfico.
Las dimensiones completas de los soportes de anclaje GAP02600 ayudan a comprobar el espacio disponible para la fijación. Compruebe las dimensiones A/B/C según la posición de las bisagras y el modelo del motor.
Apertura hacia fuera
WINGO también permite el montaje para apertura hacia fuera, según el siguiente dibujo. Prevea un soporte trasero alargado PLA6 y compruebe el espacio fuera de la zona de paso. El técnico debe adaptar la dirección de los cables del motor al cableado y volver a comprobar que las hojas estén en el orden correcto. El conductor común y el conductor de protección PE no deben confundirse.

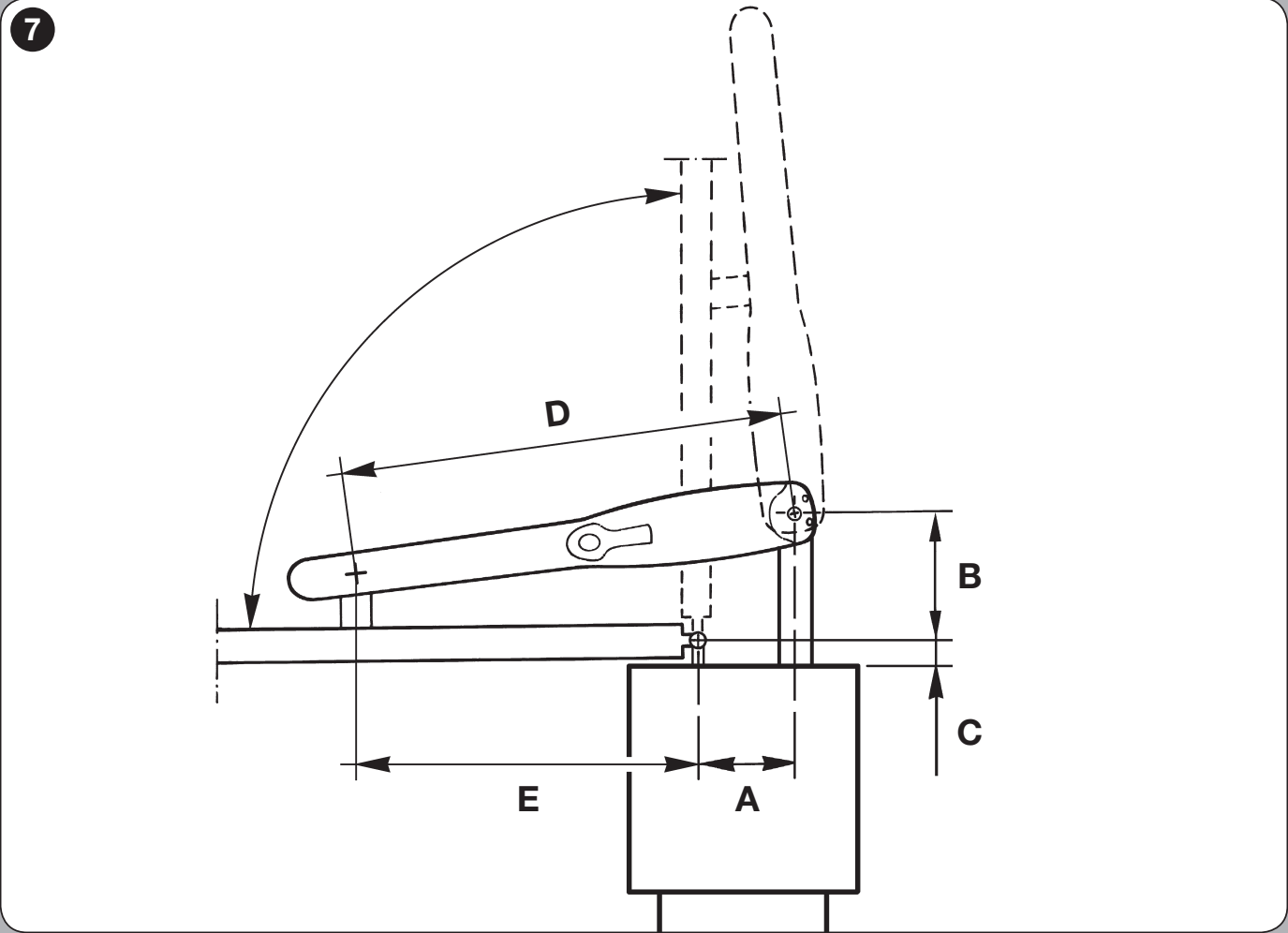

II. Soporte delantero y dimensiones de montaje
Para WG5000 se aplica D = 850 mm. Elija la dimensión E según el valor A de la tabla. D es la cota de montaje indicada en el dibujo; la carrera del vástago es un dato distinto. Suelde el soporte a una parte sólida de la hoja; una alternativa atornillable es NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |

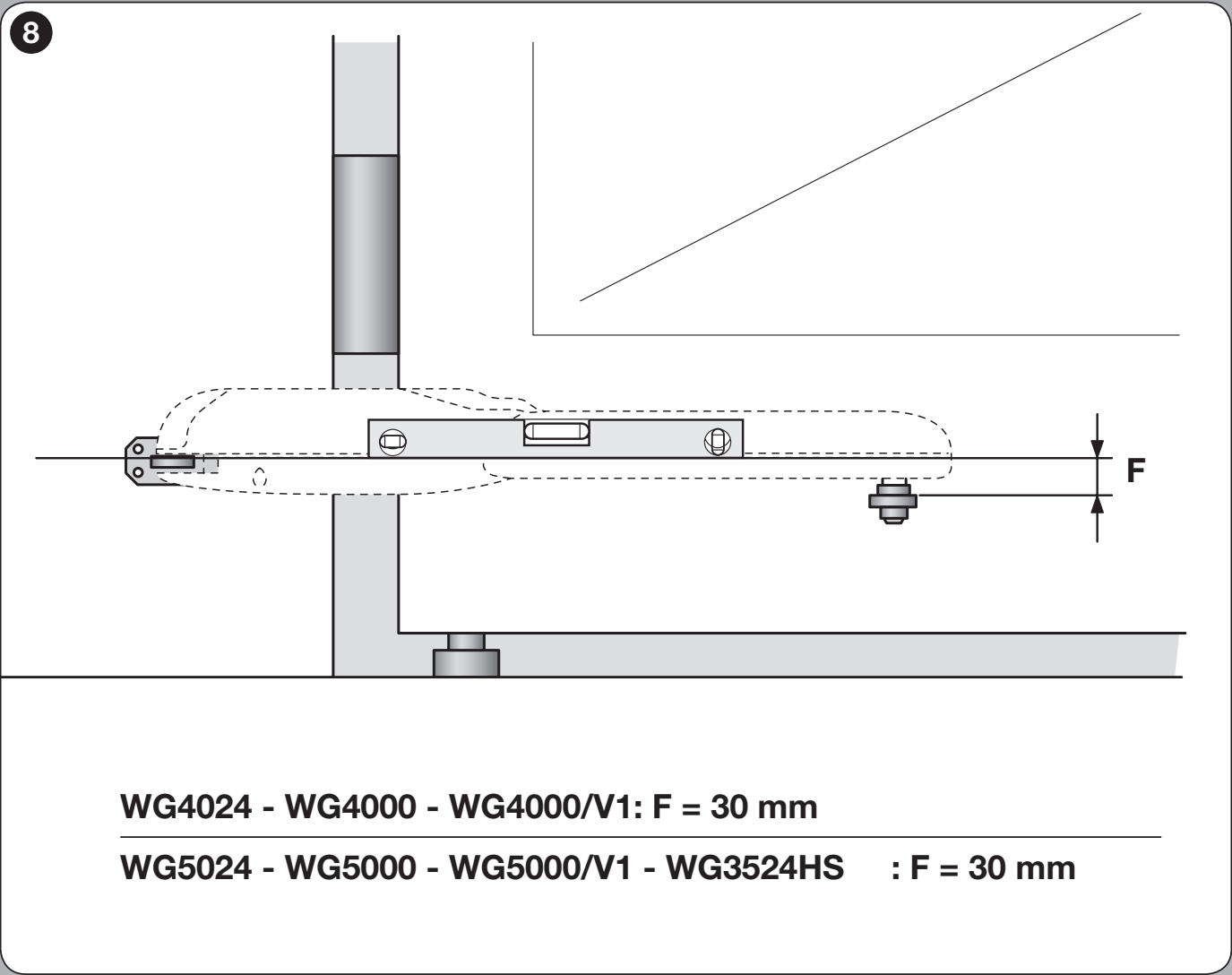

El anclaje delantero en la hoja está F = 30 mm más bajo que el anclaje trasero en el pilar, como muestra la imagen. Esto no significa que todo el motor esté inclinado: compruebe su correcta instalación con un nivel. Antes de soldar, compruebe ambas posiciones del motor y que se pueda alcanzar el soporte de la hoja.
III. Fijación del motor

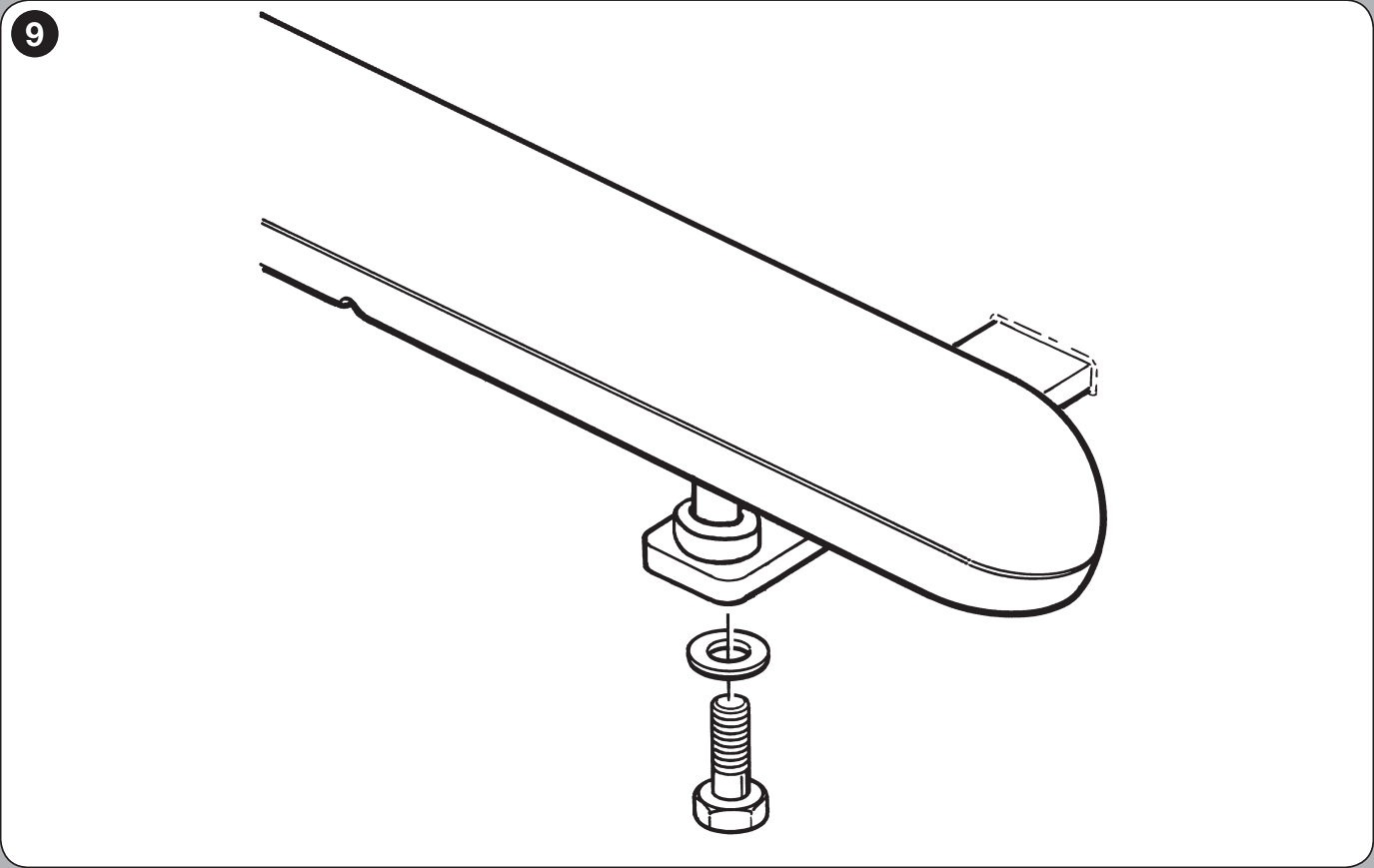

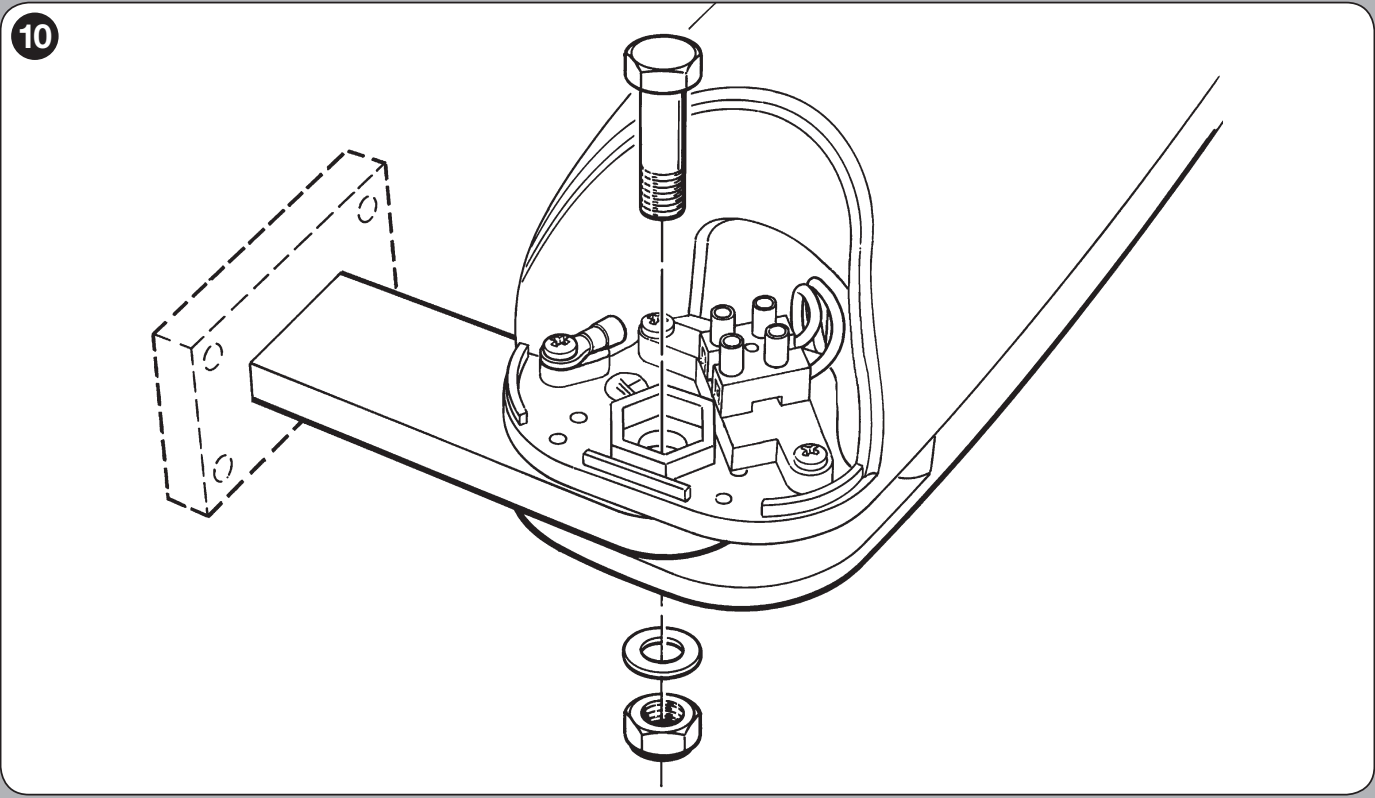

- Fije el motor al soporte trasero con el tornillo, la arandela y la tuerca suministrados. Apriete la tuerca y después aflójela aproximadamente 1/10 de vuelta, para que quede la holgura mínima necesaria.
- Conecte la parte delantera al soporte con las piezas suministradas y apriete según se muestra en la imagen.
- Compruebe manualmente todo el recorrido; no debe haber atascos ni esfuerzos laterales. Fije la etiqueta con el procedimiento de desbloqueo cerca del accionamiento.

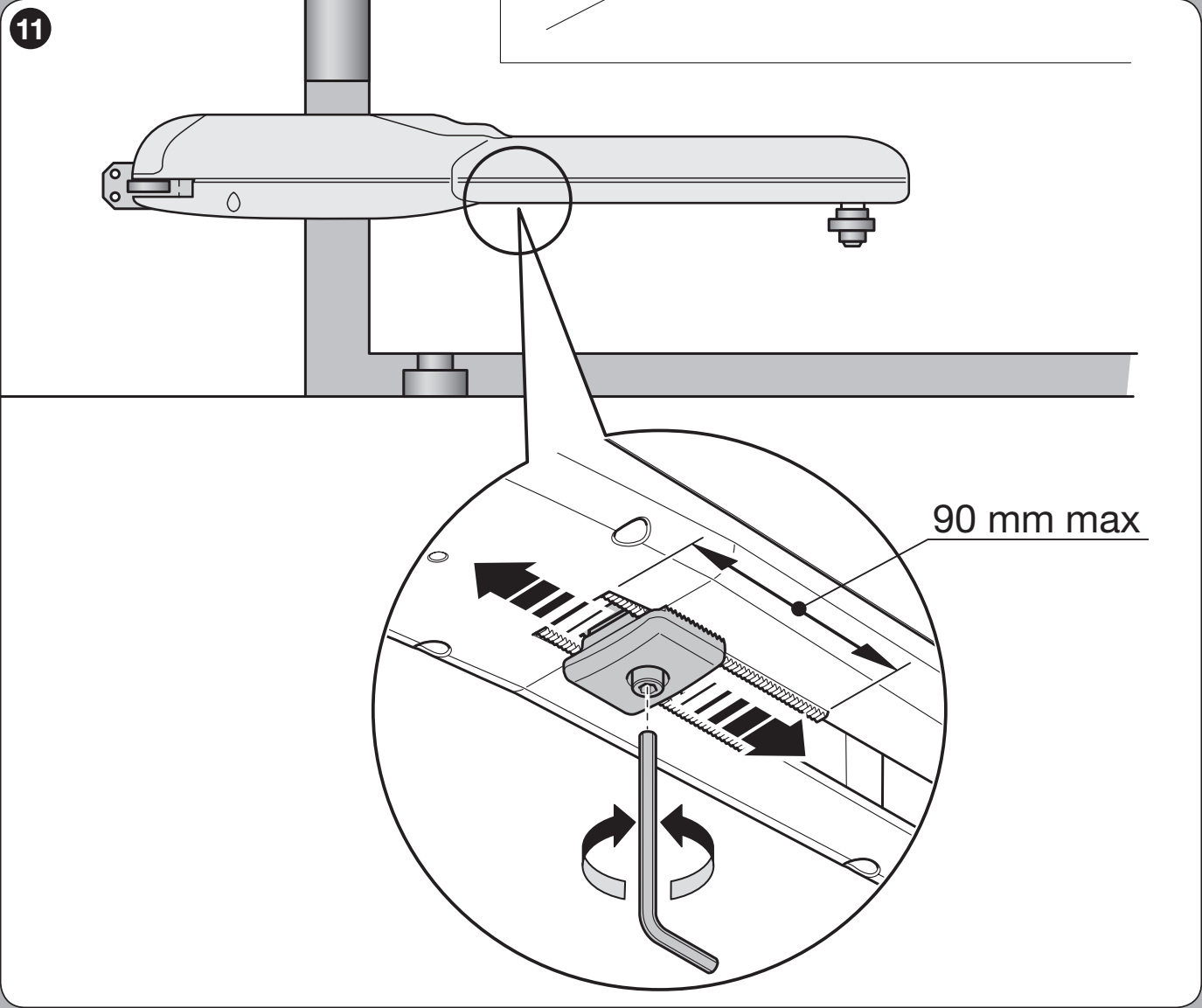

IV. Ajuste del tope mecánico
El tope premontado determina mecánicamente la posición de apertura; no es un final de carrera eléctrico. En la posición de cierre, asegure un tope firme para la puerta. En el MC800 se requieren topes mecánicos en ambas direcciones.
- Desconecte la alimentación y desbloquee el motor.
- Afloje el tornillo del tope mecánico.
- Abra manualmente la hoja hasta la posición deseada.
- Desplace el tope hasta el pasador y apriete el tornillo. Respete la cota 90 mm máx. indicada en el detalle de ajuste del tope. Esta cota no corresponde a la carrera total del motor, que en el WG5000 es de 470 mm.
- Cierre manualmente la hoja y bloquee el accionamiento. A continuación, realice el aprendizaje y las pruebas de todo el conjunto.

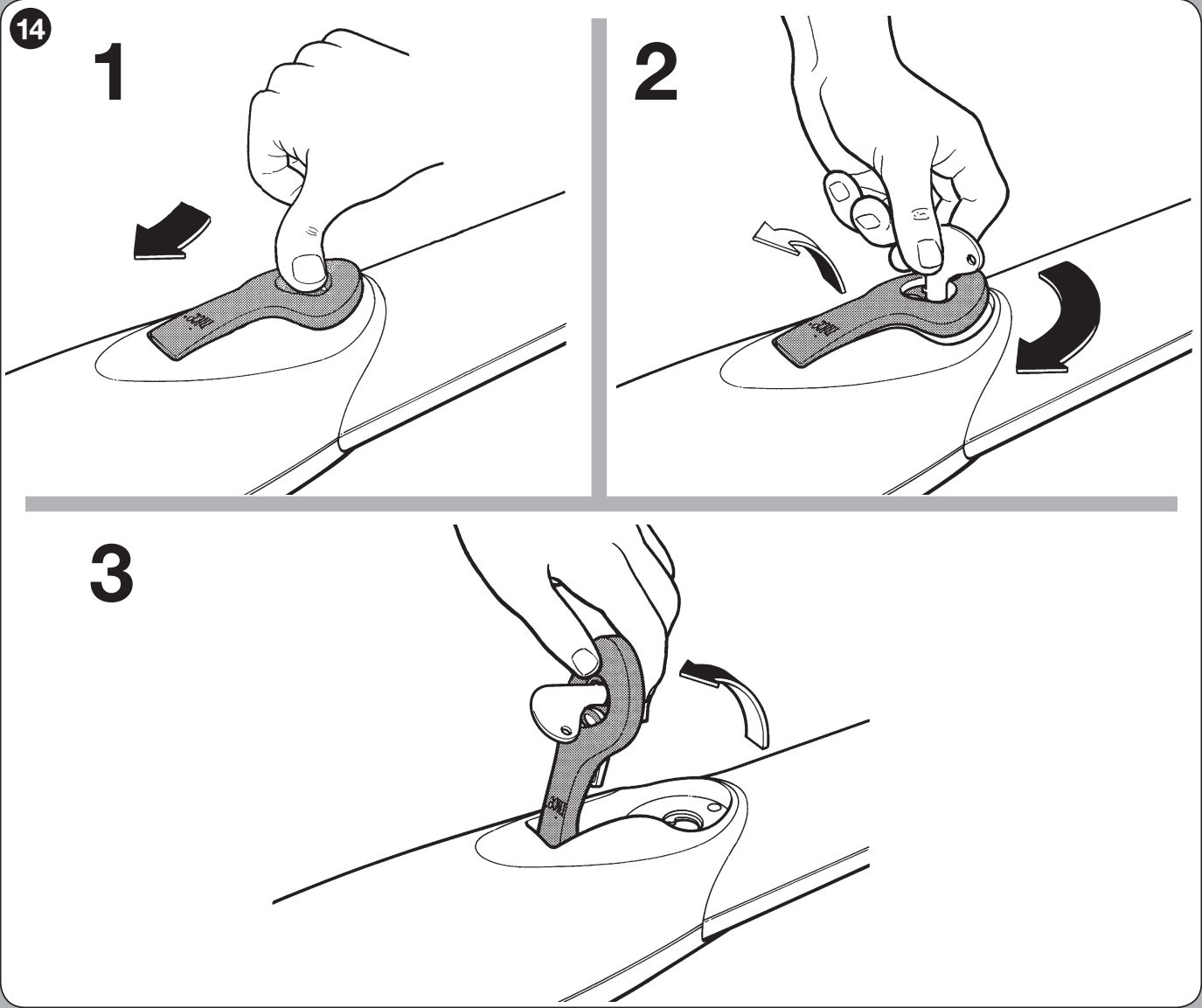

Desbloqueo manual en caso de corte del suministro eléctrico
- Detenga la puerta, desconecte la alimentación y asegure la hoja para impedir que se mueva por sí sola. Si hay instalada una cerradura eléctrica, desbloquéela primero.
- Deslice la tapa protectora de la cerradura, introduzca la llave y gírela en el sentido de las agujas del reloj.
- Levante la palanca de desbloqueo acompañando su movimiento. Ahora puede mover la hoja manualmente.
- Antes de ponerla en funcionamiento automático, baje la palanca, gire la llave en sentido antihorario, retírela y cierre la tapa protectora. Compruebe que el accionamiento quede bloqueado.
Si la puerta es el único acceso a la propiedad, prevea el acceso al mecanismo de desbloqueo antes de instalarla. En caso de avería, no continúe con el funcionamiento automático sin determinar la causa.
Cableado
Las siguientes secciones y longitudes son válidas para un conjunto con MC800/MCA5R30. Separe los cables de alimentación y del motor de las señales de baja tensión; protéjalos del agua y del movimiento de la hoja y fíjelos en los pasacables. La alimentación debe contar con una protección adecuada y permitir la desconexión total.
| Circuito | Cable | Longitud según MC800 |
|---|---|---|
| Alimentación de la central | 3 × 1,5 mm² | Hasta 30 m; para tendidos más largos, 3 × 2,5 mm² y puesta a tierra de protección en la automatización, según el manual. |
| Cada motor de 230 V | 4 × 1,5 mm² | Hasta 10 m, incluido el conductor de protección PE. |
| Luz intermitente ELAC | 2 × 1,5 mm² | Hasta 20 m. |
| Fotocélulas BlueBUS | 2 × 0,5 mm² | Hasta 20 m; de más de 20 a 40 m, 2 × 1 mm², sin polaridad. |
| Selector de llave | 2 cables de 2 × 0,5 mm² | Hasta 50 m. |
| Cerradura eléctrica | 2 × 1 mm² | Hasta 10 m. |
| Antena | RG58 | Hasta 20 m; se recomienda menos de 5 m. |
Las fotocélulas EPM con salida de relé requieren alimentación y un contacto de señal; el número de conductores depende del esquema TX/RX y del modo de prueba seleccionado. Cableado e instalación completos del MC800.

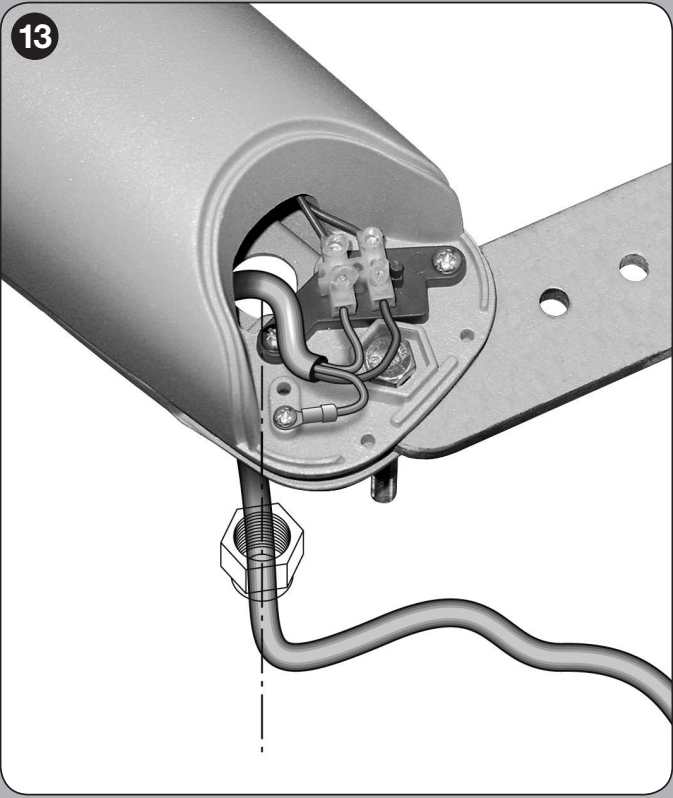

Conexión del motor y polaridad de los accesorios
El WG5000 es un motor de 230 V CA. No se conecta a la salida de motor de 24 V del MC424L o MC824H. Conecte los conductores del motor de apertura / común / cierre y el conductor de protección PE según las marcas del motor y de la central. Se trata de un circuito de corriente alterna, no de una polaridad +/−. El motor no tiene un conductor independiente para el encoder ni finales de carrera eléctricos sin tensión.
Con un solo motor en el MC800, utilice M2. Con dos motores, M2 abre primero y M1 cierra primero. Para invertir el sentido, intercambie los conductores de dirección exteriores del motor correspondiente; los conductores común y PE deben permanecer en los bornes asignados. Realice cualquier intervención en el cableado con la alimentación desconectada.
| 3 / 4 – alimentación auxiliar | 3 = 0 V (−), 4 = común +24 V CC (+), en conjunto, máx. 200 mA. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −, alimentación conmutada para fotocélulas, máx. 4 W. Se desconecta en modo Standby; no lo confunda con el borne OGI de una placa antigua. |
| 6 / 7 – BlueBUS | Alimentación y datos por dos hilos; sin polaridad +/−. |
| FLASH | Luz intermitente autoalimentada 230 V CA, máx. 21 W, por ejemplo, ELAC. No conecte la luz ELDC de baja tensión a esta salida. |
| 1 / 2 – ELS | Cerradura eléctrica 12 V CA, máx. 15 VA; sin polaridad de CC. |
| 4 / 13 – SbS | Sin tensión NO contacto paso a paso; no aplique tensión externa. |
| 4 / 14, 4 / 15 | Sin tensión NO contactos: abrir / cerrar. |
| 4 / 12 – STOP | Entrada de seguridad aprendida NO, NC o 8,2 kΩ según el cableado de la protección. |
| 8 / 9 / 10 – AUX | En el modo de fotocélulas por relé: PHOTO / PHOTO1 / PHOTO2, contacto común 4; LP encendido. En este modo, la entrada 11 es STOP. Las entradas AUX no utilizadas deben quedar libres; no añada puentes universales. |

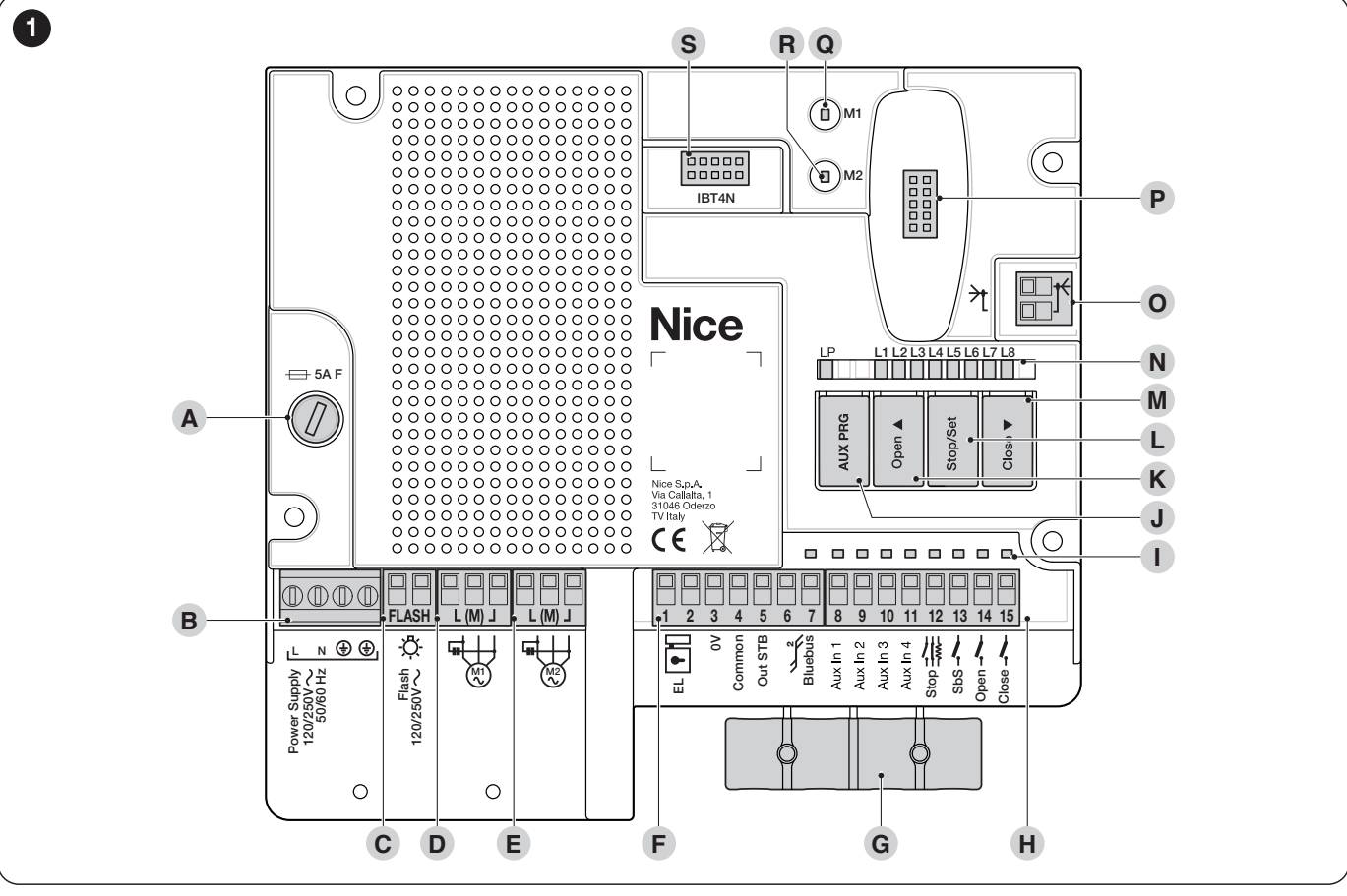

La placa tiene los botones Open ▲, Stop/Set y Close ▼, LED L1–L8 y el botón AUX PRG. El receptor va en el conector SM. Cableado detallado de cada borne.
Fotocélulas, pruebas y borde de seguridad
MC800/MCA5R30 admite fotocélulas por relé y BlueBUS, también en conexión combinada. El modo AUX para fotocélulas por relé es incompatible con el uso de AUX para finales de carrera eléctricos; WINGO no los lleva a AUX. La conexión de alimentación de TX/RX debe corresponder al modo Standby o de fototest.

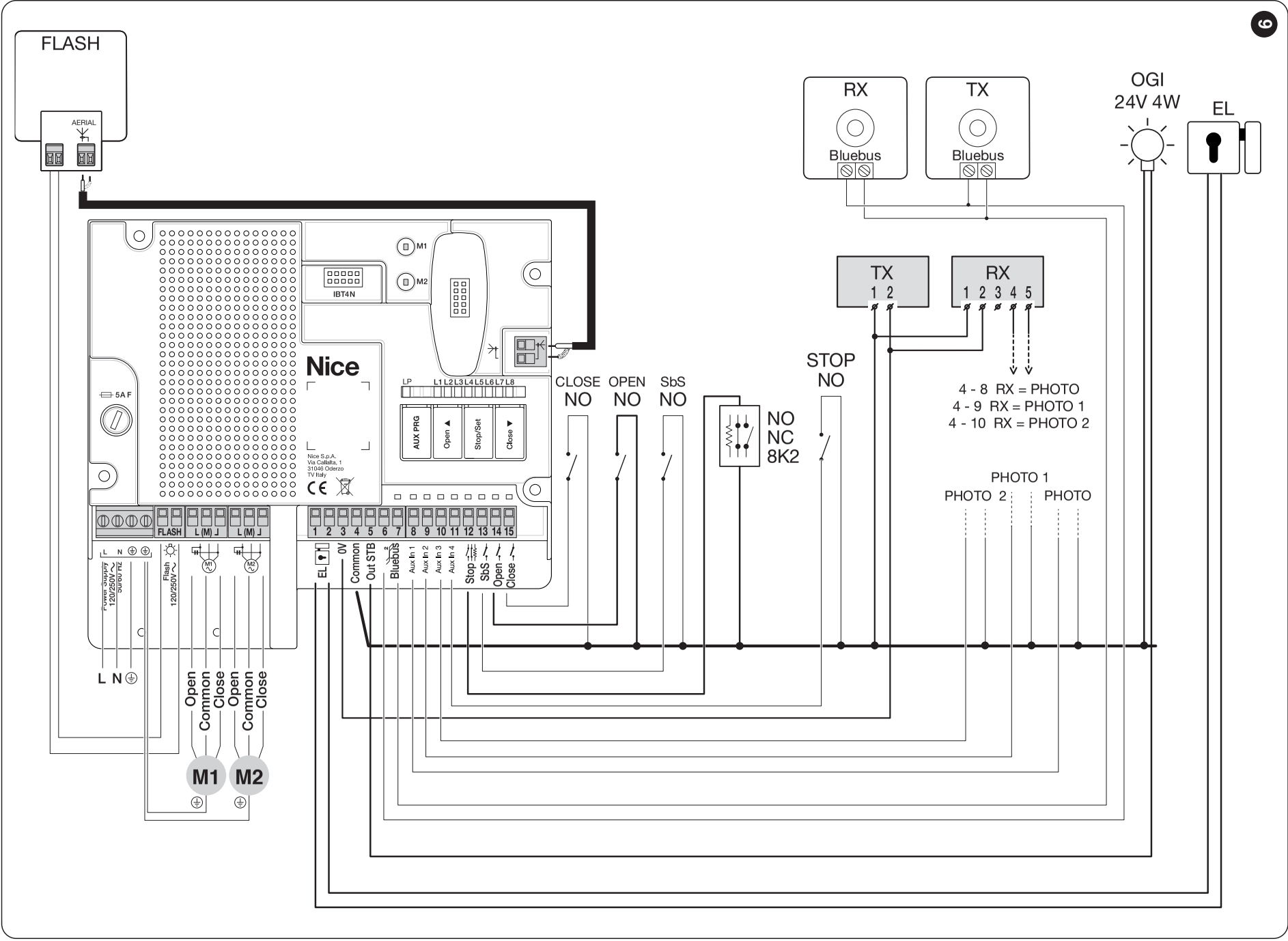

El esquema muestra una conexión combinada sin fototest y con Standby desactivado. Para otro modo, utilice su esquema específico; no basta con cambiar un solo puente. Para EPM con alimentación de CC, se aplica lo siguiente: TX/RX 1 = +, 2 = −; RX 4 = COM, 5 = NC. El contacto COM/NC se conecta entre 4 Common y la entrada PHOTO seleccionada 8, 9 o 10. Fotocélulas por relé, fototest y Standby.
Conecte las fotocélulas BlueBUS en paralelo con dos cables, sin polaridad. TX y RX de un mismo par deben tener la misma dirección; las direcciones de los distintos pares deben ser diferentes. Después de cambiar el cableado, vuelva a realizar el reconocimiento de dispositivos. Direcciones y respuestas de las fotocélulas BlueBUS.
En una automatización con MC800 se requieren bordes de seguridad sensibles. El instalador determinará el tipo y la ubicación en función de los puntos de aplastamiento y del resultado de las pruebas. Las fotocélulas solo protegen el espacio que realmente supervisan. Conexión de los dispositivos de seguridad a STOP.
Primera puesta en marcha con MC800 / MCA5R30
Antes de encender, compruebe que la fijación sea firme, el desbloqueo esté asegurado, los topes y guías estén bien colocados, el sentido de los motores sea correcto, el orden sea M1/M2 y todas las protecciones estén instaladas. Durante el primer movimiento, el espacio de la puerta debe estar despejado y el técnico debe estar preparado para detenerla.
- Tras encender, BlueBUS debe parpadear aproximadamente una vez por segundo; los LED de TX/RX BlueBUS conectados deben parpadear y FLASH debe estar apagado. Si no se cumplen estas condiciones, corrija primero el error de cableado.
- Reconocimiento de dispositivos: mantenga pulsados Open ▲ + Stop/Set y suelte cuando L1/L2 empiecen a parpadear rápidamente, aproximadamente después de 3 s. Si el proceso finaliza correctamente, STOP se enciende y L1/L2 se apagan. Realice el procedimiento también si no hay accesorios instalados.
- Aprendizaje automático de las posiciones: mantenga pulsados Stop/Set + Close ▼ y suelte cuando L3/L4 parpadeen rápidamente, aproximadamente después de 3 s. A continuación, se cierran M1 y M2, se abren M2 y M1 y, por último, se cierran M1 y M2 hasta los topes correspondientes. Con un solo motor, solo funciona M2.
- Si el motor se abre en lugar de iniciar el cierre, interrumpa el aprendizaje con el botón Open o Close. Desconecte la alimentación, corrija el sentido y repita el aprendizaje desde el principio. En una puerta de dos hojas con el orden de las hojas invertido, corrija la asignación M1/M2. Deje el motor único conectado a M2; si el sentido es incorrecto, corrija únicamente los cables de sentido.
- El aprendizaje de posiciones se completa correctamente cuando L3/L4 se apagan. La activación de una fotocélula o de STOP interrumpe el aprendizaje; elimine la causa y repita todo el procedimiento.
- Compruebe varias veces la apertura, el cierre y la parada; pruebe cada dispositivo de seguridad, el solapamiento de las hojas y el desbloqueo, y mida las fuerzas del conjunto completo. Ponga en servicio únicamente una puerta que haya superado las pruebas.
Al probar únicamente WINGO, debe ser posible moverlo manualmente con una fuerza máxima de 390 N. Este es el límite superior de la prueba, no el valor deseado para una puerta que se mueve con dificultad ni un ajuste de la fuerza de impacto. El técnico debe evaluar las fuerzas durante el movimiento automático mediante una medición específica.
Ajustes y mandos
El motor por sí solo no tiene botones de programación ni receptor de radio. La fuerza, la pausa, el cierre automático, la ralentización y el retardo de las hojas se ajustan en la central de mando instalada. Repita las pruebas después de cambiar los parámetros de seguridad. WINGO es electromecánico; no active en él la función de mantenimiento de presión para motores hidráulicos.
Programación y tablas MC800 · Aprendizaje manual y mixto de las posiciones
Para emparejar un mando, lo determinante es el receptor concreto y la codificación guardada, no solo la frecuencia. Los kits actuales incluyen OXIBD e INTI2. El ON3EBD bidireccional requiere un OXIBD compatible; el ON3ELR se utiliza con OXILR. Conecte la antena externa OXIBD directamente al receptor siguiendo sus instrucciones; no la conecte automáticamente a la entrada de antena de la placa base basándose en un esquema antiguo.
Emparejamiento y borrado de mandos
Qué comprobar si hay un problema
| Síntoma | Qué comprobar |
|---|---|
| El motor no se mueve | Alimentación, desbloqueo asegurado, STOP y fotocélulas. Un técnico debe comprobar los fusibles y los circuitos eléctricos con la alimentación desconectada. |
| El motor funciona, pero la hoja no se mueve | Desbloqueo asegurado, unión de los soportes y daños mecánicos. |
| La hoja se detiene o retrocede | Compruebe primero el movimiento manual, las bisagras, los topes y los obstáculos; después, las fotocélulas y los ajustes de seguridad. No aumente la fuerza sin averiguar la causa. |
| Sentido u orden incorrectos | Cables de sentido y, con dos motores, también la asignación M1/M2. El motor único debe permanecer en M2; no intercambie el conductor común ni PE. |
| El mando no responde, pero el botón sí | Pila, compatibilidad, aprendizaje del mando y antena del receptor. |
| Error tras sustituir un accesorio | Cableado, alimentación, direcciones AUX o BlueBUS y nuevo reconocimiento de dispositivos. |
Número de parpadeos y procedimientos de reparación: diagnóstico MC800. El reinicio de la central, el borrado del receptor y el aprendizaje de las posiciones son operaciones distintas. Antes de reiniciarla, anote los ajustes y siga las instrucciones de su placa.
Accesorios compatibles
Seleccione los accesorios según la unidad de control real, sus salidas y el receptor instalado.
| Qué | Por qué | Tipo |
|---|---|---|
| Central de control | Control de uno o dos motores, según el modelo elegido. |
|
| Luz intermitente | Advierte del movimiento. La tensión debe coincidir con la salida de la central. |
|
| Fotocélulas | Supervisan la zona seleccionada de la puerta. MC800/MCA5R30 permite combinar fotocélulas de relé y BlueBUS según el esquema. | |
| Emisor | Para el control remoto de la puerta. | |
| Receptor | Elija la radio según la codificación de los mandos. El control inteligente requiere una interfaz específica compatible y alimentación eléctrica. |
|
| Antena | Mejora la recepción del receptor correspondiente; respete su conexión. | |
| Teclado | Control de la puerta mediante el receptor correspondiente o una interfaz de decodificación; el elemento de datos por sí solo no es un contacto NO directo. | |
| Interruptor de llave |
Para accionar la puerta con una llave mediante un interruptor conectado al motor por cable desde cualquier ubicación. |
|
| Lectores de tarjetas | Control de la puerta mediante el receptor correspondiente o una interfaz de decodificación; el elemento de datos por sí solo no es un contacto NO directo. |
|
| Cerraduras eléctricas | Bloqueo adicional de la hoja según su construcción y carga; en MC800, salida ELS de 12 V CA / 15 VA. |
|

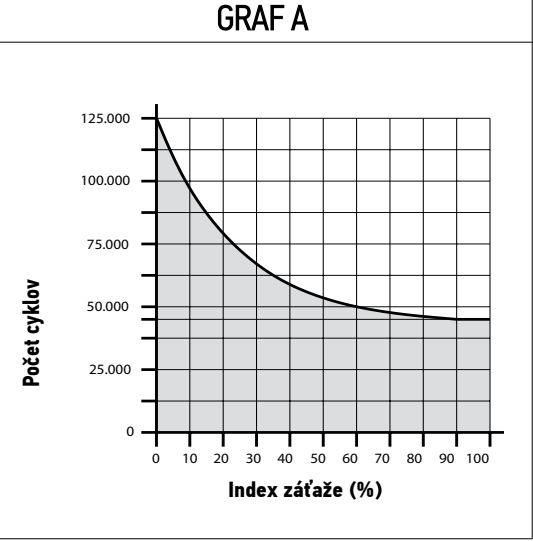

Vida útil orientativa
Sume el índice correspondiente de peso y el de longitud, y añada los demás factores. En cada grupo de peso o longitud, utilice solo una fila correspondiente. Consulte en el gráfico el número aproximado de ciclos correspondiente al porcentaje total.
| Características de la automatización completa | Índice | Gráfico de vida útil |
|---|---|---|
| Peso de la hoja | más de 100–200 kg → 0 % más de 200–300 kg → 10 % más de 300–400 kg → 20 % más de 400–500 kg → 30 % |
|
| Longitud de la hoja | 1–2 m → 0 % más de 2–3 m → 10 % más de 3–3,5 m → 20 % | |
| Temperatura / humedad | Por encima de +40 °C o por debajo de 0 °C, o con una humedad superior al 80 % → 20 % | |
| Hoja ciega | 15 % | |
| Ubicación expuesta al viento | 15 % |
El gráfico es una estimación basada en un mantenimiento periódico; no garantiza un número de años o ciclos. No puede sustituir al gráfico de peso y longitud máximos admisibles de la hoja. El instalador debe evaluar la carga de funcionamiento y los requisitos de seguridad de la puerta completa.
Mantenimiento y uso seguro
Como mínimo, cada 6 meses haga revisar las fijaciones, los soportes, las bisagras, el desgaste, la corrosión, la lubricación del husillo, los topes, el desbloqueo y el cableado. Tras el mantenimiento, el técnico volverá a comprobar los movimientos y todos los dispositivos de protección. En caso de uso intensivo, determine el intervalo en función de las condiciones de funcionamiento.
Mientras la puerta esté en movimiento, no toque el motor ni la hoja y pase solo cuando esté completamente abierta y se haya detenido. Los niños no deben jugar junto a la puerta ni con los mandos. Si la puerta tiene una puerta peatonal, su apertura debe impedir la activación de la automatización. Retire periódicamente los obstáculos y limpie las ventanas de las fotocélulas. Si se producen ruidos inusuales, daños o movimientos espontáneos, desconecte la alimentación y encargue la reparación.
Características técnicas de NICE WINGO WG5000
| Tipo | Motorreductor electromecánico irreversible para una hoja, sin unidad de control integrada. |
|---|---|
| Alimentación del motor | 230 V CA / 50 Hz |
| Corriente máxima / nominal | 1,5 A / 0,5 A |
| Potencia absorbida máxima / nominal | 200 W / 130 W |
| Carrera | 470 mm |
| Velocidad en vacío | 0,013 m/s |
| Fuerza máxima / nominal | 1 700 N / 600 N |
| Ciclos por hora | 30 con fuerza nominal; el resultado depende de las condiciones de instalación. |
| Grado de protección | IP44 |
| Temperatura de funcionamiento | −20 a +50 °C |
| Clase de aislamiento | F |

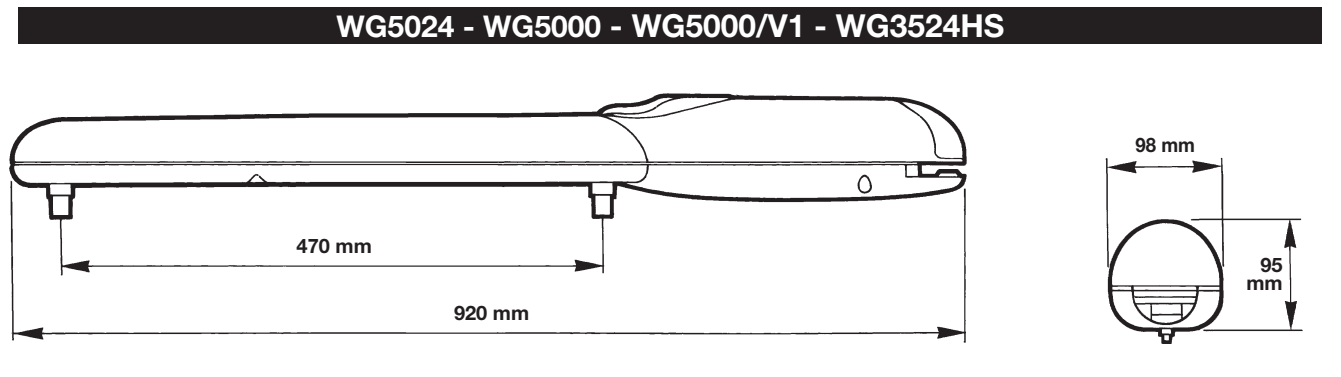

| Dimensiones | 920 × 98 × 95 mm (longitud × anchura × altura) |
| Peso del motor | 6 kg |
| Tope mecánico | Tope de apertura premontado; el cierre se controla mediante un tope fijo de la puerta. |
