NICE PLA11 - cerradura eléctrica horizontal para puerta batiente, NICE-PLA11
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
138,69 € con IVA
| Peso |
|---|
| 0,80 kg |
Descripción del producto NICE PLA11 - cerradura eléctrica horizontal para puerta batiente, NICE-PLA11
Cerradura eléctrica NICE PLA11 está diseñada para puertas de apertura automática o manual, tanto para interior como para exterior puertas batientes y puertas peatonales. Funciona normalmente en modo automático; al retirar el componente extraíble, funciona en modo semiautomático. La cerradura eléctrica está diseñada para uso horizontal, aunque en principio también se puede instalar en vertical. Para la instalación en vertical, se recomienda elegir la alternativa cerradura eléctrica PLA10.
Manuales y documentos para descargar
Información técnica
| Instalación: | horizontal (también vertical) |
|---|---|
| Distancia entre ejes: | 70mm desde el borde de la cerradura hasta el eje del cilindro |
| Funciones: |
|
| Bobina: | Bobina doble reemplazable para un funcionamiento continuo y una larga vida útil. |
| Tensión: | 12V AC |
| Acabado: |
Carcasa y tope mecánico de acero galvanizado. Pestillo de latón. |
| Cilindro: | Doble o medio (el medio se incluye en el paquete). |
Contenido del paquete

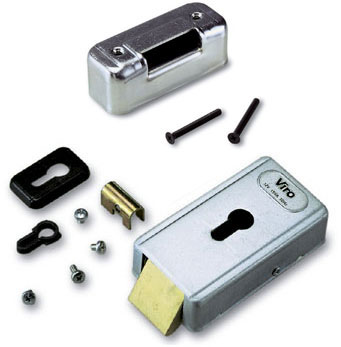

El paquete de la cerradura eléctrica NICE PLA11 incluye:
 |
|
Funciones de la cerradura eléctrica
 |
La cerradura eléctrica NICE PLA11 funciona en modo automático; al retirar el componente extraíble, funciona en modo semiautomático. En modo automático, la cerradura se desbloquea mediante un impulso eléctrico y no vuelve a bloquearse hasta que la puerta se abre y se cierra a continuación. En modo semiautomático, tras retirar el componente extraíble, la cerradura se desbloquea únicamente mediante la combinación de un impulso eléctrico y un empuje manual posterior sobre la hoja de la puerta. Para activar esta función, empuje la placa de presión G y extraiga el componente de plástico F. |
Dimensiones de los cilindros compatibles

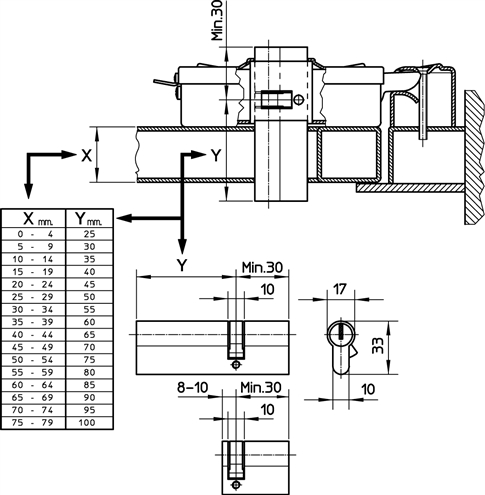

La cerradura eléctrica se suministra con un medio cilindro. Para calcular qué otro cilindro necesita, consulte la tabla siguiente, donde podrá determinar la medida adecuada en función del grosor del material de la puerta en el que va a fijar la cerradura eléctrica. También puede utilizar únicamente un cilindro de un solo lado con las dimensiones indicadas en el esquema.
Colocación del cilindro

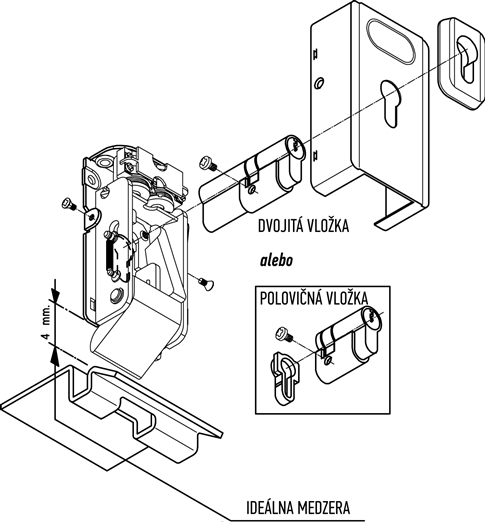

Una vez elegido el cilindro adecuado, instale la cerradura eléctrica siguiendo el esquema siguiente. Mantenga la separación ideal de 4mm entre el cuerpo de la cerradura y la parte superior del tope mecánico.
Conexión eléctrica de la cerradura

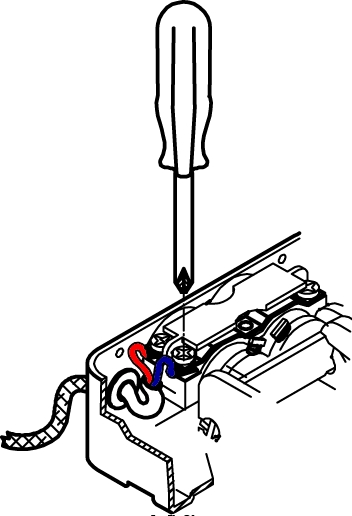

Pase el cable por el orificio de goma situado en la parte posterior de la cerradura y conéctelo según la imagen:
Galería de fotos de la cerradura eléctrica

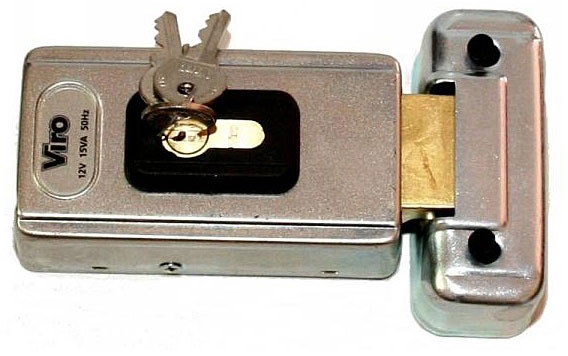

| Cuerpo de la cerradura eléctrica NICE PLA11 y su tope | Cuerpo de la cerradura eléctrica NICE PLA11 |
|---|---|
 |
 |
| Interior de la cerradura eléctrica NICE PLA11 | Caja de la cerradura eléctrica NICE PLA11 |
 |
 |

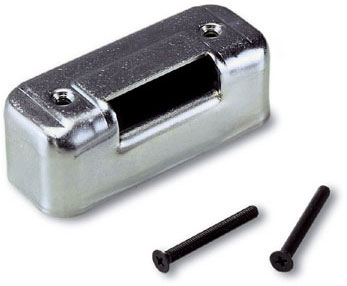

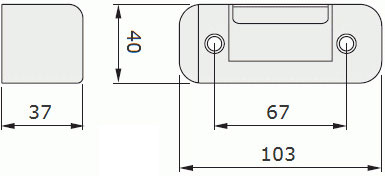

Galería de fotos del tope de la cerradura eléctrica
 |
 |
Cerradura eléctrica NICE PLA11 está diseñada para puertas de apertura automática o manual, tanto para interior como para exterior puertas batientes y puertas peatonales. Funciona normalmente en modo automático; al retirar el componente extraíble, funciona en modo semiautomático. La cerradura eléctrica está diseñada para uso horizontal, aunque en principio también se puede instalar en vertical. Para la instalación en vertical, se recomienda elegir la alternativa cerradura eléctrica PLA10.
Información técnica
| Instalación: | horizontal (también vertical) |
|---|---|
| Distancia entre ejes: | 70mm desde el borde de la cerradura hasta el eje del cilindro |
| Funciones: |
|
| Bobina: | Bobina doble reemplazable para un funcionamiento continuo y una larga vida útil. |
| Tensión: | 12V AC |
| Acabado: |
Carcasa y tope mecánico de acero galvanizado. Lengüeta de latón. |
| Cilindro: | Doble o medio (el medio forma parte de paquete). |
Contenido del paquete
El paquete de la cerradura eléctrica NICE PLA11 incluye:
|
|
Funciones de la cerradura eléctrica
|
La cerradura eléctrica NICE PLA11 funciona en modo automático; al retirar el componente extraíble, funciona en modo semiautomático. En modo automático, la cerradura se desbloquea mediante un impulso eléctrico y solo vuelve a bloquearse después de abrir y cerrar la puerta. En modo semiautomático, tras retirar el componente extraíble, la cerradura se desbloquea únicamente al combinar un impulso eléctrico con un empuje manual posterior sobre la hoja de la puerta. Para activar esta función, aparte la pieza de presión G y extraiga el componente de plástico F. |
Dimensiones de los cilindros compatibles
La cerradura eléctrica se suministra con un medio cilindro. Para calcular qué otro cilindro necesita, consulte la tabla siguiente, donde encontrará la medida adecuada según el grosor del material de la puerta en el que vaya a fijar la cerradura eléctrica. También puede utilizar únicamente un cilindro de un solo lado con las dimensiones indicadas en el dibujo.
Instalación del cilindro
Tras elegir el cilindro adecuado, instale la cerradura eléctrica siguiendo el esquema siguiente. Mantenga una separación ideal de 4 mm entre el cuerpo de la cerradura y la parte superior del tope mecánico.
Conexión eléctrica de la cerradura
Pase el cable por el orificio de goma de la parte trasera de la cerradura y conéctelo como se muestra en la imagen:
Galería fotográfica de la cerradura eléctrica
| Cuerpo de la cerradura eléctrica NICE PLA11 y su tope | Cuerpo de la cerradura eléctrica NICE PLA11 |
|---|---|
|
|
| Interior de la cerradura eléctrica NICE PLA11 | Caja de la cerradura eléctrica NICE PLA11 |
|
|
Galería fotográfica del tope de la cerradura eléctrica
|
|
