Descripción del producto NICE MC200 - central de mando para un motor de 230 V, sucesora de Mindy A01 y A02
Nueva unidad de control NICE MC200 para un motor asíncrono monofásico de 230 V. La unidad de control NICE MC200 sustituye a los modelos anteriores NICE Mindy A01 y NICE Mindy A02. El receptor integrado en la unidad de control es compatible con los transmisores FLOR, O-CODE y SMILO.
Datos técnicos de la unidad de control NICE MC200
| Alimentación: | de: 120 V 50/60 Hz a: 230 V 50/60 Hz |
|---|---|
| Potencia máxima del motor: | 450 W (con alimentación de 120 V); 950 W (con alimentación de 230 V) |
| Tensión de las señales de control: | aproximadamente 24 V |
| Accesorios (bornes 8-9): | tensión de aproximadamente 24 V; corriente máx. 100 mA |
| Entrada de dispositivos de seguridad: | en una configuración con resistencia constante, debe ser de 8,2 kΩ |
| Temperatura de funcionamiento: | -20 °C... +55 °C |
| Dimensiones (mm): | 127 x 111 x 45 |
| Peso (g): | 300 |
| Grado de protección IP: | 44 |

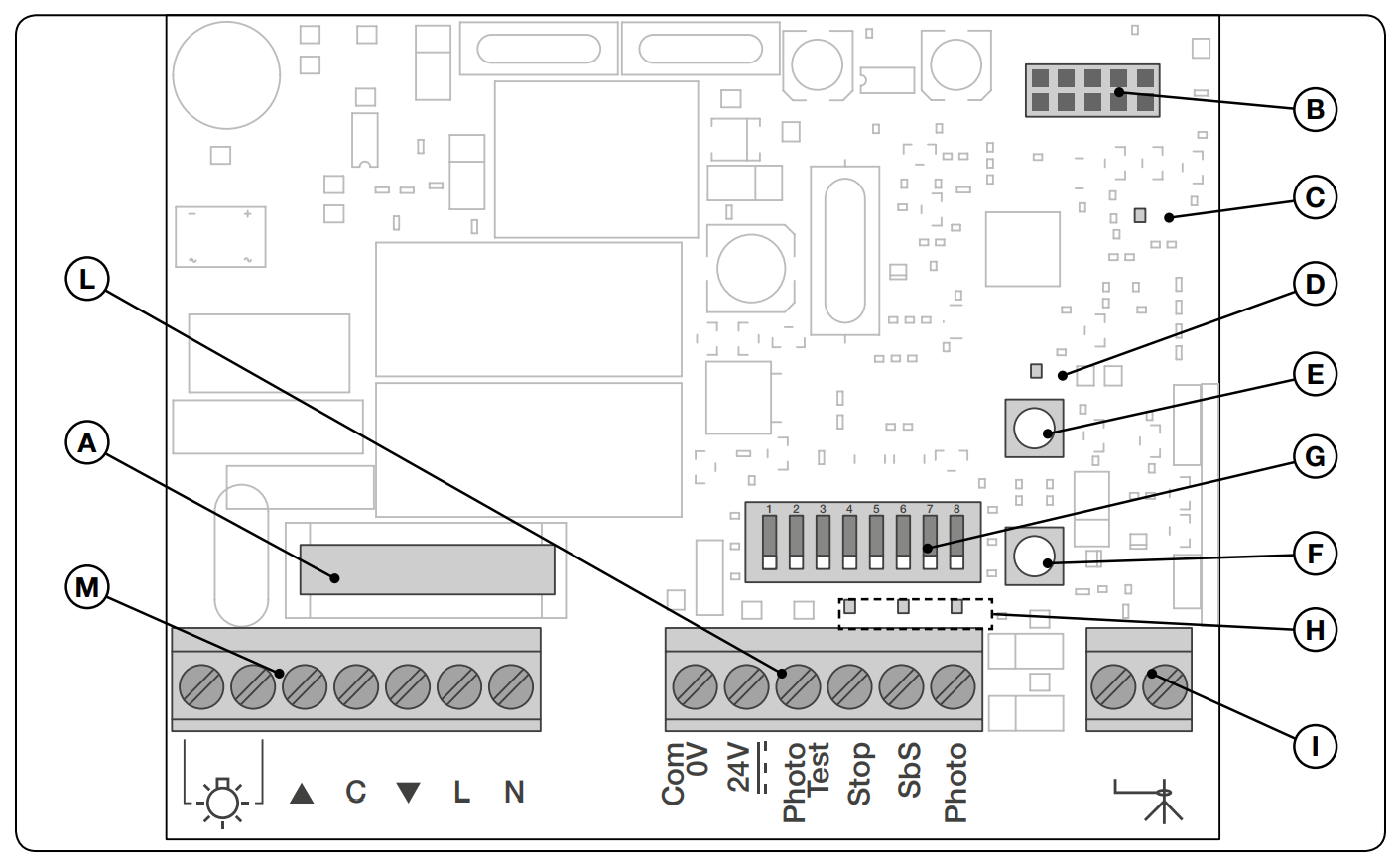

Lista de componentes de la unidad de control
A - Fusible de alimentación (6,3 A)
B - Conector para la interfaz IBT4N
C - LED OK
D - LED de radio
E - Botón T2 para guardar un transmisor en la memoria y borrar un transmisor o toda la memoria de la unidad de control
F - Botón T1 para programar y enviar comandos paso a paso
G - Interruptor DIP para programar las funciones
H - LED de entradas (Stop, SbS, Photo)
I - Bornes para la antena de radio
L - Bornes para entradas de baja tensión
M - Bornes para conectar la alimentación y el motor

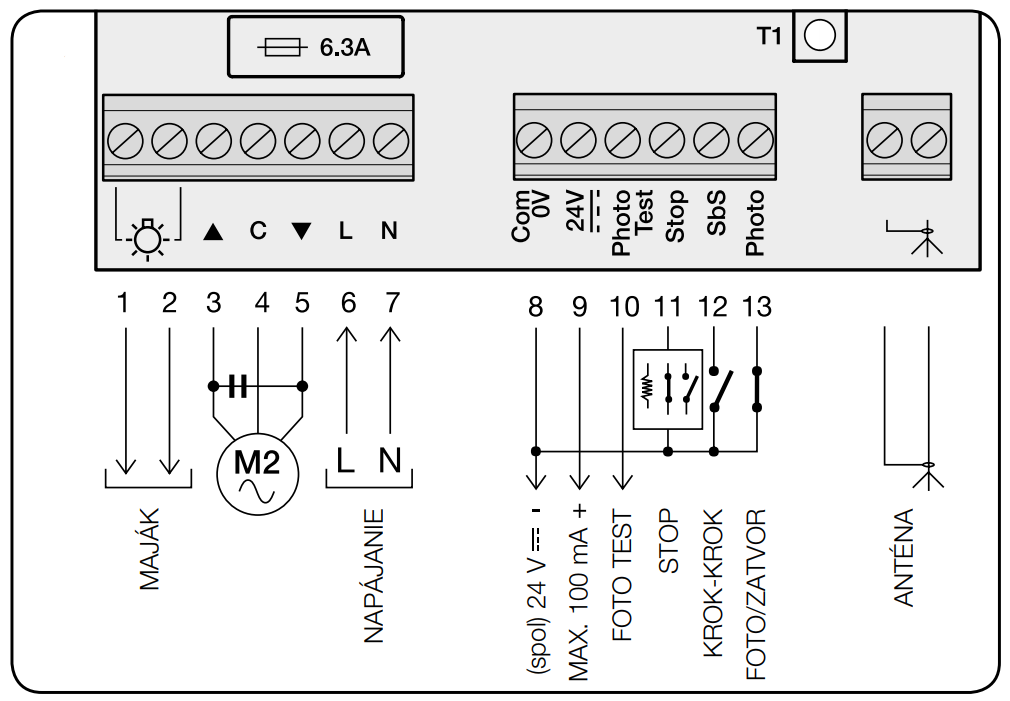

Conexión de accesorios compatibles
1 - 2 - Salida para una luz intermitente alimentada por la tensión de red
3 - 4 - 5 - Salida para el control del motor (abrir, común, cerrar)
6 - 7 - Entrada de alimentación desde la red eléctrica (fase, neutro)
8 - 0 voltios para el conductor común de los dispositivos conectados a los bornes 9, 10, 11, 12 y 13
9 - Salida de 24 V para accesorios (por ejemplo, fotocélulas) con alimentación de 24 V (baja tensión): consumo máximo de corriente de 100 mA
10 - Salida Foto test de 24 V para un transmisor de fotocélula (TX) o para un indicador luminoso de puerta abierta; consumo máximo de corriente de 50 mA
11 - Entrada Stop para dispositivos de seguridad con resistencia constante de 8,2 kΩ (bandas sensibles y similares)
12 - Entrada SbS para un pulsador NO (normalmente abierto) para enviar comandos en modo paso a paso
13 - Entrada Foto para un receptor de fotocélula (RX) NC (normalmente cerrado) o para un pulsador NO (normalmente abierto)
14 - 15 - Entrada para la antena del receptor de radio
