NICE EPMB - Era Photocell Medium - fotocélulas con conexión BlueBUS, (1 par)
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
65,09 € con IVA
| Peso |
|---|
| 0,20 kg |
Descripción del producto NICE EPMB - Era Photocell Medium - fotocélulas con conexión BlueBUS, (1 par)
Sucesor totalmente compatible de las fotocélulas NICE MOFB.
Fotocélulas de seguridad para exterior NICE EPMB (especificaciones técnicas) se instalan una frente a otra a lo ancho del paso de la puerta, o en cualquier tramo donde exista riesgo de que la puerta choque contra un obstáculo. Generan un haz infrarrojo a lo largo del eje óptico; al interrumpirse, envían una señal a la puerta para detener su movimiento. Solo se pueden utilizar con dispositivos compatibles con la tecnología NICE BlueBUS.
Instalación de las fotocélulas NICE EPMB

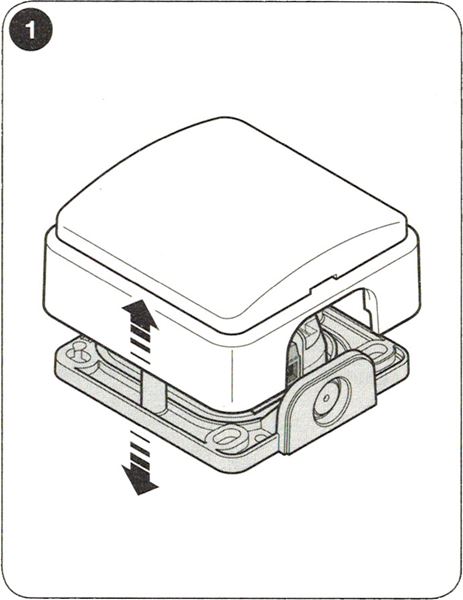

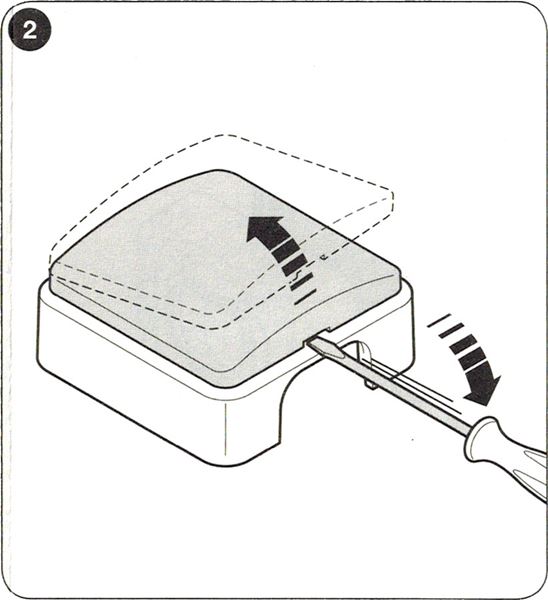

| 1. Abra la fotocélula | 1a. Retire la tapa transparente |
|---|---|
 |
 |

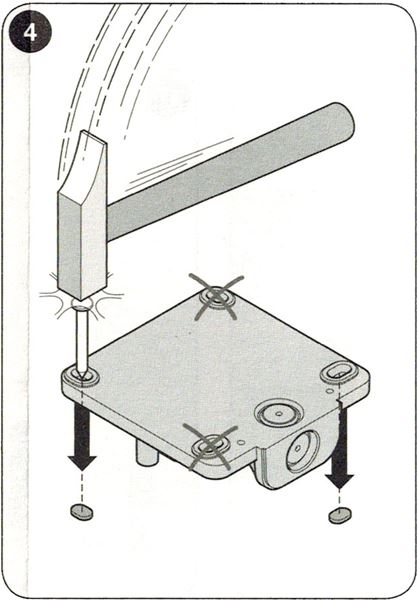

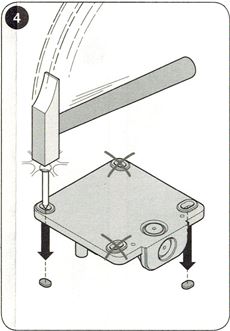

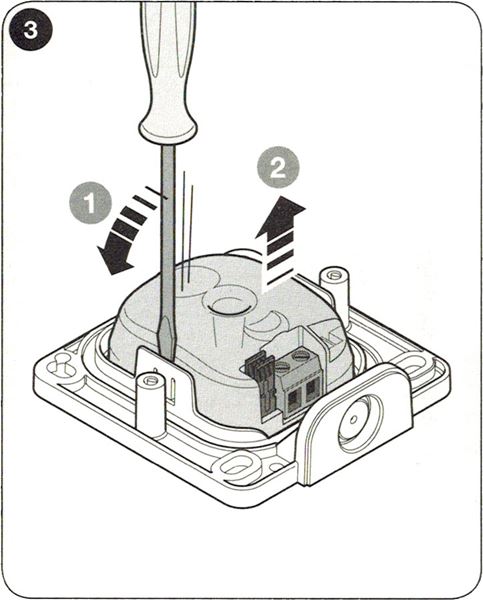

| 2. Extraiga el circuito electrónico siguiendo las flechas de la imagen | 3. Perfore los orificios necesarios para el montaje |
 |
 |

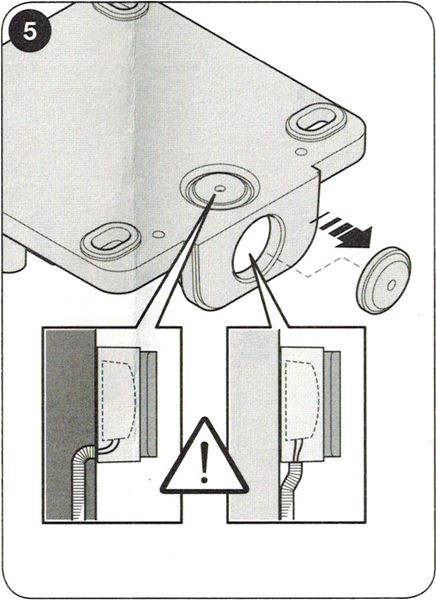

| 4. Abra el pasacables necesario | 5. Consulte los ejemplos de instalación, para determinar cómo colocar las fotocélulas en el lugar de instalación. |
 |
|

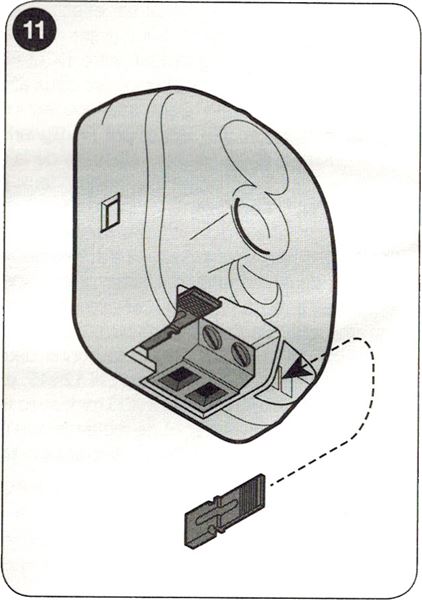

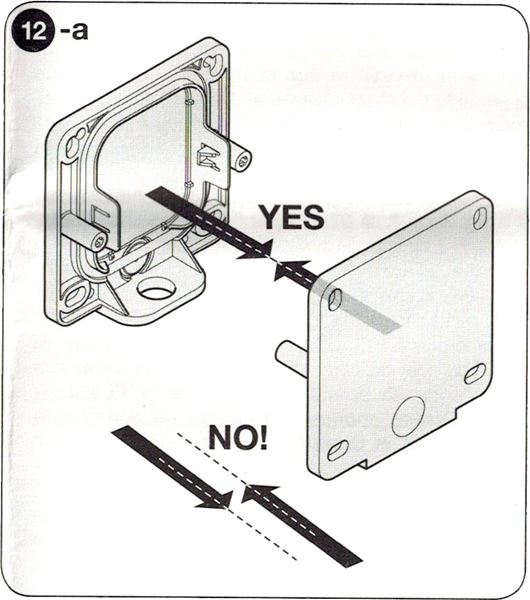

| 6. Según la ubicación de las fotocélulas en el lugar de instalación, configure los puentes de direccionamiento según la tabla. | 7. Coloque las fotocélulas una frente a otra, en perpendicular |
 |
 |

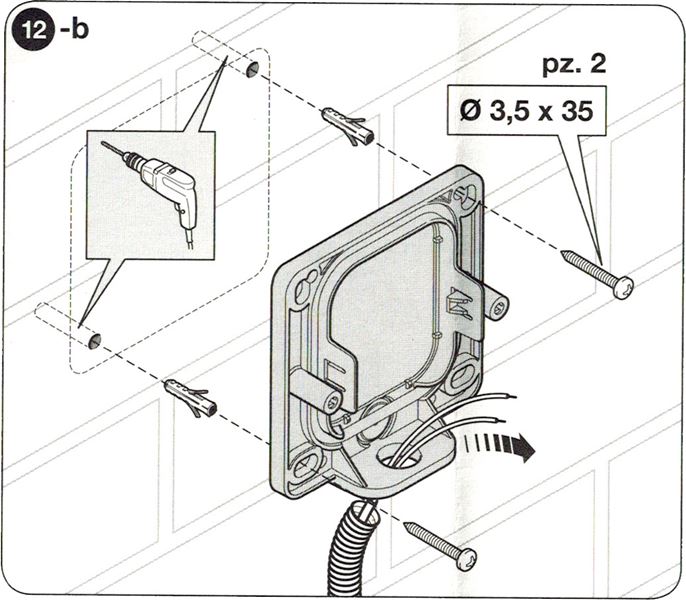

| 8. Fije el cuerpo de las fotocélulas a la pared o al pilar | 9. Conecte el cableado de las fotocélulas (antes, por supuesto, desconecte la alimentación eléctrica) |
 |
 |

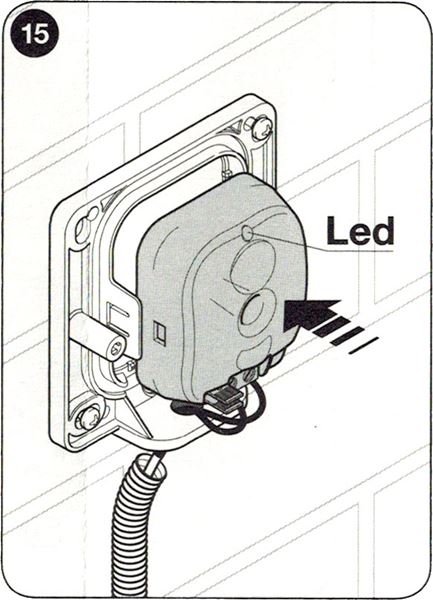

| 10. Coloque el circuito electrónico conectado dentro del cuerpo de las fotocélulas y conecte la alimentación eléctrica. Realice la fase de reconocimiento de los dispositivos conectados en la unidad de control del accionamiento. | 11. Pruebe las fotocélulas. Si tiene algún problema, siga las instrucciones de diagnóstico |
 |
 |

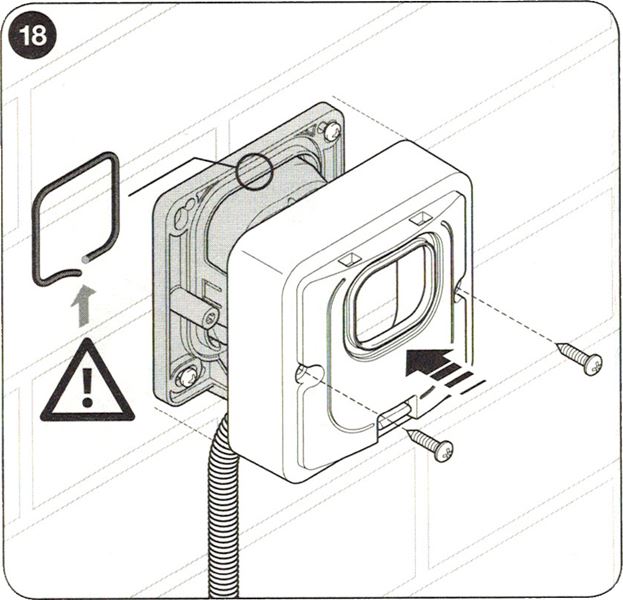

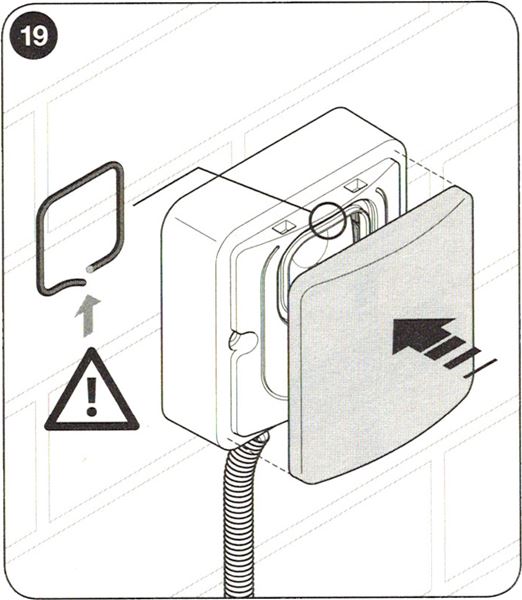

| 12. Coloque la tapa de la fotocélula y fíjela con los tornillos. No olvide la junta aislante | 13. Coloque la tapa transparente. No olvide la junta aislante. |
 |
 |
Conexión de varios pares de fotocélulas NICE EPMB a la red de datos NICE BlueBUS

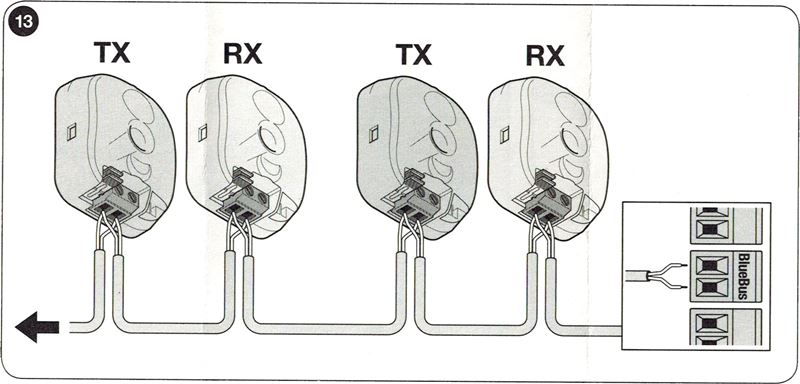

Coloque las fotocélulas alrededor de la puerta o el portón según los ejemplos de instalación de conexión completa y configure los puentes como se indica en la tabla de puentes de las fotocélulas NICE EPMB del accionamiento de la puerta. Para evitar interferencias entre pares situados muy cerca unos de otros, es necesario respetar, según estos ejemplos de instalación,la orientación de los transmisores TX y los receptores RX. Conecte las fotocélulas en paralelo como se muestra en la imagen (no es necesario respetar la polaridad):

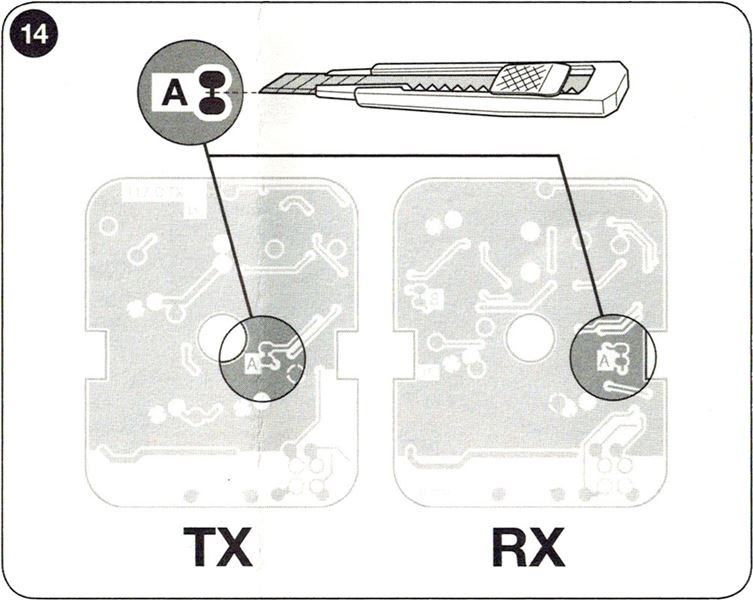

Si necesita que las fotocélulas funcionen como activadores de apertura de la puerta (véanse FA1 y FA2 en los ejemplos de instalación), es decir, que al entrar con el vehículo en el espacio entre sus ejes ópticos se abra la puerta, es necesario cortar el puente A del transmisor TX y del receptor RX, véase la imagen:
Ejemplos de conexión completa de varios pares de fotocélulas NICE EPMB del motor
1. Puerta corredera de una hoja
2. Dos puertas correderas sincronizadas enfrentadas
3. Puerta batiente
4. Puerta de garaje seccional
5. Puerta de garaje basculante
Tabla de puentes de las fotocélulas NICE EPMB del motor de la puerta
|
Conexión de varios pares de fotocélulas al sistema BlueBUS se realiza configurando distintas combinaciones de puentes; cada par conectado debe tener una combinación de puentes única. Asegúrese de que no haya dos pares con la misma combinación en una misma red de datos BlueBUS. En cada par de fotocélulas, ajuste el puente del transmisor TX y del receptor RX en la misma posición. Si el tipo de conexión utiliza solo uno o ningún puente, guarde siempre los que sobren para utilizarlos en el futuro. |
| Identificación del par de fotocélulas | Conexión mediante una combinación de puentes |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Si por cualquier motivo es necesario sustituir una fotocélula, basta con configurar en ella el mismo puente que en la original; no es necesario realizar la fase de reconocimiento de los dispositivos.
Comprobación del funcionamiento y solución de problemas de conexión de las fotocélulas NICE EPMB
|
Tras la fase de reconocimiento de los dispositivos del motor, compruebe si parpadea el LED del transmisor TX y del receptor RX. Según el parpadeo del LED, pueden darse las siguientes situaciones: |
| LED «L» | Situación | ¿Qué hacer? |
|---|---|---|
| Apagado | La fotocélula no recibe alimentación o está averiada. | Compruebe que la tensión en las entradas de las fotocélulas sea de aproximadamente 8-12V. Si la tensión es correcta, es probable que las fotocélulas estén averiadas. |
| 3 parpadeos rápidos y una pausa de un segundo | La central de control del motor no ha reconocido el dispositivo. | Repita la fase de reconocimiento en la central de control. Asegúrese de que cada par de fotocélulas tenga asignada una dirección única mediante los puentes correspondientes. |
| Parpadeo muy lento | El transmisor TX transmite con regularidad El receptor RX recibe una señal excelente |
Funcionamiento normal |
| Parpadeo lento | El receptor RX recibe una buena señal | Funcionamiento normal |
| Parpadeo rápido | El receptor RX recibe una señal débil | Funcionamiento normal. No obstante, se recomienda comprobar la alineación del transmisor TX y del receptor RX, y asegurarse de que las cubiertas estén limpias. |
| Parpadeo muy rápido | El receptor RX recibe una señal muy débil | El funcionamiento sigue siendo normal, pero está al límite. Se recomienda comprobar la alineación del transmisor TX y del receptor RX, y asegurarse de que las cubiertas estén limpias. |
| Encendido | El receptor RX no recibe ninguna señal | Asegúrese de que el LED del TX parpadee lentamente. Compruebe que no haya ningún obstáculo en el eje óptico entre el transmisor TX y el receptor RX. Compruebe la alineación del TX y del RX. |
Especificaciones técnicas de las fotocélulas NICE EPMB
| Tipo de producto | Detector para puertas batientes, correderas y de garaje automáticas de tipo D según la norma EN 12453, compuesto por un transmisor TX y receptor RX. |
|---|---|
| Tecnología | Interpolación óptica directa TX-RX con haz infrarrojo modulado. |
| Alimentación/Salida | El dispositivo solo puede conectarse a una red de datos compatible con la interfaz NICE BlueBUS, de la que recibe tensión eléctrica y a la que envía la señal de salida. |
| Consumo | 1 BlueBUS unidad |
| Capacidad de detección | Objetos opacos de más de 50 mm que atraviesen el eje óptico entre el transmisor TX y el receptor RX a una velocidad inferior a 1,6 m/s. |
| Ángulo de transmisión del transmisor TX | 20° +-25% |
| Ángulo de recepción del receptor RX | 8° +-25% |
| Alcance normal (útil) | 15 m (en condiciones meteorológicas desfavorables puede reducirse a la mitad, p. ej., con niebla, lluvia, polvo, etc.) |
| Alcance máximo | 30 m |
| Direccionamiento | 7 pares con función de protección y 2 pares con función de comando «Abrir» |
| Uso en entornos ácidos, salinos o con mayor riesgo de explosión | No |
| Montaje | Montaje vertical en la pared; la longitud máxima del cableado en una rama del sistema BlueBUS es de 50m. |
| Grado de protección | IP44 |
| Temperatura de funcionamiento | -20°C a 55°C |
| Dimensiones (an×al×pr) | 50x80x28,5mm (una fotocélula) |
| Peso | 143g (ambas fotocélulas) |
Conexión de las fotocélulas NICE EPMB con accionamiento NICE Robus 400, 600, 1000

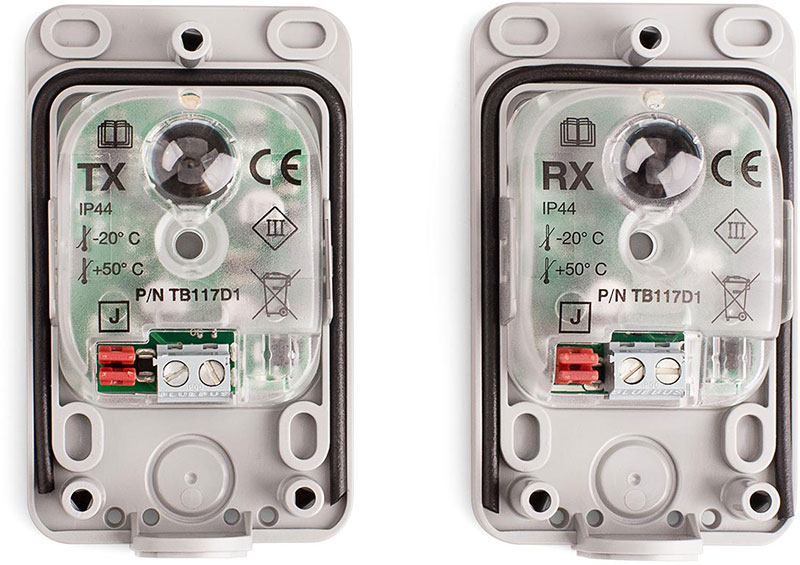

Interior de las fotocélulas NICE EPMB para automatismos de puertas
