NICE PLA10 - cerradura eléctrica vertical para puerta batiente, NICE-PLA10
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
138,69 € con IVA
| Peso |
|---|
| 0,80 kg |
Descripción del producto NICE PLA10 - cerradura eléctrica vertical para puerta batiente, NICE-PLA10
Cerradura eléctrica NICE PLA10 está diseñada para puertas de apertura automática o manual, tanto de interior como de exterior, puertas batientes y peatonales. Funciona normalmente en modo automático; al retirar el componente extraíble, funciona en modo semiautomático. La cerradura eléctrica está diseñada para instalación vertical, aunque también es posible instalarla en horizontal. Para la instalación horizontal, se recomienda elegir la alternativa cerradura eléctrica PLA11.
Manuales y documentos para descargar
Información técnica
| Instalación: | vertical (también horizontal) |
|---|---|
| Distancia entre ejes: | 70mm desde el borde de la cerradura hasta el eje del cilindro |
| Funciones: |
|
| Bobina: | Bobina doble reemplazable para un funcionamiento continuo y una larga vida útil. |
| Tensión: | 12V AC |
| Acabado: |
Carcasa y tope mecánico de acero galvanizado. Pestillo de latón. |
| Cilindro: | Doble o medio cilindro (el medio cilindro se incluye en el paquete). |

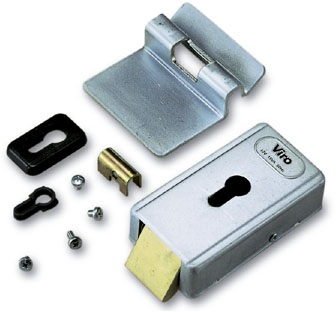

Contenido del paquete
El paquete de la cerradura eléctrica NICE PLA10 incluye:
 |
|

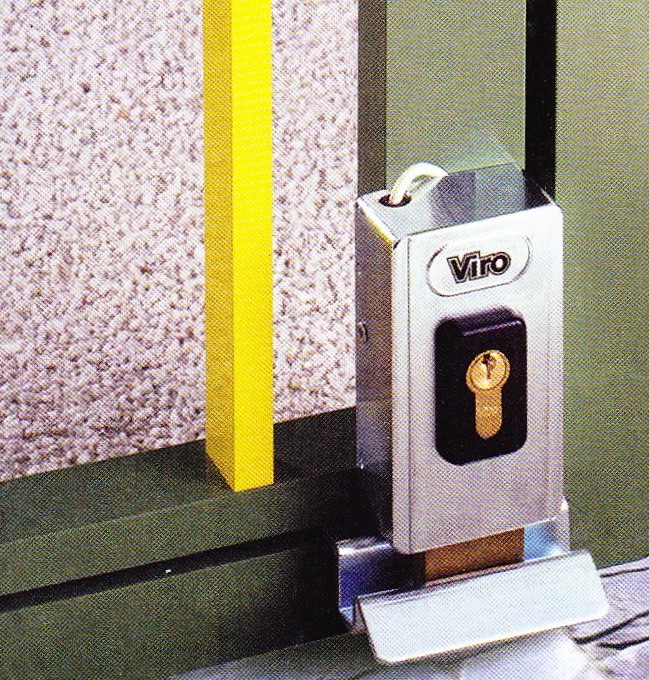

Galería de fotos de la cerradura eléctrica instalada

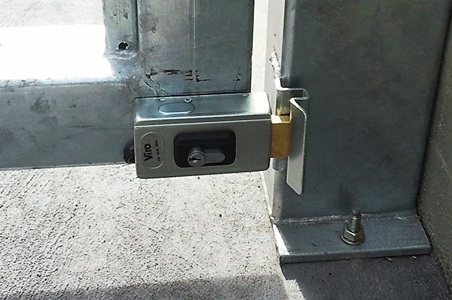

| Instalación vertical | Instalación horizontal |
|---|---|
 |
 |
Funciones de la cerradura eléctrica
 |

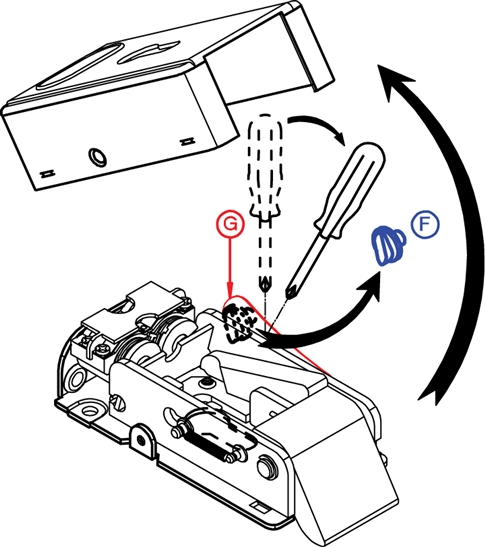

La cerradura eléctrica NICE PLA10 funciona en modo automático; al retirar el componente extraíble, funciona en modo semiautomático. En modo automático, la cerradura se desbloquea mediante un impulso eléctrico y solo vuelve a bloquearse después de abrir y cerrar la puerta. En modo semiautomático, tras retirar el componente extraíble, la cerradura se desbloquea únicamente combinando un impulso eléctrico con un empuje manual posterior sobre la hoja de la puerta. Para activar esta función, aparte el pestillo G y extraiga el componente de plástico F. |

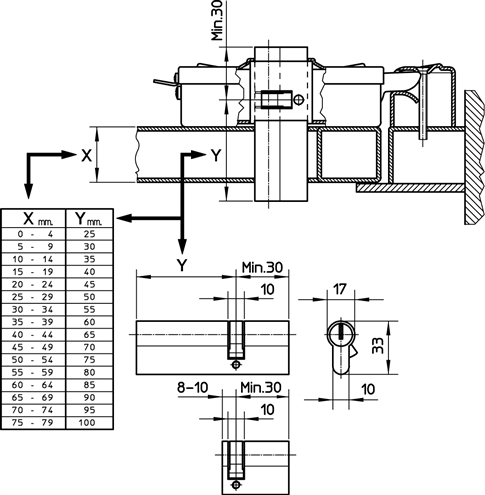

Dimensiones de los cilindros compatibles
La cerradura eléctrica se suministra de serie con un medio cilindro. Para calcular qué cilindro necesita, consulte la tabla siguiente, donde encontrará la medida adecuada según el grosor del material de la puerta en el que vaya a fijar la cerradura eléctrica. También puede utilizar únicamente un cilindro de un solo lado con las dimensiones indicadas en el dibujo.

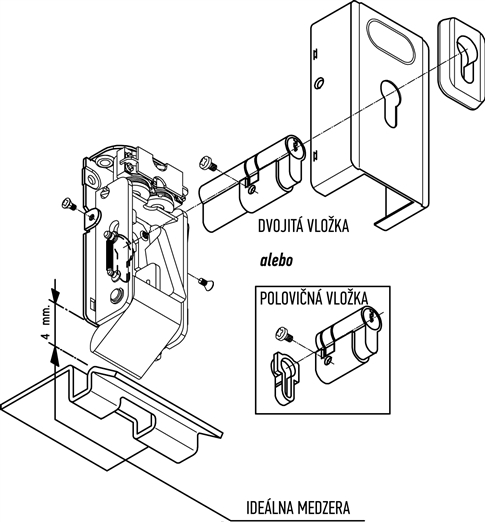

Instalación del cilindro
Una vez elegido el cilindro adecuado, instale la cerradura eléctrica según el esquema siguiente. Mantenga la separación ideal de 4mm entre el cuerpo de la cerradura y la parte superior del tope mecánico.
Conexión eléctrica de la cerradura

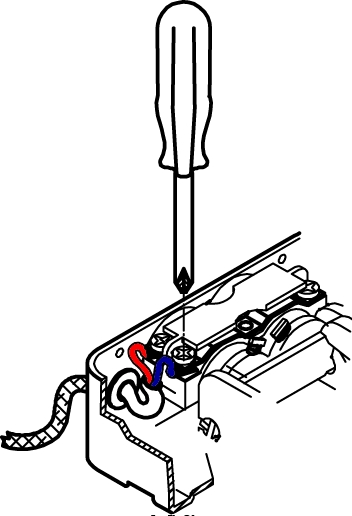

Pase el cableado por el orificio de goma situado en la parte posterior de la cerradura y conecte el cable según se muestra en la imagen:
Galería de fotos de la cerradura eléctrica

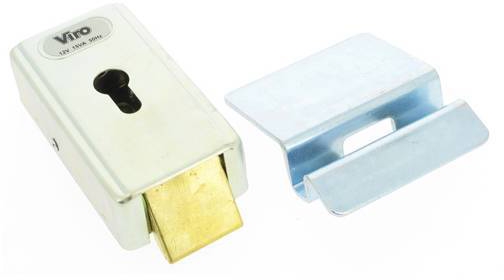

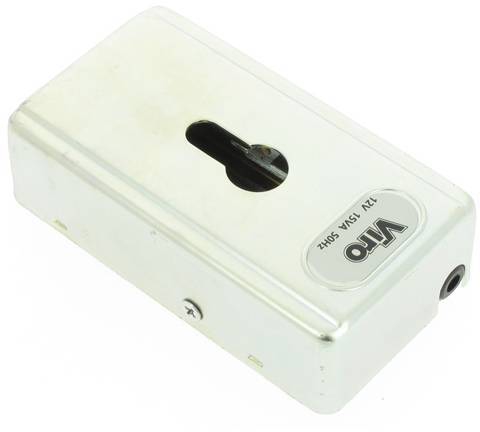

| Cuerpo de la cerradura eléctrica NICE PLA10 y su tope | Cuerpo de la cerradura eléctrica NICE PLA10 |
|---|---|
 |
 |

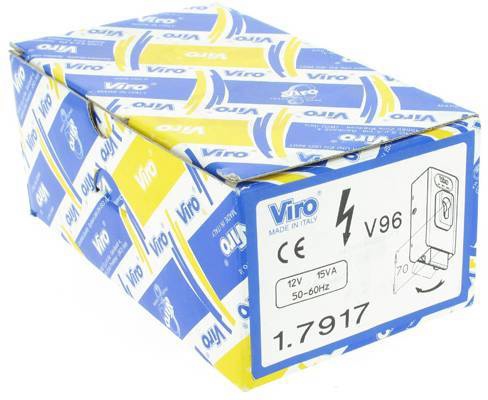

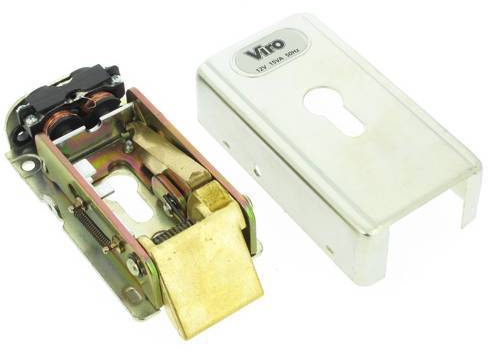

| Interior de la cerradura eléctrica NICE PLA10 | Caja de la cerradura eléctrica NICE PLA10 |
 |
 |

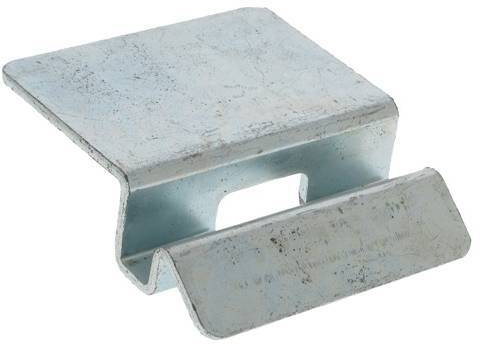

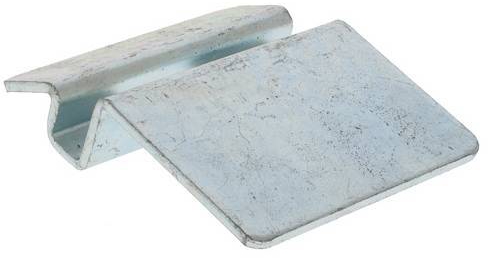

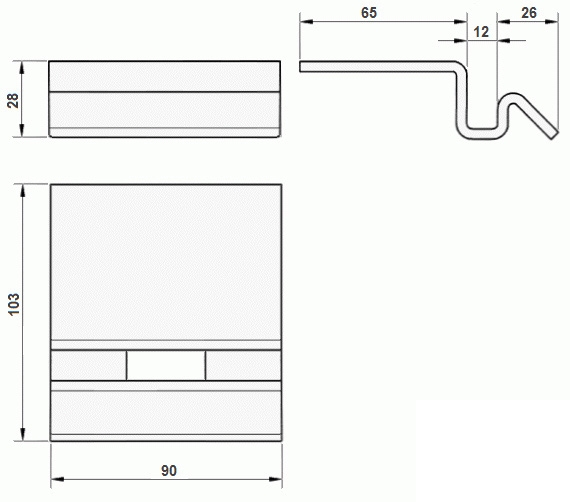

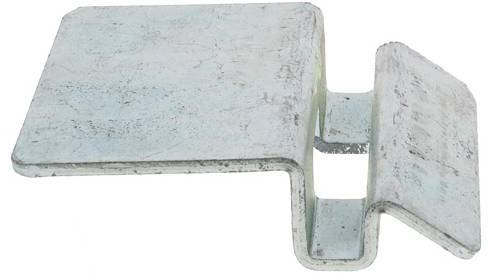

Galería de fotos del tope de la cerradura eléctrica
 |
 |
 |
 |
Cerradura eléctrica NICE PLA10 está diseñada para puertas de apertura automática o manual, tanto de interior como de exterior, puertas batientes y peatonales. Funciona normalmente en modo automático; al retirar el componente extraíble, funciona en modo semiautomático. La cerradura eléctrica está diseñada para instalación vertical, aunque también es posible instalarla en horizontal. Para la instalación horizontal, conviene elegir una alternativa cerradura eléctrica PLA11.
Información técnica
| Instalación: | vertical (también horizontal) |
|---|---|
| Distancia entre ejes: | 70mm desde el borde de la cerradura hasta el eje del cilindro |
| Funciones: |
|
| Bobina: | Doble bobina intercambiable para un funcionamiento fluido y una larga vida útil. |
| Tensión: | 12V AC |
| Acabado: |
Carcasa y tope mecánico de acero galvanizado. Pestillo de latón. |
| Cilindro: | Doble o medio (el medio cilindro se incluye en el paquete). |
Contenido del paquete
El paquete de la cerradura eléctrica NICE PLA10 incluye:
|
|
Galería de imágenes de la cerradura eléctrica en uso
| Uso vertical | Uso horizontal |
|---|---|
|
|
Funciones de la cerradura eléctrica
|
La cerradura eléctrica NICE PLA10 funciona en modo automático; al retirar el componente extraíble, funciona en modo semiautomático. En modo automático, la cerradura se desbloquea mediante un impulso eléctrico y vuelve a bloquearse solo después de abrir y cerrar la puerta. En modo semiautomático, tras retirar el componente extraíble, la cerradura se desbloquea únicamente al combinar un impulso eléctrico con un empuje manual posterior sobre la hoja de la puerta. Para activar esta función, empuje la placa de presión G y extraiga el componente de plástico F. |
Medidas de los cilindros compatibles
La cerradura eléctrica se suministra de serie con un medio cilindro. Para calcular qué cilindro necesita, consulte la tabla siguiente, que indica la medida adecuada según el grosor del material de la puerta donde se fija la cerradura eléctrica. También puede utilizar únicamente un cilindro de un solo lado con las medidas indicadas en el dibujo.
Instalación del cilindro
Una vez elegido el cilindro adecuado, instale la cerradura eléctrica según el esquema siguiente. Deje una separación ideal de 4mm entre el cuerpo de la cerradura y la parte superior del tope mecánico.
Conexión eléctrica de la cerradura
Pase el cableado por el orificio de goma de la parte trasera de la cerradura y conecte el cable como se muestra en la imagen:
Galería de imágenes de la cerradura eléctrica
| Cuerpo de la cerradura eléctrica NICE PLA10 y su tope | Cuerpo de la cerradura eléctrica NICE PLA10 |
|---|---|
|
|
| Interior de la cerradura eléctrica NICE PLA10 | Caja de la cerradura eléctrica NICE PLA10 |
|
|
Galería de imágenes del tope de la cerradura eléctrica
|
|
|
|
