Descripción del producto NICE EPSB - Era Photocell Slim - fotocélulas con conexión BlueBUS, (1 par)
Sucesor totalmente compatible de las fotocélulas NICE MOFB con un diseño SLIM estrecho.
Fotocélulas de seguridad para exterior NICE EPSB (especificaciones técnicas) se instalan una frente a otra a lo ancho del paso de la puerta, o en cualquier tramo donde exista riesgo de que la puerta choque con un obstáculo. Generan un haz infrarrojo en el eje óptico y, cuando este se interrumpe, envían una señal a la puerta para detener su movimiento. Solo se pueden utilizar con dispositivos compatibles con la tecnología NICE BlueBUS.
Instalación de las fotocélulas NICE EPSB

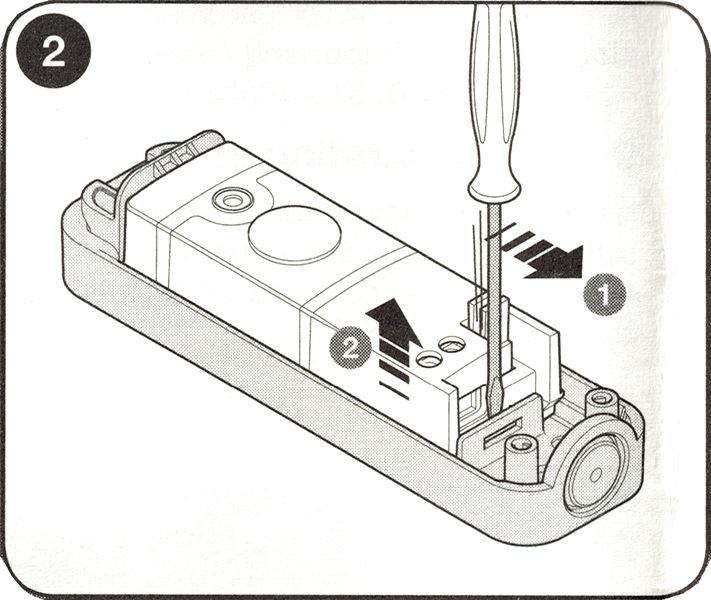

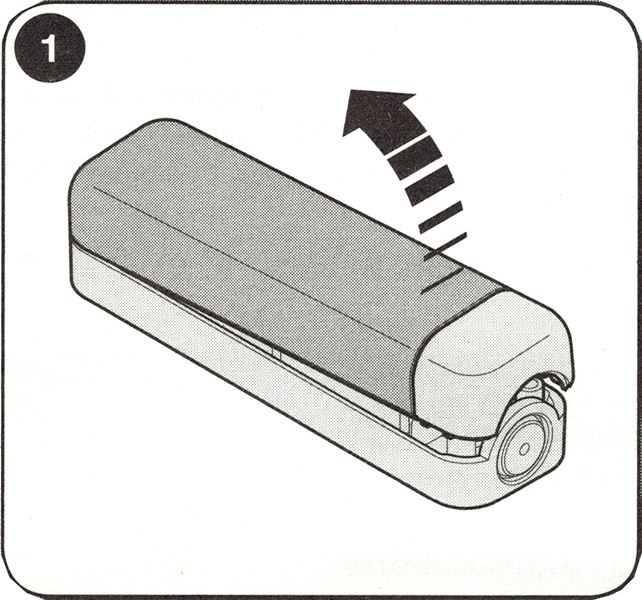

| 1. Abra la fotocélula | 2. Extraiga el circuito electrónico siguiendo las flechas de la imagen |
|---|---|
 |
 |

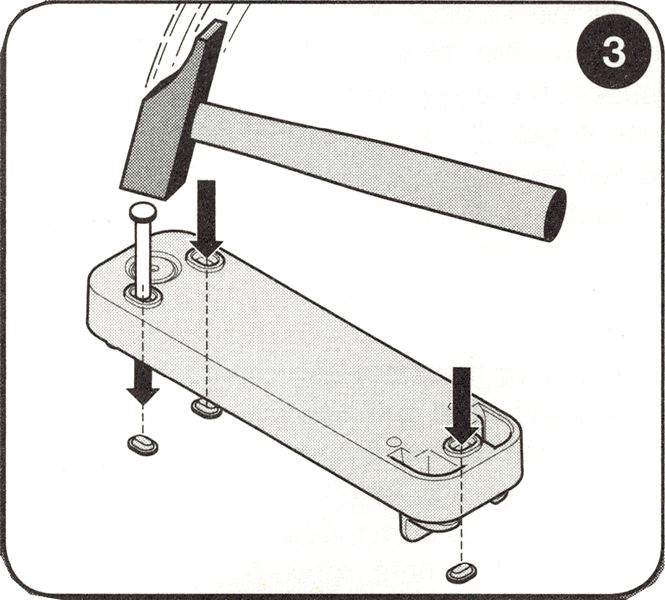

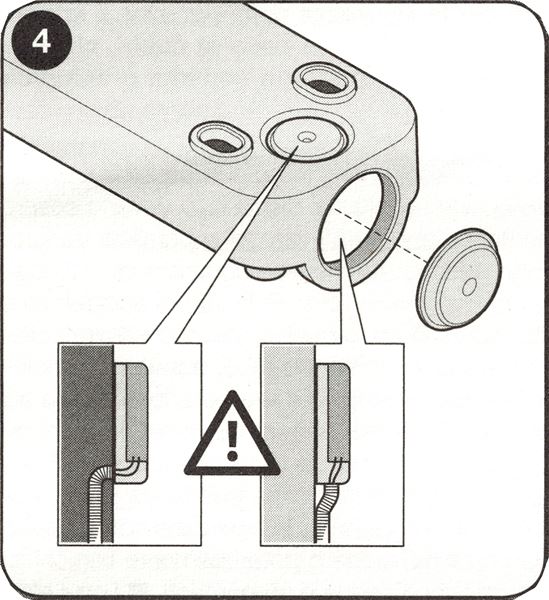

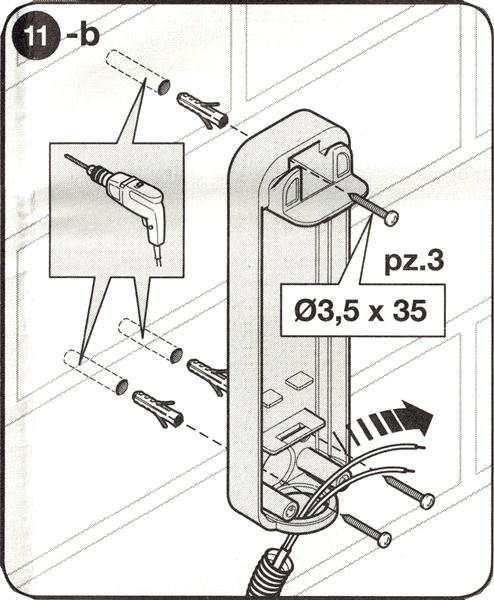

| 3. Perfore los orificios necesarios para el montaje | 4. Perfore el orificio necesario para el cableado |
 |
 |

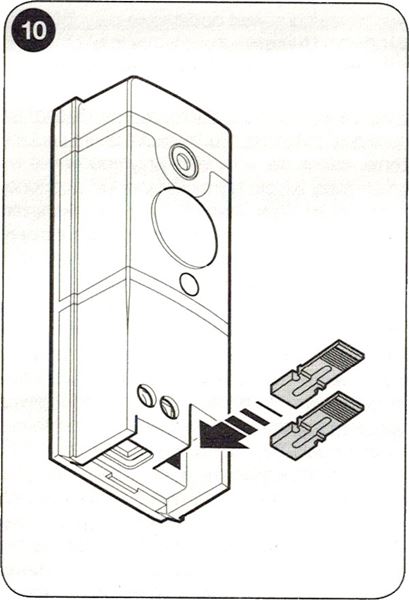

| 5. Consulte las situaciones de ejemplo, para averiguar cómo colocar las fotocélulas en el lugar de instalación. | 6. Según la ubicación de las fotocélulas en el lugar de instalación, configure los puentes de direccionamiento según la tabla. |
|
 |

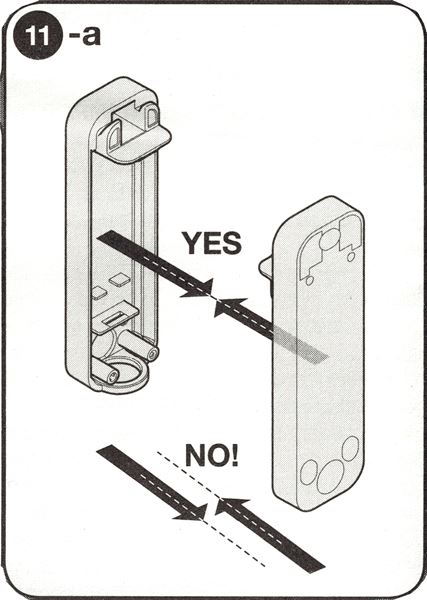

| 7. Coloque las fotocélulas una frente a otra, en perpendicular | 8. Fije el cuerpo de las fotocélulas a la pared o al pilar |
 |
 |

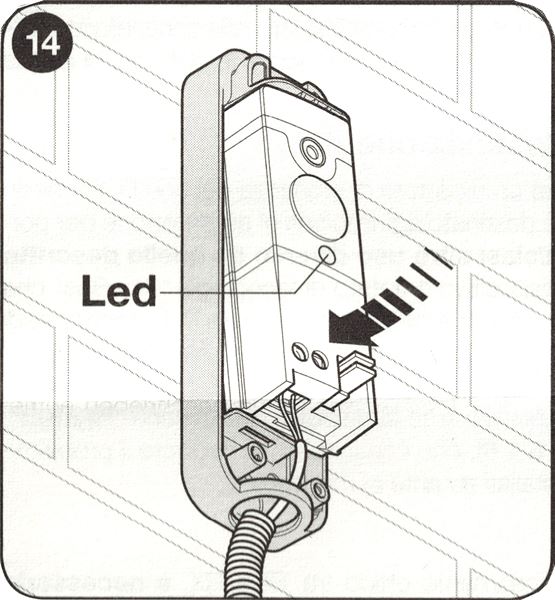

| 9. Conecte el cableado de las fotocélulas (por supuesto, desconecte antes la alimentación eléctrica) | 10. Coloque el circuito electrónico conectado dentro del cuerpo de las fotocélulas y conecte la alimentación eléctrica. Realice la fase de reconocimiento de los dispositivos conectados en la central de mando del motor. |
 |
 |

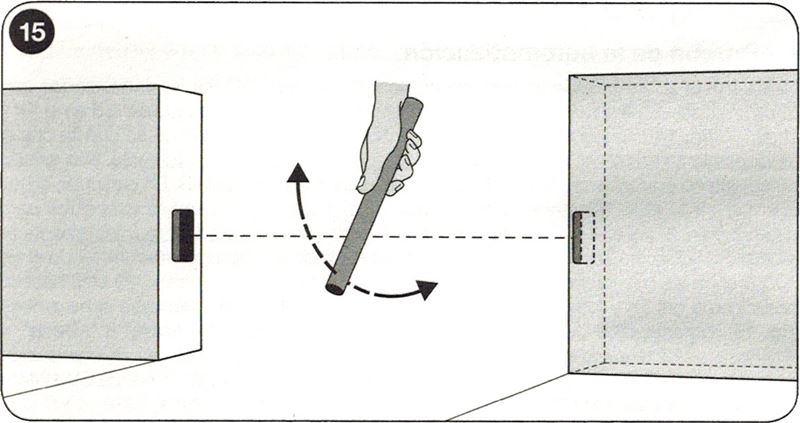

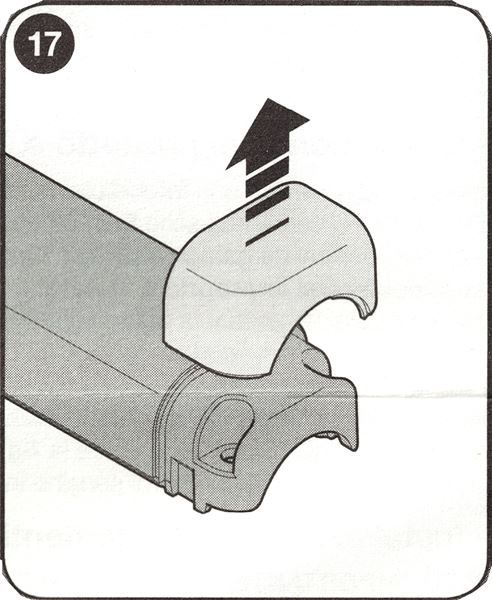

| 11. Pruebe las fotocélulas. Si encuentra algún problema, siga las indicaciones de diagnóstico | 12. Retire el tapón de la cubierta de las fotocélulas |
 |
 |

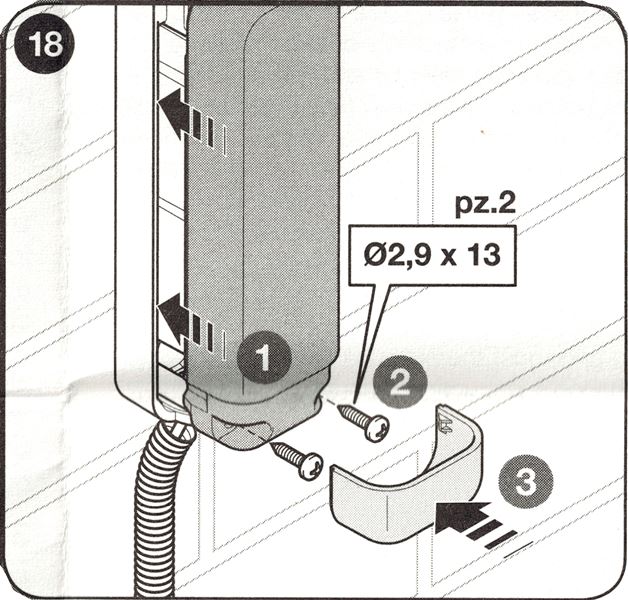

| 13. Coloque la cubierta de las fotocélulas, apriete los tornillos y ponga el tapón | |
 |
Conexión de varios pares de fotocélulas NICE EPSB a la red de datos NICE BlueBUS

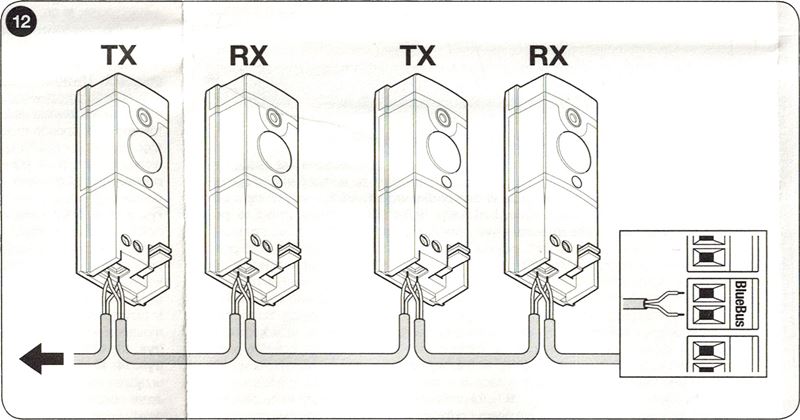

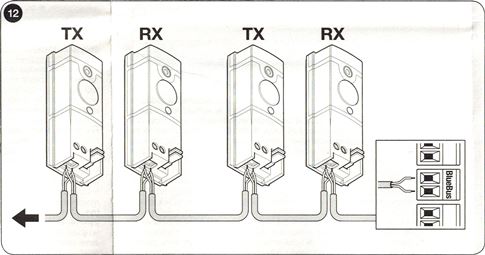

Coloque las fotocélulas alrededor de la puerta o del portón según las situaciones de ejemplo para la conexión completa y configure los puentes según la tabla de puentes de las fotocélulas NICE EPSB del motor de la puerta. Para evitar interferencias entre los distintos pares situados cerca unos de otros, es necesario respetar, de acuerdo con estas situaciones de ejemplo, la orientación de los transmisores TX y los receptores RX. Conecte las fotocélulas en paralelo según la imagen (no es necesario respetar la polaridad):

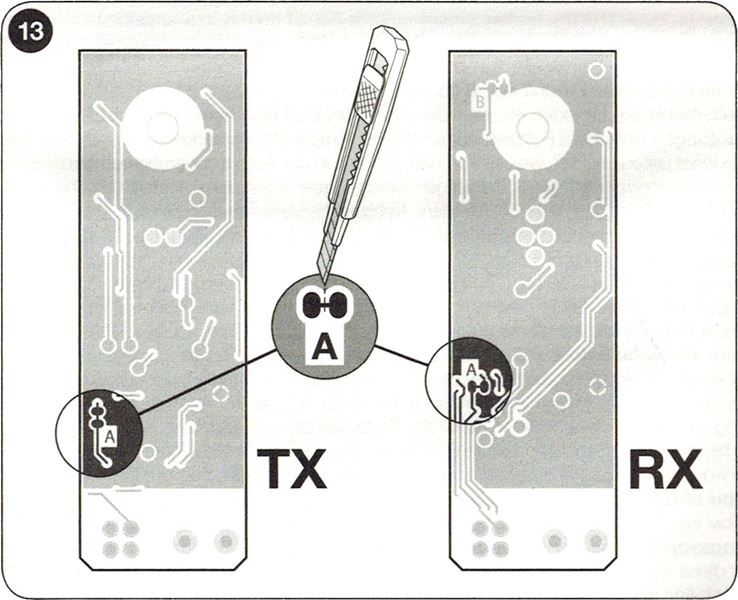

Si necesita que las fotocélulas funcionen como dispositivos de apertura de la puerta (véanse FA1 y FA2 en las situaciones de ejemplo), es decir, que al pasar con un vehículo entre sus ejes ópticos abran la puerta, es necesario interrumpir la conexión A en el transmisor TX y en el receptor RX, véase la imagen:
Situaciones de ejemplo para la conexión completa de varios pares de fotocélulas NICE EPSB del motor

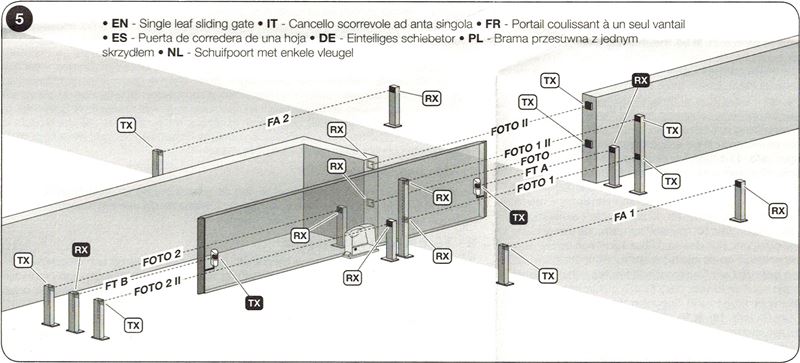

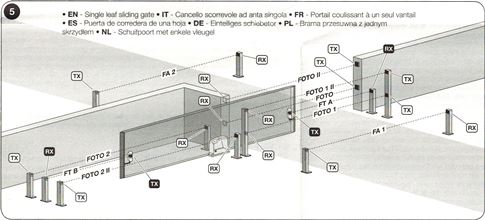

1. Puerta corredera de una hoja

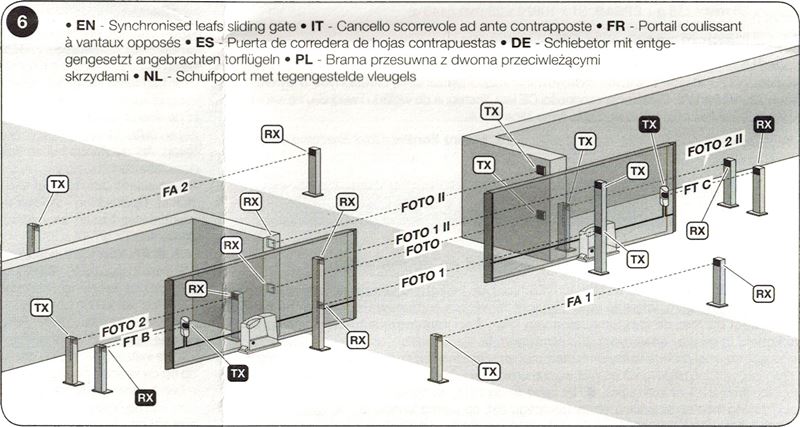

2. Dos puertas correderas sincronizadas, enfrentadas

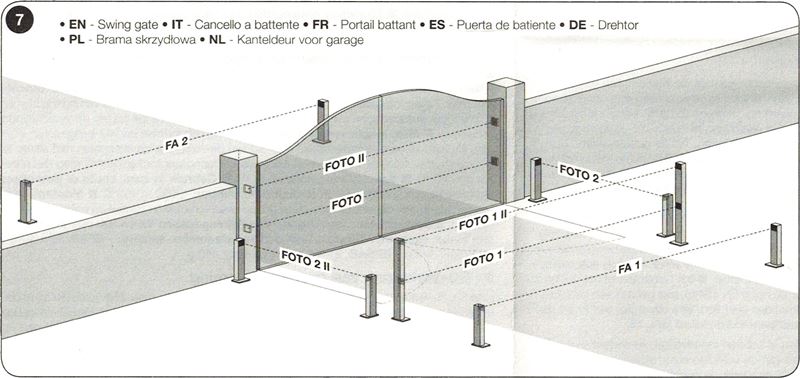

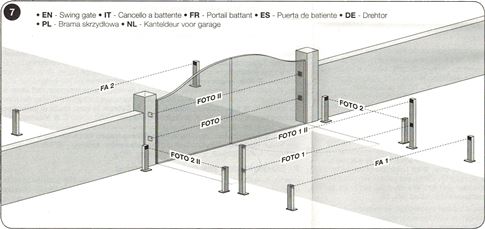

3. Puerta batiente

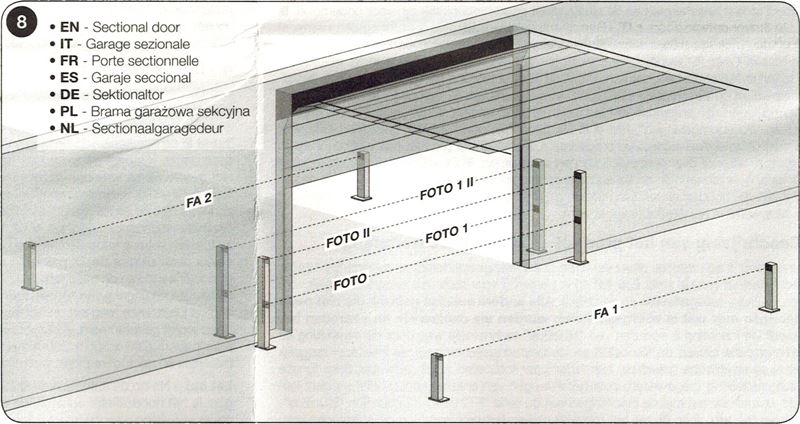

4. Puerta seccional de garaje

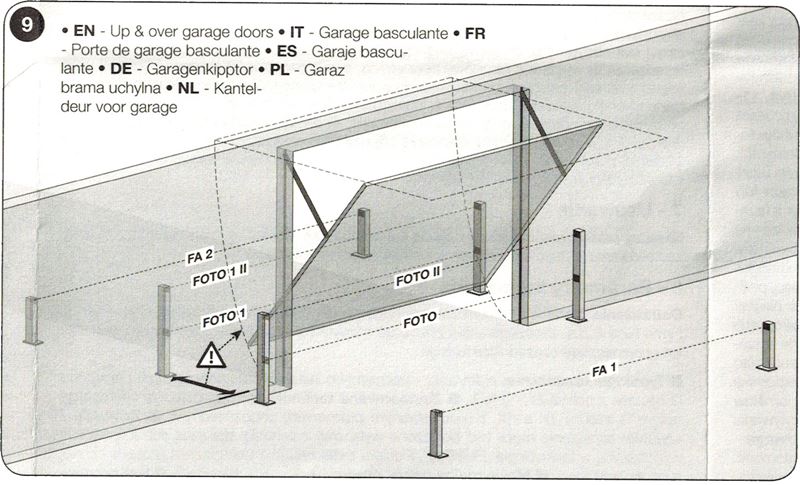

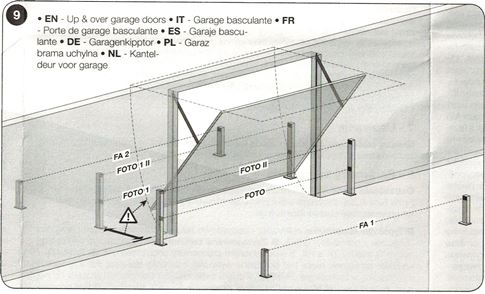

5. Puerta basculante de garaje
Tabla de puentes de fotocélulas NICE EPSB del accionamiento de la puerta
|
Conexión de varios pares de fotocélulas al sistema BlueBUS se realiza configurando distintas combinaciones de puentes; cada par conectado debe tener una combinación de puentes única. Es necesario asegurarse de que no haya dos pares con la misma combinación en una misma red de datos BlueBUS. En cada par de fotocélulas, el puente del transmisor TX y el del receptor RX deben ajustarse al mismo valor. Si el tipo de puente utiliza solo uno o ningún puente, guarde siempre los restantes para utilizarlos en el futuro. |
| Identificación del par de fotocélulas | Puente mediante combinación de puentes |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Si por cualquier motivo es necesario sustituir una fotocélula, basta con ajustar en ella el mismo puente que en la original; no es necesario realizar la fase de reconocimiento de los dispositivos.
Comprobación del funcionamiento y solución de problemas de conexión de las fotocélulas NICE EPSB
|
Tras la fase de reconocimiento de los dispositivos del accionamiento, compruebe si el LED del transmisor TX y del receptor RX parpadea. Según el parpadeo del LED, pueden darse las siguientes situaciones: |
| LED «L» | Situación | ¿Qué hacer? |
|---|---|---|
| Apagado | La fotocélula no recibe alimentación o está averiada. | Compruebe que la tensión en las entradas de las fotocélulas sea de aproximadamente 8-12V. Si la tensión es correcta, es probable que las fotocélulas estén averiadas. |
| 3 parpadeos rápidos y una pausa de un segundo | La unidad de control del accionamiento no ha reconocido el dispositivo. | Repita la fase de reconocimiento en la unidad de control. Asegúrese de que cada par de fotocélulas tenga asignada una dirección única mediante los puentes correspondientes. |
| Parpadeo muy lento | El transmisor TX transmite con regularidad El receptor RX recibe una señal excelente |
Funcionamiento normal |
| Parpadeo lento | El receptor RX recibe una buena señal | Funcionamiento normal |
| Parpadeo rápido | El receptor RX recibe una señal débil | Funcionamiento normal. No obstante, es recomendable comprobar la alineación del transmisor TX y del receptor RX, y asegurarse de que las cubiertas estén limpias. |
| Parpadeo muy rápido | El receptor RX recibe una señal muy débil | El funcionamiento sigue siendo normal, pero está en el límite. Es recomendable comprobar la alineación del transmisor TX y del receptor RX, y asegurarse de que las cubiertas estén limpias. |
| Encendido | El receptor RX no recibe ninguna señal | Asegúrese de que el LED del TX parpadee lentamente. Compruebe que no haya ningún obstáculo en el eje óptico entre el transmisor TX y el receptor RX. Compruebe la alineación del TX y del RX. |
Especificaciones técnicas de las fotocélulas NICE EPSB
| Tipo de producto | Detector para puertas batientes, correderas y de garaje automáticas de tipo D según la norma EN 12453, compuesto por un transmisor TX y un receptor RX. |
|---|---|
| Tecnología | Interconexión óptica directa TX-RX con haz infrarrojo modulado. |
| Alimentación/salida | El dispositivo solo puede conectarse a una red de datos compatible con la interfaz NICE BlueBUS, desde la que recibe tensión eléctrica y envía una señal de salida. |
| Absorción | 1 BlueBUS unidad |
| Capacidad de detección | Objetos opacos de más de 50 mm que atraviesan el eje óptico entre el transmisor TX y el receptor RX a una velocidad inferior a 1,6 m/s. |
| Ángulo de transmisión del transmisor TX | 20° +-25% |
| Ángulo de recepción del receptor RX | 8° +-25% |
| Alcance normal (útil) | 15 m (en condiciones meteorológicas adversas puede reducirse a la mitad, por ejemplo, con niebla, lluvia, polvo, etc.) |
| Alcance máximo | 30 m |
| Direccionamiento | 7 pares con función de protección y 2 pares con función de comando «Abrir» |
| Uso en entornos ácidos o salinos, o en entornos con mayor riesgo de explosión | No |
| Montaje | Montaje vertical en pared; la longitud máxima del cableado de una rama del sistema BlueBUS es de 50 m. |
| Grado de protección | IP44 |
| Temperatura de funcionamiento | -20°C a 55°C |
| Dimensiones (ancho×alto×fondo) | 29x105x35mm (una fotocélula) |
| Peso | 118g (fotocélulas en conjunto) |

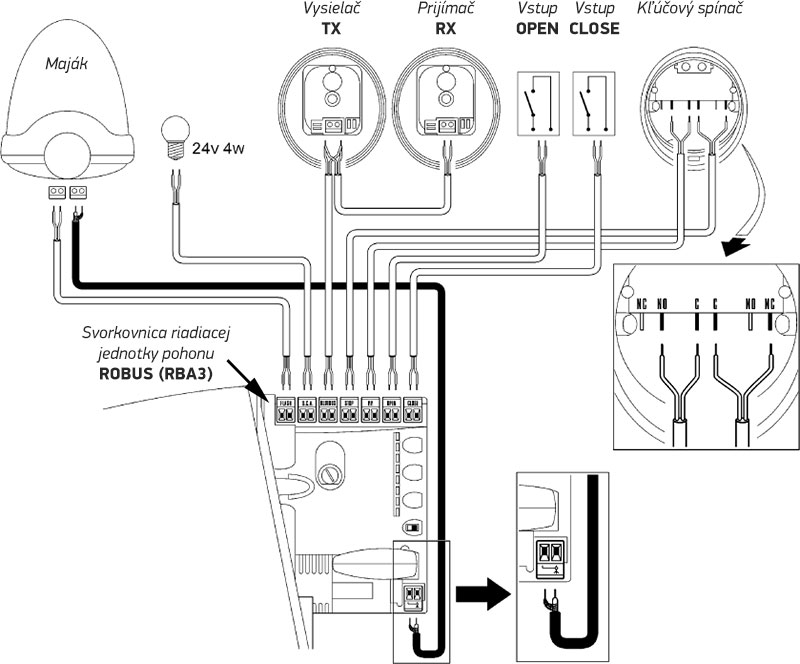

Conexión de las fotocélulas NICE EPSB con accionamiento NICE Robus 400, 600, 1000

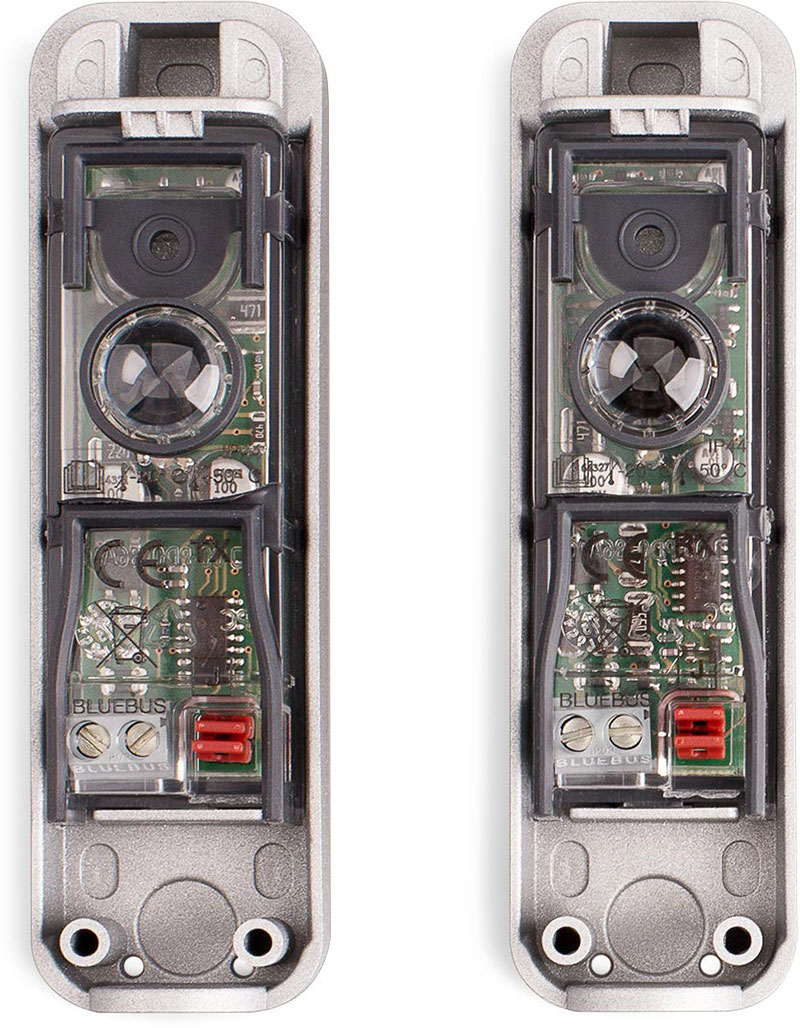

Interior de las fotocélulas NICE EPSB para accionamientos de puertas
