NICE Wingo WG3524 - motor individual para puertas batientes de hasta 3,5 m/500 kg por hoja
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
239,85 € con IVA
| Peso |
|---|
| 7,20 kg |
Descripción del producto NICE Wingo WG3524 - motor individual para puertas batientes de hasta 3,5 m/500 kg por hoja
| Navegación rápida en esta página: | ||
|---|---|---|
| El motor incluye… | Motores alternativos… | Kits con descuento… |
| Accesorios compatibles… | Manual… | Selección, límites, vida útil… |
| Instalación… | Galería de fotos… | Desbloqueo manual… |
| Características técnicas… | Pregunte lo que quiera… | Instalación del soporte de fijación trasero.... Dimensiones de los soportes... |
Motor NICE Wingo WG3524 está diseñado para automatizar puertas batientes de longitud de hoja 3,5 m y peso de 500 kg. El motor es noreversible, está fabricado con un cuerpo de dos piezas de aluminio fundido a presión, con un acabado superficial de poliéster resistente a los agentes atmosféricos. Todas las piezas móviles internas son de acero, aleaciones ligeras y tecnopolímeros. La tuerca guía es de bronce para garantizar una buena resistencia y un funcionamiento silencioso. El condensador de arranque está situado dentro del motor para que la instalación sea lo más sencilla posible. Los motores son dimensionalmente compatibles con la serie anterior Moby y Pluto del fabricante italiano NICE; todas las dimensiones de fijación y los diámetros de los pasadores son iguales. El motor incorpora tecnología 24V, gracias a la cual es más adecuado para situaciones de uso frecuente que la versión 230V , aunque, por el contrario, no es adecuado para entornos ventosos, especialmente en puertas con paneles opacos y macizos.
Cuadro de control MCA2R30 en la central de control MC424LR30 permite una programación sencilla, detección automática de las posiciones finales, diagnóstico automático de averías, ajuste del tiempo de pausa en el modo de cierre automático, paso peatonal, ralentización antes de las posiciones finales, sistema de detección de obstáculos, posible funcionamiento de emergencia utilizando la batería de reserva PS124, con el cable de conexión CABLA11, entrada para todo tipo de bandas de seguridad para motores y mucho más.
Los motores Wingo ofrecen una buena relación calidad-precio para la automatización de puertas batientes en entornos privados y semiindustriales. Toda la familia Wingo es fiable y silenciosa. Características técnicas detalladas ». Descargar el manual ».

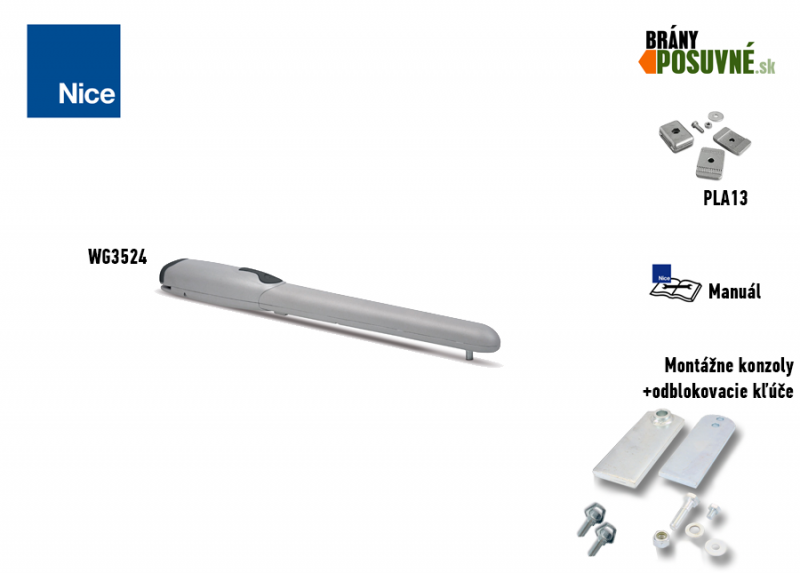

| El motor incluye: | Código | |||
|---|---|---|---|---|
 |
1 × | Motor NICE Wingo WG3524 |
WG3524 |
|
|
Motor electromecánico NICE Wingo WG3524, con capacidad para hojas de puerta de hasta 400 kg de peso y 3,5m de longitud. |
||||
 |
1 × | Tope mecánico interior de apertura | PLA13 | |
|
Si se utiliza, no es necesario instalar topes de suelo externos. Instrucciones de ajuste. |
||||
 |
2 × | Llave de desbloqueo | CM-B | |
|
En caso de corte del suministro eléctrico, sirve para desbloquear el motor y poder mover la puerta manualmente, empujándola o tirando de ella. |
||||
 |
1 × | Soporte delantero para soldar | PMDSMAR04.4610 | |
|
Se suelda a la parte fija de la hoja; tenga en cuenta que se coloca a una altura diferente a la del soporte trasero. El soporte alternativo para atornillar es PLA8. |
||||
 |
1 × | Pasador del soporte delantero | R8.5120 Arandela V8X10.5102 Pasador |
|
|
Sirve para fijar la parte delantera del motor al soporte delantero. |
||||
 |
1 × | Soporte trasero para soldar | PMDSMP2.4610 | |
|
Se suelda a la placa de montaje atornillable o al poste de acero. Atención: se coloca a una altura diferente a la del soporte delantero. El soporte alargado alternativo es PLA6. |
||||
 |
2 × | Pasador del soporte trasero | D10.5110 Tuerca R10.5120 Arandela V10X40.5101 Pasador |
|
|
Sirve para fijar la parte trasera del accionamiento al soporte trasero. |
||||
 |
1 × | Manual de instalación NICE Wingo WG3524 | Descargar | |
|
Manual de instalación para una instalación correcta, con esquemas ilustrativos del cableado, instrucciones de programación y emparejamiento de mandos. |
||||
Nota importante: Este accionamiento es independiente, es decir, no funcionará por sí solo. Lo ofrecemos por separado en nuestra tienda online para que pueda configurar la automatización a su medida, exactamente como la desea. Como mínimo, debe adquirir junto con el accionamiento una central de control (NICE Moonclever MC424LR30 o el modelo anterior MC424LR10), además de otros accesorios, si lo desea. Si no tiene una idea clara, lo ideal es empezar consultando nuestros kits preconfigurados a precio especial.
(¿Es adecuado este accionamiento para mí?)
Compárelo con otros accionamientos:
| « Accionamiento menos potente | Accionamiento alternativo | Accionamiento más potente » | |||||
|---|---|---|---|---|---|---|---|
|
Accionamiento NICE Wingo WG2024
|
Accionamiento NICE Wingo de 230 V:
Precio y entrega bajo pedido. |
Accionamiento NICE Toona 4 TO4024
|
Kits con descuento que incluyen el accionamiento NICE Wingo WG3524:
| Kit para puerta de una hoja » | Kit para puerta de dos hojas » |
|---|---|
|
Accionamiento Wingo para puertas de hasta 500kg/3,5m, central de control, mando y receptor. |
2 accionamientos Wingo para puertas de hasta 500kg/3,5m, central de control, mando y receptor. |
| Kit para puerta de una hoja con fotocélulas » | Kit para puerta de dos hojas con fotocélulas » |
|
Accionamiento Wingo para puertas de hasta 500kg/3,5m, central de control, mando, receptor, fotocélulas, luz intermitente e interruptor de llave. |
2 accionamientos Wingo para puertas de hasta 500kg/3,5m, central de control, mando, receptor, fotocélulas, luz intermitente e interruptor de llave. |
| Kit para puerta de una hoja con accesorios » | Kit para puerta de dos hojas con accesorios » |
|
Motor Wingo para puertas de hasta 500 kg/3,5 m, central de mando, mando a distancia, receptor, fotocélulas, luz intermitente y selector de llave. |
2 motores Wingo para puertas de hasta 500 kg/3,5 m, central de mando, mando a distancia, receptor, fotocélulas, luz intermitente y selector de llave. |
Accesorios compatibles con el motor NICE Wingo WG3524
También recomendamos añadir al motor estos accesorios opcionales compatibles:
| Qué | Por qué | Tipo |
|---|---|---|
| Central de mando | Electrónica de control del motor. | |
| Luz intermitente | Señaliza el movimiento de la puerta con destellos; ideal para salidas con poca visibilidad. También incorpora una antena para aumentar el alcance del mando a distancia. |
También todas las luces intermitentes de otros fabricantes con alimentación de 12 V-24 V. |
| Fotocélulas | Al cerrar, detectan los obstáculos y detienen el movimiento para evitar que la puerta choque con vehículos o personas. | |
| Emisor | Para el control remoto de la puerta. | |
| Receptor |
Para el control remoto de la puerta. En la unidad de control MCA2R30 el receptor ya está integrado. Estos receptores adicionales son complementarios. |
|
| Antena |
Para aumentar el alcance del mando a distancia. |
|
| Teclado |
Si olvida el mando a distancia, o si suelen venir muchos vehículos o personas y no quiere dar un mando a cada uno ni abrir la puerta manualmente. |
|
| Interruptor de llave |
Para accionar la puerta con una llave mediante un interruptor conectado por cable al motor, que puede instalarse en cualquier lugar. |
|
| Lectores de tarjetas |
Accionamiento del motor acercando una tarjeta o un llavero al lector de tarjetas. |
|
| Cerraduras eléctricas |
Las cerraduras eléctricas de seguridad están sincronizadas con el motor mediante la unidad de control. Al enviar una orden al motor, primero se desbloquea la cerradura eléctrica y después comienza a abrirse la puerta. Del mismo modo, al cerrarse la puerta, la cerradura eléctrica se bloquea. Son necesarias cuando la hoja mide más de 3,5 m. |
|
| Fuente de alimentación de reserva |
Fuente de energía de reserva. |
Manual del motor NICE Wingo WG3524
Manual del motor NICE Wingo WG3524 descargar aquí:
Manual del motor NICE Wingo WG3524
Elección del motor: ¿es el motor NICE Wingo WG3524 adecuado para mi puerta?
|
|

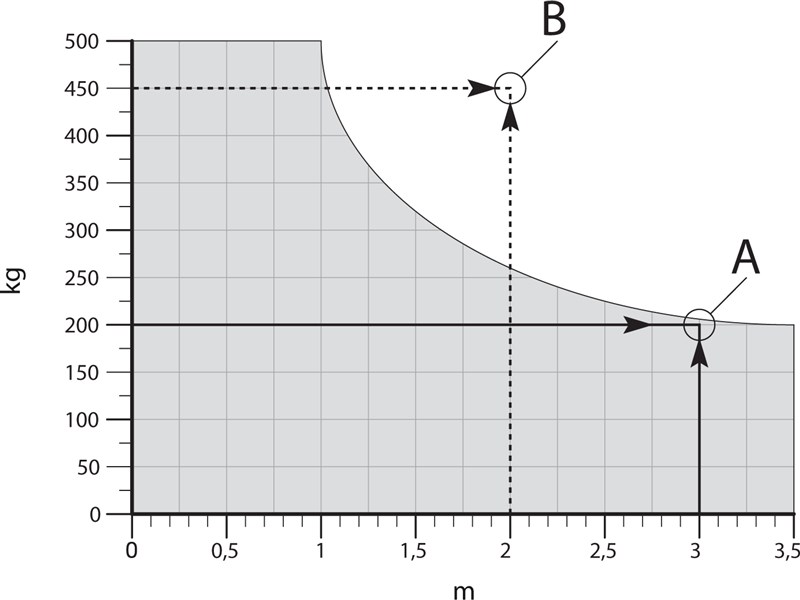

Límites del motor NICE Wingo WG3524Cada puerta tiene una longitud de hoja (y, por tanto, un brazo de palanca) y un peso (y, por tanto, una fuerza gravitatoria sobre ese brazo), y cada motor tiene sus propios límites. El motor NICE Wingo WG3524 se puede utilizar con puertas cuyo peso y longitud de hoja se encuentren dentro de los límites que se muestran en la imagen de la izquierda. Esto significa que el motor es adecuado para una puerta desde 500 kg/1 m hasta 200 kg/3,5 m. Ejemplo: El valor B, con una hoja de 450 kg y 2 m de longitud, queda fuera del rango permitido y, por tanto, no es adecuado. Elija un motor más potente. El valor A, con una hoja de 200 kg y 3 m de longitud, es adecuado. Puede instalarlo. |
Vida útil del motor NICE Wingo WG3524
En la tabla siguiente, sume los índices de esfuerzo correspondientes al peso y a la longitud de la hoja, y añada los índices de otros factores si están presentes. A continuación, consulte en el gráfico la vida útil del motor, expresada en número de ciclos.
Ejemplo: Tengo una puerta con un paso de 6 m (2 hojas de 1,5 m cada una) y la estructura con relleno pesa hasta 200 kg por hoja. Calculo un índice de longitud de hoja de aproximadamente 20, más un índice de peso de la puerta de 10. Además, por precaución, añado un índice de temperatura baja de 10 porque los inviernos aquí son más fríos. El índice total es, por tanto, 40. Según el gráfico, la vida útil del motor es de aproximadamente 60.000 ciclos. Con 10 maniobras al día, esto equivale a una vida útil aproximada de 16 años.
| Características de toda la automatización | Índice | Gráfico de vida útil |
|---|---|---|
|
Peso de una hoja |
El índice total máximo recomendado es hasta el 60 %. (es decir, 50.000 ciclos, que a un ritmo normal de 10 ciclos al día equivalen a 13 años) |
|
| Hasta 100 kg | 0 | |
| 100-200 kg | 10 | |
| 200-300 kg | 20 | |
| 300-400 kg | 30 | |
| Longitud de la hoja | ||
| 1-2 m | 0 | |
| 2-3 m | 10 | |
| 3-3,5 m | 20 | |
|
Otros factores (si la probabilidad de que se produzcan es superior al 10 %) |
||
| Temperatura ambiente superior a 40 °C o inferior a 0 °C, o humedad superior al 80 % | 20 | |
| Hoja con relleno macizo | 15 | |
| Zona ventosa | 15 | |
Instalación del motor NICE Wingo WG3524
La situación típica (opcional) de conexión del motor con los accesorios es la siguiente:
Lista de accesorios
|
Cableado del motor NICE Wingo WG3524
| 1. Retire la cubierta del motor | 2. Pase y conecte el cable de alimentación |
|---|---|
 |
 |
I. Montaje del soporte trasero
 |
 |
| Esquema de apertura hacia dentro | Esquema de apertura hacia fuera |

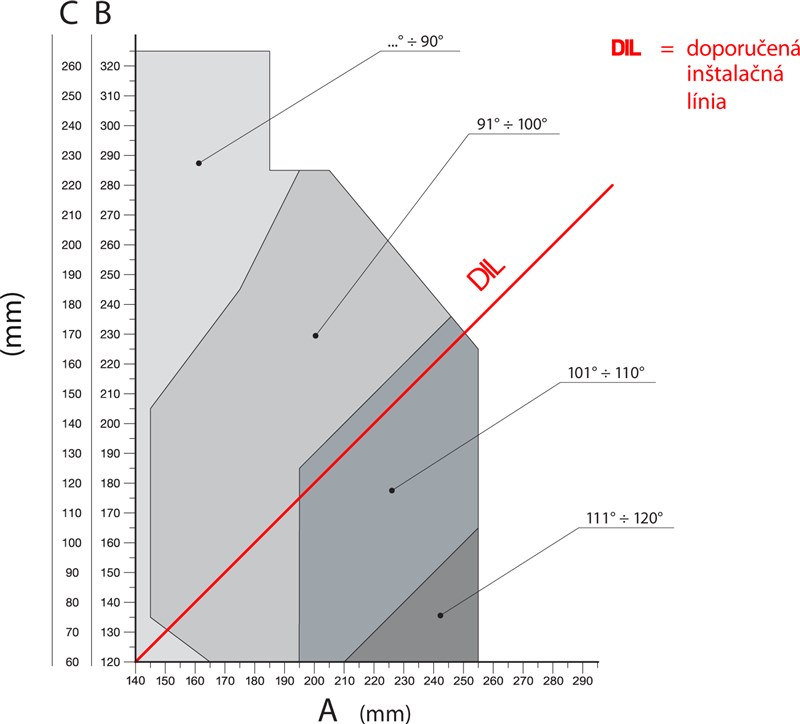

Calcule la posición del soporte trasero utilizando el gráfico, del que obtendrá las dimensiones A y B y el ángulo máximo de apertura. Atención: los valores A y B deben ser similares (idealmente iguales) para que el motor pueda moverse de forma lineal y fluida.
 |
 |
| Gráfico de cálculo | Ejemplo de lectura de valores en el gráfico |
Dimensiones completas del soporte.
Procedimiento de cálculo:
- Mida la distancia C del esquema
- En el gráfico trace una línea horizontal que cruce el valor medido C
- Al cruzar esta línea con la DIL (Línea de instalación recomendada), determinará el ángulo máximo de apertura
- Si el ángulo máximo de apertura no es adecuado, será necesario ajustar el valor A y, si es necesario, también el valor B, para que sean similares (idealmente iguales)
Antes de fijar el soporte al poste o al muro, hay que acortarlo a la longitud necesaria, correspondiente a las dimensiones A y B y soldarlo a la placa de montaje.
 |
 |
| 1. Corte el soporte a la longitud necesaria | 2. Suelde el soporte acortado a la placa de montaje |
El paquete suministrado incluye un soporte de 150 mm de longitud. Por eso, si necesita un soporte más largo para situaciones especiales o necesita que la puerta se abra hacia fuera, recomendamos pedir también el soporte prolongado NICE PLA6.
|
Antes de fijar el soporte trasero, compruebe que el soporte delantero quede en la parte fija de la hoja de la puerta, ya que existe una diferencia de altura entre los soportes delantero y trasero, como se muestra en la imagen.
Diferencia F=30mm. |
 |
Si todo está correcto, fije el soporte trasero al poste o al muro con tornillos, tacos y arandelas.
II. Montaje del soporte delantero
El soporte delantero debe montarse en la hoja a una distancia conforme a los valores D y E, que puede consultar en la tabla (el valor D es fijo: 850 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 | 590 | 580 | 570 |
El paquete suministrado incluye un soporte para soldar. Si prefiere un soporte para atornillar, le recomendamos pedir el alternativo soporte para atornillar NICE PLA8.
- Calcule a partir de las tablas el valor E
- Calcule la altura según la imagen de las alturas de los soportes (ver imagen)
- Fije el soporte a la hoja (si va a soldarlo, le recomendamos puntearlo por ahora)
III. Montaje del accionamiento de la puerta en el soporte trasero
 |
|
IV. Montaje del accionamiento de la puerta en el soporte delantero
 |
|
V. Ajuste del tope mecánico de recorrido
Si se utiliza el tope mecánico de recorrido interno, contra el que llega el accionamiento al abrir, no es necesario instalar topes externos en el suelo. El ajuste se realiza de la siguiente manera:
 |
|
Galería de fotos del accionamiento NICE Wingo
|
Ejemplo de montaje |
Ejemplo de montaje |
Ejemplo de montaje |
|
Ejemplo de montaje |
Ejemplo de montaje |
Ejemplo de montaje |
|
Ejemplo de montaje
|
Accionamiento desbloqueado |
Accionamiento sin cubierta |
|
Parte trasera vista desde abajo |
Vista del husillo y del tope mecánico interno |
Parte delantera vista desde abajo |
|
Parte trasera con el cable conectado |
Desbloqueo manual del motor NICE Wingo WG3524
En caso de corte del suministro eléctrico, no podrá accionar la puerta con el mando a distancia. Por eso es posible desbloquear el motor con una llave de desbloqueo y mover la puerta manualmente:
| 1. Deslice la cubierta de la cerradura de desbloqueo | 2. Introduzca la llave de desbloqueo y gírela en el sentido de las agujas del reloj | 3. Tire de la palanca de desbloqueo para poder mover la puerta manualmente |
|---|---|---|
 |
 |
 |
Características técnicas del motor NICE Wingo WG3524
| Modelo | NICE Wingo WG3524 |
|---|---|
| Descripción del modelo | Motorreductor electromecánico para el funcionamiento automático de puertas batientes en entornos privados. |
| Fuerza | 1500 N |
| Fuerza nominal | 500 N |
| Velocidad | 0,016 m/s |
| Velocidad nominal | 0,012 m/s |
| Límite de ciclos consecutivos | 40 ciclos/hora |
| Longitud del recorrido | 470 mm |
| Vida útil | de 125.000 a 80.000 ciclos, en función del peso y la longitud de la hoja, así como del ajuste del motor |
| Alimentación | 24 Vdc |
| Potencia absorbida [Carga] |
85 W [3,5 A] |
| Potencia absorbida nominal [Carga nominal] |
50 W [2 A] |
| Clase de aislamiento | A |
| Temperatura de funcionamiento | de -20 °C a +50 °C |
| Grado de protección | IP44 |
| Dimensiones | 98×920×95 (an×l×al) |
| Peso | 6 kg |
