NICE Toona TO4024 – motor individual de 24 V para hoja de hasta 3 m
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
En stock
202,04 € con IVA
| Peso |
|---|
| 8,40 kg |
Descripción del producto NICE Toona TO4024 – motor individual de 24 V para hoja de hasta 3 m
NICE Toona 4 TO4024 es un motor independiente de 24 V CC para una hoja. Según el gráfico de NICE, puede soportar, con una longitud de 3 m, un máximo aproximado de 300 kg; el peso de 500 kg corresponde a una longitud de hasta aproximadamente 1,8 m. Considere conjuntamente la longitud y el peso.
El accionamiento es irreversible, utiliza un encoder y cuenta con un tope mecánico ajustable en la apertura. Para los kits actuales habituales TO4024, el catálogo indica la MC824HR30. La alimentación de red, BlueBUS, el receptor de radio y la batería son características de la central elegida, no del motor en sí.
Toona tiene un cuerpo de dos piezas de aluminio fundido a presión con acabado superficial, componentes internos de acero, aleaciones y tecnopolímeros, y una tuerca guía de bronce. Las dimensiones de fijación son compatibles con las de los antiguos accionamientos NICE Moby y Pluto. El motor también es adecuado para un uso más frecuente; si la puerta tiene un relleno completo y está en una zona ventosa, tenga en cuenta la mayor solicitación al elegirlo según el gráfico de vida útil.
En una instalación con MC824HR30 el aprendizaje de posiciones, el diagnóstico, la desaceleración, el tiempo de pausa y el paso peatonal son funciones de la unidad de control. Esta utiliza BlueBUS para los dispositivos de seguridad correspondientes.
| Navegación rápida en esta página | ||
|---|---|---|
| Contenido del paquete | Selección y límites | Kits |
| Accesorios | Manual | Vida útil |
| Instalación | Cableado | Tope |
| Galería de fotos | Desbloqueo | Parámetros |
Accesorios compatibles con el accionamiento NICE Toona 4 TO4024
También recomendamos adquirir los siguientes accesorios opcionales compatibles con el accionamiento:
| Qué | Por qué | Tipo |
|---|---|---|
|
Central de control
|
Electrónica de control del accionamiento. |
|
| Señaliza el movimiento de la puerta. Solo el modelo que lo indique expresamente incluye antena; la elección de la lámpara depende de la salida de la central utilizada. |
La salida FLASH de MC824HR30 está destinada a una lámpara de 12 V y 21 W como máximo. Solo se puede elegir otra luz intermitente tras comprobar la tensión, el tipo de alimentación, el consumo y el modo de parpadeo. |
|
| Supervisan el espacio entre el transmisor y el receptor. Cuando se interrumpe el haz, envían una señal a la central; la respuesta depende de la conexión y de los ajustes. Tras la instalación, se deben comprobar la colocación correcta y el funcionamiento junto con la puerta completa. | ||
| Elija el mando a distancia según el receptor y la codificación de la central concreta. | ||
| El receptor debe ser compatible con la codificación del emisor seleccionado; OXIBD y OXILR no son intercambiables con todos los mandos indicados. |
|
|
| Para mejorar el alcance del mando. | ||
| Si olvida el mando a distancia o tiene muchos vehículos/personas y no quiere entregar un mando a cada uno. | ||
| Control de la puerta con una llave mediante un selector conectado por cable a la unidad de control. | ||
|
Cerraduras eléctricas
|
La cerradura mantiene la hoja en posición cerrada. La central debe desbloquearla antes de abrir; compruebe la idoneidad y la tensión según la puerta y la unidad concreta. |
|
| Control del accionamiento acercando una tarjeta o un llavero al lector. |
|
|
| En caso de corte del suministro eléctrico, alimenta la automatización a través de una central compatible; la elección depende de la revisión de su placa. |
|

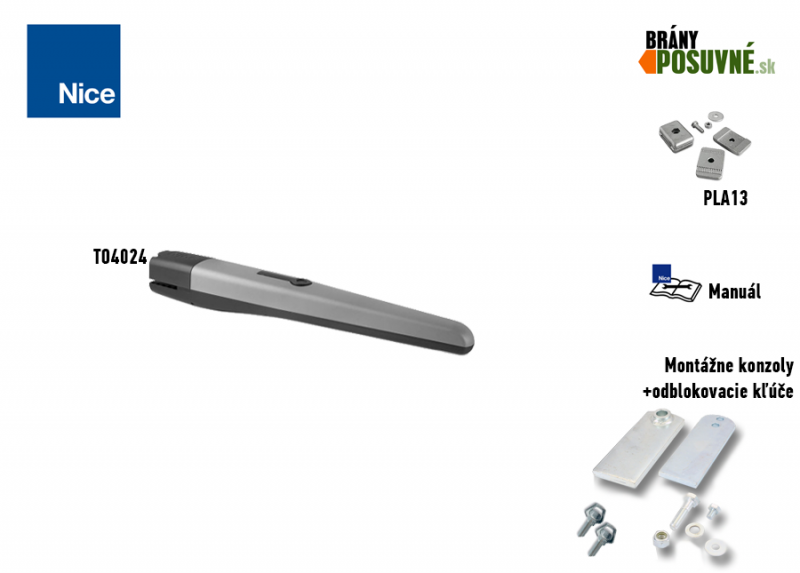

| El accionamiento incluye: | Código | |||
|---|---|---|---|---|
 |
1 × | Motor NICE Toona 4 TO4024 |
TO4024 |
|
|
Motor electromecánico Toona 4; aproximadamente 500 kg para una longitud de hasta 1,8 m o 300 kg para 3 m, según el gráfico de NICE. |
||||
 |
1 × | Tope mecánico interior de apertura | PLA13 | |
|
El tope interior sirve para ajustar la posición final de apertura. Resuelva el bloqueo mecánico de la puerta en posición cerrada según las características de cada instalación. |
||||
 |
2 × | Llave de desbloqueo | CM-B | |
|
En caso de corte del suministro eléctrico, permite desbloquear el accionamiento para poder mover la puerta manualmente, empujándola o tirando de ella. |
||||
 |
1 × | Soporte delantero para soldar | PMDSMAR04.4610 | |
|
Se suelda a la parte fija de la hoja; tenga en cuenta que se coloca a una altura diferente a la del soporte trasero. La alternativa atornillable es el PLA8. |
||||
 |
1 × | Pasador del soporte delantero | R8.5120 Arandela V8X10.5102 Pasador |
|
|
Sirve para fijar la parte delantera del accionamiento al soporte delantero. |
||||
 |
1 × | Soporte trasero para soldar | PMDSMP.4610 | |
|
Se suelda a la placa de montaje atornillable o a un pilar de acero. Atención: se instala a una altura distinta de la del soporte delantero. El soporte alargado alternativo es PLA6. |
||||
 |
1 × | Placa de montaje bajo el soporte trasero | PMDPA.4610 | |
|
Se suelda el soporte trasero a ella. A continuación, la placa de montaje se fija al pilar o al muro. |
||||
 |
2 × | Pasador del soporte trasero | D10.5110 Tuerca R10.5120 Arandela V10X40.5101 Pasador |
|
|
Sirve para fijar la parte trasera del accionamiento al soporte trasero. |
||||
 |
1 × | Manual de instalación de NICE Toona 4 TO4024 | Descargar | |
|
Manual de instalación en eslovaco y checo para el motor Toona. Para conectar y programar la unidad de control, siga las instrucciones de su propio manual. |
||||
Importante: El modelo TO4024 por sí solo necesita una unidad de control adecuada, por ejemplo, MC824HR30, y dispositivos de seguridad según la instalación. Consulte el equipamiento y el precio de la automatización completa en los kits con este motor.
(¿Es adecuado este accionamiento para mí?)
Compare con otros accionamientos:
En los modelos más antiguos, compruebe la disponibilidad actual y que las dimensiones de montaje sean compatibles.

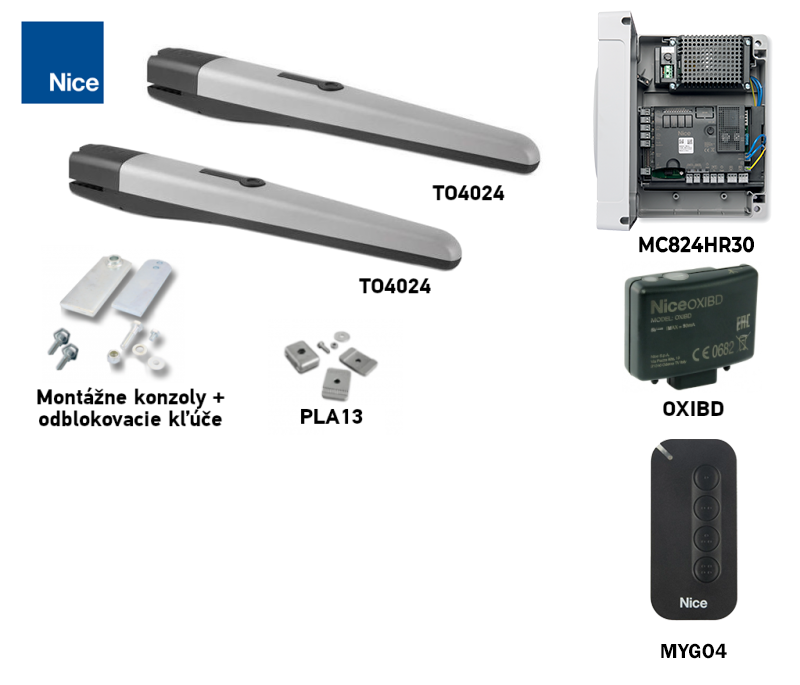

Con descuento kits que incluyen el accionamiento NICE Toona 4 TO4024:
| Kit para puerta de una hoja » | Kit para puerta de dos hojas » |
|---|---|
|

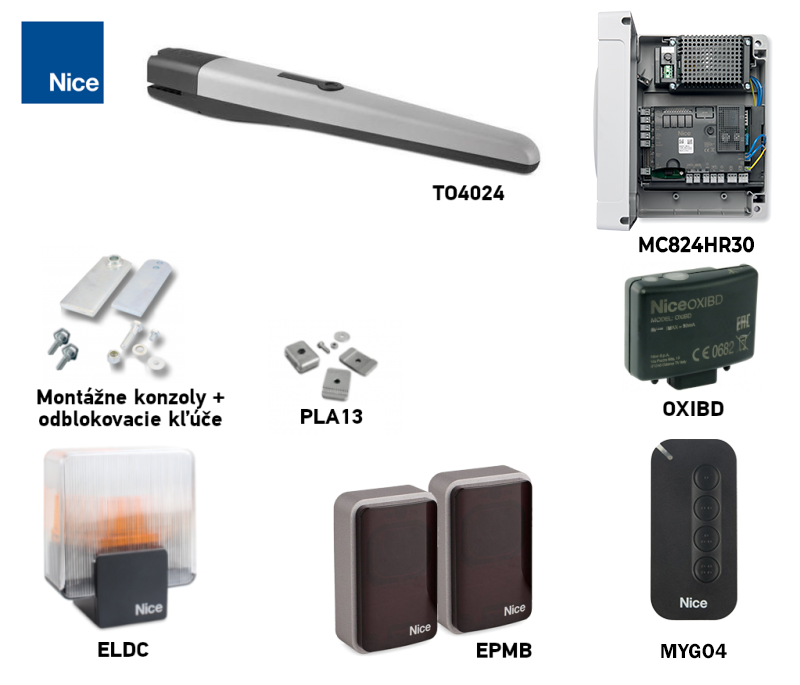

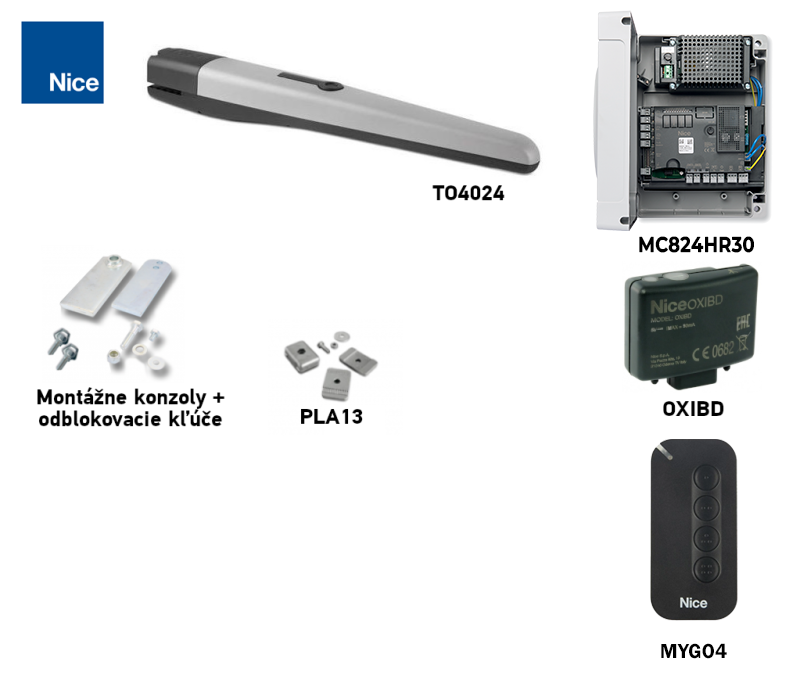

Accionamiento Toona, máx. 500 kg con 1,8 m o 300 kg con 3 m; unidad de control, mando y receptor. |

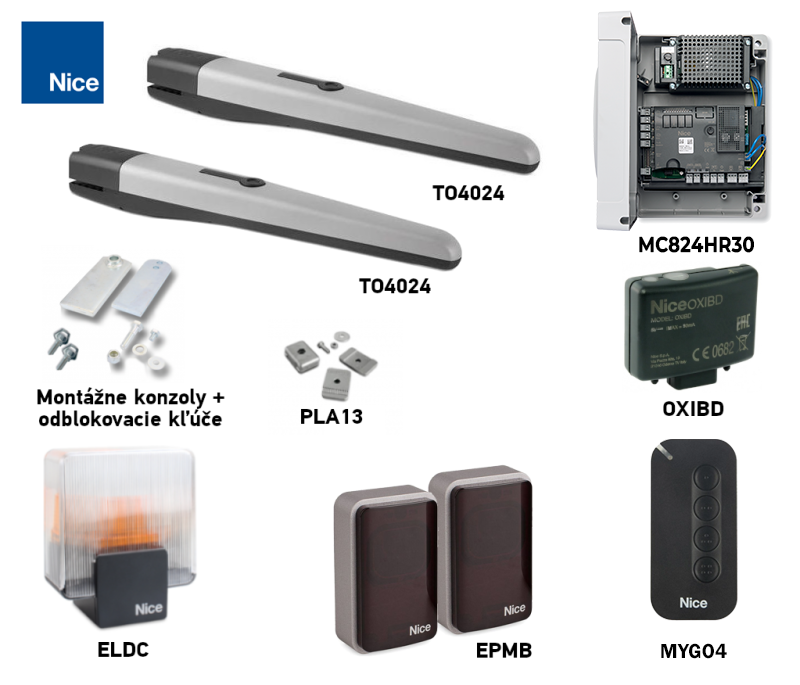

2 accionamientos Toona, máx. 500 kg con 1,8 m o 300 kg con 3 m; unidad de control, mando y receptor. |

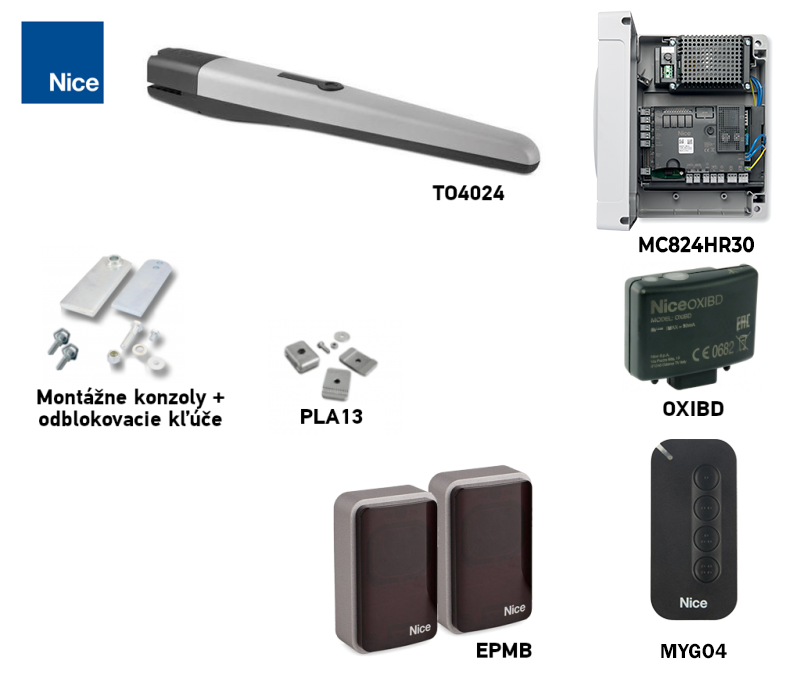

| Kit para puerta de una hoja con fotocélulas » | Kit para puerta de dos hojas con fotocélulas » |
|
Accionamiento Toona, máx. 500 kg con 1,8 m o 300 kg con 3 m; unidad de control, mando, receptor, fotocélulas y luz intermitente. |

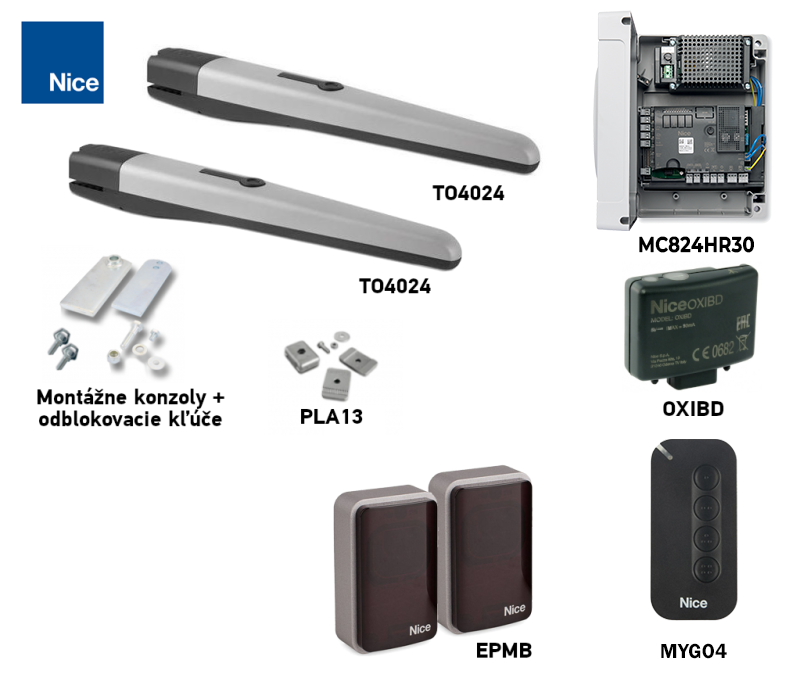

2 accionamientos Toona, máx. 500 kg con 1,8 m o 300 kg con 3 m; unidad de control, mando, receptor, fotocélulas y luz intermitente. |
| Kit para puerta de una hoja con accesorios » | Kit para puerta de dos hojas con accesorios » |
|
Accionamiento Toona, máx. 500 kg con 1,8 m o 300 kg con 3 m; unidad de control, mando, receptor, fotocélulas y luz intermitente. |
2 accionamientos Toona, máx. 500 kg con 1,8 m o 300 kg con 3 m; unidad de control, mando, receptor, fotocélulas y luz intermitente. |
En los kits con Con la MC824HR30, el emparejamiento de los mandos se controla mediante el receptor y el procedimiento de esta unidad de control.. Si utiliza otra placa, siga el procedimiento indicado en su propio manual.
Elección del accionamiento: ¿es adecuado el accionamiento NICE Toona 4 TO4024 para mi puerta?
Límites de longitud y peso de la hoja
La longitud y el peso de una hoja deben evaluarse conjuntamente según el gráfico de NICE. Con una longitud de hasta 1,8 m la hoja puede pesar aproximadamente 500 kg; con una longitud de 3 m aproximadamente 300 kg. Los valores de 3 m y 500 kg no son aplicables simultáneamente. Para otras dimensiones, consulte en el gráfico el peso máximo permitido y tenga también en cuenta el relleno macizo, el viento y que la hoja se desplace con facilidad.
Vida útil del accionamiento NICE Toona 4 TO4024
La vida útil es una estimación basada en el índice de esfuerzo, no una garantía del número de ciclos. Sume los valores correspondientes de la tabla y consulte el resultado en el gráfico original de NICE.
| Características de la automatización completa | Índice | Gráfico de vida útil |
|---|---|---|
| Factor de influencia en el índice de Toona 4 |  | |
|
Peso de la hoja hasta 200 kg
|
0 % | |
|
Peso superior a 200 kg y hasta 300 kg
|
10 % | |
|
Peso superior a 300 kg y hasta 400 kg
|
20 % | |
|
Peso superior a 400 kg y hasta 500 kg
|
30 % | |
|
Longitud de la hoja de 2 a 3 m
|
20 % | |
|
Temperatura superior a 40 °C, inferior a 0 °C o humedad superior al 80 %
|
20 % | |
|
Hoja con relleno macizo
|
15 % | |
|
Zona ventosa
|
15 % | |
| Gráfico de vida útil |
|---|
Para el cálculo, utilice el peso de una sola hoja. Por ejemplo, para 250 kg, 2,5 m y sin otros factores, el índice es 10 % + 20 % = 30 %; consulte en el gráfico la estimación de ciclos.
Instalación del accionamiento NICE Toona 4 TO4024
Antes de fijarlo, compruebe que el poste, su base y sus anclajes soporten las cargas de la hoja, el accionamiento y el viento. La dimensión del perfil por sí sola no determina si es adecuado: también influyen el material, el espesor de pared, la altura, la posición de la bisagra y el estado de la base.
Si la posición de la bisagra y la forma del poste no permiten respetar las dimensiones del gráfico de instalación, ajuste el soporte trasero o utilice el soporte prolongado PLA6. Determine las dimensiones A y B a partir de la medida C y del ángulo de apertura deseado, según el gráfico de instalación de NICE. Para abrir hacia fuera, se necesita un soporte trasero prolongado; determine su longitud a partir del gráfico y compruebe que la hoja se mueva sin obstáculos.

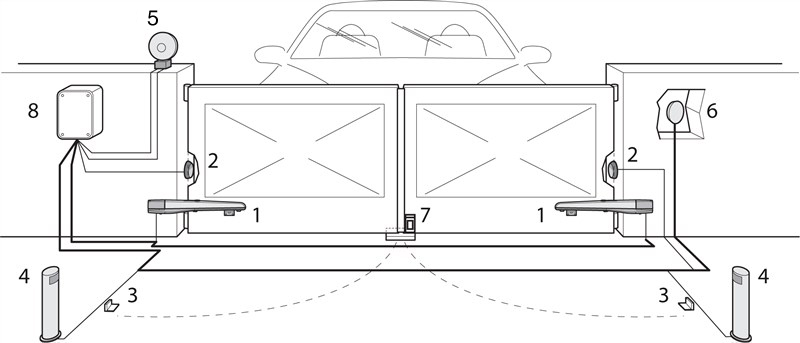

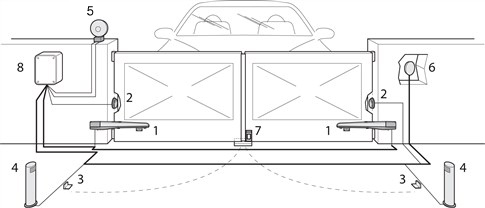

Una configuración típica (opcional) del accionamiento con los accesorios es la siguiente:
Lista de accesorios
|

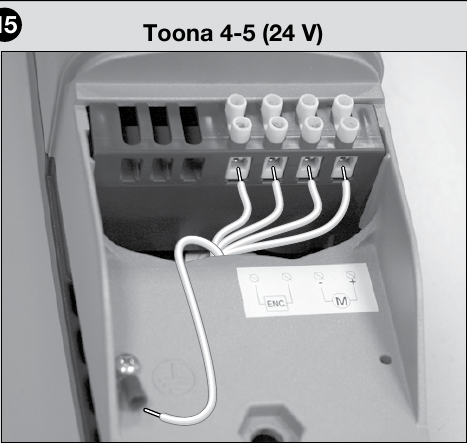

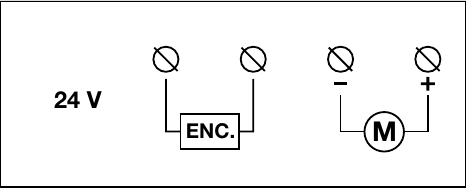

Cableado del accionamiento NICE Toona TO4024
Tras desconectar la alimentación de red y la batería de reserva, pase el cable por la entrada del accionamiento. El TO4024 tiene identificados los bornes + / − del motor y un par de bornes independiente para el encoder; su ubicación se muestra en la imagen siguiente. En la central actual MC824HR30, conecte el único motor a M2 y su encoder a ENC del motor 2; M1 queda libre. El encoder no tiene polaridad predeterminada. La salida M2 está destinada al motor, no a la alimentación de accesorios. Con dos motores o con otra central, siga el esquema de la placa instalada. Tras realizar las conexiones, lleve a cabo el aprendizaje indicado y compruebe el sentido y el funcionamiento seguro de la puerta.
Conexión y configuración de la placa MC824HR30 utilícela únicamente en una instalación con esta central concreta.
Conexión de accesorios en MC824HR30
Los siguientes bornes pertenecen a la central MC824HR30, no al motor TO4024. Conéctelos únicamente con la alimentación de red y de batería desconectadas. Si utiliza otra placa, consulte su propio esquema.
| Qué | Conexión y polaridad |
|---|---|
|
Fotocélulas y dispositivos BlueBUS
|
Un par compatible, por ejemplo EPMB, se conecta con dos conductores al par de bornes BlueBUS. No es necesario respetar la polaridad de + y −. Configure la dirección de las fotocélulas y, al añadir o retirar un dispositivo, inicie el aprendizaje de los dispositivos conectados. |
|
Interruptor de llave o relé del receptor
|
Contacto libre de potencial NO conéctelo al par de bornes SbS (orden paso a paso) o, si procede, al par de bornes Open o Close según la orden deseada. No aplique tensión externa a la entrada de mando. |
|
Banda de seguridad / STOP
|
La entrada STOP acepta un contacto NO, NC o una salida con resistencia de 8,2 kΩ. Tras modificar las conexiones, realice el aprendizaje; el tipo de contacto debe corresponder al dispositivo instalado. |
|
Luz intermitente ELDC
|
Conéctela a la salida FLASH: en el modo de luz intermitente 12 V CC, máximo 21 W. Para los accesorios con marcas +/−, respete sus indicaciones y el esquema de la placa central. |
|
Cerradura eléctrica
|
Salida ELS está en modo de cerradura 12 V CA, máximo 15 VA. La salida de corriente alterna no tiene polaridad +/− fija; compruebe en la etiqueta que la cerradura sea compatible. |
|
Piloto de puerta abierta
|
Salida OGI está destinado a 24 V, máximo 4 W. Si el piloto está polarizado, respete las marcas de la placa y del propio piloto. |
|
Alimentación del lector / módulo externo
|
Alimentación auxiliar: borne STOP = −, borne SbS = +, en total, máximo 200 mA. La tensión es de 24 V CC, con una tolerancia de −30 % a +50 %; antes de conectar el módulo, compruebe la tensión admisible y el consumo. Conecte su contacto de relé de mando por separado como contacto libre de potencial. Estos bornes siguen alimentados también en modo de espera. |
|
Receptor de radio y batería de reserva
|
Receptor OXIBD se inserta en el conector SM; la batería PSS324 en su propio conector. No se conectan a la salida M2 ni a BlueBUS. |
Las salidas FLASH, ELS y OGI pueden reprogramarse para otra función. Antes de realizar las conexiones, compruebe la configuración de la unidad en cuestión según el manual técnico MC824HR30 y, después del montaje, pruebe los dispositivos de seguridad.
I. Montaje del soporte de fijación trasero
Esquema de apertura hacia dentro
Esquema de apertura hacia fuera
Calcule la posición del soporte trasero utilizando el gráfico, del que podrá obtener las dimensiones A y B y el ángulo máximo de apertura. Atención: los valores A y B deben ser similares (preferiblemente iguales) para que el accionamiento se mueva de forma lineal y fluida.
Gráfico de cálculo
Ejemplo de lectura de valores en el gráfico
Procedimiento de cálculo:
- Mida la distancia C del esquema
- En el gráfico trace una línea horizontal que cruce el valor medido de C
- Al cruzar esta línea con la DIL (Línea de instalación recomendada), se determina el ángulo máximo de apertura
- Si el punto de intersección queda por debajo del nivel t, tendrá que ajustar los valores para situar la intersección por encima de este nivel
- Si el punto de intersección queda por encima del nivel t, todo está correcto; sin embargo, si el ángulo máximo de apertura determinado no es adecuado, habrá que ajustar el valor de A y, si es necesario, también el valor de B, para que sean similares (preferiblemente iguales)
Antes de fijar el soporte al pilar o al muro, hay que cortarlo a la longitud necesaria correspondiente a las dimensiones A y B y soldarlo a la placa de montaje.
1. Corte el soporte a la longitud necesaria
2. Suelde el soporte acortado a la placa de montaje
El soporte trasero estándar incluido en el paquete tiene una longitud de 150 mm. Antes de soldarlo, compare la longitud disponible con las dimensiones del gráfico de montaje; si no es suficiente, utilice un soporte debidamente alargado.
Antes de fijar el soporte trasero, compruebe que el soporte delantero pueda instalarse en una parte fija de la hoja de la puerta, ya que existe una diferencia de altura entre ambos soportes, como se muestra en la imagen.
Diferencia F = 34 mm.
Si todo es correcto, fije el soporte trasero al pilar o al muro con tornillos, tacos y arandelas.
II. Montaje del soporte de fijación delantero
El soporte delantero debe instalarse en la hoja a una distancia determinada por los valores D y E, que puede obtener de la tabla (el valor D es fijo y mide 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 530 |
El embalaje suministrado incluye un soporte para soldar. Si prefiere un soporte atornillable, le recomendamos pedir el modelo alternativo soporte atornillable NICE PLA8.
- Calcule a partir de la tabla el valor E
- Calcule la altura según la imagen de las alturas de los soportes (mostrar imagen)
- Fije el soporte a la hoja (si va a soldarlo, recomendamos puntearlo por ahora)
III. Montaje del accionamiento de la puerta en el soporte trasero
- Fije el motor al soporte como se muestra en la imagen, utilizando el pasador del soporte trasero, la arandela y la tuerca suministrados.
- Apriete la tuerca del todo y luego aflójela 1/10 de vuelta para que el accionamiento de la puerta pueda girar
IV. Montaje del accionamiento de la puerta en el soporte delantero
- Fije el accionamiento al soporte como se muestra en la imagen, utilizando el pasador y la arandela suministrados.
- Apriete el pasador del todo
V. Ajuste del tope mecánico de recorrido
El TO4024 dispone de un tope interno ajustable para la posición de apertura. Desbloquee el motor, afloje el tornillo del tope, abra manualmente la hoja hasta la posición deseada, desplace el tope hacia el pasador y vuelva a apretar el tornillo. A continuación, cierre la hoja y vuelva a bloquear el motor. Siga las instrucciones de la figura 11 del manual original.
El TO4024 tiene un tope interno de apertura. El tope de cierre debe definirse en función de la estructura de la puerta y de las instrucciones de la centralita utilizada.
Galería de fotos del accionamiento NICE Toona
|
Ejemplo de montaje |
Ejemplo de montaje |
Ejemplo de montaje |
|
Ejemplo de montaje |
Ejemplo de montaje |
Accionamiento sin cubierta |
|
Comparación de los accionamientos Toona 4, 5 y 7 |
Accionamiento desbloqueado |
Accionamiento desde abajo |

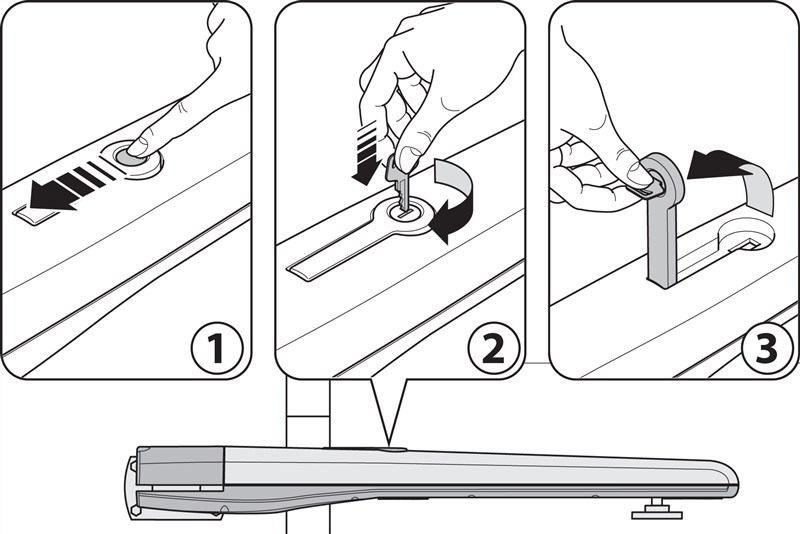

Desbloqueo manual del accionamiento NICE Toona 4 TO4024
En caso de corte del suministro eléctrico, no podrá accionar la puerta con el mando a distancia. Por eso, es posible desbloquear el accionamiento con la llave de desbloqueo y mover la puerta manualmente:
- Deslice la tapa de la cerradura de desbloqueo
- Inserte la llave de desbloqueo y gírela en el sentido de las agujas del reloj
- Extraiga la palanca de desbloqueo y podrá mover la puerta manualmente
Características técnicas del accionamiento NICE Toona 4 TO4024
|
Modelo
|
NICE Toona 4 TO4024 |
|---|---|
|
Uso
|
Accionamiento electromecánico para puertas batientes |
|
Alimentación del motor
|
24 V DC desde una centralita de control adecuada |
|
Consumo máximo / nominal
|
5 A / 2 A |
|
Potencia máxima / nominal
|
120 W / 48 W |
|
Condensador integrado
|
No |
|
Carrera
|
385 mm |
|
Velocidad sin carga / con carga
|
0,016 / 0,012 m/s |
|
Fuerza máxima / nominal
|
1 800 N / 600 N |
|
Ciclos por hora a fuerza nominal
|
95 |
|
Protección / aislamiento
|
IP44 / clase F |
|
Temperatura de funcionamiento
|
−20 a +50 °C |
|
Dimensiones (largo × ancho × alto)
|
820 × 115 × 105 mm |
|
Peso del accionamiento
|
6 kg |
Seguridad y mantenimiento
Antes del montaje, compruebe que la hoja y el pilar se muevan libremente y de forma uniforme, y que sean resistentes. Realice la conexión eléctrica con la alimentación desconectada. Tras el montaje, compruebe los dispositivos de seguridad y la fuerza de movimiento según el manual de todo el sistema.
NICE prescribe revisar el accionamiento como mínimo cada 6 meses: el estado de la estructura y los tornillos, la lubricación del husillo, el desgaste y las pruebas de funcionamiento. Consulte la programación de la centralita en el manual MC824HR30.
