NICE Wingo WG2024 - motor individual para puertas batientes de hasta 2 m/400 kg por hoja
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
193,27 € con IVA
| Peso |
|---|
| 6,00 kg |
Descripción del producto NICE Wingo WG2024 - motor individual para puertas batientes de hasta 2 m/400 kg por hoja
| Navegación rápida en esta página: | ||
|---|---|---|
| El accionamiento incluye… | Accionamientos alternativos… | Conjuntos con precio especial… |
| Accesorios compatibles… | Manual… | Selección, límites, vida útil… |
| Montaje… | Galería de fotos… | Desbloqueo manual… |
| Características técnicas… | Pregunte lo que quiera… | Montaje de la pletina de fijación trasera... Dimensiones de las pletinas |
Accionamiento NICE Wingo WG2024 está diseñado para automatizar puertas batientes de hasta longitud de hoja 2 m y peso de hasta 400 kg. El accionamiento es reversible, está fabricado con una carcasa de dos piezas de aluminio fundido a presión, con un acabado superficial de poliéster resistente a los agentes atmosféricos. Todas las piezas móviles internas son de acero, aleaciones ligeras y tecnopolímeros. La tuerca de guía es de bronce para garantizar una buena resistencia y un funcionamiento silencioso. El condensador de arranque está situado dentro del accionamiento para que el montaje sea lo más sencillo posible. Los accionamientos son dimensionalmente compatibles con la serie anterior Moby y Pluto del fabricante italiano NICE; todas las dimensiones de fijación y los diámetros de los pasadores son iguales. El accionamiento incorpora tecnología 24V, gracias a la cual es más adecuado para situaciones de uso frecuente que la versión 230V , pero, por el contrario, no es adecuado para zonas ventosas, especialmente en puertas con paneles opacos y macizos.
Unidad de control MCA2R30 en la central de control MC424LR30 permite una programación sencilla, aprendizaje automático de las posiciones finales, diagnóstico automático de averías, ajuste del tiempo de pausa en modo de cierre automático, paso peatonal, ralentización antes de las posiciones finales, sistema de detección de impactos contra obstáculos, posible funcionamiento de emergencia con el uso de la fuente de alimentación de reserva PS124, entrada para todo tipo de bandas de seguridad para accionamientos y mucho más.
Los accionamientos Wingo ofrecen una buena relación calidad-precio para la automatización de puertas batientes en entornos privados y de uso industrial moderado. Toda la familia Wingo es fiable y silenciosa. Características técnicas detalladas ». Descargar el manual ».

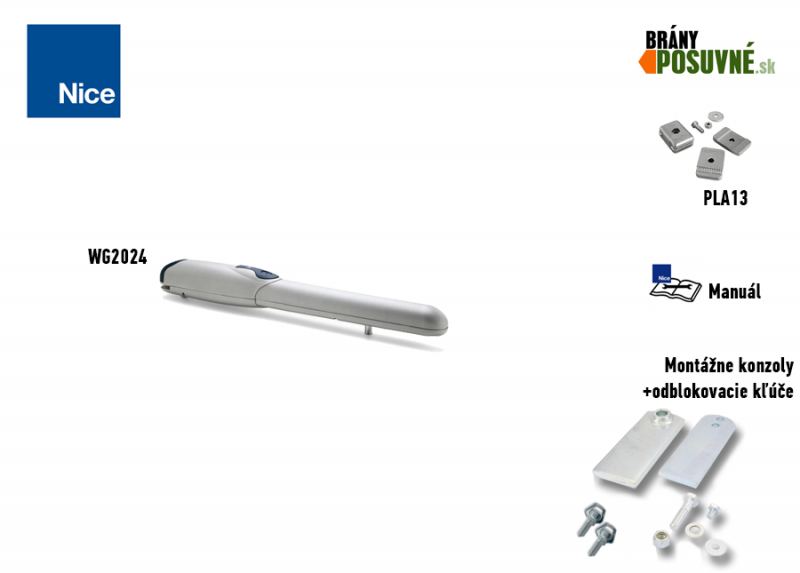

| El accionamiento incluye: | Código | |||
|---|---|---|---|---|
 |
1 × | Accionamiento NICE Wingo WG2024 |
WG2024 |
|
|
Accionamiento electromecánico NICE Wingo WG2024, apto para hojas de puerta de hasta 400 kg de peso y 2m de longitud. |
||||
 |

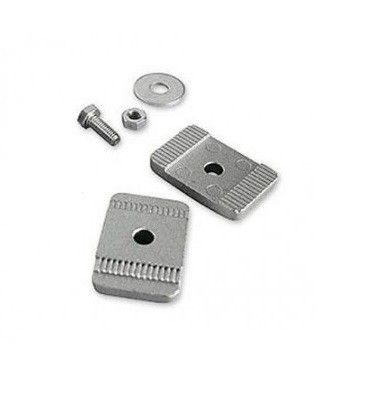

1 × | Tope mecánico interior de apertura | PLA13 | |
|
Si se utiliza, no es necesario instalar topes de suelo externos. Instrucciones de ajuste. |
||||
 |
2 × | Llave de desbloqueo | CM-B | |
|
En caso de corte del suministro eléctrico, sirve para desbloquear el accionamiento y permitir mover la puerta manualmente, empujándola o tirando de ella. |
||||
 |
1 × | Pletina delantera para soldar | PMDSMAR04.4610 | |
|
Se suelda a la parte fija de la hoja; tenga en cuenta que se coloca a una altura distinta de la pletina trasera. La pletina alternativa para atornillar es la PLA8. |
||||
 |
1 × | Pasador de la pletina delantera | R8.5120 Arandela V8X10.5102 Pasador |
|
|
Sirve para fijar la parte delantera del accionamiento a la pletina delantera. |
||||
 |
1 × | Soporte trasero para soldar | PMDSMP2.4610 | |
|
Se suelda a la placa de montaje roscada o al poste de acero. Atención: se coloca a una altura distinta a la del soporte delantero. El soporte alargado alternativo es el PLA6. |
||||
 |

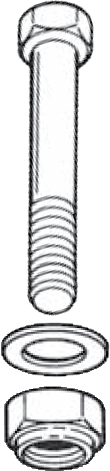

2 × | Pasador del soporte trasero | D10.5110 Tuerca R10.5120 Arandela V10X40.5101 Pasador |
|
|
Sirve para fijar la parte trasera del accionamiento al soporte trasero. |
||||
 |
1 × | Manual de instalación NICE Wingo WG2024 | Descargar | |
|
Manual de instalación para realizar correctamente el montaje, con esquemas ilustrativos de las conexiones del cableado, instrucciones de programación y emparejamiento de mandos. |
||||
Nota importante: Este accionamiento es independiente; es decir, no funcionará por sí solo. Lo ofrecemos por separado en nuestra tienda online para que pueda configurar la automatización exactamente a su medida y según sus preferencias. Para el accionamiento debe comprar como mínimo una central de control (NICE Moonclever MC424LR10), y, si lo desea, otros accesorios. Si aún no tiene una idea clara, lo mejor es empezar consultando nuestros kits premontados a precio especial.
(¿Es adecuado este accionamiento para mí?)
Compárelo con otros accionamientos:
| « Accionamiento menos potente | Accionamiento alternativo | Accionamiento más potente » | |||||
|---|---|---|---|---|---|---|---|
|
No. |
Accionamiento NICE Wingo de 230 V:
Precio y entrega bajo pedido. |
Accionamiento NICE Wingo WG3524
|
Promociones que incluyen el accionamiento NICE Wingo WG2024:
| Kit para puerta de una hoja » | Kit para puerta de dos hojas » |
|---|---|
|
Accionamiento Wingo para hojas de hasta 400 kg/2 m, unidad de control, mando y receptor. |
2 accionamientos Wingo para hojas de hasta 400 kg/2 m, unidad de control, mando y receptor. |
| Kit para puerta de una hoja con fotocélulas » | Kit para puerta de dos hojas con fotocélulas » |
|
Accionamiento Wingo para hojas de hasta 400 kg/2 m, unidad de control, mando, receptor, fotocélulas, luz intermitente e interruptor de llave. |
2 accionamientos Wingo para hojas de hasta 400 kg/2 m, unidad de control, mando, receptor, fotocélulas, luz intermitente e interruptor de llave. |
| Kit para puerta de una hoja con accesorios » | Kit para puerta de dos hojas con accesorios » |
|
Accionamiento Wingo para hojas de hasta 400 kg/2 m, unidad de control, mando, receptor, fotocélulas, luz intermitente e interruptor de llave. |
2 accionamientos Wingo para hojas de hasta 400 kg/2 m, unidad de control, mando, receptor, fotocélulas, luz intermitente e interruptor de llave. |
Accesorios compatibles con el accionamiento NICE Wingo WG2024
También recomendamos comprar accesorios opcionales compatibles con el accionamiento:
| Qué | Por qué | Tipo |
|---|---|---|
| Centralita de control | Electrónica de control del motor. | |
| Luz intermitente | Señaliza el movimiento de la puerta con destellos; ideal para salidas con poca visibilidad. También incluye una antena, que aumenta el alcance del mando. |
O bien todas las luces intermitentes de otros fabricantes con alimentación de 12V-24V. |
| Fotocélulas | Al cerrar, detectan obstáculos y detienen el movimiento, para que la puerta no golpee vehículos ni personas. | |
| Emisor | Para controlar la puerta a distancia. | |
| Receptor |
Para controlar la puerta a distancia. En la unidad de control MCA2R30 ya hay un receptor integrado. Estos receptores adicionales son opcionales. |
|
| Antena |
Para aumentar el alcance del mando. |
|
| Teclado |
Si olvida el mando a distancia, o si recibe muchas visitas de vehículos o personas y no quiere darles a todos un mando ni tener que abrir la puerta personalmente. |
|
| Interruptor de llave |
Para accionar la puerta con una llave mediante un interruptor conectado al motor por cable desde cualquier ubicación. |
|
| Lectores de tarjetas |
Control del motor mediante la presentación de una tarjeta o un llavero ante el lector de tarjetas. |
|
| Cerraduras eléctricas |
Las cerraduras eléctricas de seguridad se sincronizan con el motor a través de la unidad de control. Al dar la orden al motor, primero se desbloquea la cerradura eléctrica y después la puerta empieza a abrirse; del mismo modo, cuando la puerta se cierra, la cerradura eléctrica se bloquea. Son necesarias cuando la hoja mide más de 3,5 m. |
|
| Fuente de alimentación de reserva |
Fuente de alimentación de reserva. |
Manual del motor NICE Wingo WG2024
Manual del motor NICE Wingo WG2024 descargar aquí:
Manual del motor NICE Wingo WG2024
Elección del motor: ¿es el motor NICE Wingo WG2024 adecuado para mi puerta?
|
|

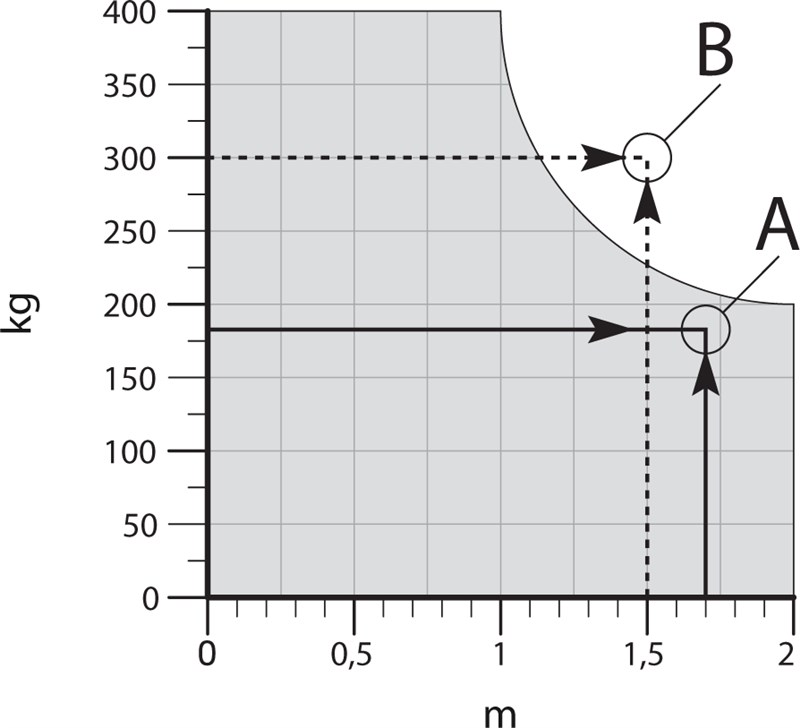

Límites del motor NICE Wingo WG2024Cada puerta tiene una longitud de hoja (y, por tanto, una palanca) y un peso (y, por tanto, una fuerza gravitatoria que actúa sobre la palanca), y cada motor tiene sus propios límites. El motor NICE Wingo WG2024 es apto para puertas con las longitudes de hoja y los pesos que se muestran en la imagen de la izquierda. Esto significa que el motor es adecuado para una puerta de 400kg/1m hasta 200kg/2m. Ejemplo: el valor B, con un peso de hoja de 300 kg y una longitud de hoja de 1,5 m, queda fuera del intervalo permitido y, por tanto, no es adecuado. Elija un motor más potente. El valor A, con un peso de hoja de 180 kg y una longitud de hoja de 1,7 m, es adecuado. Puede instalarlo. |
Vida útil del motor NICE Wingo WG2024
En la tabla siguiente, sume los índices de esfuerzo correspondientes al peso y a la longitud de la hoja y añada los índices de otros factores, si los hubiera. A continuación, consulte en el gráfico la vida útil del motor, expresada en número de ciclos.
Ejemplo: Tengo una puerta con un paso de 3 m (dos hojas de 1,5 m cada una) y un peso de hasta 100 kg por hoja, incluida la estructura y el relleno. Calculo el índice de longitud de la hoja: aprox. 20 + el índice de peso de la puerta, 10; y, por precaución, añado 10 por las bajas temperaturas, porque aquí los inviernos son más duros. El índice total es 40. En el gráfico veo que la vida útil del motor es de aproximadamente 60.000 ciclos. Con 10 maniobras al día, esto equivale a una vida útil de aproximadamente 16 años.

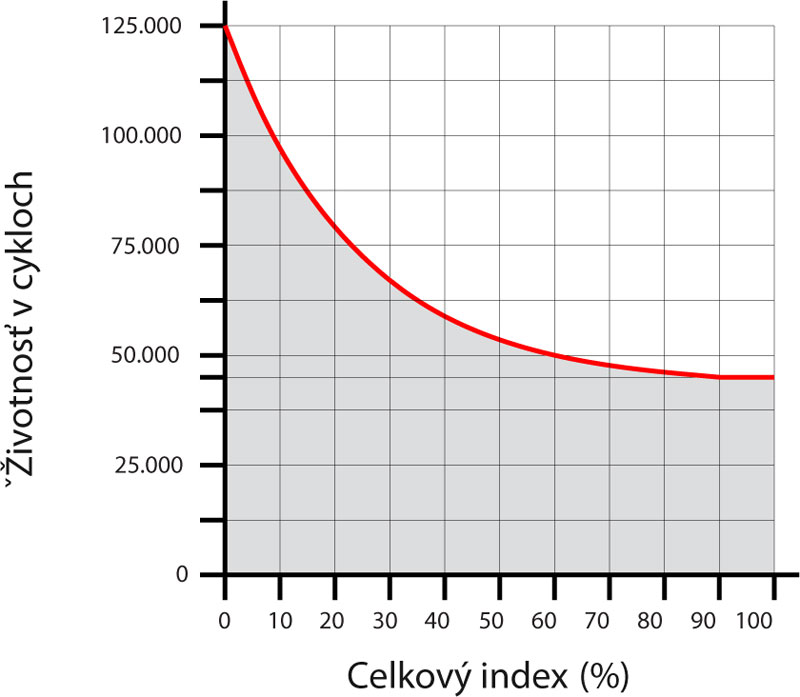

| Características de toda la automatización | Índice | Gráfico de vida útil |
|---|---|---|
|
Peso de una hoja |
El índice total máximo recomendado es hasta el 60 %. (Es decir, 50.000 ciclos, que equivalen a 13 años con un funcionamiento normal de 10 ciclos al día) |
|
| Hasta 100 kg | 10 | |
| 100-200 kg | 20 | |
| 200-300 kg | 30 | |
| Longitud de la hoja | ||
| 1-2 m | 20 | |
|
Otros factores (si la probabilidad de que se produzcan supera el 10 %) |
||
| Temperatura ambiente superior a 40 °C o inferior a 0 °C, o humedad superior al 80 % | 20 | |
| Hoja con relleno opaco | 15 | |
| Zona ventosa | 15 | |
Instalación del motor NICE Wingo WG2024

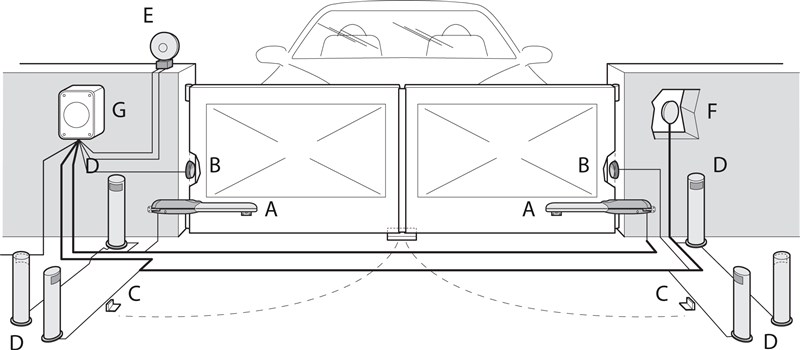

Típica (opcional) configuración de la conexión del motor con los accesorios:
Lista de accesorios
|

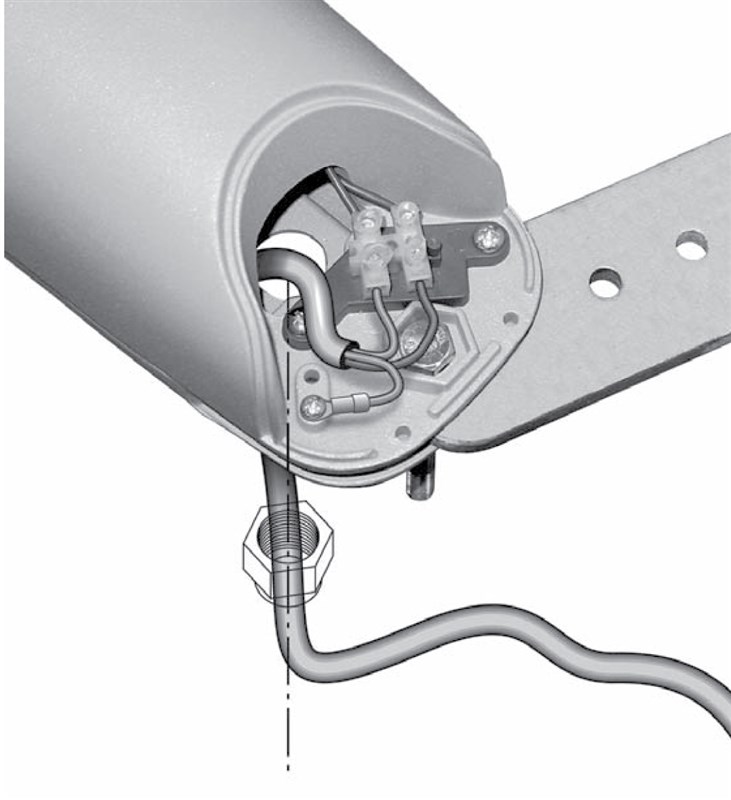

Cableado del motor NICE Wingo WG2024

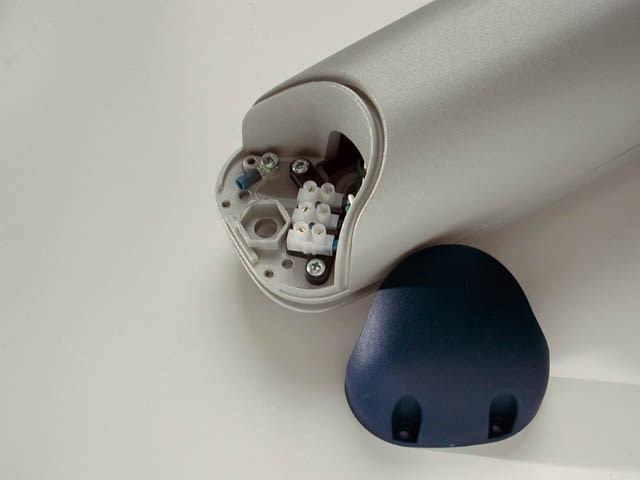

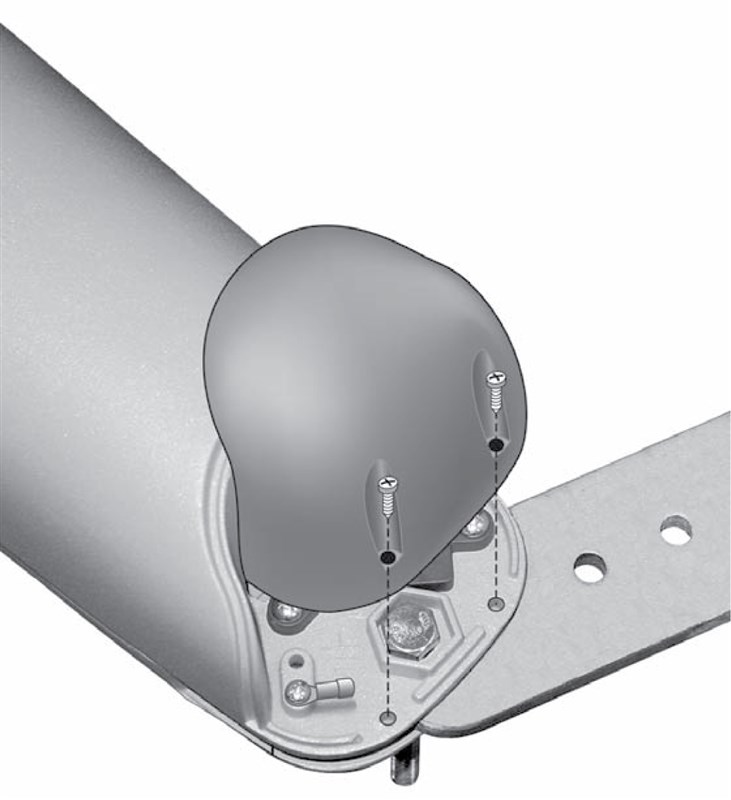

| 1. Abra la carcasa del motor | 2. Pase y conecte el cable de alimentación |
|---|---|
 |
 |
I. Montaje del soporte de fijación trasero
 |
 |

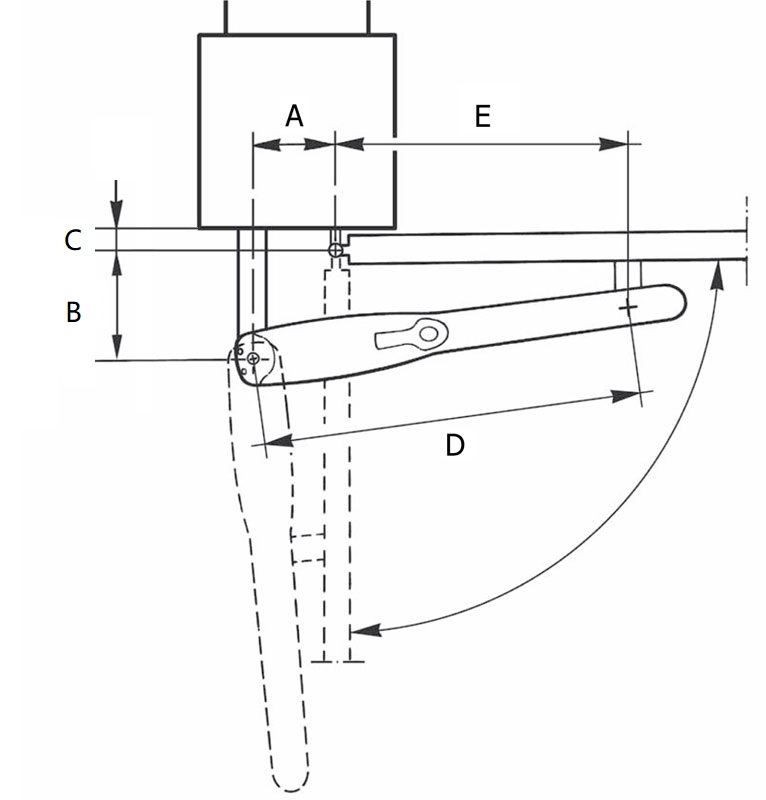

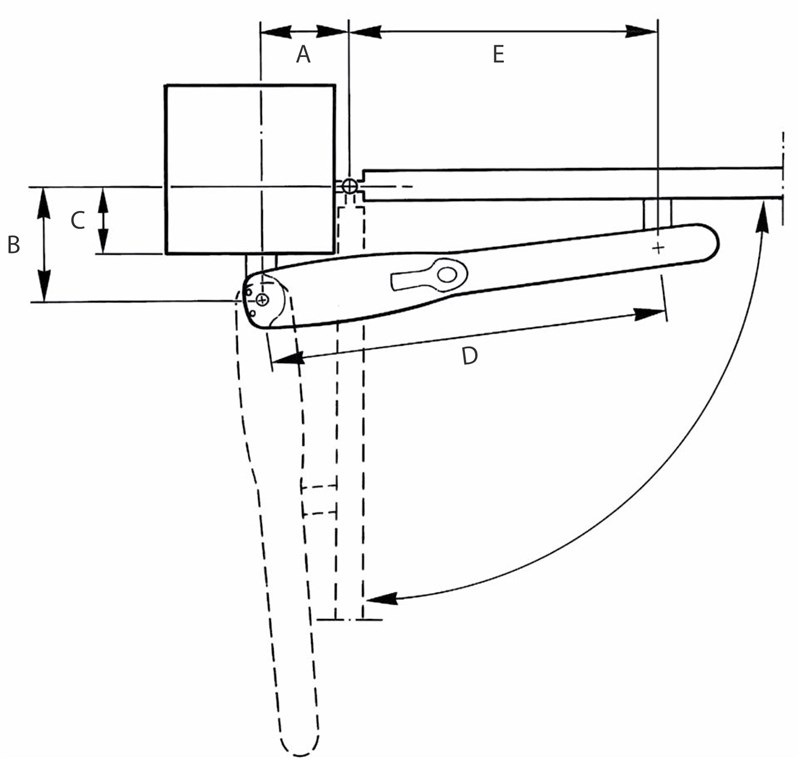

| Esquema de apertura hacia dentro | Esquema de apertura hacia fuera |

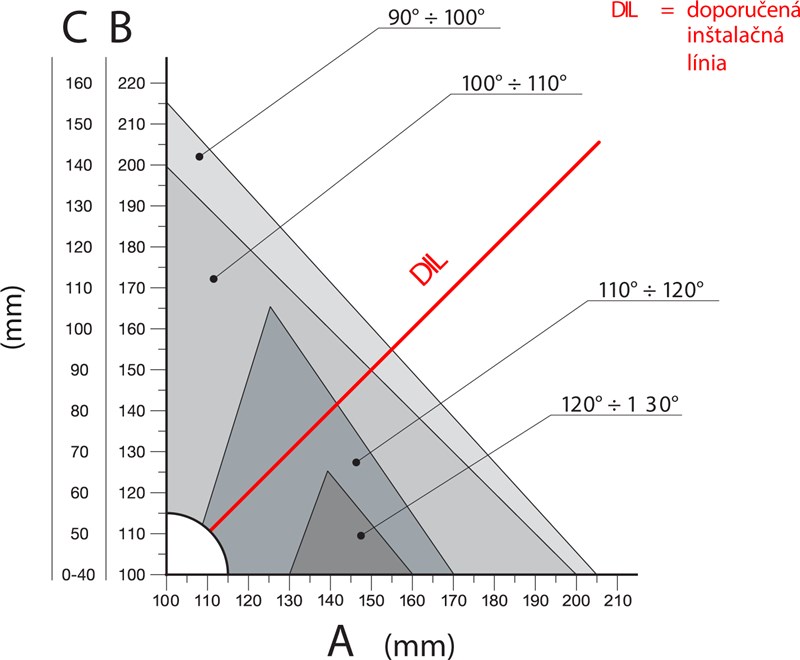

Calcule la posición del soporte trasero utilizando el gráfico, del que podrá obtener las medidas A y B y el ángulo máximo de apertura. Atención: los valores A y B deben ser similares (preferiblemente iguales) para que el motor pueda moverse de forma lineal y fluida.
 |
 |

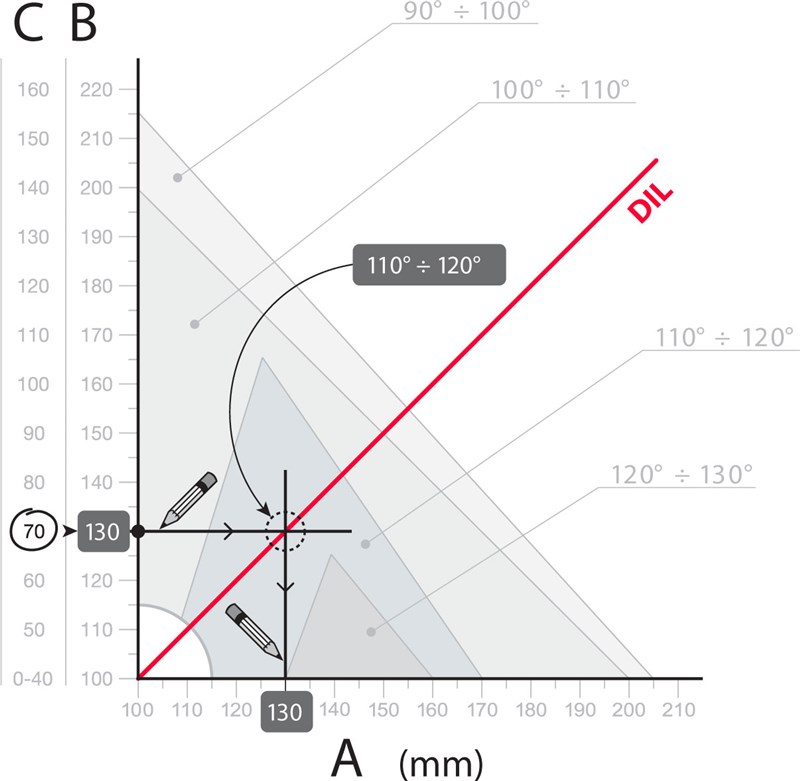

| Gráfico de cálculo | Ejemplo de lectura de los valores del gráfico |
Medidas completas del soporte de anclaje.
Procedimiento de cálculo:
- Mida la distancia C del esquema
- En el gráfico trace una línea horizontal que cruce el valor medido C
- Al cruzar esta línea con la DIL (Línea de instalación recomendada) obtendrá el ángulo máximo de apertura
- Si el ángulo máximo de apertura determinado no es adecuado, será necesario ajustar el valor A y, si es necesario, también el valor B, para que sean similares (preferiblemente iguales)
Antes de fijar el soporte al pilar o al muro, debe acortarlo a la longitud necesaria, correspondiente a las medidas A y B y soldarlo a la placa de montaje.
 |
 |
| 1. Corte el soporte a la longitud necesaria | 2. Suelde el soporte acortado a la placa de montaje |
El paquete incluye un soporte de 150 mm de longitud. Si necesita un soporte más largo para situaciones especiales o desea que la puerta se abra hacia fuera, le recomendamos que encargue también el soporte alargado NICE PLA6.
|

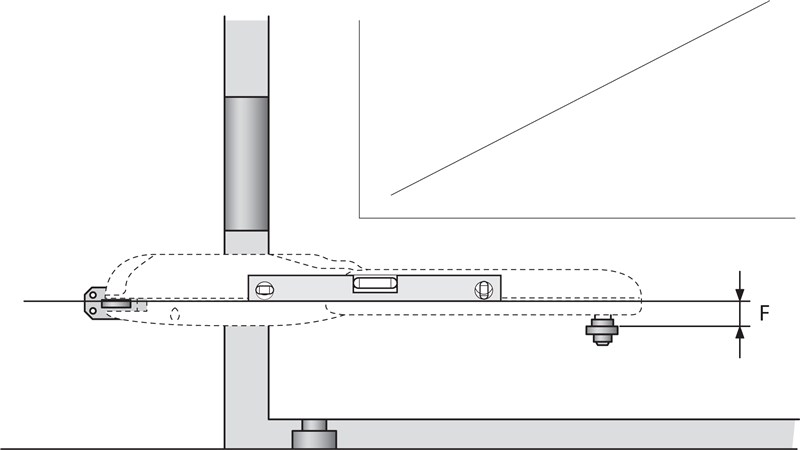

Antes de fijar el soporte trasero, compruebe que el soporte delantero quede en la parte fija de la hoja de la puerta, ya que existe una diferencia de altura entre los soportes delantero y trasero, como se muestra en la imagen.
Diferencia F = 30 mm. |
 |
Si todo está correcto, fije el soporte trasero al pilar o al muro con tornillos, tacos y arandelas.
II. Montaje del soporte de fijación delantero
El soporte delantero debe instalarse en la hoja a una distancia que corresponda a los valores D y E, que puede consultar en la tabla (el valor D es fijo y corresponde a 700 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 520 | 510 | 500 | 490 | 480 | 470 |
El paquete incluye un soporte para soldar. Si prefiere un soporte para atornillar, le recomendamos que pida el modelo alternativo soporte para atornillar NICE PLA8.
- Calcule a partir de la tabla el valor E
- Calcule la altura según la imagen las alturas de los soportes (mostrar imagen)
- Fije el soporte a la hoja (si va a soldarlo, recomendamos puntearlo por ahora)

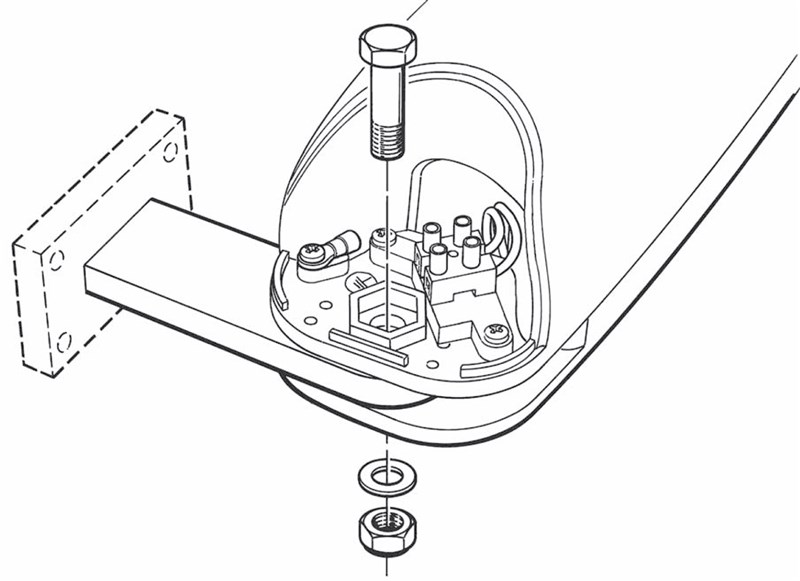

III. Montaje del motor de la puerta en el soporte trasero
 |
|

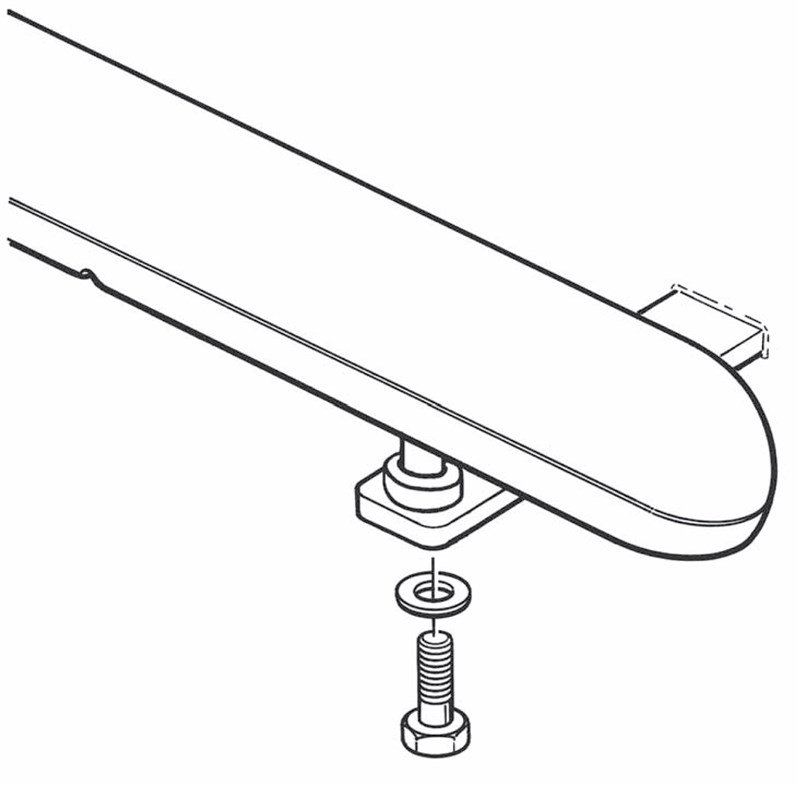

IV. Montaje del motor de la puerta en el soporte delantero
 |
|

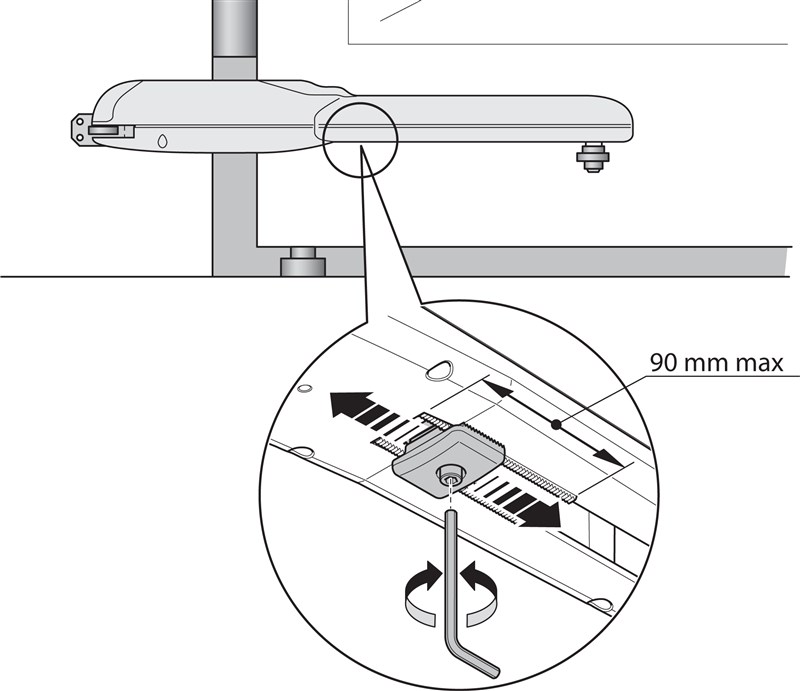

V. Ajuste del tope mecánico del recorrido
Si se utiliza el tope mecánico interno, contra el que se detiene el motor al abrir, no es necesario instalar topes de suelo externos. El ajuste se realiza de la siguiente manera:
 |
|
Galería de fotos del motor NICE Wingo
|

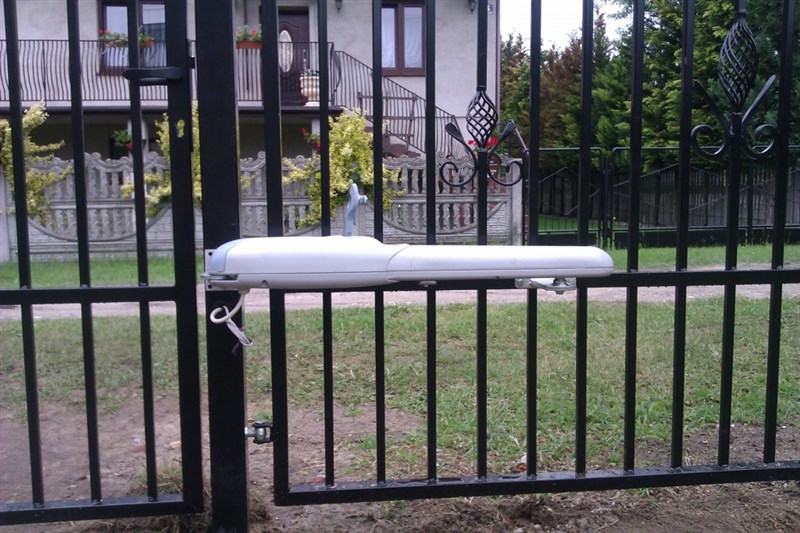

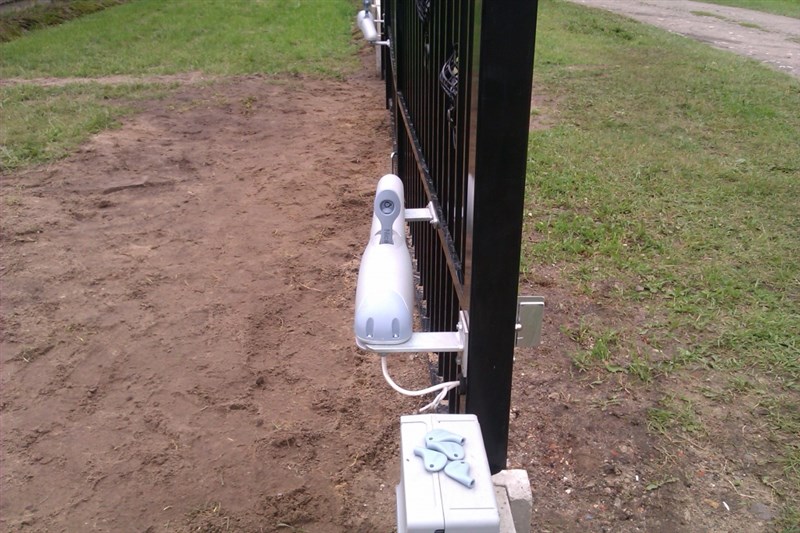

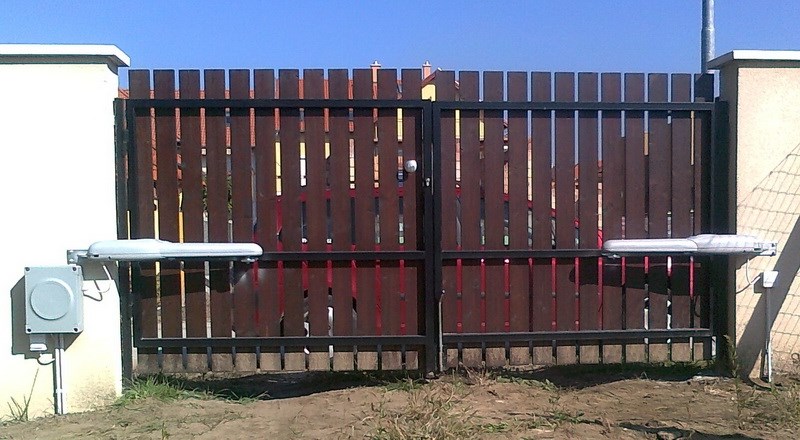

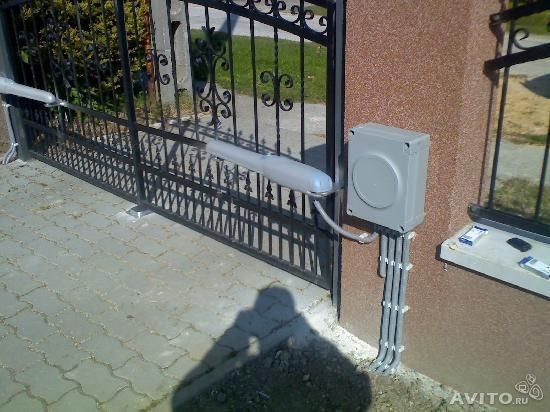

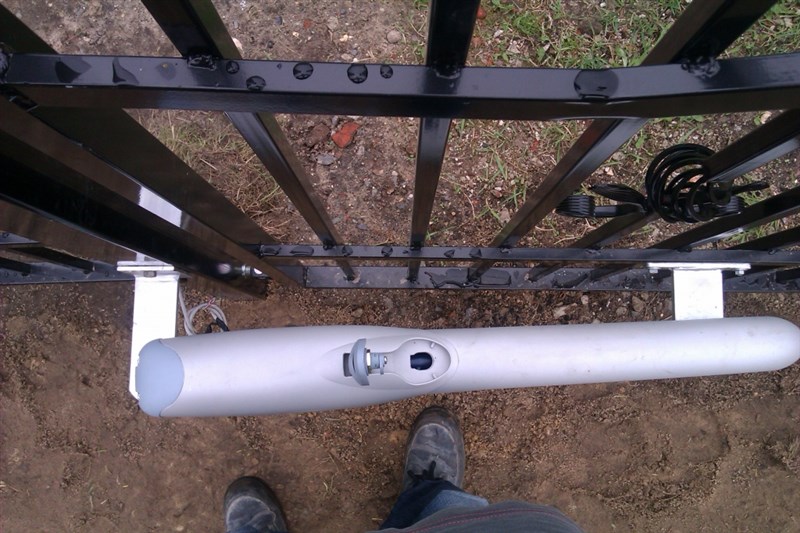

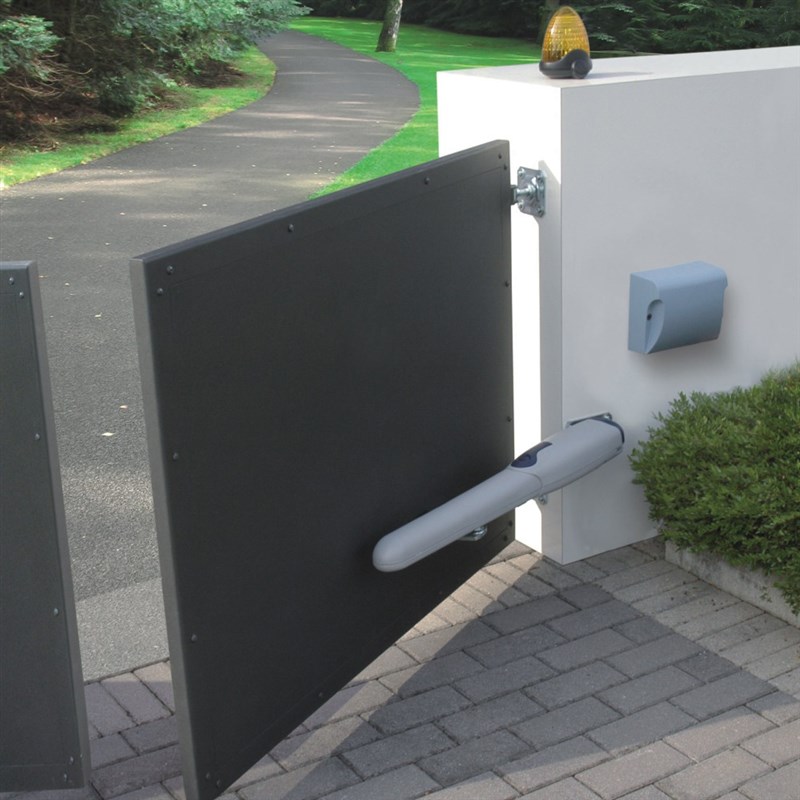

Ejemplo de instalación |

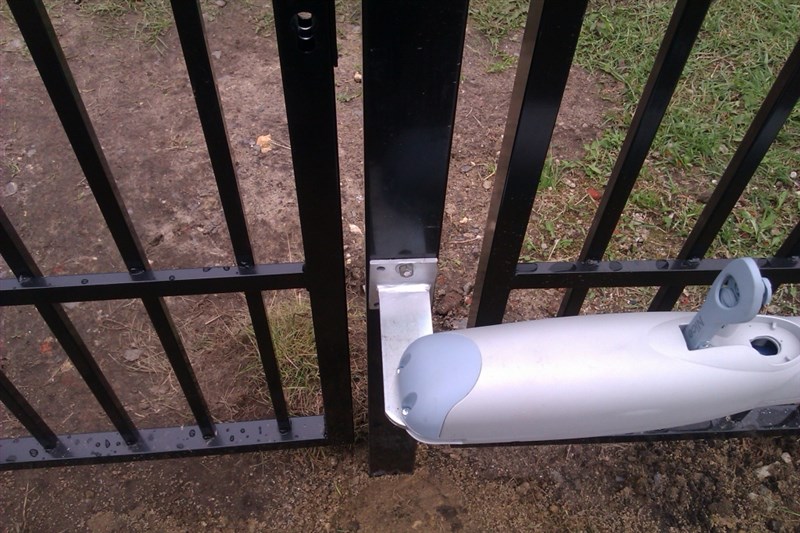

Ejemplo de instalación |
Ejemplo de instalación |
|
Ejemplo de instalación |
Ejemplo de instalación |
Ejemplo de instalación |
|
Ejemplo de instalación
|

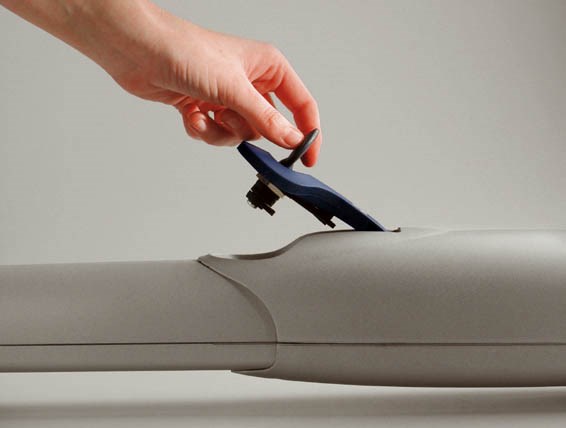

Motor desbloqueado |
Motor sin cubierta |
|

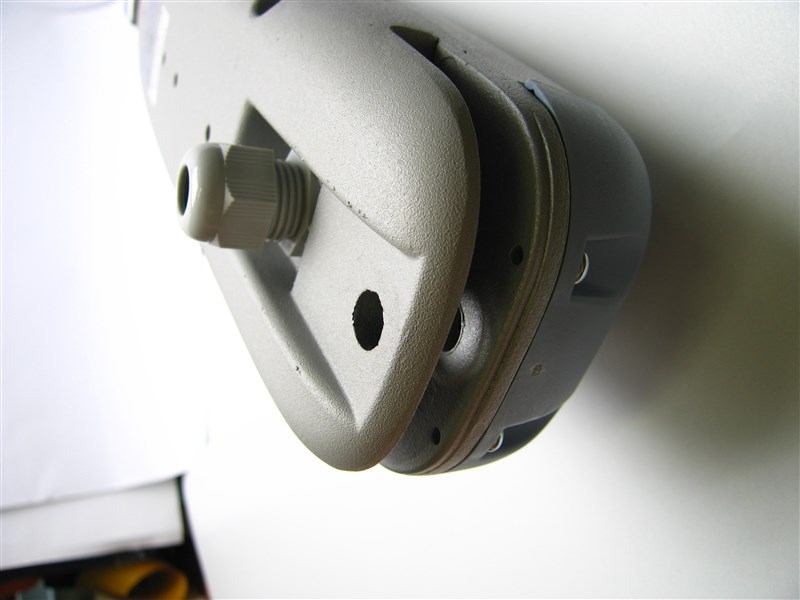

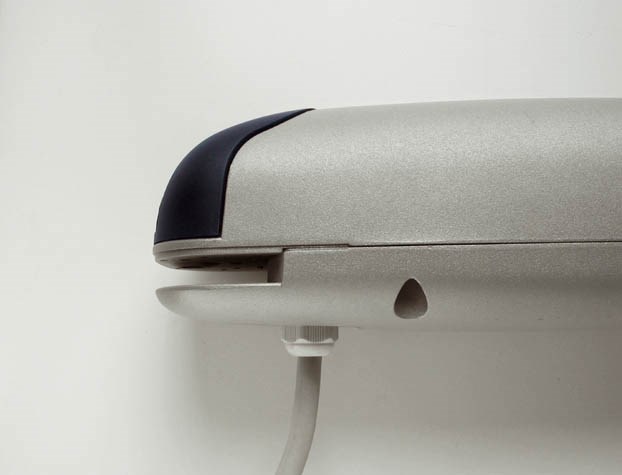

Parte trasera vista desde abajo |
Vista del husillo y del tope mecánico interno |

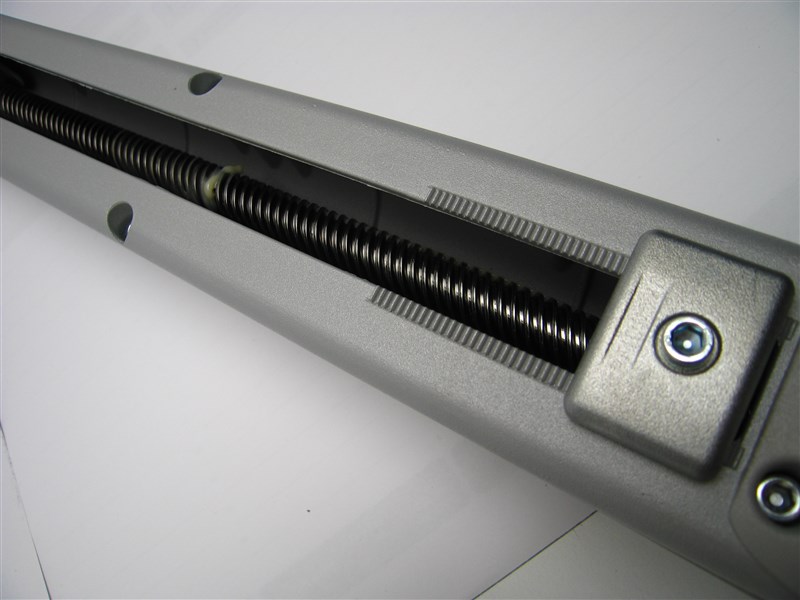

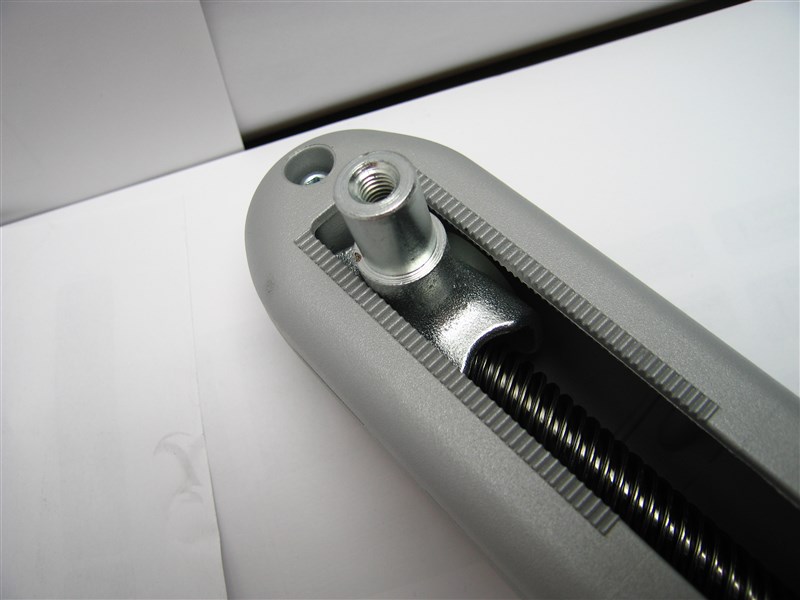

Parte delantera vista desde abajo |
|
Parte trasera con el cable conectado |

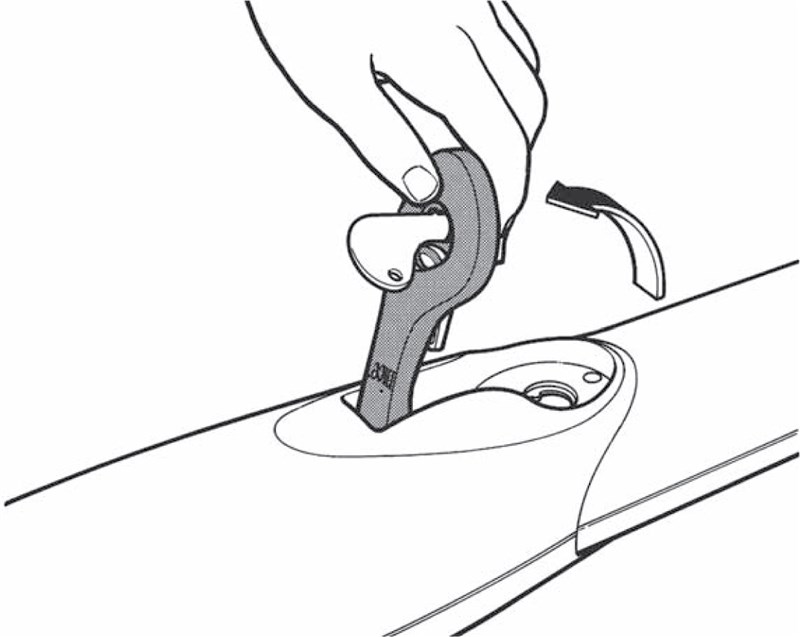

Desbloqueo manual del motor NICE Wingo WG2024
En caso de corte del suministro eléctrico, no podrá accionar la puerta con los mandos a distancia. Por eso, es posible desbloquear el motor con la llave de desbloqueo y mover la puerta manualmente:

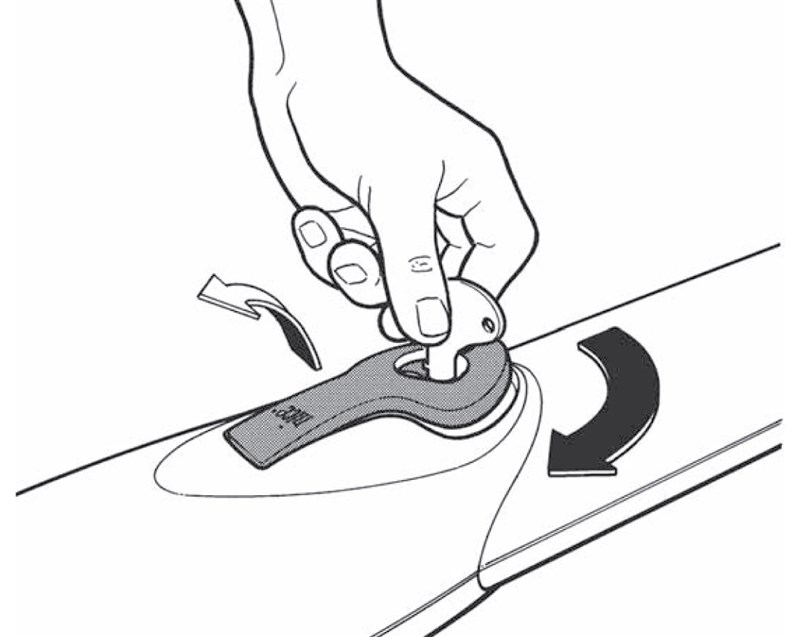

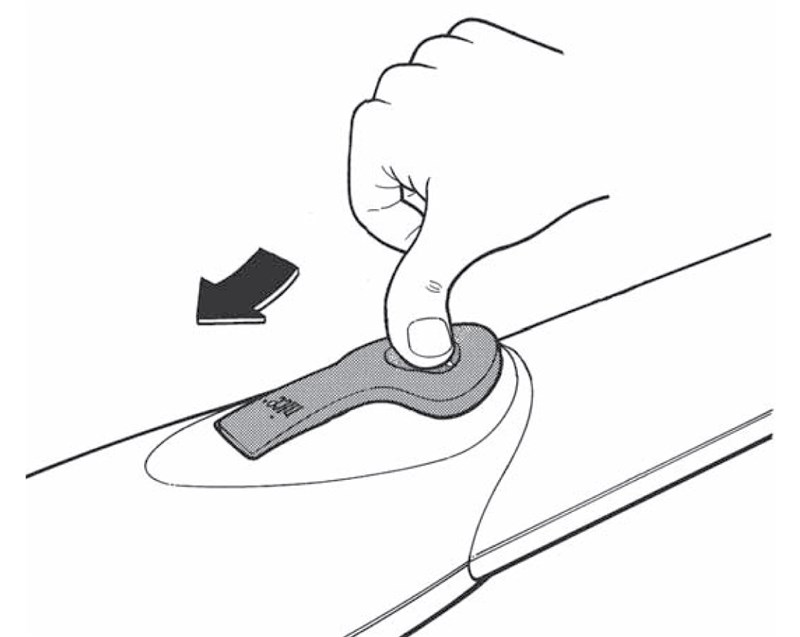

| 1. Deslice la tapa de la cerradura de desbloqueo | 2. Introduzca la llave de desbloqueo y gírela en el sentido de las agujas del reloj | 3. Tire de la palanca de desbloqueo para poder mover la puerta manualmente |
|---|---|---|
 |
 |
 |
Características técnicas del motor NICE Wingo WG2024
| Modelo | NICE Wingo WG2024 |
|---|---|
| Descripción del modelo | Motorreductor electromecánico para el funcionamiento automático de puertas correderas en entornos privados. |
| Fuerza | 1500N |
| Fuerza nominal | 500N |
| Velocidad | 0,018 m/s |
| Velocidad nominal | 0,013 m/s |
| Límite de ciclos consecutivos | 40 ciclos/hora |
| Longitud del recorrido de desplazamiento | 320 mm |
| Vida útil | de 125.000 a 80.000 ciclos, en función del peso y la longitud de la hoja, así como del ajuste del accionamiento |
| Alimentación | 24Vdc |
| Consumo de potencia [Carga] |
85W [3,5A] |
| Consumo nominal de potencia [Carga nominal] |
50W [2A] |
| Clase de aislamiento | A |
| Temperatura de funcionamiento | -20°C a +50°C |
| Grado de protección | IP44 |
| Dimensiones | 98×770×95 (an×l×al) |
| Peso | 6kg |
