Descripción del producto NICE Toona Toona 4016P - motor para puertas batientes, para hojas de hasta 3 m/800 kg, para cargas mayores
NICE Toona TO4016P es un motor electromecánico independiente para una hoja de puerta. El motor funciona con una tensión de 230 V AC desde una central de control compatible. La tensión del motor no es la tensión de alimentación de red de la central.
Considere el peso y la longitud de una hoja conjuntamente según el gráfico de NICE; los dos valores límite indicados para el modelo no son automáticamente válidos al mismo tiempo.
La versión reforzada tiene su propio gráfico de peso y longitud admisibles de la hoja. Para elegir, utilice este gráfico correspondiente al modelo exacto del motor.
Si el motor forma parte de un kit con MC800/MCA5R30, utilice el manual de esta placa. Si se trata de otro kit o de uno más antiguo, compruebe el tipo real de central de control.
| Navegación rápida | |
|---|---|
| Accesorios | Límites |
| Vida útil | Montaje |
| Conexión | Desbloqueo |
| Parámetros | Mantenimiento |
| Accesorios: bornes y polaridad | Manual PDF |
- Irreversible
- 230 V
- Lento
- Con tope mecánico y microinterruptor; compruebe las posiciones finales según la versión real del motor
- Para cargas mayores: 3200 N
Ámbito de uso

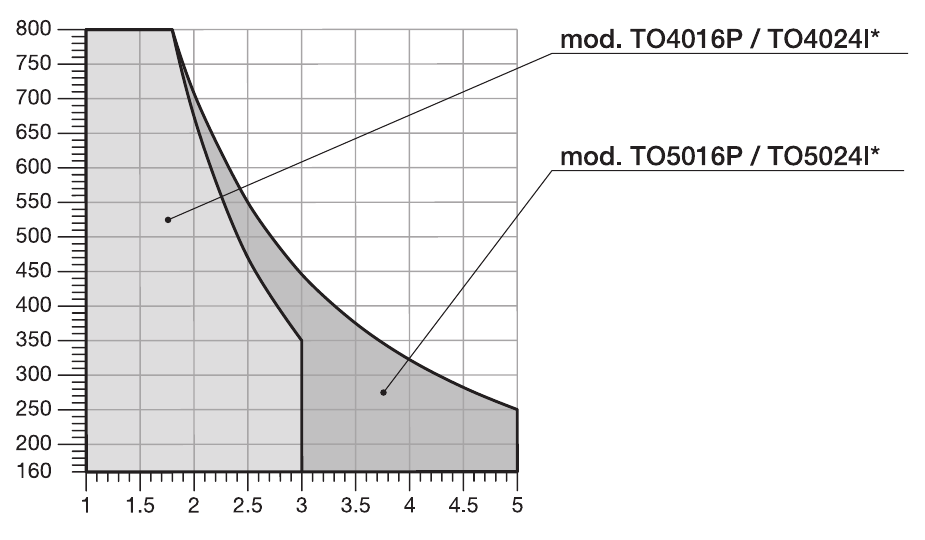

El gráfico de NICE muestra los valores límite de 800 kg y 3 m para una hoja. Consulte en la curva las combinaciones admisibles; los valores máximos no se pueden aplicar automáticamente al mismo tiempo.
Vida útil y carga
Para el modelo TO4016P, la vida útil estimada es de 50 000 a 150 000 ciclos de trabajo. Depende del peso y la longitud de la hoja, la resistencia al movimiento, la temperatura, el viento y el mantenimiento. No es posible determinar el número exacto de ciclos de una puerta concreta a partir de este intervalo.
Selección de la central de control
NICE MC800/MCA5R30 es la central actual y sustituye a los modelos anteriores A60, A400, A6 y A6F. También se sigue comercializando la MC200 para un motor. Si ya tiene instalada una central antigua, utilice el manual de la placa que realmente tenga.
Actualmente disponible
- NICE MC800 – para uno o dos motores de 230 V.
- NICE MC200 – para un motor de 230 V.
Centrales antiguas compatibles: ya no se fabrican
I. Montaje del soporte trasero de fijación
Poste y fijación de los soportes: Para una fijación convencional, recomendamos un poste robusto con una sección de 120 × 120 mm. La sección de 100 × 100 mm es un mínimo orientativo, solo si la resistencia del poste, de su cimentación y la posición de la bisagra son adecuadas.
Si la sección o el desplazamiento de la bisagra son distintos, ajuste el soporte trasero o utilice el soporte alargado PLA6. Las dimensiones A y B deben corresponder a los valores medidos de C y al ángulo de apertura; su significado se muestra en el gráfico de montaje. Para abrir hacia fuera, se necesita un soporte trasero alargado; determine su longitud según la geometría del montaje y compruebe que la hoja pueda moverse libremente.
Esquema de apertura hacia dentro
Esquema de apertura hacia fuera
Calcule la posición del soporte trasero mediante el gráfico, donde podrá consultar las dimensiones A y B y el ángulo máximo de apertura. Atención: los valores de A y B deben ser similares (idealmente iguales) para que el accionamiento se mueva de forma lineal y fluida.

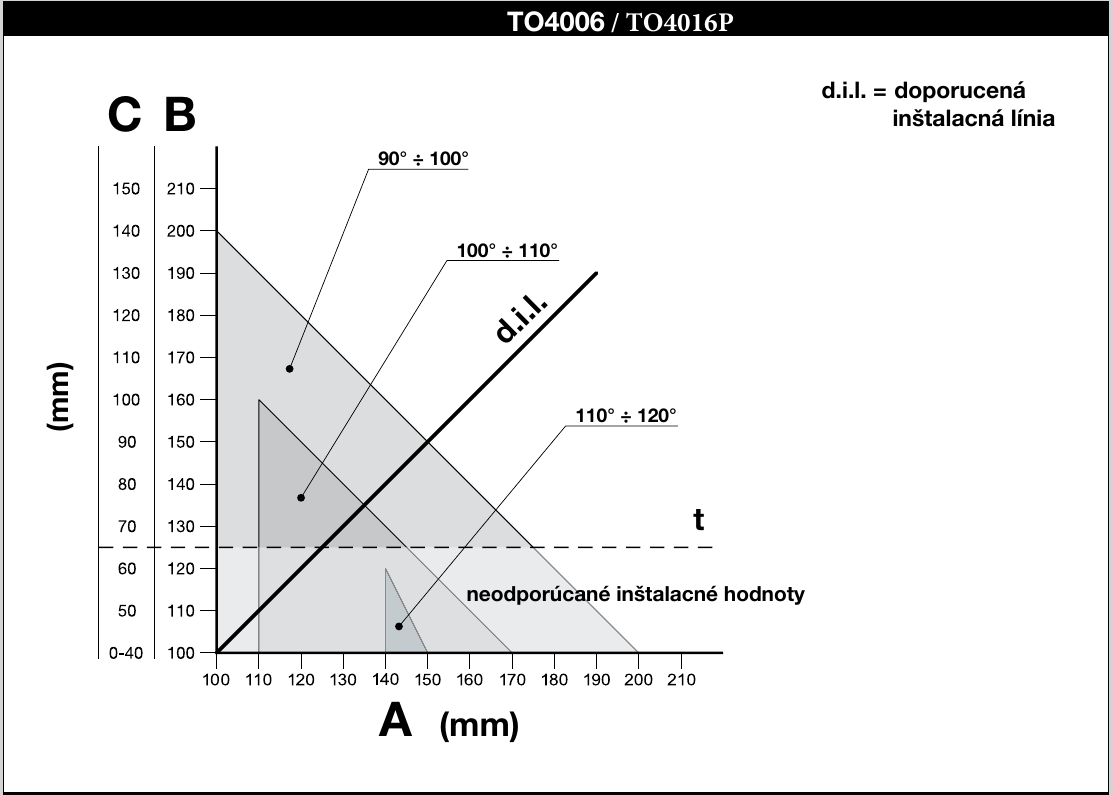

Gráfico de montaje NICE Toona TO4006 / TO4016P
Ejemplo de lectura de valores en el gráfico
Procedimiento de cálculo:
- Mida la distancia C del esquema
- En el gráfico de montaje, localice el valor medido de C y trace una línea horizontal desde él. Lea la dimensión B correspondiente en la escala lateral.
- La intersección con la línea d.i.l. (línea de montaje recomendada en el gráfico de NICE) determina el ángulo máximo de apertura; lea la dimensión A trazando una vertical desde ese punto.
- No utilice una dimensión B por debajo de la línea discontinua t; NICE no recomienda esa zona del gráfico.
- Si el ángulo de apertura no es adecuado, ajuste A y, si es necesario, también B, para que sean aproximadamente iguales. A continuación, vuelva a comprobar todo el recorrido de la hoja.
Antes de fijar el soporte al poste o al muro, es necesario acortarlo a la longitud requerida, correspondiente a las dimensiones A y B y soldarlo a la placa de montaje.
1. Corte el soporte a la longitud deseada
2. Suelde el soporte acortado a la placa de montaje
El soporte trasero suministrado mide 150 mm. Antes de acortarlo y soldarlo, compruebe que permite respetar las dimensiones A y B para su pilar; si es necesario, utilice un soporte alargado.
Antes de fijar el soporte trasero, compruebe que el soporte delantero quede en la parte fija de la hoja de la puerta, ya que existe una diferencia de altura entre los soportes delantero y trasero, como se muestra en la imagen.
Según el plano de NICE, la diferencia de altura entre los soportes es F = 34 mm. Antes de soldar, compruebe también la medida en los soportes suministrados.
Si todo es correcto, fije el soporte trasero al pilar o al muro con tornillos, tacos y arandelas.
II. Montaje del soporte de fijación delantero
Coloque el soporte delantero según las dimensiones A, D y E. Para TO4016P, la tabla de montaje indica D = 695 mm; elija el valor correspondiente de E según la medida de A:
| A (mm) | E (mm) |
|---|---|
| 100 | 595 |
| 110 | 585 |
| 120 | 575 |
| 130 | 565 |
| 140 | 555 |
| 150 | 545 |
| 160 | 535 |
| 170 | 525 |
| 180 | 515 |
| 190 | 505 |
| 200 | 495 |
| 210 | 485 |
El paquete suministrado incluye un soporte para soldar. Si prefiere un soporte atornillable, le recomendamos pedir el modelo alternativo soporte atornillable NICE PLA8.
- Calcule a partir de la tabla el valor E
- Calcule la altura según la imagen de las alturas de los soportes (ver imagen)
- Fije el soporte a la hoja (si va a soldarlo, recomendamos puntearlo por ahora)
III. Montaje del motor de la puerta en el soporte trasero
- Fije el motor al soporte como se muestra en la imagen, utilizando el pasador del soporte trasero, la arandela y la tuerca suministrados.
- Apriete la tuerca hasta el tope y luego aflójela 1/10 de vuelta para que el motor de la puerta pueda girar
IV. Montaje del motor de la puerta en el soporte delantero
- Fije el motor al soporte como se muestra en la imagen, utilizando el pasador y la arandela suministrados.
- Apriete el pasador hasta el tope
V. Posiciones finales y microinterruptor
El motor de 230 V tiene un tope mecánico con microinterruptor que, al entrar en contacto con el pasador, interrumpe la alimentación del motor. Con la alimentación desconectada, el instalador debe comprobar el equipamiento real de los topes del motor suministrado, ajustar las posiciones finales y, antes de ponerlo en funcionamiento, probar el movimiento y los dispositivos de seguridad conforme al manual de la unidad de control utilizada.
Cableado y conexión del motor
Desconecte la alimentación eléctrica antes de realizar las conexiones. La tensión de 230 V CA corresponde al motor; la alimentación de la unidad de control y las salidas para accesorios deben comprobarse por separado. En el motor están marcados los bornes AP / COM / CH y la conexión de puesta a tierra de protección. Realice la conexión, compruebe el sentido de movimiento y verifique los microinterruptores según el esquema original de NICE y el manual de la unidad de control utilizada. Para la apertura hacia el exterior, según NICE, se intercambian los cables de dirección; el conductor de protección permanece en su posición.
Una vez realizadas las conexiones, compruebe el sentido de movimiento, las posiciones de parada y los dispositivos de seguridad según el manual de la unidad de control concreta. Las conexiones eléctricas y las pruebas deben ser realizadas por una persona cualificada.
Conexión de accesorios en la MC800 con placa MCA5R30
El siguiente esquema de conexión es válido para MC800/MCA5R30 en los kits que incluyen esta unidad de control. Los bornes para accesorios pertenecen a la unidad de control, no al motor. Si utiliza otra unidad de control, consulte su propio esquema. Desconecte la alimentación de red antes de realizar cualquier trabajo.
| Accesorios | Bornes, alimentación y polaridad |
|---|---|
Alimentación auxiliar | En la MCA5R30, el borne 3 = 0 V (−) y borne 4 = +24 V CC y punto común de las entradas. El límite total para los accesorios alimentados es de 200 mA; compruebe el consumo y la tensión admisible de cada producto. |
Fotocélulas de relé EPM | Con el modo Standby desactivado y sin fototest, alimente el transmisor TX y el receptor RX desde el borne 4 (+24 V CC) y el borne 3 (−). Conecte el contacto libre de potencial C–NC del receptor entre 4 (común) y la entrada correspondiente 8/PHOTO, 9/PHOTO1 o 10/PHOTO2. El contacto no tiene +/−. Las entradas AUX deben configurarse en el modo de fotocélulas de relé; en el modo de finales de carrera tienen otro significado. |
EPM con Standby activado | Alimente según el esquema MCA5R30 tanto TX como RX entre el borne 4 (+24 V DC) y el borne 5 (OutSTB, retorno conmutado). En las fotocélulas EPM, 1 = +, 2 = retorno. OutSTB es 24 V, máximo 4 W y se desconecta en Standby; no utilice el borne 5 como negativo permanente. El contacto RX C–NC se conecta entre el borne 4 y la entrada PHOTO correspondiente. |
EPM con fototest | Conecte según el esquema del fototest TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). El receptor recibe alimentación permanente: RX 1 → 4 (+), RX 2 → 3 (−). El contacto RX C–NC permanece conectado entre el borne 4 y la entrada PHOTO correspondiente. No sobrecargue OutSTB ni lo utilice a la vez para otra carga; una vez conectado, realice el aprendizaje y compruebe la función de seguridad. |
Fotocélulas BlueBUS | Compatible EPMB conéctelas con dos hilos a los bornes 6 y 7 de BlueBUS. + y − no tienen polaridad. Configure la dirección y, después de añadir o retirar un elemento, inicie el aprendizaje de dispositivos. |
STOP y contactos de mando | Entrada sin tensión 12/STOP acepta, según el elemento conectado, NO, NC o 8,2 kΩ; el estado se aprende. 13/SbS, 14/OPEN y 15/CLOSE utilizan un contacto NO contra el borne 4 (común).. Estos contactos no tienen +/−; no aplique tensión externa a las entradas. Esto también se aplica al relé de un interruptor de llave o de un receptor externo. |
Luz intermitente ELAC | NICE ELAC conéctela a la salida FLASH prevista para una lámpara intermitente independiente: conmutada 120/250 V AC, máximo 21 W. Es una salida de red; no tiene +/−.. No debe confundirse con los bornes de 24 V para accesorios. |
Cerradura eléctrica | Los bornes 1–2 / EL: 12 V AC, máximo 15 VA. La salida de corriente alterna no tiene +/−; compruebe las especificaciones de la cerradura. |
Receptor de radio | OXIBD se instala en el conector SM; no utilice para ello los bornes de alimentación 3/4 ni BlueBUS. La antena se conecta según las indicaciones del receptor, no según los bornes del motor. |
Si las entradas AUX 8–11 se utilizan para finales de carrera, su función es distinta de la de las entradas PHOTO. Si cambia las fotocélulas o el cableado, repita el aprendizaje correspondiente y compruebe la parada y la respuesta de la puerta. El procedimiento detallado se encuentra en el manual de la unidad de control MC800.
Fotocélulas de relé en modo Standby
Fotocélulas de relé con fototest
Accesorios según la unidad de control
Elija los accesorios opcionales según la unidad de control instalada en cada conjunto. Antes de hacer el pedido, compruebe su tensión, entradas, receptor y tipo de conexión:
| Qué | Por qué | Tipo |
|---|---|---|
| Unidad de control |
Electrónica de control del accionamiento. |
|
| Luz intermitente | Indica el movimiento de la puerta. El modelo ELAC lleva una antena integrada; si se conecta correctamente, puede mejorar la recepción del mando. |
Elija otra luz intermitente según la tensión y la capacidad de carga de la salida de la unidad de control instalada. |
| Fotocélulas |
Las fotocélulas ayudan a detectar obstáculos; la respuesta de la puerta depende de la conexión y de la configuración de la unidad de control. En MC800 las fotocélulas de contacto y BlueBUS se conectan a entradas distintas. Determine el número de pares y cómo utilizarlos según la placa instalada. |
|
| Emisor | Para el control remoto de la puerta. Elija el tipo y la codificación del mando según el receptor instalado en la unidad de control utilizada. |
|
| Receptor |
Para el control remoto de la puerta. Antes de elegir, compruebe el conector y la codificación compatible con la placa en cuestión. |
|
| Antena |
Para mejorar el alcance del mando. |
|
| Teclado | Apertura de la puerta mediante código, sin mando a distancia. En los modelos BlueBUS, compruebe que la central concreta los admita como dispositivos de mando. | |
| Selector de llave | Control mediante llave a través de una entrada de mando adecuada de la unidad de control; elija el lugar de montaje según el cableado. | |
| Lectores de tarjetas | Acceso mediante tarjeta o llavero. ETPB requiere una central con BlueBUS compatible con dispositivos de mando. |
|
| Cerraduras eléctricas | La cerradura eléctrica mantiene la hoja asegurada en posición cerrada. Determine la compatibilidad y el control de la cerradura según la puerta, la tensión y la salida de la central utilizada. |
|
Desbloqueo manual del motor
Desbloquee o bloquee el motor solo con la hoja detenida. Si la puerta tiene una cerradura eléctrica, desbloquéela primero. En caso de avería, desconecte la alimentación.
- Deslice la tapa protectora, introduzca la llave suministrada y gírela en el sentido de las agujas del reloj.
- Levante la palanca de desbloqueo y mueva la hoja a mano.
- Para volver a bloquearlo, baje la palanca, gire la llave en sentido contrario a las agujas del reloj, retírela y cierre la tapa.
Antes de volver a ponerlo en marcha, compruebe que el motor esté bloqueado y que no haya nadie en el recorrido de la puerta.
Inspección y mantenimiento
Encargue una inspección profesional del motor al menos cada 6 meses; con un uso intensivo, puede ser necesario hacerlo con más frecuencia. Con la alimentación desconectada, un técnico comprobará la fijación, la corrosión, el desgaste y la lubricación del husillo y de la tuerca guía; después, probará el movimiento y los dispositivos de seguridad. Si la puerta se comporta de forma inusual, no intente repararla usted mismo; póngase en contacto con la empresa instaladora.
Características técnicas
| Parámetro | Valor |
|---|---|
Modelo | TO4016P |
Motor del accionamiento | 230 V AC |
Consumo máximo / nominal | 1,7 A / 1,2 A |
Potencia máxima / nominal | 385 W / 220 W |
Condensador del motor | 12 µF |
Carrera | 350 mm |
Velocidad sin carga | 0,013 m/s |
Velocidad con carga | 0,010 m/s |
Fuerza máxima / nominal | 3 200 N / 800 N |
Ciclos por hora a fuerza nominal | 46 |
Protección | IP44 |
Temperatura de funcionamiento | −20 a +50 °C |
Protección térmica | 140 °C |
Clase de aislamiento | F |
Vida útil orientativa según NICE | 50 000 a 150 000 ciclos de funcionamiento |
Dimensiones totales (longitud × anchura × altura) | 820 × 115 × 105 mm |
Peso del motor | 6 kg |
Manual de montaje NICE Toona · Anexo técnico para TO4016P. La programación, el aprendizaje de posiciones y los accesorios se describen en el manual de la unidad de control correspondiente.
