NICE Toona TO5015 - motor individual para puertas batientes con hojas de hasta 5 m/500 kg
| Disponibilidad de productos: | hasta 3 días | Enviamos los productos normalmente en un plazo de 3 días. |
|---|
hasta 3 días
457,74 € con IVA
| Peso |
|---|
| 7,00 kg |
Descripción del producto NICE Toona TO5015 - motor individual para puertas batientes con hojas de hasta 5 m/500 kg
NICE Toona TO5015 es un motor electromecánico independiente para una hoja de puerta. El motor funciona con una tensión de 230 V AC desde una unidad de control adecuada. La tensión indicada para el motor no es la tensión de alimentación de red de la central.
Considere conjuntamente el peso y la longitud de una hoja; los dos valores máximos indicados para el modelo no son aplicables automáticamente al mismo tiempo.
El motor independiente necesita una unidad de control adecuada de 230 V; elija la placa y los accesorios concretos según la configuración real.
| Navegación rápida | |
|---|---|
| Accesorios | Límites |
| Vida útil | Instalación |
| Conexión | Desbloqueo |
| Parámetros | Mantenimiento |
| Accesorios: bornes y polaridad | Manual en PDF |
- Irreversible
- 230 V
- Lento
- Con tope mecánico y microinterruptor; compruebe las posiciones finales según la versión real del motor
Ámbito de uso
Para el TO5015 se indican valores máximos de 500 kg y 5 m para una hoja; no son aplicables automáticamente al mismo tiempo. En el manual del fabricante consultado no se identifica por separado una curva de combinación admisible para el TO5015. Por tanto, antes de elegir el accionamiento, consulte al fabricante o al proveedor para confirmar que es adecuado para el peso y la longitud de su hoja.
Vida útil según la carga
Sume los índices de todas las filas pertinentes y consulte el resultado en el gráfico original de NICE. Se trata de una estimación, no de una garantía del número de ciclos.
Ejemplo: una hoja de 350 kg y 3,5 m tiene un índice del 10 % + 10 % = 20 %. Si también se aplica otro factor de la tabla, súmelo antes de consultar el gráfico.
| Características de toda la automatización | Índice | Gráfico de vida útil |
|---|---|---|
Peso de hasta 300 kg | 0 % |
|
Más de 300 y hasta 400 kg | 10 % | |
Más de 400 y hasta 500 kg | 20 % | |
Longitud de 2–3 m | 0 % | |
Longitud superior a 3 y de hasta 4 m | 10 % | |
Longitud superior a 4 y de hasta 5 m | 20 % | |
Temperatura superior a 40 °C, inferior a 0 °C o humedad superior al 80 % | 20 % | |
Hoja con relleno sólido | 15 % | |
Zona ventosa | 15 % |
| Gráfico de NICE |
|---|
Elección de la unidad de control
NICE MC800/MCA5R30 es la central actual y sustituye a las antiguas A60, A400, A6 y A6F. Para un motor también se sigue comercializando la MC200. Si ya hay instalada una unidad antigua, consulte el manual de la placa que está montada realmente.
Disponible actualmente
- NICE MC800 – para uno o dos motores de 230 V.
- NICE MC200 – para un motor de 230 V.
Unidades antiguas compatibles: ya no se fabrican
I. Instalación del soporte de fijación trasero
Pilar y fijación de los soportes: Para una fijación habitual, recomendamos un pilar robusto con una sección de 120 × 120 mm. La sección de 100 × 100 mm es el mínimo orientativo, solo si la resistencia del pilar, su cimentación y la posición de la bisagra son adecuadas.
Si la sección o el desplazamiento de la bisagra son distintos, ajuste el soporte trasero o utilice el soporte alargado PLA6. Las dimensiones A y B deben corresponder a los valores medidos de C y al ángulo de apertura; su significado se muestra en el gráfico de instalación. Para abrir hacia fuera se necesita un soporte trasero alargado; determine su longitud según la geometría de la instalación y compruebe que la hoja se mueve sin obstáculos.

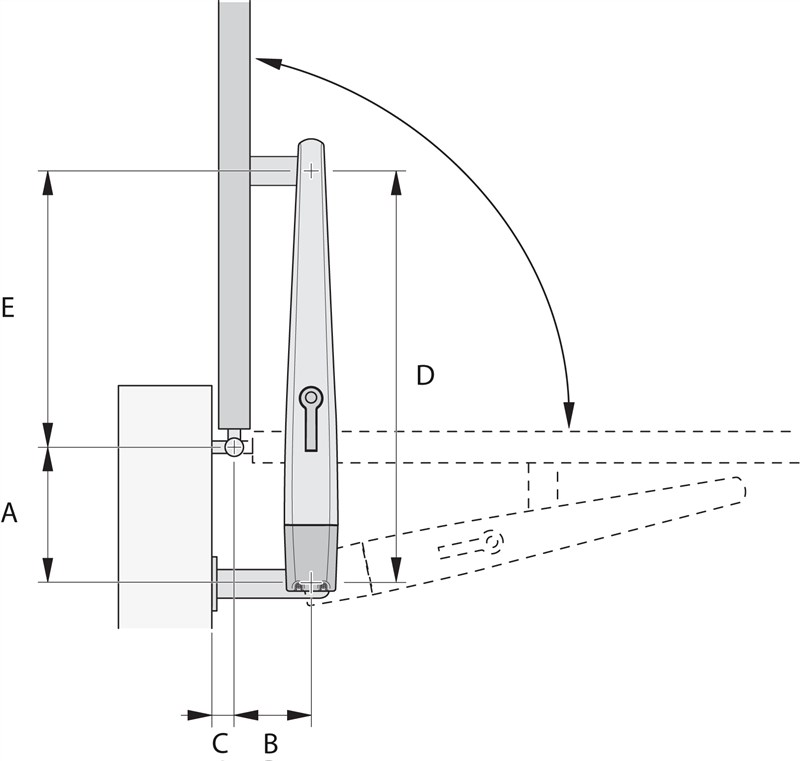

Esquema de apertura hacia dentro

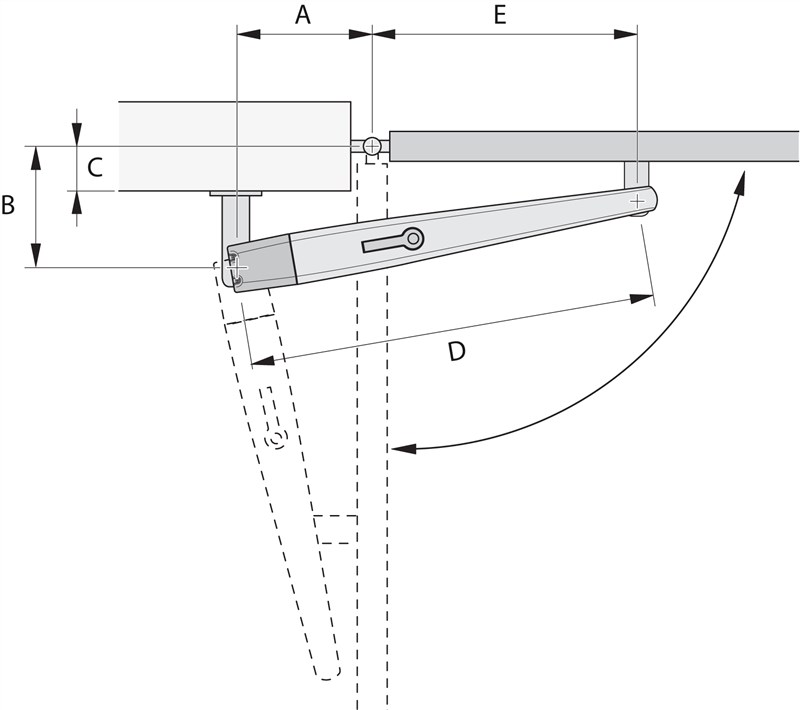

Esquema de apertura hacia fuera
Calcule la posición del soporte trasero mediante el gráfico, en el que podrá consultar las dimensiones A y B y el ángulo máximo de apertura. Atención: los valores de A y B deben ser similares (preferiblemente iguales) para que el accionamiento pueda moverse de forma lineal y fluida.
Gráfico de instalación original de NICE para TO5015

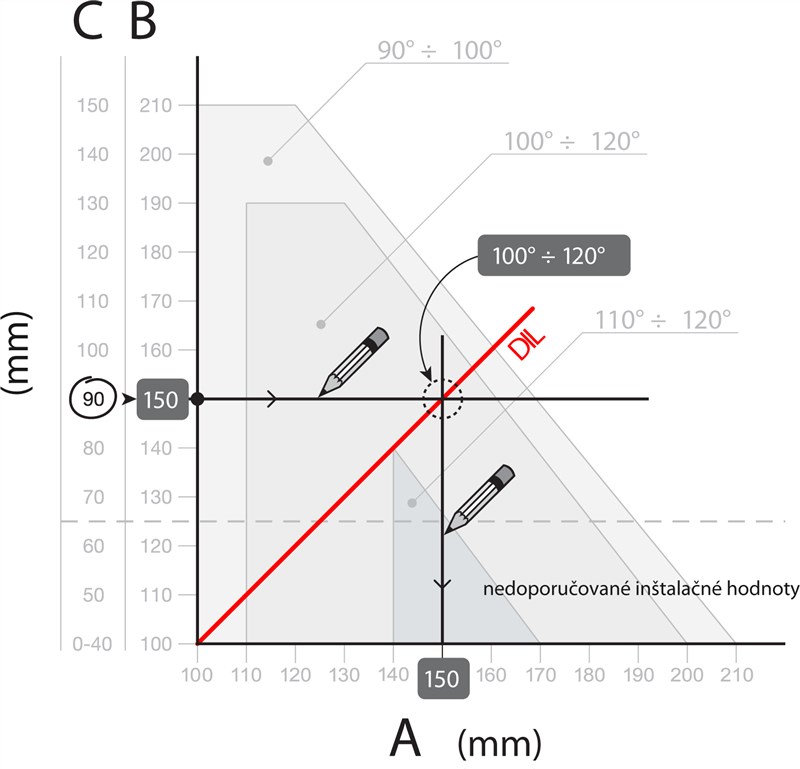

Ejemplo de consulta de valores en el gráfico
Procedimiento de cálculo:
- Mida la distancia C de del dibujo
- En el gráfico de montaje, localice el valor medido de C y trace desde ahí una línea horizontal. En la escala contigua, lea la dimensión B correspondiente.
- La intersección con la línea r.i.l. (línea de montaje recomendada en el gráfico de NICE) determina el ángulo máximo de apertura; lea la dimensión A en vertical desde ese punto.
- No utilice la dimensión B por debajo de la línea discontinua t; NICE no recomienda esta zona del gráfico.
- Si el ángulo de apertura no es adecuado, ajuste A y, si es necesario, también B, para que sean aproximadamente iguales. A continuación, vuelva a comprobar todo el recorrido de la hoja.
Antes de fijar el soporte al pilar o al muro, hay que acortarlo a la longitud necesaria que corresponda a las dimensiones A y B y soldarlo a la placa de montaje.
1. Corte el soporte a la longitud necesaria
2. Suelde el soporte acortado a la placa de montaje
El soporte trasero suministrado tiene una longitud de 150 mm. Antes de acortarlo y soldarlo, compruebe si permite respetar las dimensiones A y B del gráfico en su pilar; si necesita un soporte más largo, siga la recomendación anterior.
Antes de fijar el soporte trasero, compruebe que el soporte delantero quede sobre la parte fija de la hoja de la puerta, ya que hay una diferencia de altura entre los soportes delantero y trasero, como se muestra en la imagen.
Según el plano de NICE, la diferencia de altura entre los soportes es F = 34 mm. Antes de soldar, compruebe también la medida en los soportes suministrados.
Si todo es correcto, fije el soporte trasero al pilar o al muro con tornillos, tacos y arandelas.
II. Montaje del soporte de fijación delantero
El soporte delantero debe instalarse en la hoja a una distancia que corresponda a los valores D y E, que se leen en la tabla (el valor D es fijo y es de 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
El paquete suministrado incluye un soporte para soldar. Si desea un soporte para atornillar, le recomendamos pedir el modelo alternativo soporte atornillable NICE PLA8.
- Calcule a partir de la tabla el valor E
- Calcule la altura según la imagen de las alturas de los soportes (ver imagen)
- Fije el soporte a la hoja (si va a soldarlo, le recomendamos puntearlo por ahora)
III. Montaje del motor de la puerta en el soporte trasero
- Fije el motor al soporte como se muestra en la imagen, utilizando el pasador del soporte trasero, la arandela y la tuerca suministrados.
- Apriete la tuerca completamente y después aflójela 1/10 de vuelta para que el motor de la puerta pueda girar
IV. Montaje del motor de la puerta en el soporte delantero

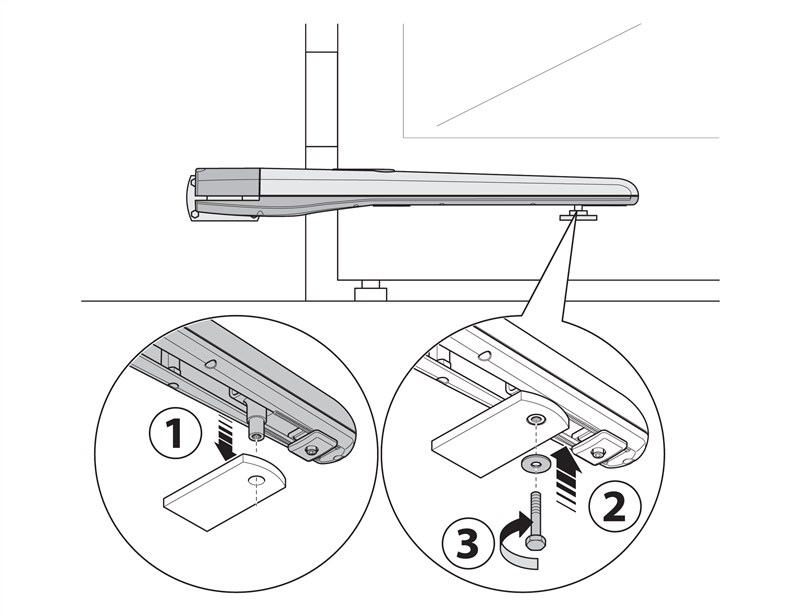

- Fije el motor al soporte como se muestra en la imagen, utilizando el pasador y la arandela suministrados.
- Apriete el pasador completamente
V. Posiciones finales y microinterruptor
El motor de 230 V cuenta con un tope mecánico con microinterruptor que corta la alimentación del motor al entrar en contacto con el pasador. Con la alimentación desconectada, el instalador debe comprobar el tipo de topes del motor suministrado, ajustar las posiciones finales y, antes de ponerlo en funcionamiento, probar el movimiento y los dispositivos de seguridad según las instrucciones de la central de control utilizada.

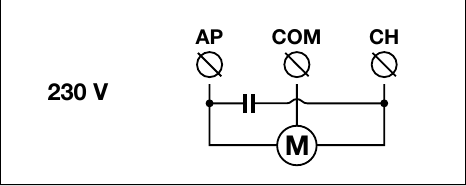

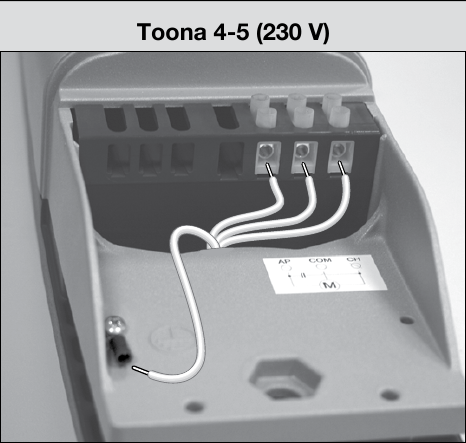

Cableado y conexión del motor
Desconecte la alimentación eléctrica antes de realizar las conexiones. La tensión de 230 V CA corresponde al motor; la alimentación de la central de control y las salidas para accesorios deben considerarse por separado. En el motor están marcados los bornes AP / COM / CH y la toma de tierra de protección. Realice el cableado, compruebe el sentido del movimiento y verifique los microinterruptores según la imagen original de NICE y las instrucciones de la unidad de control utilizada. Para abrir hacia el exterior, según NICE, se intercambian los cables del sentido de movimiento; el conductor de protección permanece en su sitio.
Una vez realizado el cableado, compruebe el sentido del movimiento, las posiciones de parada y los dispositivos de seguridad según el manual de la centralita concreta. La conexión eléctrica y las pruebas deben ser realizadas por una persona cualificada.
Conexión de accesorios en MC800 con placa MCA5R30
La siguiente conexión es válida para MC800/MCA5R30 en los kits con esta centralita. Los bornes de los accesorios pertenecen a la centralita, no al motor en sí. Si utiliza otra unidad de control, consulte su propio esquema. Desconecte la alimentación de red antes de trabajar.
| Accesorios | Bornes, alimentación y polaridad |
|---|---|
Alimentación auxiliar | En la MCA5R30, el borne 3 = 0 V (−) y el borne 4 = +24 V DC y el punto común de las entradas. Para los accesorios alimentados, el límite total es de 200 mA; compruebe el consumo y la tensión admisible de cada producto. |
Fotocélulas con relé EPM | Con Standby desactivado y sin fototest, alimente el transmisor TX y el receptor RX desde el borne 4 (+24 V DC) y el borne 3 (−). El contacto libre de potencial C–NC del receptor debe conectarse entre 4 (común) y la entrada correspondiente: 8/PHOTO, 9/PHOTO1 o 10/PHOTO2. El contacto no tiene polaridad +/−. Las entradas AUX deben configurarse en modo de fotocélulas con relé; en modo de finales de carrera tienen otra función. |
EPM con Standby activado | Según el esquema de la MCA5R30, alimente tanto TX como RX entre el borne 4 (+24 V DC) y el borne 5 (OutSTB, ramal de retorno conmutado). En las fotocélulas EPM, 1 = +, 2 = ramal de retorno. OutSTB es de 24 V, máximo 4 W y se desconecta en Standby; no utilice el borne 5 como negativo permanente. El contacto C–NC del RX se conecta entre 4 y la entrada PHOTO correspondiente. |
EPM con fototest | Según el esquema del fototest, conecte: TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). El receptor recibe alimentación permanente: RX 1 → 4 (+), RX 2 → 3 (−). El contacto C–NC del RX permanece entre 4 y la entrada PHOTO correspondiente. No sobrecargue OutSTB ni lo utilice simultáneamente para otra carga; una vez realizadas las conexiones, lleve a cabo el aprendizaje y compruebe la función de seguridad. |
Fotocélulas BlueBUS | Conecte las fotocélulas compatibles EPMB con dos hilos a los bornes 6 y 7 de BlueBUS. + y − no tienen polaridad determinada. Configure la dirección y, tras añadir o retirar un elemento, inicie el aprendizaje de los dispositivos. |
STOP y contactos de mando | La entrada libre de potencial 12/STOP acepta el elemento conectado en modo NO, NC o 8,2 kΩ; el estado se aprende. 13/SbS, 14/OPEN y 15/CLOSE utilizan un contacto NO conectado al borne 4 (común).. Estos contactos no tienen polaridad +/−; no aplique tensión externa a las entradas. Esto también se aplica al relé de un selector de llave o de un receptor externo. |
Maják ELAC | Conecte la NICE ELAC a la salida FLASH destinada a una lámpara intermitente autónoma: salida conmutada de 120/250 V AC, máximo 21 W. Es una salida de red; no tiene polaridad +/−.. No debe confundirse con los bornes de 24 V para accesorios. |
Cerradura eléctrica | Los bornes 1–2 / EL: proporcionan 12 V AC, máximo 15 VA.. La salida de corriente alterna no tiene polaridad +/−; compruebe las especificaciones de la cerradura. |
Receptor de radio | OXIBD se instala en el conector SM; no utilice para este fin los bornes de alimentación 3/4 ni BlueBUS. Conecte la antena según las indicaciones del receptor, no según los bornes del motor. |
Si las entradas AUX 8–11 se utilizan para finales de carrera, su función difiere de la de las entradas PHOTO. Si cambia las fotocélulas o el cableado, repita el aprendizaje correspondiente y compruebe la parada y la respuesta de la puerta. Encontrará el procedimiento detallado en el manual de la centralita MC800..
Fotocélulas con relé en modo Standby
Fotocélulas con relé y fototest
Accesorios según la unidad de control
Elija los accesorios opcionales según la unidad de control de la configuración concreta. Antes de realizar el pedido, compruebe su tensión, entradas, receptor y tipo de conexión:
| Qué | Por qué | Tipo |
|---|---|---|
| Centralita de control |
Electrónica de control del accionamiento. |
|
| Lámpara de señalización | Señaliza el movimiento de la puerta. El modelo ELAC lleva una antena integrada; si se conecta correctamente, puede mejorar la recepción del mando. |
Elija otra lámpara según la tensión y la carga admisible de la salida de la centralita concreta. |
| Fotocélulas |
Las fotocélulas ayudan a detectar obstáculos; la reacción de la puerta depende de la conexión y de la configuración de la centralita. En MC800 las fotocélulas de contacto y BlueBUS se conectan a entradas diferentes. Determine el número de pares y su uso según la placa concreta. |
|
| Emisor | Para el control remoto de la puerta. Elija el tipo y la codificación del mando según el receptor instalado en la centralita utilizada. |
|
| Receptor |
Para el control remoto de la puerta. Antes de elegir, compruebe el conector y la codificación compatible con la placa concreta. |
|
| Antena |
Para mejorar el alcance del mando. |
|
| Teclado | Abra la puerta con un código, sin mando a distancia. En los modelos BlueBUS, compruebe si la centralita concreta los admite como dispositivos de mando. | |
| Interruptor de llave | Control mediante llave a través de una entrada de mando adecuada de la centralita; elija el lugar de montaje según el cableado. | |
| Lectores de tarjetas | Acceso con tarjeta o llavero. ETPB requiere una central con BlueBUS compatible con dispositivos de mando. |
|
| Cerraduras eléctricas | La cerradura eléctrica asegura la hoja en posición cerrada. Determine si la cerradura es adecuada y cómo se controla en función de la puerta, la tensión y la salida de la central utilizada. |
|
Desbloqueo manual del motor
Desbloquee o bloquee el motor solo con la hoja detenida. Si la puerta tiene una cerradura eléctrica, desbloquéela primero. En caso de avería, desconecte la alimentación.
- Deslice la tapa protectora, introduzca la llave suministrada y gírela en el sentido de las agujas del reloj.
- Levante la palanca de desbloqueo y mueva la hoja manualmente.
- Para volver a bloquearla, baje la palanca, gire la llave en sentido contrario a las agujas del reloj, retírela y cierre la tapa.
Antes de volver a ponerlo en marcha, compruebe que el motor está bloqueado y que no hay nadie en el recorrido de la puerta.
Inspección y mantenimiento
Encargue una inspección profesional del motor al menos cada 6 meses; con un uso intensivo, puede ser necesario hacerlo con mayor frecuencia. Con la alimentación desconectada, un técnico comprobará la fijación, la corrosión, el desgaste y la lubricación del husillo y la tuerca guía; después, probará el movimiento y los dispositivos de seguridad. Si la puerta se comporta de forma inusual, no intente repararla usted mismo; póngase en contacto con la empresa instaladora.
Características técnicas
| Parámetro | Valor |
|---|---|
Modelo | TO5015 |
Motor del accionamiento | 230 V CA |
Consumo máximo / nominal | 1,5 A / 1 A |
Potencia máxima / nominal | 340 W / 180 W |
Condensador del motor | 7 µF |
Carrera | 540 mm |
Velocidad sin carga | 0,013 m/s |
Velocidad con carga | 0,010 m/s |
Fuerza máxima / nominal | 1 800 N / 600 N |
Ciclos por hora con fuerza nominal | 54 |
Grado de protección | IP44 |
Temperatura de funcionamiento | −20 a +50 °C |
Protección térmica | 140 °C |
Clase de aislamiento | F |
Vida útil orientativa según NICE | 80 000 a 250 000 ciclos de trabajo |
Dimensiones totales (longitud × anchura × altura) | 965 × 115 × 105 mm |
Peso del motor | 7 kg |
Manual de instalación NICE Toona. La programación, el aprendizaje de posiciones y los accesorios se describen en el manual de la unidad de control correspondiente.
