NICE Toona TO4005 – motor individual de 230 V para hoja de hasta 3 m
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
En stock
360,42 € con IVA
| Peso |
|---|
| 10 kg |
Descripción del producto NICE Toona TO4005 – motor individual de 230 V para hoja de hasta 3 m
NICE Toona 4 TO4005 es un motor independiente de 230 V CA para una hoja. Según el gráfico de NICE, puede mover una hoja de 3 m de longitud y hasta aproximadamente 300 kg; el peso de 500 kg es válido para longitudes de hasta aproximadamente 1,8 m. El motor es no reversible, tiene un condensador de 7 µF y un microinterruptor de final de carrera de apertura. La unidad de control y los accesorios se incluyen únicamente en el kit elegido.
Elija el motor de 230 V CA junto con una unidad de control compatible.
| Navegación rápida en esta página | ||
|---|---|---|
| Selección y límites | Vida útil | Kits |
| Contenido del paquete | Accesorios | Manual |
| Montaje | Cableado | Conexión de accesorios |
| Parámetros | Mantenimiento | Desbloqueo |
Accesorios compatibles con el motor NICE Toona 4 TO4005
Utilice los accesorios indicados según los bornes y las salidas de la unidad de control instalada. Los kits TO4005 actuales incluyen MC800; los kits antiguos pueden incluir otra placa. Compruebe el cableado concreto antes del montaje.
También recomendamos adquirir accesorios opcionales compatibles con el motor:
| Qué | Por qué | Tipo |
|---|---|---|
Unidad de control |
Electrónica de control del motor. |
|
| Indica el movimiento de la puerta. Solo los modelos que lo indican expresamente incluyen antena; la elección de la luz depende de la salida de la unidad de control utilizada. |
| |
Supervisan el espacio entre el emisor y el receptor. Cuando se interrumpe el haz, envían una señal a la unidad de control; la respuesta depende de la conexión y de la configuración. Después del montaje, compruebe la seguridad de toda la puerta. En MC800 BlueBUS y las fotocélulas de contacto se conectan a entradas diferentes. | ||
Fotocélulas de contacto | Conecte las fotocélulas de relé con el contacto adecuado a la entrada correspondiente de la unidad de control instalada. | |
| Elija según el receptor incluido en el kit concreto y el tipo de codificación requerido. | ||
| El receptor y el emisor deben utilizar la misma codificación; la tabla de kits muestra el equipamiento incluido en los kits ofrecidos. |
|
|
|
Para mejorar el alcance del mando. |
||
|
Por si olvida el mando a distancia, si vienen muchos vehículos o personas y no quiere dar un mando a cada uno ni abrir manualmente. |
||
|
Para accionar la puerta con una llave mediante un interruptor conectado por cable a la unidad de control, desde cualquier ubicación. |
||
|
Accionamiento del motor acercando una tarjeta o un llavero al lector. |
|
|
| La cerradura mantiene la hoja en posición cerrada. La centralita debe desbloquearla antes de abrir; determine la compatibilidad y la tensión según la puerta y la unidad concreta. |
|
Selección del motor TO4005
Límites de longitud y peso de la hoja

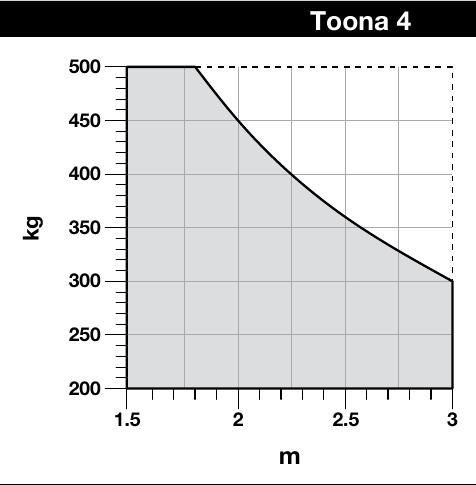

El gráfico de NICE para Toona 4 permite aproximadamente 500 kg con una longitud de hoja de hasta 1,8 m y 300 kg a 3 m. Entre estos valores, el peso admisible disminuye a medida que aumenta la longitud. Tenga también en cuenta que la hoja se desplace con facilidad, que tenga un relleno macizo y la acción del viento.
Estimación de la vida útil
La vida útil es una estimación basada en el índice de esfuerzo, no una garantía del número de ciclos. Sume los valores correspondientes de la tabla y consulte el resultado en el gráfico original de NICE.
| Características del sistema de automatización completo | Índice | Gráfico de vida útil |
|---|---|---|
| Impacto en el índice de Toona 4 |  Haga clic para ampliar el gráfico original de NICE. | |
Peso de la hoja de hasta 200 kg | 0 % | |
Peso superior a 200 y de hasta 300 kg | 10 % | |
Peso superior a 300 y de hasta 400 kg | 20 % | |
Peso superior a 400 y de hasta 500 kg | 30 % | |
Longitud de la hoja de 2 a 3 m | 20 % | |
Temperatura superior a 40 °C, inferior a 0 °C o humedad superior al 80 % | 20 % | |
Relleno macizo de la hoja | 15 % | |
Zona ventosa | 15 % | |

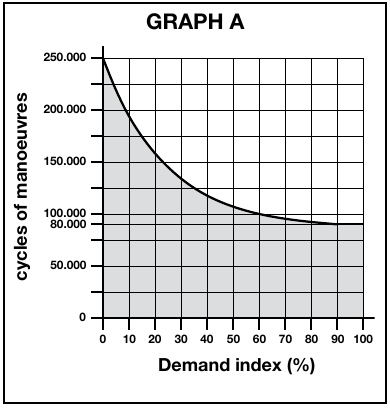

| Gráfico de vida útil |
|---|
Para el cálculo, utilice el peso de una sola hoja. Por ejemplo, con 250 kg, 2,5 m y sin otros factores, el índice es 10 % + 20 % = 30 %; consulte la estimación de ciclos en el gráfico.
Motor individual y conjuntos
En esta página se encarga un motor TO4005. El manual original de NICE muestra los soportes de montaje, los elementos de fijación y las llaves incluidos según el paquete concreto. Antes del montaje, compruebe que el suministro esté completo según la figura 1 del fabricante. El motor por sí solo, sin centralita ni los elementos de seguridad necesarios, no constituye un sistema de automatización completo.
Unidades de control compatibles
- Centralita actual incluida en los conjuntos: NICE MC800 (placa MCA5R30), sustituta de los modelos anteriores que se indican a continuación.
- Para un motor: NICE MC200 sigue a la venta.
- Modelos anteriores compatibles, ya descatalogados: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Si se trata de una instalación existente, consulte el manual de la placa instalada.
Kits con motor TO4005
| Kit básico: 1 hoja | Kit básico: 2 hojas |
|---|---|
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD. Composición y precio » | 2 × TO4005, 1 × MC800, 1 × mando a distancia NICE, 1 × OXIBD. Composición y precio » |
| Kit con fotocélulas: 1 hoja | Kit con fotocélulas: 2 hojas |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 par de EPM. Composición y precio » | 2 × TO4005, 1 × MC800, 1 × mando a distancia NICE, 1 × OXIBD, 1 par de EPM. Composición y precio » |
| Kit con accesorios: 1 hoja | Kit con accesorios: 2 hojas |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 par de EPM, 1 × ELAC. Composición y precio » | 2 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 par de EPM, 1 × ELAC. Composición y precio » |
Instalación del motor TO4005
Antes de fijar el soporte, compruebe que el pilar, su cimentación y sus anclajes puedan soportar las cargas de la hoja, el motor y el viento. La medida del perfil por sí sola no determina si es adecuado: también influyen el material, el grosor de la pared, la altura, la posición de la bisagra y el estado de la cimentación.
Si la posición de la bisagra y la forma del pilar no permiten respetar las medidas del gráfico de instalación, ajuste el soporte trasero o utilice el soporte alargado PLA6. Determine las medidas A y B a partir de la medida C y del ángulo de apertura deseado, según el gráfico de instalación de NICE. Para abrir hacia fuera, se necesita un soporte trasero alargado; determine su longitud según el gráfico y compruebe que la hoja pueda moverse sin obstáculos.
Antes de fijarlo, compruebe también que la hoja se mueva con suavidad y mantenga una distancia de seguridad respecto a los obstáculos fijos. Los soportes delantero y trasero presentan una diferencia de altura de F = 34 mm.
I. Instalación del soporte de fijación trasero
Esquema de apertura hacia dentro
Esquema de apertura hacia fuera

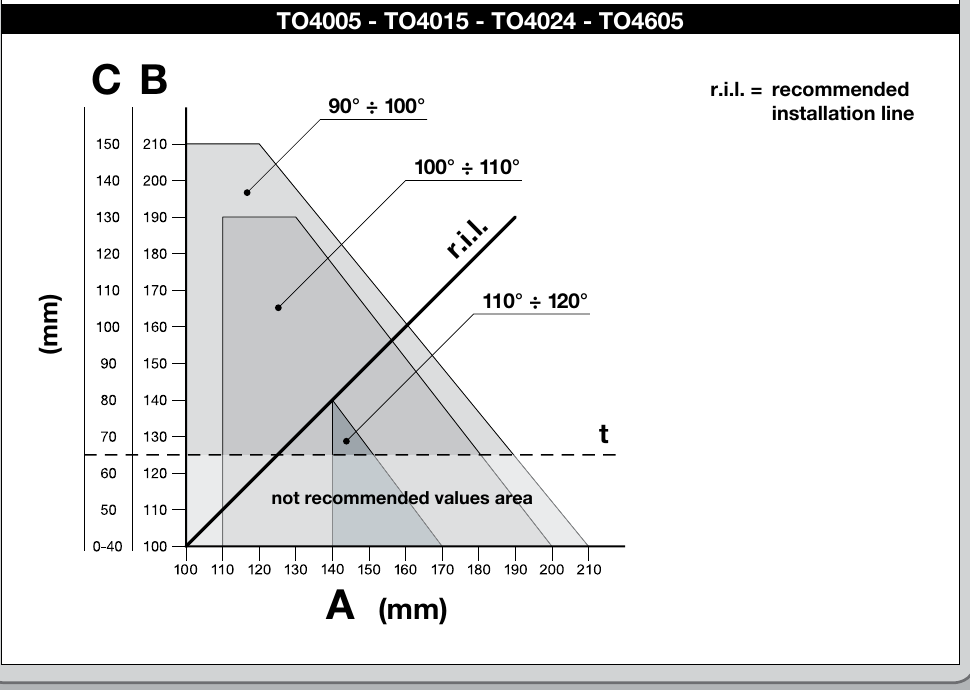

Calcule la posición del soporte trasero utilizando el gráfico, donde podrá consultar las medidas A y B y el ángulo máximo de apertura. Atención: los valores A y B deben ser similares (preferiblemente iguales) para que el motor se mueva de forma lineal y fluida.
Gráfico de cálculo
Ejemplo de lectura de valores en el gráfico
Procedimiento de cálculo:
- Mida la distancia C del esquema
- En el gráfico trace una línea horizontal que cruce el valor medido de C
- Al cruzar esta línea con la DIL (Línea de instalación recomendada), obtendrá el ángulo máximo de apertura
- Si la intersección queda por debajo del nivel t, deberá modificar los valores para que la intersección quede por encima de este nivel
- Si la intersección queda por encima del nivel t, todo está correcto; sin embargo, si el ángulo máximo de apertura no es adecuado, habrá que modificar la medida A y, si es necesario, también la medida B, para que sean similares (preferiblemente iguales)
Antes de fijar el soporte al pilar o al muro, debe cortarlo a la longitud necesaria según las medidas A y B y soldarlo a la placa de montaje.
1. Corte el soporte a la longitud necesaria
2. Suelde el soporte acortado a la placa de montaje
El soporte trasero estándar incluido en el paquete mide 150 mm. Antes de soldarlo, compare la longitud disponible con las medidas del gráfico de instalación; si no es suficiente, utilice un soporte alargado adecuado.

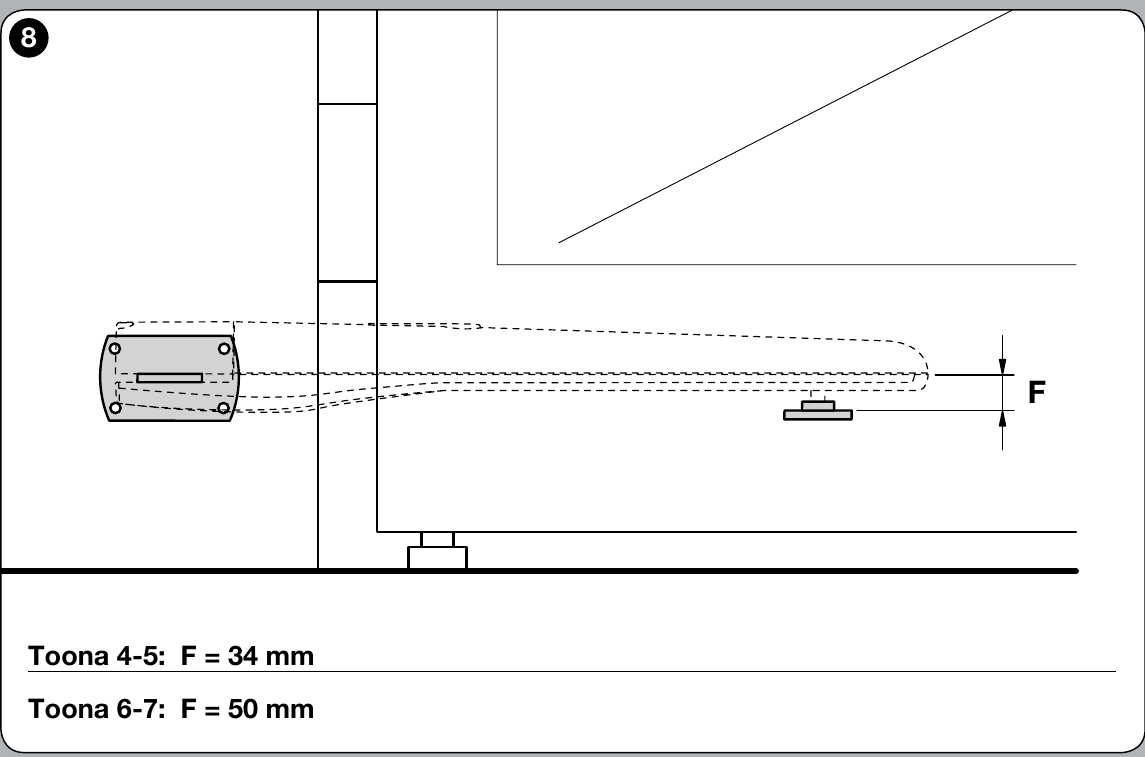

Antes de fijar el soporte trasero, compruebe que el soporte delantero quede sobre una parte fija de la hoja de la puerta, ya que existe una diferencia de altura entre ambos soportes, como se muestra en la imagen.
Diferencia F = 34 mm.
Si todo es correcto, fije el soporte trasero al pilar o al muro con tornillos, tacos y arandelas.
II. Instalación del soporte de fijación delantero
El soporte delantero debe colocarse en la hoja a una distancia determinada en función de los valores D y E, que se obtienen de la tabla (el valor D es fijo y es de 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 520 |
El paquete suministrado incluye un soporte para soldar. Si prefiere un soporte atornillable, le recomendamos pedir el modelo alternativo soporte atornillable NICE PLA8.
- Calcule a partir de la tabla el valor E
- Calcule la altura según la imagen de las alturas de los soportes (mostrar imagen)
- Fije el soporte a la hoja (si va a soldarlo, le recomendamos puntearlo por ahora)
III. Montaje del accionamiento de la cancela en el soporte trasero
- Fije el motor al soporte como se muestra en la imagen, utilizando el pasador del soporte trasero, la arandela y la tuerca suministrados.
- Apriete la tuerca por completo y luego aflójela 1/10 de vuelta para que el accionamiento de la cancela pueda girar
IV. Montaje del accionamiento de la cancela en el soporte delantero
- Fije el accionamiento al soporte como se muestra en la imagen, utilizando el pasador y la arandela suministrados.
- Apriete el pasador por completo

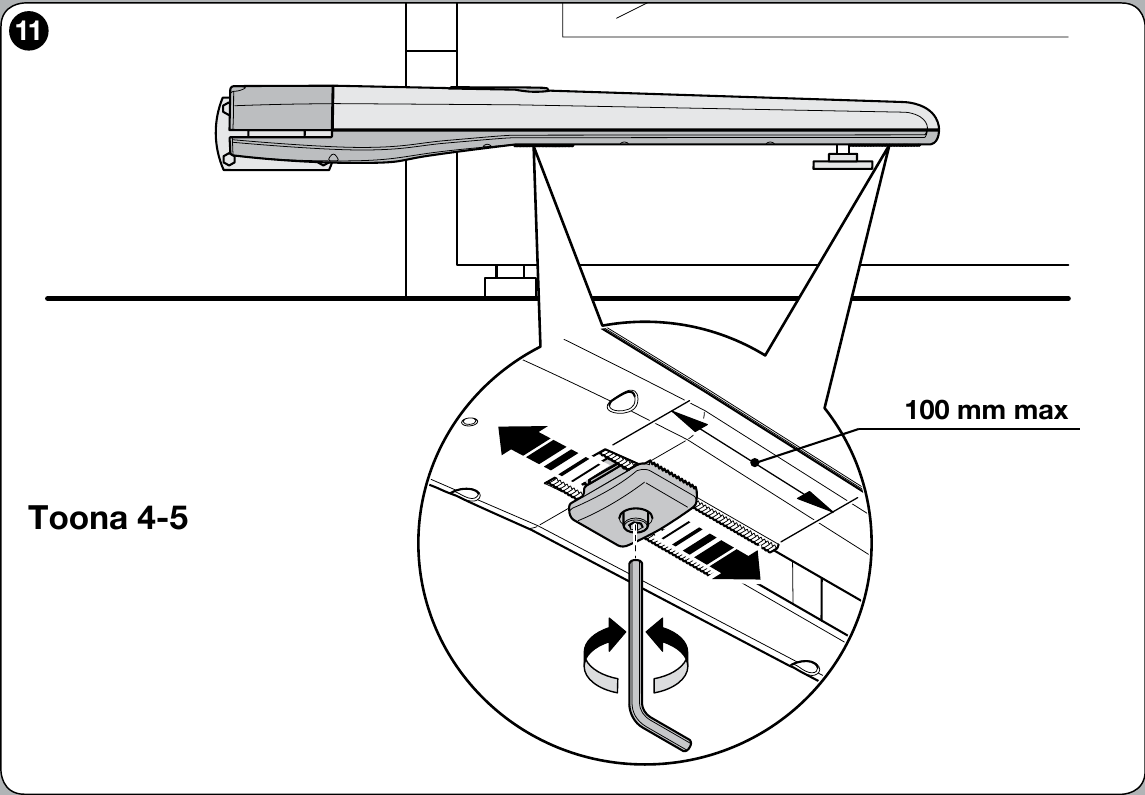

V. Tope de apertura con microinterruptor
El TO4005 pertenece a los modelos Toona 4 de 230 V con tope mecánico y microinterruptor. Al entrar en contacto con el tope, el microinterruptor interrumpe la alimentación eléctrica del motor. El ajuste y la comprobación de la posición final deben realizarse según el plano original y la unidad de control utilizada; no aplique sin verificar el procedimiento para el tope mecánico de 24 V.
Conexión eléctrica del motor TO4005

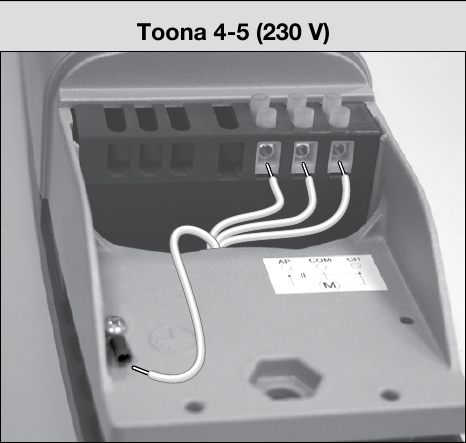

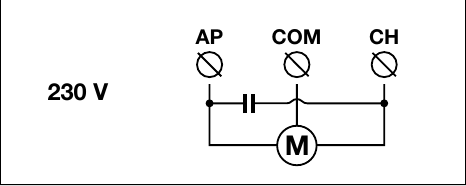

El motor tiene conexiones AP / COM / CH y una toma de tierra de protección independiente. Realice la conexión únicamente con la alimentación desconectada, según la imagen 15 de NICE y las instrucciones de la central de mando concreta. Compruebe el sentido de marcha, el microinterruptor de fin de carrera y los dispositivos de seguridad durante la prueba de la cancela completa.
Central de mando MC800 se utiliza únicamente en los conjuntos que realmente la incluyen. Que el motor funcione a 230 V no indica por sí solo qué tensión tienen las salidas de las fotocélulas, la luz intermitente o los mandos.
Conexión de accesorios en la MC800 con placa MCA5R30
La siguiente conexión es válida para la MC800/MCA5R30 en los conjuntos TO4005 actuales. Los bornes para accesorios pertenecen a la central de mando, no al motor. Si utiliza otra unidad de control, siga su propio esquema. Desconecte la alimentación de red antes de realizar cualquier trabajo.
| Accesorios | Bornes, alimentación y polaridad |
|---|---|
Alimentación auxiliar | En la MCA5R30, el borne 3 = 0 V (−) y el borne 4 = +24 V CC y punto común de las entradas. El límite total para los accesorios alimentados es de 200 mA; compruebe el consumo y la tensión admisible de cada producto. |
Fotocélulas de relé EPM | Con Standby desactivado y sin prueba de fotocélulas, alimente el transmisor TX y el receptor RX desde el borne 4 (+24 V CC) y el borne 3 (−). El contacto libre de potencial C–NC del receptor se conecta entre 4 (común) y la entrada correspondiente 8/PHOTO, 9/PHOTO1 o 10/PHOTO2. El contacto no tiene polaridad +/−. Las entradas AUX deben configurarse en el modo de fotocélulas de relé; en el modo de finales de carrera tienen otra función. |
EPM con Standby activado | Según el esquema de la MCA5R30, alimente tanto TX como RX entre el borne 4 (+24 V CC) y el borne 5 (OutSTB, línea de retorno conmutada). En las fotocélulas EPM, 1 = +, 2 = línea de retorno. OutSTB es 24 V, máximo 4 W y se apaga en modo Standby; no utilice el borne 5 como negativo permanente. El contacto RX C–NC va entre el borne 4 y la entrada PHOTO correspondiente. |
EPM con fototest | Conecte según el esquema del fototest TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). El receptor recibe alimentación permanente: RX 1 → 4 (+), RX 2 → 3 (−). El contacto RX C–NC permanece entre el borne 4 y la entrada PHOTO correspondiente. No sobrecargue OutSTB ni lo utilice simultáneamente para otra carga; después de conectar, realice el aprendizaje y compruebe la función de seguridad. |
Fotocélulas BlueBUS | Compatible EPMB conecte con dos hilos a los bornes 6 y 7 de BlueBUS. No se distingue entre + y −. Configure la dirección y, después de añadir o retirar un elemento, inicie el aprendizaje de los dispositivos. |
STOP y contactos de mando | Entrada libre de potencial 12/STOP acepta NO, NC o 8,2 kΩ según el elemento conectado; el estado se aprende. 13/SbS, 14/OPEN y 15/CLOSE utilizan un contacto NO respecto al borne 4 (común). Estos contactos no tienen +/−; no aplique tensión externa a las entradas. Esto también se aplica al relé del selector de llave o del receptor externo. |
Lámpara ELAC | NICE ELAC conecte a la salida FLASH destinada a una lámpara intermitente independiente: salida conmutada de 120/250 V AC, máximo 21 W. Es una salida de red; no tiene +/−. No debe confundirse con los bornes de 24 V para accesorios. |
Cerradura eléctrica | Bornes 1–2 / EL: 12 V AC, máximo 15 VA. La salida de corriente alterna no tiene +/−; compruebe las especificaciones de la cerradura. |
Receptor de radio | OXIBD se instala en el conector SM; no utilice para ello los bornes de alimentación 3/4 ni BlueBUS. La antena se conecta según las indicaciones del receptor, no a los bornes del motor. |
Si las entradas AUX 8–11 se utilizan para los finales de carrera, su función es distinta de la de las entradas PHOTO; el microinterruptor del motor TO4005 no determina por sí solo la configuración AUX de la central. Si cambia las fotocélulas o el cableado, repita el aprendizaje correspondiente y compruebe la parada y la respuesta de la puerta. El procedimiento detallado está en el manual de la central MC800.
Fotocélulas con relé en modo Standby
Fotocélulas con relé y fototest
Desbloqueo manual en caso de corte del suministro eléctrico
- Deslice la tapa de la cerradura del accionamiento.
- Introduzca la llave de desbloqueo, gírela y tire de la palanca.
- Desplace la hoja lentamente a mano. Al terminar, vuelva a bloquear el accionamiento y compruebe que engrane correctamente.
El procedimiento corresponde a la figura 16 original de NICE. Mueva la hoja a mano solo después de desconectar la alimentación y comprobar que puede moverse con seguridad.
Características técnicas
Modelo | NICE Toona 4 TO4005 |
|---|---|
Uso | Accionamiento electromecánico para puertas batientes |
Alimentación del motor | 230 V AC / 50 Hz |
Consumo máximo / nominal | 1,5 A / 1 A |
Potencia máxima / nominal | 340 W / 180 W |
Condensador integrado | 7 µF |
Carrera | 385 mm |
Velocidad en vacío / con carga | 0,016 / 0,012 m/s |
Fuerza máxima / nominal | 1 800 N / 600 N |
Ciclos por hora con fuerza nominal | 58 |
Protección / aislamiento | IP44 / clase F |
Protección térmica | 140 °C |
Temperatura de funcionamiento | −20 a +50 °C |
Dimensiones (largo × ancho × alto) | 820 × 115 × 105 mm |
Peso del accionamiento | 6 kg |
Seguridad y mantenimiento
Antes de ponerlo en funcionamiento, compruebe el movimiento de la hoja, el tope, el sentido de marcha, las fotocélulas y los demás dispositivos de seguridad. El motor no tiene regulación de fuerza propia; esta corresponde a la unidad de control. NICE exige una revisión programada del accionamiento como mínimo cada 6 meses, incluida la comprobación de las fijaciones, el husillo y el funcionamiento.
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
