Descripción del producto NICE Toona 5016P - accionamiento individual para puertas batientes de hasta 5 m/800 kg por hoja, para cargas mayores
NICE Toona TO5016P es un motor independiente 230 V CA para una hoja de la puerta.
Límites de uso: No se permiten simultáneamente 5 m y 800 kg. Para 5 m, el gráfico permite aproximadamente 250 kg; para 800 kg, aproximadamente hasta 1,8 m. Determine la idoneidad según el curva TO5016P para la longitud y el peso de la hoja correspondiente.
El motor independiente necesita una unidad de control adecuada. La actual MC800/MCA5R30 es la opción para uno o dos motores; MC200 está disponible para un motor. En un kit antiguo, siga las instrucciones de la placa realmente instalada.
| Navegación rápida | |
|---|---|
| Accesorios | Límites |
| Vida útil | Instalación |
| Conexión | Desbloqueo |
| Parámetros | Mantenimiento |
| Accesorios – bornes y polaridad | Manual en PDF |
- Irreversible
- 230 V
- Lento
- Con tope mecánico y microinterruptor; compruebe la posición de los topes finales en la unidad suministrada.
- Para cargas mayores: 3200 N
Rango de uso
Gráfico del fabricante para TO5016P: Consulte en la curva marcada TO5016P la combinación permitida de longitud y peso de una hoja.
Vida útil y carga
Para el TO5016P, el anexo de NICE indica un rango orientativo de 50 000 a 150 000 ciclos de trabajo. La vida útil real depende de la longitud y el peso de la hoja, la resistencia al movimiento, el viento, la temperatura y el mantenimiento. No es posible determinar ni garantizar el número concreto de ciclos dentro de este rango.
Unidades de control compatibles
Disponibles actualmente
- NICE MC800 – actual, para uno o dos motores de 230 V.
- NICE MC200 – actual, para un motor de 230 V.
Unidades compatibles antiguas – ya no se fabrican
En la oferta actual, la MC800 sustituye a las antiguas A60, A400, A6 y A6F. Si se trata de una instalación existente, no use las instrucciones de la MC800 para una placa antigua ya instalada.
I. Montaje de la escuadra de fijación trasera
Fijación de las escuadras: Antes del montaje, mida el desplazamiento de la bisagra y las dimensiones A/B/C según el gráfico de montaje. Para un pilar de acero convencional, recomendamos 120 × 120 mm. Perfil 100 × 100 mm utilícelo solo después de evaluar la resistencia del pilar, el anclaje y los cimientos teniendo en cuenta la puerta y el viento.
Si las dimensiones del gráfico no coinciden, ajuste la escuadra trasera o utilice la PLA6 alargada. Para abrir hacia fuera, es necesaria la escuadra trasera alargada; determine su posición según el gráfico y compruebe que la hoja se mueva libremente.
 |
 |
| Esquema de apertura hacia dentro | Esquema de apertura hacia fuera |

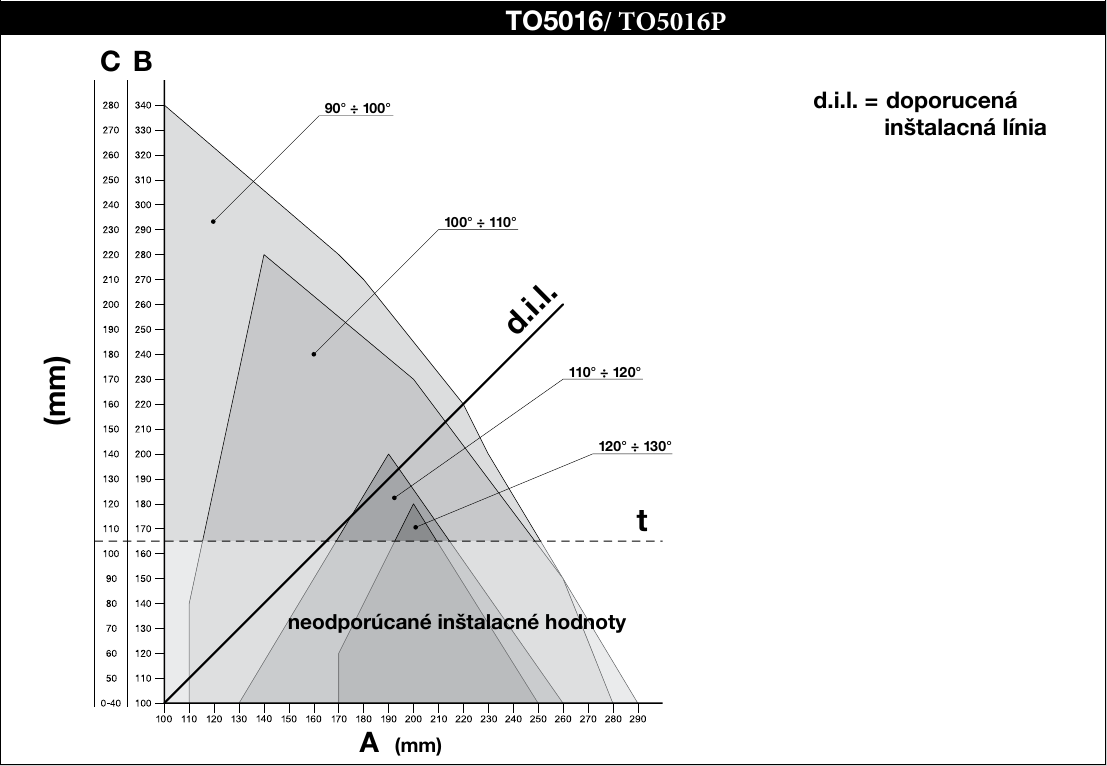

Calcule la posición de la escuadra trasera con ayuda del gráfico, del que podrá obtener las dimensiones A y B y el ángulo máximo de apertura. Atención: los valores de A y B deben ser similares (idealmente iguales) para que el automatismo pueda moverse de forma lineal y fluida.
El ejemplo explica el procedimiento para consultar los valores. Determine las dimensiones para TO5016P según el gráfico de montaje específico del modelo, justo debajo.
Procedimiento de cálculo:
- Mida la distancia C del esquema
- En el gráfico, localice el valor medido de C, trace una línea horizontal y lea B en la escala contigua.
- La intersección con la línea d.i.l. indica el ángulo máximo de apertura; desde ahí, lea A en vertical.
- El fabricante no recomienda los valores de B situados por debajo de la línea discontinua t.
- Si el ángulo no es adecuado, ajuste A y, si hace falta, B para que sean aproximadamente iguales; compruebe todo el recorrido de la hoja.
Antes de fijar la escuadra al pilar o a la pared, hay que acortarla a la longitud necesaria correspondiente a las dimensiones A y B y suéldela a la placa de montaje.
 |
 |
| 1. Corte el soporte a la longitud deseada | 2. Suelde el soporte acortado a la placa de montaje |
El soporte trasero suministrado mide 150 mm. Antes de acortarlo y soldarlo, compruebe que las dimensiones resultantes coincidan con el gráfico.
|
Antes de fijar el soporte trasero, compruebe que el soporte delantero quede sobre la parte fija de la hoja de la puerta, ya que existe una diferencia de altura entre ambos soportes, como se muestra en la imagen. Diferencia F = 34 mm. |
 |
Si todo es correcto, fije el soporte trasero al pilar o al muro con tornillos, tacos y arandelas.
Soporte delantero y altura de fijación
Para TO5016P, la dimensión fija es D = 845 mm. A partir del valor A medido, elija E en la tabla (E = 845 mm − A). La diferencia de altura entre soportes indicada en el plano de NICE es F = 34 mm; compruébela en los soportes suministrados antes de soldarlos.
| A (mm) | E (mm) |
|---|---|
| 100 | 745 |
| 110 | 735 |
| 120 | 725 |
| 130 | 715 |
| 140 | 705 |
| 150 | 695 |
| 160 | 685 |
| 170 | 675 |
| 180 | 665 |
| 190 | 655 |
| 200 | 645 |
| 210 | 635 |
| 220 | 625 |
| 230 | 615 |
| 240 | 605 |
| 250 | 595 |
| 260 | 585 |
| 270 | 575 |
| 280 | 565 |
Cableado y conexión del motor
Desconecte la alimentación eléctrica antes de realizar el cableado. La tensión de 230 V CA corresponde al motor; la alimentación de la unidad de control y las salidas para accesorios se deben considerar por separado. En el motor están marcados los bornes AP / COM / CH y la conexión de tierra de protección. Realice el cableado, compruebe el sentido del movimiento y revise los microinterruptores siguiendo la imagen original de NICE y las instrucciones de la unidad de control utilizada. Para la apertura hacia el exterior, NICE indica invertir los cables de dirección; el conductor de protección permanece en su posición.
Una vez realizado el cableado, compruebe el sentido del movimiento, las posiciones de parada y los dispositivos de seguridad según el manual de la unidad de control concreta. La conexión eléctrica y las pruebas deben ser realizadas por una persona cualificada.
Posiciones finales y microinterruptor
El motor de 230 V tiene un tope mecánico con microinterruptor que interrumpe la alimentación al entrar en contacto con el pasador. Con la alimentación desconectada, el instalador debe comprobar el número y la posición de los topes de la unidad suministrada y probar la apertura y el cierre según las instrucciones de la unidad de control instalada. El procedimiento para ajustar el tope mecánico de la versión de 24 V no se aplica a este motor de 230 V.
Conexión de accesorios con MC800 y placa MCA5R30
El siguiente esquema de conexión es válido para MC800/MCA5R30 en los kits que incluyen esta unidad de control. Los bornes de los accesorios pertenecen a la unidad de control, no al motor. Si utiliza otra unidad de control, consulte su propio esquema. Desconecte la alimentación de red antes de realizar cualquier trabajo.
| Accesorios | Bornes, alimentación y polaridad |
|---|---|
Alimentación auxiliar | En la MCA5R30, borne 3 = 0 V (−) y borne 4 = +24 V CC y punto común de las entradas. El límite total para los accesorios alimentados es de 200 mA; compruebe el consumo y la tensión admisible de cada producto. |
Fotocélulas de relé EPM | Con Standby desactivado y sin prueba de fotocélulas, alimente el transmisor TX y el receptor RX desde el borne 4 (+24 V CC) y borne 3 (−). El contacto libre de potencial C–NC del receptor debe conectarse entre 4 (común) y la entrada correspondiente: 8/PHOTO, 9/PHOTO1 o 10/PHOTO2. El contacto no tiene polaridad +/−. Las entradas AUX deben configurarse en modo de fotocélulas de relé; en modo de finales de carrera tienen otra función. |
EPM con Standby activado | Según el esquema de la MCA5R30, alimente tanto TX como RX entre el borne 4 (+24 V CC) y el borne 5 (OutSTB, línea de retorno conmutada). En las fotocélulas EPM, 1 = +, 2 = línea de retorno. OutSTB es 24 V, máximo 4 W y se apaga en modo Standby; no utilice el borne 5 como negativo permanente. El contacto RX C–NC se conecta entre el borne 4 y la entrada PHOTO correspondiente. |
EPM con fototest | Conecte según el esquema del fototest TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). El receptor recibe alimentación permanente: RX 1 → 4 (+), RX 2 → 3 (−). El contacto RX C–NC permanece conectado entre el borne 4 y la entrada PHOTO correspondiente. No sobrecargue OutSTB ni lo utilice simultáneamente para otra carga; una vez conectado, realice el aprendizaje y compruebe la función de seguridad. |
Fotocélulas BlueBUS | Compatible EPMB conecte con dos hilos a los bornes 6 y 7 de BlueBUS. No hay que respetar la polaridad +/−. Configure la dirección y, después de añadir o retirar un elemento, inicie el aprendizaje de los dispositivos. |
STOP y contactos de mando | Entrada libre de potencial 12/STOP admite NO, NC o 8,2 kΩ según el elemento conectado; el estado se aprende. 13/SbS, 14/OPEN y 15/CLOSE utilizan un contacto NO contra el borne 4 (común). Estos contactos no tienen +/−; no aplique tensión externa a las entradas. Esto también se aplica al relé de un selector de llave o de un receptor externo. |
Luz intermitente ELAC | NICE ELAC conecte a la salida FLASH destinada a una luz intermitente autónoma: salida conmutada 120/250 V AC, máximo 21 W. Es una salida de red; no tiene +/−. No debe confundirse con los bornes de 24 V para accesorios. |
Cerradura eléctrica | Bornes 1–2 / EL: 12 V AC, máximo 15 VA. La salida de corriente alterna no tiene +/−; compruebe las especificaciones de la cerradura. |
Receptor de radio | OXIBD se instala en el conector SM; no utilice para ello los bornes de alimentación 3/4 ni BlueBUS. La antena se conecta según las indicaciones del receptor, no según los bornes del motor. |
Si las entradas AUX 8–11 se utilizan para los finales de carrera, su función es distinta de la de las entradas PHOTO. Si cambia las fotocélulas o el cableado, repita el aprendizaje correspondiente y compruebe la parada y la respuesta de la puerta. El procedimiento detallado se encuentra en el manual de la central MC800.
Fotocélulas de relé en modo Standby
Fotocélulas de relé con fototest
Accesorios compatibles con el motor NICE Toona TO5016P
Elija los accesorios según la unidad de control realmente instalada y sus entradas, salidas y receptor de radio:
| Qué | Por qué | Tipo |
|---|---|---|
| Unidad de control | Electrónica para el motor; elija el manual según la placa realmente instalada. |
|
| Luz intermitente | Señaliza el movimiento. Solo tienen antena los modelos en los que el fabricante la especifica. La elección depende de la salida de la unidad de control. |
Elija cualquier otra luz intermitente según la tensión y la capacidad de carga de la salida de la unidad de control instalada. |
| Fotocélulas | Supervisan la zona del haz y envían una señal a la unidad de control. La respuesta de la puerta depende de la conexión y de la configuración; después del montaje, pruebe el sistema completo. | |
| Emisor | Elija el mando según el receptor y la codificación instalados en la unidad de control. ON3EBD corresponde a OXIBD y ON3ELR a OXILR. | |
| Receptor | El receptor de radio debe ser compatible con la codificación del mando; las interfaces para hogares inteligentes ofrecen distintas funciones. |
|
| Antena | Mejora la recepción del receptor si se instala y conecta correctamente. | |
| Teclado | Control mediante código. El teclado BlueBUS requiere una central compatible con dispositivos de mando. | |
| Selector de llave | Control a través de una entrada de mando compatible de la central. | |
| Lectores de tarjetas | El ETPB requiere que la central correspondiente sea compatible con dispositivos de mando BlueBUS. |
|
| Cerraduras eléctricas | Bloqueo de la hoja; compruebe el método de control y la tensión de la cerradura según la central y la instalación. |
|
Desbloqueo manual del motor
Desbloquee o bloquee el motor solo con la hoja inmóvil. Si la puerta tiene una cerradura eléctrica, desbloquéela primero. En caso de avería, desconecte la alimentación.
- Deslice la tapa protectora, introduzca la llave suministrada y gírela en el sentido de las agujas del reloj.
- Levante la palanca de desbloqueo y desplace la hoja manualmente.
- Para volver a bloquearlo, baje la palanca, gire la llave en sentido contrario a las agujas del reloj, retírela y cierre la tapa.
Antes de volver a ponerlo en marcha, compruebe que el motor está bloqueado y que no hay nadie en el recorrido de la puerta.
Inspección y mantenimiento
Encargue una inspección profesional del motor como mínimo cada 6 meses; con un uso intensivo, puede ser necesario realizarla con más frecuencia. Con la alimentación desconectada, un técnico comprobará las fijaciones, la corrosión, el desgaste y la lubricación del husillo y la tuerca guía; después, probará el movimiento y los dispositivos de seguridad. Si la puerta funciona de forma anómala, no intente repararla usted mismo; póngase en contacto con la empresa instaladora.
Características técnicas
| Parámetro | Valor |
|---|---|
Modelo | TO5016P |
Motor del automatismo | 230 V AC |
Consumo máximo / nominal | 1,7 A / 1,2 A |
Potencia máxima / nominal | 385 W / 220 W |
Condensador del motor | 12 µF |
Carrera | 505 mm |
Velocidad sin carga | 0,013 m/s |
Velocidad con carga | 0,010 m/s |
Fuerza máxima / nominal | 3 200 N / 800 N |
Ciclos por hora con fuerza nominal | 46 |
Protección | IP44 |
Temperatura de funcionamiento | −20 a +50 °C |
Protección térmica | 140 °C |
Clase de aislamiento | F |
Vida útil orientativa según NICE | De 50 000 a 150 000 ciclos de funcionamiento |
Dimensiones totales (longitud × anchura × altura) | 965 × 115 × 105 mm |
Peso del motor | 7 kg |
Los parámetros y el gráfico del modelo TO5016P se complementan con el anexo de instalación del fabricante. Realice la programación según el manual de la central instalada realmente.
