NICE TOO TOO4500 - accionamiento individual, para una hoja de 4,5 m/250 kg
| Disponibilidad de productos: | hasta 3 días | Enviamos los productos normalmente en un plazo de 3 días. |
|---|
hasta 3 días
255,38 € con IVA
| Peso |
|---|
| 6,00 kg |
Descripción del producto NICE TOO TOO4500 - accionamiento individual, para una hoja de 4,5 m/250 kg
NICE TOO4500 es un accionamiento electromecánico independiente accionamiento para una hoja de puerta batiente de 4,5 m y de hasta 250 kg. El motor es 230 V AC; no es la versión de 24 V. Es irreversible y en caso de corte del suministro eléctrico se desbloquea con una llave. Unidad de control y los dispositivos de seguridad se seleccionan en función de la puerta completa.
| Navegación rápida | |
|---|---|
| Selección | Unidad de control |
| Kits | Instalación |
| Dimensión C | Conexión |
| Prueba | Accesorios |
| Desbloqueo | Mantenimiento |
| Parámetros | Manual |
| Accesorios – bornes y polaridad | Manual en PDF |
Cuándo elegir este accionamiento
Los límites de 4,5 m y 250 kg se aplican a una sola hoja, pero por sí solos no determinan si el accionamiento es adecuado. También influyen la resistencia al movimiento, la posición de la bisagra, el revestimiento, el viento y la geometría de montaje.
Para la versión de 230 V, el fabricante especifica un máximo de 24 ciclos por hora. Si se utiliza con mayor frecuencia, hay que evaluar la puerta completa y la idoneidad del régimen de funcionamiento.
Unidad de control para motor de 230 V
Actual MC800 con placa MCA5R30 controla uno o dos motores. MC200 es la opción actual para un motor. Por tanto, para una puerta de dos hojas, utilice una unidad de control adecuada para dos motores. Nuestros kits actuales para TOO4500 incluyen la MC800; antes de realizar la conexión, compruebe siempre la composición del kit concreto.
En instalaciones existentes con una unidad de control más antigua A60, A400, A6 o A6F utilice el manual de la placa que esté realmente instalada. La sustitución actual de estas unidades es la MC800. Su manual es válido para MC800/MCA5R30. La tensión del motor, la alimentación de red de la unidad de control y la salida de baja tensión para los accesorios son circuitos distintos.
La imagen muestra los componentes básicos del motor y los soportes. Compruebe el contenido del paquete antes del montaje. La unidad de control y los dispositivos de seguridad se seleccionan por separado o según el equipamiento del kit completo.

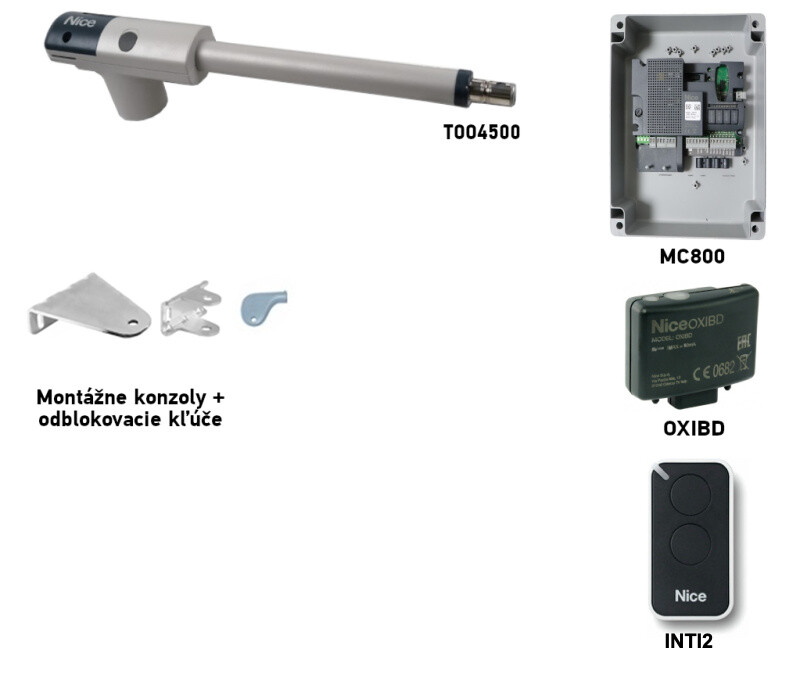

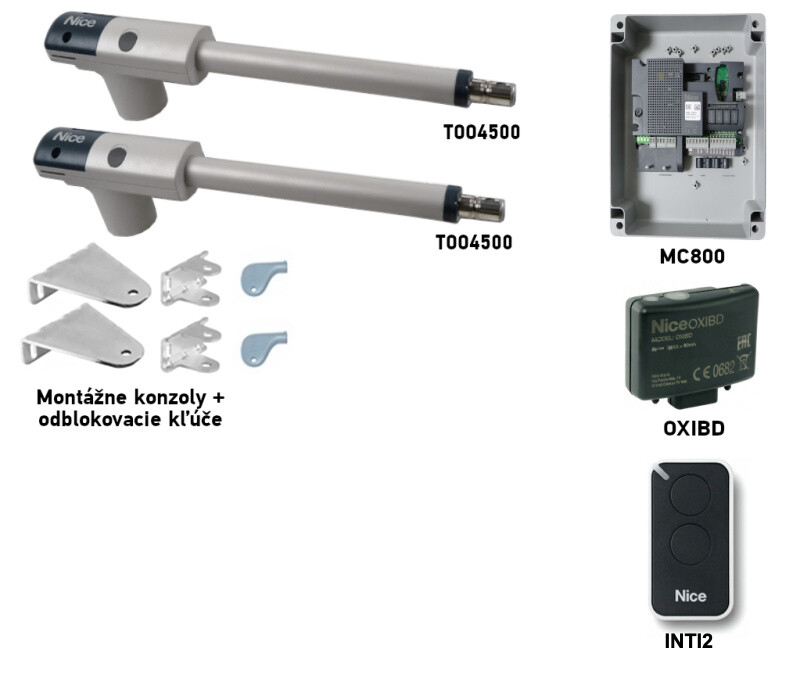

Kits para una o dos hojas
El motor independiente está diseñado para una hoja. Para una puerta de dos hojas se necesitan dos accionamientos. A los lados, compare los kits de 230 V con unidad MC800 y distintos equipamientos; en el centro se muestra un motor alternativo independiente de 24 V.
| Kits para 1 hoja | Kits para 2 hojas |
|---|---|
NICE TOO4500
Unidad de control MC800, Kit básico Con fotocélulas Con accesorios | NICE TOO4500
Unidad de control MC800, Kit básico Con fotocélulas Con accesorios |
Los límites de longitud y peso se evalúan para cada hoja por separado, junto con la geometría de montaje. Complete el kit básico con los elementos de seguridad necesarios antes de usarlo; consulte la sección accesorios compatibles.
Montaje de los soportes y geometría de la hoja
Antes de anclar, determine la posición de la bisagra, de los soportes trasero y delantero y el ángulo de apertura deseado. Las dimensiones A/B del esquema determinan el recorrido y las fuerzas. El poste y el anclaje deben soportar la carga; si cambia la posición de la bisagra o la dimensión del poste, ajuste los soportes o elija soportes alargados adecuados para conservar la geometría necesaria. La dimensión del perfil por sí sola no lo garantiza.
| Apertura | A | B |
|---|---|---|
| 90° | 200 mm | 250 mm |
| 110° | 170 mm | 170 mm |
Para el modelo concreto, consulte dimensiones de los soportes de anclaje TOO4500. Al abrir hacia fuera, normalmente se necesita una fijación distinta o alargada; el instalador debe volver a comprobar A, B, C y el movimiento libre en todo el recorrido.
Dimensión C con la puerta cerrada
Con la hoja cerrada, mida la distancia C < 1 300 mm. El valor debe ser inferior al límite indicado; no puede ser igual ni superior. También debe respetarse la combinación A/B elegida.
Fije el soporte trasero a la estructura portante, desbloquee el motor, extienda el vástago e instale provisionalmente el soporte delantero. Una vez nivelado el motor, compruebe todo el recorrido manual. Solo entonces fije definitivamente los soportes. Tanto en la posición abierta como en la cerrada debe haber topes mecánicos de la puerta; el final de carrera del vástago no los sustituye.
Conexión del motor de 230 V
La conexión debe realizarla un técnico cualificado con la alimentación desconectada. El cable pasa por el prensaestopas y la abrazadera; el conductor de protección PE se conecta al motor según el esquema. Los conductores del motor y el condensador correspondiente se conectan a los terminales indicados en la placa del modelo de centralita y en la etiqueta del componente. En MC800/MCA5R30, conecte un motor a M2; si hay dos motores, asigne M1/M2 según el orden de movimiento. Las fotocélulas de baja tensión no se conectan a los terminales del motor.
Para MC800/MCA5R30, consulte conexión de los motores M1/M2 y cableado de la centralita.
Prueba antes del primer uso
Compruebe que el movimiento manual sea libre, que las fijaciones estén firmes, que ambos topes funcionen y que el motor gire en el sentido correcto. Según NICE, con el accionamiento desbloqueado, la hoja debe poder moverse manualmente en ambos sentidos con una fuerza máxima de 390 N. A continuación, siguiendo las instrucciones de la centralita instalada, pruebe las fotocélulas, STOP, los comandos y la respuesta ante obstáculos. En las instalaciones con MC800, el fabricante también exige bandas de seguridad; las fotocélulas por sí solas no las sustituyen. El motor no incorpora programación de radio ni aprendizaje del recorrido; para MC800, consulte mando a distancia y aprendizaje del movimiento de las hojas.
Si la centralita instalada tiene un regulador de fuerza Force-F, no lo ajuste al 100 % sin un motivo específico. Si aproximadamente el 75 % no es suficiente, póngase en contacto con el servicio de asistencia técnica. En la MC800/MCA5R30 actual, la fuerza se ajusta según las instrucciones de esta placa; no aplique el procedimiento con potenciómetro de ajuste. El ajuste de fuerza no sustituye la medición ni la prueba de seguridad de toda la puerta.
Conexión de accesorios con MC800 y placa MCA5R30
El siguiente esquema de conexión se aplica a MC800/MCA5R30 en los kits con esta centralita. Los terminales para accesorios pertenecen a la centralita, no al motor. Si utiliza otra centralita, siga su propio esquema. Desconecte la alimentación de red antes de trabajar.
| Accesorios | Terminales, alimentación y polaridad |
|---|---|
Alimentación auxiliar | En la MCA5R30, terminal 3 = 0 V (−) y terminal 4 = +24 V DC y punto común de las entradas. El límite total de consumo para los accesorios alimentados es de 200 mA; compruebe el consumo y la tensión admitida de cada producto. |
Fotocélulas con relé EPM | Con Standby desactivado y sin prueba de fotocélulas, alimente el transmisor TX y el receptor RX desde el terminal 4 (+24 V DC) y el terminal 3 (−). Contacto libre de tensión C–NC del receptor entre 4 (común) y la entrada correspondiente 8/PHOTO, 9/PHOTO1 o 10/PHOTO2. El contacto no tiene +/−. Las entradas AUX deben configurarse en el modo de fotocélulas con relé; en el modo de finales de carrera tienen otra función. |
EPM con Standby activado | Según el esquema MCA5R30, alimente TX y RX entre el borne 4 (+24 V DC) y el borne 5 (OutSTB, retorno conmutado). En las fotocélulas EPM, 1 = +, 2 = retorno. OutSTB es de 24 V, máximo 4 W y se desconecta en Standby; no utilice el borne 5 como negativo permanente. El contacto C–NC de RX va entre 4 y la entrada PHOTO correspondiente. |
EPM con fototest | Según el esquema de fototest, conecte TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). El receptor recibe alimentación permanente: RX 1 → 4 (+), RX 2 → 3 (−). El contacto C–NC de RX permanece entre 4 y la entrada PHOTO correspondiente. No sobrecargue OutSTB ni lo utilice a la vez para otra carga; una vez conectado, realice el aprendizaje y compruebe la función de seguridad. |
Fotocélulas BlueBUS | Compatibles EPMB conéctelas con dos hilos a los bornes 6 y 7 de BlueBUS. + y − no tienen polaridad. Configure la dirección y, después de añadir o retirar un elemento, inicie el aprendizaje de los dispositivos. |
STOP y contactos de mando | Entrada sin tensión 12/STOP acepta el tipo de elemento conectado: NO, NC o 8,2 kΩ; el estado se aprende. 13/SbS, 14/OPEN y 15/CLOSE utilizan un contacto NO conectado a el borne 4 (común). Estos contactos no tienen +/−; no aplique tensión externa a las entradas. Lo mismo se aplica al relé de un interruptor de llave o de un receptor externo. |
Luz intermitente ELAC | NICE ELAC conéctela a la salida FLASH prevista para una luz intermitente independiente: salida conmutada de 120/250 V AC, máximo 21 W. Es una salida de red; no tiene +/−. No debe confundirse con los bornes de 24 V para accesorios. |
Cerradura eléctrica | Bornes 1–2 / EL: 12 V AC, máximo 15 VA. La salida de corriente alterna no tiene +/−; compruebe las especificaciones de la cerradura. |
Receptor de radio | OXIBD se instala en el conector SM; no utilice para ello los bornes de alimentación 3/4 ni BlueBUS. La antena se conecta según las indicaciones del receptor, no a los bornes del motor. |
Si las entradas AUX 8–11 se utilizan para los finales de carrera, su función difiere de la de las entradas PHOTO. Al cambiar las fotocélulas o el cableado, repita el aprendizaje correspondiente y compruebe la parada y la respuesta de la puerta. El procedimiento detallado está en el manual de la central MC800.
Fotocélulas con relé en modo Standby
Fotocélulas con relé y fototest
Accesorios compatibles
Los accesorios se conectan a la central de control seleccionada, no directamente al cuerpo del motor. La elección de fotocélulas, receptor de radio, luz intermitente y cerradura depende de las salidas y los conectores que realmente tenga la placa instalada.
| Qué | Por qué | Tipo |
|---|---|---|
| Central de control | Controla uno o dos motores de 230 V. Elíjala según el número de hojas y el equipamiento de la puerta. |
|
| Luz intermitente | Advierte del movimiento de la puerta mediante destellos. Elija la alimentación según la salida de la central instalada. |
|
| Fotocélulas | Protegen la zona de la puerta. La MC800/MCA5R30 admite contacto de relé y BlueBUS, mientras que la MC200 tiene una entrada PHOTO de relé; determine la alimentación, el direccionamiento y la respuesta según la placa elegida. Los tipos de la derecha son alternativas según el cableado. | |
| Bordes de seguridad | Son necesarios junto con las fotocélulas en una instalación con MC800. Elija el tipo de borde y el método de conexión según la entrada STOP de la placa instalada. |
|
| Emisor | Control remoto. Elija la codificación según el receptor de radio instalado; que la frecuencia sea la misma no es suficiente. Para MC800, consulte receptor y mandos. | |
| Receptor | El receptor de radio y otras interfaces dependen de la centralita concreta. El módulo enchufable SM se utiliza con MC800; con MC200, compruebe la radio y las opciones de conexión propias de la centralita. |
|
| Antena | Mejora el alcance del receptor; la conexión depende del módulo de radio instalado. | |
| Teclado | Acceso mediante código. EDSWG requiere un receptor de radio adecuado; el BlueBUS EDSB es para MC800 con esta interfaz, no automáticamente para MC200. | |
| Selector de llave | Accionamiento con llave desde un punto fijo; conecte el contacto a una entrada de mando adecuada de la centralita. | |
| Lectores de tarjetas | Acceso con tarjeta o llavero. ETPB utiliza BlueBUS MC800; no conecte este tipo directamente al MC200. |
|
| Cerraduras eléctricas | La cerradura ayuda a mantener la hoja cerrada, especialmente si es más larga. PLA10/PLA11 son opcionales; compruebe la alimentación y la temporización según la central y la puerta en cuestión. Para MC800, consulte salida EL. |
|
Desbloqueo manual en caso de corte del suministro eléctrico
Abra la tapa de goma, introduzca la llave suministrada y gírela 90° en el sentido de las agujas del reloj. A continuación, puede mover la puerta manualmente. Para volver a bloquearla, coloque la hoja aproximadamente a media apertura y gire la llave 90° en sentido contrario a las agujas del reloj. Compruebe que esté bloqueada antes de accionar el motor.
Mantenimiento y seguridad
A más tardar seis meses después de la puesta en servicio, haga revisar el motor y la puerta. Con la alimentación desconectada, un técnico revisará los soportes, los tornillos, la corrosión, las piezas móviles, los topes y los dispositivos de seguridad; después realizará una prueba de funcionamiento. No utilice la puerta si presenta daños o una resistencia inusual.
Datos técnicos del motor
| Parámetro | Valor |
|---|---|
| Modelo de motor | TOO4500 |
| Tensión del motor | 230 V AC / 50 Hz |
| Longitud máxima de una hoja | 4,5 m |
| Peso máximo de una hoja | 250 kg |
| Potencia nominal / máxima | 250 / 340 W |
| Corriente nominal / máxima | 1,1 / 1,5 A |
| Fuerza nominal / máxima | 300 / 2 000 N |
| Velocidad de desplazamiento | 0,016 m/s |
| Carrera del pistón | 500 mm |
| Límite de funcionamiento | 24 ciclos/h |
| Grado de protección | IP54 |
| Temperatura de funcionamiento | −20 a +50 °C |
| Peso del motor únicamente | 6 kg |

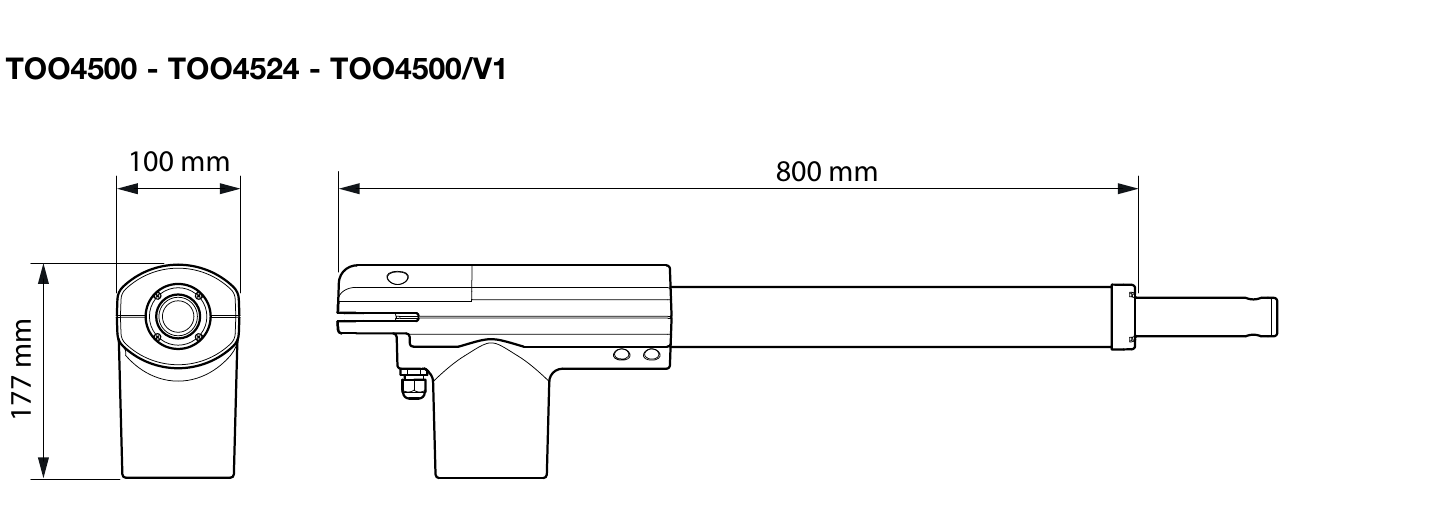

| Dimensiones del motor | 800 × 100 × 177 mm |
Los valores de 340 W y 2 000 N son máximos, no nominales. El peso de 6 kg corresponde únicamente al motor; el peso del paquete enviado puede variar.
