Descripción del producto NICE TOO TOO3000 - motor independiente para una hoja de 3 m/300 kg
NICE TOO3000 es un actuador electromecánico independiente actuador para una hoja de puerta batiente de 3 m y hasta 300 kg. El motor es de 230 V AC; no es la versión de 24 V. Es irreversible y, en caso de corte del suministro eléctrico, se desbloquea con una llave. Central de control y los elementos de seguridad se eligen teniendo en cuenta la puerta completa.
| Navegación rápida | |
|---|---|
| Selección | Central de control |
| Kits | Instalación |
| Medida C | Conexión |
| Prueba | Accesorios |
| Desbloqueo | Mantenimiento |
| Parámetros | Manual |
| Accesorios – bornes y polaridad | Manual en PDF |
Cuándo elegir este actuador
Los límites de 3 m y 300 kg se aplican a una sola hoja, pero no bastan por sí solos para determinar si el actuador es adecuado. También influyen la resistencia al movimiento, la posición de las bisagras, el tipo de relleno, el viento y la geometría de instalación.
Para la versión de 230 V, el fabricante indica un máximo de 24 ciclos por hora. Si se utiliza con mayor frecuencia, hay que evaluar la puerta completa y comprobar que el régimen de funcionamiento sea adecuado.
Central de control para motor de 230 V
Actual MC800 con placa MCA5R30 controla uno o dos motores. MC200 es la opción actual para un motor. Por tanto, para una puerta de dos hojas, utilice una central adecuada para dos motores. En nuestros kits actuales para TOO3000 se incluye la MC800; antes de conectar, compruebe siempre la composición del kit concreto.
En instalaciones existentes con una central más antigua, A60, A400, A6 o A6F utilice el manual de la placa realmente instalada. La sustitución actual de estas centrales es la MC800. Su manual es válido para MC800/MCA5R30. La tensión del motor, la alimentación de red de la central y la salida de baja tensión para accesorios son circuitos distintos.

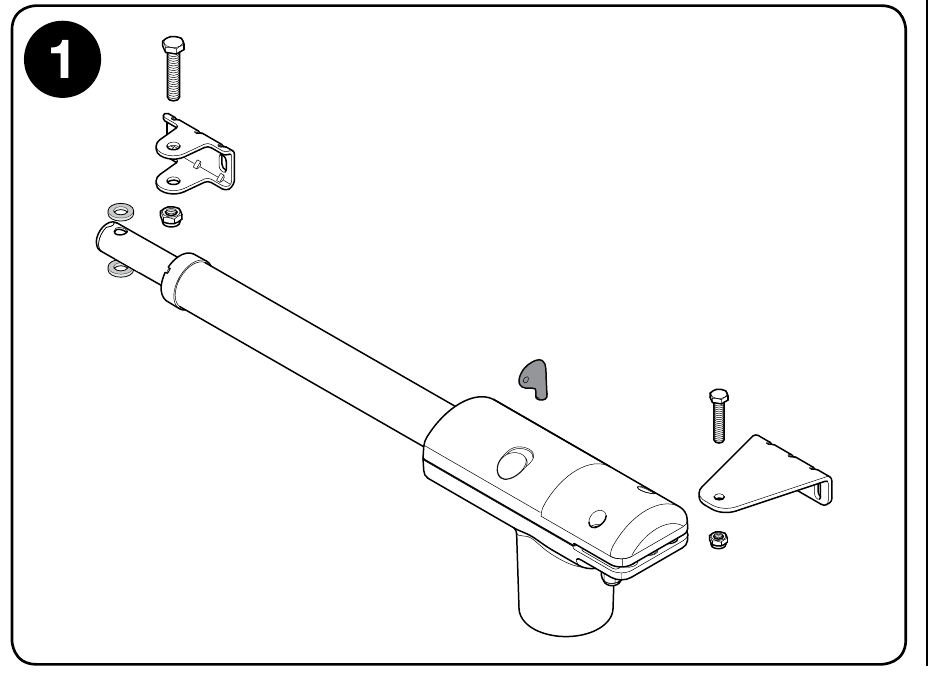

La imagen muestra las piezas básicas del motor y los soportes. Antes de la instalación, compruebe el contenido del paquete recibido. La central de control y los dispositivos de seguridad se eligen por separado o según el equipamiento del kit completo.

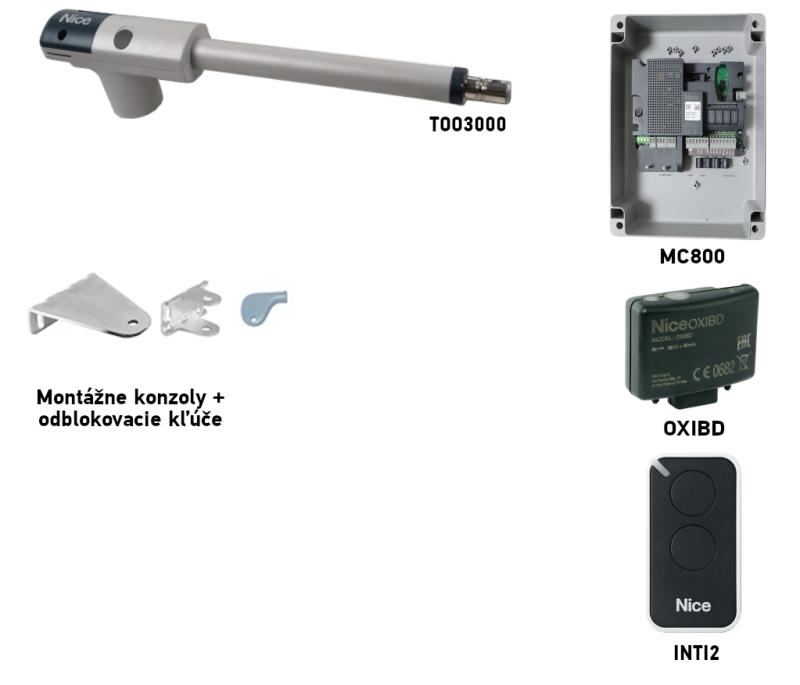

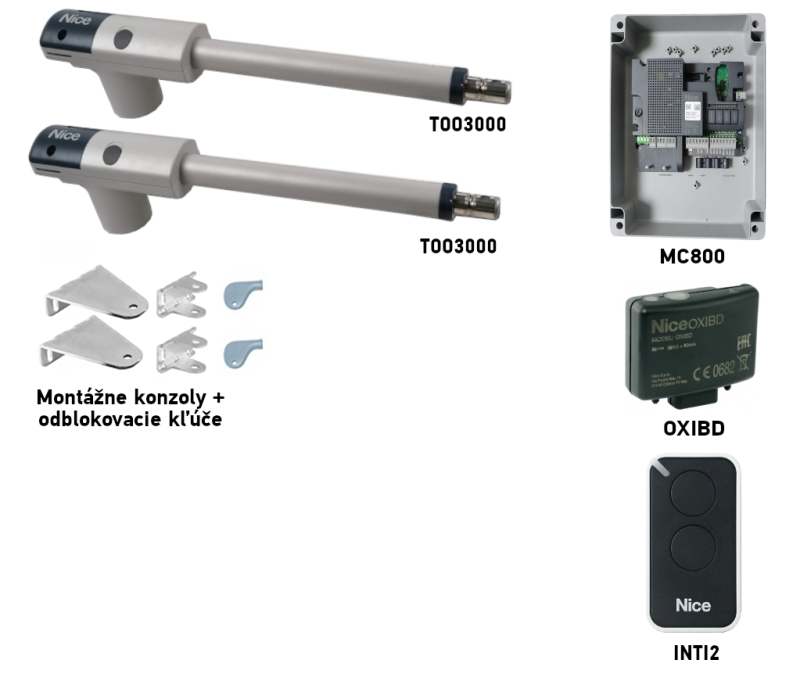

Kits para una o dos hojas
El motor independiente está destinado a una sola hoja. Para una puerta de dos hojas se necesitan dos actuadores. A los lados se muestran kits de 230 V con central MC800 y distintos niveles de equipamiento; en el centro, un motor alternativo independiente de 24 V.
| Kits para 1 hoja | Kits para 2 hojas |
|---|---|
NICE TOO3000
Central MC800, Kit básico Con fotocélulas Con accesorios | NICE TOO3000
Central MC800, Kit básico Con fotocélulas Con accesorios |
Los límites de longitud y peso se evalúan por separado para cada hoja, junto con la geometría de instalación. Complete el kit básico con los elementos de seguridad necesarios antes de utilizarlo; encontrará información sobre su selección y conexión en la sección accesorios compatibles.
Montaje de las escuadras y geometría de la hoja

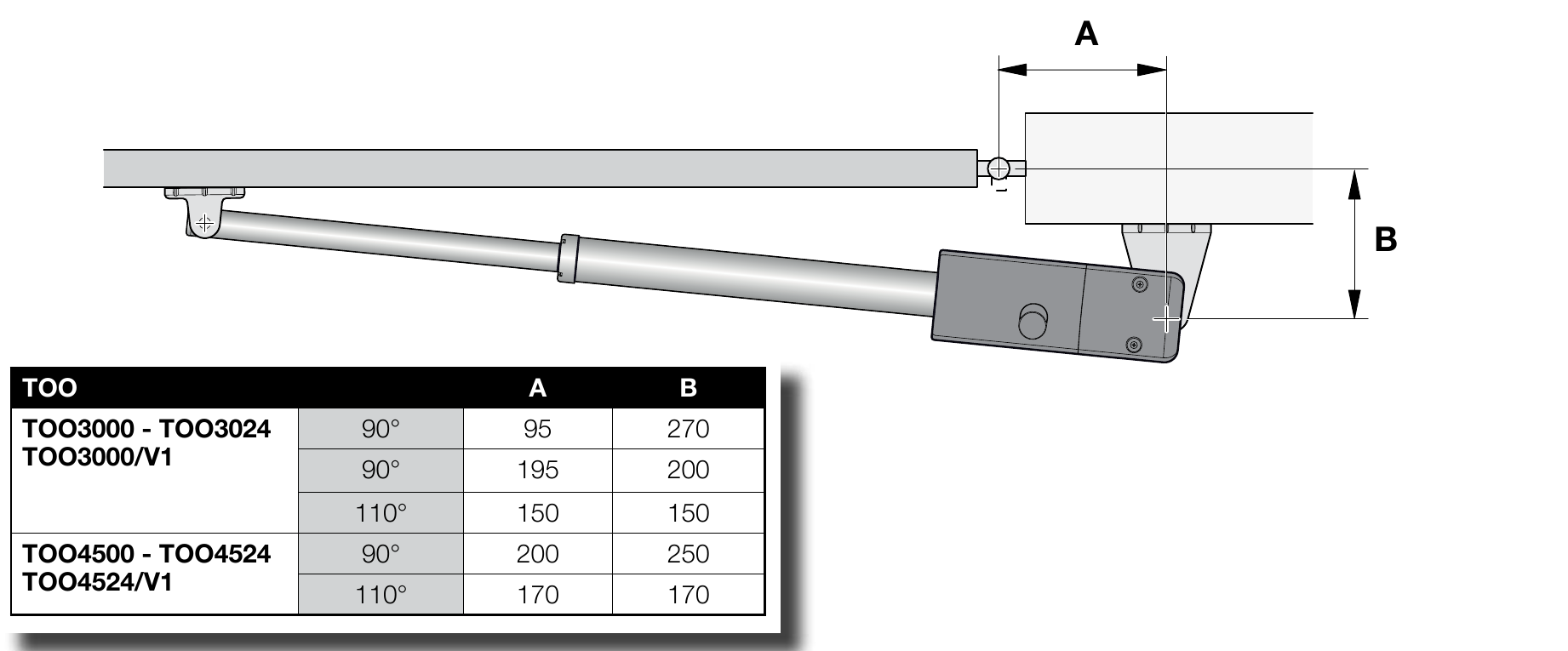

Antes de anclar, determine la posición de la bisagra, de la escuadra trasera y de la delantera, así como el ángulo de apertura deseado. Las dimensiones A/B del esquema determinan la trayectoria del movimiento y las fuerzas. Tanto el poste como los anclajes deben soportar la carga; si cambia la posición de la bisagra o la dimensión del poste, ajuste las escuadras o elija escuadras alargadas adecuadas para mantener la geometría necesaria. La dimensión del perfil por sí sola no lo garantiza.
| Apertura | A | B |
|---|---|---|
| 90° | 95 mm | 270 mm |
| 90° | 195 mm | 200 mm |
| 110° | 150 mm | 150 mm |
Para el modelo concreto, consulte dimensiones de las escuadras de anclaje TOO3000. Para la apertura hacia el exterior, normalmente se necesita una fijación distinta o alargada; el instalador debe volver a comprobar A, B, C y el movimiento libre a lo largo de todo el recorrido.

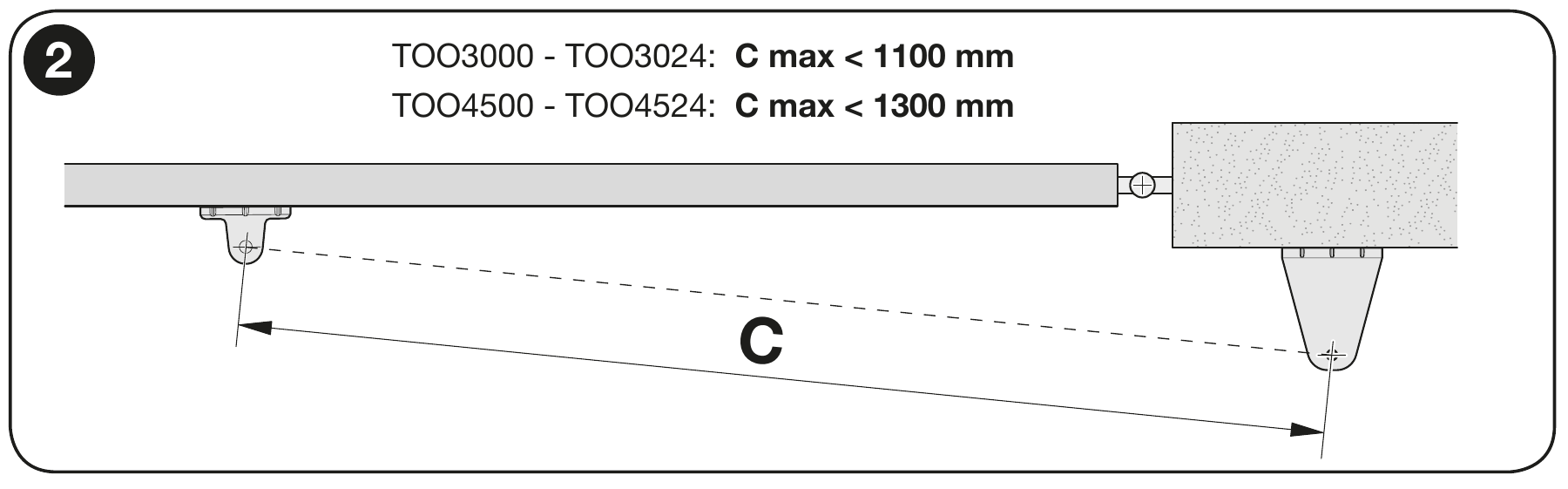

Dimensión C con la puerta cerrada
Con la hoja cerrada, mida la distancia C < 1 100 mm. El valor debe ser inferior al límite indicado; no puede igualarlo ni superarlo. También debe respetarse la combinación A/B elegida.

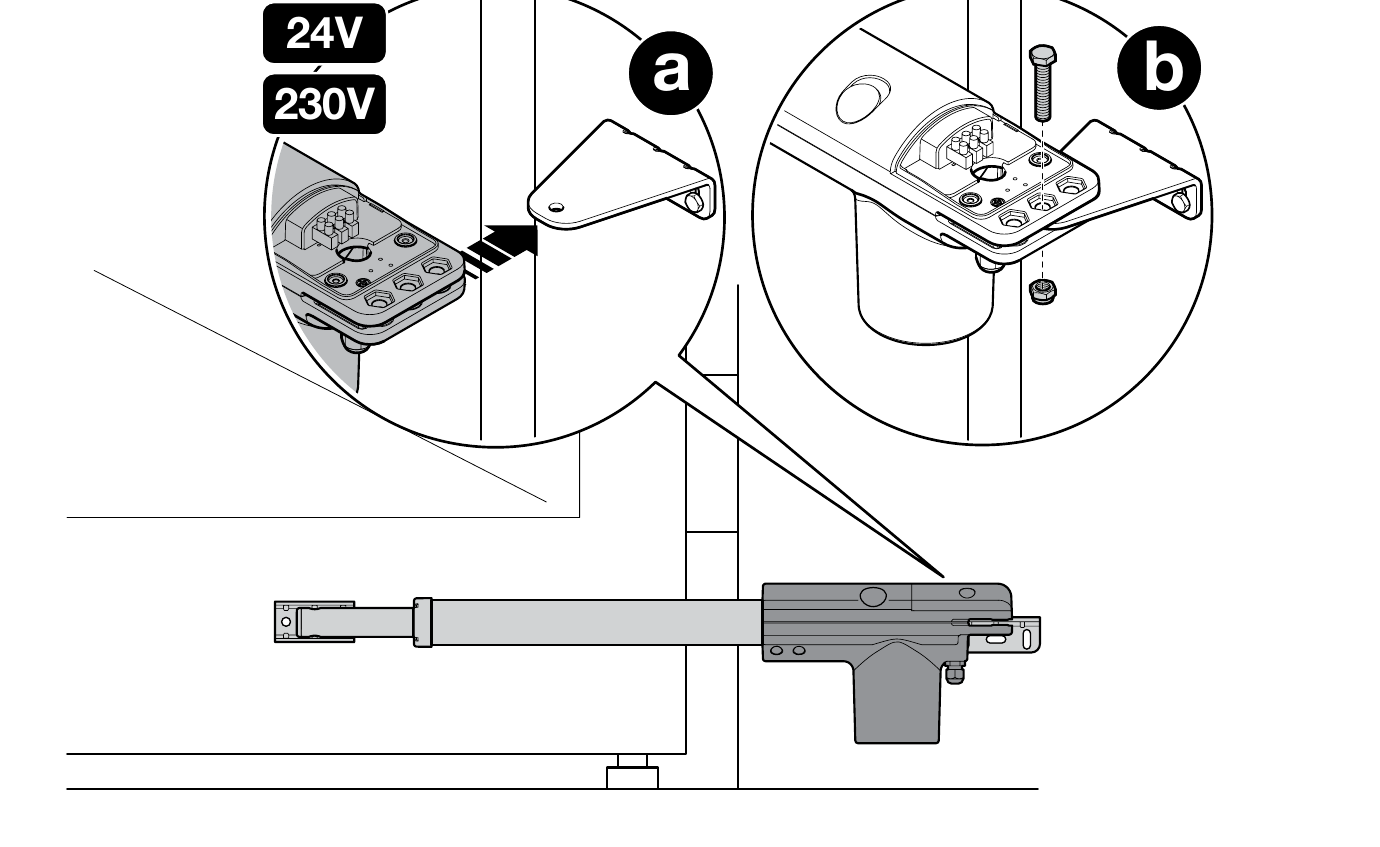

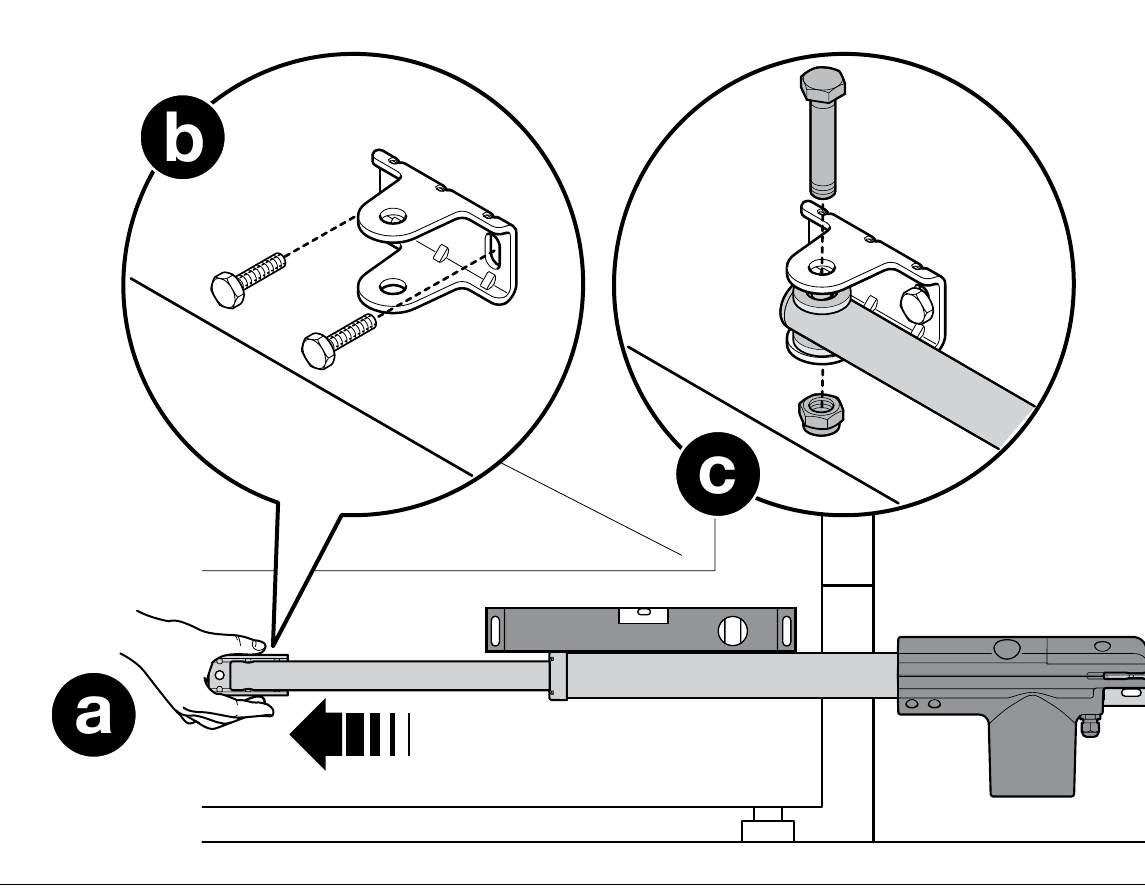

Fije la escuadra trasera a la estructura portante y desbloquee el motor desbloquee, extienda el pistón y coloque primero la escuadra delantera de forma provisional. Una vez alineado el motor, compruebe todo el recorrido manual. Solo entonces fije definitivamente las escuadras. Tanto en la posición abierta como en la cerrada debe haber topes mecánicos de la puerta; el final de carrera del pistón no los sustituye.
Conexión del motor de 230 V

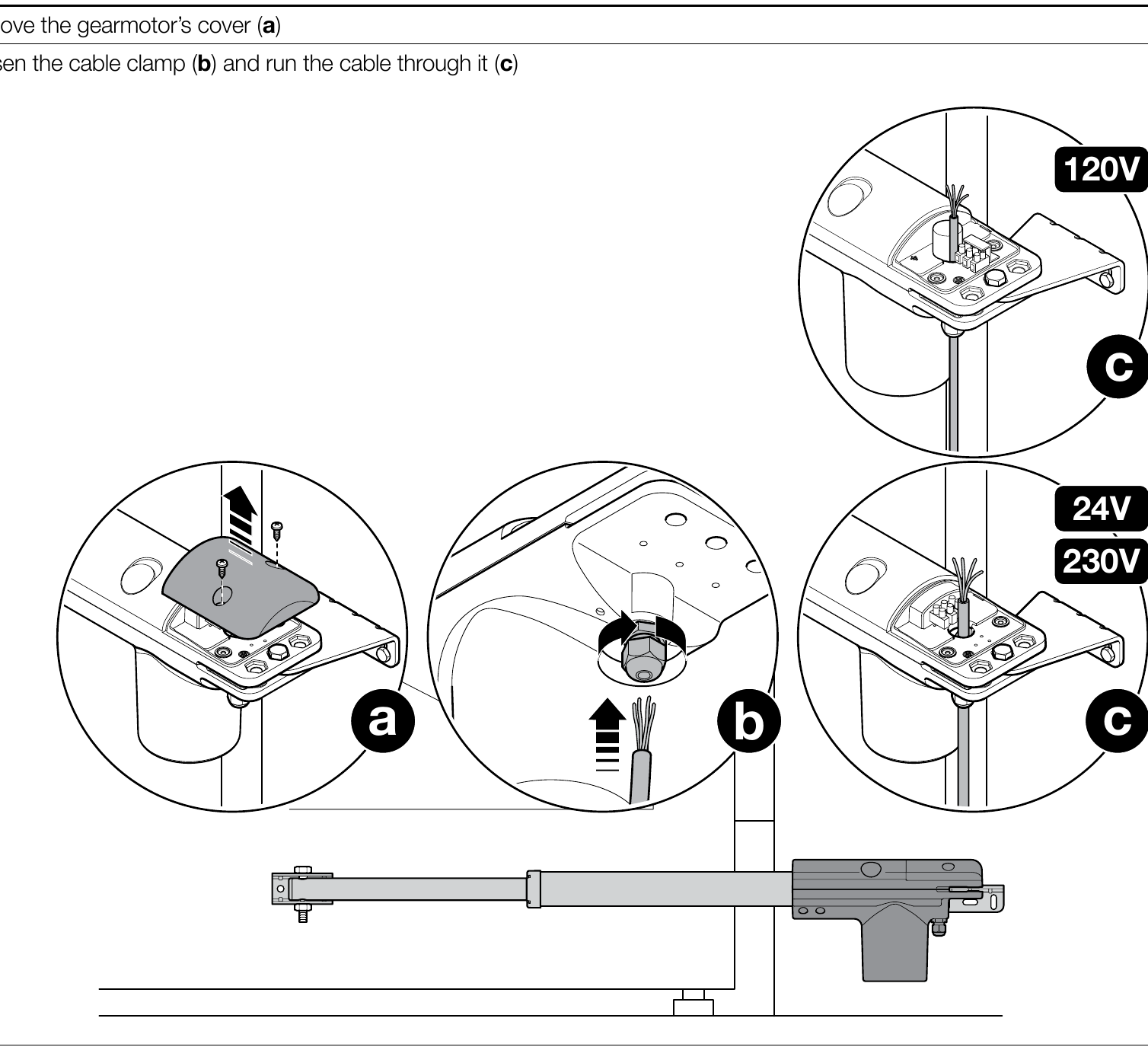

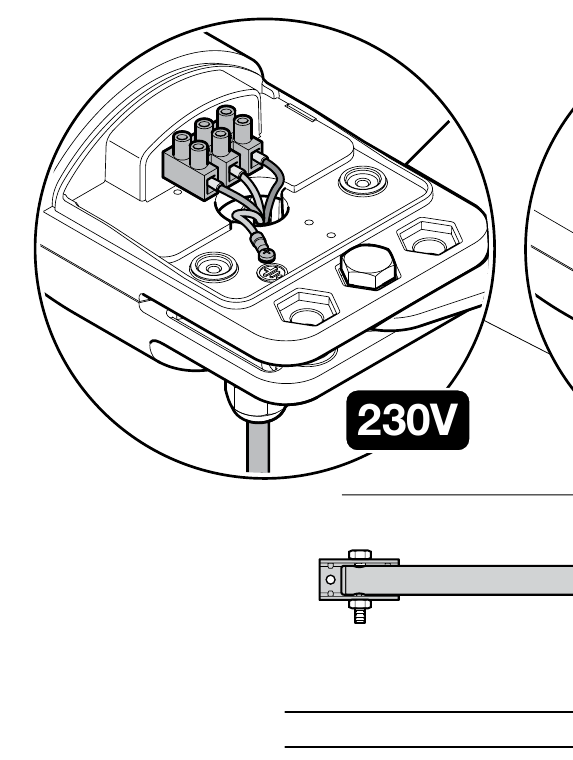

La conexión debe realizarla un técnico cualificado con la alimentación desconectada. El cable pasa por el pasacables y la abrazadera; conecte el conductor de protección PE al motor según el esquema. Conecte los cables del motor y el condensador correspondiente según los bornes de la placa concreta y la etiqueta del componente. En MC800/MCA5R30, conecte un motor a M2; si hay dos motores, asigne M1/M2 según el orden de movimiento. Las fotocélulas de baja tensión no se conectan a los bornes del motor.
Para MC800/MCA5R30, consulte conexión de los motores M1/M2 y cableado de la unidad de control.
Prueba antes del primer uso

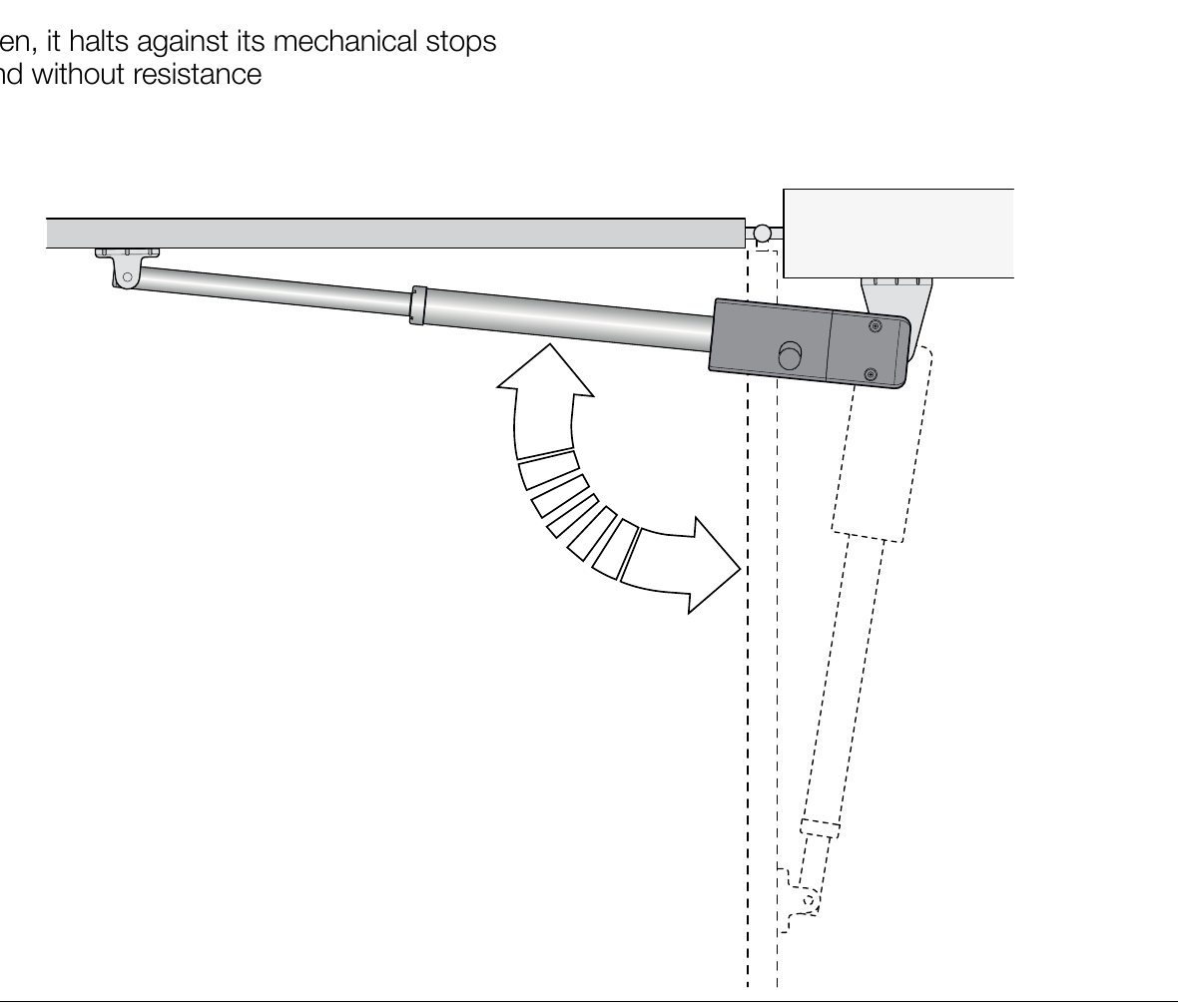

Compruebe que el movimiento manual sea libre, que las fijaciones estén firmes, que ambos topes funcionen y que el motor gire en el sentido correcto. Según NICE, con el accionamiento desbloqueado, la hoja debe poder moverse manualmente en ambas direcciones aplicando una fuerza máxima de 390 N. A continuación, pruebe según el manual de la unidad de control instalada fotocélulas, STOP, los comandos y la respuesta ante obstáculos. En una instalación con MC800, el fabricante también exige bandas de seguridad; las fotocélulas por sí solas no las sustituyen. El motor no incorpora programación de radio ni aprendizaje del recorrido; para MC800, consulte control por radio y aprendizaje del movimiento de las hojas.

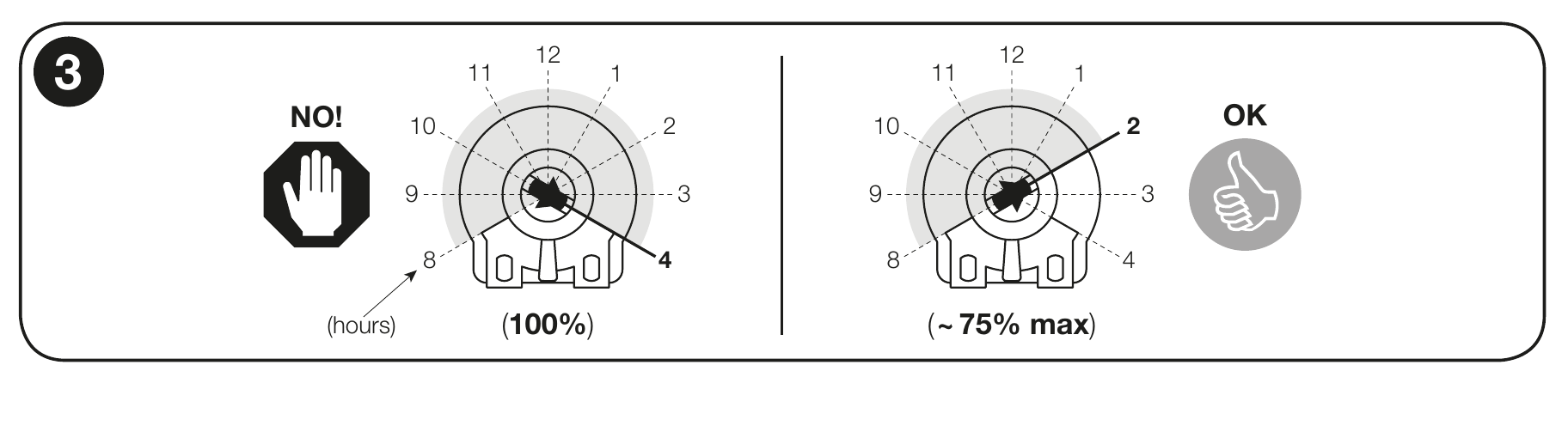

Si la unidad de control instalada dispone de un regulador de fuerza Force-F, no lo ajuste al 100 % sin un motivo justificado. Si aproximadamente el 75 % no es suficiente, póngase en contacto con servicio de asistencia técnica. En la MC800/MCA5R30 actual, la fuerza se ajusta según las instrucciones de esta placa; no aplique a esta placa el procedimiento del potenciómetro de ajuste. El ajuste de la fuerza no sustituye la medición ni la prueba de seguridad de la puerta completa.
Conexión de accesorios en MC800 con placa MCA5R30
El siguiente esquema de conexión se aplica a MC800/MCA5R30 en kits con esta unidad de control. Los bornes de los accesorios pertenecen a la unidad de control, no al motor en sí. Si utiliza otra unidad de control, siga su propio esquema. Desconecte la alimentación de red antes de realizar trabajos.
| Accesorios | Bornes, alimentación y polaridad |
|---|---|
Alimentación auxiliar | En la MCA5R30, el borne 3 = 0 V (−) y borne 4 = +24 V DC y el punto común de las entradas. El límite común para los accesorios alimentados es de 200 mA; compruebe el consumo y la tensión admisible de cada producto. |
Fotocélulas de relé EPM | Con Standby desactivado y sin fototest, alimente el transmisor TX y el receptor RX desde el borne 4 (+24 V DC) y y el borne 3 (−). Contacto libre de potencial C–NC del receptor, conéctelo entre 4 (común) y la entrada correspondiente 8/PHOTO, 9/PHOTO1 o 10/PHOTO2. El contacto no tiene +/−. Las entradas AUX deben configurarse en modo de fotocélulas con relé; en modo de finales de carrera tienen otra función. |
EPM con Standby activado | Según el esquema MCA5R30, alimente TX y RX entre el borne 4 (+24 V DC) y el borne 5 (OutSTB, línea de retorno conmutada). En las fotocélulas EPM, 1 = +, 2 = línea de retorno. OutSTB es 24 V, máximo 4 W y se desconecta en Standby; no utilice el borne 5 como negativo permanente. El contacto C–NC de RX se conecta entre 4 y la entrada PHOTO correspondiente. |
EPM con fototest | Según el esquema del fototest, conecte TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). El receptor recibe alimentación permanente: RX 1 → 4 (+), RX 2 → 3 (−). El contacto C–NC de RX permanece entre 4 y la entrada PHOTO correspondiente. No sobrecargue OutSTB ni lo utilice a la vez para otra carga; tras la conexión, realice el aprendizaje y compruebe la función de seguridad. |
Fotocélulas BlueBUS | Compatibles EPMB conéctelas con dos hilos a los bornes 6 y 7 de BlueBUS. + y − no tienen polaridad. Configure la dirección y, después de añadir o retirar un elemento, inicie el aprendizaje de los dispositivos. |
STOP y contactos de mando | Entrada libre de potencial 12/STOP acepta NO, NC o 8,2 kΩ según el elemento conectado; el estado se aprende. 13/SbS, 14/OPEN y 15/CLOSE utilizan un contacto NO respecto al borne 4 (común). Estos contactos no tienen +/−; no aplique tensión externa a las entradas. También se aplica al relé de un selector de llave o de un receptor externo. |
Luz intermitente ELAC | NICE ELAC conéctela a la salida FLASH prevista para una luz intermitente autónoma: salida conmutada de 120/250 V AC, máximo 21 W. Es una salida de red; no tiene +/−. No debe confundirse con los bornes de 24 V para accesorios. |
Cerradura eléctrica | Bornes 1–2 / EL: 12 V AC, máximo 15 VA. La salida de corriente alterna no tiene +/−; compruebe las especificaciones de la cerradura. |
Receptor de radio | OXIBD se instala en el conector SM; no utilice para ello los bornes de alimentación 3/4 ni BlueBUS. La antena se conecta según las indicaciones del receptor, no a los bornes del motor. |
Si las entradas AUX 8–11 se utilizan para finales de carrera, su función es distinta de la de las entradas PHOTO. Si cambia las fotocélulas o el cableado, repita el aprendizaje correspondiente y compruebe la parada y la respuesta de la puerta. El procedimiento detallado se encuentra en el manual de la central MC800.

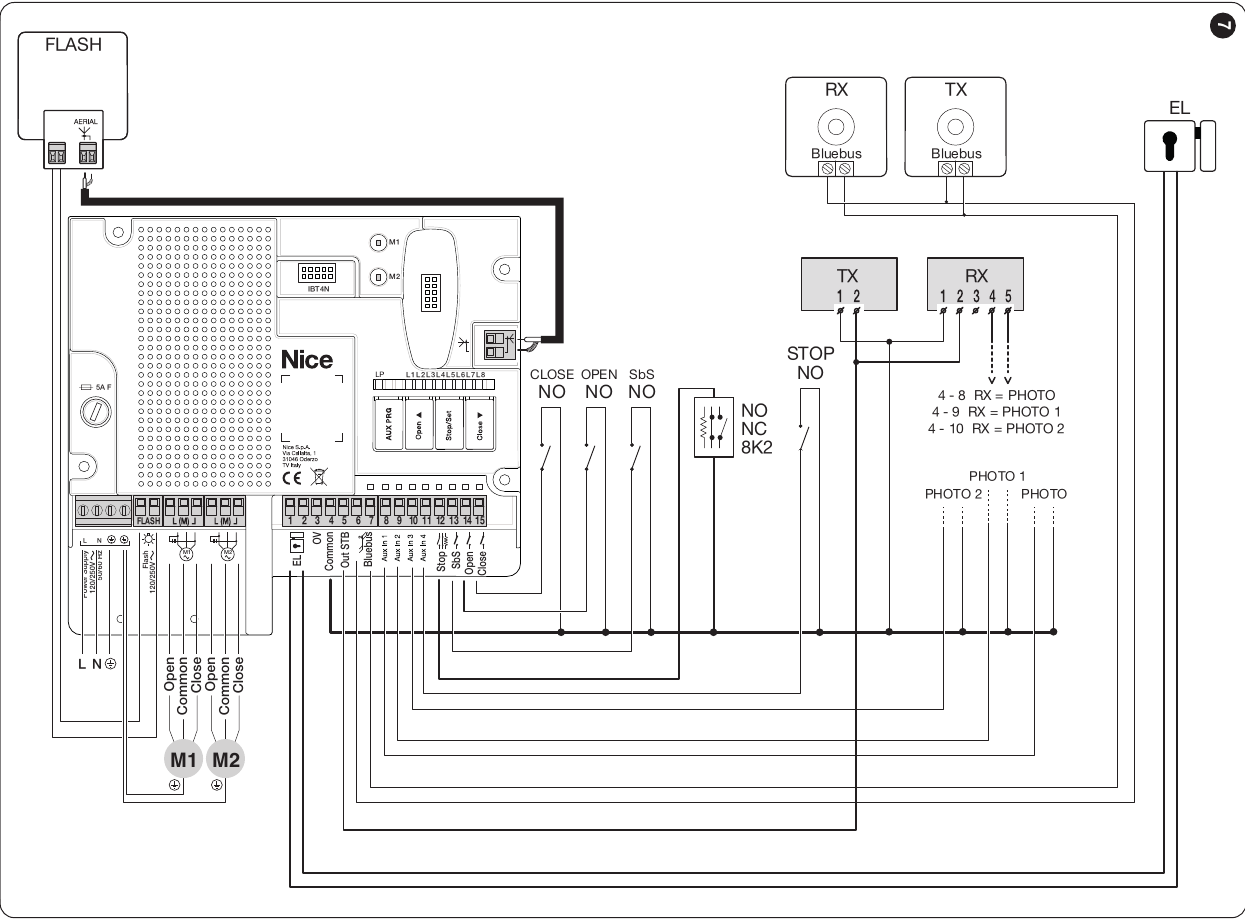

Fotocélulas con relé en modo Standby

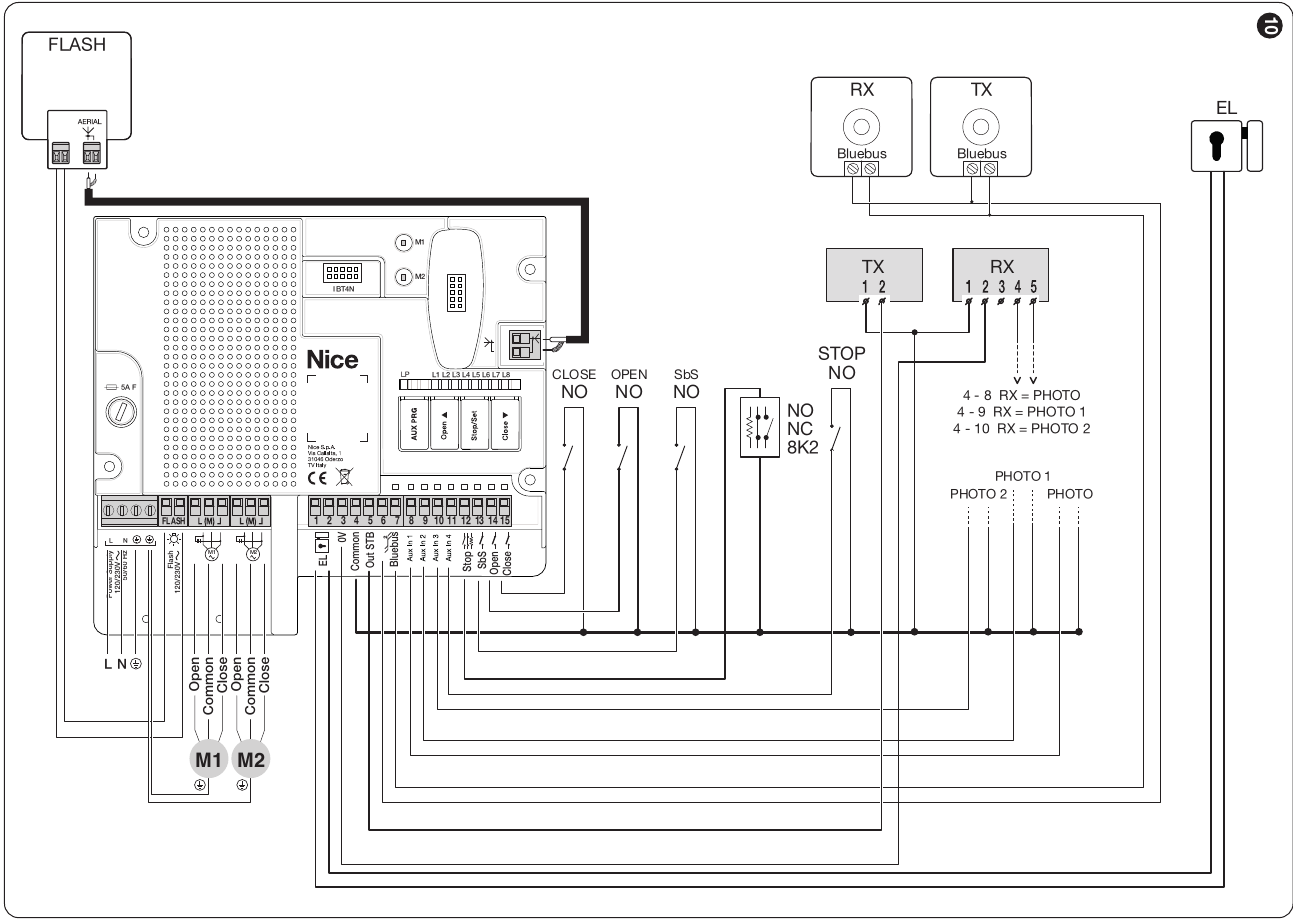

Fotocélulas con relé y fototest
Accesorios compatibles
Los accesorios se conectan a la central seleccionada, no directamente al cuerpo del motor. La elección de fotocélulas, receptor de radio, luz intermitente y cerradura depende de las salidas y los conectores de la placa realmente instalada.
| Qué | Por qué | Tipo |
|---|---|---|
| Central de control | Controla uno o dos motores de 230 V. Elíjala según el número de hojas y el equipamiento de la puerta. |
|
| Luz intermitente | Advierte mediante destellos de que la puerta está en movimiento. Elija la alimentación según la salida de la central instalada. |
|
| Fotocélulas | Protegen la zona de la puerta. La MC800/MCA5R30 admite un contacto de relé y BlueBUS, la MC200 tiene una entrada PHOTO con relé; determine la alimentación, el direccionamiento y la respuesta según la placa elegida. Los tipos de la derecha son alternativas según el cableado. | |
| Bandas de seguridad | En una instalación con MC800, son necesarias además de las fotocélulas. Elija el tipo de banda y el método de conexión según la entrada STOP de la placa instalada. |
|
| Mando a distancia | Control remoto. Elija la codificación según el receptor de radio realmente instalado; la misma frecuencia por sí sola no es suficiente. Para MC800, consulte receptor y mandos a distancia. | |
| Receptor | El receptor de radio y otras interfaces corresponden a una centralita concreta. El módulo enchufable SM se utiliza con MC800; para MC200, compruebe la radio integrada y las opciones de conexión propias. |
|
| Antena | Mejora el alcance del receptor; la conexión depende del módulo de radio instalado. | |
| Teclado | Acceso mediante código. EDSWG requiere un receptor de radio adecuado; BlueBUS EDSB es para MC800 con esta interfaz, no necesariamente para MC200. | |
| Selector de llave | Mando con llave desde un punto fijo; conecte el contacto a una entrada de mando adecuada de la centralita. | |
| Lectores de tarjetas | Acceso con tarjeta o llavero. ETPB utiliza BlueBUS MC800; no conecte directamente este tipo a MC200. |
|
| Cerraduras eléctricas | La cerradura ayuda a mantener la hoja cerrada, especialmente si es larga. PLA10/PLA11 son opcionales; compruebe la alimentación y la temporización según la unidad de control y la puerta en cuestión. Para MC800, consulte salida EL. |
|

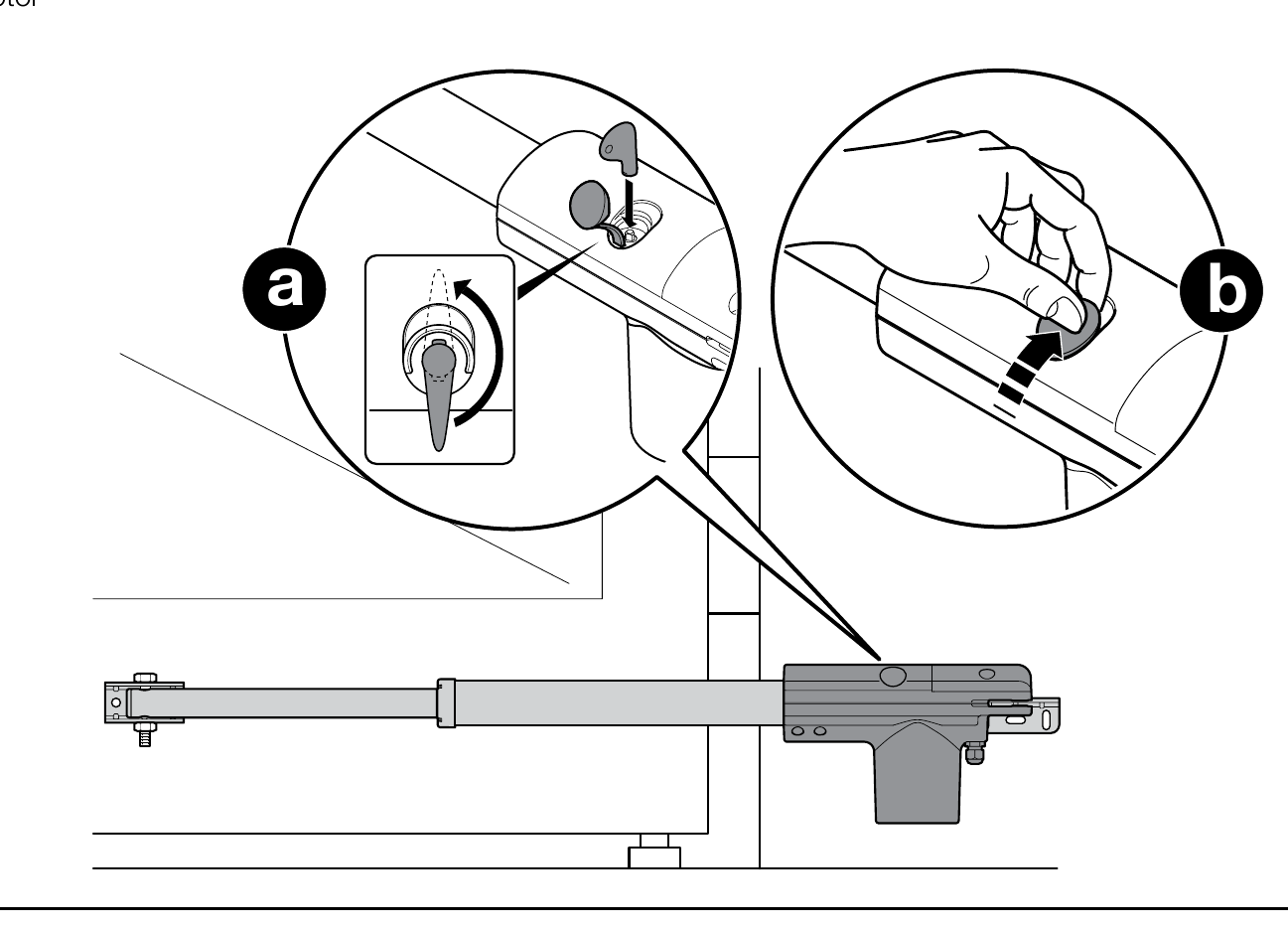

Desbloqueo manual en caso de corte del suministro eléctrico
Abra la tapa de goma, introduzca la llave suministrada y gírela 90° en el sentido de las agujas del reloj. A continuación, puede mover la puerta manualmente. Para volver a bloquearla, coloque la hoja aproximadamente a mitad de la apertura y gire la llave 90° en sentido contrario a las agujas del reloj. Compruebe que esté bloqueada antes de accionar el motor.
Mantenimiento y seguridad
A más tardar seis meses después de la puesta en servicio, haga revisar el motor y la puerta. Con la alimentación desconectada, un técnico comprobará los soportes, los tornillos, la corrosión, las piezas móviles, los topes y los dispositivos de seguridad; después realizará una prueba de funcionamiento. No utilice la puerta si está dañada o presenta una resistencia inusual.
Datos técnicos del motor
| Parámetro | Valor |
|---|---|
| Modelo de motor | TOO3000 |
| Tensión del motor | 230 V AC / 50 Hz |
| Longitud máxima de una hoja | 3 m |
| Peso máximo de una hoja | 300 kg |
| Potencia nominal / máxima | 250 / 340 W |
| Corriente nominal / máxima | 1,1 / 1,5 A |
| Fuerza nominal / máxima | 300 / 2 000 N |
| Velocidad de desplazamiento | 0,016 m/s |
| Carrera del pistón | 400 mm |
| Límite de funcionamiento | 24 ciclos/h |
| Grado de protección | IP54 |
| Temperatura de funcionamiento | −20 a +50 °C |
| Peso del motor solo | 6 kg |

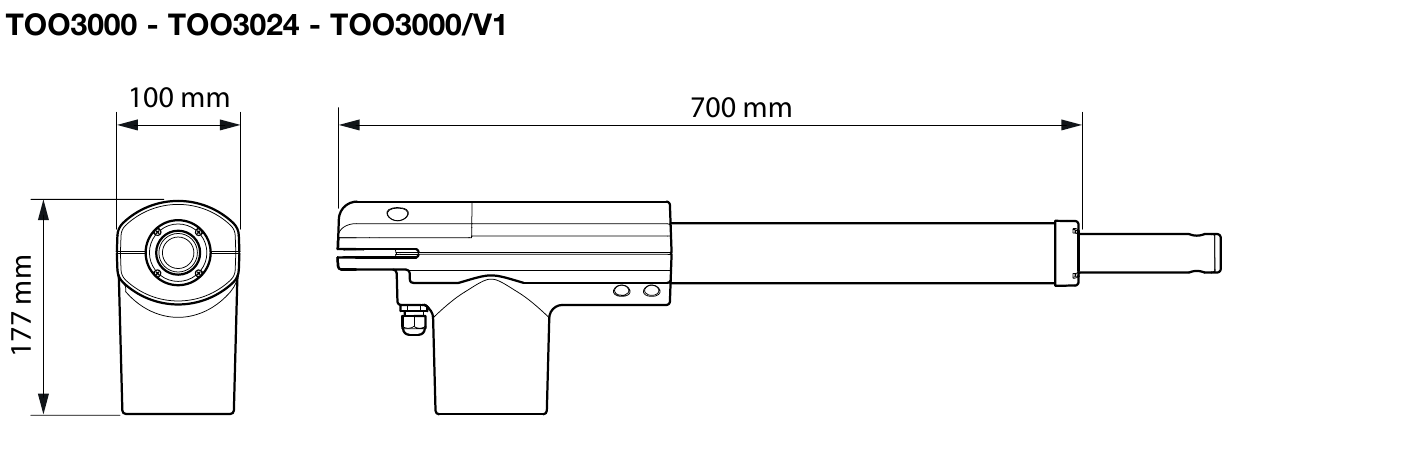

| Dimensiones del motor | 700 × 100 × 177 mm |
Los valores de 340 W y 2 000 N son máximos, no nominales. El peso de 6 kg corresponde únicamente al motor; el peso del paquete enviado puede variar.
