NICE BF - fotocélulas con conexión convencional (1 par)
TOP| Disponibilidad de productos: | reemplazado | El producto ya no se fabrica, pero afortunadamente ha sido sustituido por un modelo más reciente. |
|---|
Descripción del producto NICE BF - fotocélulas con conexión convencional (1 par)
¡Sustituto disponible!
Las fotocélulas con conexión clásica NICE BF han sido sustituidas por un modelo más reciente NICE EPM.
Exteriores fotocélulas de seguridad NICE BF se instalan una frente a la otra a lo ancho del paso de la puerta, o en cualquier tramo donde exista riesgo de que la puerta choque con un obstáculo. Generan un haz infrarrojo que, al interrumpirse, envía una señal a la puerta para detener su movimiento.
Constan de dos componentes sincronizados: transmisor TX y receptor RX.

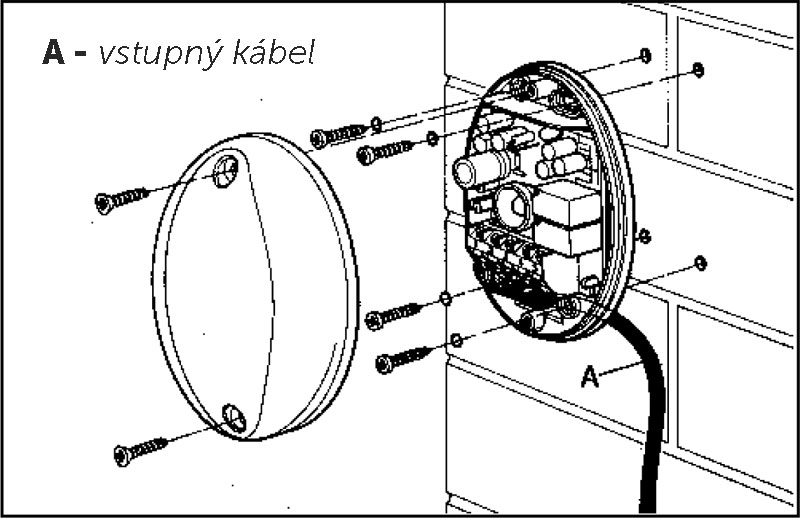

Se montan en una pared, muro, poste o cualquier superficie (montaje en superficie), a la misma altura y orientadas una hacia la otra. No requieren una alineación precisa; esta se puede comprobar fácilmente mediante el LED del receptor RX. La carcasa de las fotocélulas está fabricada en policarbonato resistente y duradero; es resistente a las interferencias de la radiación solar y a los impactos.
En caso de que se dañen las cubiertas de las fotocélulas, se puede comprar un par de cubiertas de repuesto.
Alcance de las fotocélulas NICE BF
Para evitar problemas por los reflejos de objetos cercanos, hay disponibles dos alcances para el haz infrarrojo:
- 15 m (estándar)

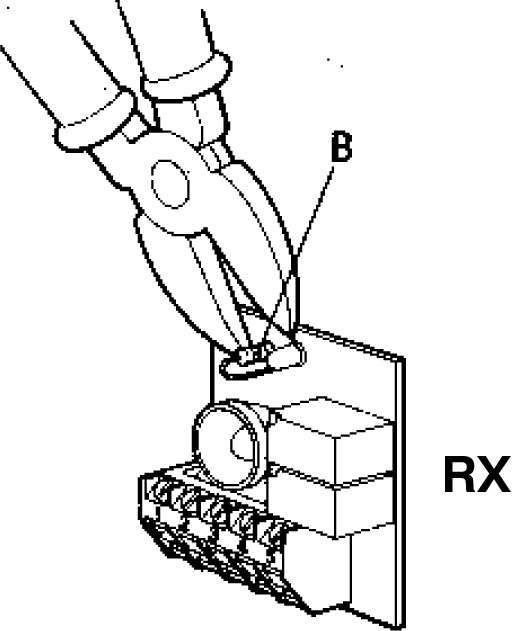

- 30 m (es necesario cortar el puente «B» del receptor RX), véase:
Nota: el alcance de las fotocélulas puede reducirse un 50 % en condiciones meteorológicas adversas (niebla, lluvia, polvo, etc.).
Conexión síncrona de dos pares de fotocélulas NICE BF

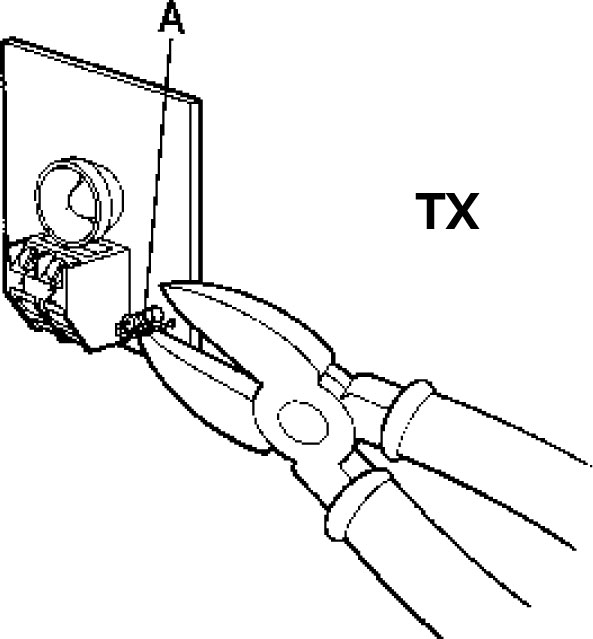

Las fotocélulas NICE BF permiten colocar dos pares muy cerca el uno del otro sin interferencias. Para esta conexión, corte el puente «A» del transmisor TX; véase:
y continúe según el tipo de alimentación:

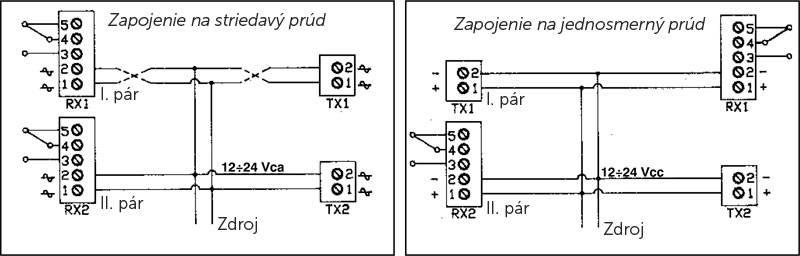

| Conexión a corriente alterna | Conexión a corriente continua |
|---|---|
|
Conecte ambos pares a la corriente alterna, invirtiendo la polaridad entre el primer y el segundo par. |
Si se conectan a corriente continua, conecte al revés los receptores RX y los transmisores TX de cada par. |
Comprobación del funcionamiento de la CONEXIÓN DE LAS FOTOCÉLULAS NICE BF
1. Interrumpa varias veces el haz infrarrojo de las fotocélulas NICE BF instaladas para comprobar que el relé conmuta y que el LED del receptor RX se enciende:
El LED está encendido: las fotocélulas están desalineadas; alinéelas en un mismo eje
El LED está apagado: las fotocélulas están correctamente alineadas
2. Coloque la cubierta y compruebe que las fotocélulas siguen funcionando con el filtro atenuador adherido.
3. Retire el filtro atenuador
Datos técnicos de las fotocélulas NICE BF
| Alcance: |
|
|---|---|
| Alimentación: | 12–24 DC/AC |
| Longitud de onda: | 880 nm |
| Frecuencia del haz infrarrojo: | 540 Hz |
| Corriente de entrada: |
|
| Temperatura de funcionamiento: | -20°C a 70°C |
| Salida del relé: | 1A máx. 24V |
| Dimensiones | 54×84×27 mm (an×pr×al) |

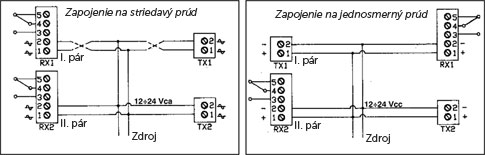

Conexión de las fotocélulas NICE BF con el motor NICE Road 400

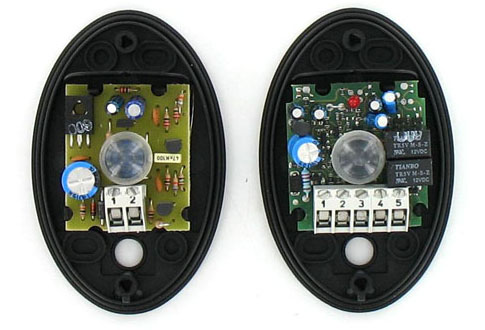

Interior de las fotocélulas NICE BF para el motor de la puerta
