Descripción del producto NICE MOF - Moon Photocells - fotocélulas con conexión clásica (1 par)
Aviso: las fotocélulas NICE Moon MOF ya no se fabrican y, por tanto, no están disponibles. Como alternativa, puede elegir las fotocélulas NICE BF, NICE Era Photocell EPS o NICE Era Photocell EPM..
Posibilidad de comprar cubiertas de repuesto para fotocélulas: NICE-ND-PRB-MOFB
Fotocélulas de seguridad para exterior NICE MOF (especificaciones técnicas) se instalan una frente a otra, a lo ancho del paso de la puerta, o en cualquier tramo donde exista riesgo de que la puerta choque con un obstáculo. Generan un haz infrarrojo en el eje óptico que, al interrumpirse, envía una señal a la puerta para detener su movimiento. Se pueden utilizar con dispositivos compatibles con el sistema de conexión convencional (es decir, alimentación de 12-24V y circuito NC o NO).
Constan de dos componentes sincronizados: transmisor TX y receptor RX.
Montaje de las fotocélulas NICE MOF

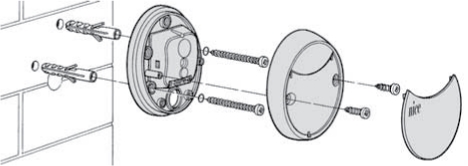

1. Las fotocélulas se montan en una pared, un muro, un poste o cualquier otra superficie (montaje en superficie), a la misma altura y orientadas una frente a otra. Es necesario que la superficie de montaje sea plana para poder centrar fácilmente las fotocélulas:

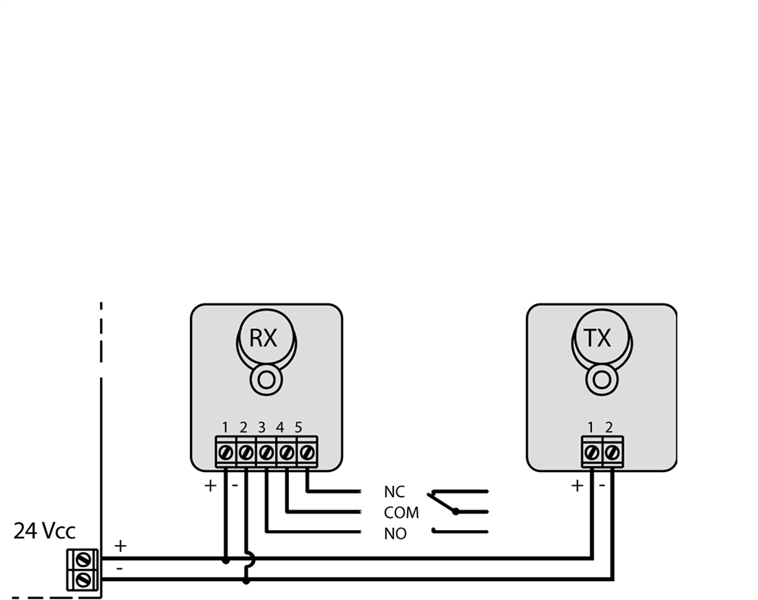

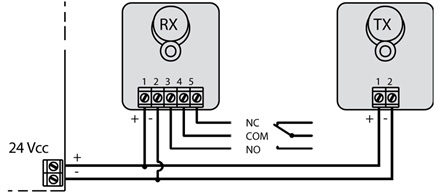

2. A continuación, conecte las fotocélulas según el esquema suministrado con el motor o la unidad de control (consulte el esquema de conexión de NICE Road 400 - unidad de control RBA4). El esquema de conexión universal es el siguiente:

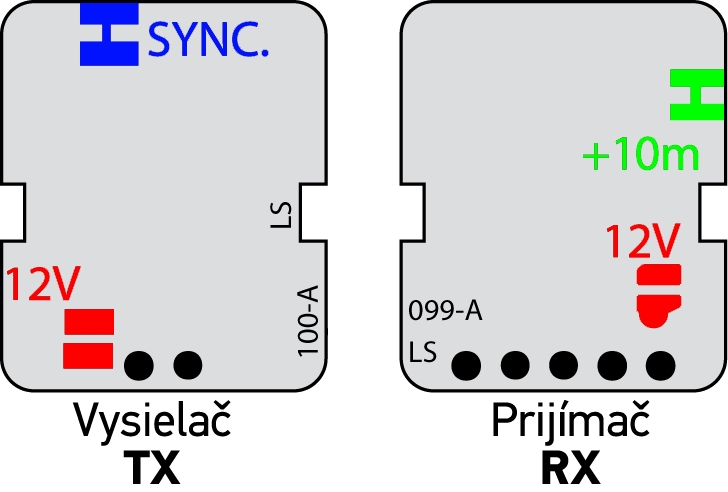

3. De forma predeterminada, las fotocélulas están configuradas para una alimentación de 24V. Si necesita una alimentación de 12V, suelde con una gota de estaño la conexión situada en la parte posterior de la placa de circuito del transmisor TX y del receptor RX, marcada como "12V".
4. Si la distancia entre el transmisor TX y el receptor RX es superior a 10m, corte la conexión situada en la parte posterior de la placa de circuito del receptor RX, marcada como "+10m".
5. Si el ángulo de apertura requerido debe ser inferior a ±5°, coloque el cono reductor (incluido en el paquete) en el receptor RX siguiendo estas instrucciones:
| Retire la cubierta de la fotocélula | Retire los componentes electrónicos |
|---|---|
 |
 |
| Retire la placa de circuito | Coloque el cono reductor |
 |
 |
6. A continuación, para comprobar que la conexión es correcta, consulte el capítulo Comprobación del funcionamiento y resolución de problemas, o continúe para obtener información sobre la conexión de varios pares de fotocélulas:
Conexión de dos pares de fotocélulas NICE MOF

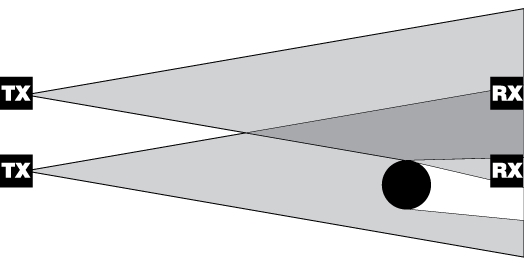

Coloque las fotocélulas en la situación alrededor de la puerta o portón. Si instala dos pares de fotocélulas, puede producirse una interferencia entre el transmisor TX del primer par y el receptor RX del segundo par. Véase la imagen:
Para evitar interferencias entre dos pares instalados cerca uno del otro, es necesario disponer de alimentación de corriente alterna y cortar la conexión SYNC en ambos transmisores TX, tal como se muestra en la imagen:

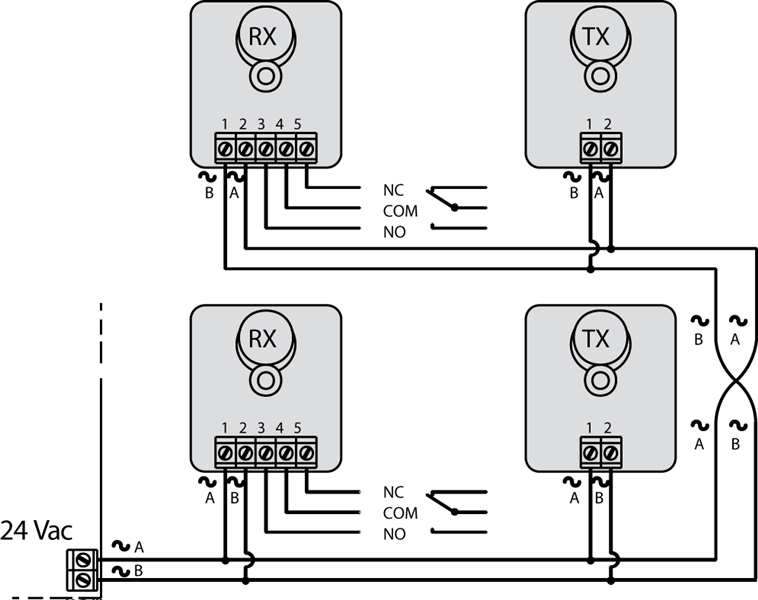

Además, es necesario conectar invertido el segundo par de fotocélulas. Véase la imagen:
Comprobación del funcionamiento y resolución de problemas de conexión de las fotocélulas NICE MOF
 |
Después de instalar las fotocélulas, compruebe el comportamiento del LED del receptor RX. Según el parpadeo del LED, pueden darse las siguientes situaciones: |
| LED "L" | Situación | ¿Qué hacer? |
|---|---|---|
| Apagado | Todo está en orden | Nada. |
| Parpadeo lento | El receptor RX recibe una señal débil | Ajuste la alineación de las fotocélulas. |
| Parpadeo rápido | El receptor RX no recibe ninguna señal | Compruebe que no haya ningún obstáculo en el eje óptico entre el transmisor TX y el receptor RX. Compruebe la alineación de TX y RX. |
| Encendido | Detección de un obstáculo | Retire el obstáculo |
Especificaciones técnicas de las fotocélulas NICE MOF
| Tipo de producto | Detector para puertas automáticas batientes y correderas y puertas de garaje, compuesto por un transmisor TX y un receptor RX. |
|---|---|
| Tecnología | Interconexión óptica directa TX-RX mediante un haz infrarrojo modulado. |
| Alimentación/salida |
|
| Consumo |
Un par: 55mA, compuesto por:
|
| Capacidad de detección | Objetos opacos de más de 50 mm que atraviesan el eje óptico entre el transmisor TX y el receptor RX a una velocidad inferior a 1,6 m/s. |
| Ángulo de transmisión del transmisor TX | 20° ±25% |
| Ángulo de recepción del receptor RX |
|
| Alcance normal | 15 m (puede reducirse un 50% en condiciones meteorológicas adversas) |
| Alcance máximo | 30 m con la conexión "+10m" interrumpida |
| Salida del relé | Máximo 500mA y 48V |
| Uso en entornos ácidos o salinos, o en entornos con mayor riesgo de explosión | No |
| Montaje | Montaje vertical en pared |
| Clase de protección | IP55 |
| Temperatura de funcionamiento | -20°C a 60°C |
| Dimensiones | 69x78x25mm |
| Peso | 50g |

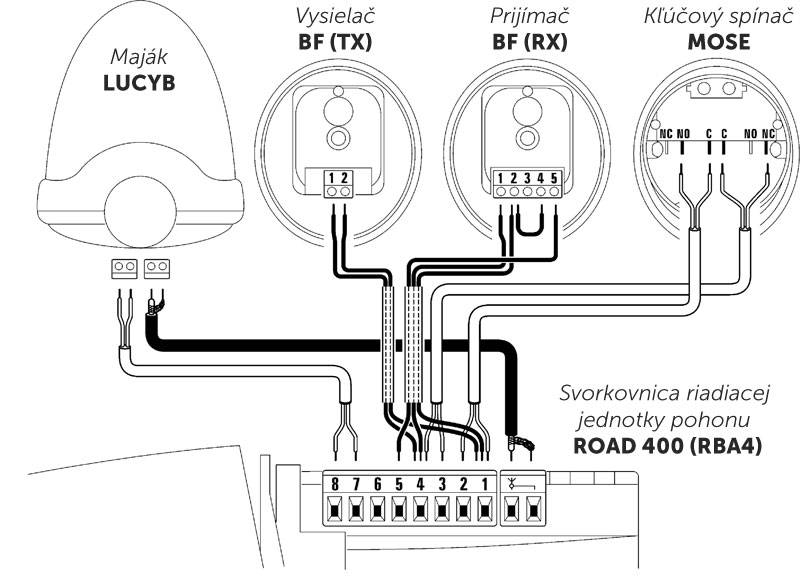

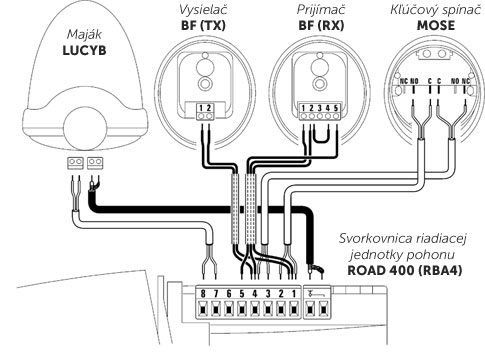

Conexión de las fotocélulas NICE MOF con el motor NICE Road 400

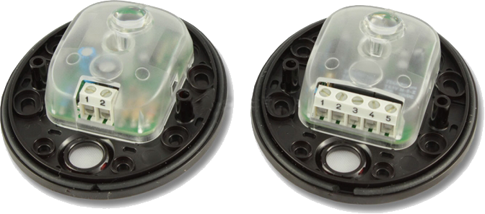

Interior de las fotocélulas NICE MOF para motores de puerta
