Descripción del producto NICE M-Fab MFAB3000 - motor subterráneo independiente para puerta batiente de hasta 3,5 m/600 kg por hoja
NICE M-FAB MFAB3000 es un motorreductor subterráneo independiente e irreversible con motor de 230 V AC para una hoja de puerta. No incluye unidad de control; para una instalación nueva se utiliza NICE MC800 con placa MCA5R30. Para dos hojas se necesitan dos motores y una unidad de control central compatible.
El motorreductor subterráneo queda oculto bajo el eje de las bisagras y conserva una estética limpia de la hoja. También puede utilizarse cuando no hay espacio para un motor lineal o motor articulado. Valore la idoneidad de la puerta según su longitud, peso y uso, no solo según la tensión del motor.
Unidad de control y accesorios compatibles
La MC800 controla uno o dos motores de 230 V. La alimentación del motor, la salida de la luz de aviso y los accesorios de baja tensión son circuitos distintos. Seleccione el receptor y las fotocélulas según la unidad de control realmente instalada; no aplique los procedimientos de la MCA5R30 a una placa más antigua solo porque se llame MC800.
| Qué | Por qué | Tipo |
|---|---|---|
| Unidad de control | Control de uno o dos motores. Conexión. |
|
| Luz de aviso | Señalización del movimiento. La alimentación y el consumo permitido los determina la unidad de control; datos de las salidas. |
Otras luces de aviso selecciónelas según la tensión y el consumo máximo de la salida FLASH de la unidad de control realmente instalada. |
| Fotocélulas | Protección de la zona de paso según la posición y el modo de funcionamiento. Conexión y configuración. |
Conecte los pares cableados BlueBUS a BLUEBUS. Las EPMOW requieren una interfaz de radio IBW conectada a BlueBUS; no se conectan directamente mediante cables como las EPMB. En las FT210B, el transmisor situado en la hoja funciona con pilas y el receptor se conecta a BlueBUS con dos cables. FT210B también transmite el estado del borde de seguridad. Las fotocélulas con relé se conectan a las entradas de contacto, no a BlueBUS. |
| Transmisor | Mando a distancia. El tipo de codificación debe coincidir con el receptor instalado; emparejamiento. | |
| Receptor | Receptor para conector de la central SM. OXIBD y OXILR utilizan sistemas de radio distintos; elija los transmisores según el receptor. |
|
| Antena | Mejor recepción del mando. Conecte la antena al receptor instalado; en el caso de OXIBD, directamente a sus terminales de antena. | |
| Teclado | Acceso mediante código. El modelo por radio debe ser compatible con el receptor; el modelo cableado, con el tipo de interfaz. | |
| Selector de llave | Control mediante llave con contacto libre de potencial NO a la entrada de paso a paso, apertura o cierre. | |
| Lectores de tarjetas | Acceso con chip o tarjeta mediante una interfaz compatible de la central. |
|
| Cerraduras eléctricas | Bloqueo adicional de la hoja; salida para cerradura. |
|
Motor, caja y mecanismo de desbloqueo
| Parte del conjunto | Equipamiento y función |
|---|---|
| MFAB3000 | Un motor de 230 V con cable de 2 m, brazo de conexión y tope mecánico de cierre. |
| Caja de cimentación | MFABBOX de acero con pintura cataforética o de acero inoxidable MFABBOXI. La caja incluye un tope mecánico de apertura; se selecciona por separado. |
| Desbloqueo manual | NICE MEA2 con llave o NICE MEA3 con palanca. Para accionar la puerta manualmente, se necesita un mecanismo de desbloqueo adecuado. |
| Control y seguridad | MC800, fotocélulas, receptor, mandos y luz de señalización según el equipamiento de la puerta; el motor por sí solo no los incluye. |
| Gran ángulo de apertura | NICE MEA1 para una apertura de hasta 360°; solo para hojas de hasta 2,5 m, con topes exteriores adecuados. |
La caja sirve tanto para hojas de apertura a derecha como a izquierda. En los kits, compruebe el número y el material de las cajas, así como la elección de MEA2/MEA3; el suministro de un motor por separado no implica automáticamente que se trate de un conjunto completo.

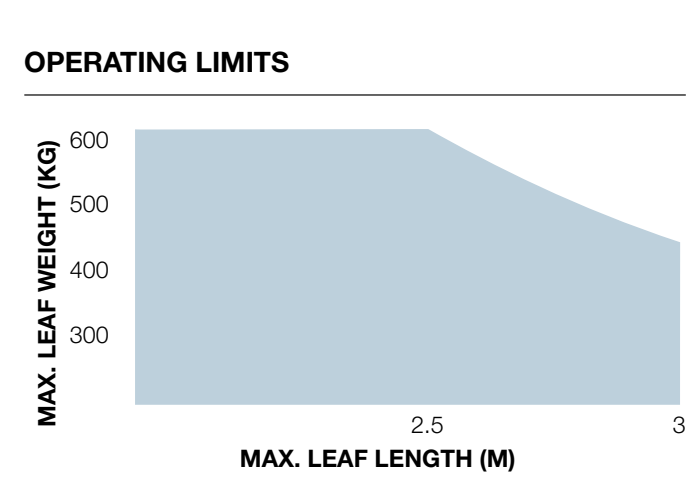

Longitud y peso de la hoja
Para elegir un conjunto nuevo, considere una hoja de hasta 3 m. El límite de 600 kg se aplica a una longitud máxima de 2,5 m; a medida que aumenta la longitud, el peso admisible disminuye según el gráfico. Para una hoja de más de 3 m, incluidos los conjuntos indicados para hojas de hasta 3,5 m, hay que confirmar la idoneidad de la configuración concreta y las condiciones de montaje.
| Parámetro de selección | Límite |
|---|---|
| Longitud de una hoja | Hasta 3 m para una nueva selección; las puertas más largas deben evaluarse individualmente |
| Peso de una hoja | Máximo 600 kg para una longitud de hasta 2,5 m; por encima de 2,5 m, se aplica el límite decreciente indicado en el gráfico |
| Relleno macizo y viento | Pueden aumentar considerablemente la carga. Una tensión de 230 V no confirma por sí sola que sea adecuado para una puerta concreta. |
La hoja debe ser rígida, estar correctamente equilibrada y desplazarse manualmente por todo el recorrido con una resistencia similar. Las bisagras deben estar alineadas, con el eje del pasador de la caja en la misma línea. Para hojas de más de 2,5 m se recomienda una cerradura eléctrica NICE PLA10 o NICE PLA11. Dos motores no modifican el límite de peso de una hoja.
La velocidad de 1,14 rpm equivale aproximadamente a 13–14 segundos para 90° sin contar el arranque ni la desaceleración. El ciclo de trabajo del motor es del 30 %; no es un funcionamiento continuo. Para 90° se indican 30 ciclos/h; para 180° con el accesorio MEA1, la mitad, es decir, 15 ciclos/h. También deben respetarse los tiempos de funcionamiento y las condiciones del conjunto completo.
Colocación de la caja y montaje del motor

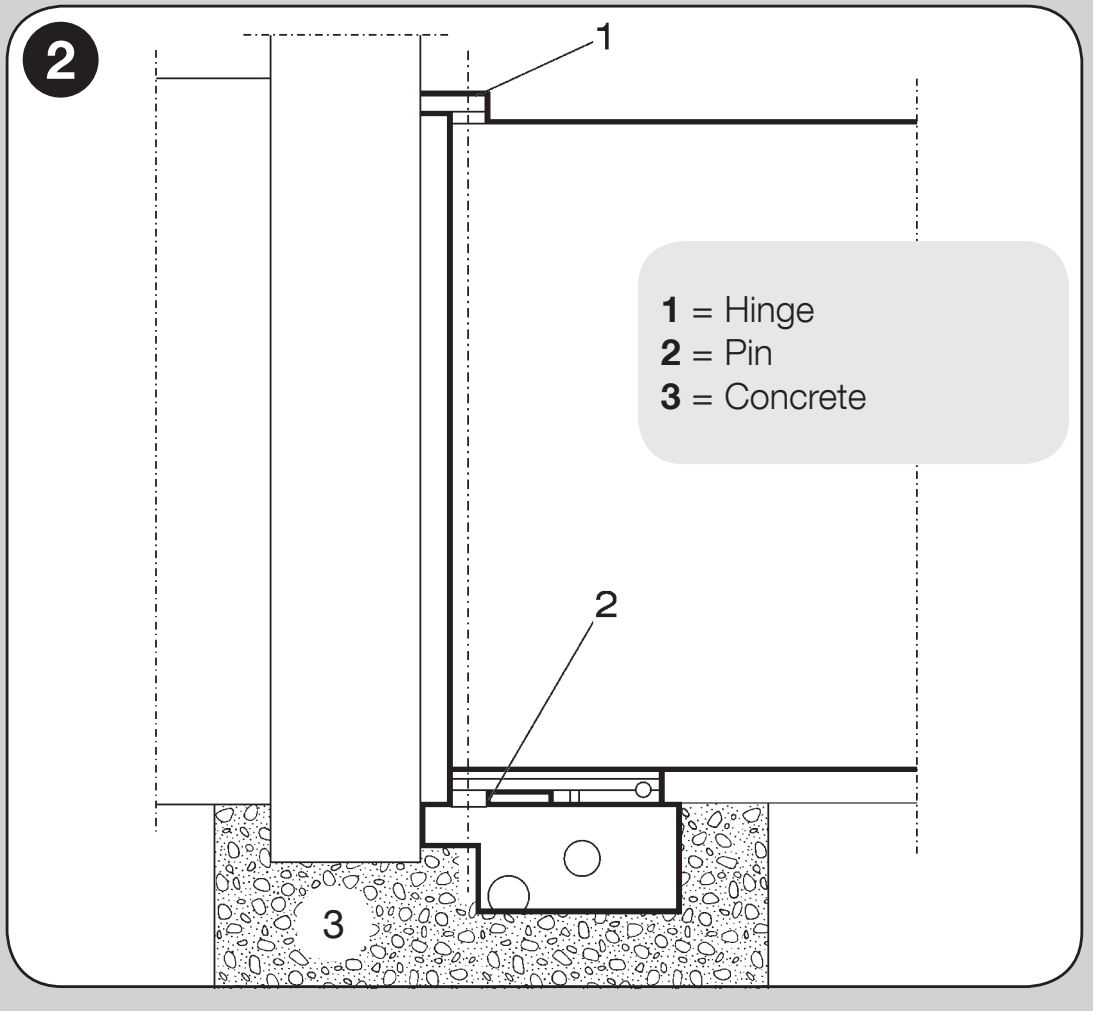

El pasador de la caja debe quedar alineado con las bisagras de la hoja. Coloque la caja en posición horizontal, a la altura adecuada para el conjunto concreto y la superficie circundante. Prepare un conducto independiente para el cable y un drenaje eficaz. Procedimiento detallado para instalar la caja de cimentación.
- Prepare un hueco según las dimensiones de la caja y las condiciones locales del terreno y la cimentación. El drenaje debe evacuar el agua; no debe desembocar en un hueco impermeable.
- Antes de colocar la caja, fije el accesorio del tope de apertura en la posición que se muestra en la ilustración.
- Alinee el pasador de la caja con el eje de las bisagras, prepare el tubo protector y el drenaje, y hormigone la caja en posición horizontal.

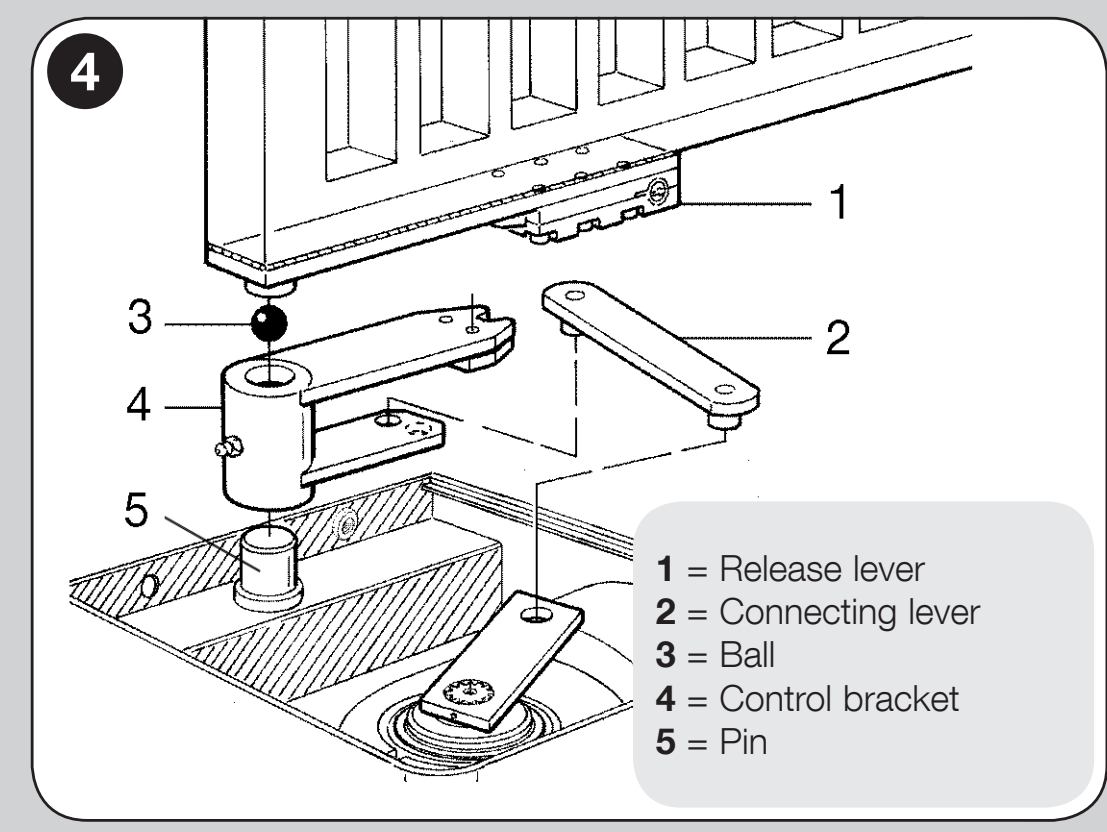

- Coloque en el pasador el soporte de accionamiento con la bola suministrada. Apoye la hoja sobre la palanca de desbloqueo y fíjela firmemente mediante soldadura; engrase el punto correspondiente a través del engrasador.
- Introduzca el motor en la orientación correcta, coloque el tope de cierre y fíjelo con cuatro tuercas autoblocantes y arandelas.
- Conecte el motor a la hoja mediante la palanca de unión. Compruebe el movimiento manual, los topes, el bloqueo y el desbloqueo.
- Saque el cable de la caja hasta una caja de conexiones adecuada; realice la conexión eléctrica solo después.
El motor tiene una carcasa metálica y un grado de protección IP67 frente a inmersiones temporales. La presencia prolongada de agua estancada y suciedad en la caja indica un fallo del drenaje, no una condición normal de funcionamiento. Las conexiones eléctricas no deben instalarse dentro de la caja.

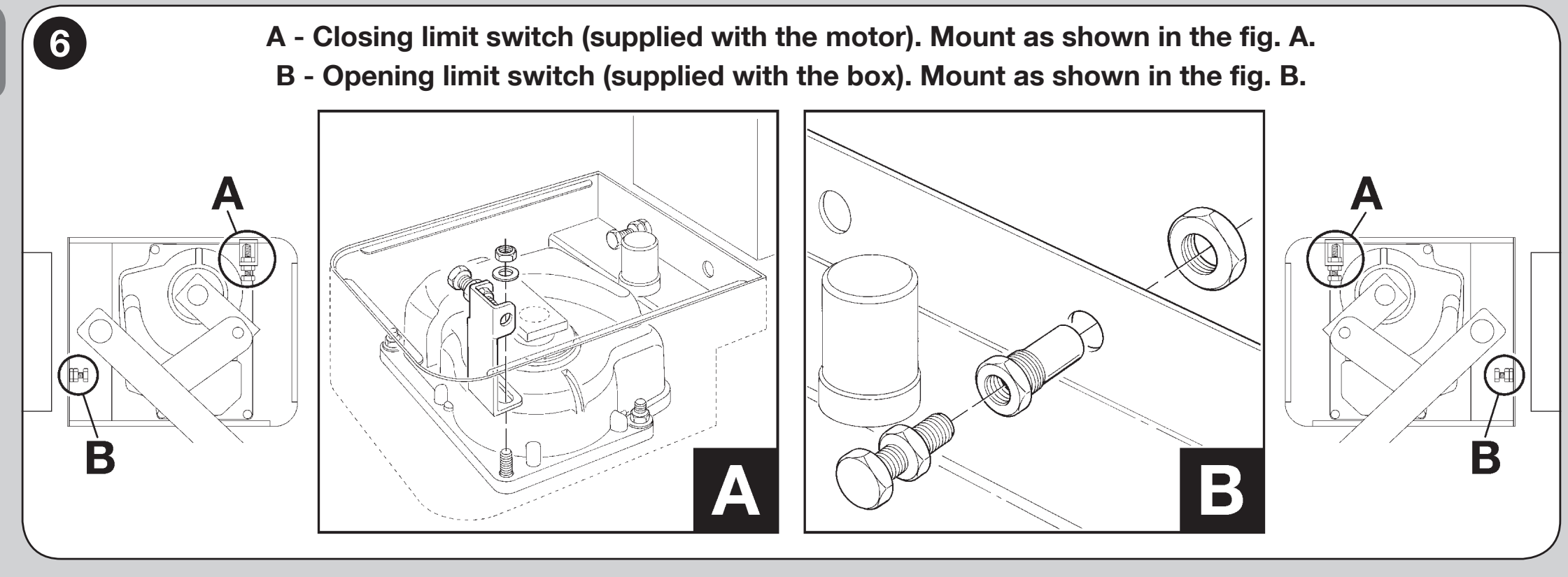

Topes mecánicos y ángulo de apertura
En la configuración mecánica estándar, la apertura es de hasta 110°. El motor incluye el tope de cierre y la caja, el tope de apertura. No son finales de carrera eléctricos ni se conectan a las entradas FCA/FCC de la central.
Para obtener un ángulo mayor, de hasta 360°, se utiliza NICE MEA1 con rueda dentada y cadena. Este accesorio está destinado a hojas de hasta 2,5 m. Se necesitan topes exteriores adecuados y un espacio libre y seguro para el movimiento; ajuste el ángulo exacto en función del montaje completo.
Cable del motor y conexión a MC800
El cable suministrado tiene una longitud de 2 m. Está prohibido empalmar los conductores dentro de la caja de cimentación. Utilice una caja de conexiones adecuada fuera de la caja, accesible para su inspección y protegida del agua. Desconecte la alimentación antes de realizar cualquier intervención.
| Color del conductor de MFAB3000 | Función y conexión |
|---|---|
| Negro | Fase conmutada de apertura → OPEN del motor correspondiente, M1 o M2 |
| Marrón | Fase conmutada de cierre → CLOSE del motor correspondiente, M1 o M2 |
| Azul | Conductor común del motor → COMMON del bloque de terminales del motor correspondiente |
| Amarillo/verde | Conductor de protección PE → puesta a tierra de protección |
El motor se conecta a la salida de 230 V AC, no a la alimentación de accesorios de 24 V. El motor no tiene encoder magnético y el conductor negro no es ENC. El motor lleva integrado un condensador de 10 µF; no añada otro basándose únicamente en el esquema de conexión de otro modelo.
En MC800/MCA5R30, el cableado del motor debe ser de 4 × 1,5 mm², con una longitud máxima de 10 m entre la unidad de control y el motor. Determine el orden de los terminales según las marcas OPEN, COMMON y CLOSE de la placa concreta, no según el orden de los colores del cable. Conexión completa de los motores a MC800.
Conexión y polaridad de los accesorios MC800/MCA5R30
| Terminales | Tensión, polaridad y función |
|---|---|
| 3 y 4 | 3 = negativo (−), 0 V; 4 = positivo (+), +24 V DC común. Consumo total de accesorios: máximo 200 mA. |
| 5 OUT STB y 3 | 5 = positivo (+), 3 = negativo (−). 24 V DC, máximo 4 W; en modo Standby la salida se desconecta. La alimentación de las fotocélulas con relé también depende del modo Phototest/Standby. |
| 6 y 7 BLUEBUS | Alimentación y comunicación por dos hilos de dispositivos compatibles, por ejemplo EPMB. Sin polaridad +/−. |
| FLASH | Tensión de red conmutada de 230 V AC, máximo 21 W, por ejemplo ELAC. Sin polaridad +/−; no es una salida para 12 V ELDC. |
| 1 y 2 EL | 12 V AC, máximo 15 VA para la cerradura eléctrica. Sin polaridad +/−. |
| 4 y 13 SbS | Contacto sin tensión NO para el mando paso a paso. El módulo externo no debe enviar su propia tensión a la entrada. |
| AUX 8–11 | Función de las entradas configurable según el ajuste. Para las fotocélulas con relé, hay que seleccionar el modo correspondiente; no basta con conectarlas a cualquier entrada AUX. |

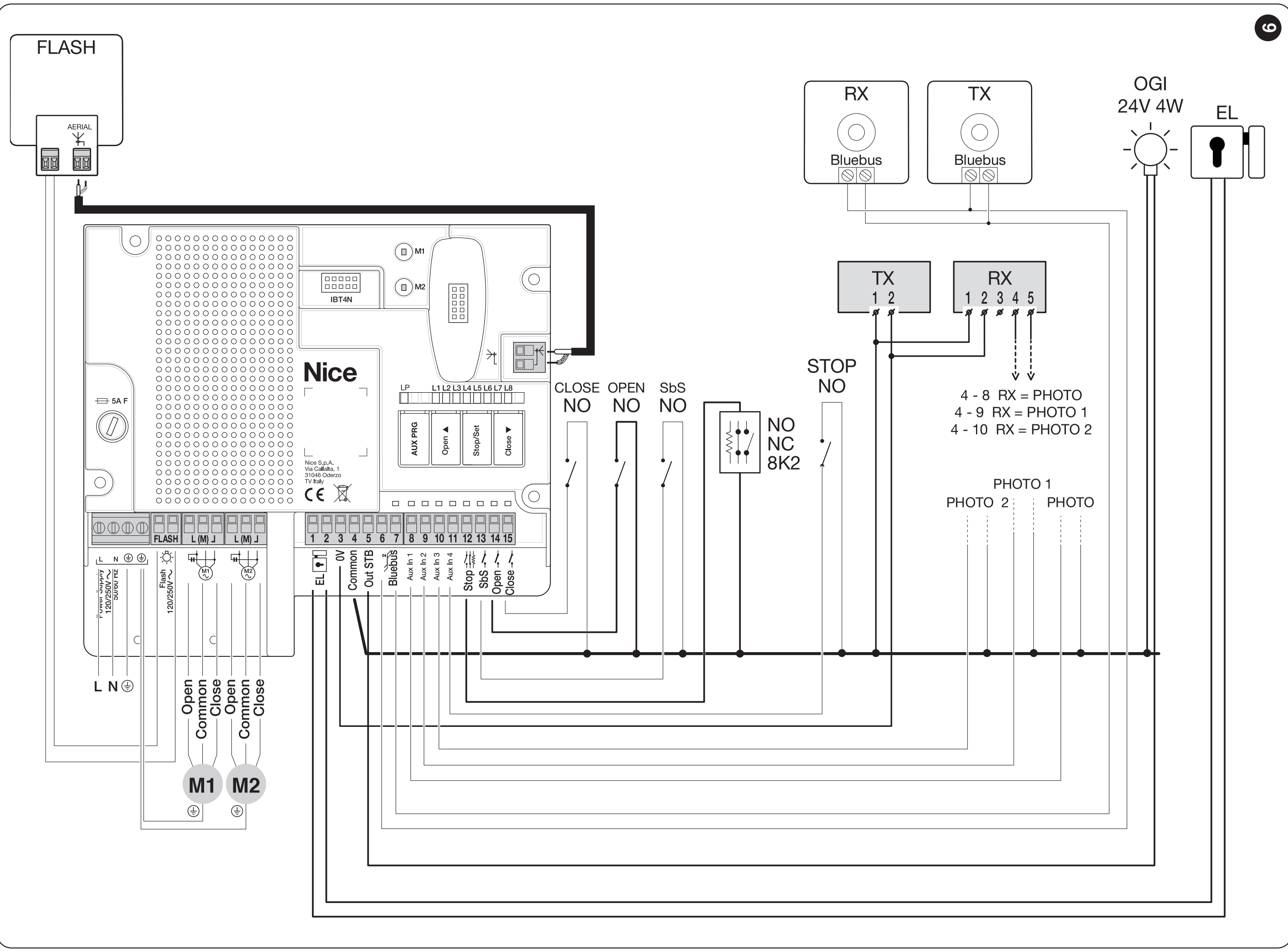

El esquema muestra fotocélulas con relé sin Phototest y con Standby desactivado. Para otros modos, utilice la conexión correspondiente conexión de las fotocélulas con relé. EPMB y EPM con relé no son eléctricamente intercambiables.

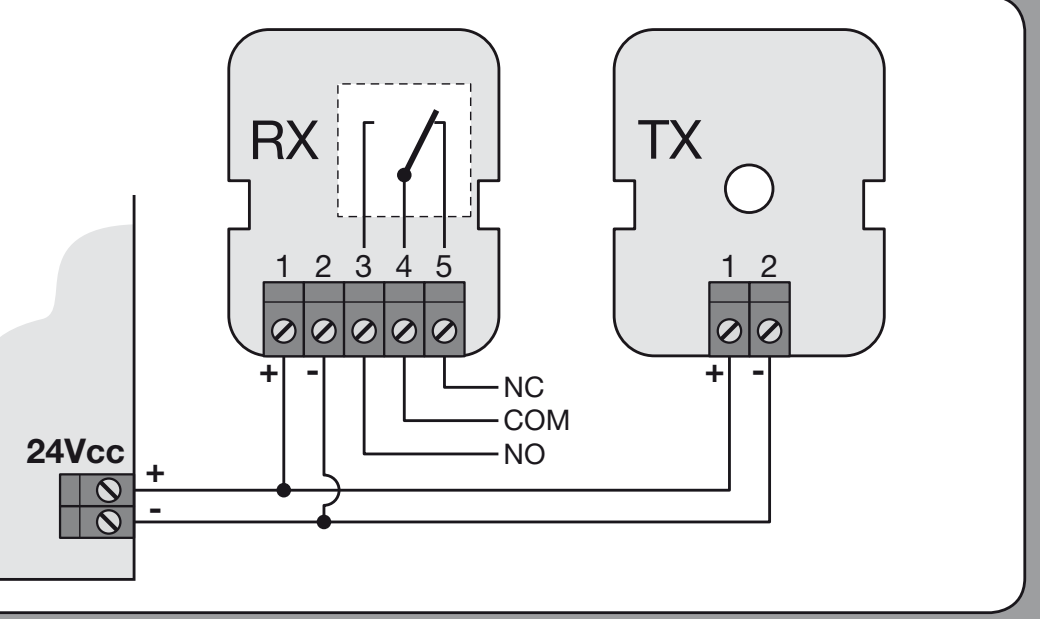

Fotocélulas EPM con relé a 24 V DC
Tanto en el emisor como en el receptor EPM está el borne 1 positivo (+), el borne 2 negativo (−). En el RX está 4 contacto común COM y 5 contacto NC; el borne 3 es NO. En el modo indicado, sin Phototest, se alimentan desde los bornes 4 (+) y 3 (−) de la central. El contacto del RX se conecta entre el borne común 4 y una entrada AUX seleccionada y correctamente programada. El par de contactos COM/NC no tiene tensión y no tiene polaridad de alimentación propia.
Primera puesta en marcha y comprobación de la puerta
Antes de encenderla, la puerta debe poder moverse manualmente en todo su recorrido; la caja debe estar drenada, los topes ajustados y el accionamiento desbloqueado. Compruebe el conductor de protección, el tendido de cables, las fotocélulas y la protección de las zonas de riesgo. La instalación, la conexión a la red y la prueba de seguridad deben ser realizadas por un técnico cualificado.
- Desconecte la red y, si la hubiera, la batería; compruebe todas las conexiones. No debe haber empalmes eléctricos en la caja.
- Restablezca la alimentación. En la central actual indicada, el LED BlueBUS debe parpadear regularmente una vez por segundo, los LED TX/RX de las fotocélulas deben parpadear y la luz intermitente FLASH debe permanecer apagada. Si el estado no es correcto, desconecte la alimentación y elimine la causa.
- Realice el reconocimiento de los dispositivos conectados y, a continuación, el aprendizaje de las posiciones de las hojas en la placa realmente instalada.
- Compruebe el sentido del movimiento, ambas posiciones finales, la ralentización y el orden correcto de las hojas solapadas.
- Pruebe cada dispositivo de seguridad en su posición de trabajo y mida las fuerzas en toda la puerta.
- Entregue el sistema con el desbloqueo manual operativo, las llaves, el manual y el plan de revisiones. Utilice la puerta solo después de haber probado satisfactoriamente el conjunto completo.
El MFAB3000 utiliza topes mecánicos, no interruptores de fin de carrera eléctricos. El ajuste AUX de la MC800 debe corresponder al accesorio conectado; el tope mecánico no se conecta como contacto FCA/FCC. Selección de la función de las entradas AUX.
Reconocimiento de los dispositivos conectados
En la central actual indicada, mantenga pulsados a la vez OPEN ▲ y STOP/SET durante unos 3 segundos. Suéltelos cuando L1 y L2 empiecen a parpadear rápidamente. Espere a que termine: el LED STOP permanecerá encendido y L1/L2 se apagarán. El reconocimiento debe realizarse también sin dispositivos conectados y repetirse tras añadirlos o retirarlos.
Aprendizaje automático de las posiciones
En la MC800/MCA5R30, compruebe primero que la fuerza del motor: parámetro L6. A continuación, mantenga pulsados CLOSE ▼ y STOP/SET durante unos 3 segundos; suéltelos cuando L3/L4 parpadeen rápidamente. En una puerta de dos hojas, la secuencia es: cierre de M1, cierre de M2, apertura de M2, apertura de M1, cierre de M1 y cierre de M2. Al finalizar, L3/L4 se apagarán.
Si el primer movimiento es en el sentido incorrecto, detenga inmediatamente el aprendizaje con el botón OPEN o CLOSE. Corrija el cableado solo después de desconectar la alimentación y repita el aprendizaje. La activación de una fotocélula o de STOP interrumpirá el aprendizaje y L1 empezará a parpadear; elimine la causa y vuelva a empezar. Las placas más antiguas pueden tener un procedimiento distinto.
Ajustes, mandos y mantenimiento de la central
| Qué necesita ajustar | Procedimiento en la central correspondiente |
|---|---|
| Reconocimiento de dispositivos | Reconocimiento de dispositivos |
| Aprendizaje del recorrido | Aprendizaje del recorrido |
| Fotocélulas con relé y AUX | Fotocélulas con relé y AUX |
| Cierre automático y pausa | Cierre automático y pausa |
| Fuerza del motor | Fuerza del motor |
| Emparejamiento de mandos | Emparejamiento de mandos |
| Diagnóstico de la central | Diagnóstico de la central |
No intente corregir unas bisagras agarrotadas ni una caja inundada aumentando la fuerza. Tras modificar las posiciones, los topes o la fuerza, vuelva a comprobar la seguridad. Borrar los mandos y restablecer la placa son operaciones distintas; siga el procedimiento correspondiente a la central realmente instalada.
Cuando el accionamiento no funciona correctamente
| Síntoma | Qué comprobar |
|---|---|
| La hoja se mueve con dificultad incluso desbloqueada | Bisagras, alineación de la caja, deformaciones y topes. Elimine primero la causa mecánica; instalación. |
| Hay agua estancada en la caja | Desconecte la alimentación. Limpie y compruebe el drenaje; mantenimiento. Un técnico debe revisar los componentes eléctricos dañados. |
| El motor no arranca o se detiene | La alimentación y los fusibles de la central, el estado de STOP y de las fotocélulas, y las señales de error. No puentee los dispositivos de seguridad; diagnóstico. |
| El motor funciona, pero la hoja no se mueve | Bloqueo del desbloqueo manual y conexión mecánica del motor con la hoja. Desbloqueo y puesta de nuevo en funcionamiento. |
| La hoja se mueve en la dirección incorrecta | Desconecte la alimentación, compruebe los cables del motor y vuelva a realizar el aprendizaje; conexión del motor. |
| Solo falla el mando a distancia por radio | La batería del transmisor, la compatibilidad de la codificación, la antena y el registro del botón en el receptor correcto. |
Mantenimiento y uso seguro
Realice una inspección al menos cada seis meses, y con mayor frecuencia en condiciones exigentes, según el plan del técnico. Antes de intervenir, desconecte la red eléctrica y la fuente de reserva, y asegure la hoja para que no se mueva.
- Limpie la caja y el desagüe; el agua y la suciedad no deben bloquear el mecanismo.
- Compruebe la fijación del motor, la hoja y los topes, así como el estado de los cables y del desbloqueo manual.
- Compruebe la lubricación de las superficies de contacto mecánicas según el procedimiento de instalación.
- Repita la comprobación manual del recorrido, la prueba de las fotocélulas y la de los demás dispositivos de seguridad.
- La medición de fuerzas y las reparaciones deben ser realizadas por un técnico; no utilice un conjunto dañado.
La puerta debe permanecer vigilada mientras se mueve. Mantenga los mandos fuera del alcance de los niños, no entre en el recorrido y, en caso de avería, utilice el desbloqueo manual de forma segura. Si la hoja incorpora una puerta peatonal, su apertura debe impedir el funcionamiento del accionamiento.

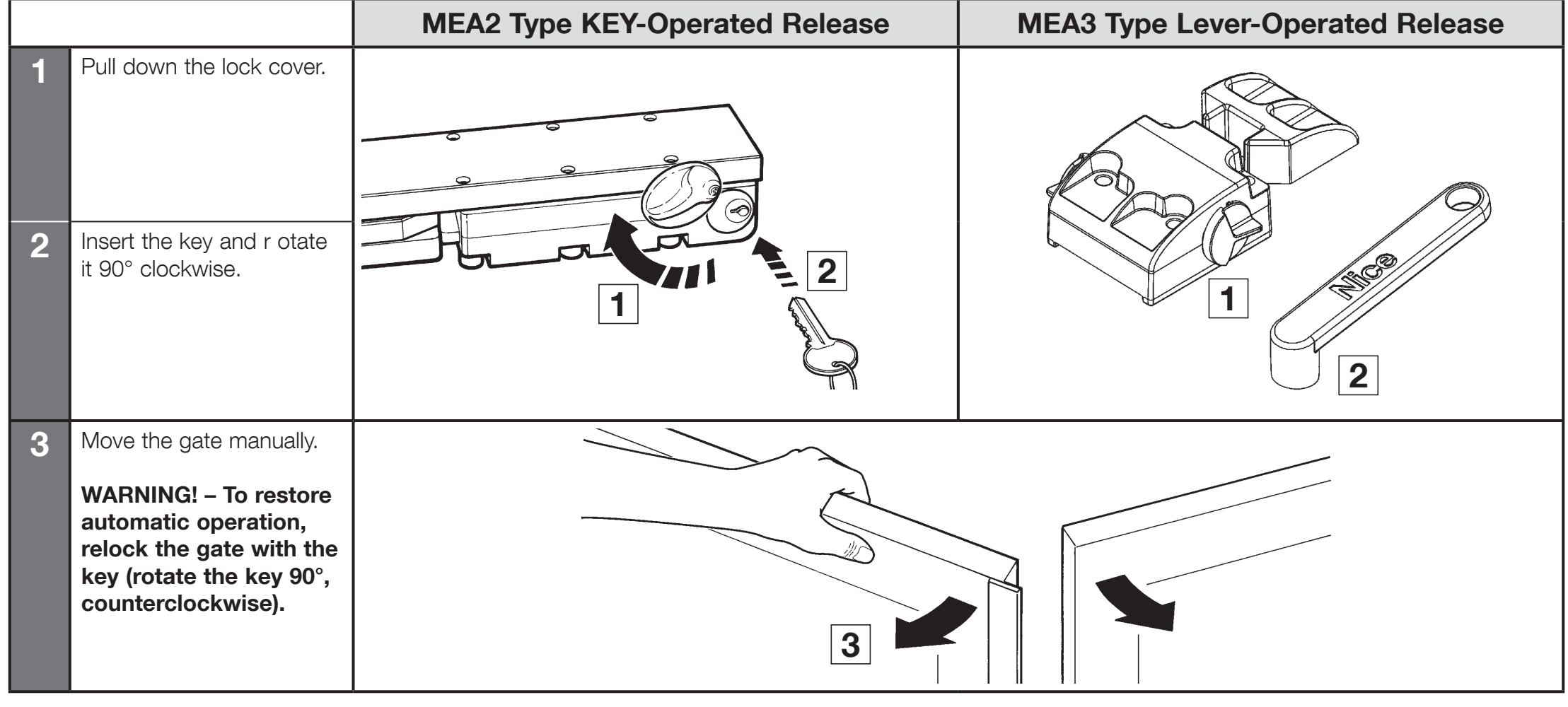

Desbloqueo manual y puesta de nuevo en funcionamiento
En caso de corte del suministro eléctrico, es posible mover la hoja manualmente mediante el mecanismo elegido NICE MEA2 o NICE MEA3. Primero, desconecte la alimentación y asegure la hoja para evitar que se mueva por sí sola.
| Mecanismo | Desbloqueo |
|---|---|
| MEA2 – llave | Abra la tapa de la cerradura, introduzca la llave y gírela 90° en el sentido de las agujas del reloj. Mueva la hoja manualmente. Para volver a bloquearla, gire la llave 90° en el sentido contrario. |
| MEA3 – palanca | Introduzca la palanca en el mecanismo de desbloqueo y gírela en el sentido indicado en la imagen. Accione la hoja manualmente y, a continuación, vuelva a colocar el mecanismo en la posición de bloqueo. |
Una vez bloqueado, compruebe la conexión del accionamiento con la hoja y que esta se mueva de forma segura. Si el desbloqueo no funciona con facilidad, no lo fuerce; haga que un técnico revise el conjunto.
Datos técnicos y dimensiones
| Parámetro | MFAB3000 |
|---|---|
| Alimentación del motor | 230 V AC / 50 Hz |
| Consumo y potencia | 1,2 A / 250 W |
| Par | 300 Nm |
| Velocidad | 1,14 rpm |
| Condensador integrado | 10 µF |
| Ciclo de trabajo | 30 % |
| Ciclos por hora | 30 a 90°; a 180° con MEA1, la mitad |
| Protección térmica | 140 °C |
| Grado de protección y temperatura de funcionamiento | IP67; de −20 a +50 °C |
| Peso del motor | 11 kg; el peso de la caja y del mecanismo de desbloqueo se evalúa por separado |

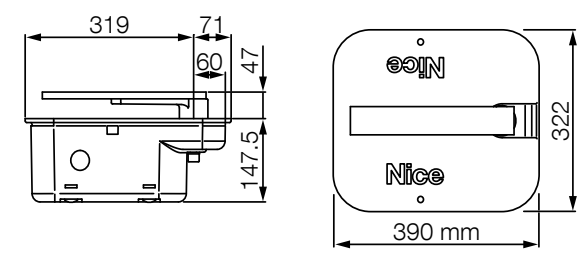

| Dimensiones generales del conjunto | 390 × 322 × 194,5 mm; instalación exacta según la caja elegida |
| Cable de alimentación | 2 m |
| Ángulo estándar / accesorio opcional | Hasta 110° / NICE MEA1 hasta 360°, para hojas de hasta 2,5 m |
