NICE L-Fab LFAB4000: motor subterráneo independiente para puerta batiente, para hojas de hasta 4 m/650 kg
| Disponibilidad de productos: | hasta 3 días | Enviamos los productos normalmente en un plazo de 3 días. |
|---|
hasta 3 días
471,84 € con IVA
| Peso |
|---|
| 15 kg |

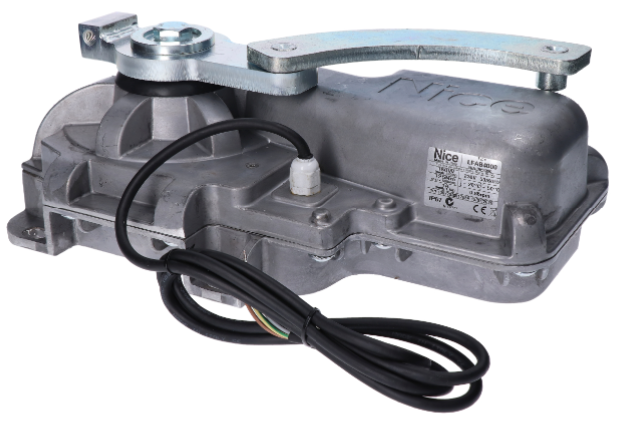

Descripción del producto NICE L-Fab LFAB4000: motor subterráneo independiente para puerta batiente, para hojas de hasta 4 m/650 kg
NICE L-FAB LFAB4000 es un motor subterráneo independiente motor irreversible para una hoja de puerta. El motor funciona a 230 V AC. No incluye unidad de control; para una instalación nueva se utiliza NICE MC800. Para una puerta de dos hojas se necesitan dos motores y una central adecuada.
El motor queda oculto bajo el eje de las bisagras y no altera el aspecto de la puerta. La solución subterránea también es adecuada cuando no hay espacio para un motor lineal o motor articulado. La caja de cimentación con el anclaje de la hoja constituye su soporte inferior. Son fundamentales una instalación firme, la alineación de las bisagras y un desagüe eficaz.
La versión de 230 V también es adecuada para cargas de viento elevadas, pero el panel ciego, la altura de la puerta y el viento reducen las dimensiones admisibles. La idoneidad debe evaluarse teniendo en cuenta la puerta completa y el gráfico de uso.
Control y accesorios compatibles
Elija el equipamiento según la unidad de control instalada. Con una placa antigua, utilice su propio esquema de conexión y sus ajustes; el esquema más reciente no es una guía universal para todas las generaciones.
| Qué | Por qué | Tipo |
|---|---|---|
| Central de control | Control de uno o dos motores. Conexión del motor. |
|
| Luz intermitente | Señalización de movimiento. La tensión y el consumo máximo deben coincidir con la salida FLASH. |
Otras luces de señalización elíjalas según la tensión y el consumo de la salida FLASH de la central concreta. |
| Fotocélulas | Protección del paso según la ubicación y el modo de funcionamiento de las fotocélulas; conexión. |
La MC800 permite utilizar fotocélulas BlueBUS y de relé en una misma instalación. Las entradas de relé AUX deben configurarse para la función correspondiente.
EPMOW requiere una interfaz de radio IBW conectado a BlueBUS. El FT210B cuenta con un transmisor a pilas en la hoja y un receptor conectado a BlueBUS mediante dos cables; también transmite el estado del borde de seguridad. |
| Borde de seguridad | Es necesario instalar un borde sensible para limitar las fuerzas de impacto. Hay que comprobar la ubicación y el funcionamiento de la protección en toda la puerta. |
|
| Transmisor | Mando a distancia compatible con la codificación del receptor instalado. ON3ELR utiliza OXILR y ON3EBD utiliza OXIBD. Emparejamiento del mando. |
|
| Receptor | Receptor de radio para el conector SM de la central. La codificación del receptor y del transmisor debe coincidir. OXILR y OXIBD utilizan sistemas de radio distintos. |
|
| Antena | Mejora la recepción del mando. En el OXIBD, la antena se conecta a sus bornes de antena. |
|
| Teclado | Acceso mediante código. Elija EDSWG según el receptor; EDSB utiliza BlueBUS y requiere el aprendizaje de dispositivos. |
|
| Selector de llave | Accionamiento con llave mediante un contacto NO libre de potencial conectado a la entrada de mando de la central. |
|
| Lectores de tarjetas | Acceso mediante chip o tarjeta. El ETPB se conecta a BlueBUS; después de conectarlo, realice el aprendizaje de dispositivos. |
|
| Cerraduras eléctricas | Bloqueo adicional de la hoja. La central desbloquea la cerradura antes de abrir. La elección depende de la longitud, la rigidez y la carga de la hoja; salida para cerradura. |
|
Motor, caja de cimentación y desbloqueo
| Parte del conjunto | Qué necesita |
|---|---|
| LFAB4000 independiente | Un motor, cable de alimentación de 2 m y tope mecánico de cierre. El motor no dispone de un cable independiente para el encoder; el control lo proporciona la unidad central. |
| Caja de cimentación | LFABBOX4 de acero con tratamiento por cataforesis o de acero inoxidable LFABBOX4I. Se fijan del mismo modo; la caja incluye una palanca para la hoja y un tope mecánico de apertura. Se compra por separado. |
| Desbloqueo manual | NICE BMA3 con llave de palanca, necesario para mover manualmente la hoja en caso de corte del suministro eléctrico. Se compra por separado. |
| Control y seguridad | NICE MC800, receptor, mandos, fotocélulas y equipamiento de seguridad según la puerta concreta. No están integrados en el motor independiente. |
| Mayor ángulo de apertura | NICE BMA1 con transmisión por cadena, hasta 360° para hojas de hasta 3,5 m. Requiere espacio suficiente y topes mecánicos exteriores. |
El motor y la caja sirven tanto para hojas derechas como izquierdas. LFABBOX4 y LFABBOX4I se diferencian por el material y el acabado; ni siquiera la caja de acero inoxidable sustituye al drenaje. Al sustituirlo, compruebe la caja, las palancas y el mecanismo de desbloqueo reales.
Kits para una o dos hojas
El número de motores corresponde al número de hojas. Dos motores no aumentan la longitud ni el peso máximos permitidos para una sola hoja. Al comparar los kits, tenga en cuenta las cajas, el desbloqueo, la unidad de control y el equipamiento de seguridad.

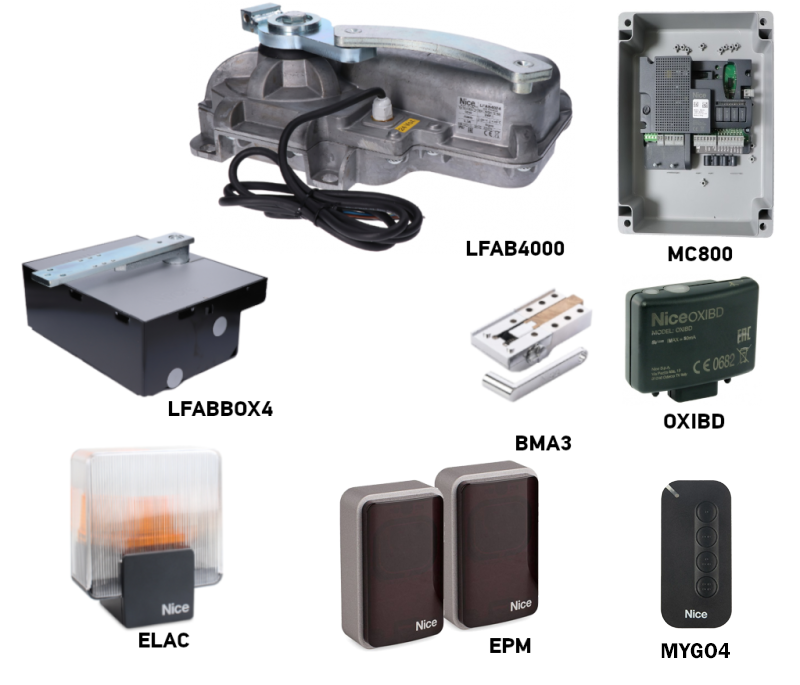

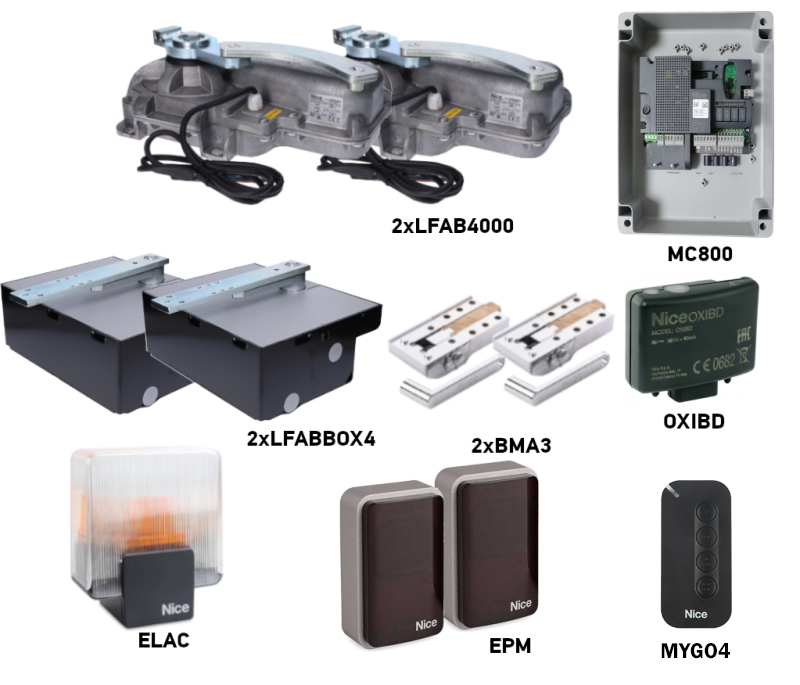

| Una hoja | Motor independiente | Dos hojas |
|---|---|---|
Motores de 230 V AC. Seleccione la composición y el equipamiento según los detalles del kit. | LFAB4000 independiente
Un motor de 230 V AC. La caja, el desbloqueo y la unidad de control se seleccionan por separado. |
Motores de 230 V AC. Seleccione la composición y el equipamiento según los detalles del kit. |

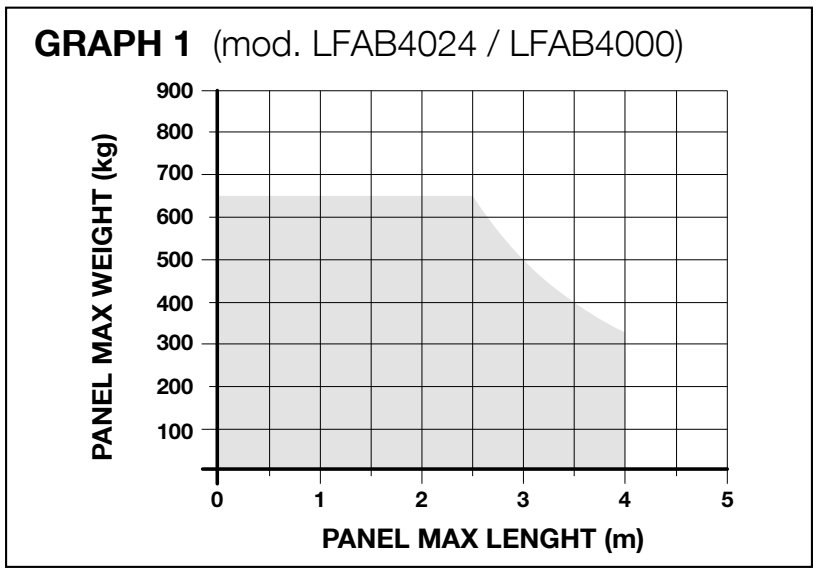

Longitud, peso y funcionamiento de la puerta
4 m y 650 kg son límites máximos independientes; no se aplican simultáneamente. Consulte en el gráfico el peso permitido para la longitud correspondiente: el eje horizontal indica la longitud de la hoja en metros y el eje vertical, su peso en kilogramos. Para una hoja de unos 3 m, el límite es de aproximadamente 500 kg; para 3,5 m, de unos 400 kg. Para 4 m, el peso permitido es aún menor. Estos valores no sustituyen la evaluación de la resistencia al movimiento, el revestimiento ni el viento.
| Característica | LFAB4000 |
|---|---|
| Tensión del motor | 230 V AC |
| Control del nuevo conjunto | MC800 |
| Ciclos/h con carga nominal | Máximo 20 ciclos/h |
| Encoder magnético | Sin cable independiente para el encoder |
| Respaldo con batería | Configure el conjunto según la unidad de control elegida |
Un ciclo consiste en una apertura y un cierre. Con una apertura de hasta 180° mediante BMA1, el número de ciclos por hora indicado se reduce a la mitad. No está diseñado para funcionar de forma continua e ilimitada. El movimiento manual debe ser fluido y el montaje mecánico, correcto, a lo largo de todo el recorrido.
Instalación de la caja y el automatismo
Instale el sistema en una puerta sólida y que funcione correctamente desde el punto de vista mecánico. La hoja debe poder moverse manualmente con facilidad, sin atascarse ni desplazarse por sí sola. El automatismo no corrige unas bisagras defectuosas ni un montaje inestable. Compruebe también los puntos de aplastamiento junto a las bisagras y entre las hojas; la puerta peatonal integrada en una hoja debe contar con protección que impida la activación cuando esté abierta.

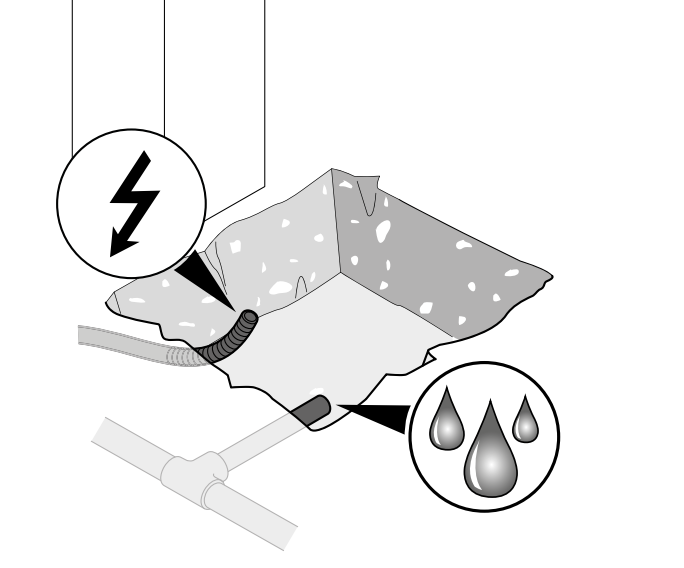

Drenaje y cableado
- Prepare una excavación de tamaño suficiente para la caja correspondiente, una fijación sólida con hormigón, el drenaje del agua y los tubos protectores para los cables. Antes de hormigonar, compruebe las dimensiones de la caja realmente suministrada.
- Lleve hasta la caja una canalización independiente para el cable y disponga un drenaje eficaz. El desagüe no debe estar obturado ni desembocar en un lugar desde el que el agua pueda volver a la caja.

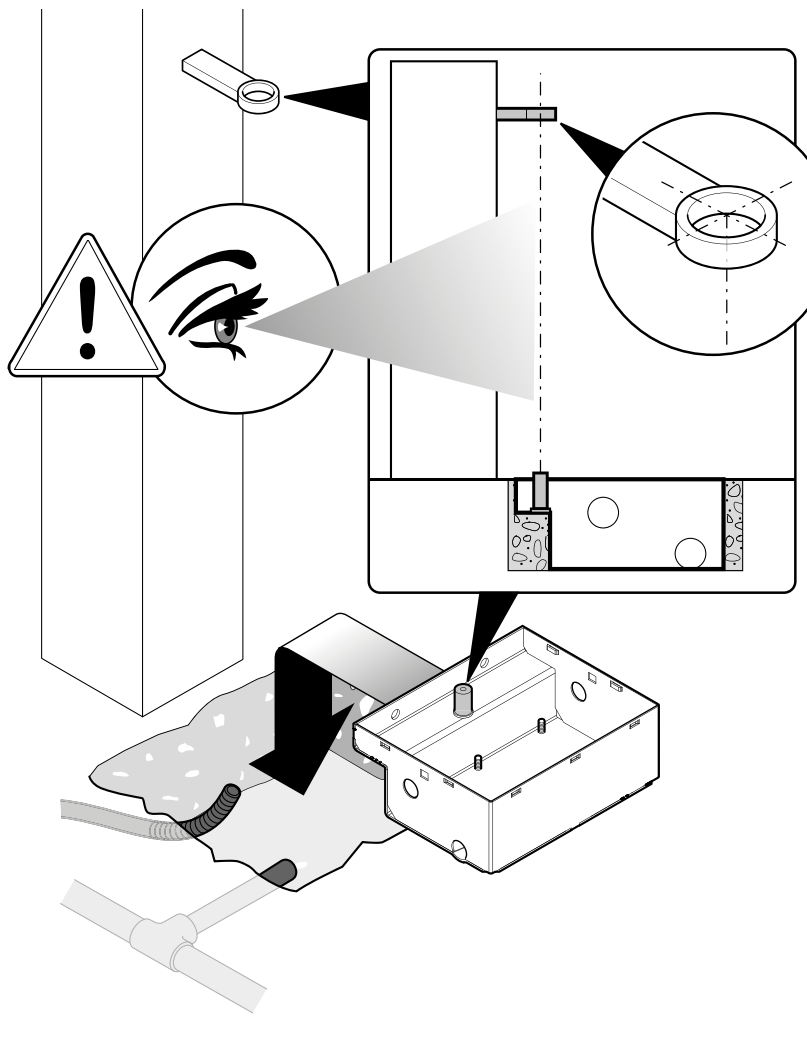

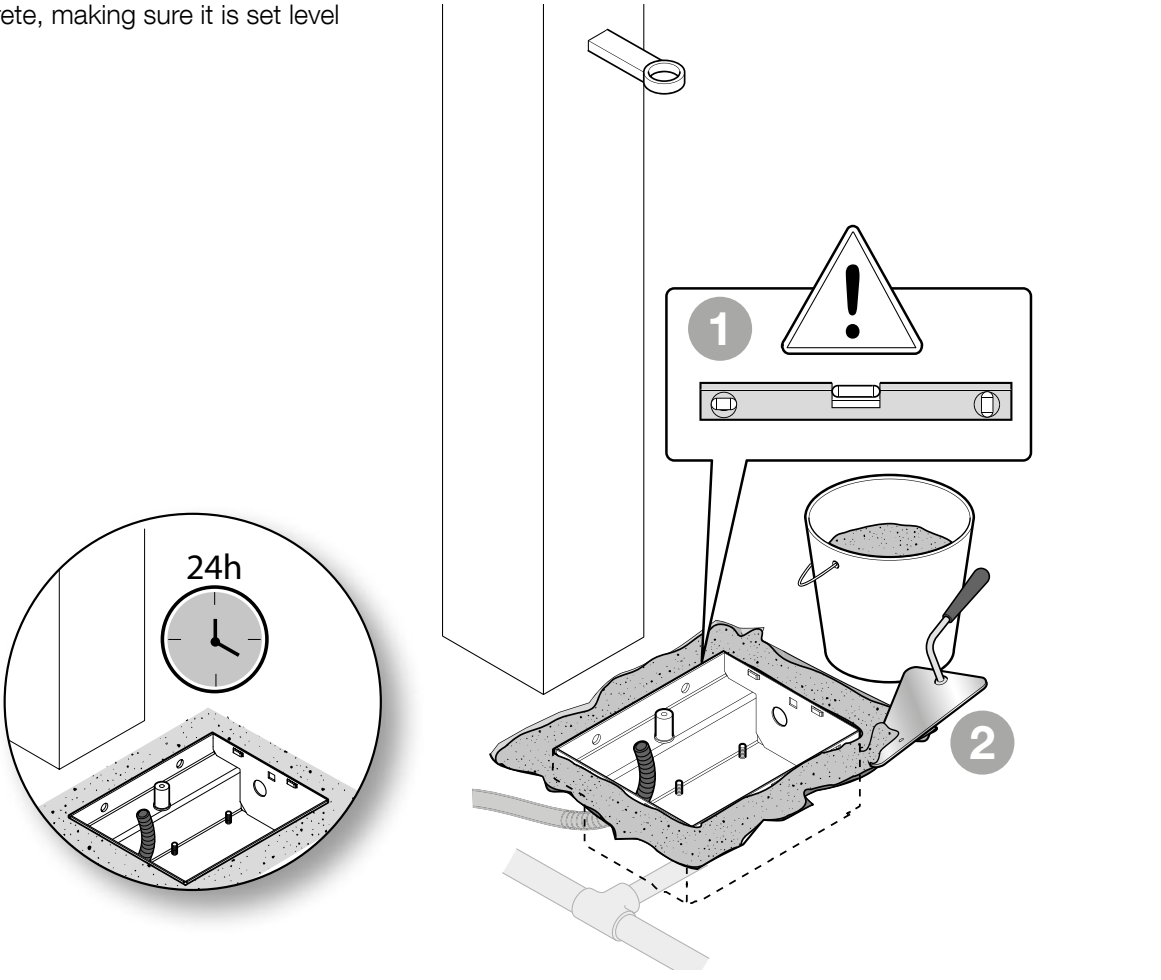

- Coloque la caja nivelada. El eje del pivote de la caja debe coincidir exactamente con el eje de las bisagras de la hoja durante todo el recorrido. Antes de hormigonar, compruebe la posición y la altura de montaje.
- Fije la caja firmemente con hormigón y deje que este cure lo suficiente antes de instalar el automatismo. Durante los trabajos, proteja el desagüe y las roscas de la suciedad.
Encontrará más información práctica en las instrucciones de instalación de la caja de cimentación. Grado de protección IP67 indica la protección del motor; no significa que se pueda dejar la caja inundada de forma prolongada.
Instalación del motor y fijación de la hoja

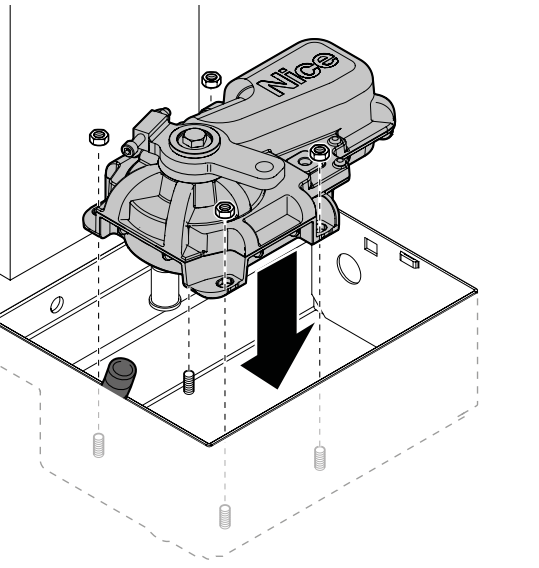

- Coloque el motor en la caja con la orientación correcta y fíjelo con arandelas y tuercas en los puntos previstos.

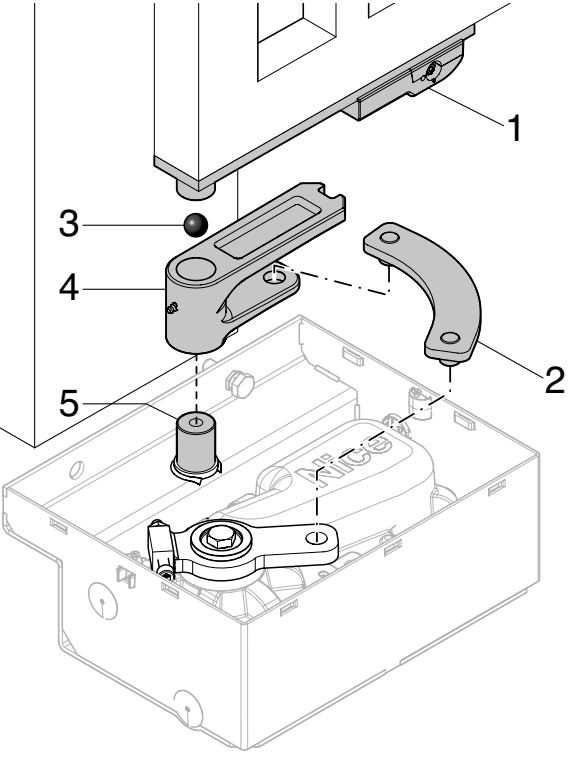

- Monte la bola, el soporte de mando, la palanca de desbloqueo y la palanca de unión según el plano original. Las piezas deben moverse libremente y estar correctamente conectadas.

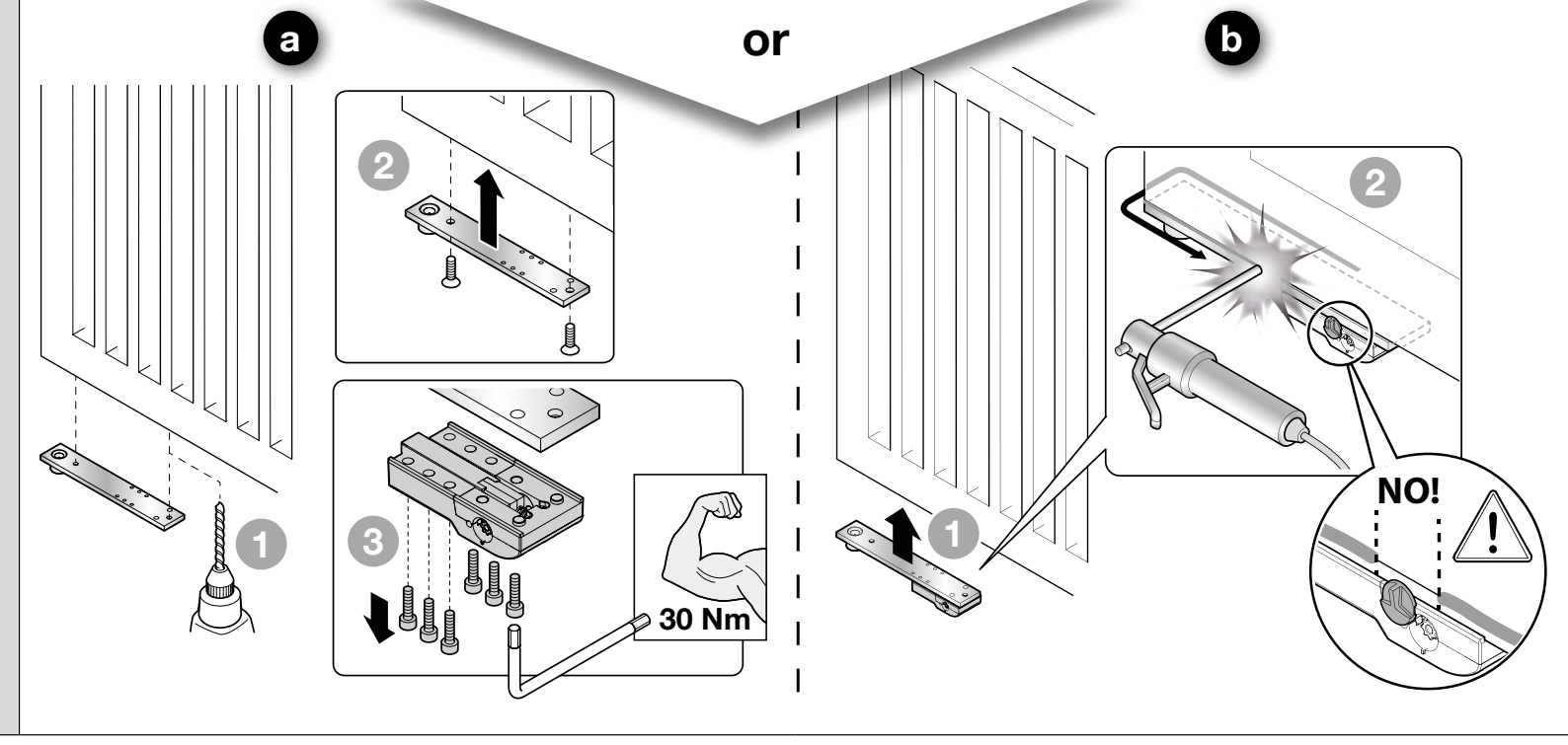

- Fije la hoja a la palanca de soporte con tornillos o con una soldadura resistente equivalente. Para la fijación atornillada indicada, el par de apriete es de 30 Nm. Al soldar, proteja el motor, las piezas de plástico y el mecanismo de desbloqueo del calor.
- Engrase las superficies de contacto móviles y compruebe que se muevan libremente. Tienda el cable de alimentación sin someterlo a tensión ni dañarlo; la conexión del cable no debe quedar dentro de la caja.
- Después de ajustar los topes y realizar las pruebas, coloque la tapa de la caja y fíjela con tornillos. Deje accesible el mecanismo de desbloqueo.

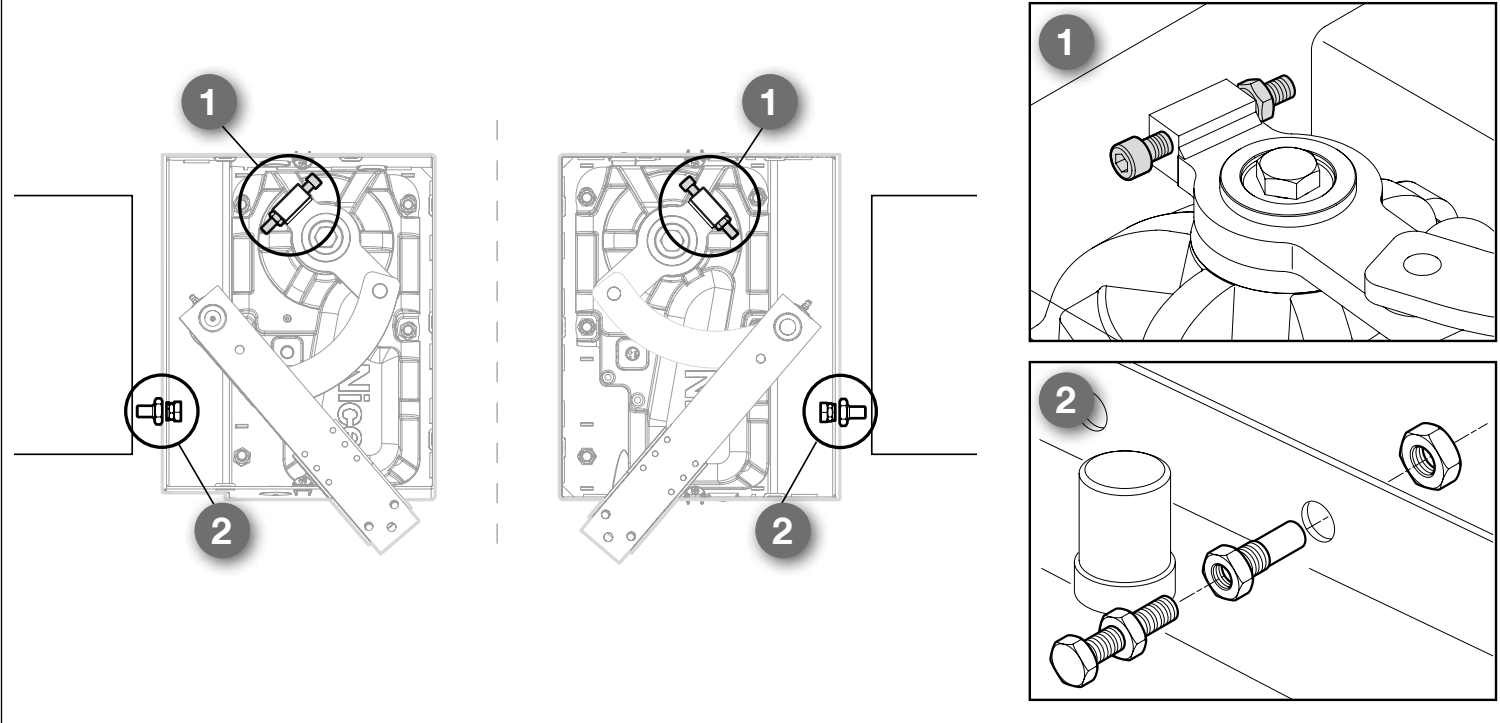

Topes mecánicos y ángulo de apertura
La apertura habitual es de hasta 110°. Si la puerta no dispone de topes externos adecuados, instale los suministrados: tope 1 en el motor para el cierre y tope 2 en la caja para la apertura. Los topes deben detener la hoja en la posición deseada, sin que golpee la estructura circundante. Son topes mecánicos, no finales de carrera eléctricos.
Para obtener un ángulo mayor se utiliza NICE BMA1 con transmisión por cadena. El accesorio admite hojas de hasta 3,5 m; también en esta instalación se necesitan topes externos adecuados y un espacio libre seguro.

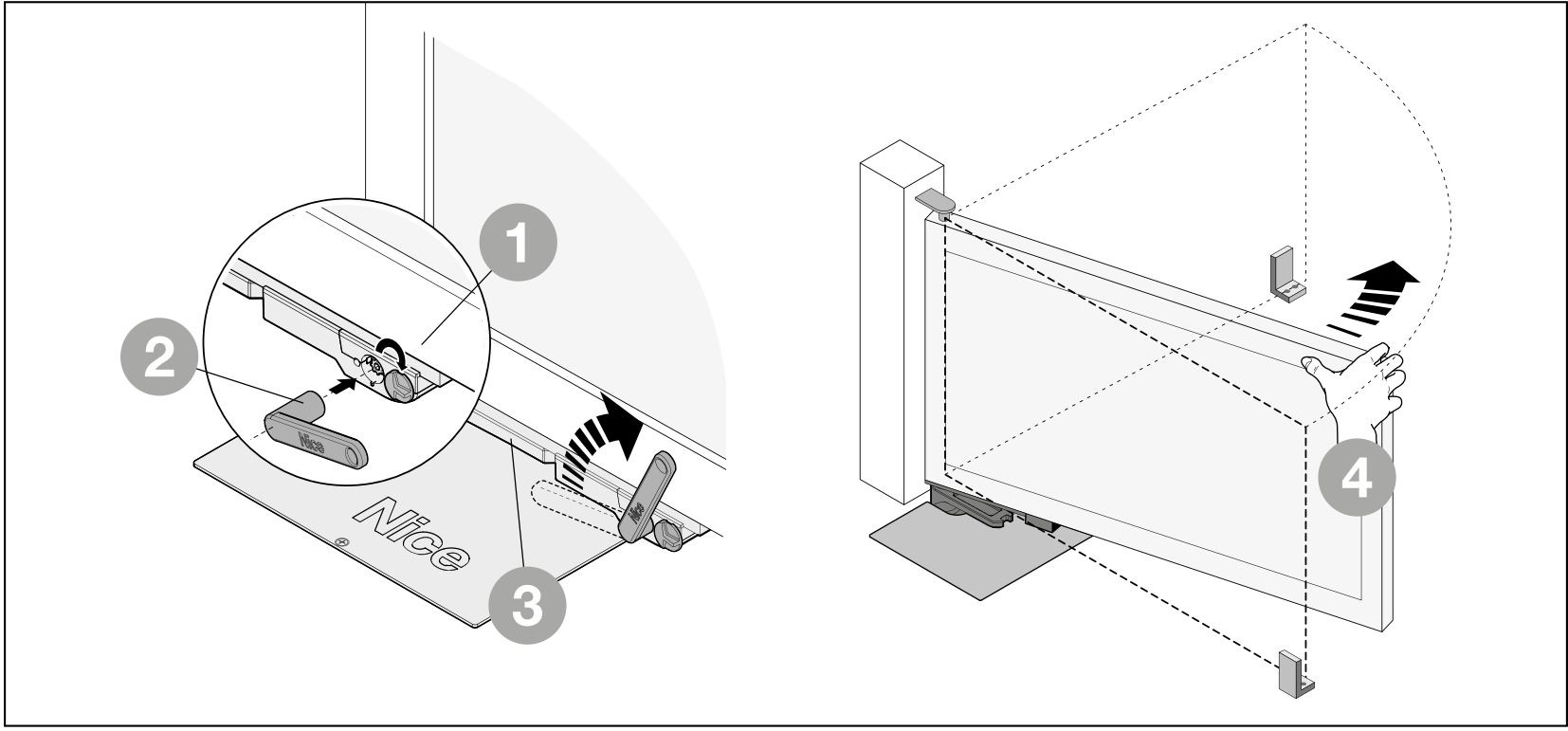

Desbloqueo manual en caso de corte del suministro eléctrico
Antes de desbloquear, detenga la puerta y desconecte la alimentación y la batería de reserva, si la hubiera. Sujete la hoja, especialmente si hace viento o el terreno está inclinado. Asegúrese de que no haya personas en su recorrido.
- Deslice la tapa de acceso al mecanismo de desbloqueo.
- Introduzca la llave de palanca BMA3 suministrada y gírela 90° en el sentido de las agujas del reloj.
- Ahora desplace la hoja manualmente, despacio y sin forzarla.

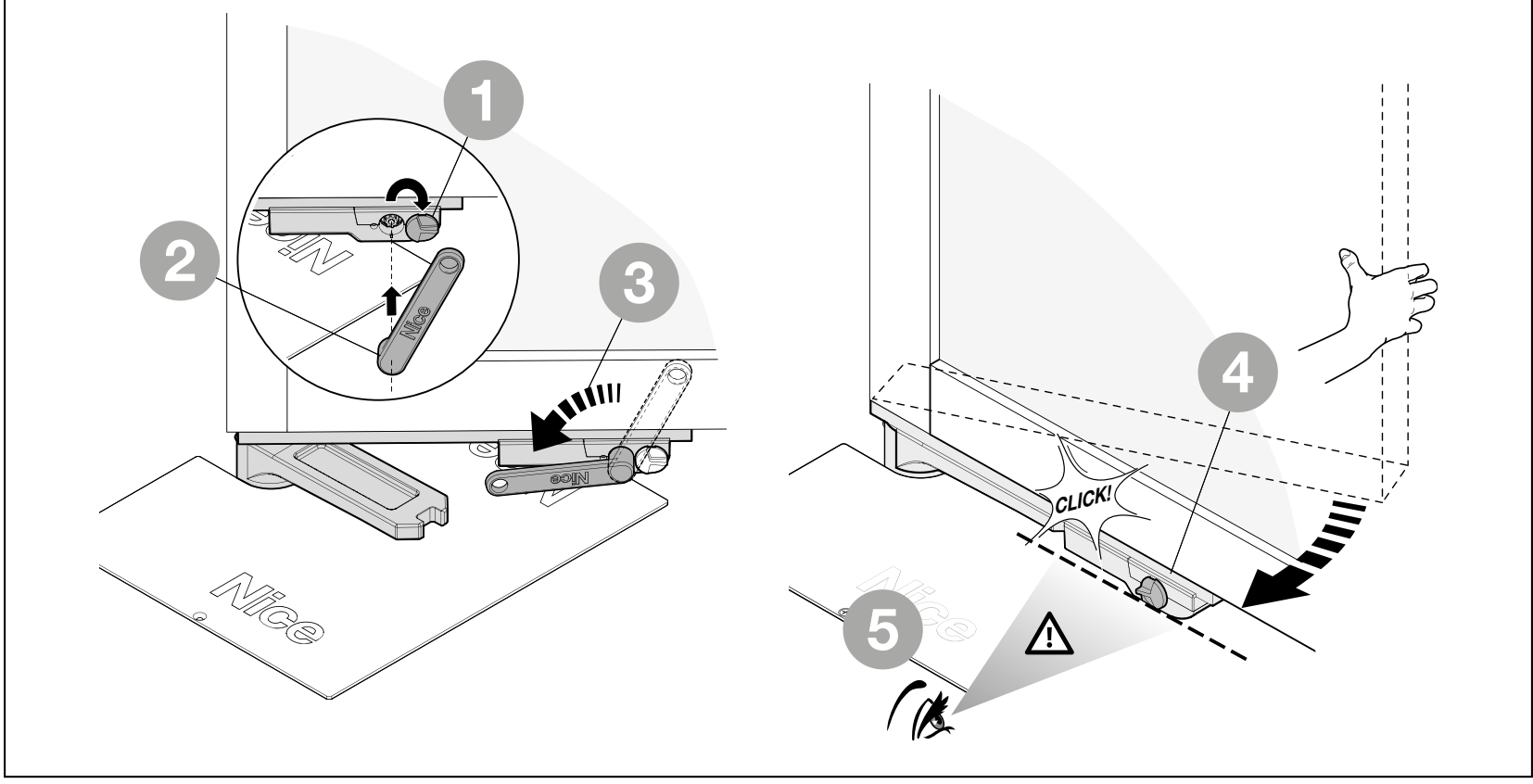

Reactivación del accionamiento
- Coloque la hoja aproximadamente en la mitad de su recorrido.
- Deslice la tapa, introduzca la llave y gírela 90° en sentido contrario a las agujas del reloj.
- Desplace suavemente la hoja hasta que el mecanismo vuelva a acoplarse, encajando de forma perceptible. Compruebe que el mecanismo haya quedado correctamente bloqueado antes de restablecer la alimentación.
Conexión del motor y de la central de control
Encargue la conexión eléctrica a una persona cualificada. Antes de intervenir, desconecte la red eléctrica y la alimentación de reserva. La alimentación de red debe permitir una desconexión total y segura; tanto el motor como el conjunto deben disponer de una correcta conexión de protección a tierra. No coloque ninguna conexión de cables ni regleta de bornes dentro de la caja de cimentación. Realice la conexión en una caja de protección adecuada, fuera de la caja de cimentación.
| Cable LFAB4000 | Conexión a MC800 |
|---|---|
| Negro | OPEN – fase de apertura. |
| Marrón | CLOSE – fase de cierre. |
| Gris | COMMON – conductor común del motor. No es el +24 V Common de los accesorios. |
| Amarillo-verde | Conductor de protección a tierra PE. |
Para el cableado del motor, use 4 × 1,5 mm² hasta 10 m. Con una sola unidad de motor, se utiliza la salida M2; con dos unidades, M1 y M2, según el orden de las hojas. LFAB4000 tiene un condensador integrado de 7 µF; no añada otro condensador al esquema general de la central sin comprobarlo para el motor concreto.

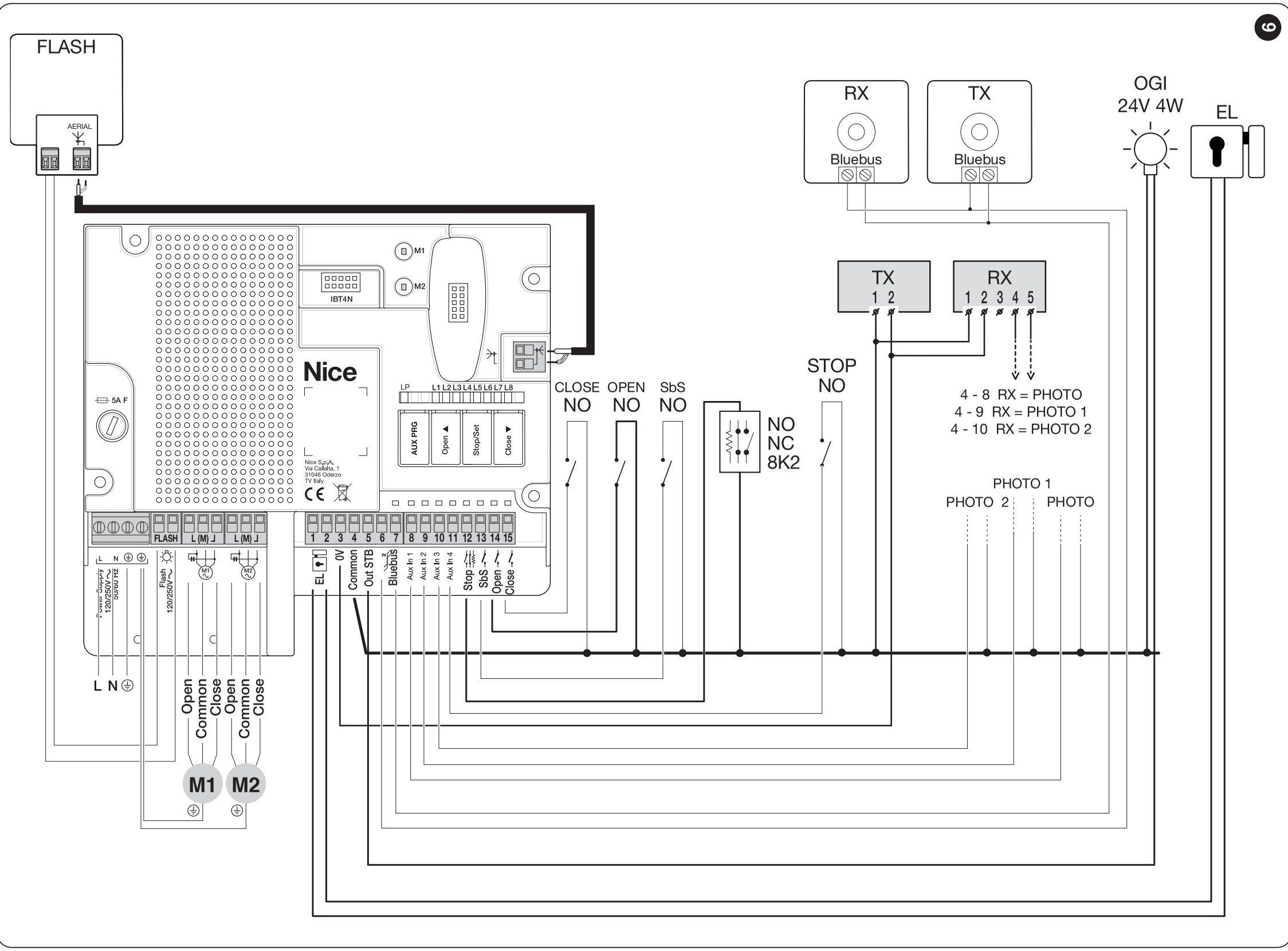

El esquema anterior muestra las fotocélulas con relé sin Phototest y con Standby desactivado. Los bornes AUX deben tener seleccionada la función PHOTO, PHOTO1 o PHOTO2. Configure las entradas no utilizadas según el modo seleccionado; no copie los puentes de un esquema con otra configuración. Más información: cableado de MC800 con relé. LFAB4000 no tiene finales de carrera eléctricos FCA/FCC.
Bornes y polaridad de los accesorios
| Bornes de MC800 | Alimentación y polaridad |
|---|---|
| 3 / 4 | 3 = negativo (0 V), 4 = positivo (+24 V DC Common). Consumo total máximo de los accesorios: 200 mA. |
| 5 / 3 | OUTSTB: 5 = positivo, 3 = negativo, 24 V DC, máximo 4 W. Su uso depende de Phototest y Standby. |
| 6 / 7 BLUEBUS | Dos conductores sin polaridad; alimentación y datos para dispositivos BlueBUS compatibles. |
| FLASH | 230 V AC, máximo 21 W; por ejemplo, ELAC. La salida de corriente alterna no tiene polaridad +/−. ELDC 12 V DC no es compatible con esta salida. |
| 1 / 2 EL | Cerradura eléctrica de 12 V AC, máximo 15 VA; sin polaridad +/−. |
| 4 / 13 SbS | Contacto libre de potencial NO para el comando paso a paso. No aplique tensión externa a la entrada. |

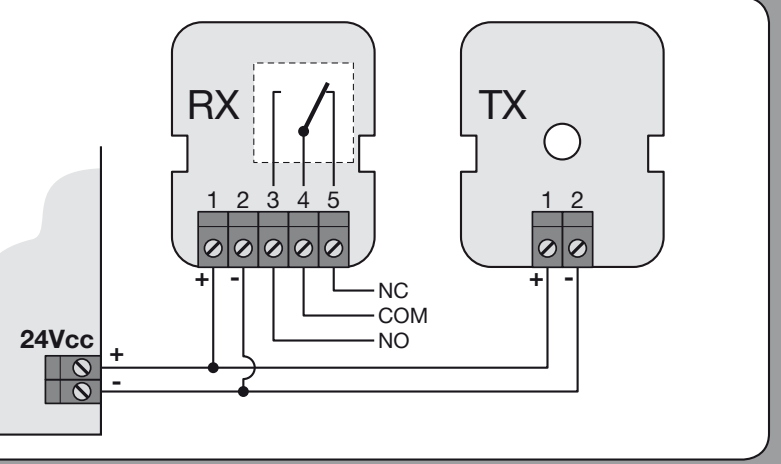

| EPM TX y RX | En la fotocélula 1 = positivo, 2 = negativo. Contactos RX 4 = COM, 5 = NC son libres de potencial. En el esquema sin Phototest: TX1 y RX1 → central 4 (+), TX2 y RX2 → central 3 (−); RX4 → central 4, RX5 → entrada PHOTO configurada 8, 9 o 10. |
Con Phototest o Standby, cambia la alimentación del emisor y la disposición de los puentes. Utilice los esquemas de fotocélulas MC800 y configuración de las entradas AUX. Los contactos y BlueBUS no tienen una polaridad +/− universal.
Primera puesta en marcha y pruebas de seguridad
Para limitar las fuerzas de impacto, se necesita un borde de seguridad sensible. El instalador debe determinar dónde colocarlo y comprobar la seguridad de toda la puerta. El ajuste de la fuerza por sí solo no sustituye esta protección.
- Desconecte la red eléctrica y la batería de reserva, si la hubiera. Con el accionamiento desbloqueado, compruebe manualmente todo el recorrido, el apoyo axial, la fijación firme de la hoja, ambos topes y el desagüe. La hoja no debe atascarse ni moverse por sí sola.
- Vuelva a acoplar el mecanismo de desbloqueo. Compruebe los cables del motor, PE, los dispositivos de seguridad y los accesorios.
- Tras encender la central, compruebe el estado de las entradas y la detección de dispositivos. Antes de aprender el recorrido, deben configurarse correctamente el tipo de motor y las entradas de seguridad.
- Durante el primer movimiento, observe el sentido de desplazamiento y el orden de las hojas. Si el sentido es incorrecto o el movimiento es inesperado, detenga inmediatamente la puerta, desconecte la alimentación y corrija el cableado. No intente solucionarlo aumentando la fuerza.
- Realice el aprendizaje de las posiciones finales según las instrucciones de la central concreta. A continuación, pruebe un ciclo completo, las desaceleraciones, los topes, el desbloqueo, cada par de fotocélulas y el borde de seguridad.
- Antes de la entrega, mida profesionalmente las fuerzas efectivas y compruebe la protección de las zonas peligrosas. El usuario debe recibir instrucciones sobre el manejo, el desbloqueo manual y el mantenimiento.
Coloque permanentemente, junto al mecanismo de desbloqueo, unas instrucciones legibles para liberar el accionamiento manualmente. Entregue la puerta para su uso solo después de probar correctamente el conjunto completo, incluidos los dispositivos de protección.
En el MC800, primero se realiza el aprendizaje de los dispositivos BlueBUS y STOP, y después el aprendizaje del recorrido y de los topes mecánicos. El LFAB4000 es un motor electromecánico; no seleccione el modo hidráulico. Si hay una sola unidad, programe las posiciones del motor M2.
Ajustes, mandos y restablecimiento
La unidad de control, y no el motor subterráneo, ajusta la fuerza, la velocidad, la pausa antes del cierre automático, la apertura parcial y el orden de las hojas. Después de cambiar los ajustes, vuelva a comprobar que las fuerzas sean seguras y que los dispositivos de protección funcionen correctamente.
- Programación del MC800: funciones y valores
- Emparejamiento de mandos según el receptor
- LED e indicadores luminosos del MC800
Borrar los mandos de radio y restablecer la unidad de control son operaciones distintas. El restablecimiento no soluciona los atascos mecánicos; después de borrar los ajustes, hay que volver a realizar el aprendizaje correspondiente. Siga el procedimiento correspondiente a la placa concreta y al receptor instalado.
Resolución de problemas
| Síntoma | Qué comprobar |
|---|---|
| No se puede mover la hoja manualmente | Desbloqueo, estado de las bisagras, palancas y eje, y presencia de objetos extraños en la caja. No fuerce una puerta atascada. |
| El motor funciona, pero la hoja no se mueve | Enganche del mecanismo de desbloqueo y conexión de las palancas. Desconecte la alimentación antes de intervenir. |
| Sentido u orden incorrectos | Asignación de motores y cables. Compruebe OPEN/CLOSE y el motor M2 si hay una sola hoja. |
| La puerta se detiene o invierte el sentido | Movimiento libre, obstáculos, fotocélulas, borde de seguridad e indicadores LED de la unidad de control. Pruebas de seguridad; no aumente la fuerza sin haber eliminado la causa. |
| Agua en la caja | Desagüe, sedimentos, retorno del agua y estado del cableado. Si el cable está dañado o ha entrado agua en una conexión, deje el equipo fuera de servicio. |
| El mando a distancia no responde | Compruebe la pila del mando, su asignación, el receptor instalado y la antena; emparejamiento del mando. |
Mantenimiento
Realice la inspección al menos cada 6 meses, y con mayor frecuencia si el uso es intensivo o el entorno es desfavorable. Desconecte la alimentación de red y la batería de respaldo antes de limpiar o intervenir. No utilice la puerta si está dañada o se atasca; espere a que esté reparada.
- Limpie la caja de cimentación y el desagüe; retire el barro, las hojas y los objetos extraños.
- Compruebe si hay corrosión y revise el cable, los tornillos, las palancas, las bisagras y los topes mecánicos.
- Lubrique las superficies de contacto móviles indicadas y la unión de las palancas; compruebe el funcionamiento del mecanismo de desbloqueo.
- Después del mantenimiento, compruebe el movimiento manual, un ciclo automático completo y todos los dispositivos de protección. Encargue a un técnico la comprobación profesional de las fuerzas y los ajustes.

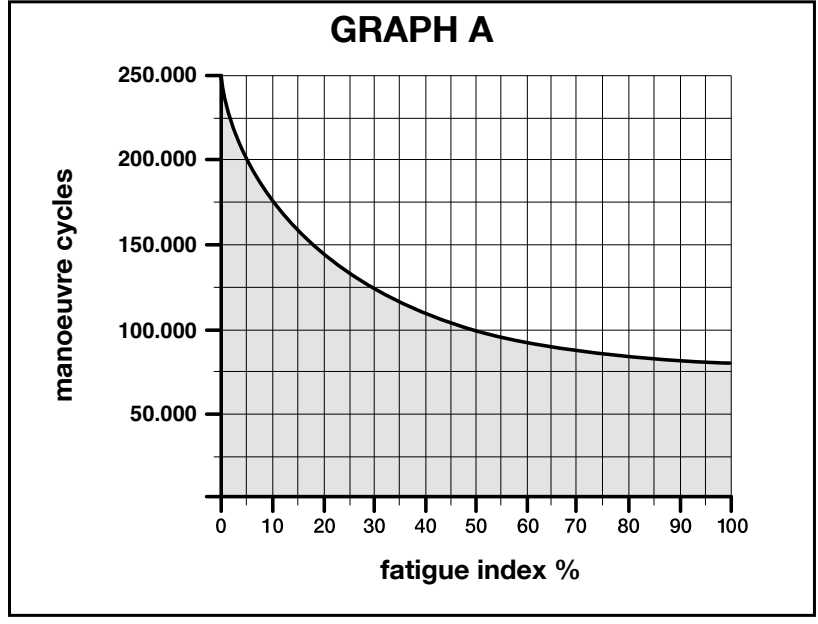

Vida útil estimada
La vida útil depende de la carga combinada de la hoja y de las condiciones de funcionamiento. Los siguientes índices corresponden a las combinaciones indicadas de longitud y peso; también deben respetarse los límites de uso. El gráfico indica el número aproximado de ciclos con un mantenimiento periódico; no constituye una garantía ni indica un número de años. El eje horizontal representa la suma de los índices en porcentaje y el eje vertical, el número de ciclos.
| Características del conjunto de automatización | Índice | Gráfico de vida útil | |
|---|---|---|---|
| Peso de la hoja | 2,01–3 m | 3,01–4 m |
|
| Hasta 150 kg | 10 % | 20 % | |
| 151–350 kg | 20 % | 30 % | |
| 351–550 kg | 30 % | 40 % | |
| 551–650 kg | 40 % | 50 % | |
| Factor adicional | Añadir | ||
| Temperatura superior a 40 °C o inferior a 0 °C; humedad superior al 80 % | 15 % | ||
| Hoja con panel macizo | 20 % | ||
| Entorno ventoso | 15 % | ||
Ejemplo: una hoja de 3 m / 500 kg tiene un índice del 30 %. En un entorno ventoso, añada un 15 %, para un total del 45 %. Añada también los demás factores relevantes. Este cálculo no sustituye la comprobación de la idoneidad de la hoja ni de que las fuerzas sean seguras.
Datos técnicos y dimensiones
| Parámetro | NICE LFAB4000 |
|---|---|
| Tensión del motor | 230 V AC, 50/60 Hz |
| Control de una nueva instalación | MC800; alimentación de la unidad de control: 230 V AC |
| Consumo máximo / potencia absorbida | 1,5 A / 340 W |
| Par máximo | 500 Nm |
| Velocidad sin carga | 0,8 rpm |
| Tiempo aproximado de apertura a 90° a velocidad nominal | Aproximadamente 23 s; la aceleración y la deceleración prolongan el tiempo. |
| Ciclos/h con carga nominal | 20 ciclos/h |
| Ángulo de apertura habitual | Hasta 110°; con BMA1, hasta 360° para una hoja de hasta 3,5 m |
| Grado de protección / temperatura | IP67 / −20 a +50 °C |
| Cable de alimentación del motor | 2 m; uniones fuera de la caja de cimentación |
| Peso del motor solo | 14,3 kg |
| Condensador | Integrado, 7 µF |
| LFABBOX4 | Caja de acero, 14,4 kg; el motor, la caja y el desbloqueo son componentes independientes |

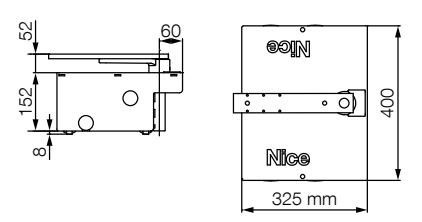

| Dimensiones del conjunto con la caja actual | 400 × 325 × 152 mm; antes de hormigonar, compruebe la caja suministrada |
La potencia máxima absorbida y el par máximo no son valores de funcionamiento continuo. El tiempo real de movimiento depende del ángulo, la carga y los ajustes de la central de control. Al planificar la excavación y la altura de la hoja, siga el plano dimensional de la caja concreta.
Vista del producto
