Descripción del producto NICE Hyppo HY7005 - motor para puerta batiente para una hoja de hasta 3 m/800 kg
NICE HYPPO HY7005 – motor articulado para puerta batiente
NICE HYPPO HY7005 es un motor electromecánico independiente para una hoja de la puerta. Tiene un motor 230 V CA, un brazo articulado y es irreversible. La posición de la hoja se controla mediante finales de carrera de apertura y cierre. Necesita una central de control y accesorios de seguridad; en caso de corte del suministro eléctrico, se puede desbloquear con una llave.
La instalación, la conexión y las pruebas de seguridad deben correr a cargo de un técnico cualificado. Antes de abrir el motor o la central, desconecte la alimentación y cualquier sistema de respaldo. Al accionar la puerta manualmente, asegure la hoja para evitar que se mueva accidentalmente.
Cuándo elegir este motor
HYPPO es adecuado para puertas batientes con el brazo articulado instalado en el lado interior. Hay que tener en cuenta la longitud y el peso de la hoja, la resistencia al movimiento, la posición de las bisagras y el espacio necesario para todo el recorrido del brazo.
| Longitud máxima de la hoja | 3 m; el peso admisible disminuye a medida que aumenta la longitud. |
|---|---|
| Peso según el gráfico | Para una hoja de alrededor de 2 m la curva superior alcanza aproximadamente 800 kg. Para 3 m el gráfico indica menos de 400 kg. Evalúe el peso concreto según la curva correspondiente y las condiciones de la puerta. |
| Ciclo de trabajo | 30 % |
Los valores de 3 m y 800 kg no son aplicables al mismo tiempo. Los límites corresponden a un motor y una hoja. La altura y la forma de la puerta, el relleno opaco y los vientos fuertes pueden reducir considerablemente estos valores. El ciclo de trabajo expresado en porcentaje no indica el número de ciclos por hora ni un funcionamiento continuo.
El eje horizontal indica la longitud en metros y el vertical, el peso en kilogramos. Para el HY7005, utilice el área de validez identificada con este modelo.
Accesorios compatibles
Elija los accesorios en función de la central instalada, los conectores y la tensión. El siguiente esquema de conexión y los procedimientos se refieren a MC800 / MCA5R30.
| Qué | Por qué | Tipo |
|---|---|---|
| Central de control | Controla uno o dos motores y los dispositivos de seguridad. |
|
| Luz intermitente | Advierte del movimiento de la puerta y puede incorporar una antena. |
|
| Fotocélulas | Controlan la zona de la puerta; la respuesta depende de su ubicación. | |
| Banda de seguridad sensible | Protección en caso de contacto con la hoja; es obligatoria en una instalación con MC800. |
|
| Fotocélulas inalámbricas | Solución sin cables tendidos hasta las fotocélulas. |
|
| Receptor | Recibe las órdenes de los mandos; en SM se instala un receptor. |
|
| Transmisor | Control remoto según el receptor instalado. | |
| Antena | Ayuda a mejorar el alcance del mando. |
|
| Teclado | Envío de órdenes mediante código, sin mando a distancia. |
|
| Selector de llave | Envío de órdenes mediante llave desde un punto fijo. |
|
| Lector de tarjetas | Control mediante tarjeta asignada o llavero. |
|
| Cerradura eléctrica | Bloqueo adicional de la hoja, sincronizado con el sistema de control. |
|
| Brazo prolongado | Mayor alcance cuando la geometría de montaje es diferente. | |
| Desbloqueo desde el exterior | Acceso manual en caso de corte del suministro eléctrico, cuando no hay otra entrada. |
|
| Control Wi-Fi / GSM | Orden remota mediante contacto libre de potencial. |
|
| Programación e integración | Configuración avanzada y diagnóstico. |
|
FT210B no son adecuadas para MC800 ni MC824H: requieren direcciones distintas: FT A / FT B / FT C. Seleccione las fotocélulas compatibles indicadas arriba.
Motor y unidad de control por separado
La oferta incluye un motor HYPPO HY7005 con brazo articulado. El motor por separado no incluye la central de control. Para una puerta de dos hojas necesita dos motores compatibles; no aumentan el límite de una sola hoja. Elija la unidad de control, las fotocélulas, la luz intermitente, el receptor y los mandos según la configuración.
| Configuración | Control | Diferencia importante |
|---|---|---|
| HY7005 | MC800 | 230 V AC, finales de carrera integrados. MC200 es una opción para un solo motor. |
Si la puerta ya está instalada, siga las indicaciones de la placa montada. El manual de la MC800 actual no corresponde a la antigua A60, y los procedimientos de la MC824HR30 no se aplican automáticamente a otra generación de MC824H.
Instalación del accionamiento articulado
Antes de la instalación
- La hoja debe poder moverse manualmente con suavidad a lo largo de todo el recorrido. Compruebe las bisagras, la resistencia de la hoja y la capacidad de carga de los anclajes.
- Instale topes mecánicos sólidos para las posiciones de cierre y apertura, que delimiten el recorrido y permitan programar la central.
- Deje espacio libre para el cuerpo del motor, todo el recorrido del brazo y la manilla de desbloqueo. Evalúe los puntos de aplastamiento y atrapamiento, y prevea protecciones.
- En el pilar se monta la placa de soporte; en la hoja, el soporte delantero. Las dimensiones de montaje y la resistencia de la superficie de apoyo son determinantes.
Dimensiones de montaje A y B
Mida las cotas A y B según la ilustración. La tabla corresponde al brazo articulado estándar HY7005; indica el ángulo de apertura para cada combinación concreta de dimensiones en milímetros.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
El ángulo depende de la geometría; no es un ajuste arbitrario de la central. Antes de fijar el motor definitivamente, desbloquéelo y compruebe todo el recorrido de la hoja y del brazo. Los topes deben impedir que la hoja se mueva fuera de la zona segura.
Brazo prolongado HYA12
Brazo articulado prolongado NICE HYA12 permite un mayor alcance. La ilustración también define la cota D. Los valores máximos de A/B/D son límites de montaje, no dimensiones recomendadas para el pilar. No aplique automáticamente al HYA12 la tabla de ángulos del brazo estándar.
| Cota | Brazo estándar | HYA12 |
|---|---|---|
| A máx. | 150 mm | 400 mm |
| B máx. | 350 mm | 450 mm |
| D máx. | 450 mm | 800 mm |
Fijación de la placa y el soporte
- Determine si la instalación es a izquierda o a derecha mirando desde el interior de la propiedad. El mismo modelo se adapta a ambos lados mediante la posición de la placa y el montaje del brazo.
- Fije la placa de soporte A a una superficie firme del pilar y el soporte B a una parte rígida de la hoja. Aquí A/B designan piezas, no las cotas de montaje de la tabla anterior.
- Atornille el motor a la placa. Corrija las pequeñas desviaciones de alineación mediante los orificios de fijación alargados.
- Monte el brazo para el lado elegido. Antes del montaje, lubrique los tornillos según las instrucciones de instalación y coloque las arandelas y los elementos de fijación.
- Con el motor desbloqueado, compruebe manualmente la hoja hasta los topes; después, apriete definitivamente las fijaciones.
Instalación a izquierda, vista desde el interior:
Instalación a derecha, vista desde el interior:
Cubierta y protección del mecanismo
Una vez ajustado, coloque la cubierta y la manilla de desbloqueo y fíjelas con tornillos. Compruebe los prensaestopas y que la cubierta quede cerrada. No debe entrar agua en el motor ni en la central; proteja los cables del brazo y del movimiento de la hoja.
Desbloqueo manual
- Detenga la automatización, desconecte la alimentación y asegure la hoja para evitar que se mueva por sí sola.
- Deslice hacia arriba la cubierta de la cerradura. Introduzca la llave y gírela en el sentido de las agujas del reloj.
- Gire la manilla de desbloqueo como se muestra en la imagen; después, mueva la hoja manualmente.
- Antes del funcionamiento automático, vuelva a colocar el mecanismo en la posición de bloqueo, con la manilla en vertical. Compruebe que la transmisión esté bloqueada, retire la llave y cierre la cubierta de la cerradura.
Si no dispone de otro acceso a la propiedad, prevea una forma de acceso durante la instalación: NICE KIO con cable KA1 permite el desbloqueo manual desde el exterior. Instale y pruebe el conjunto antes de poner la puerta en funcionamiento.
Cableado y conexión eléctrica
Tienda y proteja la línea de red, los conductores del motor y las señales de baja tensión según la tensión y las condiciones del entorno. La alimentación de la central consta de L, N y PE; protéjala con una protección adecuada y un dispositivo que permita la desconexión total. Asegure los cables con prensaestopas y dispositivos de alivio de tracción.
| Circuito | Cable | Uso |
|---|---|---|
| Alimentación de la central | 3 × 1,5 mm² | Hasta 30 m; L, N y PE. Para una alimentación más larga, utilice 3 × 2,5 mm² y conecte la puesta a tierra de protección de la automatización según las instrucciones de la central. |
| Motor | 4 × 1,5 mm² | Hasta 10 m; apertura, común, cierre y protección PE. |
| BlueBUS | 2 × 0,5 mm² | Hasta 20 m; para longitudes superiores a 20 m y de hasta 40 m, utilice 2 × 1 mm². Sin polaridad. |
| Luz intermitente | 2 × 1,5 mm² | Hasta 20 m, FLASH de red. |
| Cerradura eléctrica | 2 × 1 mm² | Hasta 10 m; salida de 12 V AC / máx. 15 VA. |
| Interruptor de llave | 4 × 0,5 mm² | Hasta 50 m; también se pueden utilizar dos cables de 2 × 0,5 mm². |
| Antena | RG58 | Hasta 20 m; se recomienda una longitud inferior a 5 m. |
El instalador debe comprobar la sección y el recorrido según las longitudes del cableado y las instrucciones de la central instalada.
Conexión del motor y la central
El HY7005 tiene un motor de 230 V AC e interruptores de final de carrera integrados. El procedimiento de conexión de la central que se describe a continuación corresponde a la MC800 con placa MCA5R30 y OutSTB. Para MC200 o la antigua A60, utilice sus propias instrucciones. La placa MCA5 más antigua tiene identificadores distintos y no debe confundirse con la MCA5R30.
| Motor izquierdo | Regleta de terminales Open / Common / Close (abrir / común / cerrar). PE debe conectarse a un terminal de protección independiente. |
|---|---|
| Motor derecho | En comparación con el motor izquierdo, se intercambian Open y Close. Common y PE no se intercambian. |
| Una hoja | Con la MC800, utilice M2; M1 queda sin utilizar. |
| Dos hojas | M2 abre primero; M1 cierra primero. |

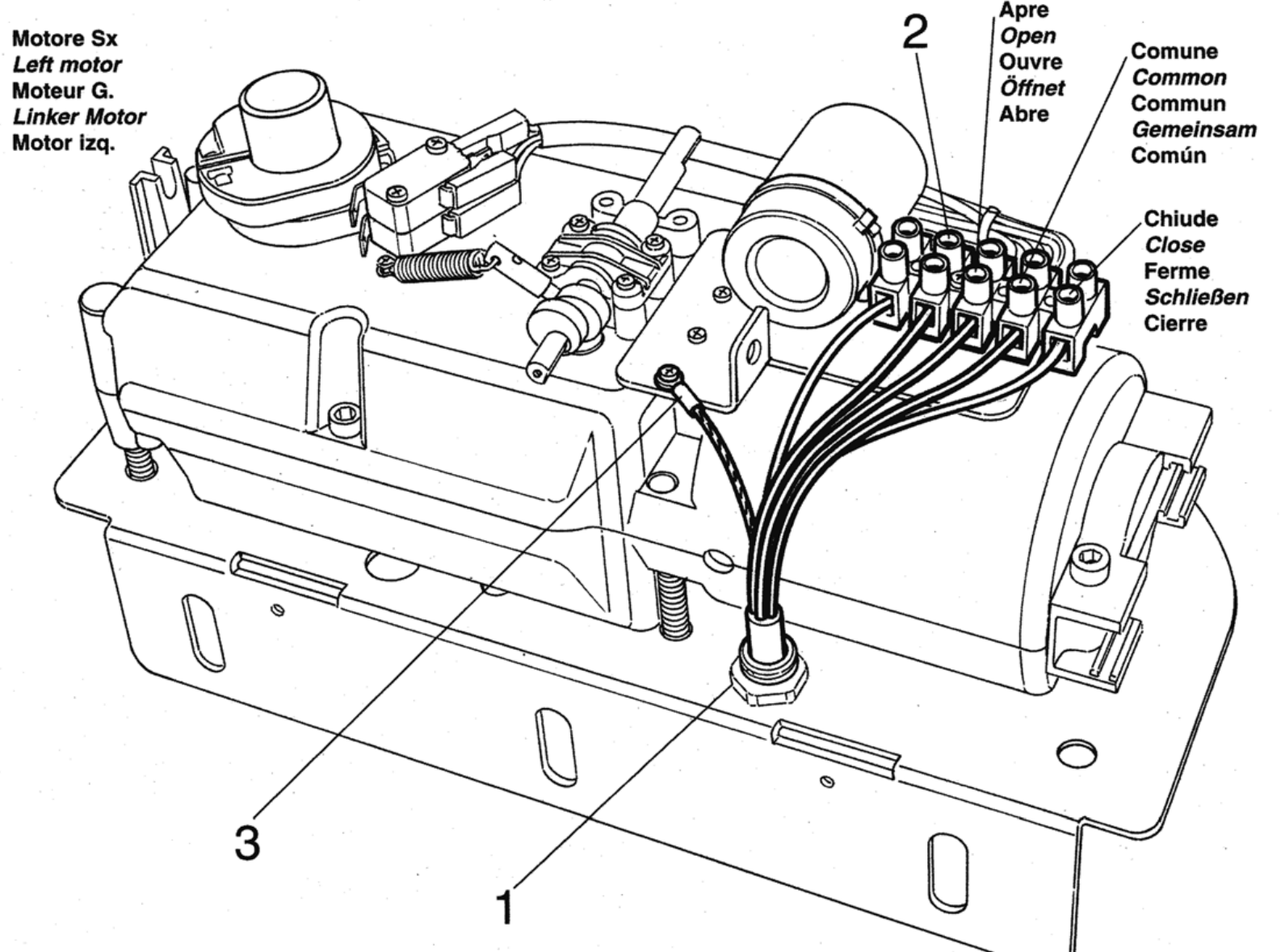

1 es el prensaestopas, 2 la regleta de terminales del motor, 3 la toma de tierra de protección. El circuito del motor de corriente alterna no tiene polaridad de CC +/−. El par se ajusta en la central.
MC800 – terminales de accesorios y polaridad
| 3 / 4 – alimentación | 3 = 0 V (−), 4 = Common +24 V DC (+), en total máx. 200 mA para dispositivos auxiliares. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −; alimentación conmutada para fotocélulas con relé, máx. 4 W. Se desactiva en modo Standby. No lo confunda con OGI de la placa antigua. |
| 6 / 7 – BlueBUS | Alimentación y datos por dos conductores; sin polaridad +/−. |
| 1 / 2 – ELS | Cerradura eléctrica 12 V AC, máx. 15 VA; sin polaridad de CC. |
| FLASH | Luz intermitente autointermitente 230 V AC, máx. 21 W; por ejemplo, ELAC. No conecte aquí el ELDC de baja tensión. |
| 4 / 13 – SbS | Contacto libre de potencial NO entre Common 4 y SbS 13 para el control paso a paso; el contacto no tiene polaridad. |
| 4 / 14 y 4 / 15 | Sin tensión NO contacto para abrir (14) o cerrar (15). |
| 4 / 12 – STOP | Entrada de seguridad aprendida NO, NC o 8,2 kΩ; los contactos no tienen polaridad. |
| 8–11 – AUX | Finales de carrera: 8 FCA1, 9 FCA2, 10 FCC1, 11 FCC2; LP apagado. Fotocélulas con relé: 8 PHOTO, 9 PHOTO1, 10 PHOTO2; 11 pasa a ser STOP; LP encendido. Estas funciones AUX son mutuamente excluyentes. Las entradas AUX no utilizadas quedan libres. |

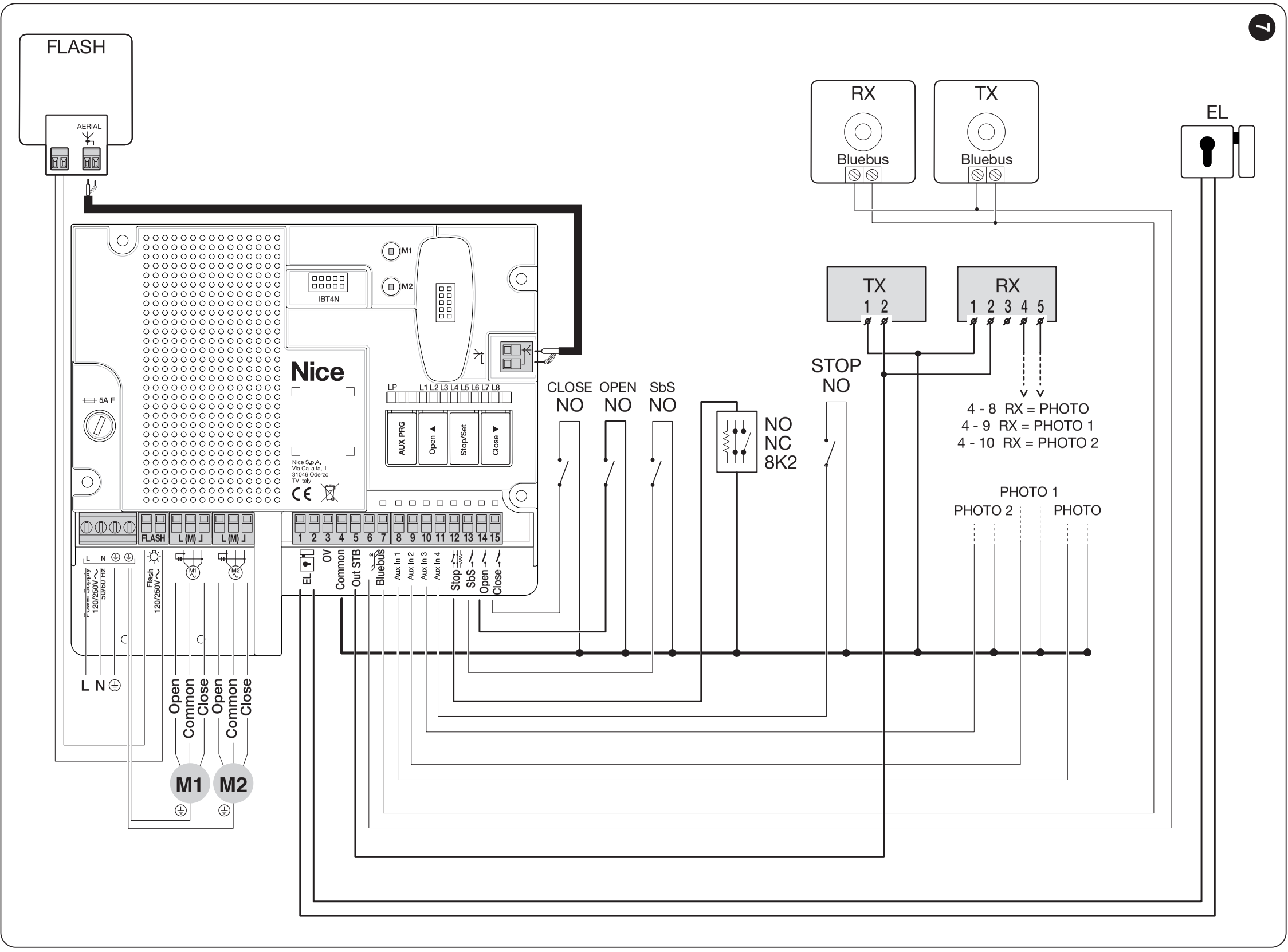

El esquema muestra una conexión combinada de relé y BlueBUS con Standby activado. Alimente los TX/RX con relé desde OutSTB según el esquema; para otro modo, utilice el esquema correspondiente de la central. Los microinterruptores HY7005 están integrados en el circuito del motor. No saque contactos sin tensión del bloque de terminales Open/Common/Close para conectarlos a AUX. Configuración de AUX.
Ajuste de los finales de carrera HY7005
- Desconecte la alimentación, desbloquee el motor y mueva manualmente la hoja hasta la posición cerrada, contra el tope mecánico.

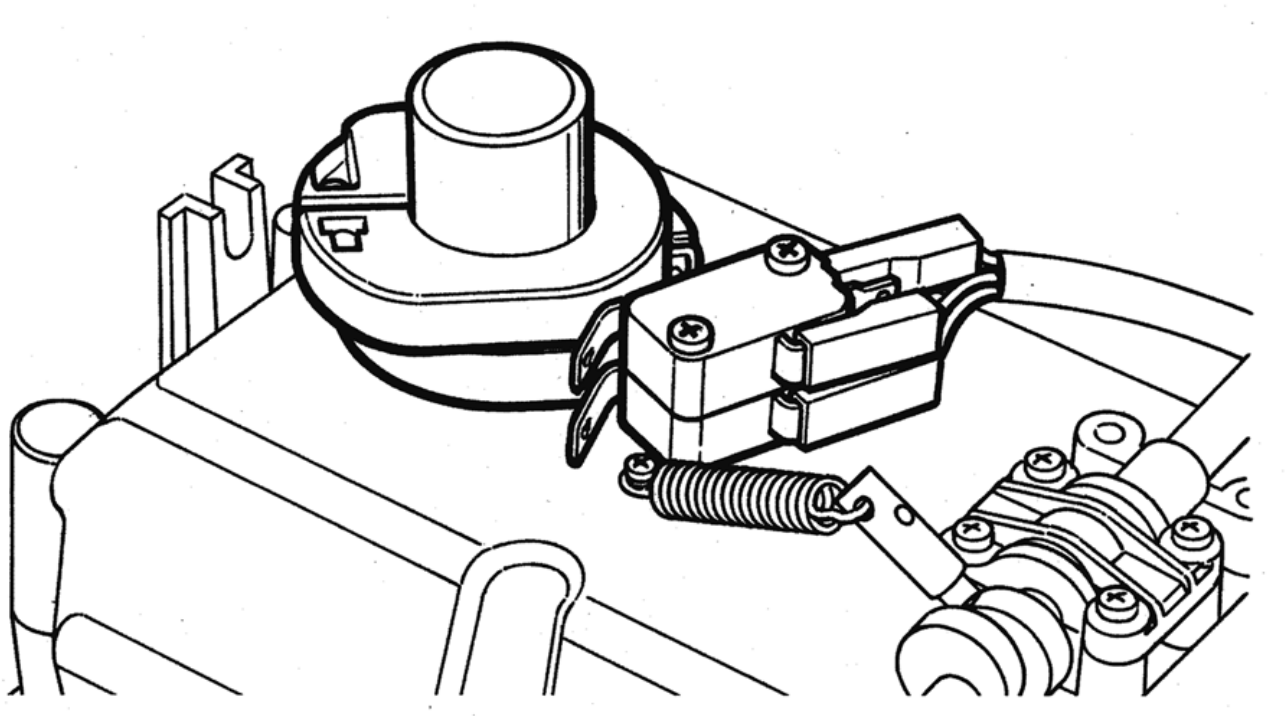

- Gire la leva correspondiente hasta oír cómo se acciona el microinterruptor. Ajuste la segunda leva con la hoja abierta para el sentido contrario.
- Devuelva la manilla a la posición vertical de bloqueo.
- Durante una prueba controlada, compruebe el sentido del movimiento, la parada y el apoyo en los topes. Antes de volver a intervenir en las levas, desconecte de nuevo la alimentación.
- Después de la prueba, vuelva a desconectar la alimentación. Solo entonces apriete los tornillos de fijación de las levas y coloque la tapa.
Siguen siendo necesarios los topes mecánicos. El ajuste de las levas del motor es una operación distinta del aprendizaje del recorrido en la MC800.
Fotocélulas y entradas de seguridad
Coloque las fotocélulas teniendo en cuenta el movimiento de las hojas y los riesgos de la puerta. Alinee correctamente los TX/RX. La protección del paso no sustituye a la protección de las zonas de aplastamiento en la bisagra y el brazo.
La MC800 admite fotocélulas BlueBUS y con relé, así como una combinación de ambas según el esquema correcto. El modo AUX y la alimentación de los TX/RX deben corresponderse con el cableado y con la configuración de Standby o de la prueba de fotocélulas. BlueBUS EPMB, EPLB, EPSB, EPMORB, EPMOB y F210B tienen dos cables sin polaridad. Cada par necesita una dirección correcta y única.
Con relé EPM, EPMOR o EPMA requieren configurar AUX para fotocélulas con LP encendido. Contacto RX C–NC se conecta entre Common 4 y 8 PHOTO / 9 PHOTO1 / 10 PHOTO2. Conecte la alimentación y la prueba de TX/RX según el modo, incluida la polaridad 3− / 4+ y OutSTB 5+. En EPM, tanto TX como RX tienen terminal 1 = + y 2 = − para alimentación de CC; RX 4 = COM y 5 = NC. Estos números no se aplican automáticamente a otro modelo de fotocélula. No basta con conectar el contacto sin alimentación ni configuración. Procedimiento para fotocélulas con relé.
En una instalación con MC800 se necesitan bandas de seguridad sensibles. El instalador debe determinar su tipo y ubicación para que la instalación supere la prueba de impacto en todas las condiciones de funcionamiento. Conexión de la banda al dispositivo de seguridad STOP.
Pruebe cada par durante la apertura y el cierre, STOP y todas las bandas de seguridad sensibles instaladas. No anule ningún dispositivo de seguridad con un puente para hacer que la puerta se ponga en marcha.
Primera puesta en marcha y aprendizaje
El instalador debe realizar estos pasos tras comprobar los aspectos mecánicos y eléctricos. Bloquee el motor en modo automático y compruebe los topes, que el recorrido esté despejado y M1/M2. Esté preparado para detener la puerta durante el primer movimiento.
Ajuste los finales de carrera HY7005. Antes del aprendizaje, compruebe que la fuerza de la MC800 sea adecuada: parámetro de nivel II/L6. El HY7005 es electromecánico; no se activa la función de mantenimiento de presión de los motores hidráulicos.
Al conectar la alimentación, BlueBUS debe parpadear aproximadamente una vez por segundo, los LED de los TX/RX de las fotocélulas BlueBUS conectadas deben parpadear y la luz de señalización FLASH debe estar apagada. Si alguna comprobación falla, desconecte la alimentación y cualquier fuente de respaldo, y revise el cableado antes de continuar.
1. Reconocimiento de dispositivos

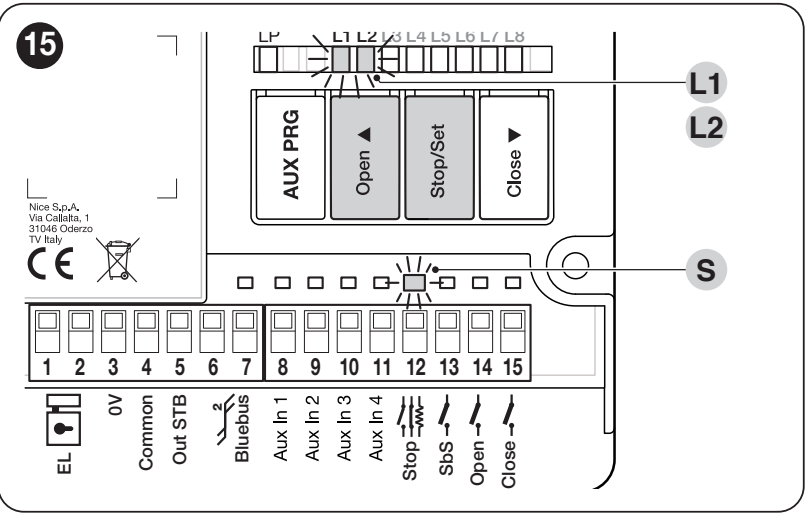

- Mantenga pulsados simultáneamente Open ▲ + Stop/Set.
- Suelte ambos botones cuando L1/L2 empiecen a parpadear rápidamente, aproximadamente después de 3 segundos.
- Espere a que termine. Correcto: STOP se enciende y L1/L2 se apagan. L3/L4 pueden parpadear para indicar que se requiere el aprendizaje de posiciones.
Repita el procedimiento después de añadir o retirar un dispositivo BlueBUS/STOP. Realice también el aprendizaje sin accesorios conectados.
2. Aprendizaje automático de posiciones
- Mantenga pulsados simultáneamente Stop/Set + Close ▼.
- Suelte los botones cuando L3/L4 empiecen a parpadear rápidamente, aproximadamente después de 3 segundos.
- Observe: Cierre de M1, cierre de M2, apertura de M2, apertura de M1, cierre de M1 y cierre de M2; siempre hasta el tope correspondiente. Con un solo motor, solo se mueve M2.
- El apagado confirma el éxito L3/L4.
Si alguno de los motores abre en lugar de cerrar durante los primeros movimientos de cierre, detenga el aprendizaje con el botón Open ▲ o Close ▼. Desconecte la alimentación y cualquier batería de respaldo, y corrija el sentido del motor correspondiente: intercambie Open y Close; Common y la protección PE deben permanecer en sus bornes. Si el orden es incorrecto, corrija M1/M2. Inicie el aprendizaje desde el principio. La activación de una fotocélula o del STOP interrumpe el proceso y hace parpadear L1; elimine la causa y repita el aprendizaje.
3. Pruebas y entrega
Pruebe las aperturas y cierres completos, los topes, las ralentizaciones, la superposición de las hojas y el desbloqueo. Compruebe cada elemento de seguridad, la parada y el cambio de sentido al encontrar un obstáculo. El instalador debe medir las fuerzas y evaluar el conjunto completo. No ajuste una fuerza elevada como sustituto de la reparación de una puerta que se atasca. El usuario debe recibir el manual y saber cómo desbloquear el accionamiento de forma segura.
Aprendizaje manual y mixto: procedimiento detallado de la central de control. El aprendizaje automático debe realizarse antes del aprendizaje mixto.
Ajustes y mandos a distancia
Configure el cierre automático, el tiempo de pausa, el modo paso a paso, la ralentización y la fuerza según la puerta. Repita las pruebas después de modificar la fuerza o las funciones de seguridad. Los rangos completos, los LED y los valores de fábrica se encuentran en las tablas de programación de la central de control.
Receptor, mando y antena
El motor por sí solo no incorpora un receptor de radio. Se instala un receptor SM en la central de control. NICE OXIBD también es compatible con el sistema bidireccional ON3EBD; OXILR utilice con ON3ELR. Con el modelo anterior OXI elija los transmisores según la codificación almacenada. La misma frecuencia, por sí sola, no garantiza la compatibilidad.
Conecte el cable coaxial según el receptor: directamente al receptor con OXIBD y según el esquema de la central con OXI. Emparejamiento y borrado de mandos. Borrar la memoria de radio no equivale a reiniciar la placa ni a aprender las posiciones.
Qué comprobar en caso de avería
| Síntoma | Qué comprobar |
|---|---|
| La puerta no se mueve | La alimentación, el bloqueo del desbloqueo y el STOP. Las averías de alimentación o de fusibles deben ser reparadas por un técnico con la alimentación desconectada. |
| El motor funciona, pero la hoja no se mueve | El engranaje y la fijación del brazo; vuelva a colocar el desbloqueo en la posición bloqueada. |
| La puerta se detiene o retrocede | Compruebe primero el movimiento manual y el espacio del brazo; después, las fotocélulas, el STOP y los topes. No aumente la fuerza sin averiguar la causa. |
| El aprendizaje no finaliza | El orden y el sentido de los motores, los topes y los dispositivos de protección. En el HY7005, compruebe también las levas de los finales de carrera. |
| El mando no funciona, pero el botón sí | La batería, la codificación, el registro del transmisor en el receptor y la antena. |
| Avería tras modificar las fotocélulas | Las direcciones y los cables; después, repita la detección de dispositivos. |
Número de destellos del indicador luminoso y de los LED: diagnóstico y reparaciones. Anote los ajustes antes de reiniciar. El reinicio de la placa, el borrado del receptor y el nuevo aprendizaje son operaciones distintas; consulte el manual de la unidad instalada.
Inspección y mantenimiento
Haga revisar el conjunto completo al menos cada seis meses; si el uso es intensivo o el entorno exigente, realice revisiones más frecuentes según el plan de mantenimiento. Compruebe las bisagras, las fijaciones, la holgura del brazo, los topes, el desbloqueo, los prensaestopas y los cables. Pruebe las fotocélulas y el STOP, y deje constancia de la inspección.
Durante el movimiento, manténgase fuera del recorrido de la hoja y del brazo articulado. No permita que los niños jueguen cerca de la puerta y mantenga los mandos fuera de su alcance. Mantenga despejada la zona de la puerta. Limpie las superficies y las ventanillas de las fotocélulas sin utilizar productos agresivos. No lave el motor con agua a presión. Encargue las intervenciones en el mecanismo, los circuitos eléctricos y los ajustes de seguridad a un técnico. Si el brazo está dañado, se oyen ruidos inusuales o la puerta se mueve por sí sola, ponga la automatización fuera de servicio y solicite una reparación.
Datos técnicos de NICE HYPPO HY7005
| Tipo | Accionamiento electromecánico irreversible con brazo articulado para una hoja. |
|---|---|
| Motor | 230 V AC / 50 Hz |
| Corriente | 1,2 A |
| Potencia absorbida | 258 W |
| Par | 400 Nm |
| Velocidad de rotación | 1,7 rpm |
| Ciclo de trabajo | 30 % |
| Detección de posición | Finales de carrera de apertura y cierre |
| Grado de protección | IP43 |
| Temperatura de funcionamiento | −20 a +50 °C |
| Dimensiones | 350 × 165 × 242 mm (anchura × profundidad × altura total) |
| Peso | 13 kg |
| Límites de la hoja | Hasta 3 m; consulte el peso correspondiente en el gráfico de límites. |
La altura total de 242 mm incluye la placa bajo el cuerpo del accionamiento; en el plano, la cubierta tiene una altura de 152 mm.
