Componentes para puertas correderas de fortamigo.es
Componentes, motores y paneles para puertas y vallas
Elija componentes y kits para construir una puerta, paneles para puertas y vallas o perfiles para estructuras. También encontrará motores y guías de montaje.
Kits y componentes para puertas
Qué ofrecemos: puerta corredera para montar uno mismo
Atendemos a todas las personas que quieren puertas correderas autoportantes y puertas correderas sobre carril fabricar por su cuenta, o fabrican puertas para otras personas. Ofrecemos componentes para puertas correderas de alta calidad, con plazos de entrega cortos y a un precio justo.
¿Está construyendo una puerta batiente o una puerta peatonal? Consulte también componentes y motores para puertas batientes y puertas peatonales.
Suministramos a nuestros clientes los componentes necesarios para construir una puerta, junto con guías para que puedan montar, instalar y poner en marcha la puerta con conocimientos mínimos, por su cuenta. Nos encargamos del transporte y asesoramiento sobre su puerta.
Para facilitar la elección, hemos preparado kits de componentes para puertas correderas. Estaremos encantados de ayudarle a elegir. Si tiene alguna petición específica, escríbanos a [email protected].
Información sobre estructuras de puertas
Puertas correderas
| Según su sistema de desplazamiento, las puertas correderas se clasifican en: | |
| Puertas correderas autoportantes: |
la puerta queda suspendida sobre el suelo mediante un perfil C que se desplaza sobre carros de soporte |
|---|---|
| Puertas correderas sobre carril: |
la puerta lleva ruedas fijadas en la parte inferior que se desplazan por un carril |
| Puertas correderas suspendidas: |
la puerta lleva carros en la parte superior que se desplazan por un perfil C fijado al techo o a la pared |
En las siguientes ilustraciones puede ver los distintos componentes de una puerta corredera:
Puerta corredera autoportante
Puertas autoportantes son populares gracias a su diseño, que permite un funcionamiento sin mantenimiento y no requiere un terreno nivelado. La puerta queda suspendida a unos 5 a 10 cm del suelo mediante un perfil C, fijado fuera del ancho de paso sobre dos carros de soporte, firmemente anclados en una cimentación de hormigón. Sin embargo, hay que tener en cuenta que se necesita más espacio para abrirla: aproximadamente entre un 30 y un 40 % más que el ancho de paso.

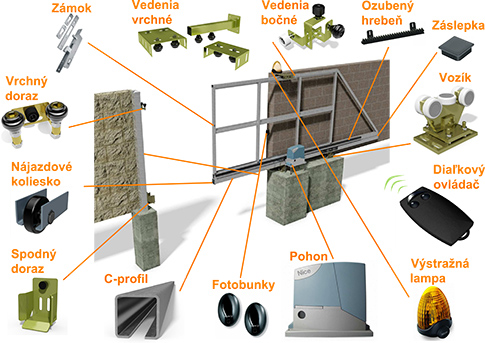

Disposición de los componentes de una puerta corredera autoportante
|
Al hacer clic en una parte concreta de la imagen, se mostrará la categoría de productos correspondiente. |
Principio de funcionamiento de una puerta corredera autoportante
El elemento fundamental de una puerta autoportante es el perfil C y la estructura del marco de la puerta. El marco de la puerta se fabrica con perfiles de acero cerrados de pared delgada. El perfil C está soldado a la parte inferior del marco. Este perfil permite el desplazamiento horizontal de la puerta sobre los rodamientos integrados en dos carros de soporte. Los carros están anclados en la cimentación de hormigón. En la parte superior de la puerta, el desplazamiento se estabiliza mediante la guía de la puerta (superior o lateral), cuyo roce no daña el acabado superficial de la puerta. Tope de la puerta se resuelven con inferiores y topes superiores.
El perfil C está fabricado en acero de alta calidad laminado en frío y no se dilata. Los rodamientos de los carros están mecanizados con precisión para el perfil C y protegidos contra la suciedad mediante tapones. Los carros de soporte permiten regular la altura y bascular, lo que distribuye uniformemente la carga sobre sus rodamientos.
En la mayoría de los casos, para las puertas autoportantes se elige un automatismo junto con dispositivos de seguridad (fotocélulas, luz intermitente). Sin embargo, también es posible abrir la puerta manualmente; en ese caso, se puede cerrar con una cerradura de gancho con manilla o tirador. Ofrecemos a nuestros clientes automatismos NICE por nuestra excelente experiencia con esta marca.
Estructura del marco de una puerta autoportante
La estructura de la puerta consta de un marco fabricado con perfiles de acero huecos. Puede fabricar la estructura con perfiles de 40 × 40 mm, 60 × 40 mm, 80 × 40 mm u otros, según el tamaño y el peso de la puerta. La capacidad de carga total de la estructura de la puerta depende del material con el que se haya soldado el marco. Cuanto mayor sea la sección de los perfiles tubulares utilizados, mayor será la rigidez del marco y, por tanto, la capacidad de carga del revestimiento de la puerta.
Cálculo aproximado de la longitud total de una puerta autoportante: multiplique la anchura del paso por 1,4 y añada 0,2 m (necesarios para la guía de la puerta). Ejemplo: la anchura del paso es de 4 m. Cálculo: 4 m × 1,4 + 0,2 m = 5,8 m (la longitud total de la puerta es de 5,8 m). Este cálculo aproximado es válido para puertas de hasta 600 kg; para puertas más pesadas, el coeficiente puede llegar a 1,6 (según el peso de la puerta).
Si prevé una estructura ligera, puede reducir el vuelo de la puerta. A medida que aumenta el peso de la puerta, es mejor no reducir el vuelo y calcular, como mínimo, con un coeficiente aproximado de 1,4.
Revestimiento de la estructura de la puerta
Puede adaptar el revestimiento de la puerta prácticamente a cualquier estilo de vallado o de vivienda (listones de madera, panel de acero, perfiles de plástico, lexán, metal desplegado…).
Enlaces relacionados puerta autoportante
| Más información: enlaces |
|
|---|---|
|
Kits de componentes para puertas autoportantes: Para facilitar el trabajo, ofrecemos kits completos con los componentes necesarios para fabricar una puerta autoportante. Los kits tienen un precio especial. |
|
|
Selección de componentes para una puerta autoportante: Información detallada sobre cómo elegir los componentes para una puerta autoportante. |
|
|
Encontrará las dimensiones recomendadas en la guía Cimentación de hormigón de la puerta autoportante. |
|
|
Preguntas frecuentes durante la instalación de una puerta corredera autoportante. |
|
Puerta corredera sobre carril
Puerta corredera sobre carril (también llamada puerta corredera con ruedas) se desplaza sobre un carril instalado en una cimentación de hormigón. En el perfil inferior de la puerta se fijan ruedas de acero con rodamientos.

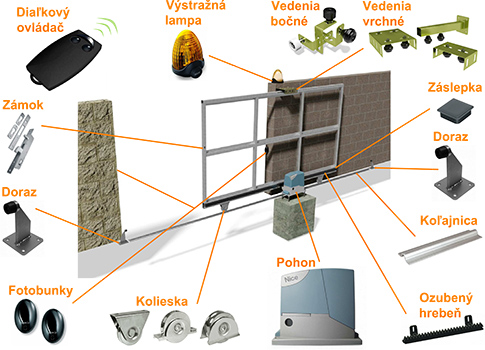

Distribución de los componentes de una puerta corredera sobre carril
|
|
Cómo funciona una puerta corredera sobre carril
La base es el marco de la puerta, el carril y las ruedas. El marco de la puerta se fabrica con perfiles de acero huecos de pared delgada, que le proporcionan rigidez. Las ruedas de la puerta se fijan a la parte inferior del marco (hay varias opciones de montaje; véase ruedas para puerta sobre carril). Estas ruedas permiten el desplazamiento horizontal de la puerta a lo largo del carril. El carril se ancla a lo largo de toda la anchura del paso y de todo el recorrido de apertura de la puerta. La guía lateral de la hoja y su estabilización para evitar que se desvíe se realizan mediante la guía de la puerta (superior o lateral), cuyo roce no daña el acabado superficial de la puerta. Los topes de la puerta se resuelven con inferiores y topes superiores.
En la mayoría de los casos, para las puertas sobre carril se elige un automatismo junto con dispositivos de seguridad (fotocélulas, baliza). Sin embargo, también es posible abrir la puerta manualmente; en ese caso, se puede cerrar con llave. con una cerradura de gancho con manilla o asa. Ofrecemos a nuestros clientes motores NICE por la excelente experiencia que tenemos con esta marca.
Enlaces relacionados puerta corredera con carril
| Más información: enlaces |
|
|---|---|
|
Kits de componentes para puertas con carril: para facilitar el trabajo, ofrecemos kits completos con los componentes necesarios para fabricar una puerta corredera con carril. Los kits tienen un precio especial. |
|
Comparación entre puertas autoportantes y puertas con carril
La diferencia principal está en el diseño del sistema de desplazamiento de la puerta: Puerta autoportante se guía en la parte inferior mediante un perfil C que se desplaza sobre dos carros de soporte, anclados fuera del ancho de paso, mientras que la puerta con carril lleva ruedas fijadas al perfil inferior del marco, que ruedan sobre un carril. Compare estas soluciones teniendo en cuenta las características de su terreno:
| Puerta corredera autoportante | Puerta corredera con carril | |
|---|---|---|
|
Las puertas autoportantes son actualmente uno de los sistemas más modernos y populares para abrir y cerrar el acceso a una propiedad. Al instalar una puerta autoportante, obtendrá las siguientes ventajas: |
Las puertas con carril son especialmente útiles cuando no hay espacio suficiente para una puerta autoportante. También cabe tener en cuenta que el coste de adquisición de una puerta con carril es ligeramente inferior: |
|
|
Ventajas |
» funcionamiento sin mantenimiento: es el tipo de puerta que requiere menos mantenimiento |
» menor coste de adquisición que una puerta autoportante |
|
Inconvenientes |
» necesita más espacio para abrirse: aproximadamente un 30-40 % más que el ancho de paso |
» requiere un carril con una base firme a lo largo de todo el recorrido, tanto en la zona de paso como en el espacio de apertura |
Resumen: analice primero cada situación teniendo en cuenta el espacio disponible. A veces, este factor basta para descartar de inmediato una puerta autoportante, sin necesidad de valorar otros aspectos. Por lo demás, una puerta con carril suele ser algo más económica que una autoportante, aunque requiere más mantenimiento en invierno. A algunas personas no les molesta demasiado el mantenimiento; otras prefieren poder abrir la puerta cómodamente en invierno, haga el tiempo que haga. También depende de las preferencias y los hábitos personales. En general, podemos concluir que ambos sistemas de desplazamiento están muy bien diseñados desde el punto de vista técnico; simplemente, cada uno se adapta a una situación distinta.
Componentes para puertas grandes
También ofrecemos soluciones para puertas con un ancho de paso superior a 6,5 m. Con los componentes de nuestro catálogo se pueden fabricar puertas autoportantes, con carril o abatibles para pasos de hasta 15 m de ancho. El perfil C de guía inferior para puertas autoportantes también se fabrica en la medida 140 × 140 × 6 mm, con carros adecuados. Asimismo, podemos recomendarle un carril apto para soportar la carga por eje de un camión cargado. También hay motores para puertas de hasta 3500 kg (NICE TUB3500). Componentes para puertas correderas grandes.
Si le interesa, póngase en contacto con póngase en contacto: intentaremos encontrar la solución adecuada y recomendarle los componentes necesarios
Dos puertas correderas opuestas
Si una puerta corredera debe cubrir un hueco grande, también puede plantearse instalar dos puertas correderas que se abran en sentidos opuestos y cubran cada una la mitad del hueco. Los motores más antiguos los motores NICE ROBUS y los modelos RBS más recientes mediante la función unidad subordinada para sincronizar las dos puertas opuestas y controlarlas con un único mando.
Puerta corredera suspendida
Otra solución es la puerta corredera suspendida. Se trata de un sistema suspendido en el que el perfil C se fija en la parte superior del hueco. Por el perfil C se desplazan carros con rodamientos, a los que se fija la puerta. En nuestro catálogo también encontrará componentes para puertas suspendidas:
| El sistema suspendido consta de los siguientes componentes: | |
| Parte portante |
- perfil C se fija al techo, a una viga o a una pared. Hay tres medidas de perfil C disponibles: 34 × 31 × 2,0 mm, 42 × 52 × 2,5 mm, 57 × 67 × 3,0 mm. La medida se elige en función del peso de la estructura. |
|---|---|
| Parte de guiado |
- rodillos guía evitan el movimiento lateral de la puerta. El uso de los rodillos guía se muestra en el esquema guiado de la puerta suspendida. |
| Accesorios opcionales |
- cerraduras para asegurar la puerta suspendida. Se utilizan cerraduras estándar cerraduras de gancho para puertas correderas |
|
Consulte la oferta completa y la información técnica sobre puertas suspendidas. |
|
Componentes y automatismos para puertas batientes y peatonales
Para construir o reparar una puerta batiente o peatonal, encontrará aquí componentes que van desde perfiles para el marco y bisagras hasta cerraduras y automatismos. Estaremos encantados de ayudarle a elegir piezas compatibles entre sí.
Componentes básicos para puertas batientes y peatonales
- Perfiles estructurales – para fabricar el marco de la puerta batiente o peatonal.
- Bisagras y pernios – para fijar y ajustar la hoja.
- Cerraduras y cerraduras eléctricas – para cerrar y bloquear.
- Manillas, pomos y rosetas y tiradores – para abrir cómodamente la puerta peatonal.
- Topes y cerraderos y pasadores – para limitar la posición y asegurar la hoja.
- Automatismos para puertas batientes – para la apertura automática.
Todos los componentes para puertas batientes y peatonales »
Encontrará la tabla de automatismos y la preparación del cableado en la sección automatismos para puertas batientes.
Rellenos para puertas y vallas
Elija el relleno para armonizar el aspecto de la puerta con el de la valla y la casa. Elija entre seis categorías principales:
- Lamas de aluminio para puertas y vallas
- Perfiles ZN tipo tablero: perfiles galvanizados para relleno
- Lamas galvanizadas en forma de Z
- Sistema de lamas FE: lamas de acero sin acabado superficial
- Lamas de acero inoxidable INOX
- Listones de composite de madera y plástico WPC
Ejemplos de rellenos de aluminio. La oferta completa de lamas de aluminio para puertas y vallas está disponible en nuestra tienda.
Encontrará más opciones en la oferta completa de rellenos para puertas y vallas.
Automatismos, control y cableado
Automatismos para puertas correderas
El automatismo se instala fuera del ancho de paso y, por lo general, se complementa con elementos de seguridad (fotocélulas, luz intermitente). Elija la alimentación y prepare el cableado según el automatismo concreto. En caso de corte del suministro eléctrico, es posible desbloquear el automatismo con una llave y accionar manualmente la puerta de forma provisional. Si el mecanismo de la puerta está bien ajustado, se deslizará con facilidad y hasta un niño podrá abrirla manualmente. El automatismo dispone de un sistema de parada y está protegido por interruptores de fin de carrera.
Preparación del cableado para una puerta corredera
Al preparar la puerta, tenga en cuenta también los cables para el automatismo, las fotocélulas, la luz intermitente y, si procede, el botón de mando. Encontrará los cables necesarios y sus secciones en nuestras guías, según el automatismo y la central de control correspondientes:
Encontrará más esquemas, manuales e instrucciones en la página de soporte técnico de NICE. La elección concreta de los cables también depende de su longitud y de los accesorios utilizados.
Elección del automatismo para la puerta
A nuestros clientes les suministramos automatismos de la marca italiana NICE, que utilizamos en nuestras propias instalaciones y con los que llevamos mucho tiempo satisfechos.
Suministramos los automatismos por separado o en kits a precio especial que incluyen mandos, fotocélulas de seguridad, una luz intermitente de advertencia y otros accesorios. En los kits RBS400 (D), RBS600 (D) y RBS800 (D) incluimos un mando de cuatro canales MYGO4, para que pueda controlar de forma independiente varios dispositivos compatibles (por ejemplo, una puerta de garaje, la iluminación, etc.).
Al elegir un automatismo, tenga en cuenta el peso y la longitud de la puerta, el número de aperturas diarias y, sobre todo, la facilidad de movimiento. En nuestra tienda encontrará automatismos para puertas de hasta 400, 600, 800 y 1000 kg, además de modelos de mayor potencia. Como primera orientación, ofrecemos recomendaciones y kits de automatismo con accesorios recomendados:
| Como orientación, recomendamos para puertas de hasta | Automatismo / kit | Manual del automatismo |
|---|---|---|
| 250 kg | NICE ROAD RD400 | Manual NICE ROAD RD400 |
| 250 kg | NICE ROBUS RBS400 (D) | Manual NICE ROBUS RBS400 |
| 400 kg | NICE ROBUS RBS600 (D) | Manual NICE ROBUS RBS600 |
| 650 kg | NICE ROBUS RBS800 (D) | Manual NICE ROBUS RBS800 |
| 700 kg | NICE ROBUS RB1000 | Manual NICE ROBUS RB1000 |
| 1200 kg | NICE RUN1800 | Manual NICE RUN1800 |
| 2000 kg | NICE RUN2500 | Manual NICE RUN2500 |
Los pesos de la tabla son límites orientativos superiores de nuestra recomendación, no los máximos del fabricante. En el caso de una puerta larga, una pendiente, un uso frecuente o inviernos rigurosos, conviene contar con un margen mayor. El motor puede tener fuerza suficiente para mover la puerta, pero al elegirlo también tenemos en cuenta su vida útil y su funcionamiento fiable en condiciones más exigentes.
La resistencia mecánica de la puerta es clave. Incluso dos personas apenas pueden mover una puerta de 100 kg, mientras que una puerta de 500 kg bien construida se puede mover con dos dedos. Depende de la pendiente, de la calidad y de elegir correctamente los carros o rodillos, de su montaje y del ajuste de la guía. La puerta debería deslizarse con facilidad a lo largo de todo el recorrido. Un motor más potente no debe sustituir la reparación de un mecanismo que funciona mal. Aunque la puerta se deslice con facilidad, hay que respetar los límites de peso y longitud del motor.
También hay solución para las puertas instaladas en pendiente. Según la pendiente y la configuración concreta, puede incluir freno hidráulico de resistencia, que regula el movimiento de la puerta en sentido descendente. Sin embargo, el freno no sustituye el margen de potencia necesario para subir la pendiente.
Si no sabe qué elegir, póngase en contacto con nosotros. Revisaremos las dimensiones, el peso y las condiciones, y elegiremos los componentes y el motor adecuados para que funcionen bien juntos.
Las puertas correderas también se pueden clasificar, según el número de aperturas diarias, en residenciales e industriales. Estaremos encantados de ayudarle a elegir el motor.
Motores NICE para puertas batientes de dos hojas
Para la apertura automática de puertas batientes de dos hojas ofrecemos kits Wingo, Toona y HOPP, así como motores enterrados S-Fab y M-Fab. Algunos kits BE2 incluyen dos motores, una unidad de control, un mando a distancia, un par de fotocélulas y una luz intermitente. Haga clic en el nombre de cada kit para consultar su contenido exacto.
Los kits Wingo WG2024 y WG3524 incluyen la central de control MC424LR30, el mando INTI2, un par de fotocélulas EPM y la luz intermitente ELDC.
| Kit con fotocélulas y luz intermitente | Longitud de una hoja* | Alimentación | Documentación |
|---|---|---|---|
| NICE Wingo WG2024 (BE2) | hasta 2 m | alimentación: 230 V AC motores: 24 V DC | Manual |
| NICE Wingo WG3524 (BE2) | hasta 3,5 m | alimentación: 230 V AC motores: 24 V DC | Manual |
| NICE Toona TO4024 (BE2) | hasta 3 m | alimentación: 230 V AC motores: 24 V DC | Manual |
| NICE Toona TO5024 (BE2) | hasta 5 m | alimentación: 230 V AC motores: 24 V DC | Manual |
| NICE Toona TO7024 (BE2) | hasta 7 m | alimentación: 230 V AC motores: 24 V DC | Manual |
| NICE Wingo WG4000 (BE2) | hasta 2 m | alimentación: 230 V AC motores: 230 V AC | Manual |
| NICE Wingo WG5000 (BE2) | hasta 3,5 m | alimentación: 230 V AC motores: 230 V AC | Manual |
| NICE Toona TO4005 (BE2) | hasta 3 m | alimentación: 230 V AC motores: 230 V AC | Manual |
| NICE Toona TO4016P (BE2) | hasta 3 m | alimentación: 230 V AC motores: 230 V AC | Manual |
| NICE Toona TO5016P (BE2) | hasta 5 m | alimentación: 230 V AC motores: 230 V AC | Manual |
| NICE HOPP (BE2) | hasta 2,4 m | alimentación: 230 V AC motores: 24 V DC | Manual |
| NICE S-Fab SFAB2024 (BE2) | hasta 2,3 m | alimentación: 230 V AC motores: 24 V DC | Manual |
| NICE M-Fab MFAB3024 (BE2) | hasta 3,5 m | alimentación: 230 V AC motores: 24 V DC | Manual (EN) |
| NICE M-Fab MFAB3000 (BE2) | hasta 3,5 m | alimentación: 230 V AC motores: 230 V AC | Manual (EN) |
Esta es solo una selección de los motores más utilizados. Encontrará toda la gama de motores para puertas batientes en esta categoría »
* Las longitudes indicadas son los límites de catálogo para una hoja. Evalúe conjuntamente la longitud y el peso admisibles según los límites del modelo concreto indicados en el manual, por ejemplo, según el gráfico de Wingo. La longitud máxima y el peso máximo no son aplicables simultáneamente. Al elegir, tenga en cuenta también la suavidad de funcionamiento, las dimensiones de los pilares, las opciones de fijación del motor y la carga del viento, especialmente con un relleno opaco.
Alimentación y preparación del cableado para motores de puertas batientes
Los conjuntos indicados se conectan normalmente a 230 V AC. Según el modelo, los motores funcionan a 24 V DC o 230 V AC. En el HOPP, la central de control está integrada en el motor principal HO7124, al que se conecta la alimentación de 230 V. Prepare de antemano los recorridos del cableado entre la central, ambos motores, las fotocélulas y la luz intermitente.
Elija el cableado según la central de control concreta y su versión:
- Wingo WG2024 / WG3524 con MC424LR30: cableado en el manual actual. Los esquemas de conexión están en la página anterior.
- MC824H: cableado para motores de 24 V Toona y M-Fab.
- MC800: lista de compra del cableado para motores de 230 V Wingo, Toona y M-Fab.
- HOPP: cableado en el manual del motor.
Disponemos de listas aparte para las centrales de control más antiguas: MC424LR10 (Wingo y S-Fab SFAB2024) y MC824HR10. Para S-Fab SFAB2024, elija la documentación de MC424 correspondiente a la versión de la central incluida en el conjunto suministrado. Encontrará más manuales y esquemas en la página de soporte técnico de NICE.
¿No tiene claro qué elegir? Póngase en contacto con nosotros con las dimensiones de las hojas y los pilares, el peso aproximado y una foto del lugar. Le ayudaremos a elegir los herrajes y el motor.
Componentes y estructura de una puerta batiente · Soporte técnico y más manuales
Perfiles estructurales y conectores para perfiles
Para construir el marco de una puerta, una valla y otras estructuras, ofrecemos perfiles tubulares cuadrados y rectangulares, perfiles en L, U y T, pletinas, tubos y perfiles de montaje. Elija según el material:
- Perfiles galvanizados ZN
- Perfiles de acero sin tratar FE
- Perfiles de aluminio AL
- Perfiles de acero inoxidable INOX
La oferta se completa con perfiles estructurales y de montaje galvanizados y conectores para perfiles para unir tubos y perfiles tubulares cuadrados o rectangulares.
Soporte técnico y asesoramiento
El soporte técnico para motores NICE incluye manuales, esquemas de conexión y soluciones a situaciones habituales. Para elegir los componentes, le ayudará nuestro servicio de asesoramiento y ayuda para elegir.
fortamigo.es: componentes, asesoramiento y referencias
Suministramos a aficionados al bricolaje y empresas de montaje componentes de calidad para puertas a precios justos, además de manuales de instalación. Nuestro objetivo es ayudarle a elegir los componentes adecuados y completar con éxito su proyecto.
Estaremos encantados de ayudarle a elegir y preparar un presupuesto. Rellene el formulario de asesoramiento y selección de componentes o escriba a [email protected]. Encontrará los datos de la empresa Posuvné brány s.r.o. en la página Contacto.
Sus referencias y comentarios son importantes para nosotros. Consulte las opiniones de los clientes y la galería de fotos de puertas fabricadas por nuestros clientes. También nos encantará conocer su experiencia y ver fotos de la puerta terminada. Envíenoslas por correo electrónico para que puedan inspirar a otros aficionados al bricolaje.
Encontrará más consejos en las dudas más frecuentes al construir una puerta corredera. Consulte también las ventajas de comprar en fortamigo.es.
¡Feliz compra y mucho éxito con su proyecto! Le desea el equipo de fortamigo.es.
