Cimentación de hormigón para una puerta corredera autoportante
Cimentación de hormigón para una puerta corredera autoportante:
- garantiza la estabilidad de la puerta autoportante
- su propio peso contrarresta el peso de la puerta, evitando que vuelque y transmitiendo las fuerzas al terreno de cimentación; por eso conviene respetar las dimensiones óptimas de la cimentación
Saltar el texto e ir a los planos >>
Dimensiones óptimas de la cimentación
Las dimensiones óptimas de la cimentación para anclar una puerta corredera autoportante dependen de varios factores que interactúan entre sí. El parámetro básico de la puerta es la anchura del paso, que es el espacio que cubre la puerta (medida entre postes).
La puerta sobresale aproximadamente 20 cm de esta medida para permitir su fijación y guiado de la puerta. A esta medida hay que añadir la parte de la estructura que sujeta la puerta cuando está cerrada y garantiza que la puerta autoportante se comporte como una ménsula suspendida en el aire. Esta parte puede variar en función de la capacidad de carga necesaria para la puerta o del espacio disponible en la parcela (por ejemplo, si dispone de poco espacio para una puerta autoportante). Por lo general, la longitud total de las puertas que diseñamos es aproximadamente un 45 % más que la anchura del vano de paso (por lo que hay que prever espacio suficiente para abrir la puerta).
La puerta se ancla a la cimentación mediante carros de carga, que permiten su desplazamiento y transmiten las fuerzas de tracción y compresión debidas al peso de la puerta. Es importante colocarlos correctamente. Para reducir al mínimo las cargas sobre la cimentación y la estructura de la puerta, es necesario colocar los carros lo más separados posible. Pero no demasiado separados: en las posiciones extremas de la puerta, los rodillos de los carros no deben salir del perfil guía ni golpear topes de entrada instalados en el interior del perfil C guía.
Para las medidas de puerta habituales, entre 2,5 y 10,0 m, indicamos las dimensiones de cimentación recomendadas. Para otras medidas, puede elegirse un valor adecuado entre las dimensiones contiguas. La altura de la puerta no influye en el tamaño de la cimentación de hormigón. Las dimensiones de la cimentación se han optimizado para ofrecer medidas seguras y económicas, teniendo en cuenta la posible baja calidad del terreno en el lugar de instalación (por eso hemos sobredimensionado ligeramente). En cuanto a la profundidad de helada del terreno se recomienda una profundidad mínima de cimentación de 80 cm (la profundidad sin heladas en el municipio de Oravská Polhora es de 127cm y en el de Patince, de 78cm). La cimentación está dimensionada para soportar una puerta construida con perfiles de acero de uso habitual y que recomendamos (80x40x2mm, 60x40x2mm, 40x40x2mm).
Por supuesto, puede adaptar las dimensiones de la cimentación a sus necesidades concretas, pero siempre debe tener en cuenta: las dimensiones totales de la puerta; las dimensiones de los carros guía; el espacio para un posible motor de la puerta (y el cableado correspondiente); la calidad del terreno; el contrapeso suficiente en la cimentación trasera (en puertas largas con una anchura de paso superior a 6,5 m); y la distancia mínima entre los anclajes perforados y el borde de la cimentación.
Dicho de forma sencilla...
Los planos recomendados sirven para el 90 % de los casos; si los sigue, el resultado será satisfactorio. Por supuesto, no es la única solución correcta y, según las circunstancias, puede modificar todas las dimensiones.
I. Cimentación para una puerta autoportante con un paso de hasta 6,5 m
LEYENDA DE LOS DIBUJOS:
X - separación entre placas de montaje (para puertas de hasta 6,5 m)
AP - anchura libre del paso
PM - placa de montaje del carro (las dimensiones de la placa de montaje dependen de la variante concreta del carro).
Y - distancia mínima recomendada hasta el borde de la cimentación (determina cuánto se separará la puerta de la valla). Depende de las condiciones concretas, pero se recomienda elegir un valor de entre 50-100 mm.
* - espacio que puede utilizarse para el motor o para un posible poste de guiado lateral

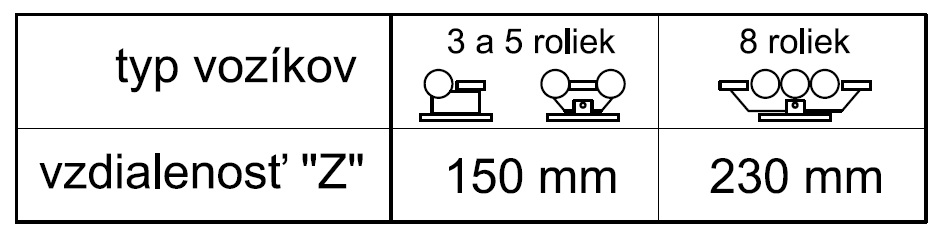

Z - distancia entre la placa de montaje (PM) y el borde del paso (AP); depende del tipo de carros:

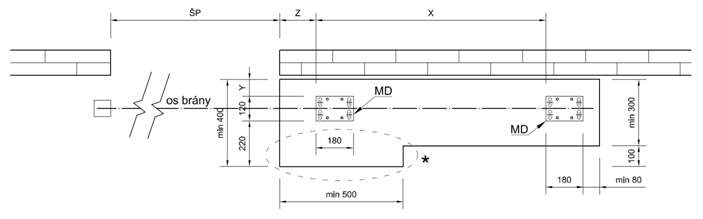

Plano de la cimentación

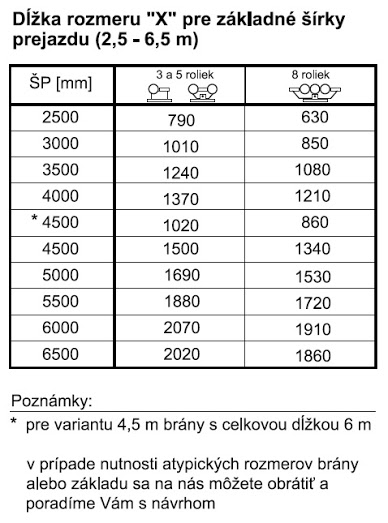

Cálculo del valor X
II. Cimentación para una puerta autoportante con un paso superior a 6,5m
Para reducir costes, las cimentaciones para puertas con una anchura de paso superior a 6,5 m se diseñan como dos cimentaciones independientes de distintas dimensiones, debido a las diferentes funciones que cumplen.
LEYENDA DE LOS DIBUJOS:
X - separación entre cimentaciones (para puertas de más de 6,5 m)
AP - anchura libre del paso
PM - placa de montaje del carro
Y - distancia mínima recomendada hasta el borde de la cimentación (determina cuánto se separará la puerta de la valla). Depende de las condiciones concretas, pero se recomienda elegir un valor de entre 50-100 mm.
* - espacio que puede utilizarse para el motor o para un posible poste de guiado lateral

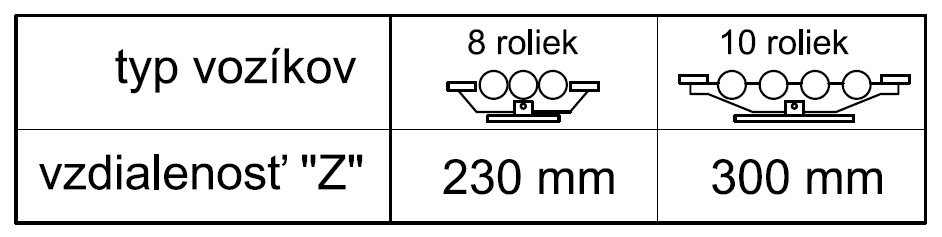

Z - distancia entre la placa de montaje (PM) y el borde del paso (AP); depende del tipo de carros:

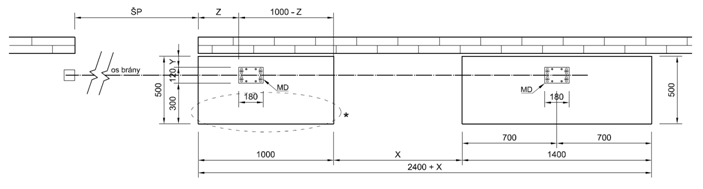

Plano de la cimentación

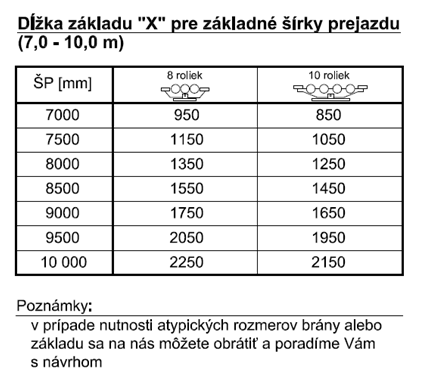

Cálculo del valor X
Para más información, póngase en contacto con nosotros y descríbanos su proyecto. Haremos todo lo posible por responderle.
Autor: Ing. Ján Kubíček
