El tope determina la posición final, el pasador asegura la hoja y una cerradura adecuada la bloquea. Elíjalos teniendo en cuenta el marco, el acabado final del acceso y el sistema de accionamiento. En una puerta automatizada, el sistema de bloqueo debe ser compatible con el accionamiento; hay que soltar el pasador manual convencional antes de ponerlo en marcha.
| Puerta batiente: elige un tema | |
|---|---|
| Mediciones y procedimiento | |
| Espacio y pendiente | Marco, bisagras y panel de relleno |
| Accionamiento y soportes | Topes y accesorios |
Antes de realizar el pedido, compruebe el conjunto completo
| Elige | Qué elementos lo complementan |
|---|---|
| Pasador manual | Una pieza de encaje o un casquillo compatibles, fijación al marco y alcance necesario del perno. Si el casquillo no tiene una superficie de tope, un tope independiente debe determinar la posición de la hoja. |
| Cerradura | Pieza de encaje, posición de montaje adecuada y acceso a la llave. En el caso del bloqueo eléctrico , también es necesaria una alimentación, un sistema de control y un desbloqueo de emergencia adecuados. |
| Kit de accionamiento | Compruebe el número de motores, la centralita específica y el contenido del paquete. Los soportes, el receptor, los mandos, las fotocélulas o la luz intermitente pueden variar de un kit a otro. Compruebe por separado los soportes alargados, los topes, los cables y los anclajes. |

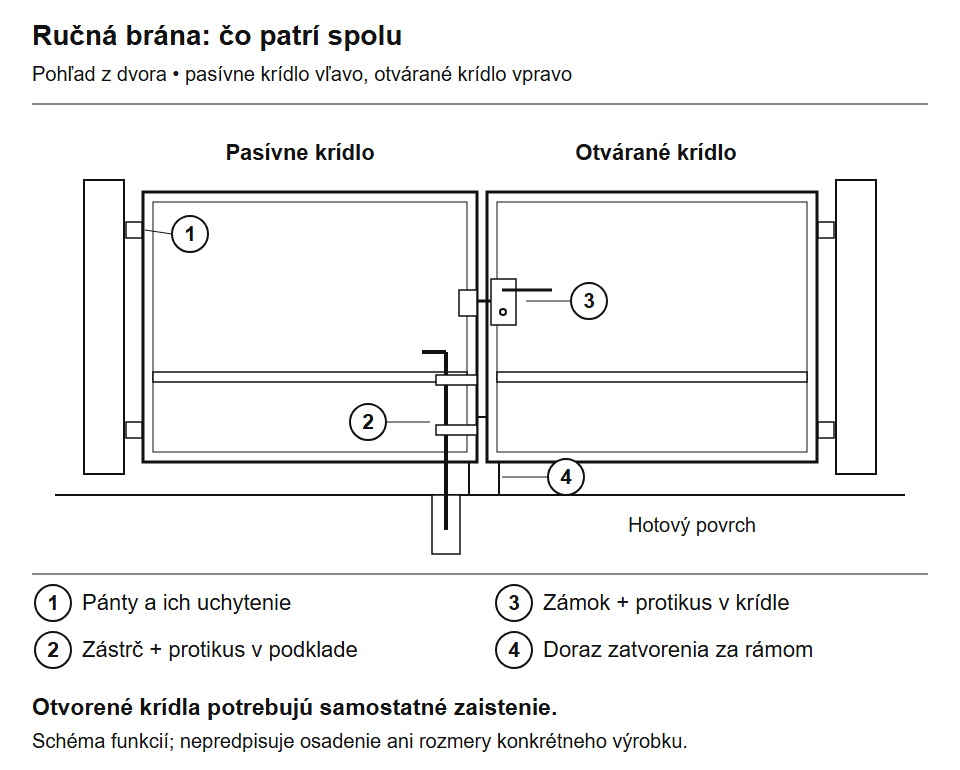

Esquema de una configuración manual vista desde el patio. Las bisagras y el panel de relleno se dimensionan por separado; las hojas abiertas necesitan su propio sistema de retención. Haz clic para ampliar.
Qué detiene la puerta y qué la mantiene en su sitio
| Qué elemento | Para qué sirve | Tipo y elección |
|---|---|---|
| Tope de cierre | Determina la posición final de las hojas cerradas. | Tope inferior: elíjalo según la altura del marco sobre el pavimento acabado y el tipo de anclaje. |
| Tope de apertura | Detiene la hoja al final de la apertura. | Tope mecánico externo o integrado, según el accionamiento concreto. Compruebe la posición y el ángulo de apertura. |

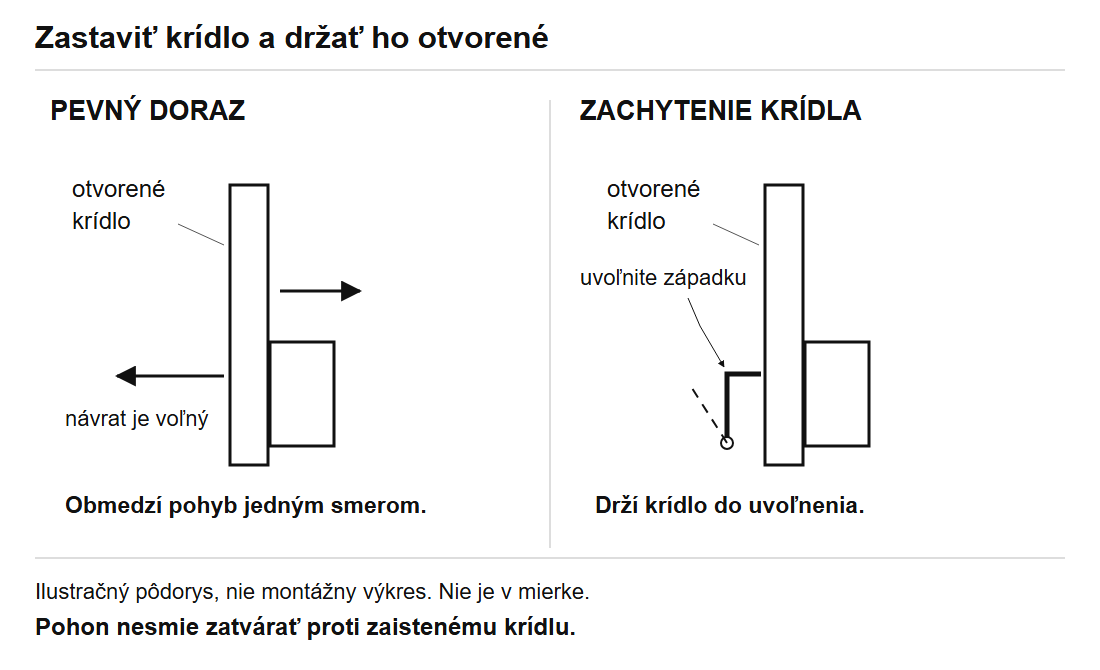

| Retenedor de hoja abierta | También sujeta la hoja manual para que no vuelva por sí sola. | Elija el sistema de retención y cómo se libera. Un tope fijo por sí solo no garantiza esta función. |
| Pasador | Por ejemplo, asegura la hoja pasiva de una puerta manual. | Perno y pieza de encaje adecuados; compare el diámetro, la carrera y la altura de montaje. |
| Cerradura | Permite cerrar la puerta con llave. | Bloqueo manual o bloqueo eléctrico según el modo de uso. |
En puertas automatizadas, elija los topes de acuerdo con las instrucciones del accionamiento. El tiempo de funcionamiento programado no sustituye de forma general a un tope mecánico. El retenedor fijo de la hoja abierta no debe permanecer activado cuando el motor empiece a cerrar.
Instale el tope teniendo en cuenta el pavimento acabado
Antes de perforar, compruebe el contacto con el marco, la distancia al suelo del coche y el recorrido de ambas hojas. Un pavimento instalado posteriormente puede cambiar la holgura bajo el marco y el alcance necesario del pasador. Elija un anclaje adecuado para el soporte resistente; una baldosa fina por sí sola puede no ser suficiente.
Si el coche es bajo, compruebe también que pueda pasar sobre el tope. Debe ser posible retirar gravilla, hojas o nieve del pasador y de su alojamiento. Mantenga despejado el desagüe; el orificio de drenaje por sí solo no garantiza la protección contra la congelación.
Ejemplo: pavimento acabado y coche bajo
Está eligiendo un tope central y un pasador inferior. Son importantes la altura del borde inferior del marco, el recorrido del coche y el soporte resistente bajo el pavimento.
- Cierre y alinee las hojas. Mida la holgura entre el pavimento acabado y el marco donde irá el tope, así como el punto hasta el que llegará el perno del pasador.
- Compare la altura del tope con el punto de contacto del marco y el paso real del coche. Si hay un cambio de pendiente, no basta con la altura libre del vehículo indicada en el catálogo.
- Si elige un casquillo empotrado EGS, resuelva por separado la posición final con un tope. En el caso de SABO, evalúe conjuntamente la superficie de tope, el orificio para el perno, el anclaje y la limpieza.
Componentes y procedimientos relacionados: topes, EGS y SABO, elección del pasador.
Cómo elegir un pasador con una pieza de encaje adecuada
En una puerta manual de dos hojas, la hoja pasiva suele asegurarse con un pasador inferior. Elíjalo solo después de determinar la posición del marco cerrado y la altura final del pavimento.
- Mida el alcance: la distancia entre el punto de fijación del pasador y la pieza de encaje. Compare la longitud total y la carrera útil del producto.
- Compare el perno y el orificio: su diámetro y posición, así como la profundidad de inserción necesaria según el plano del producto.
- Compruebe el manejo: el espacio para la maneta, su recorrido y el bloqueo del perno levantado, para que no roce el suelo al abrir.
- Elija la pieza de encaje: un casquillo empotrado o un tope con orificio. Determine cómo se ancla, se drena y se accede a él para limpiarlo.
| Topes y pasadores | |
|---|---|
 |

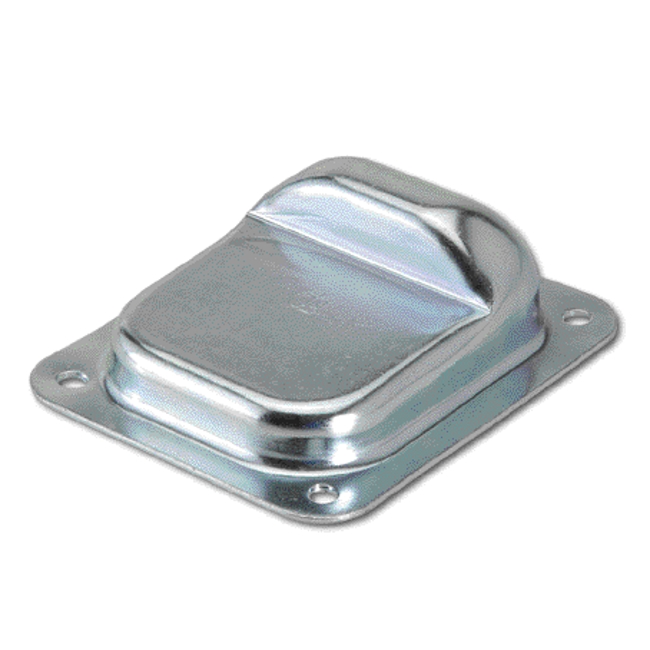

Para determinar con precisión la posición de cierre. La instalación se adapta al soporte y al lugar de paso. |
 |

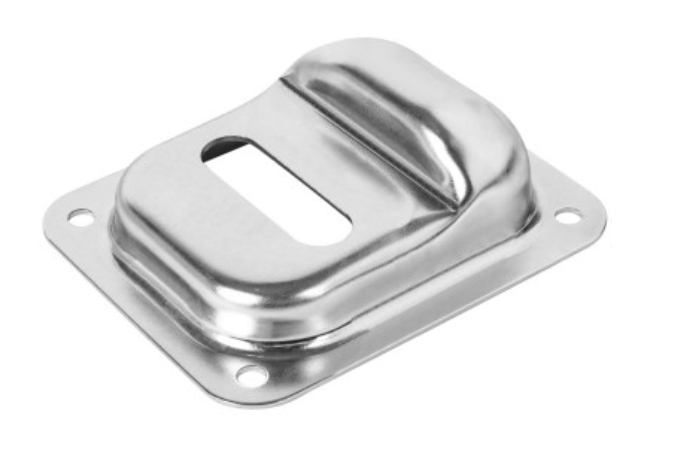

Tope con orificio para el pestillo En una instalación manual puede funcionar junto con el pasador; el orificio y el pestillo deben tener medidas compatibles. |
 |

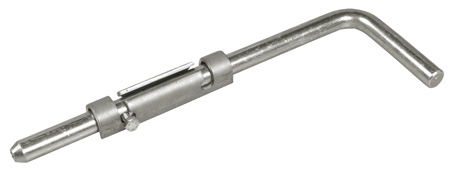

Pasador galvanizado para puerta Pasador atornillable para asegurar la hoja al suelo; elija la longitud y la pieza de encaje. |
 |

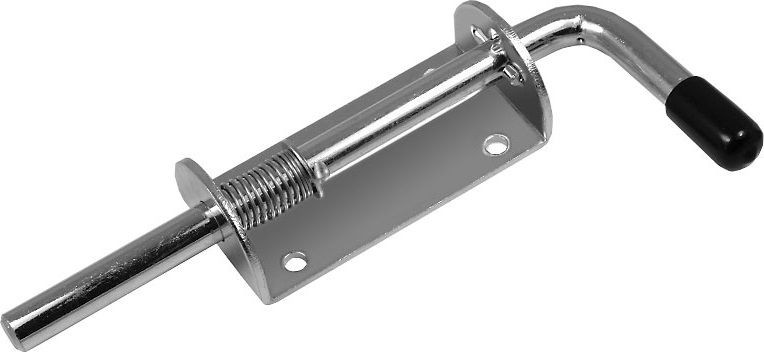

Versión con muelle para accionamiento manual. Compare el sistema de bloqueo y el montaje con el producto concreto. |

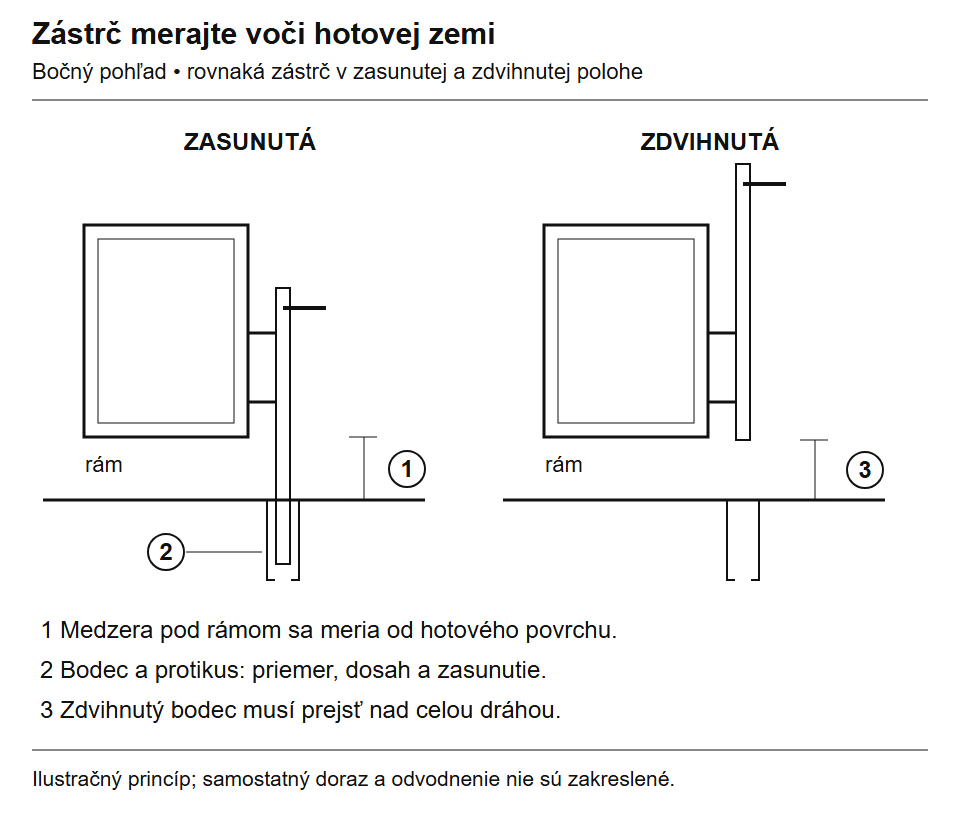

Mida tanto la posición introducida como la levantada. Al abrir, el pasador no debe engancharse en la parte más alta de la entrada. Haga clic para ampliar.

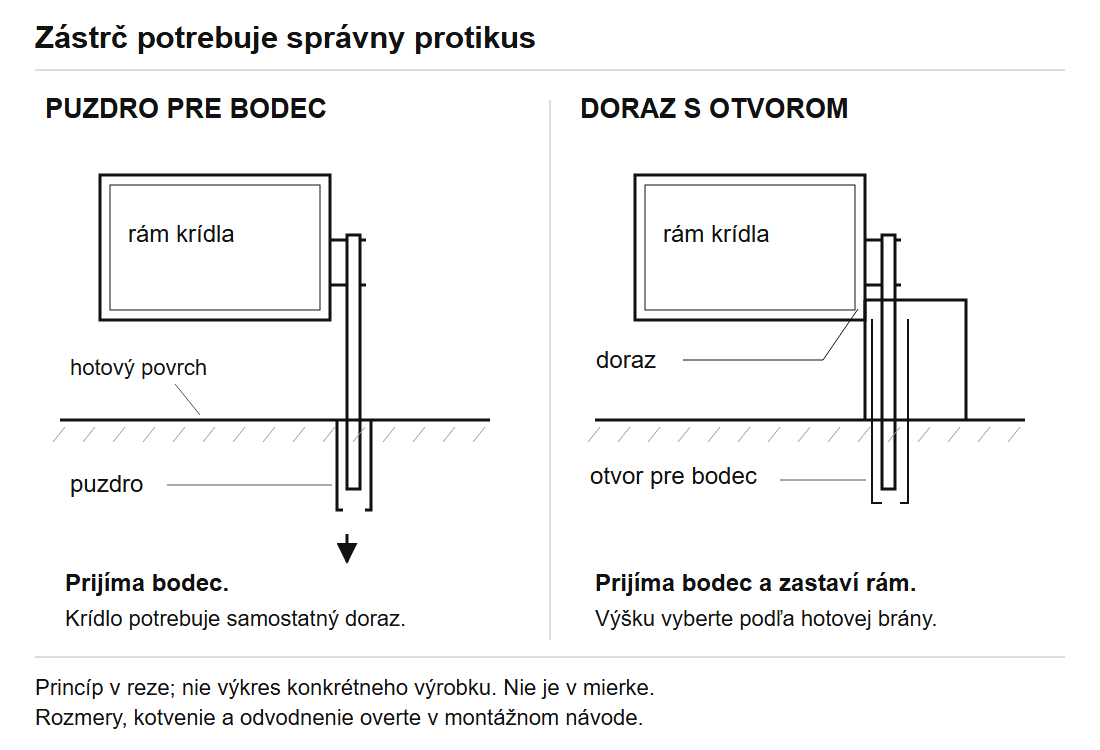

¿Casquillo EGS o tope SABO?
EGS es un casquillo empotrado para el pasador, con desagüe. No tiene placa de tope, por lo que no determina por sí solo la posición final de la hoja. SABO combina un tope inferior con un orificio para el pasador. Elija según el espacio entre el suelo acabado y el borde inferior de la hoja, las dimensiones del pasador y las instrucciones de montaje.
| Casquillo y tope disponibles en la gama | |
|---|---|
 |

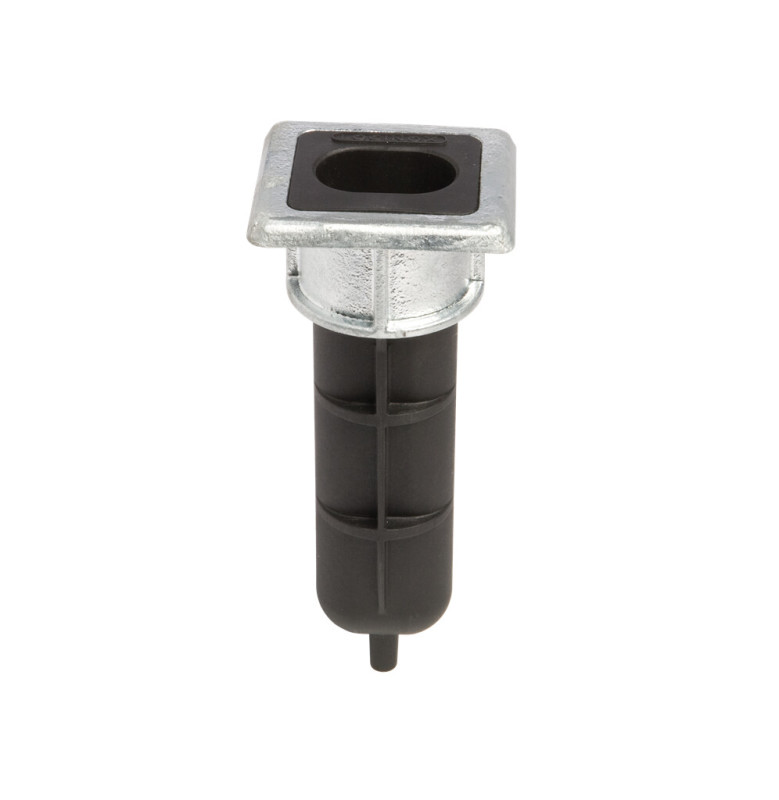

Locinox EGS – casquillo para pasador Casquillo empotrado para el pasador, con desagüe. No tiene placa de tope; resuelva por separado la posición final de la hoja. |
 |

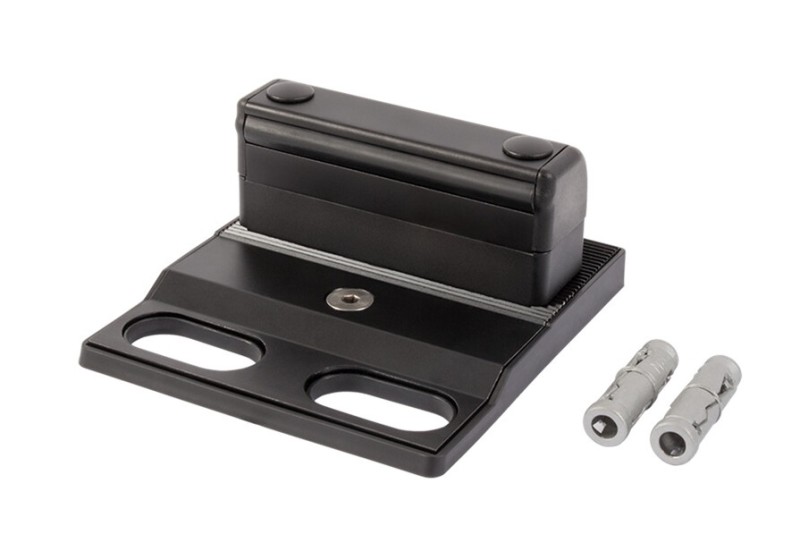

Locinox SABO – tope con orificio Tope inferior con orificio para el pasador. Elija según el espacio sobre el pavimento acabado y las dimensiones del pasador. |
Dos ejemplos de bloqueo de una puerta manual
| Situación | Componentes y comprobaciones antes de hacer el pedido |
|---|---|
| Ya tiene un tope, pero falta el orificio para el pasador | Pasador + casquillo empotrado EGS. EGS es compatible con pasadores de hasta Ø 20 mm y no tiene placa de tope. Mida el alcance del pasador, la altura del pavimento acabado y el espacio para instalar el casquillo con desagüe. |
| Necesita tanto el tope como la pieza receptora en superficie | Pasador compatible + SABO. Compruebe que el pasador tenga un diámetro de hasta Ø 20 mm y que el espacio entre la superficie y la parte inferior de la puerta sea de 20–45 mm. Para VSA, VSF y KEYDROP, el fabricante especifica un perfil de 40–60 mm; no es una combinación universal para cualquier pasador. |
Con ambas soluciones, compruebe que, al levantar el pasador, quede fuera de todo el recorrido y que cada hoja abierta tenga un sistema de bloqueo adecuado. Si más adelante instala un motor, adapte el bloqueo manual al funcionamiento automático.
Pasador con cerradura o montaje en el marco
Ni el tope por sí solo ni un pasador convencional sin cerradura bloquean la puerta. Elija una cerradura o un pasador con cerradura, como KEYDROP. Para el montaje oculto SUBY, compruebe primero el espacio interior del perfil y el grosor de la pared; prepare el orificio de montaje según el plano del producto.
| Cierre con llave y montaje en el perfil | |
|---|---|
 |

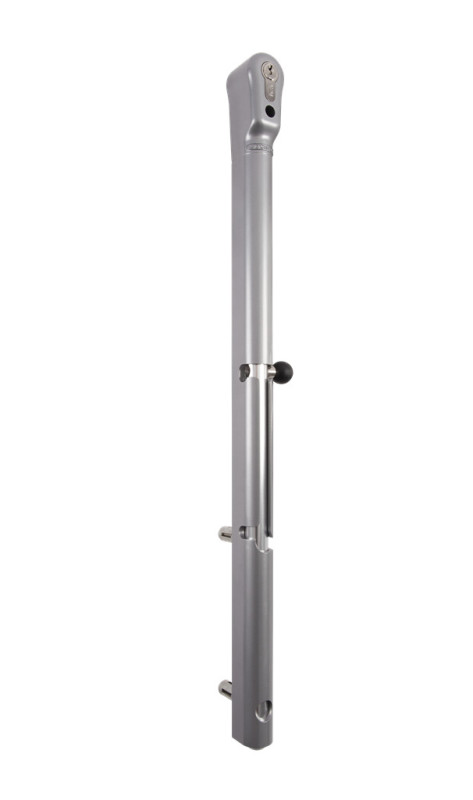

Locinox KEYDROP – pasador con cerradura Pasador que se bloquea con llave. Compruebe el espacio disponible en el perfil, el recorrido necesario y la posición de la pieza receptora. |
 |

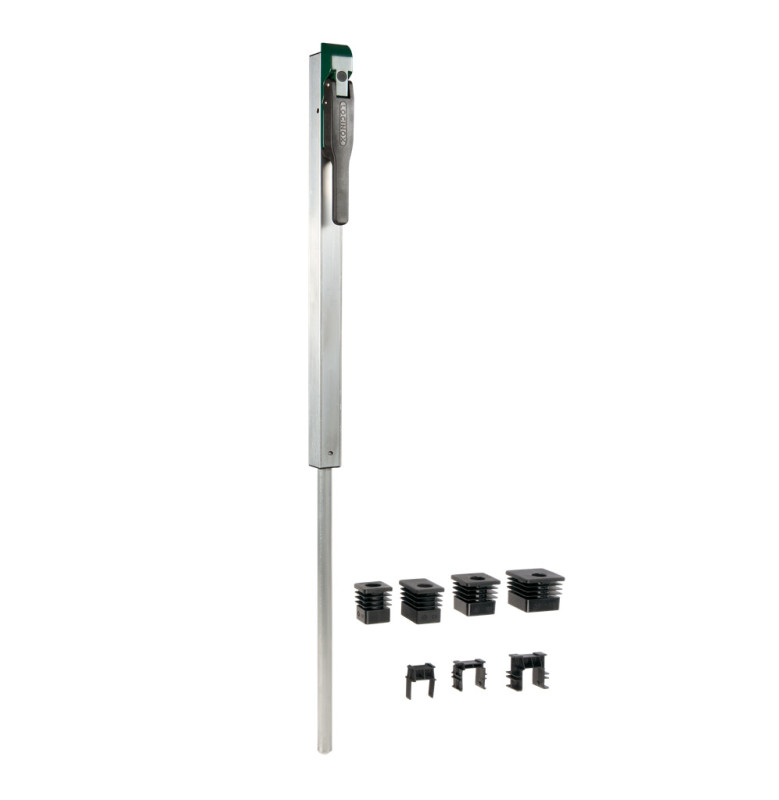

Locinox SUBY – pasador para perfil Pasador instalado en el perfil de la hoja. Antes de cortar el orificio, compare el perfil, el grosor de la pared y el plano de montaje. |
Locinox VSF tiene una disposición distinta: la segunda hoja puede bloquear su manilla cuando la puerta está cerrada. No confunda este sistema de bloqueo con el montaje de SUBY dentro del perfil. Encontrará otras dimensiones y versiones entre los pasadores para puertas batientes.
La cerradura eléctrica debe ser compatible con el motor
Compruebe si necesita una cerradura antes de preparar el cableado. Para M-Fab, el fabricante recomienda una cerradura eléctrica en hojas de más de 2,5 m; este límite no se aplica a todos los motores. Para otros motores, consulte las instrucciones correspondientes.
NICE PLA10 es una cerradura vertical y PLA11 es una cerradura eléctrica horizontal; ambas funcionan con 12 V CA. Compruebe la salida y el método de control en las instrucciones de la central de mando instalada. La tensión del motor no determina la alimentación de la cerradura.
Otra opción es un pasador inferior accionado eléctricamente. Debe desbloquearse por completo antes de que se mueva la hoja y volver a introducirse solo cuando esta esté en la posición correcta. Compruebe la alimentación necesaria, la señal de control, la pieza receptora y el sistema de desbloqueo de emergencia.
En caso de corte del suministro eléctrico según el modelo, el sistema de bloqueo eléctrico puede permanecer bloqueado o desbloquearse. Compruebe las características del modelo exacto y el acceso a la llave. Desbloquear el pasador no libera por sí solo un motor bloqueado; consulte también el desbloqueo manual y la alimentación de respaldo del motor.

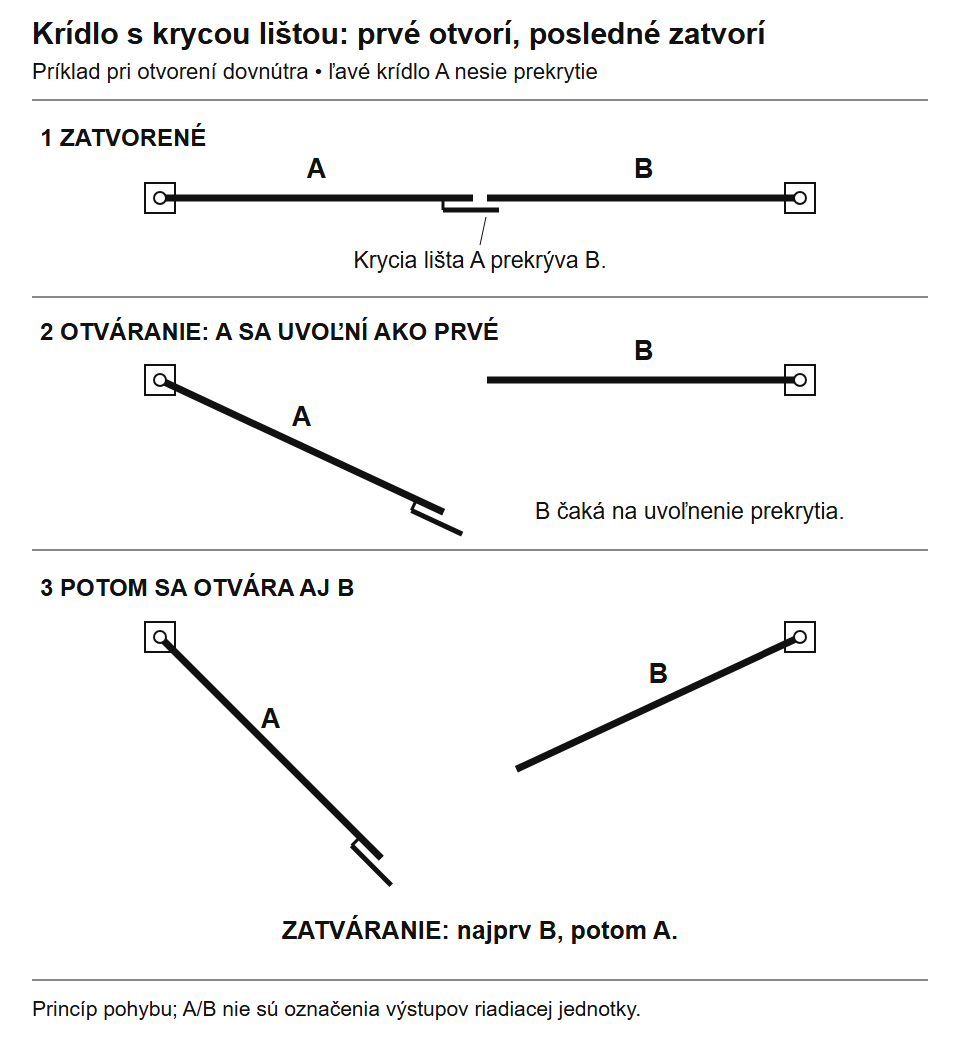

El solapamiento determina el orden de las hojas
Si una hoja lleva un perfil de cobertura que se solapa con la otra, debe liberarse primero al abrir y cerrarse la última al cerrar la puerta. Pruebe primero este movimiento manualmente. Después, configure el orden correcto y el retardo en la central de mando correspondiente; no deduzca los números de los motores por el lado izquierdo o derecho.
En este ejemplo, el perfil está en la hoja izquierda A; si el solapamiento es al contrario, se invierten las funciones. Consulte las instrucciones de la central de mando para determinar los números de los motores y configurar el retardo. Haga clic para ampliar.
En una instalación manual, cierre y bloquee primero la hoja pasiva y, después, cierre la activa. El tope y la pieza receptora deben encajar en esta posición. La cerradura o el pasador no deben forzar la alineación de un marco caído o torcido. En puertas de hojas de distinta anchura evalúe cada motor y cada recorrido por separado.
Cómo accionará la puerta cada día
Antes de hacer el pedido, compruebe qué incluye el kit del motor. El receptor, los mandos, las fotocélulas o la luz de señalización pueden venir incluidos. Elija los accesorios según el modelo exacto de la central de mando y quién vaya a utilizar la puerta.
Coloque el botón o el teclado de modo que, al introducir la orden, el usuario permanezca fuera del recorrido de la hoja y del brazo del motor. El interruptor eléctrico con llave envía una orden a la central; en caso de corte del suministro, no sustituye a la llave mecánica de desbloqueo.
| Qué | Por qué | Tipo y comprobaciones |
|---|---|---|
| Interruptor con llave | Accionamiento desde la entrada sin mando a distancia. | Interruptores: contacto y cableado según la entrada de la central. La orden eléctrica no sirve como desbloqueo mecánico de emergencia. |
| Teclado | Acceso mediante código para la familia o las visitas autorizadas. | Compruebe la interfaz cableada, de bus o por radio y si se necesita un decodificador en la configuración de control. |
| Control desde el móvil | Apertura y gestión del acceso según las prestaciones del módulo. | Solución GSM o Wi-Fi: señal, alimentación, conexión a la central y, si corresponde, tarjeta SIM/servicio. La orden de apertura no necesariamente confirma la posición real de la puerta. |
| Alimentación de respaldo | Funcionamiento durante un corte de red en una configuración compatible. | Respaldo para una central concreta. Compruebe el conector, la carga y los accesorios; no es compatible con todos los motores de 24 V. |
| Mando a distancia | Otro usuario o control de varios dispositivos. | Compruebe el receptor, la codificación y la frecuencia. Que la frecuencia sea la misma no confirma por sí solo la compatibilidad. |
Elija los elementos de protección según el lugar
Las fotocélulas supervisan su propio recorrido del haz. No sustituyen la evaluación de las zonas junto a las bisagras, entre las hojas y junto a la valla. Elija la interfaz de las fotocélulas y los bordes de seguridad, así como su supervisión, según la unidad de control y las zonas de riesgo de la puerta. Determine la alimentación de la luz intermitente según la salida del sistema de control.
Volver al contenido del artículo
Preguntas frecuentes al elegir componentes
¿Necesito un tope también para una puerta con motor?
Siga las instrucciones del motor en cuestión: puede utilizar un tope mecánico externo o integrado para ese sentido de movimiento. El aprendizaje del recorrido no significa que pueda prescindir del tope prescrito. Compruebe las posiciones de apertura y cierre.
¿Es automática la espiga con resorte?
El resorte por sí solo no significa que el desbloqueo sea eléctrico. Con una espiga manual convencional, el operario debe desbloquear la hoja antes de poner en marcha el motor. Para el bloqueo automático, elija un dispositivo compatible con el sistema de control.
¿Ayudará una rueda si la hoja se descuelga?
Primero averigüe la causa: bisagras, marco, anclaje o poste. La rueda de apoyo puede servir de apoyo en una puerta diseñada para ello; no es una reparación general de su mecanismo.
Volver al contenido del artículo
Qué comprobar antes de hacer el pedido
- Las dimensiones del perfil y un punto firme para fijar el componente.
- El espacio libre existente bajo la hoja, el diámetro de la espiga, su recorrido y la pieza de acoplamiento.
- El sentido de apertura, el solape y el acceso a la manilla o a la llave.
- En el caso de un componente eléctrico, la referencia exacta de la unidad de control, la alimentación, la interfaz y el comportamiento en caso de corte de corriente.
- El contenido del kit, los anclajes, los cables y los componentes que se piden por separado.
Envíenos una foto de la unión entre las hojas, del lugar del tope y las dimensiones del perfil y del espacio libre sobre el suelo. En una puerta automática, incluya la placa de características del motor y la referencia de la unidad de control. Le ayudaremos a elegir componentes compatibles entre sí.
