El marco, las bisagras y los postes forman un conjunto. En una puerta nueva, añada ya en la fase de diseño el relleno y el accionamiento elegido: sus soportes necesitan un punto de fijación sólido y las distancias correctas respecto al eje de la bisagra. Las siguientes recomendaciones le ayudarán a tomar medidas y elegir los componentes; las dimensiones de las partes portantes deben determinarse para cada hoja y soporte concretos.
| Puerta batiente: elija un tema | |
|---|---|
| Medición y procedimiento | |
| Espacio y pendiente | Marco, bisagras y relleno |
| Accionamiento y soportes | Topes y accesorios |
Antes de cortar: determine la longitud del marco según el paso libre acabado y las bisagras elegidas. Marque el travesaño, la fijación del relleno y el soporte delantero del accionamiento a su altura real.
Marco, travesaño y postes
La hoja transmite su propio peso a través de las bisagras al poste y a la cimentación. El viento y el accionamiento añaden otras fuerzas. Por eso, al diseñar no basta con elegir el perfil tubular: también influyen la longitud y la altura de la hoja, la rigidez del marco, el relleno, la posición de las bisagras y la fijación de los soportes.
Perfiles tubulares y travesaño del marco

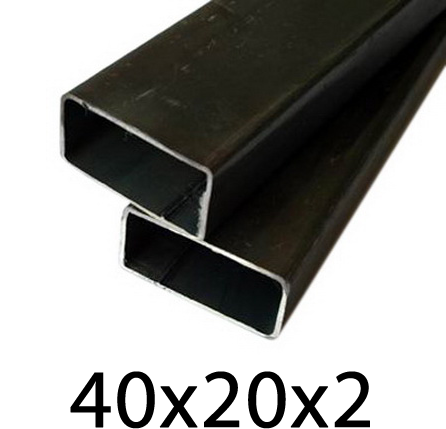

Para una hoja pequeña, de aproximadamente hasta 2 m, con un relleno ligero y abierto, también puede valorarse un perfil tubular 40 × 20 × 2 mm. Sin embargo, una longitud de 2 m no confirma la capacidad de carga de este perfil ni constituye una guía para fabricar el marco completo. Al elegir entre los perfiles estructurales compare la sección, el espesor de la pared y la orientación del perfil en el marco. Facilite al fabricante del marco las dimensiones de la hoja, su peso, el sistema de fijación del relleno y la ubicación del soporte del accionamiento.
| Perfiles de nuestro catálogo | |
|---|---|
 |
Para estructuras pequeñas y ligeras; antes de usarlo en el marco perimetral, compruebe la rigidez y las cargas de toda la hoja. |
 |

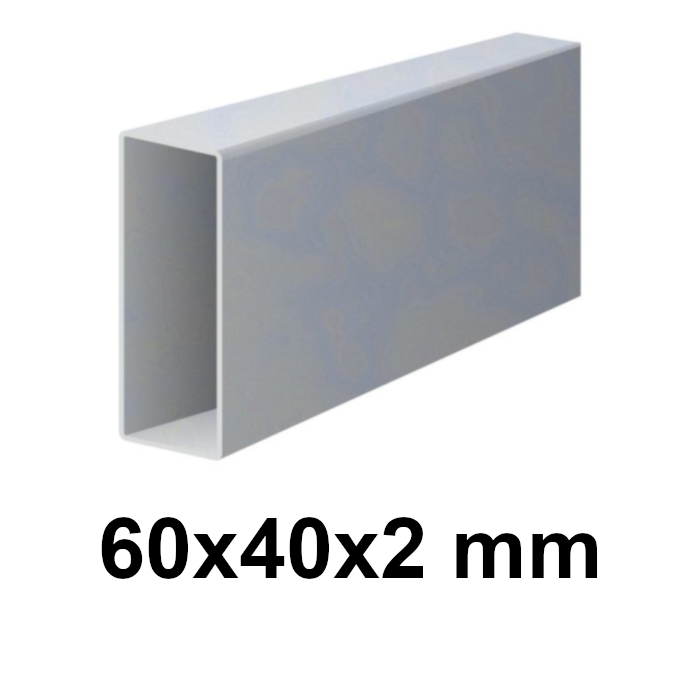

Perfil galvanizado 60 × 40 × 2 mm Sección rectangular con pared de 2 mm. Indique en el plano hacia qué lado quedará orientada la cara más ancha. |
 |

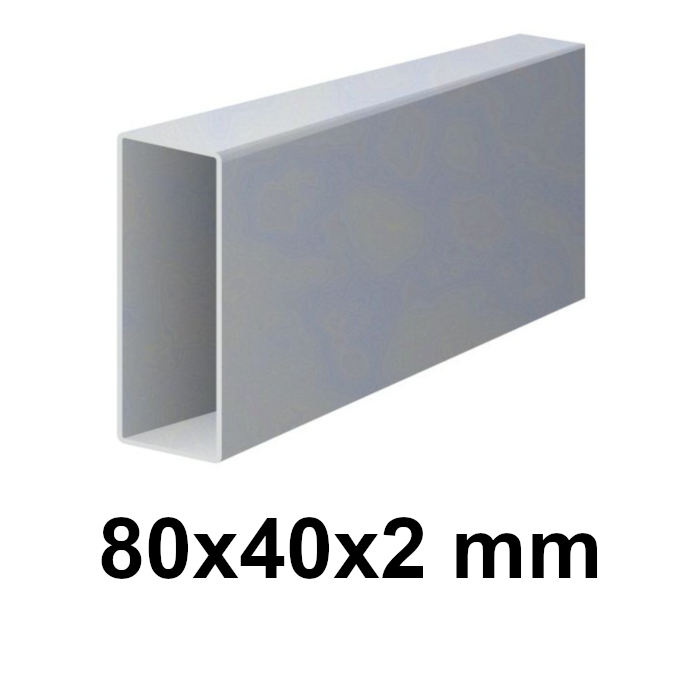

Perfil galvanizado 80 × 40 × 2 mm Perfil más alto con el mismo espesor de pared. Compare la rigidez, el peso del marco y el espacio disponible para los herrajes. |
En el ejemplo de 4 × 1,5 m, cada hoja tiene un travesaño horizontal en el tercio inferior. Antes de montarlo, compruebe la distancia entre los soportes del relleno y la altura del soporte delantero del accionamiento. Si el travesaño también va a soportar el accionamiento, debe transmitir sus fuerzas al marco; su posición no debe determinarse solo por motivos estéticos.

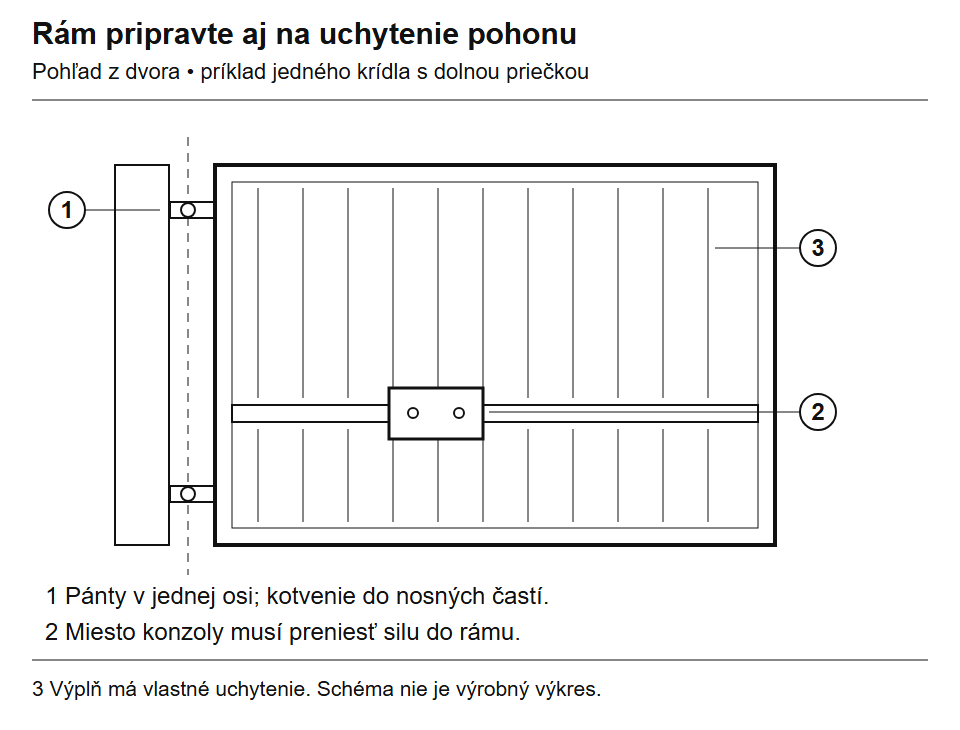

La posición del soporte se determina según el plano de montaje del accionamiento. En este ejemplo, el travesaño inferior no representa una altura de montaje universal. Haga clic para ampliar.
Ejemplo: puerta manual hoy, accionamiento más adelante
Paso libre de 4 m, marco de 1,5 m de altura y relleno ligero y abierto. Al principio quiere abrir la puerta manualmente, pero añadir los motores una vez terminado el patio.
- Mida el hueco terminado y elija las bisagras. Determine la anchura de ambos marcos solo después de fijar su posición; una hoja de aproximadamente dos metros no implica una longitud de corte de dos metros.
- Compare ya las dimensiones de montaje del accionamiento previsto. Prepare puntos de soporte para los soportes tanto en el poste como en la hoja, y un paso para los cables bajo la entrada.
- Para el funcionamiento manual, elija topes, un sistema de retención para las hojas abiertas y un pasador con su cerradero. Antes de poner en marcha el motor más adelante, deberá soltarse el bloqueo manual o sustituirse por una solución adecuada.
Componentes y procedimientos relacionados: perfiles, bisagras, pasador y cerradero, preparación de tubos protectores.
Poste y cimentación
Poste para accionamiento lineal Wingo o Toona: En estructuras de acero, recomendamos prever un poste de 120 × 120 mm o, si la geometría concreta lo permite, de 100 × 100 mm. La posición del eje de la bisagra y del pasador del soporte se determina según el plano de montaje y el gráfico del accionamiento. Con otra sección o posición, puede ser necesario un soporte modificado o el soporte alargado PLA6, si el modelo elegido lo permite.
Esta es una recomendación sobre el espacio para la fijación, no un mínimo estructural. Determine el espesor de la pared, el anclaje y la cimentación según la hoja, el relleno, el viento y el soporte. Para HOPP con brazo articulado el espacio disponible se comprueba según su propio plano.
Fije las bisagras y los soportes a la parte portante del poste, no solo al revestimiento. Con los anclajes, compruebe el tipo de soporte, la profundidad de anclaje y las distancias prescritas respecto a los bordes. Si el poste de mampostería ya existe, averigüe qué hay debajo del revestimiento. Para diseñar la cimentación se necesitan datos del suelo, el agua y las condiciones locales de helada; por eso no basta con una única dimensión universal de excavación.
Conviene tener preparados los pasos para los tubos protectores antes de hormigonar. El accionamiento subterráneo requiere preparar la obra para una caja de cimentación específica, incluido el drenaje del agua. El tiempo de curado del hormigón y las cargas de los anclajes se determinan según el proyecto y los materiales utilizados.
Acabado superficial y montaje del relleno
Antes del acabado superficial, conviene montar provisionalmente el marco con los herrajes y comprobar su geometría. La protección superficial, la reparación del recubrimiento en las zonas de soldadura y los orificios de drenaje o ventilación se adaptan al sistema elegido. Para galvanizar en caliente perfiles cerrados, acuerde con el galvanizador los orificios necesarios antes de la fabricación. El proveedor del relleno recomienda su propio método de fijación.
Cómo elegir las bisagras y su fijación
Al sustituir una bisagra existente: Antes de desmontarla, fotografíe toda la fijación y también los detalles. Anote el diámetro del pasador o de la rosca, la distancia entre orificios y la distancia del eje al poste. Una rosca idéntica con otro desplazamiento puede modificar tanto la separación respecto al poste como la geometría del accionamiento.
Elija el conjunto completo de bisagra: bisagra, pasador o pieza complementaria, y fijación al poste y al marco. La rosca M16 o M20 por sí sola no determina la capacidad de carga del conjunto completo.
| Qué comparar | Qué averiguar antes de hacer el pedido |
|---|---|
| Hoja | Longitud desde el eje de la bisagra, peso total con el relleno y distancia entre las bisagras superior e inferior. La capacidad de carga debe ser válida para esta combinación. |
| Fijación | Dimensiones de la placa y orificios para la fijación con tornillos; material portante adecuado para la soldadura. La bisagra no debe anclarse únicamente al revestimiento. |
| Posición y ajuste | Separación respecto al poste, recorrido de ajuste y espacio para las tuercas. Tras el acabado superficial, debe quedar espacio para ajustar y bloquear. |
| Pieza complementaria | La dimensión exacta del pasador o la pieza complementaria compatible recomendada para la bisagra elegida. Si va a sustituirla, envíe una foto de la pareja completa. |
Una bisagra ajustable ayuda a afinar la posición de la hoja, pero después del ajuste debe quedar correctamente bloqueada y la rosca debe mantener la longitud de inserción prescrita. No sume las capacidades de carga indicadas en dos fichas de producto; compruebe si el fabricante especifica el valor por unidad o por conjunto y para qué distancia entre bisagras.

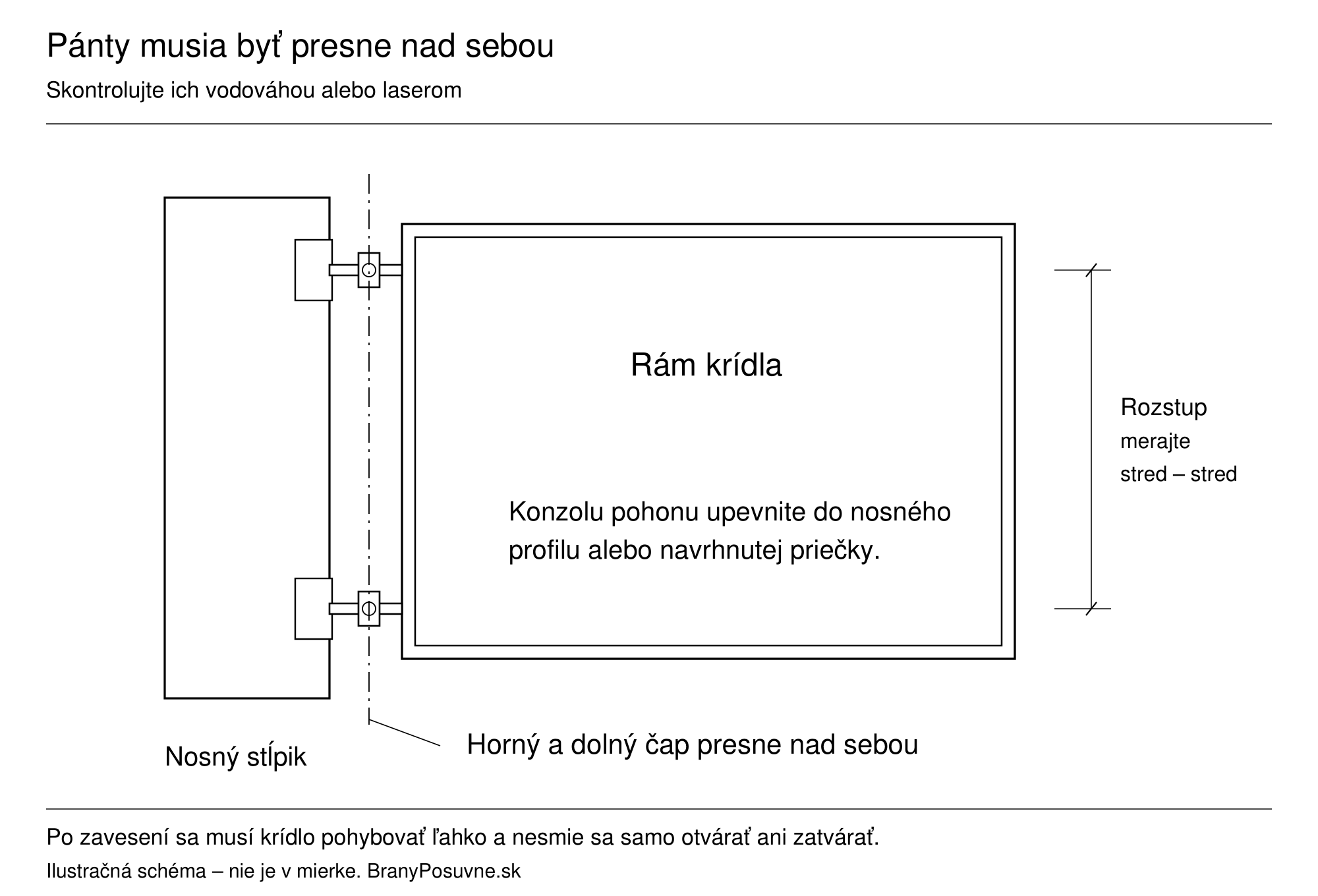

El pasador superior debe quedar exactamente encima del inferior. La distancia se mide entre los centros de los pasadores, y un nivel o un láser permite comprobar fácilmente que comparten eje. Haga clic para ampliar.
| Tipo | Cuándo considerar su uso | Qué comprobar |
|---|---|---|
| Ajustable con placa | Anclaje atornillado a un soporte adecuado. | La placa, los orificios, los anclajes, el margen de ajuste y el espacio para el accionamiento. |
| Ajustable para soldar | Estructura de acero y poste de soporte de acero. | La soldadura, la alineación, la contratuerca y la protección tras soldar. |
| Bisagra C axial | Estructura con el pasador adecuado en el perfil. | El pasador adecuado, el perfil, el montaje y las condiciones de capacidad de carga. |
| Especial / descentrada | Geometría especial o elevación de la hoja. | Todo el recorrido y la confirmación expresa de que es compatible con el accionamiento. |
| Productos relacionados | |
|---|---|
 |

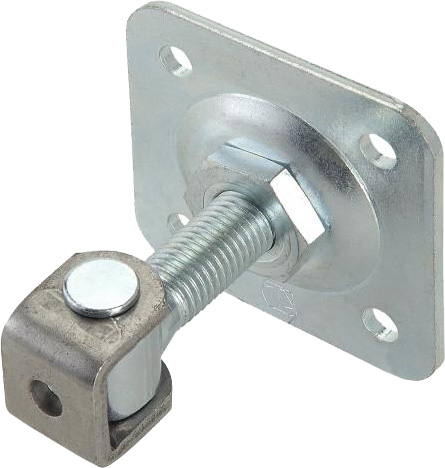

Bisagra ajustable para atornillar Mida el espacio para la placa y la distancia entre los orificios. Elija la medida de la rosca y los anclajes según el soporte real de carga. |
 |

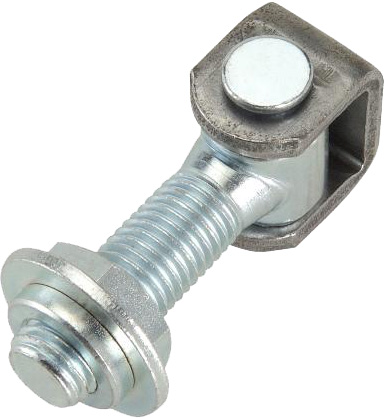

Para estructuras de acero adecuadas. Después del ajuste, asegure la rosca y restaure la protección de la superficie. |
 |

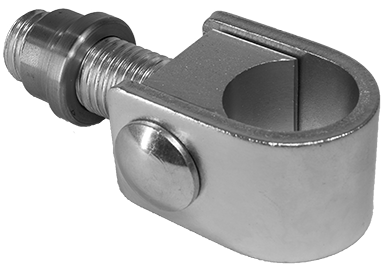

Elija junto con el pasador CAIS HP40 para soldar al perfil. En el sistema de bisagras completo, compruebe también los apoyos superior e inferior y el método de ajuste. |
Una hoja más ancha soporta las bisagras de forma distinta que una estrecha, aunque tengan el mismo peso. Si el producto no especifica datos para la longitud y la distancia entre bisagras que necesita, solicite confirmación de compatibilidad antes de hacer el pedido.
Encontrará toda la oferta en la categoría bisagras y herrajes para puertas batientes. El ángulo de apertura final depende tanto de la bisagra como de la geometría del accionamiento instalado.
Cuándo considerar una rueda de apoyo
Elija la rueda solo después de comprobar el recorrido. Compruebe todo el recorrido de contacto con el suelo, incluidas las juntas, el canal de drenaje y los cambios de pendiente. Si pierde contacto con el suelo o se atasca en algún tramo del arco, cambiarán la carga de las bisagras y la resistencia al movimiento.
Una rueda de apoyo puede formar parte del sistema de apoyo previsto para la hoja. Necesita una superficie firme y transitable a lo largo de todo el arco; la grava, un bordillo o un pavimento hundido pueden dificultar su movimiento.
Mida los desniveles del recorrido y compárelos con las características de la rueda. El recorrido del muelle es limitado, y la capacidad de carga de la rueda no equivale al peso admisible de toda la puerta. Si hay un accionamiento, compruebe que el apoyo sea admisible para esa configuración concreta. Si la hoja ya se ha vencido, corrija primero la causa en el marco, las bisagras o el poste.
Revestimiento: aspecto, peso y viento

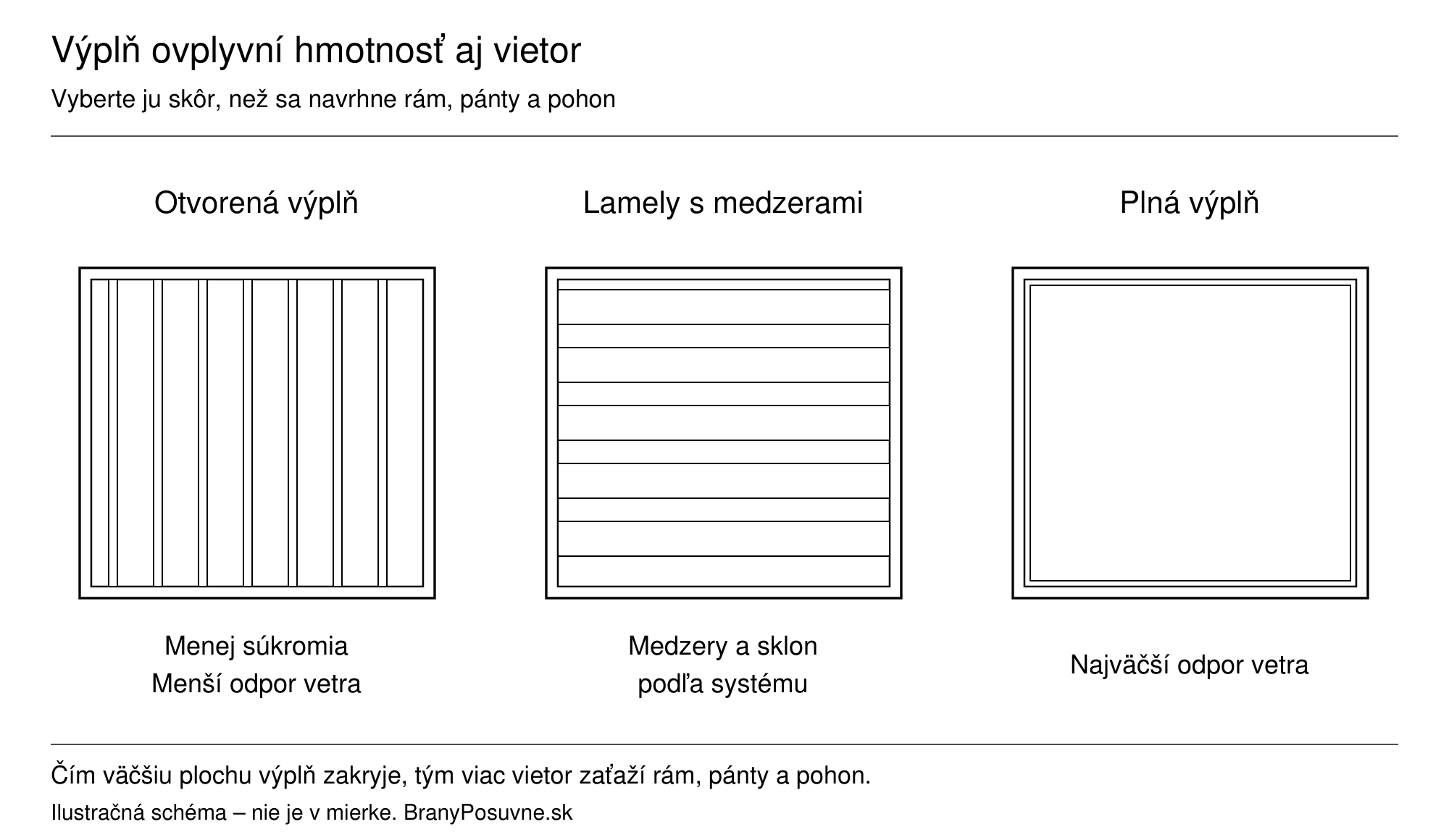

El revestimiento forma parte del diseño del marco y de la elección del accionamiento. El peso total de la hoja incluye el marco, los refuerzos, el revestimiento, los elementos de fijación y los herrajes.
Cuanto mayor sea la superficie que cubre el revestimiento, más fuerza ejercerá el viento sobre el marco, las bisagras y el accionamiento. Por eso, el revestimiento es uno de los primeros datos que deben tenerse en cuenta al dimensionar los demás componentes. Haga clic para ampliar.
| Revestimiento | A la hora de elegir, tenga en cuenta |
|---|---|

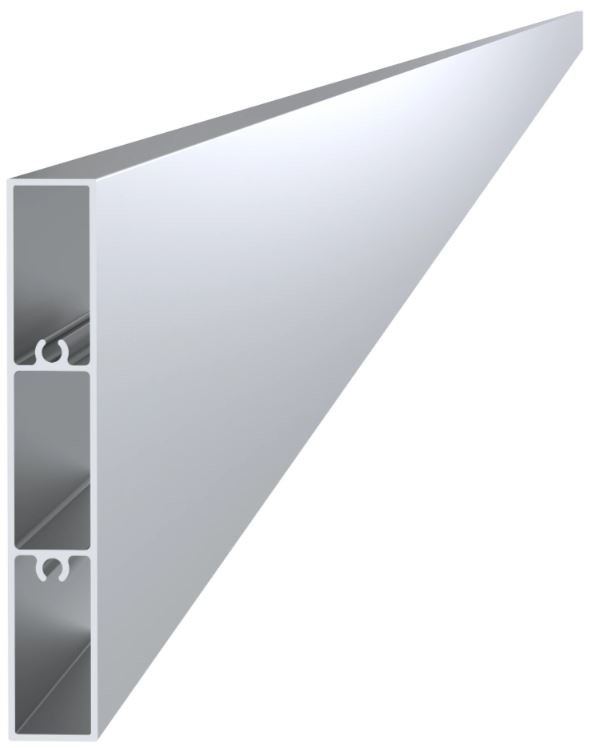

| Lamas de aluminio | El peso del perfil concreto, la separación entre apoyos, la fijación, la dilatación y el aislamiento de metales diferentes. |
| Perfiles de chapa galvanizada | El peso total y la reparación de la protección en las zonas cortadas o soldadas. |

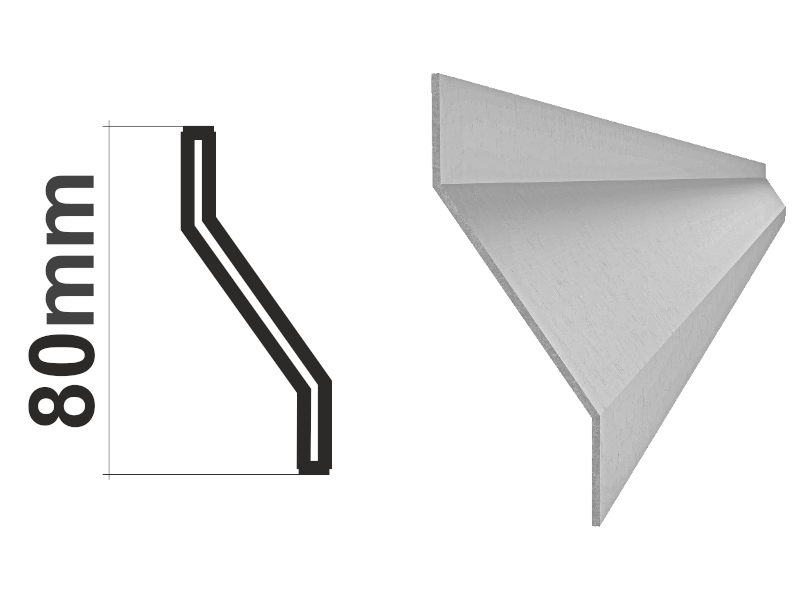

| Lamas en Z | La combinación adecuada de lama y sistema de soporte. La inclinación y el solapamiento influyen tanto en la visibilidad como en la circulación del aire. |
| Madera, WPC y otros revestimientos | El peso, la dilatación o los cambios de humedad, los apoyos prescritos y las juntas de dilatación. |
| Productos relacionados | |
|---|---|
 |
En las instrucciones del revestimiento, compruebe la separación entre apoyos, la fijación y las juntas de dilatación. Calcule el peso del revestimiento según el número y la longitud de las lamas. |
 |
Forma parte de un sistema con perfil de soporte de tamaño S y planta S1; todos los componentes pueden elegirse como un conjunto compatible. |
Revestimiento macizo en una zona expuesta al viento
El viento actúa sobre toda la superficie de la hoja. Si añade un revestimiento macizo a un marco originalmente abierto, vuelva a comprobar el marco, las bisagras y los postes, la compatibilidad del accionamiento y el cierre. Para que podamos compararlo, envíe las medidas de cada hoja, el tipo de revestimiento y una foto del entorno. Un motor más potente o una cerradura por sí solos no solucionarán una estructura insuficiente.
Todos los revestimientos para puertas y vallas »
Ejemplo: quiere instalar lamas macizas en un marco abierto
La puerta se abre fácilmente, pero quiere limitar las vistas desde la calle. El nuevo revestimiento cambiará el peso y la superficie expuesta al viento.
- Averigüe el peso del revestimiento, incluidos los largueros y las uniones. Calcule el peso adicional de cada hoja por separado según la longitud y el número de lamas.
- Muestre al proveedor del marco cómo se fija el revestimiento, así como su sección y el grosor de la pared del marco, las bisagras y los postes. Compruebe también los apoyos necesarios y la dilatación de las lamas.
- Si ya hay un accionamiento instalado, indique su tipo y adjunte una foto de la entrada abierta. Vuelva a evaluar la elección teniendo en cuenta el viento; un motor que antes era adecuado quizá no lo sea con el nuevo revestimiento.
Componentes y procedimientos relacionados: comparativa de revestimientos, límites de los accionamientos, bloqueo eléctrico.
Topes, pasadores y cierres
Determine la posición de los topes y el método de cierre junto con el diseño del marco. Reserve una zona firme y espacio de maniobra para instalar el pasador o la cerradura.
- Tope de cierre Elija el modelo según el borde inferior del marco y el pavimento terminado.
- El tope de apertura y el retenedor de la hoja cumplen funciones diferentes.
- Elija el pasador manual junto con su pieza de cierrey compare sus dimensiones.
Prepare el sistema de cierre antes de terminar el marco.
En una puerta automática, compruebe con antelación si el accionamiento requiere una cerradura eléctrica y su cableado. Si las hojas se solapan, determine el orden de cierre.. El pasador manual no debe bloquear el accionamiento al ponerse en marcha.
Pruebe la puerta manualmente antes de instalar el accionamiento
- Sobre una superficie plana, compruebe las medidas, las diagonales y la planitud del marco antes de terminar las soldaduras.
- Al instalarla, mantenga los pasadores en un mismo eje. Haga las pruebas con el revestimiento previsto, no solo con el marco desnudo y ligero.
- Recorra todo el arco de apertura de ambas hojas. Compruebe la distancia al pavimento, al poste y a la valla, así como la posición de los topes.
- La hoja debe moverse con suavidad, sin rozamientos ni desplazamientos espontáneos. Después, vuelva a comprobar las cotas previstas para los soportes e instale el accionamiento elegido previamente.
Si necesita levantar la hoja para abrirla manualmente, un motor más potente no solucionará el fallo mecánico. Antes de automatizar, solucione la causa.
Envíenos las dimensiones de la hoja, el tipo de relleno y una foto del poste, si no tiene claro qué bisagra o tope elegir o cuánto espacio hay para el soporte.
