NICE Toona TO7024 – accionador de 24 V para puerta batiente de hasta 7 m
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
752,60 € con IVA
| Peso |
|---|
| 12 kg |
Descripción del producto NICE Toona TO7024 – accionador de 24 V para puerta batiente de hasta 7 m
NICE Toona TO7024 es un accionador electromecánico independiente 24 V CC con encoder magnético para una hoja de puerta. El peso de hasta 1 700 kg y la longitud de hasta 7 m son valores máximos; la combinación permitida la determina la curva TO7024. El accionador es irreversible y tiene una robusta carcasa de aluminio.
El motor cuenta con topes internos independientes de apertura y cierre. 24 V indica la tensión del motor; la alimentación de red y las funciones de los accesorios dependen de la centralita instalada. La actual MC824HR30/MCA1R30 tiene su propio manual. Para la antigua MC824HR10/MCA1R10, siga el procedimiento de su placa.

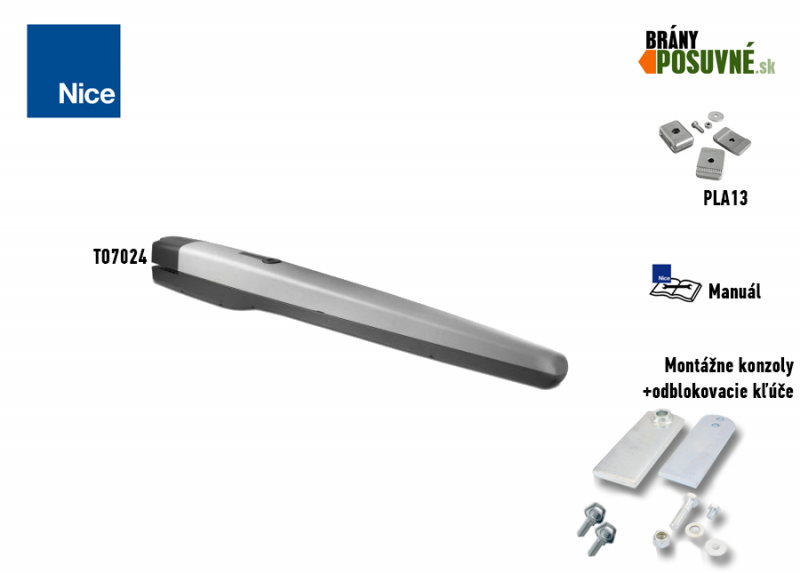

Qué incluye el accionador independiente
| El accionador incluye: | Código | |||
|---|---|---|---|---|
 |
1 × | Accionador NICE Toona 7 TO7024 |
TO7024 |
|
|
Accionador electromecánico NICE Toona TO7024. Los valores de hasta 1 700 kg y hasta 7 m son máximos; consulte el gráfico TO7024 para determinar la combinación permitida. |
||||
 |
2 × | Topes mecánicos internos de apertura y cierre | PMD1641R01.4610 | |
|
Los topes internos establecen las posiciones de apertura y cierre; valore si se necesitan topes adicionales teniendo en cuenta la puerta completa. Instrucciones de ajuste. |
||||
 |
2 × | Llave de desbloqueo | CM-B | |
|
En caso de corte del suministro eléctrico, sirve para desbloquear el accionador y poder mover la puerta manualmente, empujándola o tirando de ella. |
||||
 |
1 × | Soporte delantero para atornillar |
PMD1640R02.4610 |
|
|
Se atornilla a la parte fija de la hoja; tenga en cuenta que se instala a una altura diferente de la del soporte trasero. |
||||
 |
1 × | Pasador del soporte delantero | R8.5120 Arandela V8X16.5102 Pasador |
|
|
Sirve para fijar la parte delantera del accionador al soporte delantero. |
||||
 |
1 × | Soporte trasero para soldar | PMD1642.4610 | |
|
Se suelda a una placa de montaje atornillable o a un poste de acero. Tenga en cuenta que se instala a una altura diferente de la del soporte delantero. |
||||
 |
1 × | Placa de montaje para el soporte trasero | PMD1639.4610 | |
|
Se suelda a ella el soporte trasero. A continuación, la placa de montaje se fija al poste o al muro. |
||||
 |
2 × | Pasador del soporte trasero | D12.5110 Tuerca R12.5120 Arandela V12X60.5102 Pasador |
|
|
Sirve para fijar la parte trasera del motor al soporte trasero. |
||||
Esta ficha corresponde a un motor individual con piezas de montaje. Para el funcionamiento automático se necesita una centralita de control adecuada y elementos de seguridad para toda la puerta; el contenido de los kits completos se indica en sus respectivas fichas.
Kits promocionales con TO7024
Compruebe el contenido y el número de motores de cada kit. La idoneidad de la hoja depende de curva de TO7024; 7 m y 1 700 kg no son valores simultáneos.

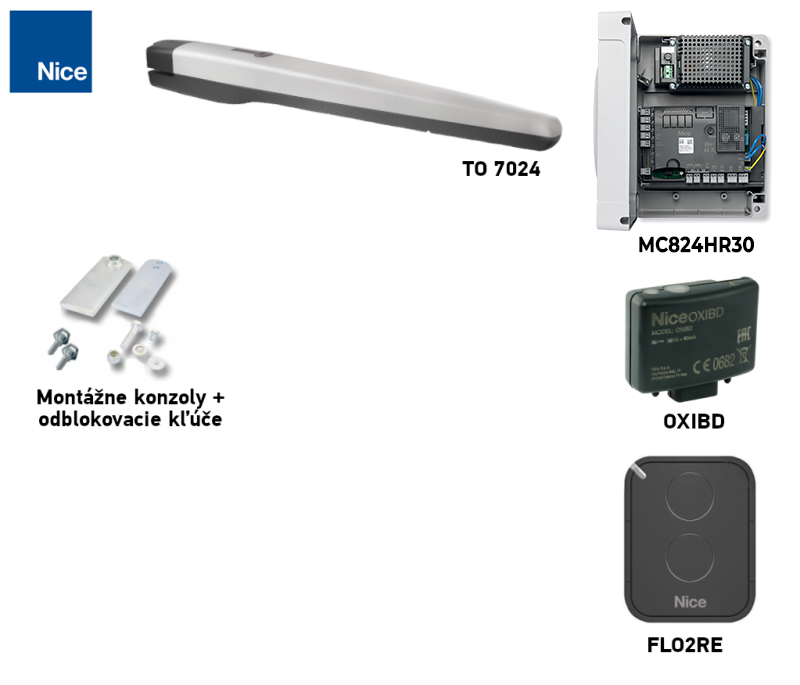

| Kit para puerta de una hoja » | Kit para puerta de dos hojas » |
|---|---|
|
Motor TO7024, centralita de control, mando y receptor. |

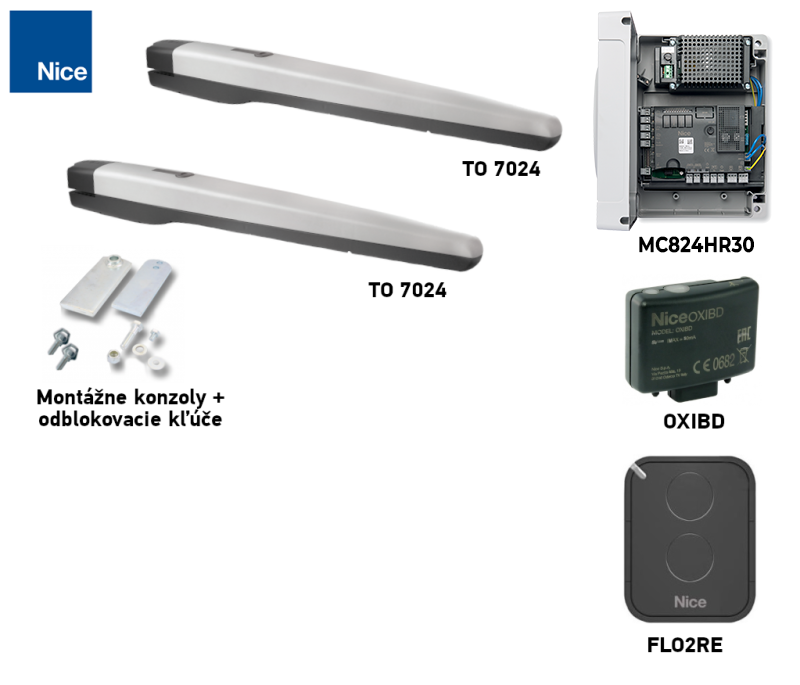

2 motores TO7024, centralita de control, mando y receptor. |

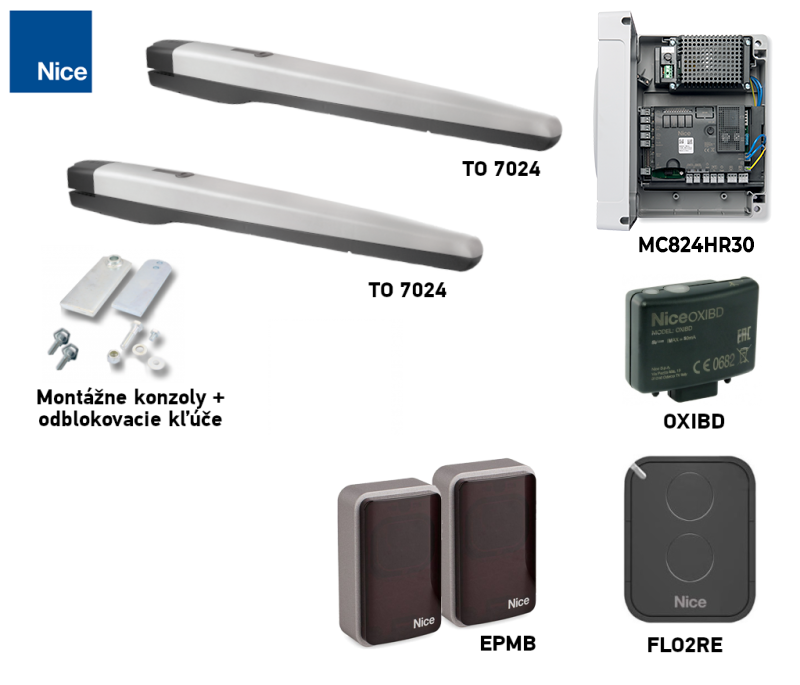

| Kit para puerta de una hoja con fotocélulas » | Kit para puerta de dos hojas con fotocélulas » |
|

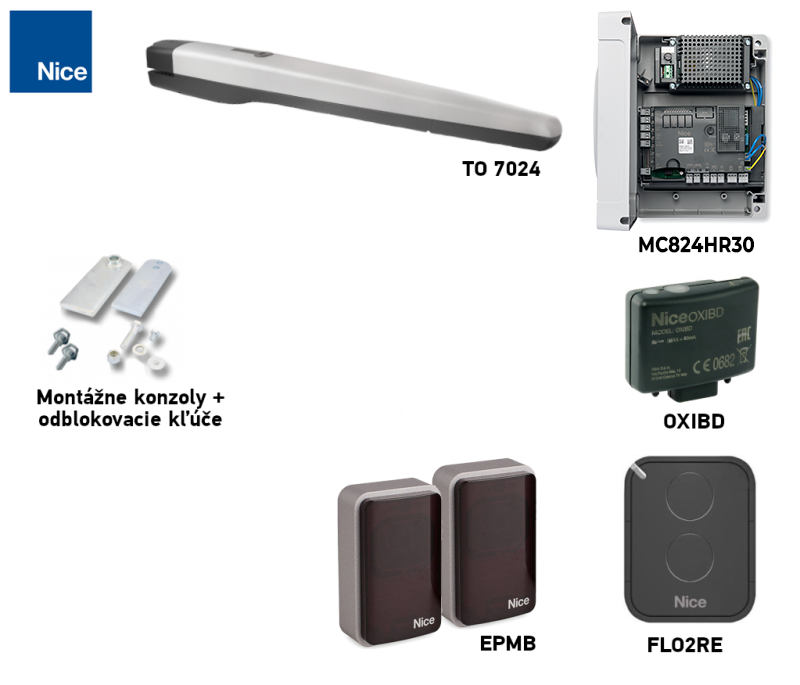

Motor TO7024, centralita de control, mando, receptor y fotocélulas. |
2 motores TO7024, centralita de control, mando, receptor y fotocélulas. |

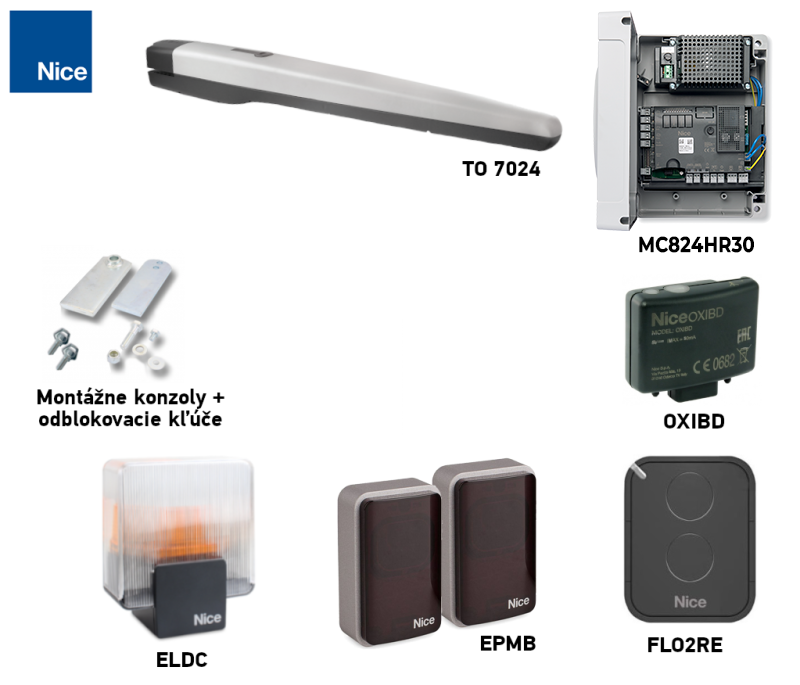

| Kit para puerta de una hoja con accesorios » | Kit para puerta de dos hojas con accesorios » |
|
Motor TO7024, centralita de control, mando, receptor, fotocélulas y luz intermitente. |

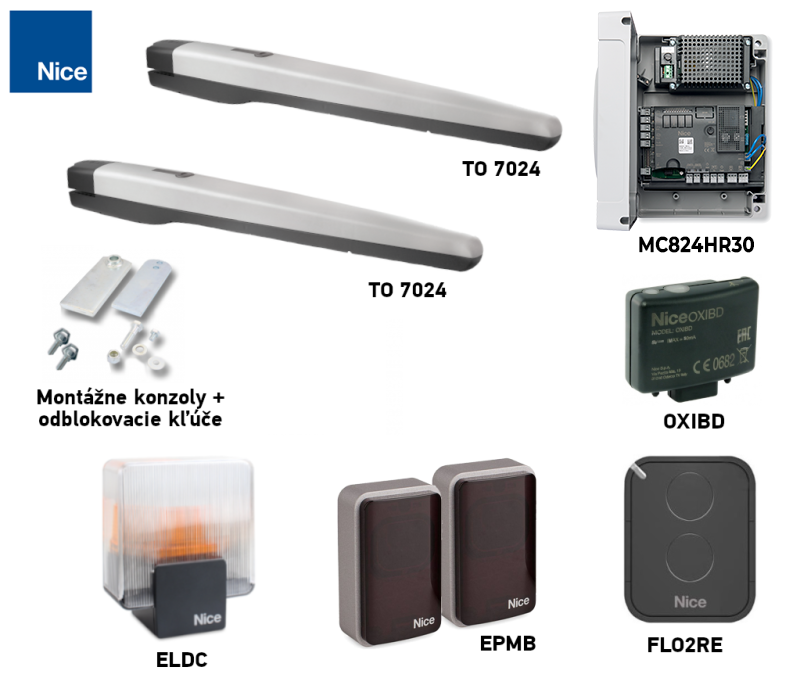

2 motores TO7024, centralita de control, mando, receptor, fotocélulas y luz intermitente. |
Conexión de accesorios en MC824HR30
Los siguientes bornes corresponden a la centralita MC824HR30/MCA1R30 en una instalación con motor TO7024, no al motor por sí solo. Antes de trabajar, desconecte la alimentación de red y la batería de reserva. Si utiliza otra placa, consulte su propio esquema.
| Accesorios | Bornes, tensión y polaridad |
|---|---|
| Fotocélulas BlueBUS | Conecte fotocélulas compatibles, como EPMB, mediante dos hilos a BlueBUS. + y − no tienen polaridad asignada. Configure la dirección y repita el aprendizaje después de cambiar los dispositivos. |
| STOP y órdenes | La entrada STOP acepta un contacto libre de potencial NO o NC, o un dispositivo con una resistencia de 8,2 kΩ; su estado se aprende. SbS, Open y Close aceptan un contacto libre de potencial NO en el par de bornes correspondiente. Los contactos no tienen +/−; no aplique tensión externa a la entrada. |
| Alimentación auxiliar | Borne derecho del par STOP = −; borne izquierdo del par SbS = +, según la orientación de la imagen de abajo (inscripciones encima de los bornes). Alimentación de un lector o módulo adecuado: 24 V CC (−30 % a +50 %), máximo 200 mA, incluso en modo Stand-by. Conecte el relé de mando del módulo por separado como contacto libre de potencial; compruebe el intervalo de tensión permitido y el consumo del módulo. |
| Luz intermitente, cerradura, indicador luminoso | FLASH: 12 V CC, máximo 21 W; ELS: 12 V CA, máximo 15 VA, sin polaridad fija +/−; OGI: 24 V CC, máximo 4 W. Para FLASH/OGI, el esquema no especifica el orden de +/− en el par de bornes, así que no lo suponga; si el producto tiene polaridad, compruebe las marcas tanto en la placa como en el producto. La función de las salidas puede variar según la programación. |
| Radio y batería de reserva | El receptor enchufable se conecta al conector SM, y la batería de reserva, a su conector correspondiente según la placa instalada. No se conectan a BlueBUS ni a los bornes del motor. |
Encontrará la ubicación detallada de los bornes, el procedimiento de aprendizaje y la prueba de los dispositivos de seguridad en el manual específico de la centralita MC824HR30.
Accesorios según la centralita de control
La selección depende de la placa instalada, las entradas, el receptor y la tensión. Una placa compatible antigua no pasa por ello a ser de la generación actual.
| Qué | Por qué | Tipo |
|---|---|---|
| Centralita de control | Electrónica para el motor; seleccione el manual correspondiente a la placa realmente instalada. |
|
| Luz de señalización | Señaliza el movimiento. Solo incluye antena el modelo en el que el fabricante la especifica. La elección depende de la salida de la centralita. |
En la MC824HR30, la salida FLASH está destinada a una luz de señalización de 12 V y hasta 21 W. Con otra luz, compruebe la tensión, la potencia y el modo de parpadeo. |
| Fotocélulas | Supervisan el espacio del haz y envían una señal a la centralita. La respuesta de la puerta depende del cableado y de la configuración; después del montaje, pruebe el sistema completo. | |
| Emisor | Elija el mando según el receptor y el tipo de codificación instalados en la centralita. ON3EBD es compatible con OXIBD y ON3ELR con OXILR. | |
| Receptor | El receptor de radio debe ser compatible con el tipo de codificación del mando; las interfaces para domótica ofrecen funciones distintas. |
|
| Antena | Mejora la recepción del receptor si se coloca y conecta correctamente. | |
| Teclado | Control mediante código. El teclado BlueBUS requiere una placa compatible con dispositivos de mando. | |
| Selector de llave | Control mediante una entrada de mando adecuada de la centralita. | |
| Cerraduras eléctricas | Bloqueo de la hoja; compruebe el modo de funcionamiento y la tensión de la cerradura según la central y la instalación. |
|
| Lectores de tarjetas | ETPB requiere que la placa concreta sea compatible con dispositivos de mando BlueBUS. |
|
| Fuente de alimentación de reserva | La batería conectada a una central compatible permite el funcionamiento cuando se interrumpe el suministro eléctrico. |
Ámbito de uso de una hoja

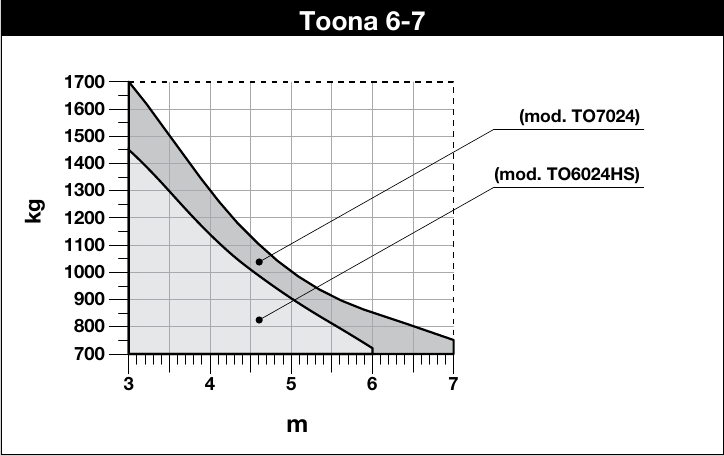

La longitud y el peso son una limitación conjunta. La curva TO7024 admite 1 700 kg con 3 m; con 7 m, aproximadamente 750 kg. Utilice únicamente la curva de su modelo y tenga en cuenta la resistencia al movimiento, el relleno opaco y el viento; los valores extremos no se pueden combinar automáticamente.
Vida útil según la carga
Para una hoja, sume los índices correspondientes al peso, la longitud y el entorno. A continuación, compare la suma con el gráfico de NICE. El gráfico no indica valores superiores al 100 %. Se trata de una estimación orientativa de la vida útil de 80 000 a 250 000 ciclos de trabajo según la carga, no de una garantía.
| Características de la automatización completa | Índice | Gráfico de vida útil |
|---|---|---|
| Peso de hasta 400 kg | 0 % |
|
| Más de 400 y hasta 500 kg | 10 % | |
| Más de 500 kg | 20 % | |
| Longitud de 2–3 m | 0 % | |
| Longitud de 3–4 m | 0 % | |
| Longitud de más de 4 y hasta 5 m | 10 % | |
| Longitud de más de 5 y hasta 6 m | 20 % | |
| Longitud de más de 6 y hasta 7 m | 30 % | |
| Temperatura superior a 40 °C, inferior a 0 °C o humedad superior al 80 % | 20 % | |
| Relleno opaco de la hoja | 15 % | |
| Zona ventosa | 15 % |
| Gráfico de NICE |
|---|
Montaje del actuador y de los soportes
Antes del montaje, compruebe la solidez de la puerta, que la hoja se mueva suavemente a mano, que haya espacio para desbloquearla y que exista un lugar adecuado en la parte rígida de la hoja. Confíe el montaje y la conexión eléctrica a un técnico cualificado.

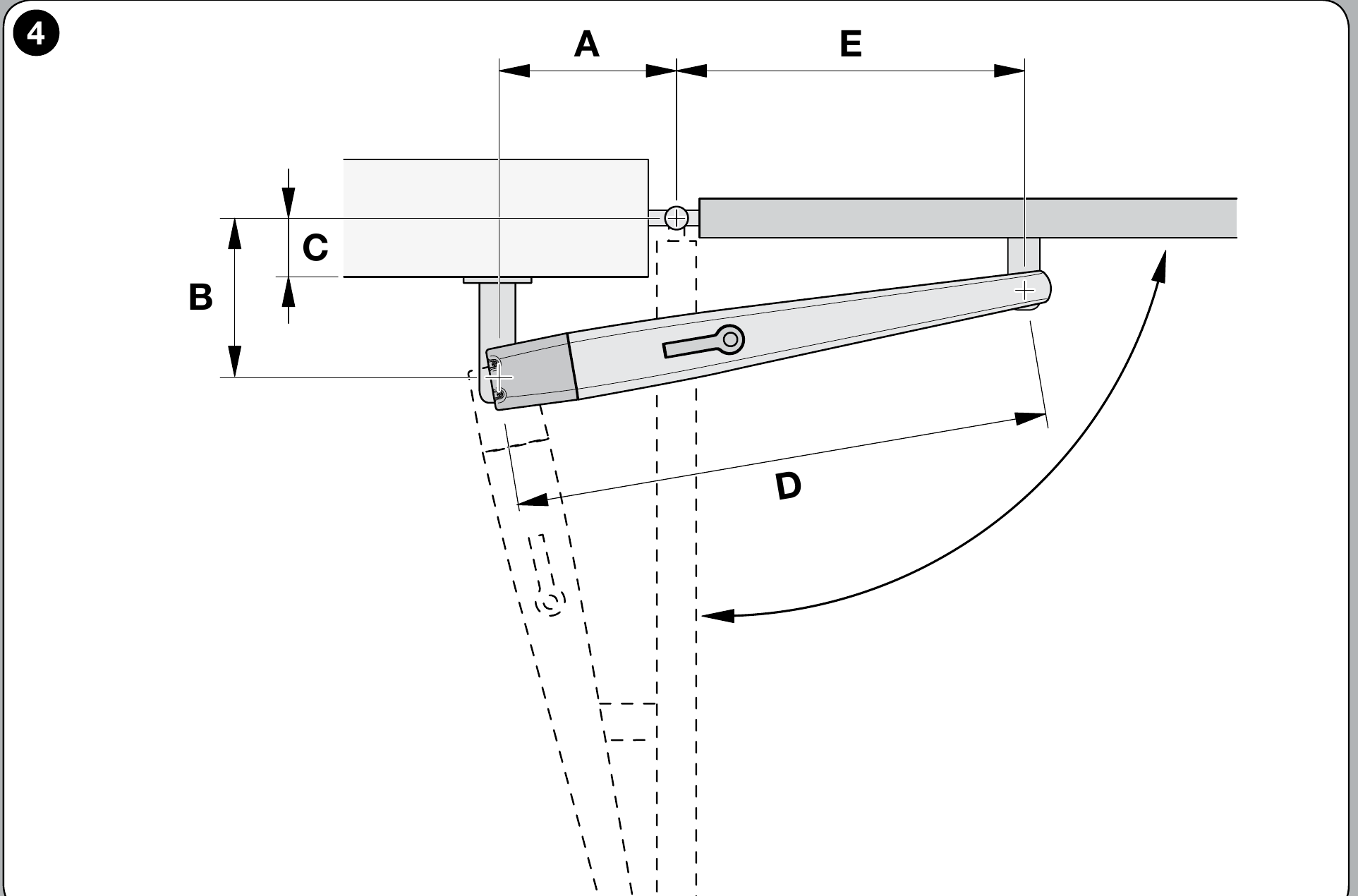

Fijación del soporte trasero y gráfico A/B/C
Pilar y soportes: Como referencia, recomendamos un pilar de acero resistente de 120 × 120 mm. Con 100 × 100 mm el instalador debe evaluar por separado el espesor de la pared, el anclaje, la cimentación, el desplazamiento de la bisagra y la carga del viento. La sección por sí sola no garantiza la resistencia.

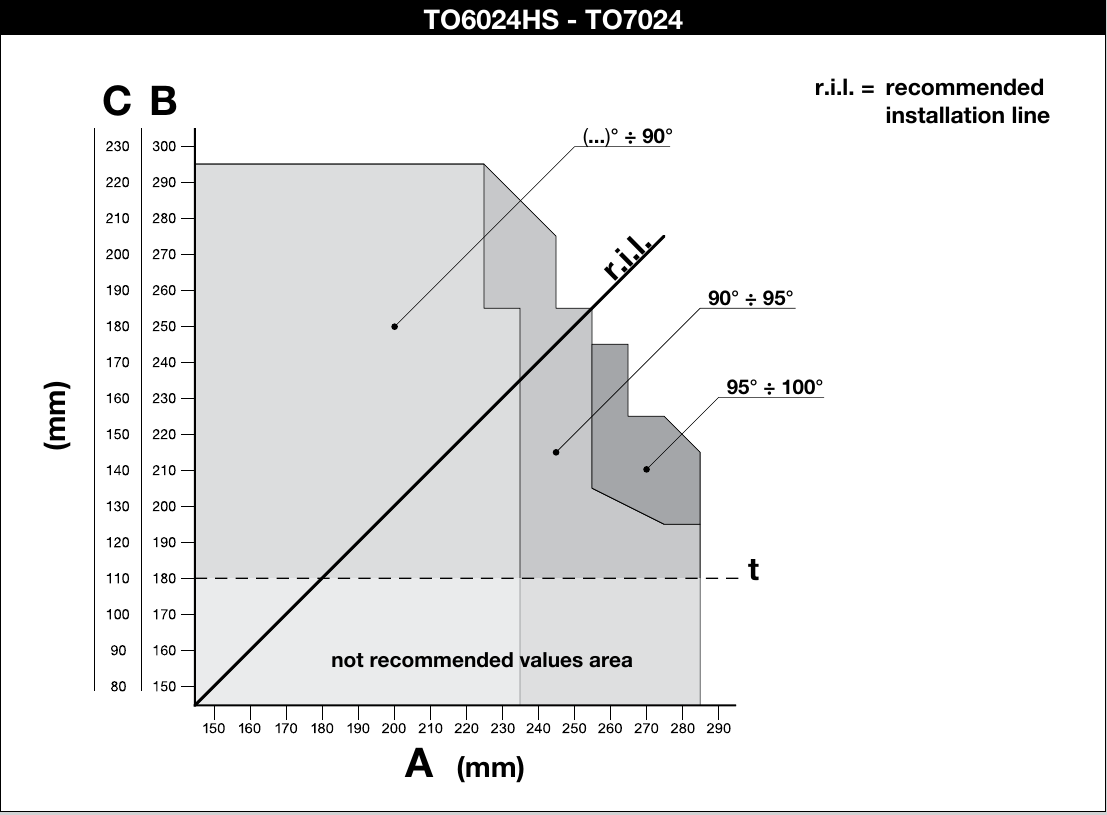

Mida el desplazamiento de la bisagra C. En el gráfico original TO7024, trace una línea horizontal desde C y lea B; la intersección con la línea recomendada r.i.l. determina el ángulo y, mediante una línea vertical, A. Las dimensiones A y B deberían ser similares. NICE no recomienda los valores de B por debajo de la línea t.
Si el perfil del pilar o la posición de la bisagra no permiten respetar el gráfico, habrá que modificar el soporte trasero o fabricar una fijación alargada adecuada para Toona 6–7. Al abrir hacia fuera, es necesaria una fijación trasera alargada. Elija las dimensiones según la puerta real y compruebe todo el recorrido antes de realizar la soldadura definitiva.
Tras comprobar la geometría, una firmemente el soporte trasero a la placa de montaje y al pilar. Elija los elementos de fijación al pilar según el material de base. Fije el soporte delantero a la parte rígida de la hoja; el motor debe tener una pequeña holgura necesaria en los pasadores para no atascarse.
Para TO7024, está disponible por separado el soporte trasero PMD1642.4610. Es una pieza de repuesto de la fijación original; la prolongación necesaria para una geometría atípica debe diseñarse por separado.
Dimensión D = 1 070 mm. Una vez determinado A a partir del gráfico, consulte E en la tabla de NICE; la diferencia de altura entre los soportes delantero y trasero es F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
En el perno trasero, NICE indica que se apriete la tuerca y luego se afloje 1/10 de vuelta, para dejar una holgura mínima entre las piezas. Apriete la fijación delantera según el plano del fabricante.

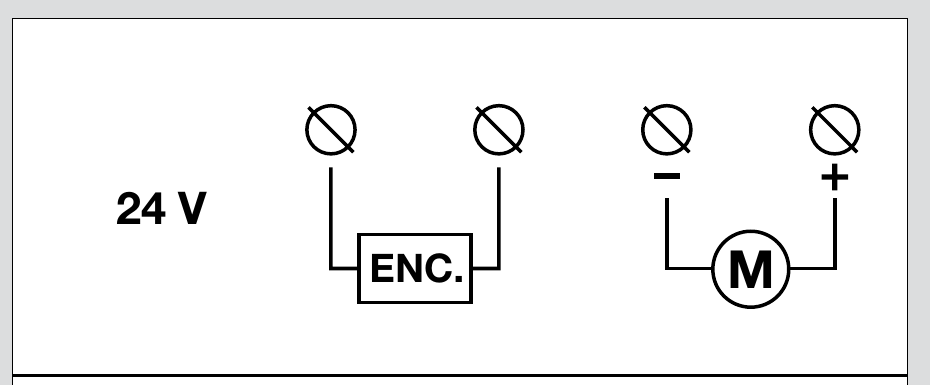

Cableado y conexión del motor
Antes de abrir la cubierta y realizar las conexiones, desconecte la alimentación. El accionador dispone de bornes independientes para el codificador y el motor de 24 V CC; no los confunda. Conecte los cables y la toma de tierra de protección según el esquema original de NICE y las instrucciones de la central instalada. La indicación 24 V corresponde a la tensión del motor, no necesariamente a la alimentación de red de la central.

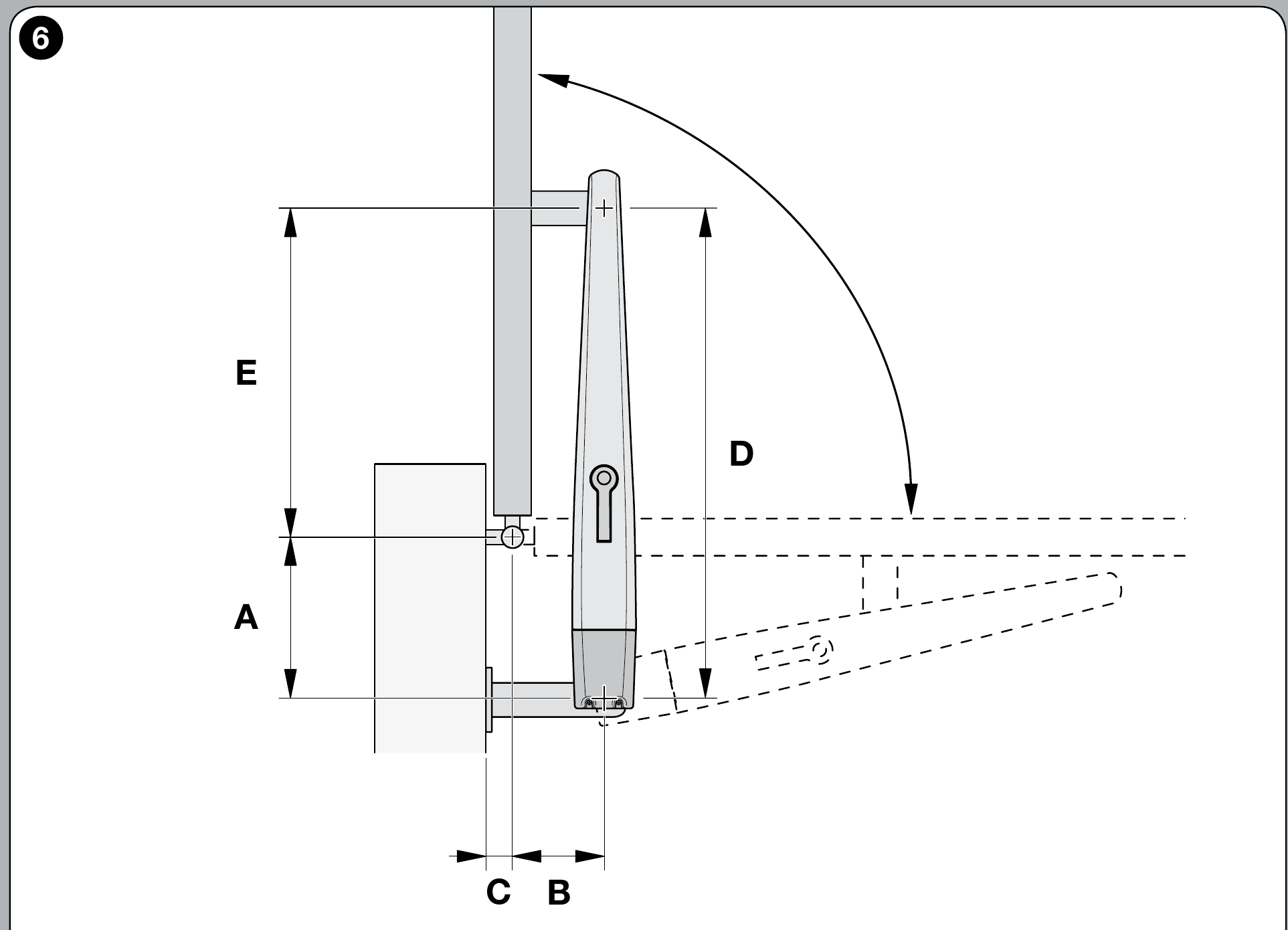

Al abrir hacia el exterior, según NICE, se invierte la polaridad de alimentación del motor. Al mismo tiempo, debe estar correctamente diseñada la geometría de montaje; cambiar solo los cables no es suficiente. Compruebe después el sentido del movimiento, las posiciones de parada y los dispositivos de seguridad según las instrucciones de la placa instalada.

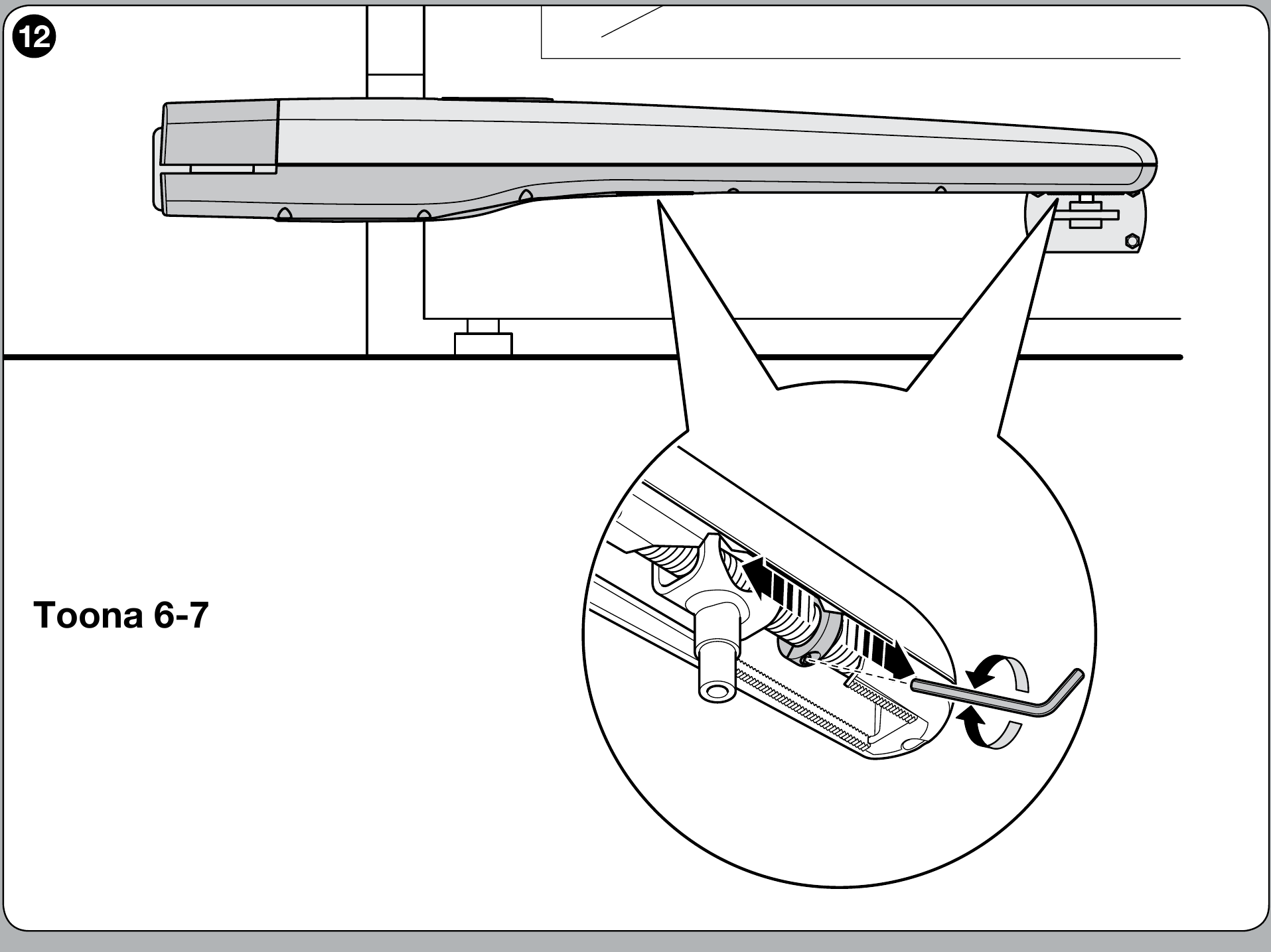

Topes internos de apertura y cierre
En la serie Toona 6–7 los topes mecánicos se ajustan tanto para la apertura como para el cierre. Desbloquee el motor, desplace la hoja hasta que el tornillo del tope quede accesible, aflójelo, coloque manualmente la hoja en la posición de apertura deseada, acerque el tope al pasador y apriételo. Repita el mismo procedimiento en la posición de cierre deseada y, a continuación, bloquee el motor. Compruebe las posiciones finales y la seguridad de toda la puerta durante las pruebas.
Prueba antes del primer uso
Tras instalar y ajustar los topes, un técnico cualificado debe probar la puerta completa, no solo el arranque del motor. NICE indica comprobar, con el accionador desbloqueado, el movimiento manual de la hoja aplicando una fuerza máxima de 390 N.
- Compruebe que el movimiento manual sea fluido en todo el recorrido, que los soportes estén bien fijados y que el desbloqueo sea seguro.
- Repita las órdenes de apertura, parada y cierre; compruebe el sentido, la parada final, los topes y, si hay dos hojas, su secuencia según las instrucciones de la central.
- Compruebe por separado las fotocélulas, los bordes de seguridad y los demás dispositivos de protección instalados. El técnico medirá las fuerzas de funcionamiento conforme a los requisitos vigentes; la puerta solo podrá utilizarse tras superar la prueba.
Ejemplos prácticos de instalación del TO7024

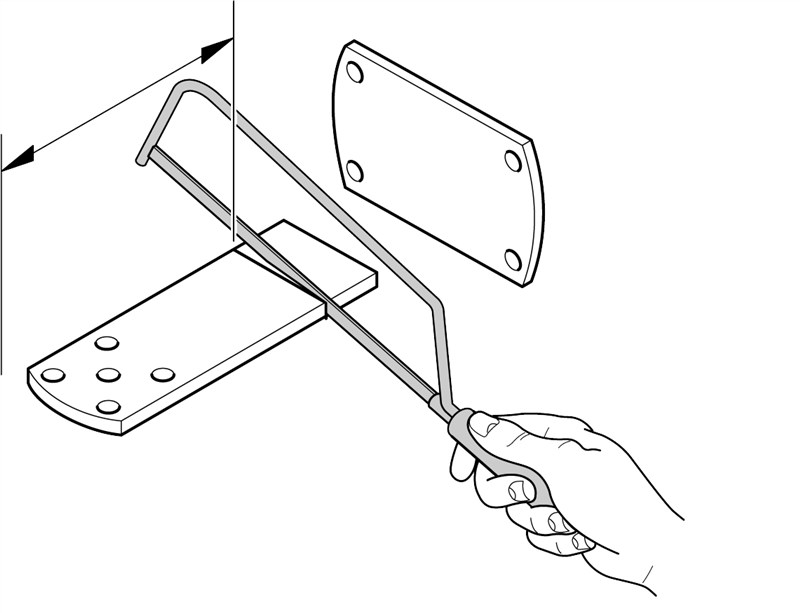

Recorte del soporte trasero una vez definidas las dimensiones de montaje

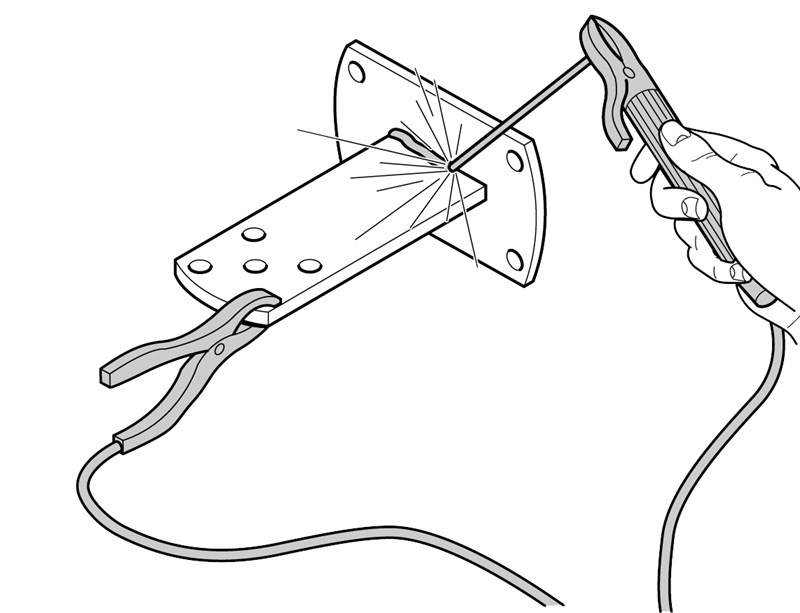

Soldadura del soporte trasero a la placa de montaje

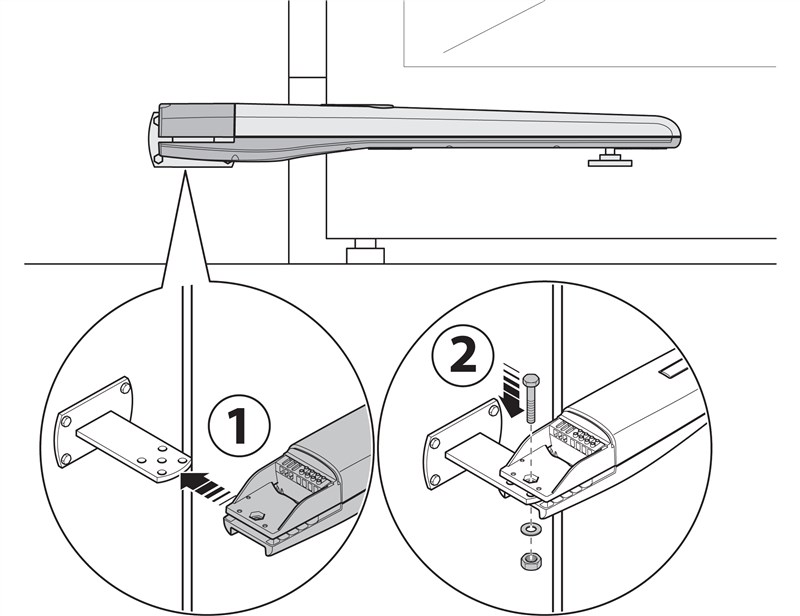

Fijación del accionador al soporte trasero

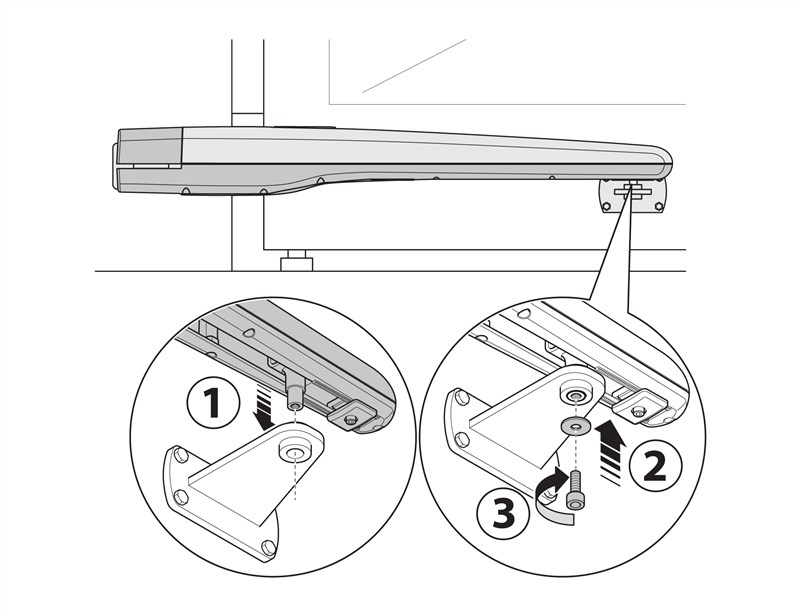

Fijación del TO7024 al soporte delantero

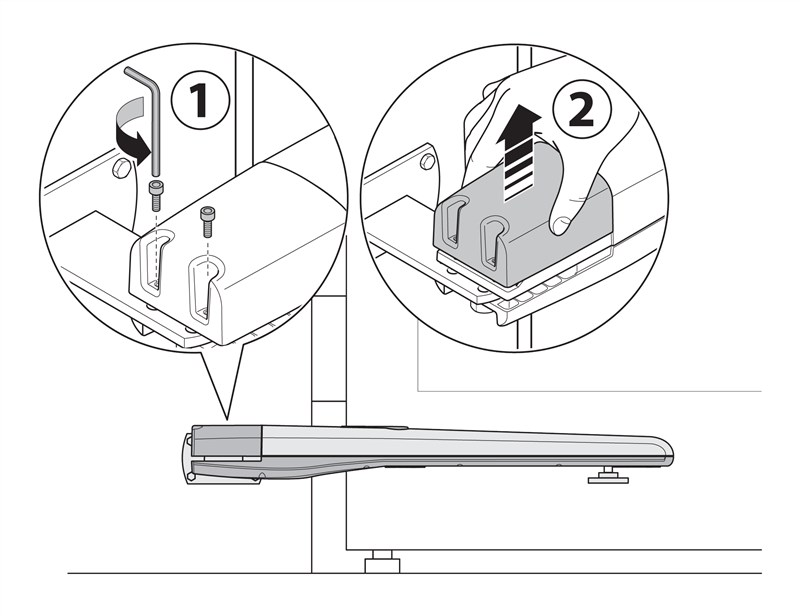

Retirada de la cubierta del accionador antes de introducir el cable

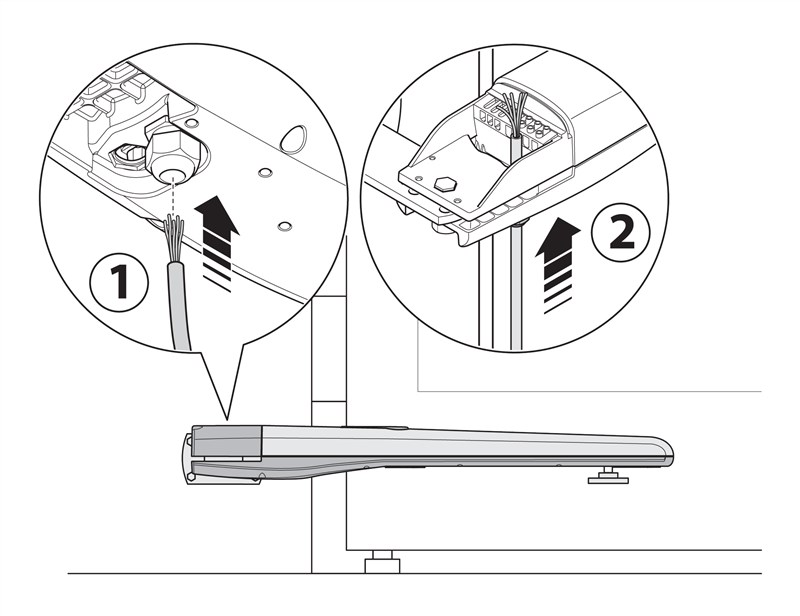

Entrada del cable en el accionador

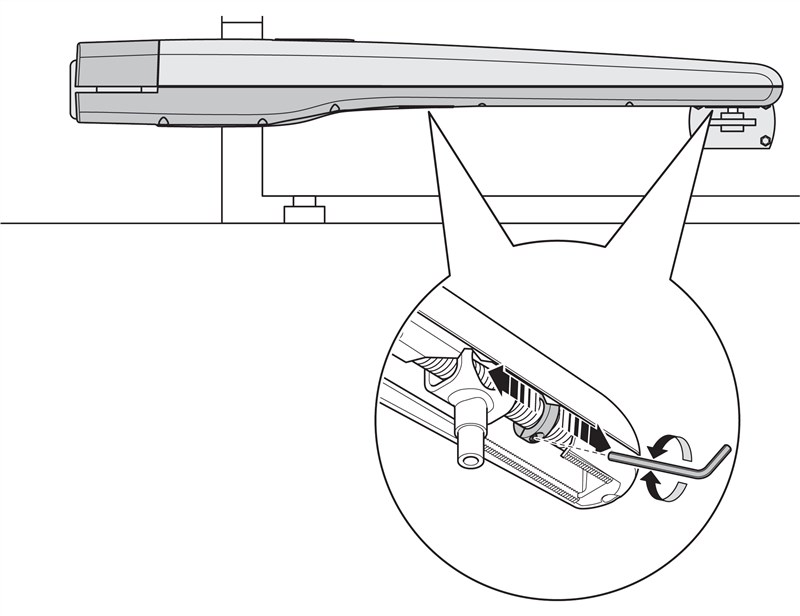

Ejemplo de ajuste de los topes internos del TO7024
Desbloqueo manual del accionador
Desbloquee o bloquee el accionador solo cuando la hoja esté detenida. Si hay una cerradura eléctrica instalada, desbloquéela primero. En caso de avería, desconecte la alimentación.
- Deslice la cubierta de la cerradura de desbloqueo.
- Introduzca la llave suministrada y gírela en el sentido de las agujas del reloj.
- Levante la palanca y desplace la hoja manualmente. Para volver a bloquearlo, baje la palanca, gire la llave en sentido contrario, sáquela y cierre la cubierta.
Inspección y mantenimiento
El mantenimiento debe realizarse como máximo cada 6 meses por un técnico cualificado. Tras desconectar la alimentación, comprobará las fijaciones, la corrosión, el desgaste, las uniones atornilladas y la lubricación del husillo y la tuerca. Tras conectar la alimentación, probará el movimiento, el desbloqueo y todos los dispositivos de seguridad.
Fotografías de instalación de la gama NICE Toona
Las fotografías muestran distintos montajes de Toona. En el TO7024, las dimensiones de montaje y las conexiones se determinan según los planos de NICE específicos del modelo; la fotografía de la regleta de conexiones sirve solo como orientación.

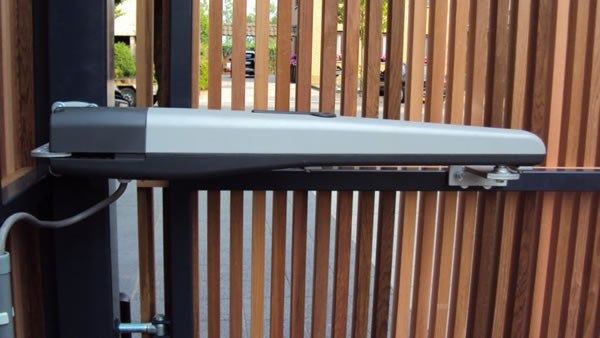

Accionador NICE Toona en una puerta batiente con relleno de lamas

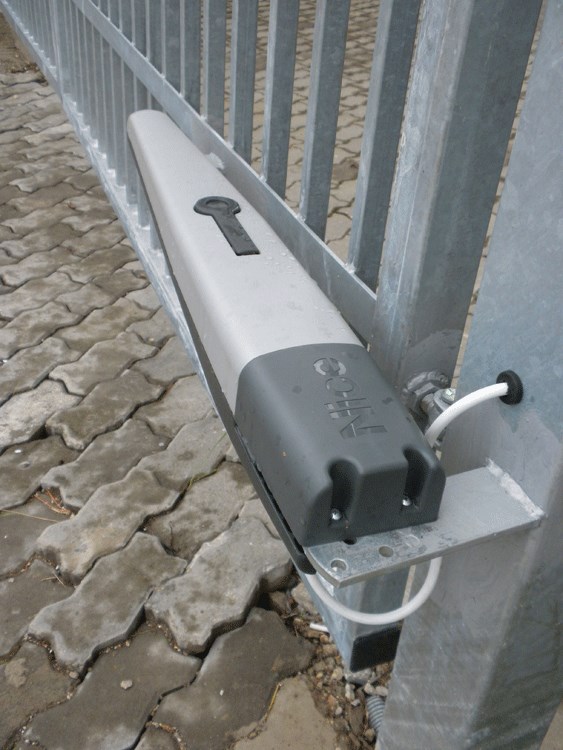

Fijación del accionador NICE Toona a un poste de acero

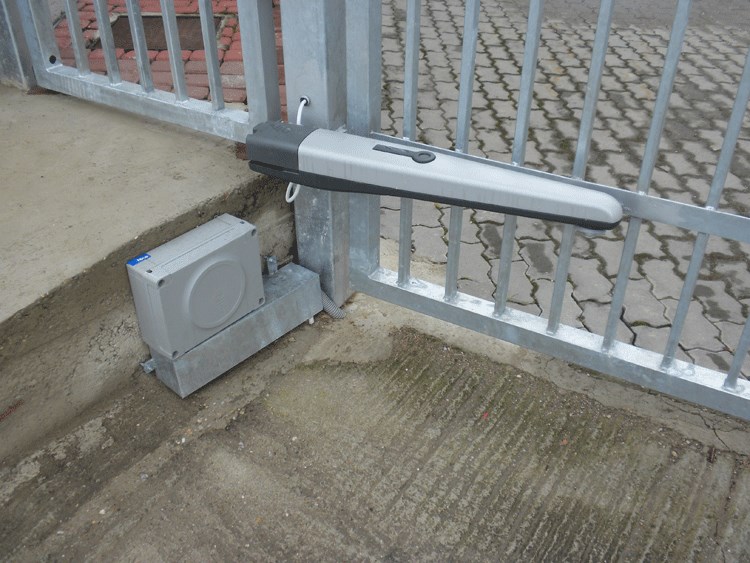

Puerta batiente con accionador Toona y cuadro de control independiente

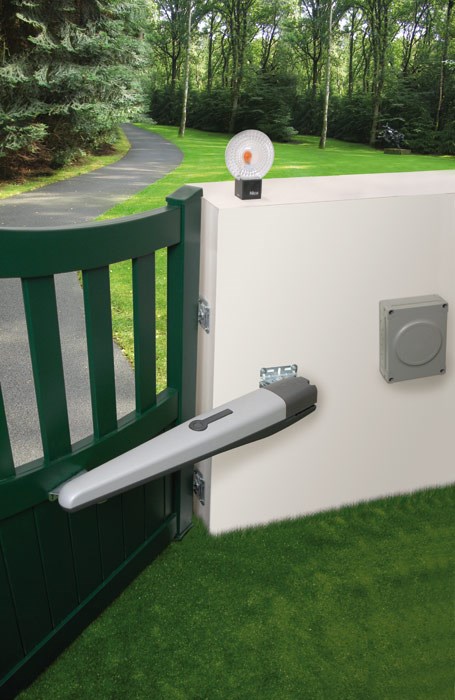

Motor NICE Toona en una puerta batiente verde

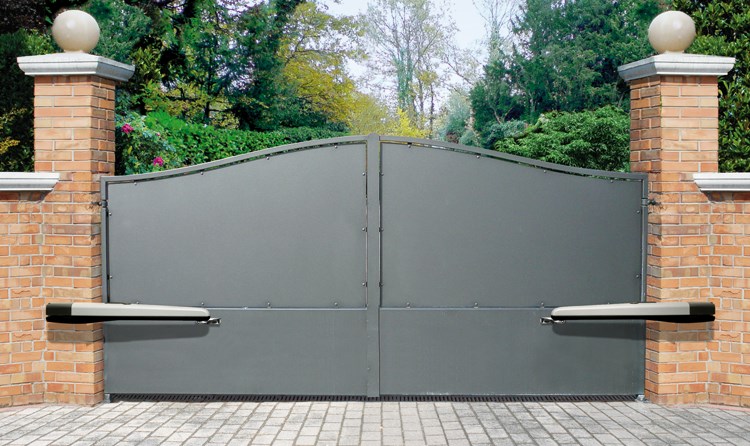

Puerta de dos hojas con dos motores NICE Toona

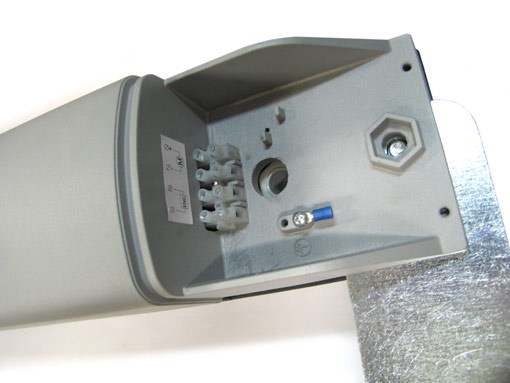

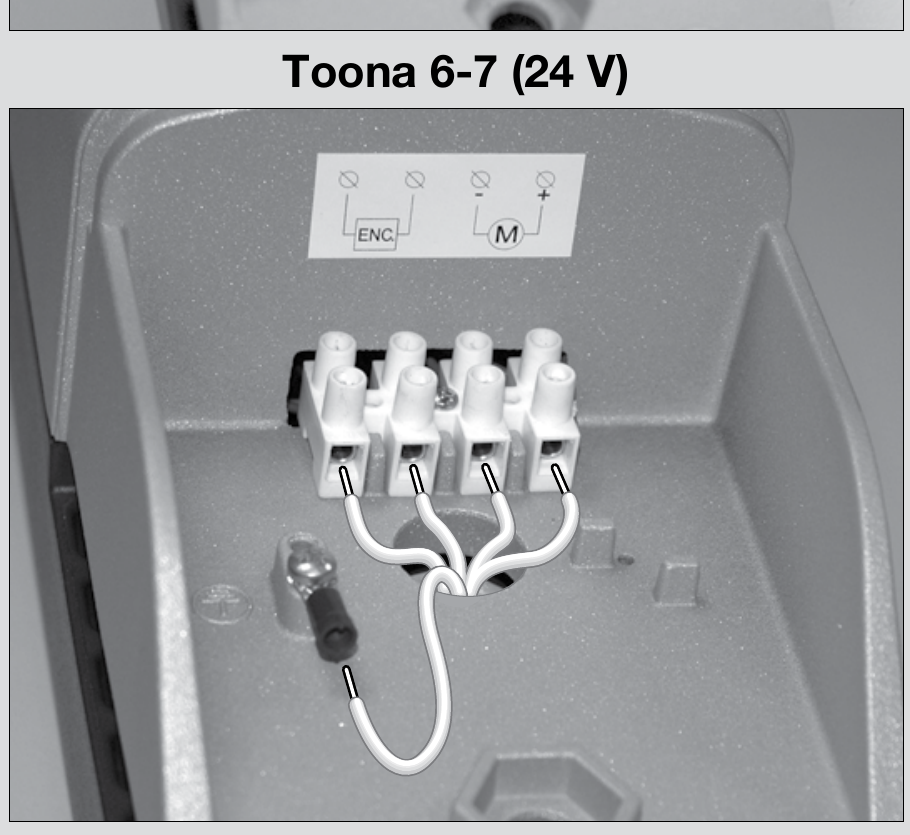

Fotografía ilustrativa de la regleta de conexiones del motor Toona de 24 V

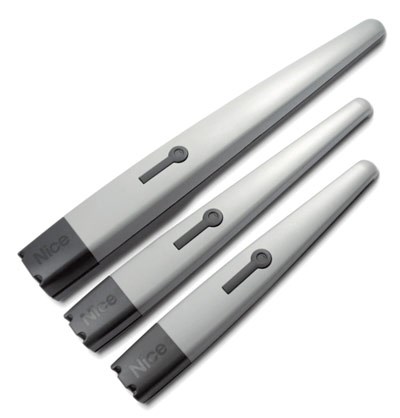

Comparación de la longitud de los motores de la gama NICE Toona

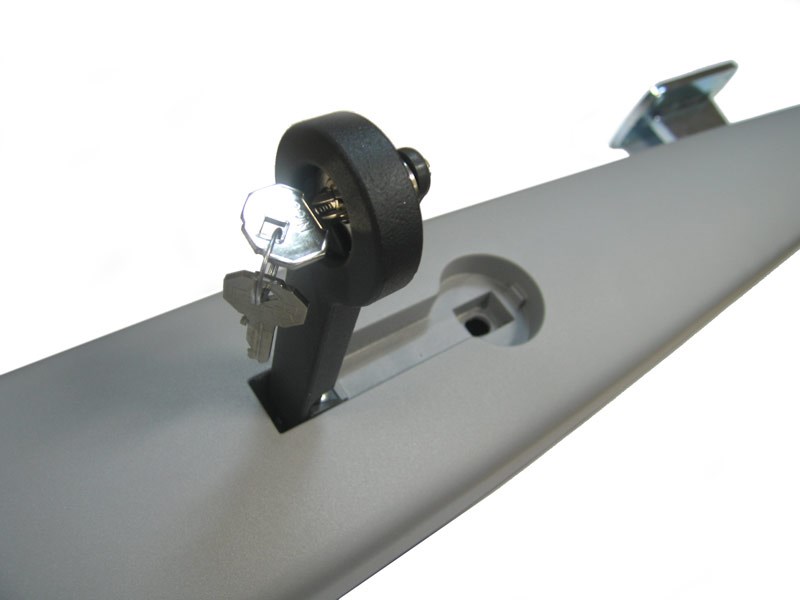

Motor NICE Toona desbloqueado manualmente

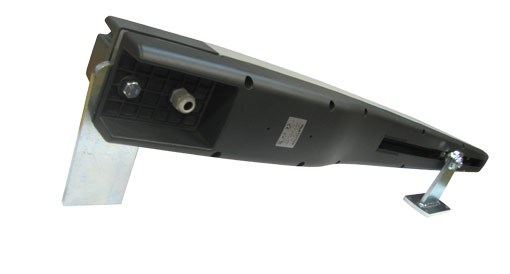

Vista de la parte inferior del motor NICE Toona
Características técnicas
| Parámetro | Valor |
|---|---|
| Modelo | TO7024 |
| Tensión del motor | 24 V CC |
| Consumo máximo / nominal | 5 A / 2,5 A |
| Potencia máxima / nominal | 120 W / 60 W |
| Carrera | 584 mm |
| Velocidad en vacío | 0,013 m/s |
| Fuerza máxima / nominal | 2 700 N / 1 400 N |
| Ciclos por hora a fuerza nominal | 41 |
| Grado de protección | IP44 |
| Temperatura de funcionamiento | −20 a +50 °C |
| Clase de aislamiento | F |
| Vida útil orientativa | De 80 000 a 250 000 ciclos según la carga |
| Dimensiones L × An × Al | 1 200 × 128 × 150 mm |
| Peso del motor | 15 kg |
