NICE Toona TO5024I – accionador individual de 24 V para puerta batiente de hasta 5 m, según el gráfico de carga
| Disponibilidad de productos: | hasta 3 días | Enviamos los productos normalmente en un plazo de 3 días. |
|---|
hasta 3 días
613,83 € con IVA
| Peso |
|---|
| 11 kg |
Descripción del producto NICE Toona TO5024I – accionador individual de 24 V para puerta batiente de hasta 5 m, según el gráfico de carga
NICE Toona TO5024I es un motor independiente de 24 V CC para una hoja de la puerta. NICE lo describe como una variante para uso intensivo; frente al TO5024, ofrece una fuerza nominal superior y especifica 75 ciclos por hora con fuerza nominal. La longitud de 5 m y el peso de 600 kg son valores extremos; la combinación admisible se muestra en el gráfico del modelo concreto.
24 V indica la tensión del motor. La alimentación de red, la radio, los elementos de seguridad y el aprendizaje de posiciones dependen de la unidad de control realmente instalada. Para la versión actual MC824HR30/MCA1R30 utilice el su propio manual; para la antigua MC824HR10, siga las indicaciones de la placa MCA1R10.
| Navegación rápida | |
|---|---|
| Contenido del paquete | Límites |
| Vida útil | Montaje |
| Conexión | Tope |
| Accesorios | Central de control |
| Desbloqueo | Parámetros |
| Mantenimiento | Manual |
| Accesorios – bornes y polaridad | Manual en PDF |
- Irreversible
- 24 V
- Encoder magnético
- Con tope para la apertura
- Variante para uso intensivo según NICE
Qué incluye el accionamiento por separado
| Componente según NICE | Función |
|---|---|
| Motor TO5024I | Accionamiento de una hoja de puerta. |
| Soportes delantero y trasero con placa de montaje | Fijación a la hoja y al pilar. |
| Elementos de unión y llaves de desbloqueo | Montaje del accionamiento en los soportes y movimiento manual en caso de corte del suministro eléctrico. |
El número exacto de piezas depende de la versión suministrada; compruebe el contenido del paquete con la figura 1 del manual de NICE. Los tornillos de anclaje y los tacos para el pilar o el muro se suministran por separado, según el tipo de soporte. Elija la unidad de control y los accesorios de seguridad según la configuración concreta.
Rango de uso
TO5024I: para 5 m, el gráfico muestra aproximadamente 250 kg; el límite de 600 kg solo se aplica hasta aproximadamente 1,8 m. Tenga en cuenta también la resistencia al movimiento, el tipo de relleno de la hoja y el viento. El gráfico indica el límite de uso, no garantiza una vida útil determinada.
Vida útil en función de la carga
Para cada hoja, sume los índices correspondientes al peso, la longitud y las condiciones ambientales. Consulte en el gráfico original el número aproximado de ciclos. El cálculo es una estimación del fabricante, no una garantía de vida útil.
| Características de la automatización completa | Índice | Gráfico de vida útil |
|---|---|---|
Peso de hasta 300 kg | 0 % |
|
Más de 300 y hasta 400 kg | 10 % | |
Más de 400 y hasta 500 kg | 20 % | |
Más de 500 kg | 30 % | |
Longitud de 2–3 m | 0 % | |
Longitud de más de 3 y hasta 4 m | 10 % | |
Longitud de más de 4 y hasta 5 m | 20 % | |
Temperatura superior a 40 °C, inferior a 0 °C o humedad superior al 80 % | 20 % | |
Hoja con relleno macizo | 15 % | |
Zona ventosa | 15 % |
| Gráfico de NICE |
|---|
Unidades de control compatibles
Actual: MC824HR30/MCA1R30. Configuración compatible anterior: MC824HR10/MCA1R10; utilice el manual de la placa correspondiente. El motor también se vende por separado, por lo que debe comprobar cuál es la unidad de control incluida en cada conjunto.
I. Montaje del soporte trasero de fijación
Fijación de los soportes: Para una estructura de acero convencional, se recomienda como orientación un pilar de 120 × 120 mm. Puede utilizarse un perfil de 100 × 100 mm tras evaluar el material, el espesor de pared, la altura, los cimientos, el anclaje y la carga del viento. Las dimensiones del pilar por sí solas no confirman que el montaje sea resistente.
Mida el desplazamiento de la bisagra C, determine en el gráfico de montaje original B, el ángulo de apertura y A. A y B deberían ser similares; NICE no recomienda valores de B por debajo de la línea t . t soporte trasero alargado PLA6. Para abrir hacia fuera, se necesita un soporte trasero alargado; determine las dimensiones según la puerta real. Antes de soldar, mida los soportes suministrados y compruebe todo el recorrido de la hoja.
Esquema de apertura hacia dentro
Esquema de apertura hacia el exterior
La posición del soporte trasero determina el ángulo de apertura alcanzable y la carga del motor. Consulte las distancias A/B/C en el gráfico identificado expresamente como TO5024I; no acorte ni suelde el soporte antes de probar la geometría completa.
Gráfico de montaje NICE Toona 5 para TO5024I
Ejemplo de lectura de A/B/C
Procedimiento de cálculo:
- Mida C según el esquema de la puerta.
- En el gráfico, trace una línea horizontal desde C y lea B.
- La intersección con la línea recomendada r.i.l. determina el ángulo máximo; lea A trazando una línea vertical.
- Si el ángulo no es adecuado, ajuste A y, si es necesario, B, de modo que sean aproximadamente iguales. No utilice B por debajo de la línea t.
Antes de fijar el soporte trasero, transfiera las dimensiones A y B del gráfico a la puerta real. Si es necesario acortar el soporte suministrado, ajústelo solo después de probar la geometría y, a continuación, únalo firmemente a la placa de montaje.
1. Corte el soporte a la longitud necesaria
2. Suelde el soporte acortado a la placa de montaje
El soporte trasero suministrado de la serie Toona 4–5 mide 150 mm. Si el gozne sobresale más o la puerta abre hacia el exterior, utilice PLA6 y vuelva a comprobar la posición de los soportes según el gráfico.
Antes de fijar el soporte trasero, compruebe que el soporte delantero vaya a quedar sobre una parte fija de la hoja de la puerta, ya que hay una diferencia de altura entre los soportes delantero y trasero, como se muestra en la imagen.
Diferencia de altura F = 34 mm indicada por NICE para Toona 4–5. Antes de la fijación definitiva, mida los soportes realmente suministrados y compruebe que la hoja se mueve libremente en todo su recorrido.
NICE Toona: diferencia de altura entre soportes F = 34 mm
Tras comprobar la geometría, fije firmemente el soporte trasero al poste o al muro con tornillos, tacos y arandelas adecuados al material del soporte. Estos elementos de fijación no están incluidos con el motor.
II. Montaje del soporte de fijación delantero
Coloque el soporte delantero en la hoja según la dimensión de montaje fija D = 880 mm. Consulte el valor E en la tabla, en función del valor A elegido al montar el soporte trasero.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
El soporte delantero suministrado está diseñado para soldarse. Si es necesario atornillarlo, utilice un soporte adecuado soporte NICE PLA8.
- Para el valor A elegido, consulte en la tabla el valor E.
- Instale el soporte delantero con una diferencia de altura de F = 34 mm según el plano de NICE.
- Fije el soporte delantero a la parte fija de la hoja; si va a soldarlo, sujételo primero con puntos de soldadura y vuelva a comprobar el movimiento antes de terminar la soldadura.
III. Montaje del actuador de la puerta en el soporte trasero
Montaje del actuador NICE Toona en el soporte trasero
- Fije el motor al soporte como se muestra en la imagen, utilizando el pasador del soporte trasero, la arandela y la tuerca suministrados.
- Apriete la tuerca hasta el tope y luego aflójela 1/10 de vuelta, para dejar una holgura mínima entre las piezas, según las indicaciones de NICE.
IV. Montaje del actuador de la puerta en el soporte delantero
Montaje del actuador NICE Toona en el soporte delantero
- Fije el actuador al soporte como se muestra en la imagen, utilizando el pasador y la arandela suministrados.
- Apriete la fijación delantera hasta el tope, según el plano de montaje de NICE.
V. Ajuste del tope mecánico de recorrido
TO5024I tiene un tope mecánico interno de apertura. Al ajustarlo, respete el límite indicado en el plano de NICE como 100 mm máx. Determine la posición cerrada y los topes exteriores necesarios en función de la puerta completa y de la central instalada.
Ajuste del tope mecánico de recorrido del motor NICE Toona
- Desbloquee el motor siguiendo las instrucciones para desbloquear el motor
- Afloje el tornillo del tope mecánico
- Desplace manualmente la hoja hasta la posición abierta deseada
- Desplace todo el tope mecánico hasta el pasador y apriete el tornillo como se muestra en la imagen
- Desplace manualmente la hoja hasta la posición cerrada y bloquee el motor
Cableado y conexión del motor
Desconecte la alimentación eléctrica antes de realizar las conexiones. La tensión de 24 V CC corresponde al motor; la alimentación de la central y las salidas para accesorios deben considerarse por separado. El motor tiene un par de cables independiente para el motor y otro para el codificador. En los motores de las series 4–5, los bornes están identificados como se muestra en la imagen; para las series 6–7, utilice la imagen específica correspondiente. Determine la conexión en la placa de control exclusivamente en función de la placa instalada en el conjunto. Para una puerta que se abre hacia fuera, NICE indica que se invierta la polaridad de alimentación del motor; no conecte el codificador como alimentación del motor.
Una vez realizadas las conexiones, compruebe el sentido de movimiento, las posiciones de parada y los elementos de seguridad siguiendo el manual de la central concreta. Las conexiones eléctricas y las pruebas deben ser realizadas por una persona cualificada.
Comprobaciones antes de la primera puesta en marcha
Encargue la instalación, la conexión eléctrica y la puesta en servicio de la puerta automática a un técnico cualificado. Antes de conectarla, desbloquee la hoja y compruebe que recorre toda la trayectoria suavemente, sin atascarse, y que las escuadras y el pilar permanecen firmes.
- Tras realizar las conexiones según la unidad de control instalada, compruebe el sentido de movimiento y ajuste las posiciones siguiendo sus instrucciones. El ajuste de la fuerza se realiza en la central, no en el propio motor.
- Pruebe el tope de apertura, las fotocélulas de seguridad, las bandas de seguridad, si las hay, el mando STOP y el desbloqueo manual. El técnico debe comprobar que las fuerzas sean seguras y, si hay una puerta peatonal integrada en la hoja, que el motor quede bloqueado al abrirla.
- Entregue al cliente las instrucciones de desbloqueo y el manual de la central realmente instalada.
Conexión de accesorios en la MC824HR30
Los siguientes bornes corresponden a la central MC824HR30/MCA1R30 en el conjunto con el motor TO5024I, no al motor por sí solo. Desconecte la alimentación de red y la batería de reserva antes de trabajar. Si la placa es distinta, utilice el esquema correspondiente a esa placa.
| Accesorio | Bornes, tensión y polaridad |
|---|---|
| Fotocélulas BlueBUS | Conecte las fotocélulas compatibles, por ejemplo, EPMB, con dos conductores a BlueBUS. No es necesario respetar la polaridad +/−. Configure la dirección y, tras cambiar los dispositivos, vuelva a realizar el aprendizaje. |
| STOP y órdenes | La entrada STOP admite un contacto libre de potencial NO o NC, o un dispositivo con una resistencia de 8,2 kΩ; su estado se aprende. SbS, Open y Close admiten un contacto libre de potencial NO en el par de bornes correspondiente. Los contactos no tienen +/− y no debe aplicarse tensión externa a la entrada. |
| Alimentación auxiliar | Borne derecho del par STOP = −, borne izquierdo del par SbS = +, tomando como referencia la orientación de la imagen de abajo (inscripciones encima de los bornes). Alimentación para un lector o módulo compatible: 24 V CC (−30 % a +50 %), máximo 200 mA, también en modo Stand-by. Conecte por separado el relé de órdenes del módulo como contacto libre de potencial; compruebe el rango de tensión permitido y el consumo del módulo. |
| Luz intermitente, cerradura y piloto | FLASH: 12 V CC, máximo 21 W; ELS: 12 V CA, máximo 15 VA, sin polaridad +/− fija; OGI: 24 V CC, máximo 4 W. En FLASH/OGI, el esquema no especifica el orden de +/− en el par de bornes, por lo que no debe suponerse; si el producto tiene polaridad, compruebe las marcas tanto en la placa como en el producto. La función de las salidas puede variar según la programación. |
| Radio y respaldo | El receptor enchufable se instala en el conector SM, y la batería de reserva en su conector correspondiente, según la placa instalada. No se conectan a BlueBUS ni a los bornes del motor. |
Encontrará las posiciones detalladas de los bornes, el procedimiento de aprendizaje y las pruebas de los elementos de seguridad en el manual específico de la central MC824HR30.

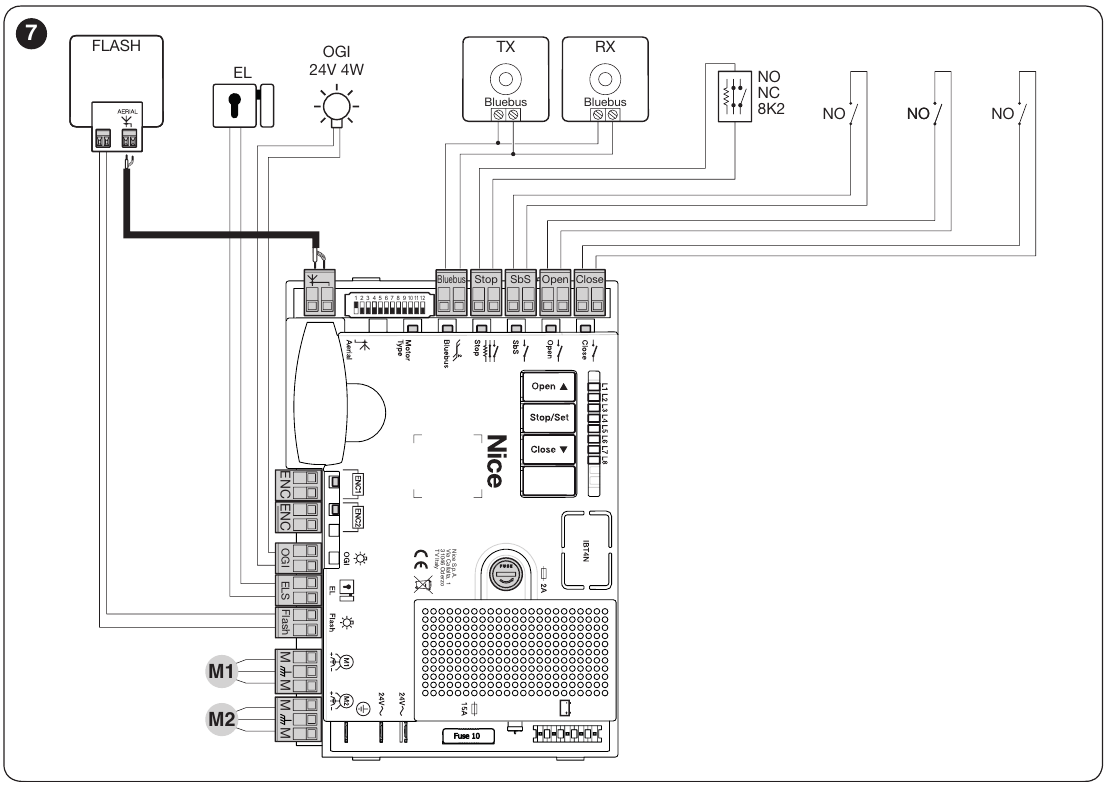

Conjunto antiguo MC824HR10/MCA1R10
Si el kit incluye esta placa, utilice el esquema R10. Para el dispositivo auxiliar, el fabricante especifica STOP = −, SbS = +, 24 V CC, máximo 200 mA también en modo Stand-by. Sin embargo, el esquema original R10 no identifica por separado el borne de alimentación concreto del par STOP/SbS. Conecte la alimentación auxiliar solo después de comprobar el borne correspondiente en la placa instalada; no traslade aquí la posición indicada para R30. Conecte por separado el relé de órdenes al par SbS como contacto NO libre de potencial; no aplique tensión externa a la entrada. Manual en eslovaco MC824HR10.
| Elemento | Conexión en MCA1R10 |
|---|---|
| BlueBUS | Dos conductores a BlueBUS; no tienen +/−. Tras cambiar los dispositivos direccionados, vuelva a realizar el aprendizaje. |
| STOP y órdenes | STOP: NO, NC o 8,2 kΩ; SbS, OPEN, CLOSE: contacto NO libre de potencial en el par correspondiente. Contactos sin +/−. |
| Salidas | FLASH: 12 V CC, máximo 21 W; ELS: 12 V CA, máximo 15 VA, sin +/−; OGI: 24 V CC, máximo 4 W. Para FLASH/OGI con polaridad, determine +/− según las marcas de la placa y del dispositivo instalados; el esquema no especifica el orden. |
| Radio y respaldo | El receptor se instala en el conector SM; para R10, el fabricante especifica la batería de reserva PS324 con su conector específico. No utilice aquí la batería ni el cable de R30. |
Antes de realizar las conexiones, compruebe la etiqueta y el esquema de la placa MCA1R10 realmente instalada. El procedimiento de aprendizaje de esta placa es distinto del de la MCA1R30, más reciente.
Accesorios compatibles
Seleccione los accesorios según la central y el receptor concretos. A continuación se indican los tipos y sus interfaces; los dispositivos inalámbricos y de mando pueden requerir accesorios o ajustes adicionales.
| Qué | Por qué | Tipo |
|---|---|---|
| Central de control | Electrónica para el motor; seleccione el manual según la placa realmente instalada. |
|
| Baliza | Señaliza el movimiento. Solo el modelo en el que el fabricante lo indique incluye antena. La elección depende de la salida de la central. |
En MC824HR30, la salida FLASH está destinada a una baliza de 12 V de hasta 21 W. Si utiliza otra luz, compruebe la tensión, la potencia y el modo de parpadeo. |
| Fotocélulas | Detectan el espacio cubierto por el haz y envían una señal a la central. La respuesta de la puerta depende de la conexión y de los ajustes; tras el montaje, pruebe el conjunto completo. | |
| Emisor | Seleccione el mando según el receptor y el sistema de codificación instalados en la central. ON3EBD corresponde a OXIBD y ON3ELR a OXILR. | |
| Receptor | El receptor de radio debe ser compatible con la codificación del mando; las interfaces para el hogar inteligente ofrecen funciones distintas. |
|
| Antena | Mejora la recepción del receptor si se coloca y conecta correctamente. | |
| Teclado | Control mediante código. El teclado BlueBUS requiere una placa compatible con dispositivos de mando. | |
| Selector de llave | Control mediante una entrada de mando adecuada de la central. | |
| Cerraduras eléctricas | Bloqueo de la hoja; compruebe el modo de accionamiento y la tensión de la cerradura según la central y la instalación. |
|
| Lectores de tarjetas | ETPB requiere que la placa correspondiente sea compatible con dispositivos de mando BlueBUS. |
|
| Fuente de alimentación de reserva | Una batería conectada a una central compatible permite el funcionamiento durante un corte de suministro eléctrico. |
Desbloqueo manual del accionamiento
Desbloquee o bloquee el accionamiento solo con la hoja detenida. Si la puerta tiene una cerradura eléctrica, desbloquéela primero. En caso de avería, desconecte la alimentación.
- Deslice la tapa protectora, introduzca la llave suministrada y gírela en el sentido de las agujas del reloj.
- Levante la palanca de desbloqueo y desplace la hoja manualmente.
- Para volver a bloquearlo, baje la palanca, gire la llave en sentido contrario a las agujas del reloj, retírela y cierre la tapa.
Antes de volver a ponerlo en marcha, compruebe que el accionamiento esté bloqueado y que no haya nadie en el recorrido de la puerta.
Inspección y mantenimiento
Revisión de mantenimiento al menos cada 6 meses la realizará un técnico cualificado: tras desconectar la alimentación, comprobará la fijación, la corrosión, el desgaste y la lubricación del husillo y la tuerca. A continuación, comprobará el movimiento, el desbloqueo y los dispositivos de seguridad de toda la puerta.
Características técnicas
| Parámetro | Valor |
|---|---|
Modelo | TO5024I |
Motor del accionamiento | 24 V DC |
Consumo máximo / nominal | 5 A / 2,2 A |
Potencia máxima / nominal | 120 W / 60 W |
Carrera | 540 mm |
Velocidad sin carga | 0,013 m/s |
Velocidad con carga | 0,010 m/s |
Fuerza máxima / nominal | 2 200 N / 800 N |
Ciclos por hora con fuerza nominal | 75 |
Grado de protección | IP44 |
Temperatura de funcionamiento | −20 a +50 °C |
Clase de aislamiento | F |
Vida útil orientativa según NICE | De 80 000 a 250 000 ciclos de funcionamiento |
Dimensiones L × An × Al | 965 × 115 × 105 mm |
Peso del motor | 8 kg |
El peso del motor indicado en la tabla es el dato de NICE sin embalaje. El peso de la variante solicitada incluye también el embalaje y se utiliza para calcular los gastos de envío.
Manual de instalación de NICE Toona en eslovaco y checo. La programación, el aprendizaje de posiciones y los accesorios se describen en el manual de la unidad de control instalada.
