NICE Toona TO5024 - accionamiento individual para puertas batientes, para hojas de hasta 5 m/500 kg
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
463,03 € con IVA
| Peso |
|---|
| 9,00 kg |
Descripción del producto NICE Toona TO5024 - accionamiento individual para puertas batientes, para hojas de hasta 5 m/500 kg
NICE Toona TO5024 es un motor independiente 24 V CC para una hoja de la puerta batiente. Es irreversible, tiene un cuerpo de aluminio y una tuerca guía de bronce. La tensión de 24 V corresponde al motor, no necesariamente a la alimentación de red de la central.
Límites de uso: Los 5 m y los 500 kg no son admisibles simultáneamente. Para 5 m, el gráfico permite aproximadamente 200 kg; los 500 kg, aproximadamente hasta 1,8 m. Compruebe la combinación concreta según el curva TO5024; con una hoja de relleno completo y viento, tenga en cuenta una mayor carga. Al sustituir un motor antiguo, compruebe las dimensiones de las escuadras y los pasadores.
El codificador magnético del motor funciona con una unidad de control compatible. Actual MC824HR30/MCA1R30 permite memorizar las posiciones, BlueBUS y los ajustes conforme a su propio manual. La unidad MC824HR10, más antigua, tiene una placa diferente. Determine los componentes del kit, las fotocélulas, el receptor de radio y la batería según la central instalada.
| Navegación rápida | |
|---|---|
| Contenido del paquete | Kits |
| Accesorios | Límites |
| Vida útil | Instalación |
| Conexión | Tope |
| Desbloqueo | Parámetros |
| Manual | Galería de fotos |
| Accesorios – terminales y polaridad | Manual en PDF |
| El motor incluye: | Código | |||
|---|---|---|---|---|
 |
1 × | Motor NICE Toona 5 TO5024 |
TO5024 |
|
|
Motor TO5024: la longitud de hoja de hasta 5 m y el peso de hasta 500 kg son valores máximos independientes. Determine la combinación admisible según el gráfico siguiente. |
||||
 |
1 × | Tope mecánico de apertura interior | PLA13 | |
|
El tope interior limita la apertura de la hoja. Determine si se necesitan topes exteriores y cómo asegurar la posición cerrada teniendo en cuenta la puerta completa y la unidad de control elegida. Ajuste del tope. |
||||
 |
2 × | Llave de desbloqueo | CM-B | |
|
En caso de corte del suministro eléctrico, sirve para desbloquear el motor y poder mover la puerta manualmente, empujándola o tirando de ella. |
||||
 |
1 × | Escuadra delantera para soldar |
PMD0101R04.4610 |
|
|
Se suelda a la parte fija de la hoja; tenga en cuenta que se coloca a una altura diferente de la escuadra trasera. La escuadra alternativa para atornillar es la PLA8. |
||||
 |
1 × | Pasador de la escuadra delantera | R8.5120 Arandela V8X10.5102 Pasador |
|
|
Sirve para fijar la parte delantera del motor a la escuadra delantera. |
||||
 |
1 × | Escuadra trasera para soldar | PMDSMP.4610 | |
|
Se suelda a una placa de montaje atornillable o a un poste de acero. Tenga en cuenta que se coloca a una altura diferente de la escuadra delantera. La escuadra trasera alargada alternativa es la PLA6. |
||||
 |
1 × | Placa de montaje bajo la escuadra trasera | PMDPA.4610 | |
|
Se suelda a ella la escuadra trasera. A continuación, la placa de montaje se fija al poste o al muro. |
||||
 |
2 × | Perno del soporte trasero | D10.5110 Tuerca R10.5120 Arandela V10X40.5101 Perno |
|
|
Sirve para fijar la parte trasera del motor al soporte trasero. |
||||
 |
1 × | Manual de instalación NICE Toona 5 TO5024 | Descargar | |
|
El manual de instalación del motor incluye las dimensiones, la fijación, el cableado y las comprobaciones de seguridad. Programe y empareje los mandos según las instrucciones de la central de control y el receptor instalados realmente. |
||||
Un motor por sí solo necesita una central de control y, según la puerta, también accesorios de seguridad. Contenido del paquete, gráfico de límites y datos técnicos más abajo.
(¿Es este motor adecuado para mí?)
Compárelo con otros motores:
BlueBUS es la interfaz de la central de control seleccionada y sus accesorios. Consulte la disponibilidad de modelos alternativos en la ficha del producto correspondiente.
Con precio especial kits que incluyen el motor NICE Toona 5 TO5024:

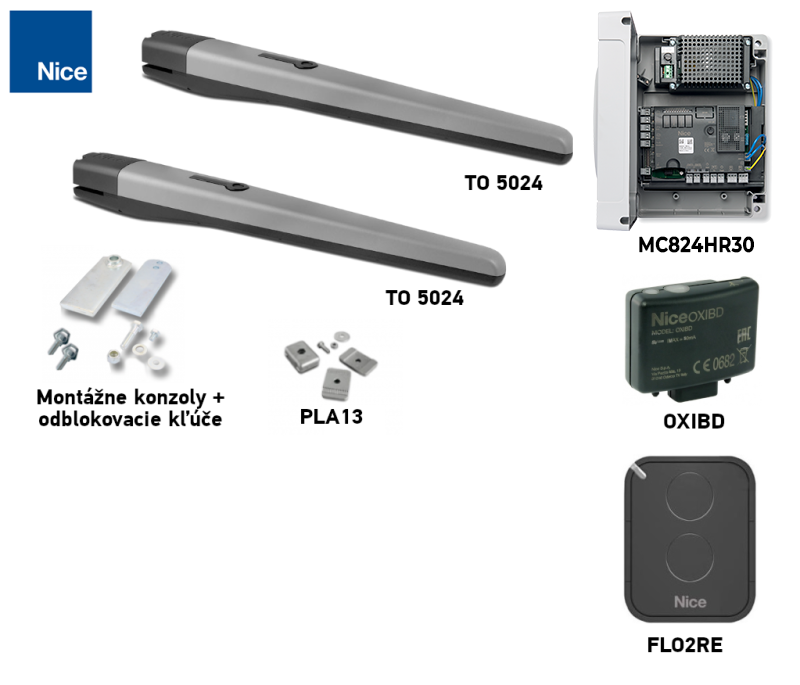

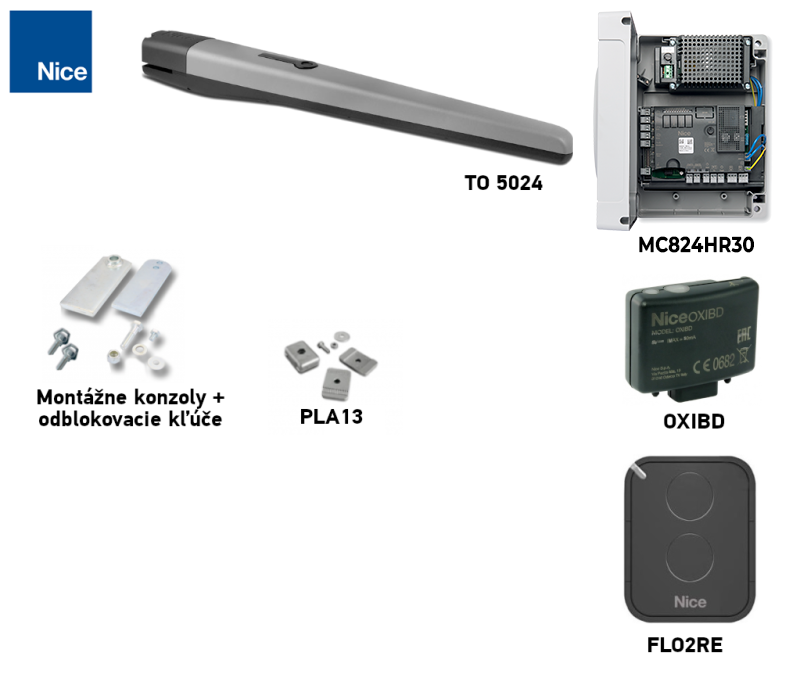

| Kit para puerta de una hoja » | Kit para puerta de dos hojas » |
|---|---|
|
Motor Toona con límites de longitud y peso según el gráfico, central de control, mando y receptor. |
2 motores Toona con límites de longitud y peso según el gráfico, central de control, mando y receptor. |

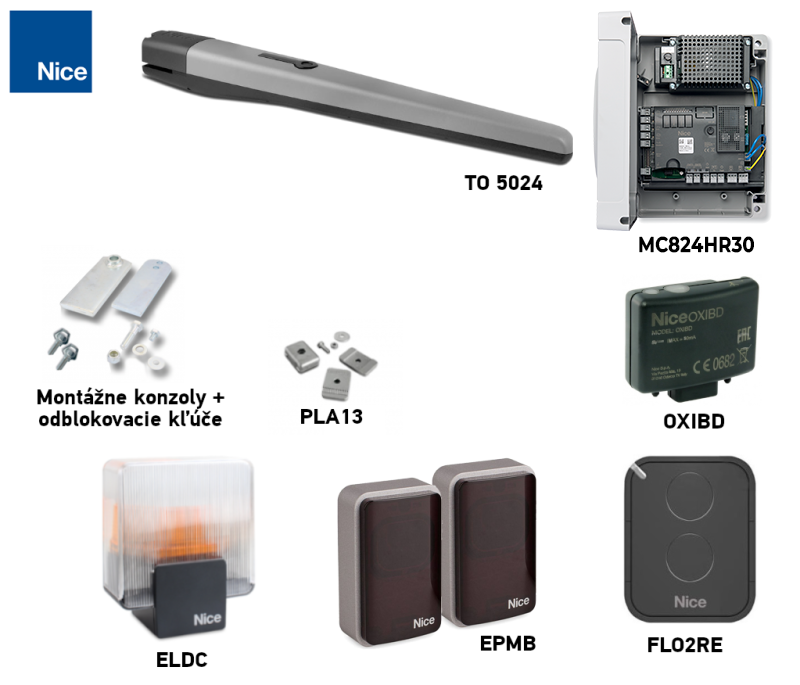

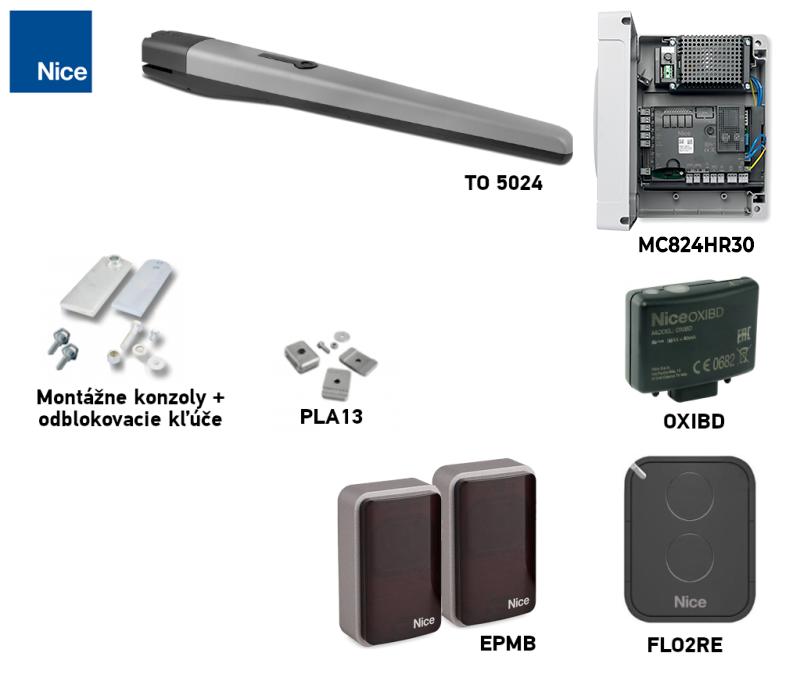

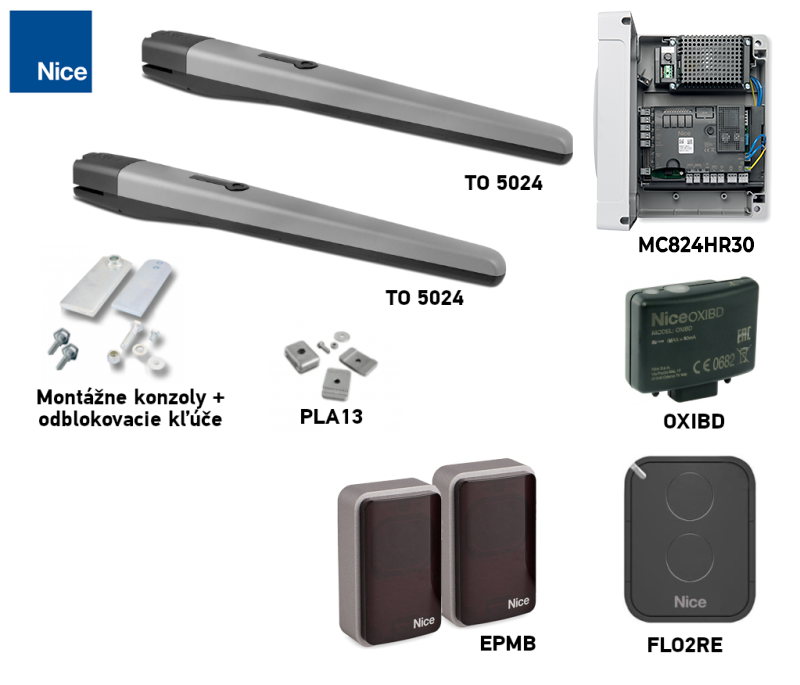

| Kit para puerta de una hoja con fotocélulas » | Kit para puerta de dos hojas con fotocélulas » |
|
Motor Toona con límites de longitud y peso según el gráfico, central de control, mando, receptor y fotocélulas. |
2 motores Toona con límites de longitud y peso según el gráfico, central de control, mando, receptor y fotocélulas. |

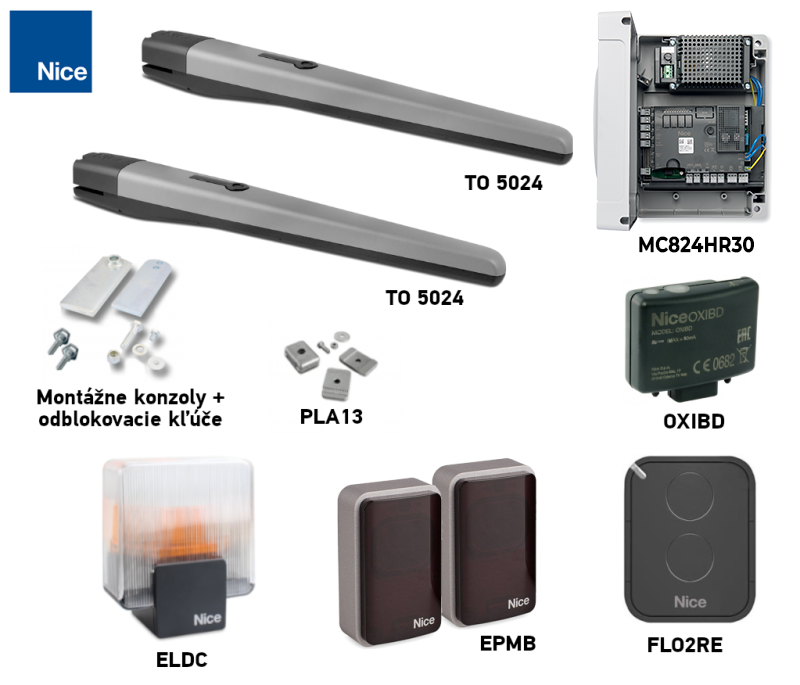

| Kit para puerta de una hoja con accesorios » | Kit para puerta de dos hojas con accesorios » |
|
Motor Toona con límites de longitud y peso según el gráfico, central de control, mando, receptor, fotocélulas y luz intermitente. |
2 motores Toona con límites de longitud y peso según el gráfico, central de control, mando, receptor, fotocélulas y luz intermitente. |
Accesorios compatibles con el motor NICE Toona 5 TO5024
Seleccione los accesorios opcionales según la central de control del conjunto correspondiente. Compruebe sus conectores, salidas, BlueBUS y la codificación del receptor:
| Qué | Por qué | Tipo |
|---|---|---|
| Central de control | Sistema electrónico para el motor; seleccione el manual según la placa instalada realmente. |
|
| Luz intermitente | Señaliza el movimiento. Solo tienen antena los modelos en los que el fabricante la especifica. La elección depende de la salida de la central de control. |
En la MC824HR30, la salida FLASH está destinada a una luz intermitente de 12 V y hasta 21 W. Si utiliza otra luz, compruebe la tensión, la potencia y el modo de parpadeo. |
| Fotocélulas | Vigilan el espacio del haz y envían una señal a la central de control. La respuesta de la puerta depende del cableado y de la configuración; después del montaje, pruebe el conjunto completo. | |
| Emisor | Elija el mando según el receptor y la codificación instalados en la central. ON3EBD es compatible con OXIBD y ON3ELR con OXILR. | |
| Receptor | El receptor de radio debe admitir la codificación del mando; las interfaces para el hogar inteligente tienen funciones distintas. |
|
| Antena | Mejora la recepción del receptor si se coloca y conecta correctamente. | |
| Teclado | Control mediante código. El teclado BlueBUS requiere una placa compatible con dispositivos de mando. | |
| Interruptor de llave | Control mediante una entrada de mando adecuada de la central. | |
| Cerraduras eléctricas | Bloqueo de la hoja; compruebe el modo de control y la tensión de la cerradura según la central y la instalación. |
|
| Lectores de tarjetas | ETPB requiere que la placa correspondiente admita dispositivos de mando en BlueBUS. |
|
| Fuente de alimentación de respaldo | Una batería conectada a una central compatible permite el funcionamiento en caso de corte del suministro eléctrico. |
Manual del accionador NICE Toona 5 TO5024
Instalación del motor TO5024: manual original de NICE. Programación: siga las instrucciones de la unidad instalada; en el modelo actual, MC824HR30/MCA1R30 el manual de R30; en el modelo anterior MC824HR10/MCA1R10, su manual en eslovaco.
Elección del accionador: ¿es el accionador NICE Toona 5 TO5024 adecuado para mi puerta?
Límites del TO5024: Los valores máximos de 5 m y 500 kg no pueden aplicarse simultáneamente. Para 5 m, la curva permite aproximadamente 200 kg; los 500 kg se permiten para una longitud de hasta aproximadamente 1,8 m. Para su puerta, consulte en la curva marcada expresamente como TO5024 la combinación admisible.
Vida útil según la carga
Sume los índices correspondientes para una hoja y consulte la estimación del gráfico de NICE. Ejemplo del fabricante: 350 kg y 3,5 m = 10 % + 10 % = 20 %; sin otros factores, aproximadamente 160 000 ciclos. Es una estimación, no una garantía.
| Características del sistema de automatización completo | Índice | Gráfico de vida útil |
|---|---|---|
Peso hasta 300 kg | 0 % |
|
Más de 300 y hasta 400 kg | 10 % | |
Más de 400 y hasta 500 kg | 20 % | |
Longitud de 2–3 m | 0 % | |
Longitud superior a 3 m y hasta 4 m | 10 % | |
Longitud superior a 4 m y hasta 5 m | 20 % | |
Temperatura superior a 40 °C, inferior a 0 °C o humedad superior al 80 % | 20 % | |
Hoja con relleno opaco | 15 % | |
Zona ventosa | 15 % |
| Gráfico de NICE |
|---|
Instalación del accionamiento NICE Toona 5 TO5024
La configuración típica (opcional) del accionamiento con los accesorios es la siguiente:
Lista de accesorios
|

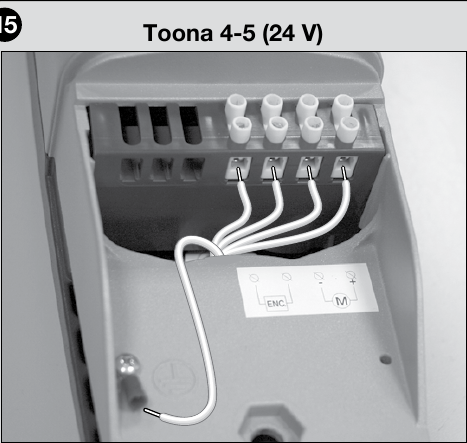

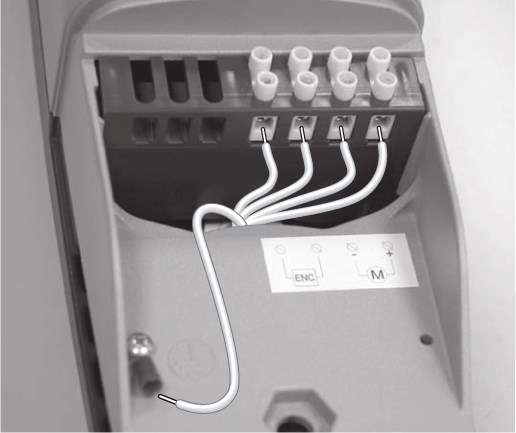

Cableado del accionamiento NICE Toona TO5024
El motor TO5024 funciona a 24 V DC y cuenta con conductores independientes para el encoder. Desconecte la alimentación antes de realizar el cableado; los bornes del motor corresponden al esquema original de NICE. Realice la conexión a la central, el orden de los motores y el aprendizaje de las posiciones según la placa instalada concreta.
| 1. Retire la cubierta del accionamiento | 2. Pase el cable de alimentación |
|---|---|
 |
 |

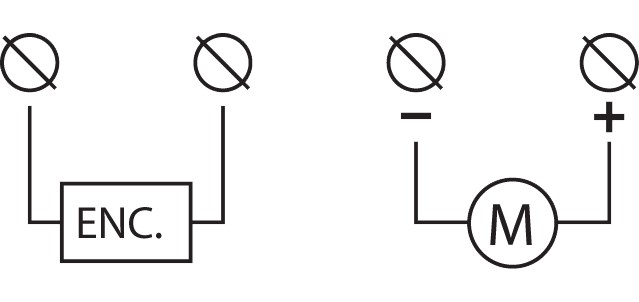

| 3. Conecte la alimentación del accionamiento | 4. Esquema de conexión de la alimentación del accionamiento |
|
Para la apertura hacia el exterior, NICE indica invertir la polaridad de alimentación del motor con respecto al montaje habitual. También se necesita el soporte trasero alargado PLA6 y la geometría correcta según el gráfico de instalación. Compruebe el sentido, los bornes y el encoder según la unidad de control instalada. |
En el otro extremo, conecte el cableado a la unidad de control de la siguiente manera: Compruebe las conexiones de la MC824HR30 actual según el manual de la placa |
Conexión de accesorios a la MC824HR30
Los siguientes bornes corresponden a la central de mando MC824HR30/MCA1R30 en una instalación con motor TO5024, no al motor por sí solo. Desconecte la red eléctrica y la batería de reserva antes de trabajar. Si utiliza otra placa, consulte su propio esquema.
| Accesorios | Bornes, tensión y polaridad |
|---|---|
| Fotocélulas BlueBUS | Conecte las fotocélulas compatibles, por ejemplo EPMB, mediante dos conductores a BlueBUS. + y − son indiferentes. Configure la dirección y vuelva a ejecutar el aprendizaje tras cambiar los dispositivos. |
| STOP y comandos | La entrada STOP acepta un contacto libre de potencial NO, NC o un elemento con una resistencia de 8,2 kΩ; su estado se memoriza. SbS, Open y Close aceptan un contacto libre de potencial NO en el par de bornes correspondiente. Los contactos no tienen polaridad +/− y no se debe aplicar tensión externa a la entrada. |
| Alimentación auxiliar | Borne derecho del par STOP = −; borne izquierdo del par SbS = +, según la orientación de la imagen siguiente (inscripciones encima de los bornes). Alimentación de un lector o módulo adecuado: 24 V DC (−30 % a +50 %), máximo 200 mA, también en modo Stand-by. Conecte el relé de comando del módulo por separado como contacto libre de potencial; compruebe el rango de tensión y el consumo admisibles del módulo. |
| Baliza, cerradura, indicador luminoso | FLASH: 12 V DC, máximo 21 W; ELS: 12 V AC, máximo 15 VA, sin polaridad fija +/−; OGI: 24 V DC, máximo 4 W. Para FLASH/OGI, el esquema no especifica el orden de +/− en el par de bornes, así que no lo deduzca; si el producto está polarizado, compruebe las marcas tanto en la placa como en el producto. Las salidas pueden tener una función distinta según la programación. |
| Radio y batería de respaldo | El receptor enchufable se conecta al conector SM, la batería de respaldo, a su propio conector, según la placa instalada. No se conectan a BlueBUS ni a los bornes del motor. |
Encontrará la ubicación detallada de los bornes, el aprendizaje y la prueba de los dispositivos de seguridad en el manual de la central MC824HR30.
I. Montaje del soporte de fijación trasero
Fijación de los soportes: Antes del montaje, mida el retranqueo de la bisagra y las dimensiones A/B/C según el gráfico de montaje. Para un poste de acero convencional, recomendamos un perfil de 120 × 120 mm. El perfil de 100 × 100 mm utilícelo solo tras evaluar la resistencia del poste, el anclaje y la cimentación en función de la puerta y del viento.
Si las dimensiones del gráfico no cuadran, ajuste el soporte trasero o utilice el soporte prolongado PLA6. Para la apertura hacia fuera, es necesario utilizar el soporte trasero prolongado; determine su posición según el gráfico y compruebe que la hoja se mueve sin obstáculos.
 |
 |
| Esquema de apertura hacia dentro | Esquema de apertura hacia fuera |
Calcule la posición del soporte trasero con ayuda del gráfico, del que podrá obtener las dimensiones A y B y el ángulo máximo de apertura. Atención: los valores de A y B deben ser similares (idealmente iguales) para que el accionamiento pueda moverse de forma lineal y fluida.
El ejemplo explica cómo leer el gráfico. Determine las dimensiones para TO5024 según el gráfico de montaje del modelo que aparece justo debajo.
Procedimiento de cálculo:
- Mida la distancia C en el esquema
- En el gráfico, localice el valor C medido, trace una línea horizontal y lea B en la escala contigua.
- La intersección con la línea d.i.l. indica el ángulo máximo de apertura; lea A en la vertical correspondiente.
- El fabricante no recomienda los valores de B situados por debajo de la línea discontinua t.
- Si el ángulo no es adecuado, ajuste A y, si es necesario, B para que sean aproximadamente iguales; compruebe todo el recorrido de la hoja.
Antes de fijar el soporte al poste o al muro, hay que acortarlo a la longitud necesaria, correspondiente a las dimensiones A y B y soldarlo a la placa de montaje.
 |
 |
| 1. Corte el soporte a la longitud necesaria | 2. Suelde el soporte acortado a la placa de montaje |
El soporte trasero suministrado mide 150 mm. Antes de acortarlo y soldarlo, compruebe que las dimensiones resultantes se ajustan al gráfico.
|
Antes de fijar el soporte trasero, compruebe que el soporte delantero quedará montado en una parte sólida de la hoja de la puerta, ya que existe una diferencia de altura entre los soportes delantero y trasero, como se muestra en la imagen. Diferencia F = 34 mm. |
 |
Si todo es correcto, fije el soporte trasero al poste o al muro con tornillos, tacos y arandelas.
II. Montaje del soporte de fijación delantero
El soporte delantero debe instalarse en la hoja a una distancia determinada en función de los valores de D y E, que se obtienen de la tabla (el valor de D es fijo: 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
El paquete suministrado incluye una escuadra para soldar. Si prefiere una escuadra para atornillar, le recomendamos pedir la alternativa escuadra para atornillar NICE PLA8.
- Calcule a partir de la tabla el valor E

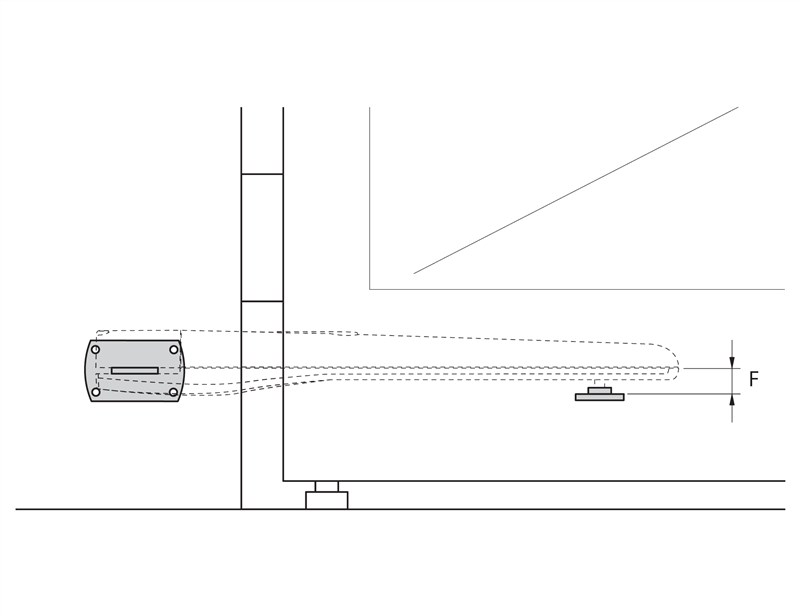

- Calcule la altura según la imagen de las alturas de las escuadras (mostrar imagen)
- Fije la escuadra a la hoja (si va a soldarla, le recomendamos puntearla por ahora)
III. Montaje del accionamiento de la puerta en la escuadra trasera
 |
|
IV. Montaje del accionamiento de la puerta en la escuadra delantera
 |
|

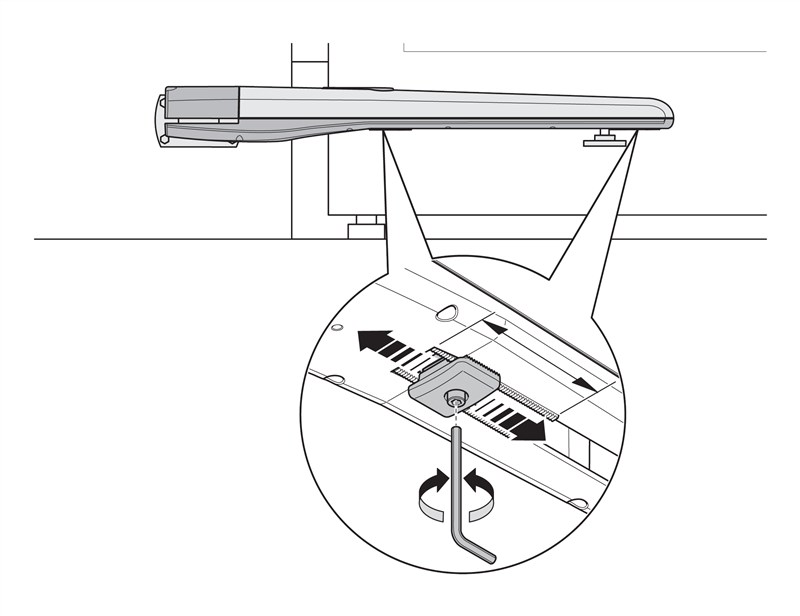

V. Ajuste del tope mecánico de recorrido
El TO5024 tiene un tope mecánico de apertura integrado. Primero desbloquee el motor, afloje el tornillo del tope, ajuste manualmente la posición de apertura deseada, acerque el tope al pasador y apriete el tornillo. A continuación, devuelva manualmente la hoja a la posición cerrada y bloquee el motor. Ajuste la posición cerrada y, si procede, el tope exterior según la puerta y la central de control correspondientes.
 |
|
Galería de fotos del accionamiento NICE Toona
|
Ejemplo de instalación |
Ejemplo de instalación |
Ejemplo de instalación |
|
Ejemplo de instalación |
Ejemplo de instalación |
Accionamiento sin carcasa |
|
Comparación de los accionamientos Toona 4, 5 y 7 |
Accionamiento desbloqueado |
Vista inferior del accionamiento |
Desbloqueo manual del accionamiento NICE Toona 5 TO5024
Desbloquee el accionamiento únicamente con la hoja detenida. Si la puerta tiene una cerradura eléctrica, desbloquéela primero; después de moverla manualmente, vuelva a bloquear el accionamiento de forma segura.
En caso de corte del suministro eléctrico, no podrá accionar la puerta mediante el mando a distancia. Por ello, es posible desbloquear el accionamiento con la llave de desbloqueo y mover la puerta manualmente:
- Deslice la cubierta de la cerradura de desbloqueo
- Introduzca la llave de desbloqueo y gírela en el sentido de las agujas del reloj
- Tire de la palanca de desbloqueo para poder mover la puerta manualmente
Inspección y mantenimiento
Encargue una inspección profesional del accionamiento al menos cada 6 meses; con un uso intensivo, puede ser necesario hacerlo con mayor frecuencia. Con la alimentación desconectada, un técnico comprobará la fijación, la corrosión, el desgaste y la lubricación del husillo y de la tuerca guía; después, probará el movimiento y los elementos de seguridad. Si la puerta se comporta de forma inusual, no intente repararla usted mismo; póngase en contacto con la empresa instaladora.
Características técnicas del accionamiento NICE Toona 5 TO5024
| Parámetro | Valor |
|---|---|
Modelo | TO5024 |
Motor del accionamiento | 24 V DC |
Consumo máximo / nominal | 5 A / 2,2 A |
Potencia máxima / nominal | 120 W / 48 W |
Recorrido | 540 mm |
Velocidad en vacío | 0,016 m/s |
Velocidad con carga | 0,012 m/s |
Fuerza máxima / nominal | 1 800 N / 600 N |
Ciclos por hora a fuerza nominal | 95 |
Protección | IP44 |
Temperatura de funcionamiento | −20 a +50 °C |
Clase de aislamiento | F |
Vida útil estimada según NICE | De 80 000 a 250 000 ciclos de trabajo |
Dimensiones totales (longitud × anchura × altura) | 965 × 115 × 105 mm |
Peso del motor | 7 kg |
