NICE MOFB - Moon fotocélulas - fotocélulas con conexión BlueBUS, (1 par)
| Disponibilidad de productos: | no disponible | Estaremos encantados de ayudarle a elegir un repuesto. No dude en contactarnos. |
|---|
Descripción del producto NICE MOFB - Moon fotocélulas - fotocélulas con conexión BlueBUS, (1 par)
Las fotocélulas NICE MOFB ya no se fabrican. Han sido sustituidas por su sucesora NICE EPMB, que cuentan con la misma electrónica interna (no es necesario cambiar las fotocélulas completas; basta con sustituir la electrónica de las nuevas por la de las antiguas).
Otras fotocélulas compatibles con el modelo NICE MOFB son las variantes de diseño NICE EPSB y NICE EPLB.
Posibilidad de comprar cubiertas de repuesto para las fotocélulas: NICE-ND-PRB-MOFB
Fotocélulas de seguridad para exterior NICE MOFB (especificaciones técnicas) se instalan una frente a la otra a ambos lados del paso de la puerta, o en cualquier tramo donde exista riesgo de que la puerta choque con un obstáculo. Generan un haz infrarrojo a lo largo del eje óptico y, cuando se interrumpe, envían una señal a la puerta para detener su movimiento. Solo se pueden utilizar con dispositivos compatibles con la tecnología NICE BlueBUS.
Constan de dos componentes sincronizados: un transmisor TX y un receptor RX.
Instalación de las fotocélulas NICE MOFB

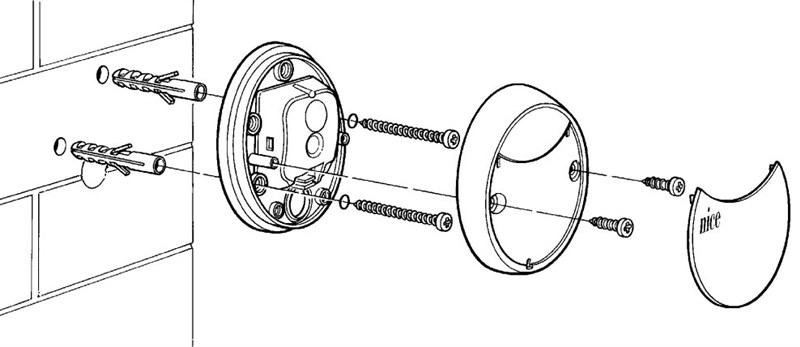

1. Las fotocélulas se instalan en una pared, muro, pilar o cualquier otra superficie (montaje en superficie), a la misma altura y orientadas una hacia la otra. La superficie de montaje debe ser plana para poder alinear fácilmente las fotocélulas:
2. A continuación, conecte las fotocélulas según el esquema suministrado con su motor o unidad de control (consulte el esquema de conexión para NICE Robus 400, 600, 1000 - unidad de control RBA3).
3. Realice la fase de detección de los dispositivos conectados (esta fase es compatible con todos los motores o unidades de control con interfaz BlueBUS).
4. A continuación, para comprobar que la conexión es correcta, consulte el capítulo Comprobación del funcionamiento y solución de problemas, o continúe para obtener información sobre la conexión de varios pares de fotocélulas:
Conexión de varios pares de fotocélulas NICE MOFB a la red de datos NICE BlueBUS
Coloque las fotocélulas alrededor de la puerta o las hojas según las configuraciones de ejemplo de conexión completa y ajuste los puentes según la tabla de puentes de las fotocélulas NICE MOFB del motor de la puerta. Para evitar interferencias entre pares instalados cerca unos de otros, es necesario respetar, de acuerdo con estas configuraciones de ejemplo, la orientación de los transmisores TX y los receptores RX. Conecte las fotocélulas en paralelo según la imagen (no es necesario respetar la polaridad):
Si necesita que las fotocélulas funcionen como dispositivos de apertura de la puerta (véanse FA1 y FA2 en las situaciones de ejemplo), es decir, que al pasar con el vehículo entre sus ejes ópticos abran la puerta, hay que interrumpir la conexión A del transmisor TX y también del receptor RX, véase la imagen:
Configuraciones de ejemplo para la conexión completa de varios pares de fotocélulas NICE MOFB del motor

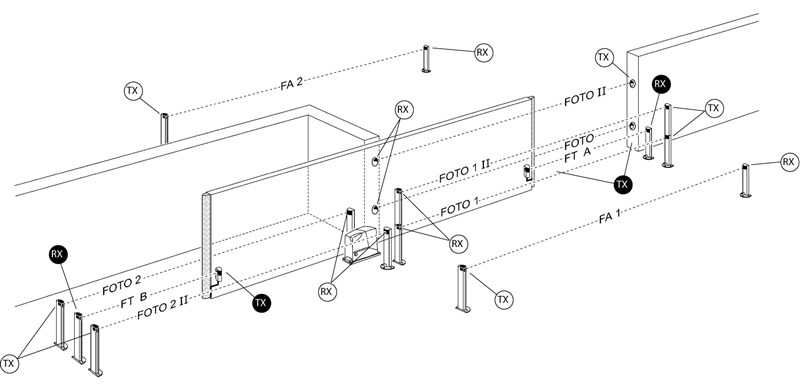

1. Puerta corredera de una hoja

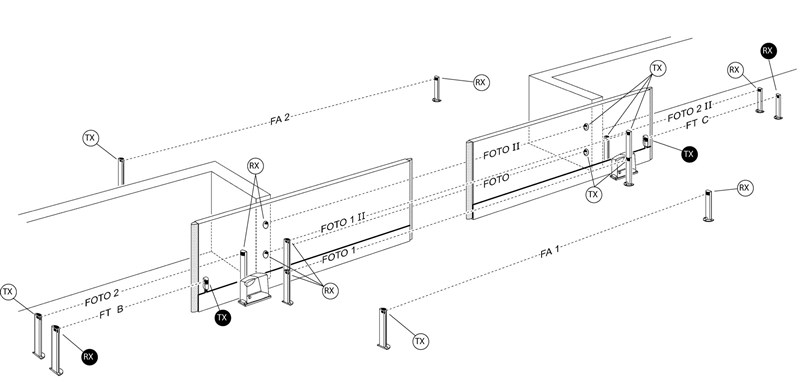

2. Dos puertas correderas sincronizadas enfrentadas
3. Puerta batiente

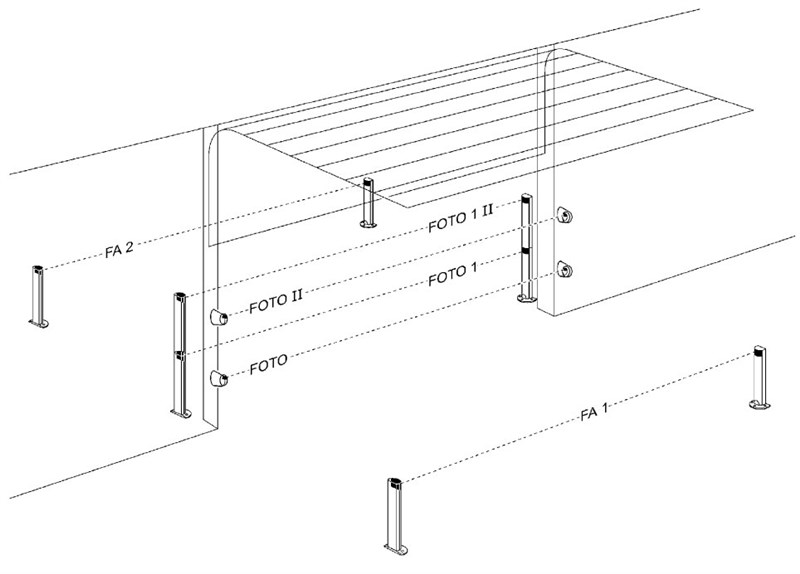

4. Puerta de garaje seccional

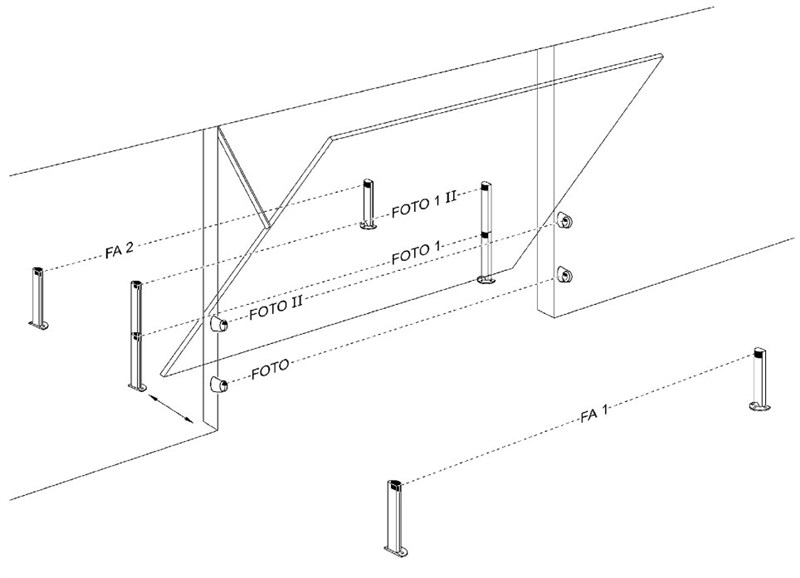

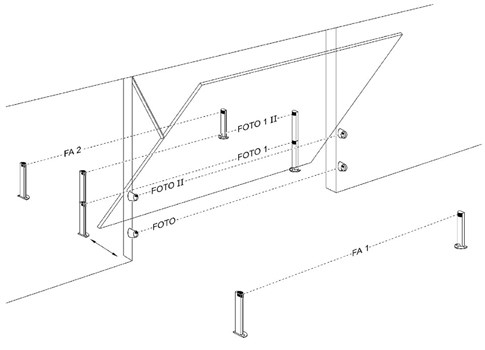

5. Puerta de garaje basculante
Tabla de puentes de las fotocélulas NICE MOFB del motor de la puerta
 |
La conexión de varios pares de fotocélulas al sistema BlueBUS se realiza mediante distintas combinaciones de puentes; cada par conectado debe tener una combinación única. Asegúrese de que no haya dos pares con la misma combinación en una misma red de datos BlueBUS. En cada par de fotocélulas, ajuste el puente del transmisor TX y del receptor RX al mismo valor. Si el tipo de puente solo utiliza un puente de conexión, guarde siempre el segundo en el compartimento ciego, como se muestra en la imagen de la izquierda. |
| Identificación del par de fotocélulas | Puente mediante combinación de puentes de conexión |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Si por cualquier motivo es necesario sustituir una fotocélula, basta con configurarla con el mismo puente que la original, y no es necesario realizar la fase de reconocimiento de los dispositivos.
Comprobación del funcionamiento y resolución de problemas de conexión de las fotocélulas NICE MOFB
 |

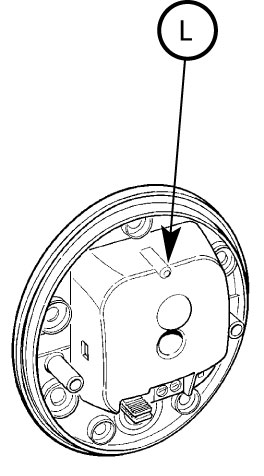

Tras la fase de reconocimiento de los dispositivos del motor, compruebe que el LED del transmisor TX y del receptor RX parpadee. Según el parpadeo del LED, pueden darse las siguientes situaciones: |
| LED «L» | Situación | ¿Qué hacer? |
|---|---|---|
| Apagado | La fotocélula no recibe alimentación o está averiada. | Compruebe que la tensión en las entradas de las fotocélulas sea de aproximadamente 8-12 V. Si la tensión es correcta, es probable que las fotocélulas estén averiadas. |
| 3 parpadeos rápidos y una pausa de un segundo | La central de control del motor no ha reconocido el dispositivo. | Repita la fase de reconocimiento en la central de control. Asegúrese de que cada par de fotocélulas tenga asignada una dirección única mediante puentes. . |
| Parpadeo muy lento | El transmisor TX transmite con regularidad y funciona con normalidad. El receptor RX recibe una señal excelente |
Funcionamiento normal |
| Parpadeo lento | El receptor RX recibe una buena señal | Funcionamiento normal |
| Parpadeo rápido | El receptor RX recibe una señal débil | Funcionamiento normal. No obstante, se recomienda comprobar la alineación del transmisor TX y del receptor RX, y asegurarse de que las cubiertas estén limpias. |
| Parpadeo muy rápido | El receptor RX recibe una señal muy débil | El funcionamiento aún es normal, pero está al límite. Se recomienda comprobar la alineación del transmisor TX y del receptor RX, y asegurarse de que las cubiertas estén limpias. |
| Encendido | El receptor RX no recibe ninguna señal | Asegúrese de que el LED del TX parpadee lentamente. Compruebe que no haya ningún obstáculo en el eje óptico entre el transmisor TX y el receptor RX. Compruebe la alineación del TX y el RX. |
Especificaciones técnicas de las fotocélulas NICE MOFB
| Tipo de producto | Detector para puertas batientes automáticas, puertas correderas y puertas de garaje de tipo D, según la norma EN 12453, compuesto por un transmisor TX y un receptor RX. |
|---|---|
| Tecnología | Interconexión óptica directa TX-RX mediante un haz infrarrojo modulado. |
| Alimentación/salida | El dispositivo solo puede conectarse a una red de datos compatible con la interfaz NICE BlueBUS, de la que recibe alimentación eléctrica y a la que envía una señal de salida. |
| Consumo | 1 BlueBUS unidad |
| Capacidad de detección | Objetos opacos de más de 50 mm que atraviesen el eje óptico entre el transmisor TX y el receptor RX a una velocidad inferior a 1,6 m/s. |
| Ángulo de transmisión del transmisor TX | 20° +-25% |
| Ángulo de recepción del receptor RX | Aproximadamente 20° |
| Alcance normal | 15 m con una desviación máxima del eje del transmisor TX y del receptor RX de +-5%, incluso en condiciones meteorológicas adversas |
| Alcance máximo | 30 m con una desviación máxima del eje del transmisor TX y del receptor RX de +-5%, en condiciones meteorológicas óptimas |
| Direccionamiento | 7 pares con función de protección y 2 pares con función de comando «Abrir» |
| Uso en ambientes ácidos o salinos, o en entornos con mayor riesgo de explosión | No |
| Montaje | Montaje vertical en pared |
| Grado de protección | IP55 |
| Temperatura de funcionamiento | -20 °C a 55 °C |
| Dimensiones | 69x78x25mm |
| Peso | 50g |

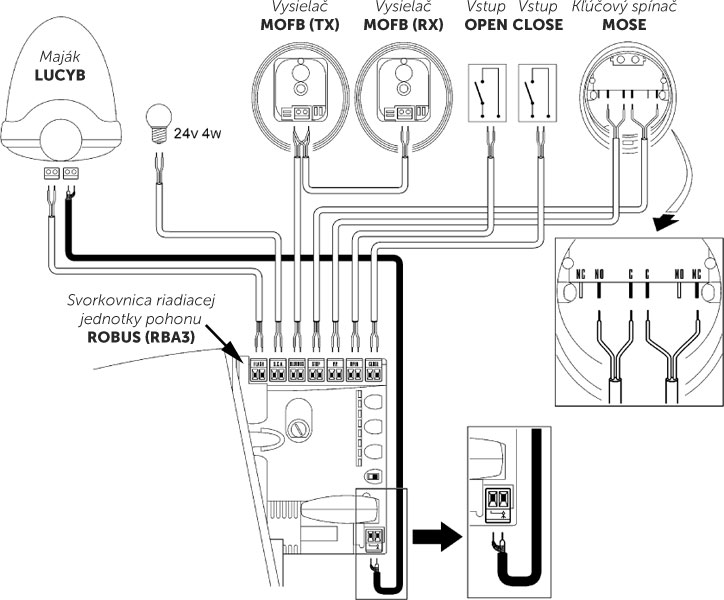

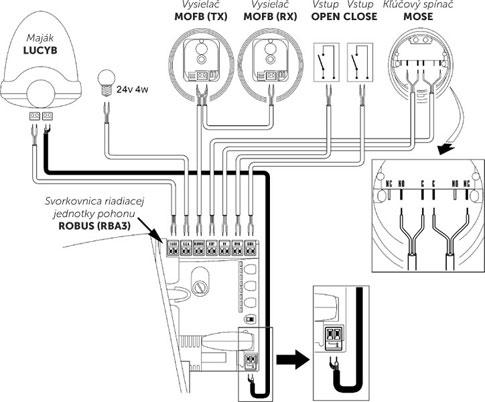

Conexión de las fotocélulas NICE MOFB con el motor NICE Robus 400, 600, 1000

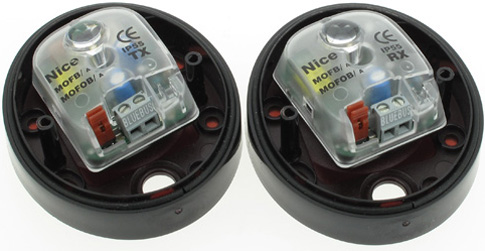

Interior de las fotocélulas NICE MOFB para automatismos de puertas
