Descripción del producto NICE Big-Fab BFAB5024 - motor subterráneo independiente para puerta batiente de hasta 5 m/900 kg por hoja

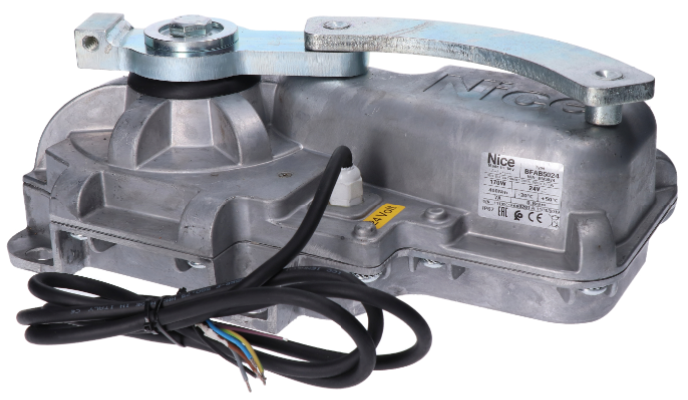

NICE Big-Fab BFAB5024 es un motor subterráneo independiente motor irreversible para una hoja de la puerta. Tiene un motor de 24 V CC con encoder magnético. No incluye unidad de control; para un conjunto nuevo se utiliza NICE MC824HR30. Para una puerta de dos hojas se necesitan dos motores y una centralita compatible.
El motor queda oculto bajo el eje de las bisagras y no altera el aspecto de la puerta ni desde fuera ni desde dentro. La solución subterránea también es adecuada en lugares donde no hay espacio para un motor lineal o motor articulado. La caja con palanca de soporte constituye el apoyo inferior de la hoja; debe instalarse firmemente, alineada con las bisagras y con drenaje.
BFAB5024 también está diseñado para un uso más intensivo con hojas grandes. La apertura de 90° a velocidad nominal dura aproximadamente 23 segundos; el arranque, la desaceleración y la carga pueden afectar al tiempo. Límite: 5 m / 900 kg no significa que admita 900 kg con una longitud de 5 m.
24 V es la tensión del motor; la MC824HR30 se alimenta de la red a 230 V CA. Para completar el conjunto, elija también la caja, el sistema de desbloqueo, los mandos y los dispositivos de seguridad.
Control y accesorios compatibles
El cableado y el aprendizaje indicados a continuación corresponden a MC824HR30 con placa MCA1R30. Para una centralita más antigua, elija el esquema de conexión según la placa instalada realmente. La MC824L no sustituye a la MC824H para este motor.
| Qué | Por qué | Tipo |
|---|---|---|
| Centralita de control | Control de uno o dos motores. Conexión del motor. |
|
| Lámpara intermitente | Señalización del movimiento. La tensión y el consumo máximo deben corresponderse con la salida FLASH. |
Otras lámparas intermitentes de advertencia elíjalas según la tensión y el consumo de la salida FLASH de la centralita concreta. |
| Fotocélulas | Protección del paso en función de la ubicación y el modo de las fotocélulas; conexión. |
EPMOW requiere una interfaz de radio IBW conectado a BlueBUS. El FT210B tiene un transmisor a batería en la hoja y un receptor conectado a BlueBUS mediante dos cables; también transmite el estado del borde de seguridad. |
| Transmisor | Mando a distancia compatible con la codificación del receptor instalado. ON3ELR utiliza OXILR; ON3EBD utiliza OXIBD. Emparejamiento del mando. |
|
| Receptor | Receptor de radio para el conector SM de la central. La codificación del receptor y del transmisor debe coincidir. OXILR y OXIBD utilizan sistemas de radio diferentes. |
|
| Antena | Elija la antena según la frecuencia del receptor instalado. En el OXIBD, se conecta a sus bornes de antena. |
|
| Teclado | Acceso mediante código. Elija el EDSWG según el receptor; el EDSB utiliza BlueBUS y requiere el aprendizaje de dispositivos. |
|
| Interruptor de llave | Mando mediante llave con contacto libre de potencial NO en la entrada de mando de la central. |
|
| Cerraduras eléctricas | Bloqueo adicional de la hoja. La central desbloquea la cerradura antes de abrir. Para hojas de más de 3 m, se necesita una cerradura eléctrica; salida para cerradura. |
|
| Lectores de tarjetas | Acceso mediante chip o tarjeta. El ETPB se conecta a BlueBUS; después de conectarlo, realice el aprendizaje de dispositivos. |
|
| Fuente de alimentación de respaldo | Funcionamiento durante un corte del suministro eléctrico. Elija la batería según la placa y el conector de la central. |
Para la actual MC824HR30 PSS324. La PS324 antigua requiere CABLA11 y el modo Standby desactivado (L4 = OFF); conexión de la batería de respaldo. |
| Banda de seguridad | Limita las consecuencias del contacto con un obstáculo; protección independiente de las zonas peligrosas. Pruebas antes de la entrega. |
|
Motor, caja de cimentación y desbloqueo
| Parte del conjunto | Qué necesita |
|---|---|
| Motor BFAB5024 independiente | Un motor con encoder magnético, cable de alimentación de 2 m y tope mecánico de cierre. Ni la caja ni la unidad de control están integradas en el motor. |
| Caja de cimentación | BFABBOX de acero con tratamiento de cataforesis o de acero inoxidable BFABBOXI. La caja incluye una palanca de soporte para la hoja y un tope mecánico de apertura. Se compra por separado. |
| Desbloqueo manual | NICE BMA3 con llave de palanca para mover la hoja manualmente en caso de corte del suministro eléctrico. Se compra por separado. |
| Control y seguridad | MC824HR30, receptor, mandos, fotocélulas y banda de seguridad según la puerta en cuestión. |
| Mayor ángulo de apertura | NICE BMA1 con transmisión por cadena, hasta 360° para hojas de hasta 3,5 m. Se necesita espacio suficiente y topes mecánicos exteriores. |
El motor tiene una carcasa metálica. La caja sirve tanto para hojas derechas como izquierdas. Las versiones de acero y acero inoxidable difieren en el material y el acabado; ni siquiera la caja de acero inoxidable sustituye a un drenaje eficaz del agua.
Al sustituirlo, compruebe la versión real del motor, la caja y el mecanismo de desbloqueo.

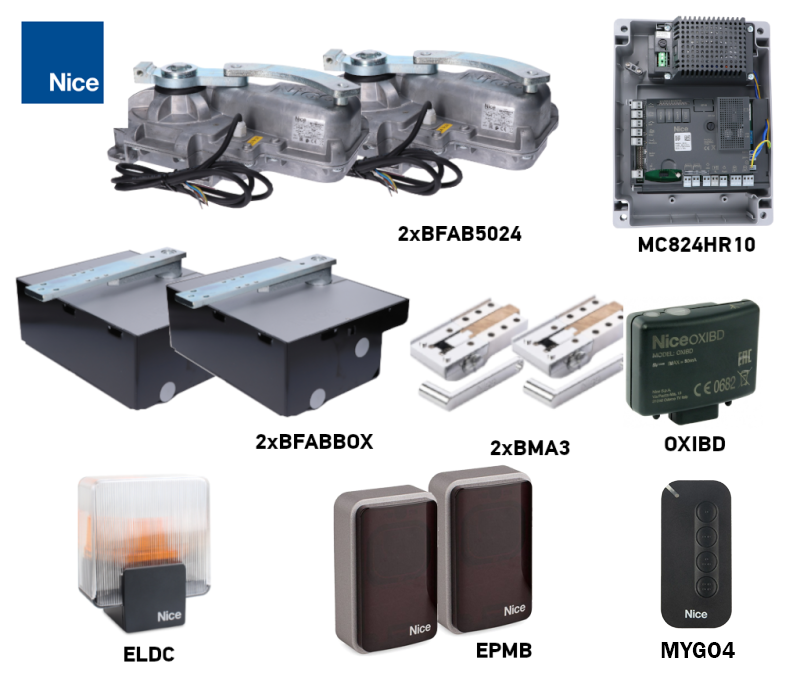

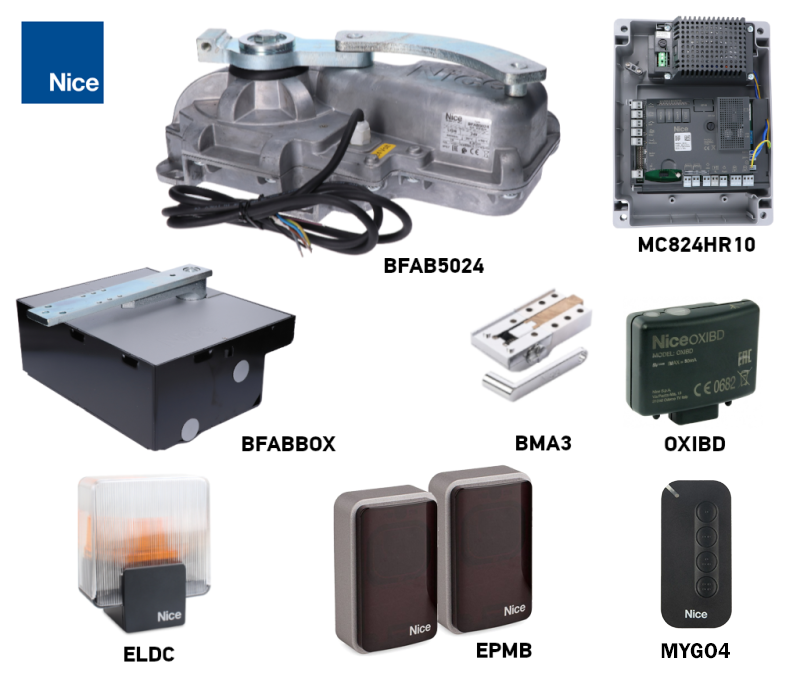

Kits para una o dos hojas
Los kits se diferencian por el número de motores, cajas y mecanismos de desbloqueo. Dos motores no aumentan la longitud ni el peso máximos permitidos para una sola hoja. Compare el equipamiento indicado a continuación para la puerta completa.
| Una hoja | Motor independiente | Dos hojas |
|---|---|---|
| Motor BFAB5024 independiente
Un motor de 24 V CC con encoder. La caja, el mecanismo de desbloqueo y la central de control se compran por separado. |
|
Longitud, peso y funcionamiento de la puerta

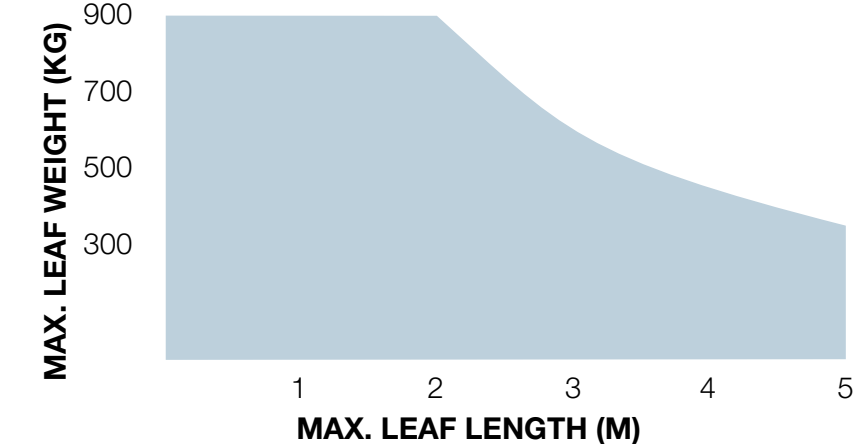

5 m y 900 kg son límites máximos independientes. Consulte en el gráfico el peso máximo permitido para la longitud correspondiente: el eje horizontal indica la longitud de una hoja en metros y el eje vertical, su peso en kilogramos. A medida que aumenta la longitud de la hoja, disminuye el peso máximo permitido; para una hoja de 5 m, es considerablemente inferior a 900 kg.
La altura de la hoja, el relleno opaco, los vientos fuertes y la resistencia de las bisagras pueden reducir considerablemente los valores permitidos. Antes de elegir, compruebe todo el recorrido manual de la puerta y que las fuerzas sean seguras; ni el peso por sí solo ni la potencia del motor garantizan que sea adecuada.
| Característica | BFAB5024 |
|---|---|
| Uso previsto | Hoja más grande y pesada |
| Límites máximos según el gráfico | 5 m / 900 kg |
| Par máximo | 400 Nm |
| Funcionamiento con apertura de 90° | 45 ciclos/h |
| Caja | BFABBOX / BFABBOXI |
| Cuadro de maniobras de la nueva instalación | MC824HR30 |
Un ciclo consiste en una apertura y un cierre. Con una apertura de hasta 180° mediante BMA1, el número de ciclos por hora indicado se reduce a la mitad. Se trata de un funcionamiento con carga nominal, no de un funcionamiento continuo ilimitado.
Instalación de la caja y el motor
Encargue la instalación y el ajuste a un técnico. La puerta debe estar en buenas condiciones mecánicas: la hoja debe poder moverse manualmente con facilidad, sin atascarse ni desplazarse por sí sola. Compruebe también los puntos de aplastamiento junto a las bisagras y entre las hojas. Si la hoja incorpora una puerta peatonal, esta debe tener un contacto de seguridad que bloquee el motor cuando esté abierta.
Drenaje, alineación y hormigonado
- Prepare la excavación para la caja correspondiente, su fijación firme con hormigón, los tubos protectores para los cables y el desagüe. Antes de hormigonar, compruebe las dimensiones y la altura de instalación con la caja suministrada.

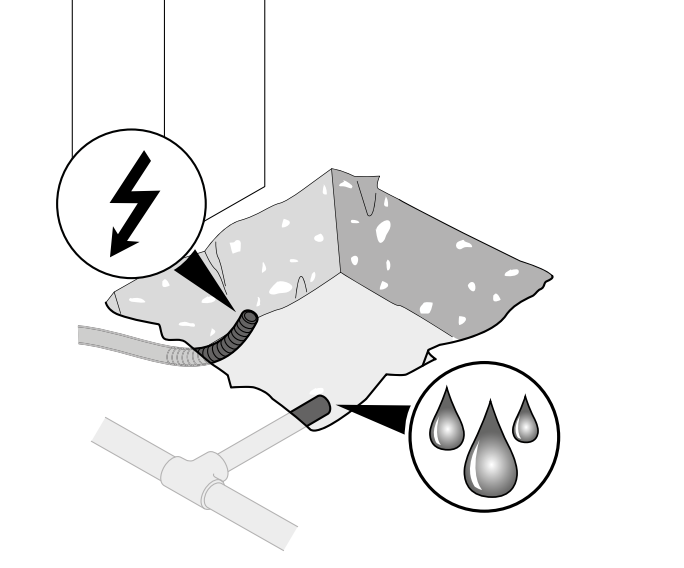

- Lleve hasta la caja un conducto de cable independiente y un desagüe eficaz. El desagüe no debe estar obstruido ni desembocar en un lugar desde el que el agua pueda volver.

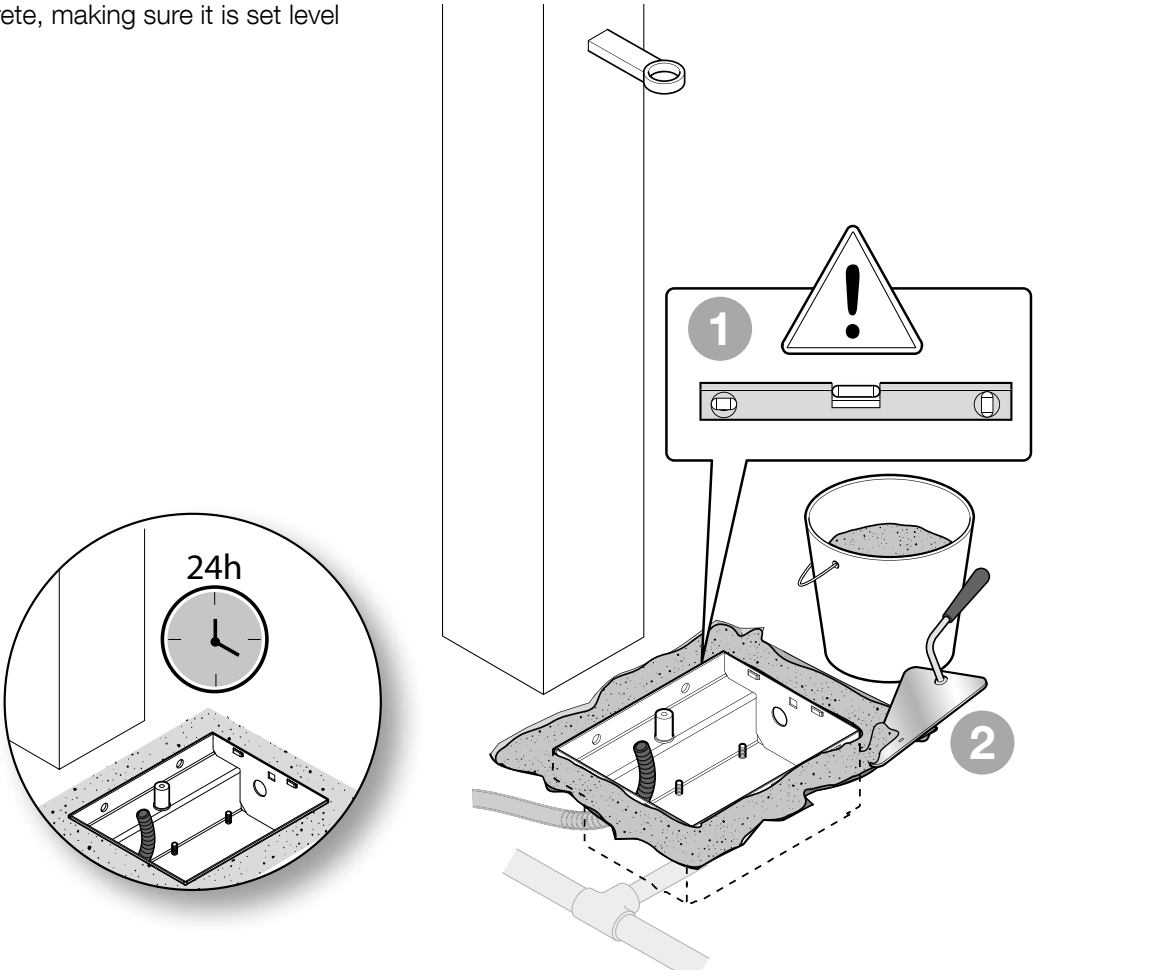

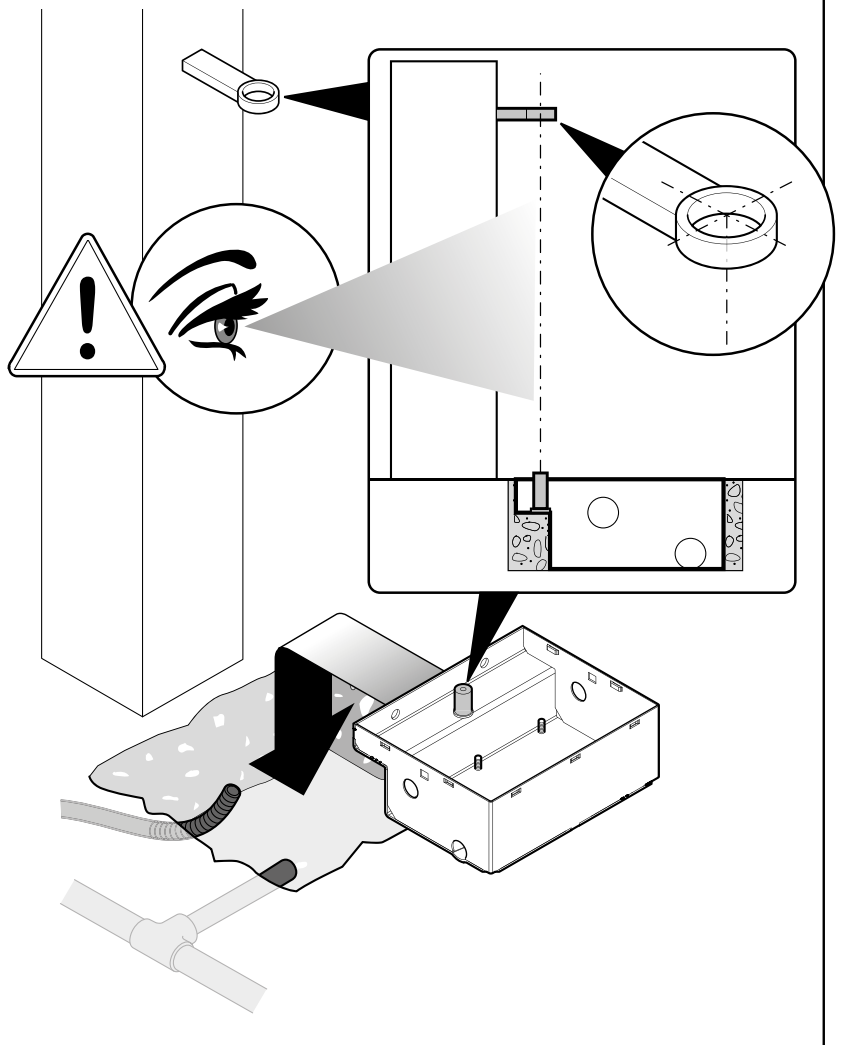

- Coloque la caja nivelada. El eje del pivote debe coincidir exactamente con el eje de las bisagras de la hoja en todo el recorrido. Antes de hormigonar, compruebe la posición y la altura de instalación.
- Fije la caja firmemente con hormigón y deje que este fragüe lo suficiente. Proteja las roscas y el desagüe para que no se ensucien.
Encontrará una explicación práctica en el manual de instalación de la caja de cimentación. Grado de protección IP67 protege el motor incluso ante una inmersión temporal; no sustituye al drenaje ni justifica dejar la caja inundada durante mucho tiempo.
Instalación del motor y fijación de la hoja

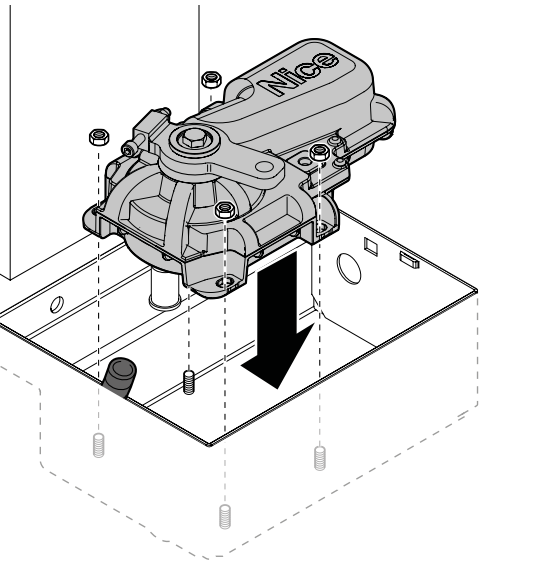

- Coloque el motor en la caja con la orientación correcta y fíjelo con arandelas y tuercas.
- Monte la bola y la palanca de accionamiento en el pivote de la caja. Monte la palanca de desbloqueo y la palanca de conexión según el dibujo. Todas las piezas móviles deben estar conectadas correctamente.

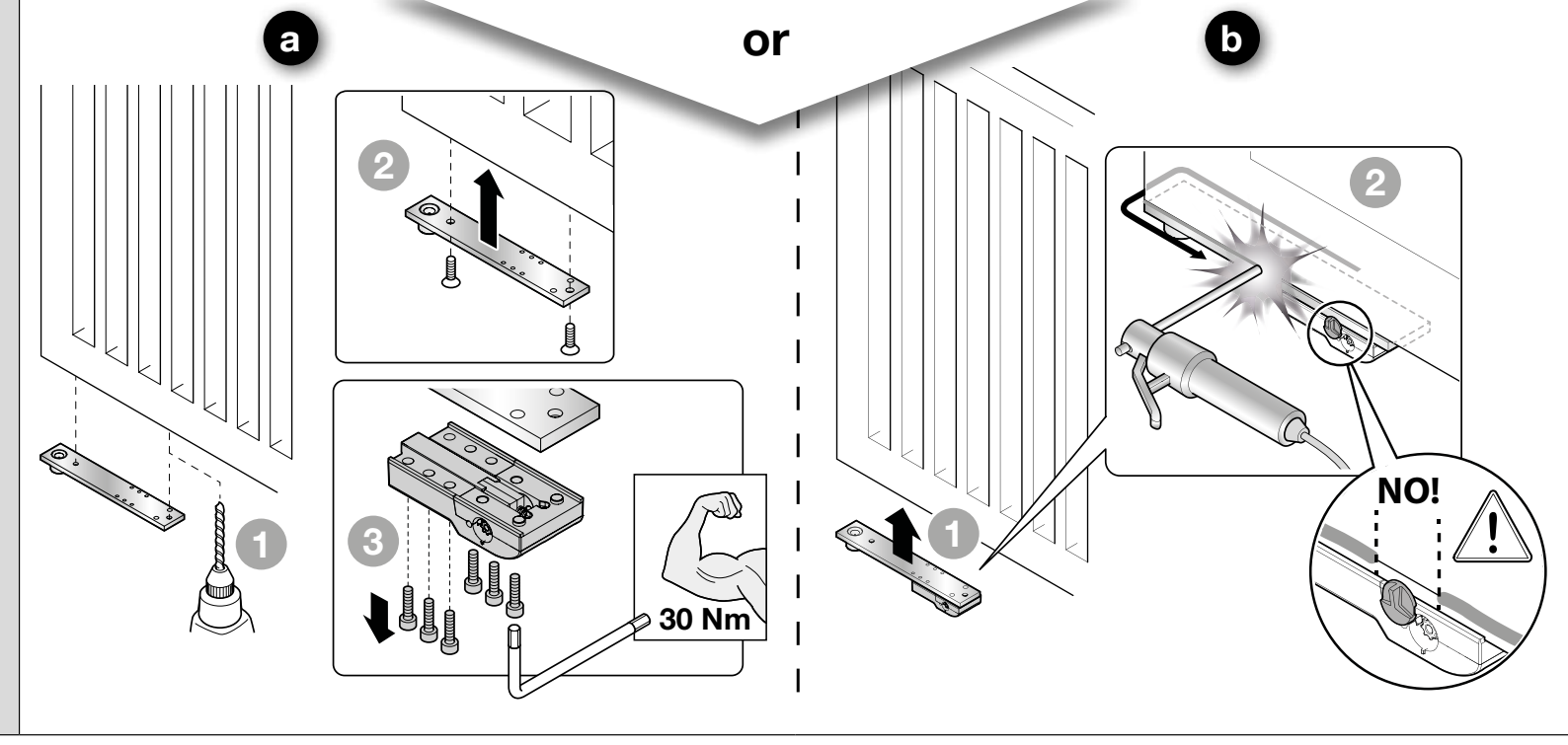

- Fije la hoja a la palanca portante con tornillos o mediante una soldadura firme. La fijación atornillada ilustrada debe apretarse a 30 Nm. Al soldar, proteja el motor, el mecanismo de desbloqueo y las piezas de plástico del calor; no suelde la hoja al casquillo de desbloqueo indicado como punto incorrecto.
- Lubrique las superficies de contacto indicadas y compruebe que el movimiento sea libre. Tienda el cable sin someterlo a tensión ni dañarlo; su empalme no debe quedar dentro de la caja.
- Tras ajustar los topes y realizar las pruebas, coloque la tapa y fíjela con dos tornillos. El acceso al mecanismo de desbloqueo debe quedar libre.

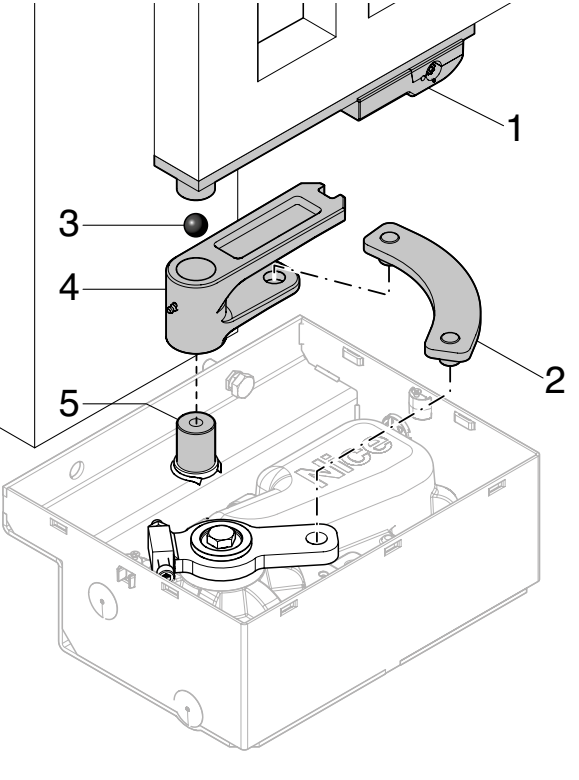

Leyenda de las palancas: 1 palanca de desbloqueo, 2 palanca de conexión, 3 bola, 4 palanca de accionamiento, 5 pivote de la caja. Los números del siguiente procedimiento de fijación indican el orden de montaje.

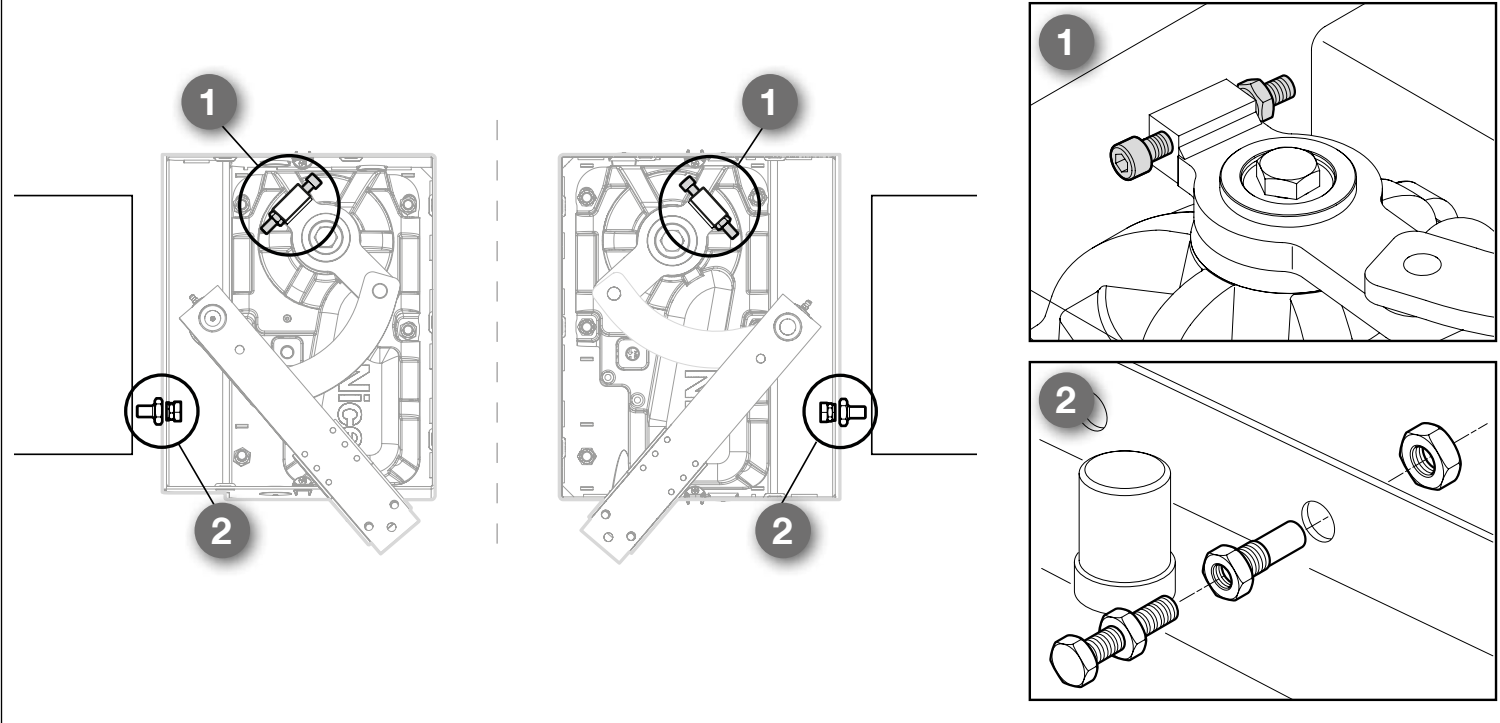

Topes mecánicos y ángulo de apertura
La apertura habitual es de hasta 110°. Si la puerta no dispone de topes exteriores adecuados, ajuste los suministrados: El 1 es el tope de cierre del motor; el 2, el tope de apertura de la caja. Detienen la hoja en la posición deseada, sin que golpee la estructura circundante. Son topes mecánicos, no finales de carrera eléctricos.
Un ángulo de apertura mayor es posible con NICE BMA1 con transmisión por cadena, hasta un máximo de 360° y solo para hojas de hasta 3,5 m. También con esta instalación se necesitan topes exteriores adecuados y una zona libre segura. El límite de BMA1 no sustituye al gráfico de carga del motor.

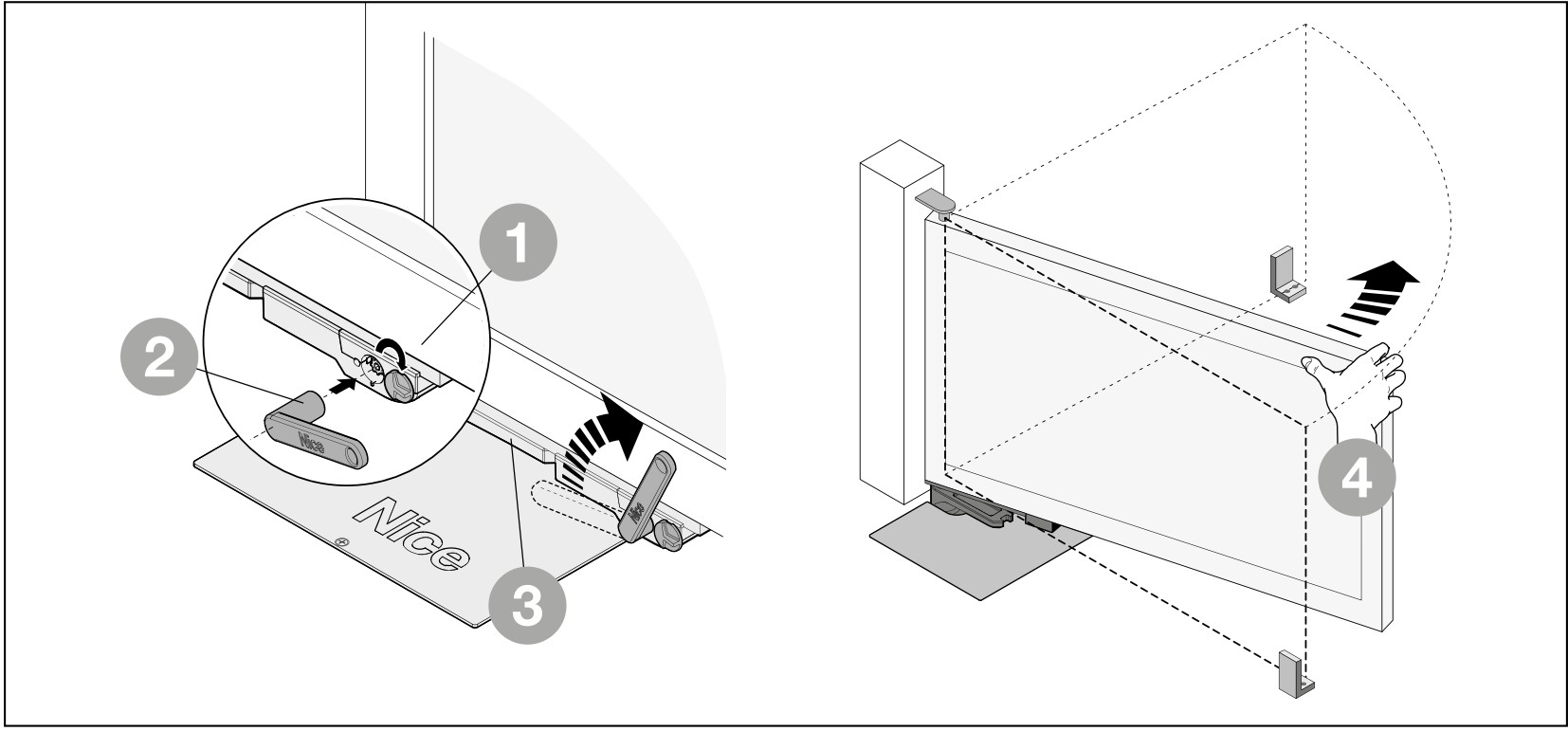

Desbloqueo manual en caso de corte del suministro eléctrico
Detenga la puerta y desconecte la alimentación de red y la batería de reserva, si la hay. Sujete la hoja, especialmente si hace viento. Las personas deben mantenerse fuera de su recorrido.
- Deslice la tapa de acceso al mecanismo de desbloqueo.
- Introduzca la llave de palanca BMA3 suministrada y gírela 90° en el sentido de las agujas del reloj.
- Ahora desplace la hoja manualmente, despacio y sin forzarla.

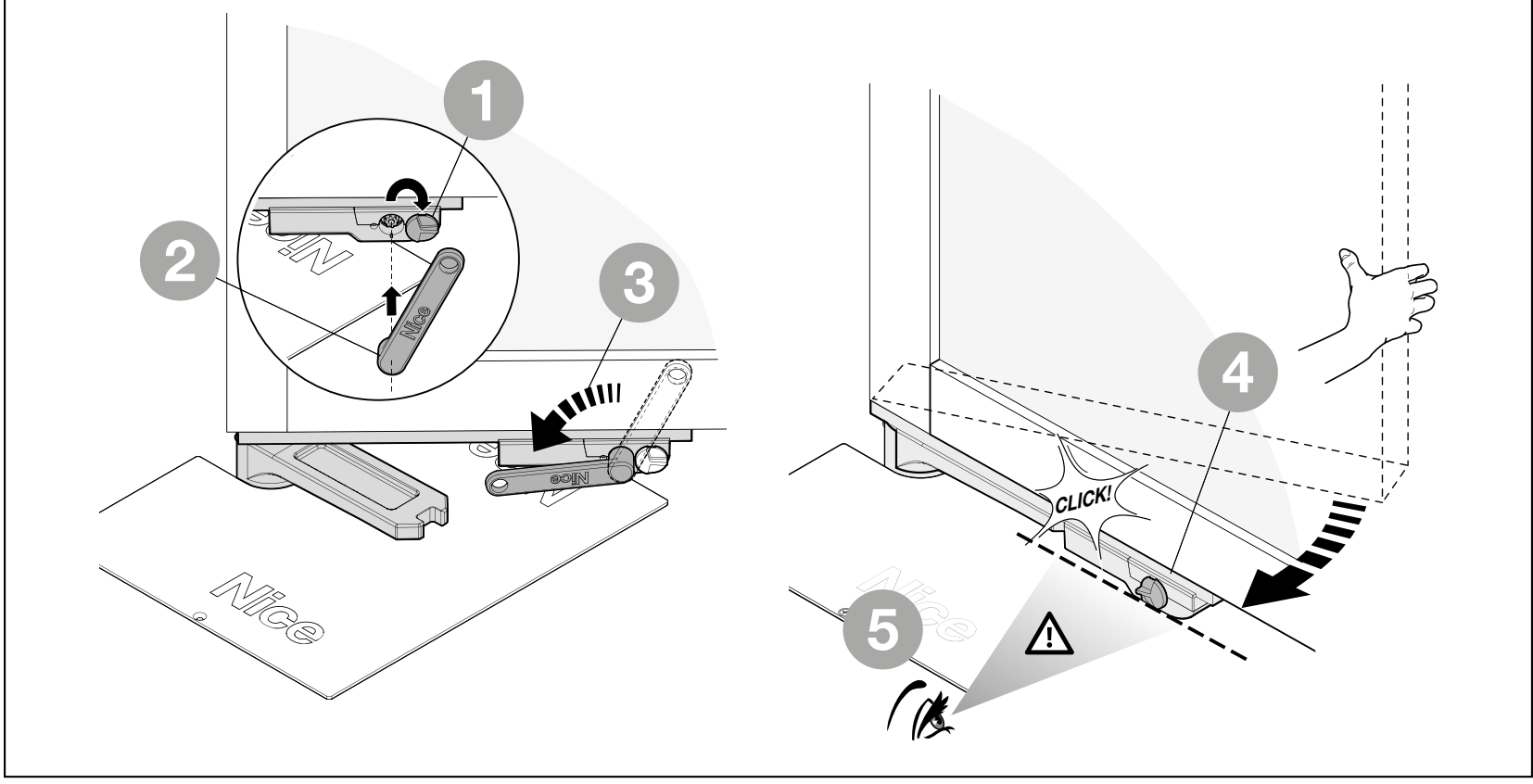

Reacoplamiento del motor
- Coloque la hoja aproximadamente a mitad de su recorrido.
- Deslice la tapa, introduzca la llave y gírela 90° en sentido contrario a las agujas del reloj.
- Desplace suavemente la hoja hasta que el mecanismo encaje de forma audible. Antes de restablecer la alimentación, compruebe que haya quedado bloqueada correctamente.

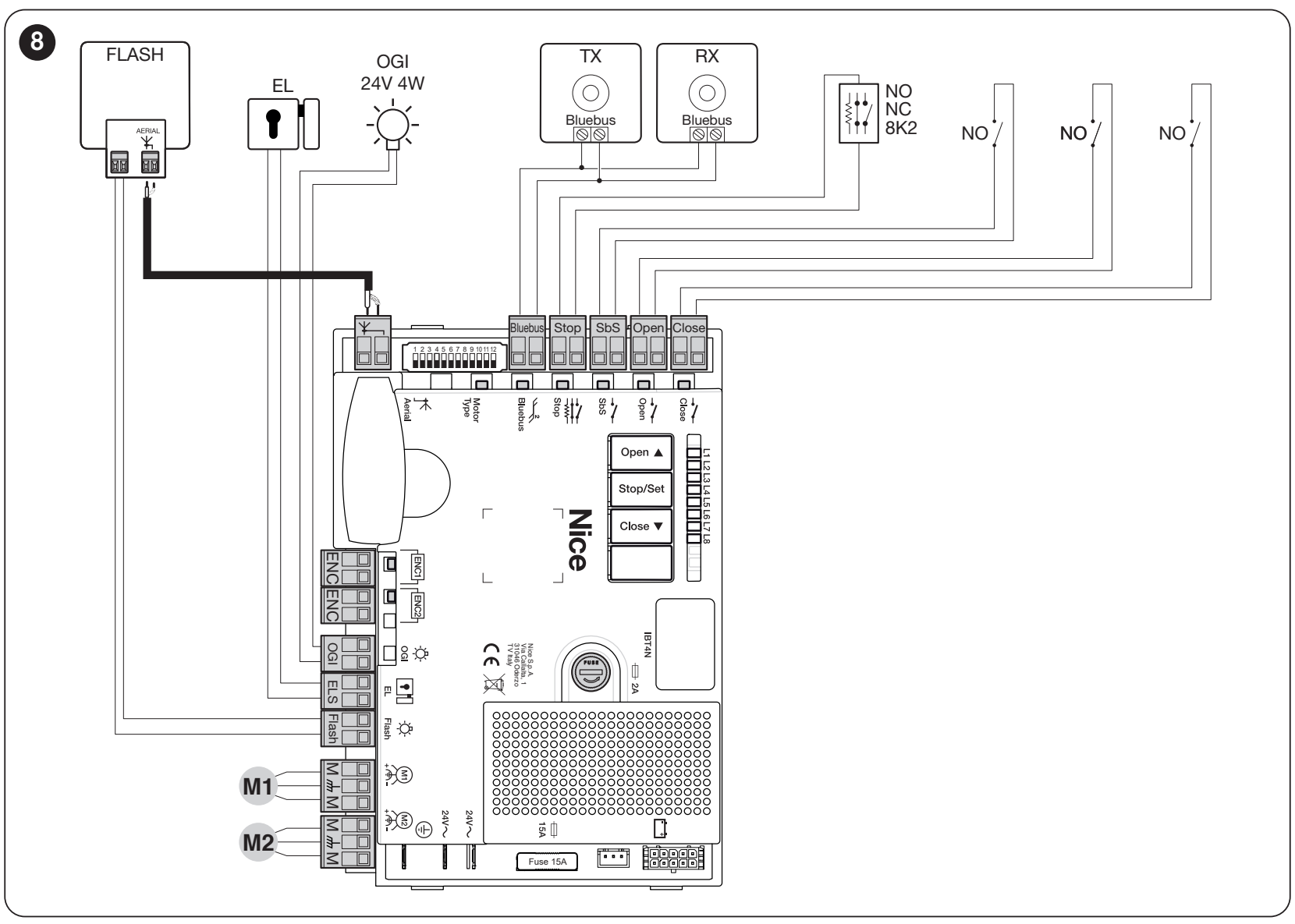

Conexión del motor y de la central de control
Encargue la conexión eléctrica a una persona cualificada. Antes de intervenir, desconecte la alimentación de red y la batería de reserva. No coloque ningún empalme de cables ni regleta de bornes en la caja de cimentación. Realice las prolongaciones en una caja adecuada y protegida, fuera de la caja de cimentación. Mantenga la conexión de protección a tierra PE.
| Conductores de BFAB5024 | Conexión |
|---|---|
| Azul y marrón | Par de alimentación del motor de 24 V CC a la salida M1 o M2. La central de control cambia el sentido del movimiento invirtiendo la alimentación; no se asigna una polaridad fija +/− a este par. |
| Negro y gris | Par del codificador a ENC1 o ENC2 del mismo motor. Los cables del codificador no tienen polaridad. |
| Amarillo y verde | Conexión de protección a tierra PE. No lo utilice para la alimentación del motor ni para la señal del codificador. |
Con MC824HR30, conecte un motor a M2 y ENC2. Con dos motores, M2 corresponde a la hoja que se abre primero; M1, a la hoja que se cierra primero. La asignación de ENC debe corresponder a la salida del mismo motor. Si el cable suministrado lleva etiquetas diferentes, compruébelas según el esquema de conexión del motor correspondiente antes de conectarlo.
| Cableado para MC824HR30 | Sección y longitud |
|---|---|
| Motor, incluido PE | 3 × 1,5 mm², máximo 10 m. |
| Codificador | 2 × 1 mm², máximo 10 m. |
| BlueBUS | 2 × 0,5 mm² hasta 20 m; para longitudes superiores a 20 m y hasta 40 m, 2 × 1 mm². |
| FLASH | 2 × 0,5 mm², máximo 20 m. |
| Antena | RG58 apantallado; se recomiendan menos de 5 m, máximo 20 m. |
Utilice cables adecuados para el entorno y una instalación protegida. El motor y el codificador pueden conectarse mediante un único cable adecuado de 5 × 1,5 mm². Otros cables y alimentación de red: cableado MC824HR30.
Bornes y polaridad de los accesorios

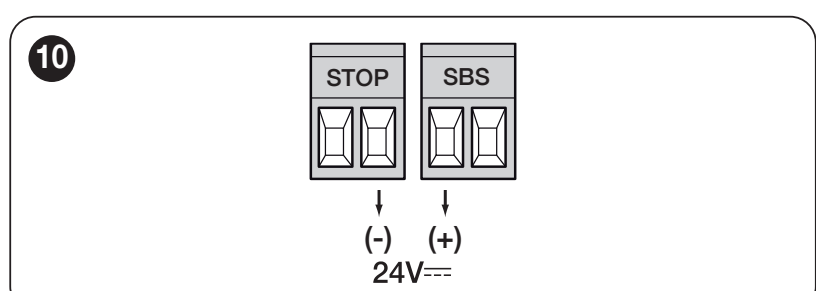

| Salida o entrada de MC824HR30 | Alimentación y polaridad |
|---|---|
| Alimentación auxiliar | Borne izquierdo SbS = +; borne derecho STOP = − mirando la placa como se muestra en la imagen siguiente. 24 V CC −30/+50 %, máximo 200 mA en total para los dispositivos conectados. |
| BLUEBUS | Dos conductores sin polaridad. Transmiten tanto alimentación como datos; no son bornes universales +/−. |
| FLASH | Salida para luz intermitente 12 V CC, máximo 21 W; por ejemplo, ELDC. Utilice el esquema de conexión de la luz correspondiente; no confunda la posición +/− de esta salida con la de la alimentación auxiliar SbS/STOP. |
| OGI | Indicador de puerta abierta, 24 V CC, máximo 4 W. Si la luz es sensible a la polaridad, respete las marcas de la salida y de la luz reales. |
| ELS | Cerradura eléctrica 12 V CC, máximo 15 VA; alimentación de corriente alterna sin +/−. |
| SbS, OPEN, CLOSE | Entradas de mando para contacto libre de potencial NO. No aplique tensión externa a estas entradas. |
| STOP | Contactos libres de potencial NO/NC o borde de seguridad resistivo de 8,2 kΩ, según la conexión seleccionada. La entrada se detecta durante el aprendizaje de dispositivos; no aplique tensión externa. |
Los dispositivos BlueBUS se conectan en paralelo. Cada par de fotocélulas debe tener la dirección correcta para la respuesta deseada; después de cambiar los dispositivos, repita el aprendizaje. Conexión y direcciones de las fotocélulas MC824HR30. Las fotocélulas con relé no se conectan directamente a BlueBUS. La luz intermitente ELAC de 230 V no debe conectarse a esta salida FLASH de 12 V CC.
Puesta en marcha y pruebas de seguridad
La instalación requiere un borde de seguridad sensible adecuado para limitar las fuerzas de impacto. El tipo y la ubicación se determinan en función de los puntos peligrosos de la puerta. Las fotocélulas y el ajuste de fuerza, por sí solos, no sustituyen una prueba de seguridad completa.
- Desbloquee el accionamiento y compruebe manualmente todo el recorrido, la alineación, la fijación firme, ambos topes y el desagüe. La hoja no debe atascarse ni moverse por sí sola.
- Vuelva a acoplar el mecanismo de desbloqueo. Compruebe el motor, el codificador, PE, los dispositivos de seguridad y los accesorios.
- Con la alimentación desconectada, ajuste el tipo de motor correcto en el selector de 12 posiciones. A continuación, conecte la alimentación y compruebe el estado de las entradas.
- Realice el aprendizaje de los dispositivos y las posiciones. Observe el sentido y el orden de movimiento de las hojas; si el movimiento es incorrecto o inesperado, deténgalo inmediatamente. Desconecte la red y la alimentación de reserva antes de reparar el cableado.
- Pruebe un ciclo completo, las ralentizaciones, los topes y el desbloqueo. Compruebe por separado cada par de fotocélulas, el borde de seguridad y cualquier parada de emergencia.
- Antes de entregar la instalación, mida profesionalmente las fuerzas efectivas. Fije junto al accionamiento las instrucciones para el desbloqueo manual y explique al usuario cómo manejarlo, desbloquearlo y mantenerlo. No utilice la puerta hasta completar todas las pruebas.
MC824HR30: selección del motor BFAB5024
En el selector de 12 posiciones, ajuste DIP 6 = ON; todos los demás DIP 1–12 = OFF. Realice el ajuste con la alimentación desconectada y antes de aprender las posiciones. Tras cambiar la selección del motor, hay que volver a aprender las posiciones.
Al controlar mediante Oview, BFAB5024 aparece como BM5024. Utilice el ajuste indicado para este motor.
MC824HR30: aprendizaje de dispositivos
Mantenga pulsados simultáneamente Open y Stop/Set. Cuando L1 y L2 empiecen a parpadear rápidamente, aproximadamente después de 3 s, suelte los botones. Al finalizar, STOP debe permanecer encendido y L1 y L2 deben apagarse; L3 y L4 pueden parpadear si aún no se han aprendido las posiciones. Repita el aprendizaje después de cambiar los dispositivos BlueBUS o STOP.
MC824HR30: aprendizaje automático de las posiciones
Antes del aprendizaje, compruebe el cableado, la selección correcta del motor, el funcionamiento de los dispositivos de seguridad y el ajuste de los topes mecánicos. Primero debe completarse el aprendizaje de los dispositivos. Con un solo motor, este se conecta a M2/ENC2. Supervise el movimiento en todo momento.
- Mantenga pulsados simultáneamente Stop/Set y Close. Cuando L3 y L4 empiecen a parpadear rápidamente, aproximadamente después de 5 s, suelte ambos botones.
- En una puerta de dos hojas, primero M1 se cierra lentamente hasta el tope mecánico y, después, M2. A continuación, M2 y M1 se abren lentamente hasta los topes y luego ambas hojas se cierran rápidamente.
- Cuando el aprendizaje se complete correctamente, L3 y L4 se apagarán. Compruebe el ciclo completo y los dispositivos de seguridad.
Si el sentido o el orden son incorrectos, interrumpa inmediatamente el aprendizaje con el botón Open o Close. Desconecte la red y la alimentación de reserva antes de comprobar el cableado. Si se intercambian M1 y M2, el técnico también debe cambiar las parejas correspondientes ENC1/ENC2; si se invierte el sentido, debe comprobar la pareja de alimentación del motor. A continuación, repita el aprendizaje.
Si una fotocélula o la entrada STOP interrumpe el aprendizaje, L1 parpadeará. Elimine la causa y vuelva a iniciar el aprendizaje automático; no puentee los dispositivos de seguridad. Procedimiento detallado y otros modos de aprendizaje de MC824HR30.
Ajustes, mandos y reinicio
La unidad de control ajusta la fuerza, la velocidad, el tiempo de pausa antes del cierre automático, la apertura parcial y el orden de movimiento de las hojas. Después de cualquier cambio, compruebe las fuerzas de seguridad y los dispositivos de protección. Aumentar la fuerza no soluciona una instalación mecánica incorrecta.
- Programación de MC824HR30: funciones y valores
- Emparejamiento del mando según el receptor instalado
- LED e indicaciones luminosas de MC824HR30
Borrar los mandos a distancia por radio y reiniciar la unidad de control son operaciones distintas. Tras borrar los ajustes, es necesario realizar el aprendizaje correspondiente de nuevo. Siga el procedimiento correspondiente a la placa y al receptor específicos.
Solución de problemas
| Síntoma | Qué comprobar |
|---|---|
| La hoja no se puede mover manualmente | Desbloqueo, bisagras, conexión de las palancas, alineación y objetos extraños en la caja. No accione a la fuerza una puerta atascada. |
| El motor funciona, pero la hoja no se mueve | Engranaje del mecanismo de desbloqueo y conexión de las palancas. Desconecte la alimentación antes de intervenir. |
| Sentido o secuencia incorrectos | Asignación de M1/ENC1 y M2/ENC2, selección del motor y un nuevo aprendizaje. |
| La puerta se detiene o retrocede | El movimiento libre, los obstáculos, las fotocélulas, el borde de seguridad y Indicadores LED de la central. Una vez eliminada la causa, realice las pruebas de seguridad. |
| Agua en la caja | Desagüe, sedimentos, retorno del agua y cableado. Si el cable está dañado o ha entrado agua en una conexión, deje el equipo fuera de servicio. |
| El mando no responde | La batería y la asignación del mando, el receptor y la antena; emparejamiento del mando. |
Mantenimiento
Realice el mantenimiento profesional al menos cada 6 meses, y con más frecuencia en caso de uso intensivo o condiciones ambientales adversas. Desconecte la alimentación de red y la batería de respaldo antes de limpiar o intervenir. No utilice la puerta si está dañada o se atasca hasta que se repare.
- Retire el barro, las hojas y las piedras de la caja y mantenga el desagüe despejado.
- El técnico comprobará la corrosión, los cables, los tornillos, las bisagras, las palancas y los topes; sustituirá las piezas desgastadas.

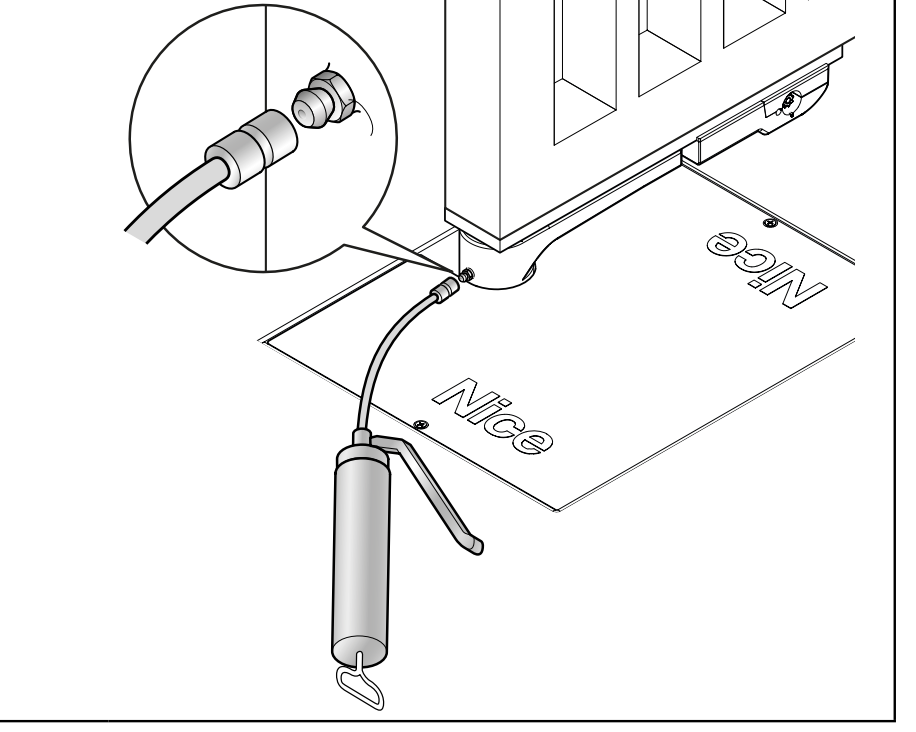

- Lubrique las superficies de contacto móviles previstas utilizando el engrasador y un lubricante adecuado. Compruebe que el movimiento sea libre y que el desbloqueo funcione correctamente.
- Después del mantenimiento, compruebe el funcionamiento manual, un ciclo automático completo y cada elemento de protección.

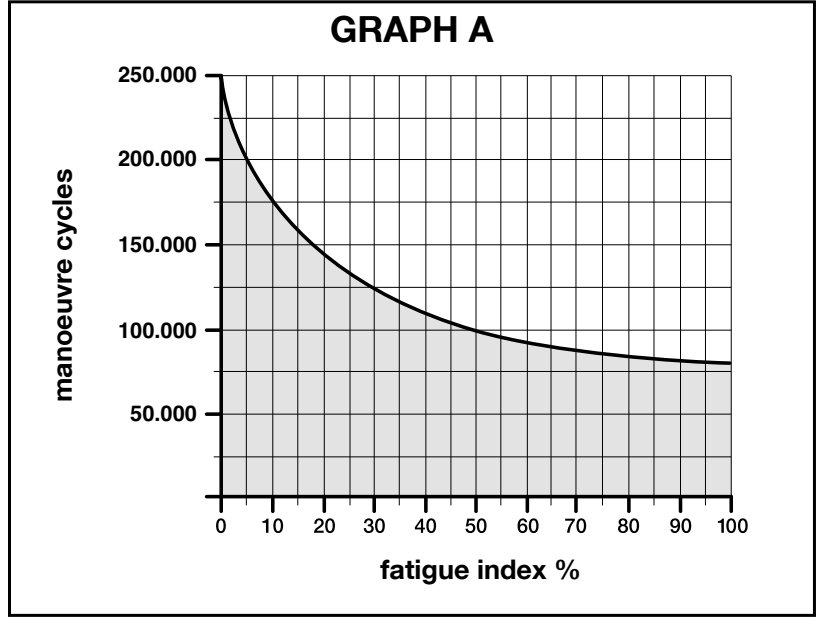

Vida útil orientativa
La vida útil depende del peso y la longitud de la hoja, así como de las condiciones ambientales. Sume el índice correspondiente a la combinación y a otros factores relevantes. En primer lugar, deben cumplirse los límites de uso; el índice de vida útil no autoriza el uso con una hoja más pesada. El gráfico muestra el número aproximado de ciclos con mantenimiento periódico; no es una garantía ni indica un número de años. El eje horizontal representa la suma de los índices en porcentaje y el vertical, el número de ciclos.
Añada un 15 % si la temperatura supera los 40 °C o es inferior a 0 °C, o si la humedad supera el 80 %. El relleno macizo añade un 20 % y un entorno ventoso, otro 15 %.
| Características de la automatización completa | Índice | Gráfico de vida útil |
|---|---|---|
| Hasta 150 kg | 2,01–3 m: 10 % 3,01–4 m: 20 % 4,01–5 m: 30 % |  |
| 151–350 kg | 2,01–3 m: 20 % 3,01–4 m: 30 % 4,01–5 m: 40 % | |
| 351–550 kg | 2,01–3 m: 30 % 3,01–4 m: 40 % 4,01–5 m: 50 % | |
| 551–750 kg | 2,01–3 m: 40 % 3,01–4 m: 50 % 4,01–5 m: — | |
| 751–900 kg | 2,01–3 m: 50 % 3,01–4 m: — 4,01–5 m: — | |
| Temperatura / humedad | +15 % | |
| Relleno macizo | +20 % | |
| Entorno ventoso | +15 % |
Ejemplo: una hoja de 3 m / 500 kg tiene un índice del 30 %. En un entorno ventoso, añada un 15 %: el total es del 45 %. También deben añadirse otros factores relevantes.
Las combinaciones indicadas se aplican a hojas de más de 2 m. Para una hoja más corta o una combinación no clara, póngase en contacto con nosotros indicando la longitud, el peso, el tipo de relleno y el número de ciclos deseado.
Datos técnicos y dimensiones
| Parámetro | NICE BFAB5024 |
|---|---|
| Tensión del motor | 24 V DC, alimentación independiente de la red de la central |
| Control del nuevo conjunto | MC824HR30 / MCA1R30, red de 230 V AC |
| Encoder | Magnético, conexión ENC independiente |
| Consumo / potencia máxima | 7 A / 170 W |
| Par motor | Máximo: 400 Nm; nominal: 100 Nm |
| Velocidad de giro | Sin carga: 0,8 rpm; con par nominal: 0,65 rpm |
| Apertura de 90° | Aproximadamente 23 s con movimiento nominal, sin contar el arranque ni la desaceleración. |
| Funcionamiento con apertura de 90° | 45 ciclos/h con carga nominal; con apertura de 180° y BMA1, la mitad |
| Ángulo de apertura habitual | Hasta 110°; con BMA1, hasta 360° para una hoja de hasta 3,5 m |
| Grado de protección / temperatura de funcionamiento | IP67 / −20 a +50 °C |
| Cable de alimentación | 2 m; prolongaciones y conexiones fuera de la caja |
| Peso del motor | 13,3 kg; la caja se cuenta por separado |
| Caja de acero | BFABBOX – 20,3 kg |

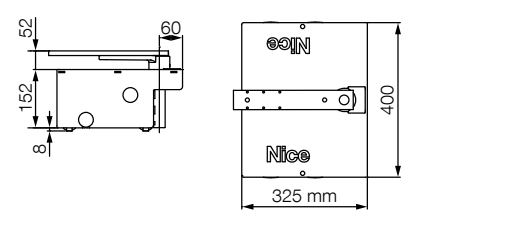

| Dimensiones de la caja según el plano | 400 × 325 mm, altura del cuerpo 152 mm; respete también la posición del perno y el eje de las bisagras |
El par máximo y la potencia máxima absorbida no son valores de carga continua. Al planificar la excavación y la altura de la hoja, siga el plano y tenga en cuenta la caja realmente suministrada. Las dimensiones del motor por sí solo no sustituyen a las dimensiones de la caja.
Vista del producto
