Barreras y rampas Nice
Barreras profesionales del fabricante italiano Nice
Barreras son una forma sencilla y eficaz de controlar la entrada y salida de recintos, empresas, negocios, aparcamientos u otros lugares protegidos. La barrera puede utilizarse como barrera de aparcamiento, barrera vial, barrera de acceso o barrera de seguridad junto con una puerta corredera.
En este artículo encontrará información sobre:
- Ventajas de las barreras
- Tipos de barreras
- Comparación de modelos y ciclos
- Longitud del brazo y ancho libre de paso
- Kits con descuento
- Nuestra oferta de barreras y rampas
- Opciones de control de la barrera
- Ejemplo de instalación
- Vídeo de presentación de la barrera
- Preparación de obra para las barreras
- Velocidad de las barreras
Ventajas de las barreras
- Equipo fiable
- Ocupan poco espacio y requieren una preparación mínima de la obra
- Acabado de calidad y color duradero
- También disponible con armario de la barrera de acero inoxidable (INOX)
- Amplia variedad de opciones de control
- Posibilidad de conectar fuente de alimentación de emergencia, y alimentación solar Solemyo en los modelos BAR compatibles
- Desbloqueo sencillo (en caso de corte del suministro eléctrico)
- Diseñaremos para usted la configuración ideal para sus necesidades
- Certificación
Tipos de barreras
Las barreras Nice se dividen en las series WIDE y BAR. Al elegir, compare el modelo concreto, el ancho de paso necesario, el número de aperturas por hora y el tipo de control que necesita.
Las NICE WIDE son adecuadas para un uso normal y, según el modelo, soportan entre 100 y 300 ciclos por hora como máximo. Se les puede añadir una batería de reserva.
No todas las NICE BAR ofrecen el mismo rendimiento. La M3BAR es adecuada para un uso muy intensivo y para gestionar vehículos con rapidez. En las M5BAR, M7BAR y L9BAR también influye la longitud del brazo. La S-BAR admite un máximo de 100 ciclos/h, es decir, menos que la WIDE M.
Central de control y batería de reserva
La WIDE ofrece una configuración sencilla para el uso habitual. La BAR incorpora funciones más avanzadas. La S-Bar tiene su propia central, distinta de la de la M-Bar y la L-Bar.
| Serie de barrera | Configuración de la central | Batería de reserva |
|---|---|---|
| WIDE S, M, L | WIA20R10: microinterruptores y trimmers. | PS324 |
| S-Bar | XBA20R10: botones y LED. | PS124 |
| M-Bar, L-Bar | BCU1R10: pantalla y joystick. | PS224 |
La S-Bar permite contar los ciclos y avisar cuando toca realizar el mantenimiento. La M-Bar y la L-Bar también permiten sincronizar dos barreras enfrentadas en modo master/slave.
Comparación de modelos y número máximo de ciclos
Un ciclo consiste en abrir y cerrar la barrera. Lo determinante es el número de aperturas durante la hora de mayor actividad, no solo la media diaria.
| Modelo | Máx. ciclos/h | Tiempo de apertura |
|---|---|---|
| WIDE S | 100 | desde 4 s |
| WIDE M | 300 | desde 3,5 s |
| WIDE L | 200 | desde 5 s |
| S-BAR | 100 | desde 4 s |
| M3BAR | 500 | 1,5 - 4 s |
| M5BAR | 350 | 3 - 6 s |
| M7BAR | 200 | 6 - 10 s |
| L-BAR (L9BAR) | 150 | 11 - 18 s |
Los valores son los máximos indicados por el fabricante con carga nominal. La frecuencia real depende del brazo, los accesorios y la configuración. En la S4BAR con iluminación XBA4 el máximo es de 80 ciclos/h y el tiempo de apertura es superior a 5 s. Los ciclos indicados no garantizan un número determinado de vehículos gestionados.
BlueBUS, batería de reserva y alimentación solar
BlueBUS simplifica la conexión de fotocélulas compatibles y otros accesorios mediante dos cables. Estos proporcionan tanto la alimentación como la comunicación con los accesorios. S-BAR, M-Bar y L-Bar utilizan BlueBUS; WIDE utiliza fotocélulas con relé convencionales.
Al pedir fotocélulas, distinga entre: para WIDE, fotocélulas con relé EPM, para S-Bar, M-Bar y L-Bar, EPMB con BlueBUS.
La batería de reserva se conecta por separado, no a través de BlueBUS. También está disponible para WIDE. La alimentación solar Solemyo está destinada a los modelos BAR compatibles; WIDE no la admite. Elija el sistema solar concreto según el modelo y su central de control. El control con el móvil es una ampliación independiente adicional que depende del módulo utilizado.
Las barreras utilizan motores de 24 V, lo que permite utilizarlas también en funcionamiento casi continuo. Las barreras cuentan con protección amperométrica. Cuando el brazo de la barrera choca con un obstáculo, aumenta el consumo de corriente y la central de control detecta el impacto. Tras detectar el obstáculo, el brazo puede detenerse o volver a la posición abierta (según la configuración).
Kits con descuento
Ofrecemos barreras en kits a precio reducido. Además de la propia barrera y el brazo, incluyen accesorios como, por ejemplo: receptor, mando a distancia, fotocélulas y lámpara de señalización. El kit también incluye goma antichoque para el brazo y, en el caso de los kits con dos brazos, también incluye un acoplamiento para estos brazos.
Los kits se clasifican principalmente según la longitud del brazo y la barrera correspondiente, que será la encargada de elevarlo. Los brazos están disponibles en longitudes de 3, 4 y 5 metros, pero gracias al acoplamiento original se puede combinar la longitud total hasta alcanzar 9 metros. Las barreras se clasifican según la fuerza, la velocidad de elevación del brazo y los ciclos, que realiza por hora.
Longitud del brazo y paso libre
La longitud del brazo no es igual al paso libre. El paso libre es el ancho disponible para el vehículo cuando la barrera está abierta. Mida primero el ancho de paso necesario y, a continuación, elija el brazo y la barrera según el esquema de montaje.
| Modelo | Paso libre según el manual | Brazo incluido en el kit (longitud nominal) | Kits disponibles |
|---|---|---|---|
| WIDE S | Según la instalación* | 4 m | Kit de 4 m |
| WIDE M | Según la instalación* | 4 m | Kit de 4 m |
| WIDE L | Según la instalación* | 5 / 6 / 7 m | Kit de 5 m Kit de 6 m Kit de 7 m |
| S-BAR | hasta 4 m | 4 m | Kit de 4 m |
| M3BAR | 2,32 - 2,82 m | 3 m | Kit de 3 m |
| M5BAR | 3,17 - 4,82 m | 4 / 5 m | Kit de 4 m Kit de 5 m |
| M7BAR | 5 - 7 m | 6 / 7 m | Kit de 6 m Kit de 7 m |
| L-BAR (L9BAR) | 7 - 9 m | 8 / 9 m | Kit de 8 m Kit de 9 m |
* En WIDE se indica la longitud nominal del brazo incluido en el kit, no el ancho libre garantizado. El paso libre depende de la ubicación de la carcasa y de la fijación del brazo. Para M-Bar/L-Bar se indican los rangos especificados en los manuales de M3BAR, M5BAR, M7BAR y L9BAR. Los accesorios instalados en el brazo pueden limitar la longitud útil.
Por ejemplo, el brazo NICE XBA15 tiene una longitud física de 3 150 mm. Para M3BAR, el manual indica un paso libre máximo de 2,82 m. Por tanto, la designación del kit «3 m» no significa automáticamente que haya 3 m de paso libre.
Si tiene requisitos específicos, podemos adaptar los kits a sus necesidades.
Nuestra oferta de barreras y rampas
En nuestra tienda encontrará barreras y brazos también por separado, para que pueda configurar el conjunto a su gusto. No obstante, debe comprobar la compatibilidad de las distintas piezas; estaremos encantados de asesorarle. También ofrecemos asistencia técnica..
Además, en nuestra tienda encontrará otros accesorios para barreras, como, por ejemplo: soporte para el brazo, soporte abatible, barrera inferior de aluminio para el brazo o articulación plegable para brazos para espacios bajos.
Para espacios bajos: articulación plegable WIA11 es para WIDE M, XBA11 para M3BAR y M5BAR. Antes de elegir, hay que medir la altura del techo. En el caso de los soportes y las barandillas inferiores, compruebe la combinación permitida con el brazo y su equilibrado.
Una categoría aparte es la seguridad. Las barreras NICE tienen detección de obstáculos integrada, por lo que, al chocar con un obstáculo, el brazo retrocede inmediatamente.
Para mayor seguridad, la barrera también puede incluir fotocélulas de seguridad, gomas protectoras o diversos dispositivos de señalización balizas, semáforos y luces. Un accesorio recomendado son las pegatinas reflectantes, que se pegan directamente al brazo de la barrera. Así aumenta la visibilidad del propio brazo y se evitan los frecuentes golpes contra él.
El semáforo externo se puede conectar a WIDE y BAR. La unidad integrada XBA8 en la cubierta superior está diseñada para M-Bar y L-Bar. Para el semáforo externo, hay que elegir la tensión, la potencia y la conexión correctas según la unidad de control.
Un golpe fuerte contra el brazo puede dañarlo. En algunos modelos, se puede equipar el brazo con un soporte abatible que ayuda a limitar los daños en la barrera en caso de impacto.
- NICE WIA10 - soporte para abatir lateralmente el brazo para WIDE S y WIDE M, con brazo de hasta 4 m.
- NICE XBA10 - soporte para abatir lateralmente el brazo para M3BAR y M5BAR, con brazo de hasta 4 m.
Es un accesorio opcional. No se trata de un desprendimiento automático estándar del brazo en todas las barreras.
Una ampliación popular de la barrera es el detector magnético de metales. Este puede detectar las partes metálicas del coche y, a continuación, enviar una orden a la barrera. El resultado puede ser un sistema totalmente automatizado que abra la barrera al detectar un coche, o un contador de vehículos en plazas de aparcamiento que contabilice las entradas y salidas.
Para las unidades compatibles M-Bar y L-Bar, ofrecemos los detectores LP21 y LP22 y kit para fabricar un bucle inductivo. El detector en sí detecta el vehículo. Para contar las plazas libres o controlar el paso alterno con semáforos, también se necesita un sistema de control adecuado.
Opciones de control de la barrera
La barrera es un dispositivo electrónico que suele controlarse con un mando a distancia. Se puede comprar y programar en cualquier momento. También se puede borrar fácilmente. El receptor de la barrera puede funcionar con cientos de mandos (por ejemplo, el receptor NICE OXIBD tiene memoria para 1024 códigos).
Mandos y receptores de nuestra oferta
Para el control habitual, puede elegir entre varias gamas de NICE con código evolutivo. La compatibilidad con el receptor y su codificación es determinante, igual que en los automatismos Robus.
| Uso | Mando y receptor |
|---|---|
| FloR y Era FloR | FLO2R-S y FLO2RE: 2 canales. FLO4R-S y FLO4RE: 4 canales. |
| Era One | ON2E: 2 canales. ON4E: 4 canales. ON9E: 9 canales. |
| Era INTI | Mandos de dos canales en los colores: INTI2 negro, INTI2Y amarillo, INTI2L rosa, INTI2B azul, INTI2R rojo, INTI2G verde. |
| MYGO | MYGO2, MYGO4 o MYGO8: 2, 4 u 8 canales. |
| Comunicación bidireccional | ON3EBD + OXIBD |
| Mayor alcance de radio | ON3ELR + OXILR. LoRa requiere un receptor OXILR. El alcance depende del entorno y de la antena. |
También está disponible un kit para añadir un receptor externo INTIKIT con receptor y mandos INTI.
La frecuencia y el código variable por sí solos no garantizan la compatibilidad. Si va a comprar un mando adicional para una barrera existente, puede enviarnos la referencia o una foto del receptor.
También están disponibles todas las demás opciones de control: teclados, lectores de tarjetas, pulsadores inalámbricos para la pared o la garita, temporizadores automáticos, interruptores de llave o control desde el móvil. Otra ventaja de las barreras Nice es la entrada para dispositivos externos de otros fabricantes.
El teclado puede controlar hasta 3 dispositivos. Es muy fácil de usar: basta con introducir en el teclado un código numérico personal de 4 a 8 dígitos.
Los lectores de tarjetas son una opción de control muy popular. Solo hay que acercar al lector una tarjeta sin contacto o llavero y la barrera se abrirá.
Los pulsadores inalámbricos funcionan como mandos a distancia. Los pulsadores son adecuados para instalarse en un lugar fijo, por ejemplo, en la pared junto al interruptor de la luz.
Si quiere abrir y cerrar la barrera a horas concretas, los temporizadores automáticos. Envían una orden a la barrera según la hora programada.
Para control desde el móvil se utiliza un módulo GSM o soluciones modernas a través de un módulo Wi-Fi. El GSM es un dispositivo al que se conecta una tarjeta SIM telefónica convencional con un número propio. Al llamar a ese número, el módulo GSM envía una orden a la unidad de control y levanta la barrera (o abre la puerta).
El módulo Wi-Fi también es un dispositivo que se conecta a la unidad de control y le transmite las órdenes. El módulo Wi-Fi funciona mediante una aplicación móvil e Internet, pero debe estar dentro del alcance de su propia red (doméstica) Wi-Fi.
La barrera es un dispositivo irreversible, es decir, queda bloqueado cuando está cerrado. En la práctica, esto significa que no podrá forzar la barrera con la mano.. El paquete incluye una llave de desbloqueo que libera el mecanismo; después, podrá levantar la barrera fácilmente. Se utiliza principalmente en caso de corte del suministro eléctrico.

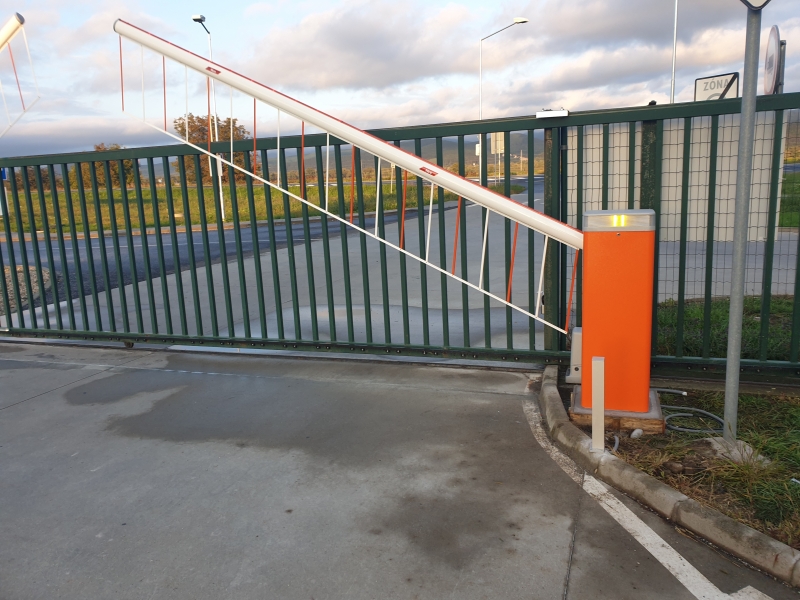

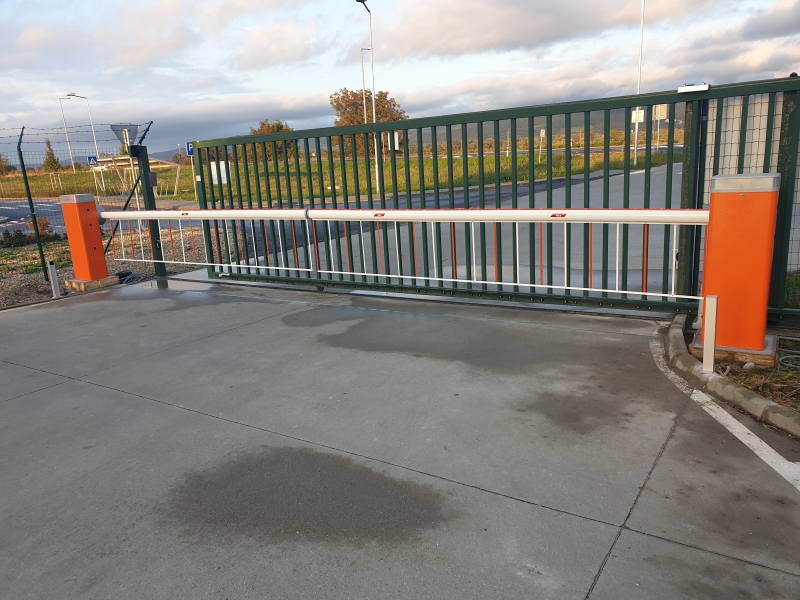

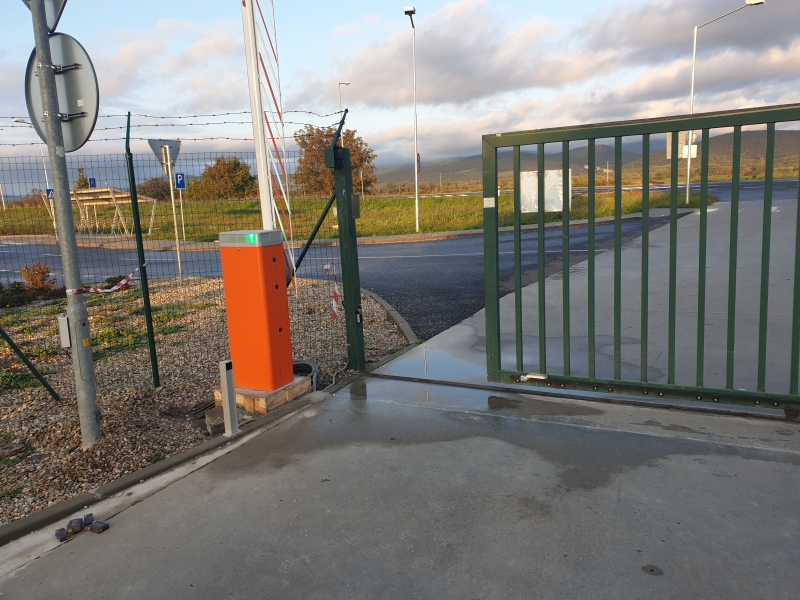

Ejemplo de instalación
Con el pedido recibirá un manual completo con dibujos y esquemas.
Presentación en vídeo de la barrera Nice Wide
En el sencillo vídeo de presentación de la barrera Nice Wide podrá ver cómo funciona la barrera y de qué está compuesta, además de algunos detalles, como: llave de desbloqueo; función antimpacto, que hace que la barrera retroceda al detectar un obstáculo; articulación plegable; posibilidad de alargar el brazo y otros.
Si tiene más preguntas sobre las barreras o necesita ayuda para elegir el equipo adecuado, no dude en ponerse en contacto con nosotros por correo electrónico en [email protected]
Preparación de obra para barreras
Se recomienda fijar la barrera a una base de hormigón, idealmente por debajo de la profundidad de las heladas, es decir, aproximadamente 80cm, según la zona. Cada barrera incluye una placa de montaje de acero galvanizado. La placa sirve para anclar la barrera. Encontrará las dimensiones de cada placa en la ficha del producto:
- NICE SIA1 - placa de cimentación para barreras WIDE S, WIDE M y S-BAR
- NICE SIA2 - placa de cimentación para la barrera NICE WIDE L
- NICE XBA16 - placa de cimentación para la barrera M-BAR
- NICE XBA17 - placa de cimentación para la barrera L-BAR
La placa de montaje tiene una abertura para pasar el cableado. En este punto, hay que preparar una alimentación de 220 V, idealmente con un disyuntor independiente de 6 A. Recomendamos separar los cables de baja tensión de la alimentación de 220 V.
Base de montaje para barreras NICE WIDE

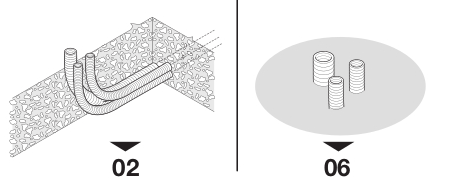

01. Elija los pasos según el estado de la base
Determine dónde se instalarán la barrera y los distintos componentes del sistema.
- Si aún no tiene una base de hormigón, empiece por el paso 02.
- Si ya tiene hecha la base de hormigón, continúe con el paso 06.
02. Prepare la excavación y los tubos corrugados para los cables
Excave un hoyo para la cimentación y prepare los tubos protectores para los cables eléctricos. Encontrará los tipos de cable en la tabla de cableado que aparece más abajo.
03. Fije los anclajes a la placa de montaje
Fije cuatro anclajes a la placa de montaje. Asegure cada uno con una tuerca por encima de la placa y otra por debajo.
Importante: Enrosque la tuerca inferior hasta el final de la rosca.
04. Fije la placa de montaje con hormigón
Rellene la excavación con hormigón y coloque la placa de montaje con los anclajes.
Importante: Antes de que fragüe el hormigón, compruebe con un nivel que la placa de montaje esté perfectamente horizontal.

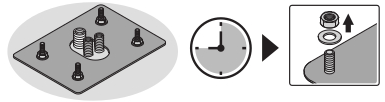

05. Deje que el hormigón se endurezca
Espere a que el hormigón se endurezca. El fabricante recomienda, por lo general, al menos dos semanas. A continuación, desenrosque las cuatro tuercas superiores de los anclajes.

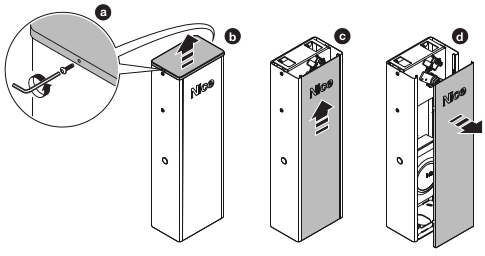

06. Prepare y fije la carcasa de la barrera
- a/b: Desenrosque los tornillos y retire la cubierta superior.
- c/d: Retire la puerta de la carcasa.

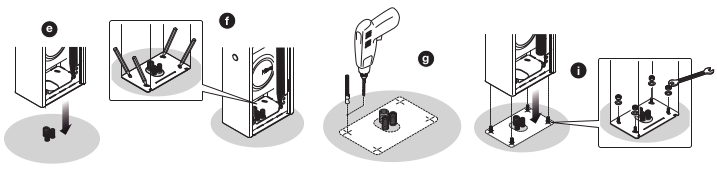

Anclaje sobre una cimentación de hormigón ya ejecutada: El siguiente procedimiento con taladrado está pensado para el montaje con anclajes de expansión, no para una placa con los anclajes ya hormigonados de los pasos 03 a 05.
- e/f: Coloque la carcasa en su sitio y marque los puntos de anclaje a través de los orificios de montaje.
- g: Taladre orificios en la superficie en los puntos marcados.
- h: Inserte cuatro anclajes de expansión. No se incluyen en el suministro.
- i: Coloque la carcasa y fíjela con tuercas y arandelas. Con este método de anclaje, las tuercas y las arandelas no se incluyen en el suministro.

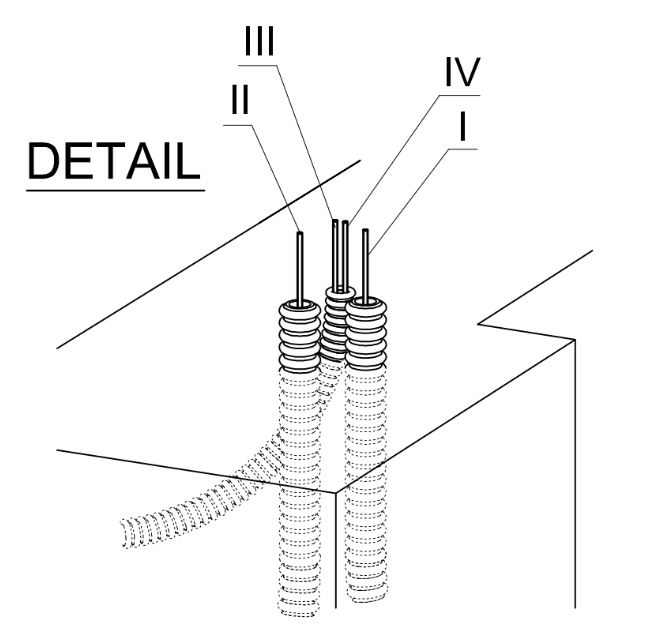

El resto del cableado depende de los accesorios elegidos; el caso más habitual es el siguiente:
| Conexión | Nice WIDE | Nice BAR |
|---|---|---|
| I - alimentación (230 V) | 1 ud. 3x1,5mm2 | 1 ud. 3x1,5mm2 |
| II - conexión de la fotocélula izquierda | 1 ud. 2x0,25mm2 | 1 ud. 2x0,5mm2 |
| III - conexión de la fotocélula derecha | 1 ud. 4x0,25mm2 | 1 ud. 2x0,5mm2 |
| IV - conexión de la lámpara de señalización | 1 ud. 2x0,5mm2 1 ud. RG58 apantallado (o cable coaxial de 50 ohmios |
1 ud. 2x0,5mm2 1 ud. RG58 apantallado (o cable coaxial de 50 ohmios |

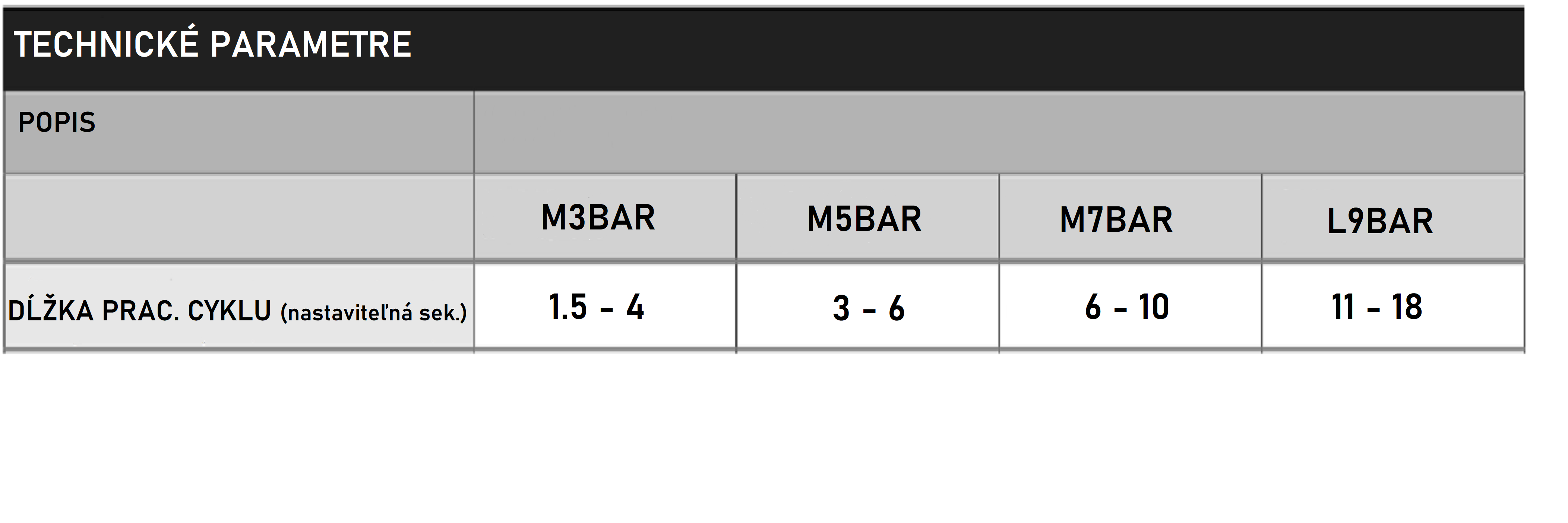

Velocidad de las barreras
En el vídeo puede comparar la velocidad de las barreras M5-BAR y L-BAR.
Le ayudaremos a elegir la solución adecuada
Envíenos la anchura del paso, el número aproximado de aperturas por hora y cómo desea accionar la barrera. También puede enviarnos una foto de la entrada o un sencillo croquis. Estaremos encantados de ayudarle a elegir la barrera y los accesorios adecuados.
