NICE TITAN TTN6024HS - motor individual para puertas batientes de hasta 6 m/450 kg por hoja
| Disponibilidad de productos: | hasta 3 días | Enviamos los productos normalmente en un plazo de 3 días. |
|---|
hasta 3 días
519,67 € con IVA
| Peso |
|---|
| 12 kg |

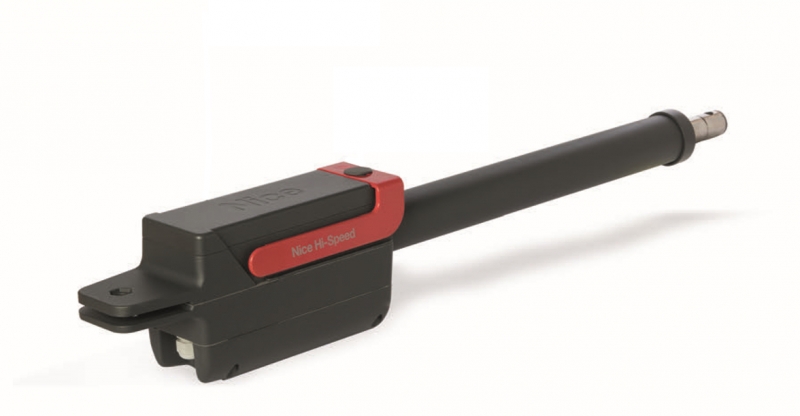

Descripción del producto NICE TITAN TTN6024HS - motor individual para puertas batientes de hasta 6 m/450 kg por hoja
NICE TITAN TTN6024HS es un accionador lineal rápido independiente para una hoja de puerta. El motor tiene 24 V DC y un encoder magnético; no incluye unidad de control. Se conecta a NICE MC824HR30. Para una puerta de dos hojas se necesitan dos motores y una única unidad de control central correctamente conectada.
Se trata de un accionador irreversible con un cómodo desbloqueo mediante llave en la parte superior. La apertura a 90° tarda aproximadamente unos 19 segundos en una instalación típica, sin contar el arranque ni la desaceleración; el tiempo real depende de las dimensiones de montaje, los ajustes y la carga. Los límites de 6 m y 450 kg se evalúan conjuntamente según el gráfico de uso.
Unidad de control y accesorios compatibles
El encoder magnético ayuda a la unidad de control a seguir la posición de la hoja y detectar obstáculos. El aprendizaje automático de posiciones, la desaceleración en ambos sentidos, el control mediante tres botones y el ajuste de fuerza están a cargo de MC824HR30 con placa MCA1R30. La unidad de control utiliza una tecnología doble para detectar obstáculos. La seguridad debe comprobarse en la puerta completa.
| Qué | Por qué | Tipo |
|---|---|---|
| Unidad de control | Controla uno o dos motores TTN6024HS y sus encoders magnéticos. | |
| Fotocélulas | Protección del paso. BlueBUS es la conexión de los accesorios a la unidad de control, no el cable de alimentación del motor. | |
| Luz intermitente | Señalización del movimiento desde la salida FLASH. | |
| Receptor y mando | La unidad de control incluye un receptor enchufable; el motor independiente no incluye receptor ni transmisor compatible. | |
| Cerradura eléctrica | Es obligatoria si la hoja mide más de 3 m. Elija la versión vertical u horizontal según la puerta. |
|
| Alimentación de reserva | Funcionamiento en caso de corte del suministro eléctrico; elija el modelo según el conector y la versión de la unidad de control. | |
| Kit solar | Alimentación alternativa, previa evaluación del consumo, el número de ciclos y las condiciones de insolación. |
TTN6024HS utiliza la unidad MC824H, actualmente MC824HR30; MC824L no es un sustituto adecuado. Utilice la referencia exacta MC824HR30 y la configuración para el motor irreversible TTN6024HS.

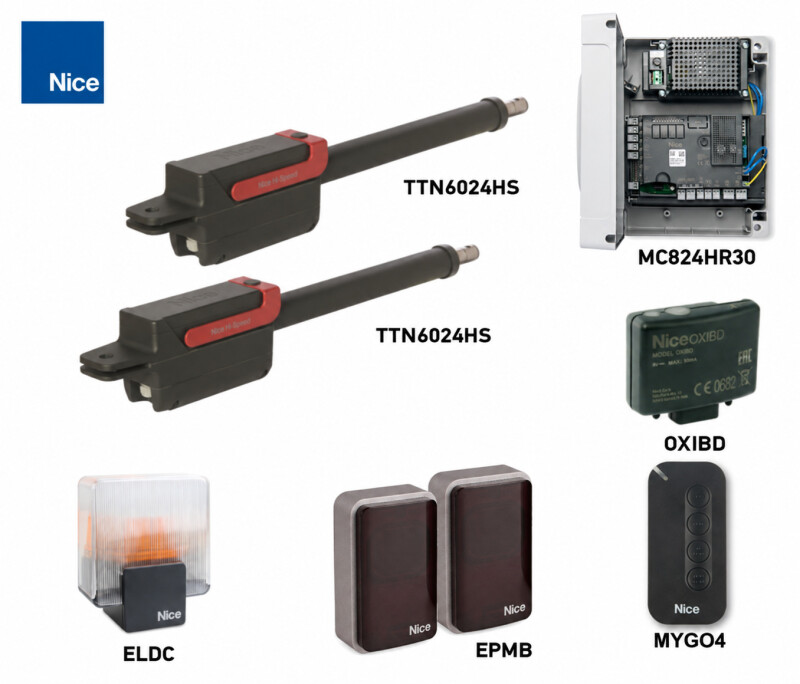

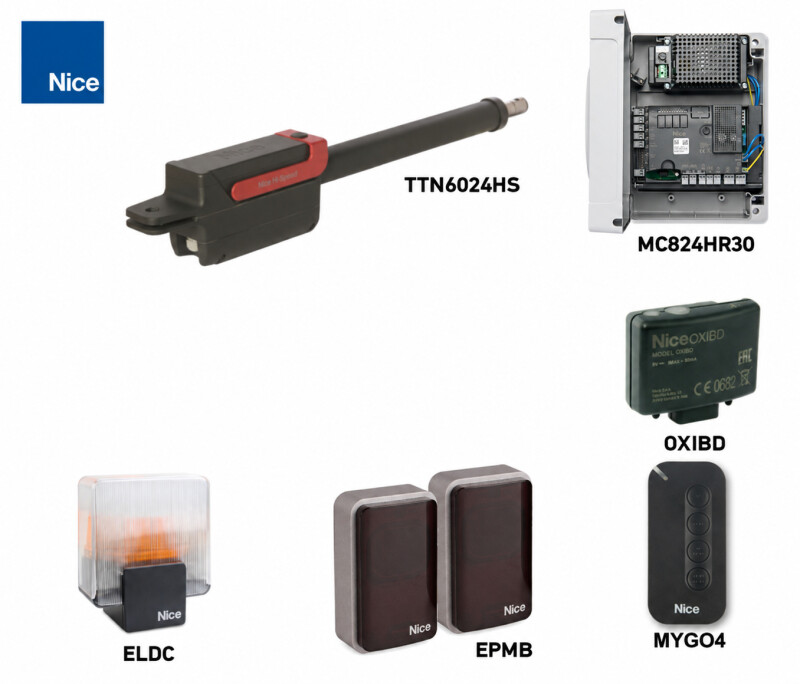

Kits para una o dos hojas
Todos los kits TITAN indicados incluyen MC824HR30, receptor OXIBD y mando MYGO4. Las versiones con fotocélulas incluyen EPMB; las versiones con accesorios también incluyen la luz intermitente ELDC. Los límites se aplican siempre a una hoja y un motor.
| Una hoja | Motor independiente | Dos hojas |
|---|---|---|
| Kit básico Con fotocélulas Con accesorios  | 1 × TTN6024HS 24 V DC Encoder magnético Sin unidad de control  | Kit básico Con fotocélulas Con accesorios  |
Contenido del accionamiento individual
El paquete incluye un motor TTN6024HS, un soporte de montaje delantero y otro trasero, y llaves de desbloqueo. La unidad de control, el receptor, los mandos, las fotocélulas, la luz de señalización y la batería de reserva se eligen por separado o en el kit correspondiente. La fijación al soporte estructural debe adaptarse a la puerta concreta.
Longitud, peso y aptitud de la hoja
Para elegir el motor, hay que conocer la longitud y el peso de la hoja, la resistencia al movimiento, la posición de las bisagras y el efecto del viento. La hoja debe ser rígida, estar bien colgada y poder moverse manualmente con suavidad a lo largo de todo el recorrido.
| Parámetro | Límite individual |
|---|---|
| Longitud de una hoja | Máximo 6 m |
| Peso de una hoja | Máximo 450 kg; el peso admisible disminuye a medida que aumenta la longitud de la hoja |

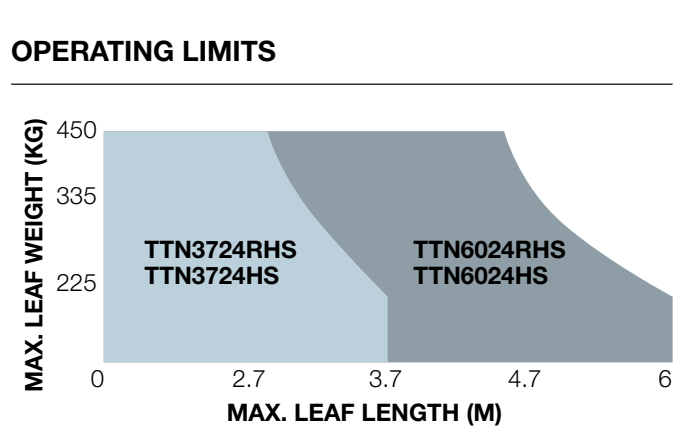

Los valores de 6 m y 450 kg no son aplicables simultáneamente. En el gráfico siguiente, el TTN6024HS corresponde a la zona más oscura identificada con este modelo. El eje horizontal indica la longitud de la hoja en metros y el vertical, su peso en kilogramos; la combinación debe quedar dentro de la zona permitida.
Para hojas de más de 3 m se necesita una cerradura eléctrica, por ejemplo NICE PLA10 o NICE PLA11. Elija la orientación en función de la puerta; el esquema de conexión a ELS se encuentra en la tabla de salidas.
La altura y la forma de la hoja, el revestimiento ciego, el viento fuerte y la resistencia al movimiento pueden reducir considerablemente la carga admisible. Antes de elegir una hoja larga o pesada, póngase en contacto con nosotros indicándonos sus dimensiones, peso, tipo de revestimiento y uso previsto. Dos motores no modifican el límite de peso de una hoja.
Montaje del motor y fijación de los soportes
Encargue el montaje, la conexión y la puesta en marcha a un instalador cualificado. Antes de trabajar, desconecte todas las fuentes de alimentación, incluida la batería. El motor y el soporte delantero no deben apoyarse en un revestimiento débil de la puerta; el anclaje debe transmitir las fuerzas a la estructura portante.
Dimensiones A/B, espacio y topes
| Condición | Requisito |
|---|---|

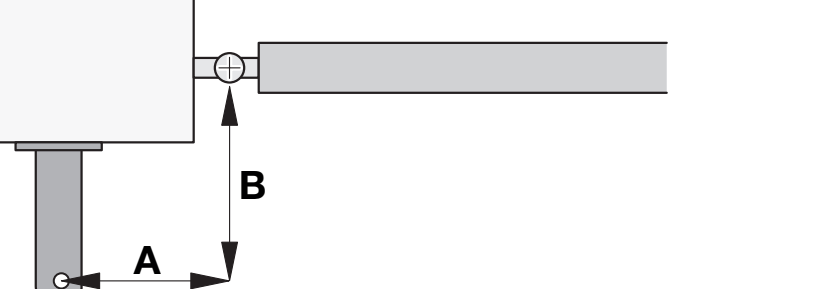

| Geometría para 100° | A = 200 mm, B = 280 mm según el dibujo. |
| Geometría para 115° | A = 280 mm, B = 280 mm. A/B son las distancias desde el eje de la bisagra, según la ilustración; no son las dimensiones de la sección del pilar. |
| Fijación | Fije el soporte trasero a una base sólida y el delantero al marco portante de la hoja. El motor debe quedar nivelado horizontalmente y los pasadores deben girar libremente. |
| Carrera | 680 mm; longitud de montaje L de 1 030 a 1 710 mm, según la posición del pistón. Compruebe todo el recorrido para que la geometría no fuerce el motor más allá de su carrera. |
| Altura de montaje en posición baja | Mínimo 110 mm sobre el terreno. Deje espacio para el acceso, el desbloqueo y la protección frente al agua y la suciedad. |
| Topes | Instale topes mecánicos rígidos para detener la puerta en las posiciones abierta y cerrada. La memorización de las posiciones no sustituye a una mecánica correcta ni a unos topes resistentes. |
| Espacio | Compruebe el recorrido completo del motor y de la hoja, que la tapa pueda abrirse y que haya acceso a la llave de desbloqueo. |

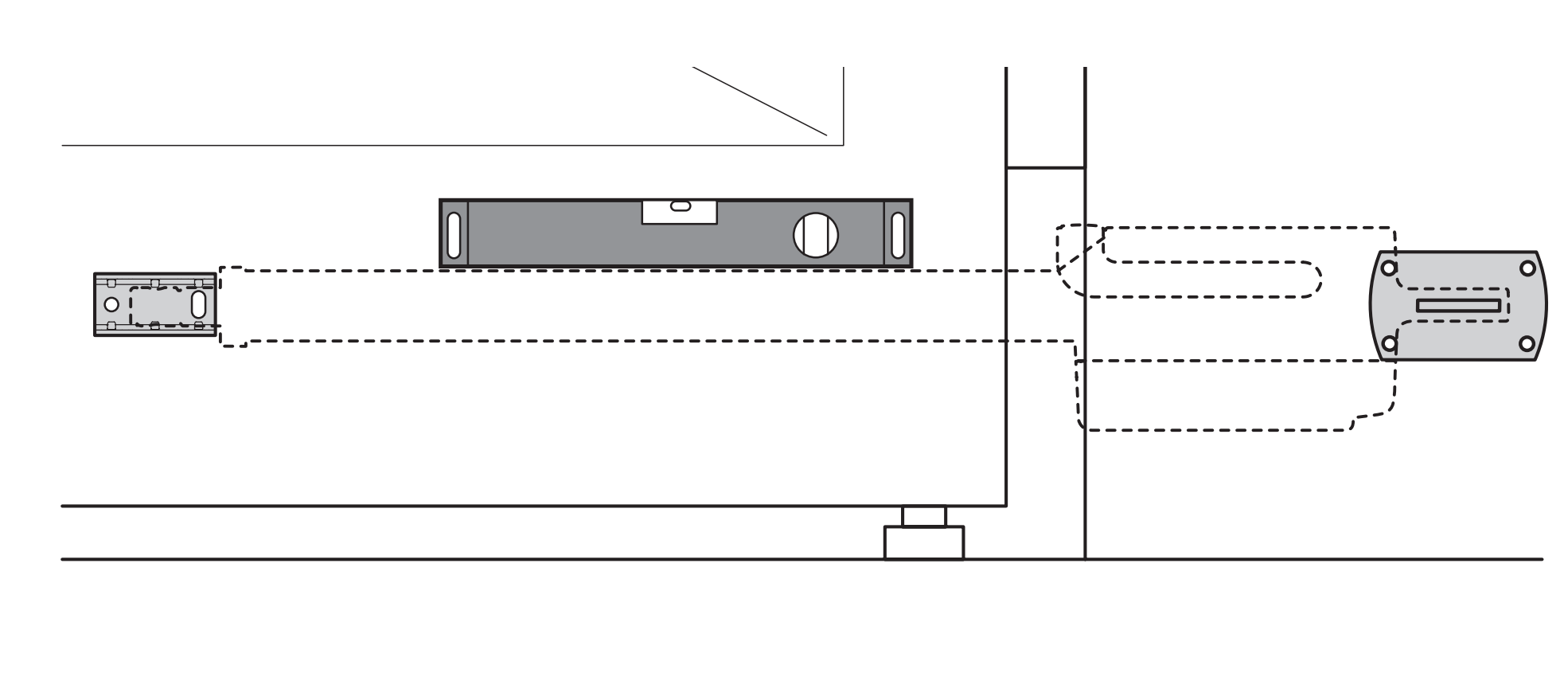

Procedimiento de instalación de los soportes
- Determine la ubicación de los soportes delantero y trasero según la geometría y la apertura deseada. Fije el soporte trasero, compruebe que esté nivelado horizontalmente y cuelgue de él el motor.

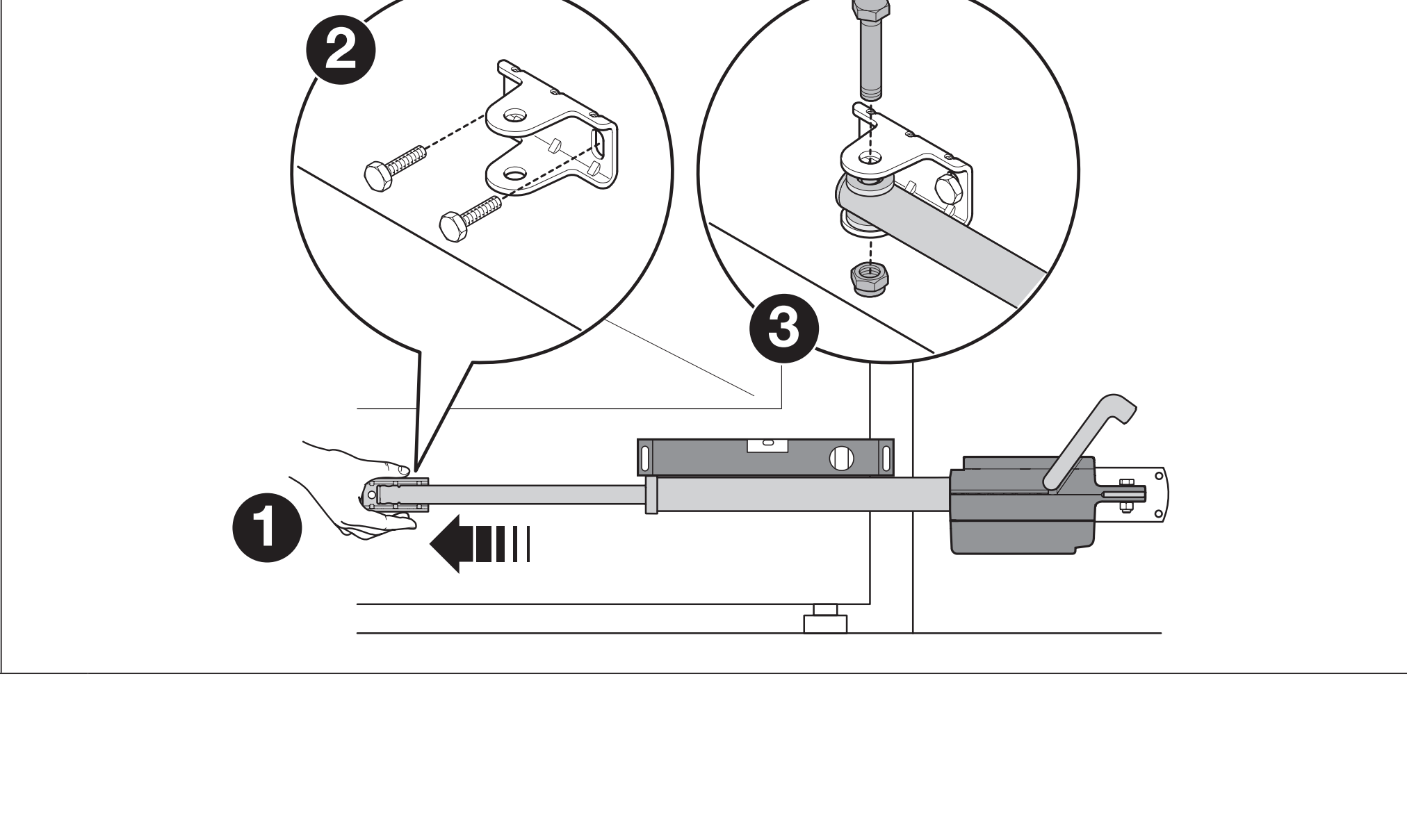

- Desbloquee el motor con la llave. Extienda el pistón por completo y coloque provisionalmente el soporte delantero en la hoja siguiendo el dibujo de montaje.
- Nivele el motor, conecte el pistón al soporte delantero y asegúrelo con el pasador. Mueva manualmente la hoja por todo el recorrido y compruebe que llegue al tope de apertura sin rozamientos ni atascos.
- Desconecte el pistón del soporte delantero, fije el soporte de forma definitiva y vuelva a conectar el motor. Durante la soldadura, el motor no debe estar conectado a la alimentación ni exponerse a la corriente o al calor de soldadura.
- Compruebe los pasadores, las fijaciones y todo el recorrido manual. Antes del aprendizaje, coloque la hoja aproximadamente a mitad del recorrido y bloquee el motor.
Conexión del motor y del encoder magnético
El motor funciona a 24 V DC y no se conecta directamente a 230 V. La alimentación de red corresponde a la unidad de control. El motor tiene dos bornes MOTOR y dos ENCODER; el conductor de protección se conecta a una lengüeta de puesta a tierra independiente.
| Cableado | Conexión y longitud |
|---|---|
| Motor | 3 × 1,5 mm², máximo 10 m: dos conductores del motor y PE. Conecte MOTOR a la salida correspondiente M1 o M2 de la central. |
| Encoder | 2 × 1 mm², máximo 10 m. Conecte ENCODER a la entrada ENC correspondiente del mismo motor. No es necesario respetar la polaridad de ENC. |
| Cable común | El cableado del motor y del encoder puede sustituirse por un único cable 5 × 1,5 mm² de la longitud indicada. El conductor de protección debe reservarse para PE. |
| Una hoja | Conecte el motor a M2 y su encoder a la entrada ENC correspondiente al motor 2. M1 queda libre. |
| Dos hojas | M2 acciona la hoja que se abre primero; M1, la hoja que se cierra primero. Cada motor debe tener asignado correctamente su propio encoder. |
- Con la alimentación desconectada, retire la tapa del motor y afloje el prensaestopas.

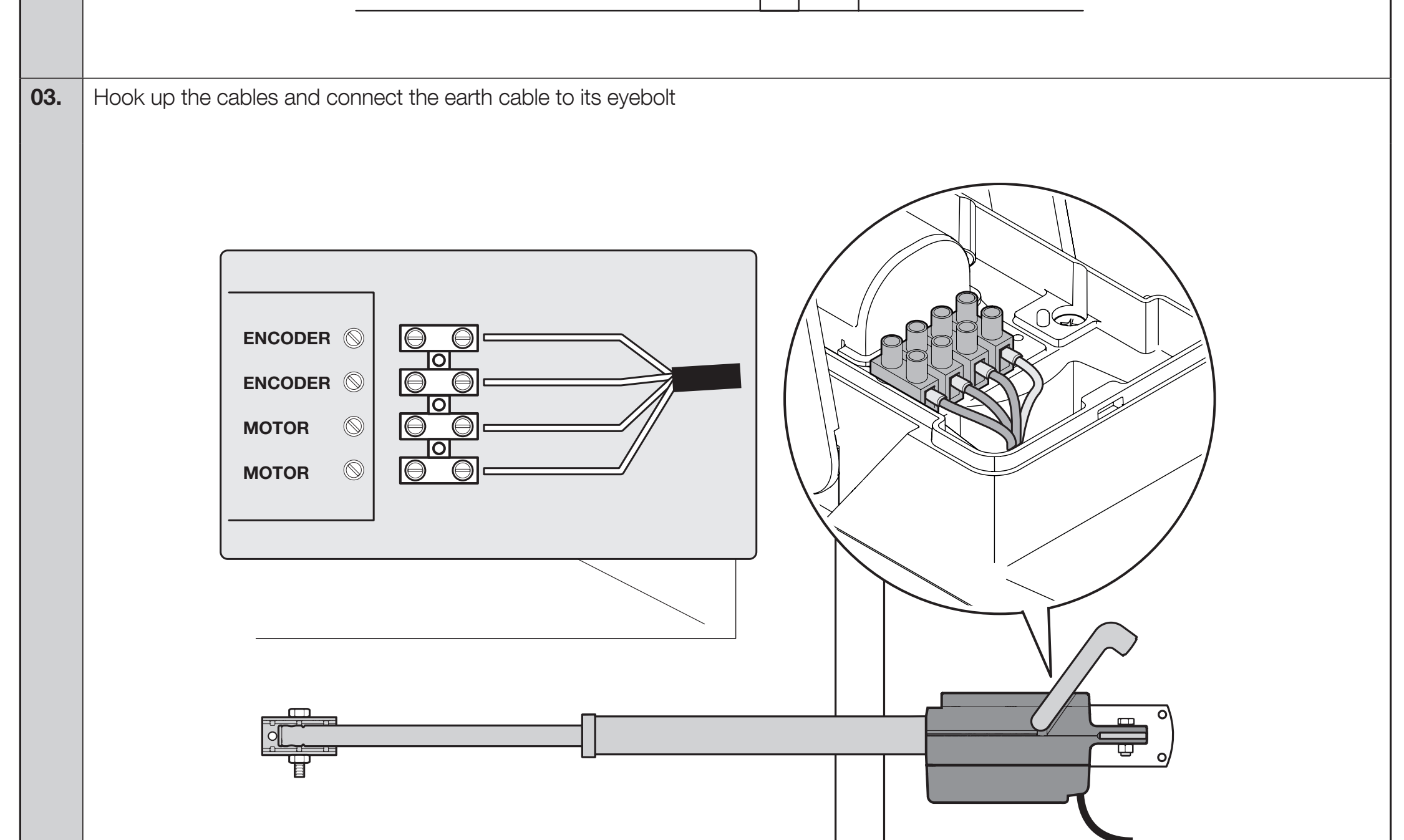

- Pase el cable, conecte los bornes MOTOR y ENCODER según la ilustración y conecte PE a la lengüeta de puesta a tierra. No confunda los conductores del motor con los del encoder.
- Apriete el prensaestopas, compruebe el alivio de tensión y la junta, y vuelva a colocar la tapa. El cable debe tener suficiente holgura durante el movimiento del motor y no debe engancharse.
- En la MC824HR30, compruebe que M/ENC sea el adecuado y seleccione el modelo exacto de motor antes de aprender el recorrido.
Los bornes del motor no tienen un +/− fijo: la centralita cambia la polaridad según el sentido de movimiento. Si el movimiento es en sentido contrario, compruebe el par de conductores del motor después de desconectar las fuentes de alimentación; PE no cambia. La orientación completa de la placa y el esquema están en el esquema de conexiones de la MC824HR30.
Conexión de los accesorios y su polaridad
Los accesorios se conectan a la MC824HR30. El cable del motor TITAN no es BlueBUS. Para la alimentación auxiliar, guíese por las etiquetas STOP y SbS y por el detalle de abajo.

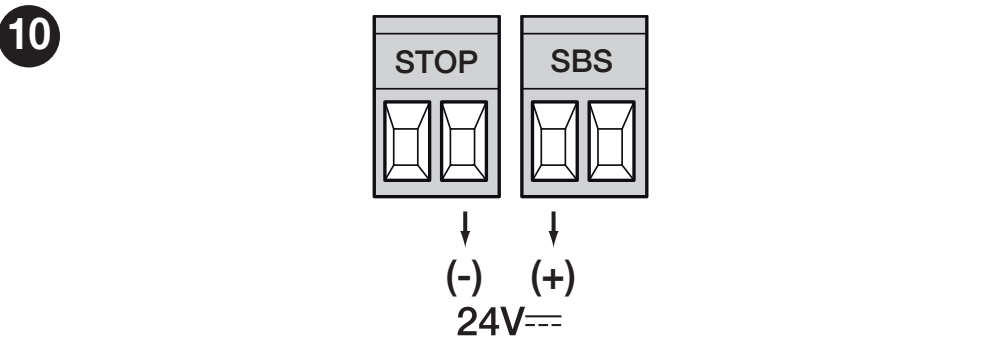

| Conexión | Polaridad y datos eléctricos |
|---|---|
| Alimentación auxiliar | + borne izquierdo del par SbS; − borne derecho del par STOP con las etiquetas orientadas como en la imagen. 24 V CC, −30 % / +50 %, máximo 200 mA. La tensión sigue presente incluso en modo Stand-by. |
| BlueBUS / NICE EPMB | Conexión en paralelo con dos conductores, sin polaridad. 2 × 0,5 mm² hasta 20 m; de 20 a 40 m, 2 × 1 mm². Configure las direcciones de las fotocélulas y repita el aprendizaje de los dispositivos. |
| SbS, OPEN, CLOSE | Contactos de conmutación NO sin tensión. Sin +/−; no conecte tensión externa. |
| STOP | NO, NC o 8,2 kΩ, según la protección de seguridad conectada. El tipo de entrada se detecta durante el aprendizaje; el contacto no tiene polaridad. |

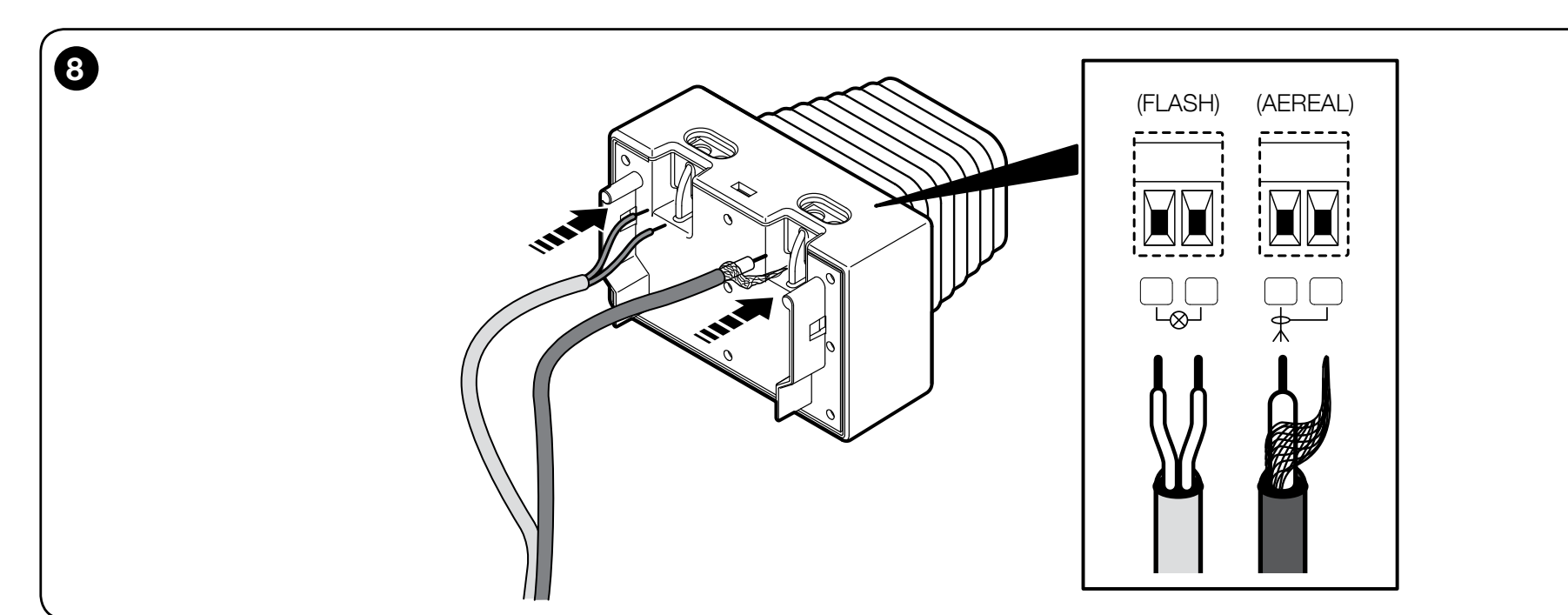

| FLASH / NICE ELDC | Salida para luz de señalización 12 V CC, máximo 21 W. Conecte ELDC mediante su par de bornes FLASH, separado de los bornes de antena AEREAL. En el esquema no se indica +/− en el par de alimentación de ELDC; no traslade aquí la identificación de la salida auxiliar SbS/STOP. |
| ELS / cerradura eléctrica | 12 V CA, máximo 15 VA; sin +/−. Elija PLA10 o PLA11 según la posición mecánica de la cerradura. |
Encontrará la conexión de las demás entradas y salidas en la tabla completa de bornes de la MC824HR30. No puentee las protecciones solo para que la puerta se ponga en marcha.
Primera puesta en marcha con la MC824HR30
Antes de conectar la alimentación, deben estar instalados los soportes y los topes, y completados el cableado del motor, del encoder y de los dispositivos de seguridad. Mantenga despejada toda la zona de la puerta durante los movimientos de aprendizaje.
| Paso | Qué hacer en la centralita |
|---|---|
| 1. Comprobación de las conexiones | Compruebe el motor y su ENC, los conductores de protección, las fotocélulas y STOP. En el caso de una sola hoja, se utiliza M2. |
| 2. Selección del motor | Ajuste el tipo exacto TTN6024HS en el selector Motor Type, según la tabla y la imagen original del selector. La selección se realiza antes de aprender las posiciones finales. |
| 3. Aprendizaje de los dispositivos | Registre los dispositivos BlueBUS y STOP conectados siguiendo el procedimiento de primera puesta en marcha de la MC824HR30. Repita el proceso si añade o retira dispositivos. |
| 4. Aprendizaje de las posiciones | Desbloquee la puerta, coloque las hojas en una posición inicial adecuada y vuelva a bloquearla. Utilice el procedimiento de aprendizaje de posiciones correspondiente al modo seleccionado. Si el sentido o el orden son incorrectos, detenga inmediatamente el aprendizaje. |
| 5. Prueba del conjunto | Compruebe la apertura y el cierre completos, el orden de solapamiento de las hojas, la desaceleración y todos los dispositivos de seguridad. Entregue la puerta solo después de estas comprobaciones. |
Programación y mando a distancia
TITAN TTN6024HS no tiene botones de ajuste propios. Se configura mediante los tres botones de la MC824HR30: OPEN, STOP/SET y CLOSE. El cierre automático, el tiempo de pausa, la fuerza, la velocidad, la desaceleración y el retardo de las hojas se ajustan en la centralita según las necesidades de cada puerta.
| Ajuste | Procedimiento |
|---|---|
| Niveles I y II | Las tablas completas de programación de la MC824HR30 incluyen los rangos, los valores de los LED y los ajustes de fábrica. |
| Fuerza y desaceleración | Aumentar la fuerza no soluciona el rozamiento de la puerta. Después de modificar los ajustes, repita las pruebas de funcionamiento y seguridad. |
| Mandos NICE MYGO4 | Se emparejan en el receptor NICE OXIBD siguiendo el procedimiento de control por radio. El aprendizaje del mando transmisor es independiente del aprendizaje del recorrido. |
| Borrado o restablecimiento | Siga el procedimiento específico de la centralita o del receptor. Restablecer la placa y borrar la memoria de radio son operaciones distintas. |
Funcionamiento durante un corte de suministro eléctrico
Sin batería, desbloquee la puerta con la llave. Para disponer de una reserva automática con la centralita actual, utilice NICE PSS324. La batería se conecta al conector específico de la centralita solo después de completar la instalación, el aprendizaje y las pruebas; no viene incluida con el motor por separado.
Si utiliza NICE PS124 o la PS324 anterior con la MC824HR30 se necesita un reductor NICE CABLA11 y en la placa debe estar Stand-by desactivado (nivel I, L4 = OFF). El reductor por sí solo no basta sin una configuración correcta. Los detalles están en la conexión de la fuente de alimentación de reserva MC824HR30.
Alimentación solar SOLEMYO
NICE SOLEMYO SYKCE30 permite alimentar una instalación adecuada sin conexión a la red, tras evaluar el número diario de ciclos, el consumo de los accesorios y las condiciones de insolación. Para SOLEMYO es necesario activar Stand-by. La alimentación de red y la solar no deben conectarse simultáneamente. Esta configuración difiere de la utilizada con PS124/PS324 y CABLA11.
Solución de problemas
| Síntoma | Qué comprobar |
|---|---|
| El motor no se mueve | La alimentación y las señales de la central de control, el bloqueo del mecanismo, la conexión MOTOR y el ENC correspondiente. Utilice el diagnóstico de MC824HR30. |
| Durante el aprendizaje se mueve en sentido contrario | Detenga el aprendizaje. Con todas las fuentes de alimentación desconectadas, compruebe los cables del motor y el modelo seleccionado; el conductor de protección debe permanecer conectado a PE. |
| Se detiene o retrocede | Compruebe primero manualmente la mecánica, la geometría y los topes. A continuación, compruebe las entradas de seguridad y el encoder correspondiente. Aumentar la fuerza no soluciona la resistencia mecánica. |
| Las hojas se solapan de forma incorrecta | La asignación de M1/M2, sus ENC y el retardo de apertura/cierre según el solapamiento. Repita el aprendizaje necesario. |
| El botón funciona, pero el mando no | Compruebe el transmisor, la batería y la memoria del receptor de radio según las instrucciones de emparejamiento de mandos. |
| No funciona cuando falla la red eléctrica | El estado y la conexión de la batería; con PS124/PS324, compruebe también CABLA11 y que Stand-by esté en OFF. Compruebe las condiciones de la alimentación de reserva. |

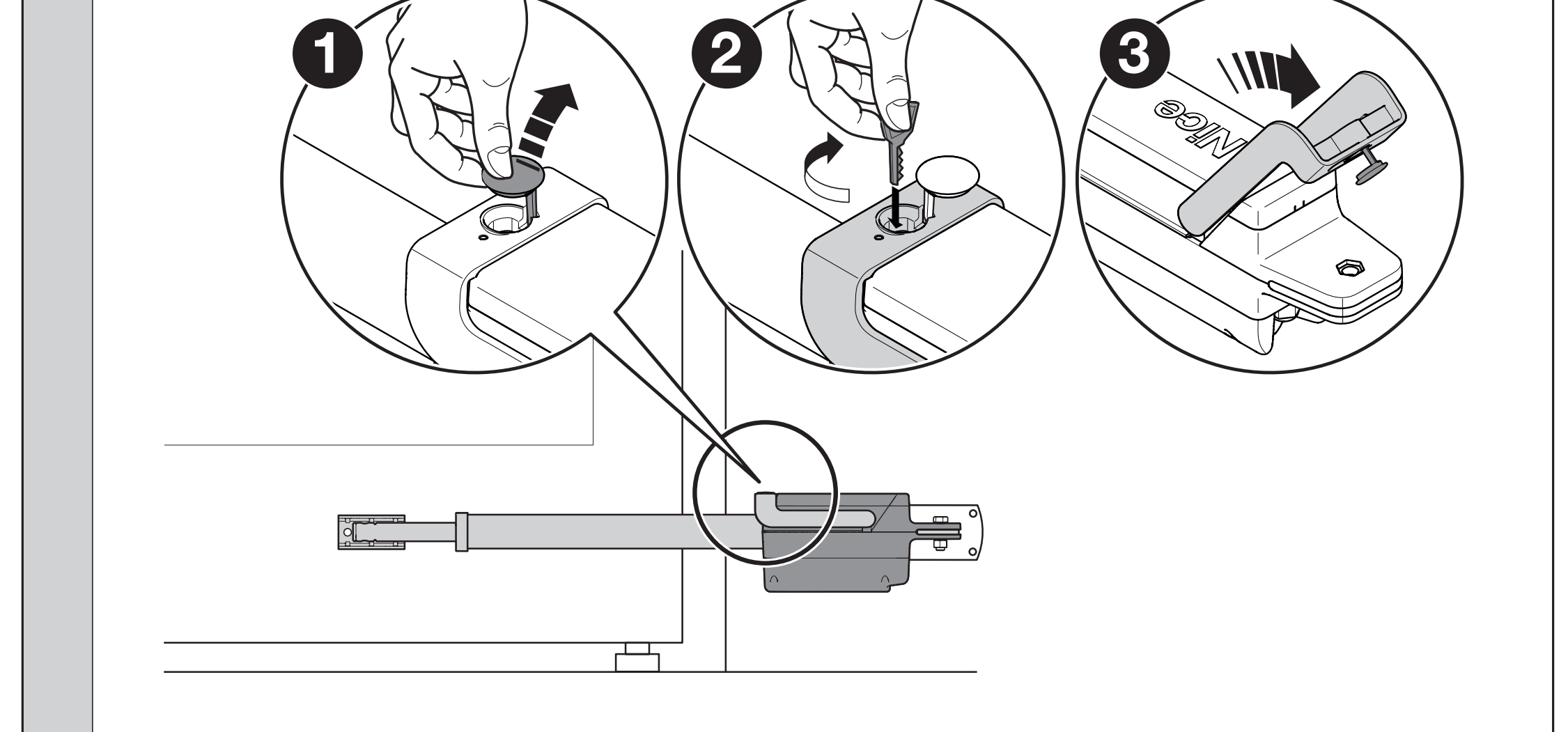

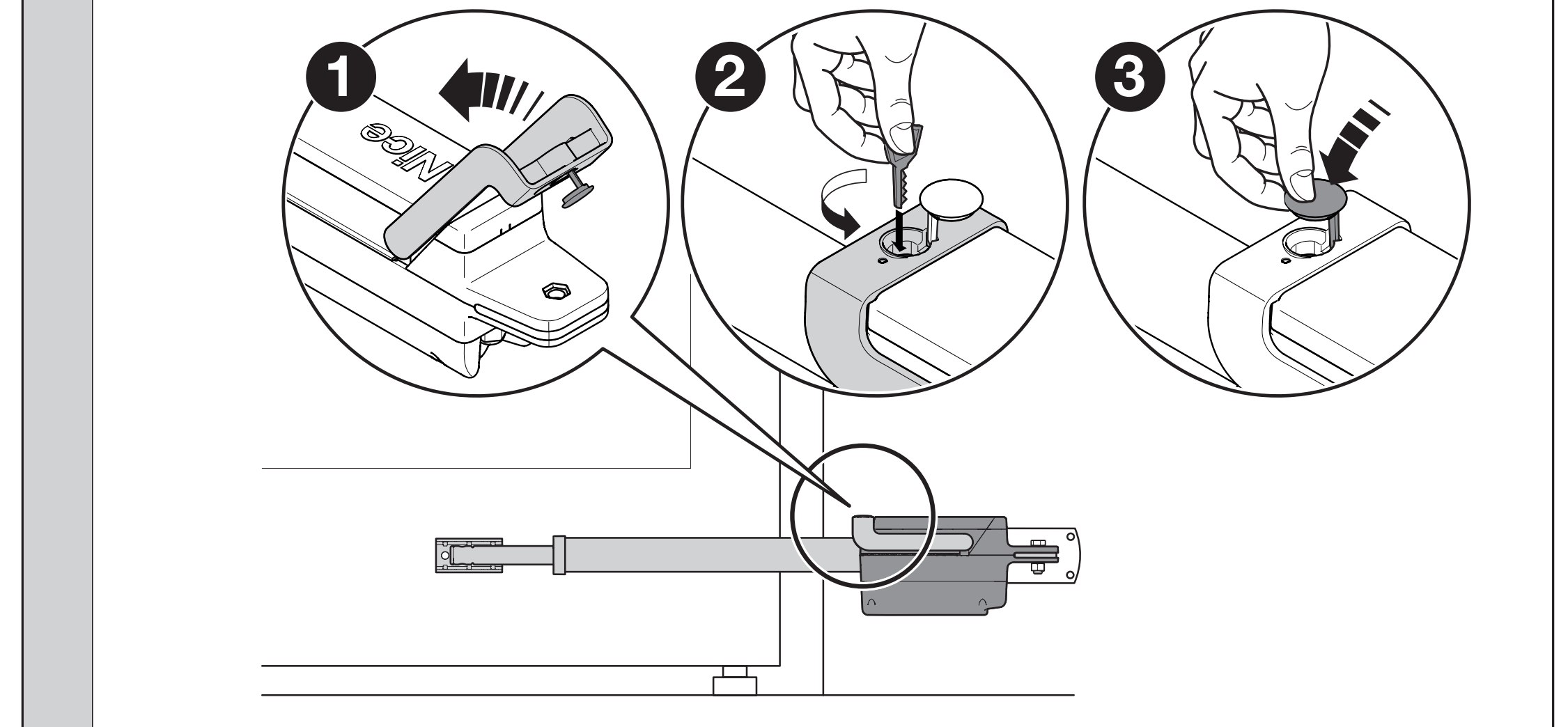

Desbloqueo y bloqueo manuales
- Detenga el movimiento y asegure la hoja para evitar que se mueva por sí sola. Retire la tapa de goma del mecanismo de desbloqueo.
- Introduzca la llave y gírela 90° en el sentido de las agujas del reloj. Ahora se puede abrir o cerrar la hoja manualmente.
- Antes de volver al funcionamiento automático, desplace la hoja aproximadamente hasta la mitad de su recorrido y gire la llave 90° en sentido contrario a las agujas del reloj y cubra la abertura.
- En una cancela de dos hojas, desbloquee o bloquee cada motor por separado.
Prueba de seguridad y entrega
- Con el mecanismo desbloqueado, la hoja debe poder abrirse y cerrarse manualmente con una fuerza máxima de 390 N. Se trata de una prueba del movimiento mecánico, no de la fuerza de impacto admisible sobre una persona.
- Bloquee los motores y compruebe la apertura, el cierre y la parada. Compruebe los topes, el solapamiento de las hojas y que se alcancen las posiciones finales.
- Pruebe por separado las fotocélulas, el STOP, los bordes de seguridad y los demás dispositivos de protección. Cuando la protección se basa en la limitación de fuerza, el instalador debe medir las fuerzas de impacto y verificar la seguridad de la instalación.
- La central de control regula la fuerza del motor; la fuerza máxima indicada para el motor en la tabla técnica no es una fuerza de contacto segura para las personas.
- Entregue la cancela solo después de realizar satisfactoriamente las pruebas y de explicar al propietario su manejo, desbloqueo y mantenimiento. Los niños no deben jugar con los mandos ni en la zona de movimiento de la cancela.
Mantenimiento periódico
Realice una revisión al menos cada 6 meses. Con la alimentación desconectada, compruebe la firmeza de los soportes y los tornillos, la corrosión, el desgaste de los pasadores y las piezas móviles, los cables, los pasacables y las juntas. Sustituya las piezas dañadas; una vez restablecida la alimentación, repita las pruebas funcionales y de seguridad de toda la cancela. No intente solucionar un defecto mecánico aumentando la fuerza.
Características técnicas del TTN6024HS
| Parámetro | Valor |
|---|---|
| Tipo | Actuador lineal irreversible con encoder magnético |
| Alimentación del motor | 24 V DC desde una central de control compatible |
| Unidad de control | MC824H; actualmente MC824HR30 por separado |
| Límites por hoja | 6 m / 450 kg; combinación según el gráfico |
| Velocidad del vástago | 0,027 m/s = 2,7 cm/s |
| Corriente / potencia máximas | 7 A / 150 W |
| Fuerza | 1 900 N |
| Carrera | 680 mm |
| Ciclo de trabajo | Ciclo continuo según el fabricante; la idoneidad de uso debe evaluarse para el conjunto de la cancela y el sistema de control |
| Grado de protección | IP54 |
| Temperatura de funcionamiento | −20 a +55 °C |

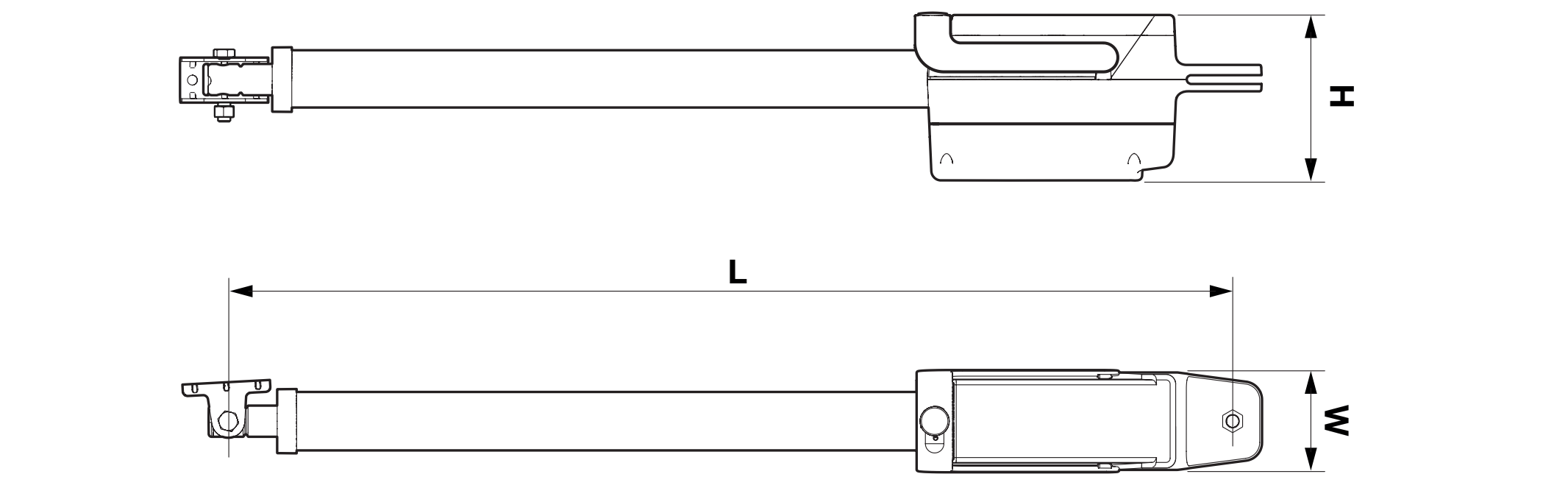

| Dimensiones del cuerpo | 1 080 × 105 × 170 mm |
| Longitud de montaje L | 1 030–1 710 mm, según la extensión del vástago |
| Peso del motor | 9 kg |
La longitud de montaje L indicada en el dibujo y las dimensiones del cuerpo son datos distintos. Al evaluar el espacio disponible, tenga en cuenta también los soportes, el movimiento de la hoja y el acceso a la tapa.
