NICE Spinbus SN6021 - motor independiente para puertas de garaje
| Disponibilidad de productos: | La venta ha finalizado | Lamentablemente, el producto ya no se puede suministrar. Esto no significa que no vuelva a estar disponible nunca, pero actualmente no se prevé volver a comercializarlo. |
|---|
Descripción del producto NICE Spinbus SN6021 - motor independiente para puertas de garaje
¡Sustituto disponible!
El accionamiento Nice NICE Spinbus SN6021 ha sido sustituido por un modelo más reciente NICE SPIDO 600.
Motor NICE Spinbus SN6021 está diseñado para puertas de garaje seccionales de hasta 10,5m2, o puertas de garaje basculantes que sobresalen de hasta 11,8m2, o puertas de garaje basculantes que no sobresalen hasta 9,3m2. ¿Cuál es cuál? Tiene un interruptor mecánico de parada. El motor es irreversible. Características técnicas detalladas ». Descargar el manual ».
(¿Es este motor adecuado para mí?)
Compárelo con otros motores:
| « Motor menos potente | Motor más potente » |
|---|---|
| No lo es. |
|
Este producto, el motor individual para puerta de garaje NICE Spinbus SN6021 (código nuestro NICE-SN6021), incluye:
- electromecánico motor NICE Spinbus SN6021 con unidad de control NICE SNA20R10 (anteriormente SNA2, o SNA20). El motor se suministra sin receptor. Al sustituir el motor, puede utilizar su antiguo receptor enchufable, en el que están guardados sus mandos.
- manual de instalación
Con descuento los kits incluyen el motor NICE Spinbus SN6021:
| Kit de motor con accesorios » |
|---|
|
Motor Spinbus SN6021, unidad de control SNA2, receptor SMXI, mando FLO2RE, carril guía SNA30. |
El motor es compacto, seguro y práctico, ideal tanto para uso particular como comercial. Carcasa de plástico resistente con iluminación integrada.
El motor es adecuado para automatizar puertas de garaje con una superficie de hoja de hasta 10,5m2 para una puerta de garaje seccional, 11,8m2 para una puerta de garaje basculante que sobresale, o 9,3m2 para una puerta de garaje basculante que no sobresale. Tipos de puertas de garaje. Los valores son válidos en las condiciones especificadas por el fabricante, como las condiciones meteorológicas, las diferencias de temperatura, la rigidez de la puerta y, sobre todo, su facilidad de movimiento. No siempre es posible conseguirlo ni controlarlo, por lo que recomendamos utilizar el motor NICE Spinbus SN6021 con puertas de garaje cuyos valores no superen el 80 % de estos valores. Consulte el apartado Selección del motor para obtener más información.
Tecnología muy fácil de usar BlueBUS permite alimentar y controlar hasta 6 pares de fotocélulas mediante un cable de dos hilos. El motor también incluye un fusible térmico.
Ajustables: la velocidad,, la fuerza y el tiempo de pausa del cierre automático del motor, entre otras funciones; consulte Programación.
Diagnóstico mediante baliza de señalización.
En caso de corte del suministro eléctrico, es posible desbloquear el motor y mover la puerta manualmente. También es posible conectar al motor una batería de respaldo NICE PS124, que permitirá realizar varias maniobras en caso de corte del suministro eléctrico.
La central de control del motor dispone de una entrada programable, a la que se puede conectar una luz de señalización, un indicador de puerta abierta, una cerradura electromecánica o una cerradura electromagnética.
El motor NICE Spinbus SN6021 es un motor electromecánico adecuado para las condiciones climáticas de Eslovaquia y cumple todas las normas europeas de seguridad.
Accesorios compatibles con el motor NICE Spinbus SN6021
También recomendamos adquirir accesorios opcionales compatibles con el motor o elegir uno de los packs con precio especial:
| Qué | Por qué | Tipo |
|---|---|---|
| Luz de señalización | La luz señaliza el movimiento de la puerta mediante destellos; es adecuada para salidas con poca visibilidad. Además, lleva una antena integrada, que aumenta el alcance del mando. | |
| Fotocélulas | Al cerrar, detectan obstáculos y detienen el movimiento, evitando que la puerta golpee vehículos o personas. | - MoonBUS (MOFB) |
| Emisor |
Para controlar la puerta a distancia. |
- FloR (Flo2R-s, Flo4R-s) |
| Receptor | Necesario para controlar la puerta a distancia. | - OXI - SMXI |
| Antena | Para mejorar el alcance del mando. | - integrada en la luz de señalización LUCYB, MLBT - solo la antena ABFKIT, o ABF |
| Teclado | Si se olvida el mando a distancia o si recibe muchos vehículos o personas y no quiere dar un mando a cada uno ni abrir la puerta usted mismo. | - MOTXR |
Manual del motor NICE Spinbus SN6021
Descargue aquí el manual del motor NICE Spinbus SN6021:
Manual del motor NICE Spinbus SN6021
NICE Spinbus en resumen
NICE Spinbus es una familia de irreversibles motores electromecánicos con engranajes para puertas de garaje. Se suministran con una central de control SNA2. Las centrales de control compatibles son SNA2, o SNA20. Las centrales de control tienen un conector SM para receptores de radio NICE SMXI, o bien NICE OXI. Las conexiones eléctricas de los dispositivos externos (fotocélulas, luz de señalización, etc.) se simplificaron en la familia de motores NICE Spinbus para puertas de garaje mediante el uso de la tecnología BlueBUS, que permite conectar varios dispositivos a un conector común usando un único cable de dos hilos, sin necesidad siquiera de respetar la polaridad. El funcionamiento automático depende del suministro eléctrico, pero, por supuesto, en caso de corte de corriente es posible desbloquear el motorreductor y accionar la puerta manualmente. También es posible adquirir una batería de respaldo NICE PS124, que permite accionar la puerta incluso cuando se interrumpe el suministro eléctrico.
Elección del motor: ¿es el motor NICE Spinbus SN6021 ¿adecuado para mi puerta?
Cada puerta tiene su propio sistema constructivo (seccional, basculante, ...) y superficie y cada motor tiene sus propios límites. En el mercado se encuentran habitualmente los siguientes tipos de puertas:
| Puerta de garaje seccional | Puerta de garaje basculante no saliente * |
|---|---|
 |
 |
| Puerta de garaje basculante saliente | |
| sin muelles* | con muelles |
 |
 |
* Para automatizar una puerta de garaje basculante no saliente o una puerta basculante saliente sin muelles, es necesario instalar en la puerta brazo oscilante NICE SPA5.
Motor NICE Spinbus SN6021 puede utilizarse, si se eligen los accesorios adecuados, con las siguientes superficies y dimensiones de hojas para cada tipo de puerta:
| Seccional | Basculante saliente |
Basculante no saliente |
|
|---|---|---|---|
| máx. 10,5m2 | máx. 11,8m2 | máx. 9,3m2 | |
| Guía de 3m |
2,4m × 4,4m |
2,8m × 4,2m |
2,2m × 4,2m |
| Guía de 4m | 3,4m × 3,1m | 3,5m × 3,4m | 3,2m × 2,9m |
En principio, las dimensiones de la hoja determinan el número máximo de ciclos por hora y también el de ciclos consecutivos; es decir, precisan durante cuánto tiempo puede funcionar el motor. Una fuerza (peso) mayor reduce aún más el número de estos ciclos en términos porcentuales, debido a la mayor carga que soporta el motor, y también determina la velocidad máxima permitida con esa carga. El motor está equipado con un dispositivo (protección térmica) que mide tanto la temperatura del motor como la temperatura ambiente y reduce proporcionalmente el número de ciclos posibles:
| Número de ciclos por hora Número de ciclos consecutivos |
Fuerza necesaria para levantar la hoja* | |||
| Hasta 250N | 250–400N | 400–500N | ||
|---|---|---|---|---|
|
A
|
Hasta 2m |
20 |
14 |
5 |
| 2–2,5m | 15 7 |
10 5 |
4 2 |
|
| 2,5–3m | 12 5 |
8 4 |
3 1 |
|
| 3–3,5m | 10 4 |
7 3 |
2 1 |
|
* 1Kg=9,81N; es decir, la fuerza necesaria para levantar la hoja también puede expresarse en kilogramos dividiéndola entre 9,81. Por ejemplo, 500N equivalen aproximadamente a 51Kg.
Instalación del motor NICE Spinbus SN6021
El modo de instalación del motor varía según las circunstancias de la instalación. Para puertas de hasta 2,5 m de altura se utiliza una guía de 3m; para puertas de hasta 3,5m de altura, una guía de 4m. También es posible colocar la guía sobre soportes fijados al techo o anclarla directamente al techo mediante soportes NICE SNA16.
Cableado La configuración típica ( opcional :
| ) de conexión del motor con los accesorios para cada tipo de puerta | |
|---|---|
 |
|
| Puerta de garaje basculante con saliente* | Puerta de garaje basculante SIN saliente* |
 |
 |
* Para automatizar una puerta de garaje basculante sin saliente o una puerta basculante con saliente sin muelles, es necesario instalar en la puerta brazo oscilante NICE SPA5.
Lista de accesorios
|
|
Lista de cables
| Uso | Tipo | Longitud máx. |
|---|---|---|
| A. Luz intermitente con antena |
2×0,5mm2 |
20m 20m (recomendado: menos de 5m) |
| B. Fotocélulas | 2×0,5mm2 | 30m; más de 30m: 2×1mm2 |
| C. Interruptor de llave | 4×0,5mm2 | 50m (o 2 unidades de 2×0,5mm2) |
| D. Banda de seguridad sensible | 2×0,5mm2 | 30m |
Instalación del motor NICE Spinbus SN6021
La instalación mecánica del motor consta de tres pasos:
- Requisitos previos al montaje
- Montaje del carril guía
- Fijación del motor al carril montado
- Fijación del carril con el motor al techo
0. Requisitos previos al montaje
I. Para instalar el motor se necesita cierto espacio, especialmente para el carril guía. Debe disponer de:
- suficiente longitud en el garaje (C+D) para colocar el motor (aprox. 3,5m para un carril de 3m; aprox. 4,5 m para un carril de 4 m),
- también debe haber una distancia de al menos 4cm y como máximo 40cm entre el punto más alto de la puerta y el techo (A)
- y la distancia máxima entre el carril guía y el techo (B) debería ser de 40cm (puede ser menor; incluso es posible montarlo directamente en el techo).
Consulte la imagen para hacerse una mejor idea:
| II. También se necesita espacio para instalar el cuerpo del motor: | III. En el caso de una puerta de garaje basculante, al abrirla debe haber una separación de al menos 6,5cm y como máximo 30cm entre la parte inferior del carril guía y el punto más alto de la hoja durante el movimiento (E): |
 |
 |
Advertencia: Si no se cumplen las condiciones anteriores, no se puede instalar el motor NICE Spinbus SN6021 o será necesario buscar una solución de anclaje alternativa.
1. Montaje del carril guía
Consulte las instrucciones correspondientes al carril que tiene:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. Fijación del motor al carril montado
| 1. Puede fijar el motor de tres maneras, según cuál sea la posición más adecuada para el espacio disponible. | 2. Fije el motor al cabezal de transmisión mediante los cuatro tornillos 6,3x38 incluidos. |
|---|---|
 |
 |
3. Fijación del carril con el motor al techo
Según las medidas de la distancia entre el carril y el techo y la parte superior de la puerta, marque dos orificios de montaje exactamente en el centro de la puerta. Según el tipo, puede fijar el soporte delantero:
| Se pueden usar remaches en el perfil | Se pueden usar tacos y tornillos para fijarlo a la pared | Si las condiciones lo permiten, también se puede fijar el carril directamente al techo |
|---|---|---|
 |
 |
 |
Una vez perforados los orificios de montaje, fije el soporte delantero y deje en el suelo el otro extremo del carril con el motor. A continuación, proceda así:
Programación del motor

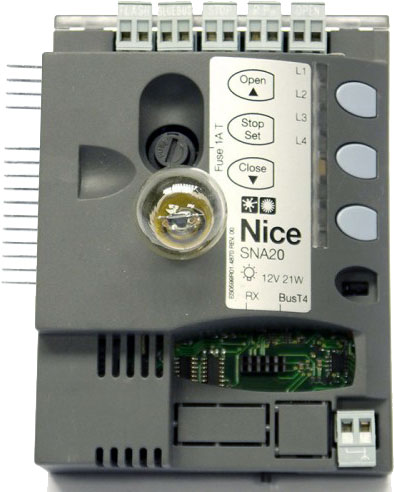

El procedimiento de programación del motor depende de la unidad de control suministrada. Las siguientes unidades de control son compatibles con el motor NICE Spinbus SN6021:
| SNA2 | SNA20 |
|---|---|
|
|
|
|
Igual que SNA2, pero además permite:
|
Desbloqueo del motor NICE Spinbus SN6021
En caso de corte del suministro eléctrico, no podrá accionar la puerta con el mando a distancia. Por eso, es posible desbloquear el motor con la palanca de desbloqueo y mover la puerta manualmente:
| 1. Tire de la palanca de desbloqueo del carro. | 2. Mueva la hoja |
|---|---|
 |
 |
Sustitución de la bombilla del motor NICE Spinbus SN6021
Antes de sustituirla, desconecte el motor de la alimentación eléctrica y siga estos pasos:
| 1. Presione la cubierta blanca y gírela | 2. Desenrosque la bombilla usada. A continuación, enrosque una bombilla nueva de 230 V y 60 W con casquillo E27. |
|---|---|
 |
 |
Características técnicas del motor NICE Spinbus SN6021
| Modelo | NICE Spinbus SN6021 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Descripción del modelo | Motorreductor electromecánico para el funcionamiento automático de puertas de garaje en entornos privados. Se suministra con la unidad de control SNA2. La unidad de control adecuada puede ser SNA2, o SNA20. | ||||||||||
| Piñón | Diámetro: 9,5mm Número de dientes: 28 Compatible con los carriles: SNA3X, SNA30, SNA6 |
||||||||||
| Par motor [Fuerza] |
11,7Nm [650N] - necesaria para iniciar el movimiento de la hoja |
||||||||||
| Par nominal [Fuerza nominal] |
5,85Nm [345N] - necesaria para mantener la hoja en movimiento |
||||||||||
| Velocidad | 0,20 m/s | ||||||||||
| Velocidad nominal | 0,08 m/s | ||||||||||
| Límite de ciclos consecutivos | 50 ciclos/día (la unidad de control limita la cantidad en función de las restricciones; véase Selección del accionamiento) | ||||||||||
| Límite de funcionamiento | 3 minutos (la unidad de control limita el tiempo en función de las restricciones; véase Selección del accionamiento) | ||||||||||
| Alimentación | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Potencia absorbida |
270W | ||||||||||
| Clase de aislamiento | 1 - requiere conexión a tierra | ||||||||||
| Fuente de alimentación de reserva | se puede adquirir e instalar por separado la batería de reserva NICE PS124 | ||||||||||
| Iluminación | Bombilla de 12V 21W, conector BA15 | ||||||||||
| Salida para luz intermitente |
Según la salida programada:
|
||||||||||
| Salida BlueBUS | una salida para 2 dispositivos BlueBUS | ||||||||||
| Entrada STOP | para dispositivos normalmente abiertos, normalmente cerrados y con resistencia constante de 8,2KΩ | ||||||||||
| Entrada STEP-BY-STEP (P.P., paso a paso) | normalmente abierta (el cierre activa el comando «Paso a paso") | ||||||||||
| Receptor de radio | sin receptor; conector «SM» para receptores NICE SMXI, NICE OXI etc. | ||||||||||
| Entrada de antena | 52Ω para cable coaxial RG-58 (o similar) | ||||||||||
| Funciones de programación | 4 funciones de activación/desactivación (Programación de nivel I.) 4 funciones ajustables (Programación de nivel II.) |
||||||||||
| Funciones de autoevaluación |
|
||||||||||
| Temperatura de funcionamiento | -20°C a +50°C | ||||||||||
| Uso en entornos salinos, ácidos y potencialmente explosivos | no | ||||||||||
| Grado de protección | IP40 - uso en interiores o en exteriores bien protegidos | ||||||||||
| Dimensiones | 311×327×105 (an×l×al) | ||||||||||
| Peso | 3,6kg |
