NICE Spinbus SN6031 - motor para puertas de garaje
| Disponibilidad de productos: | La venta ha finalizado | Lamentablemente, el producto ya no se puede suministrar. Esto no significa que no vuelva a estar disponible nunca, pero actualmente no se prevé volver a comercializarlo. |
|---|
Descripción del producto NICE Spinbus SN6031 - motor para puertas de garaje
Motor NICE Spinbus SN6031 está diseñado para puertas de garaje seccionales de hasta 13,5m2, o puertas de garaje basculantes con saliente de hasta 12,8m2, o puertas de garaje basculantes sin saliente de hasta 10,9m2. ¿Cuál es cuál? Tiene un interruptor mecánico de parada. El motor es noreversible. Características técnicas detalladas ». Descargar manual ».
(¿Es este motor adecuado para mí?)
Compare con otros motores:
| « Motor menos potente | Motor más potente » |
|---|---|
|
|
|
Este producto, motor para puerta de garaje NICE Spinbus SN6031 (nuestro código NICE-SN6031), incluye:
- el motor electromecánico NICE Spinbus SN6031 sin unidad de control SNA3. El motor se suministra sin receptor de señal de radio (si desea controlar la puerta con mando a distancia, deberá comprar el receptor por separado, por ejemplo, SMXI, o OXI).
- manual de instalación
Paquetes a precio especial que incluyen el motor NICE Spinbus SN6031:
| Kit de motor con accesorios » |
|---|
|
Motor Spinbus SN6031, unidad de control SNA3, receptor SMXI, mando FLO2RE, carril guía SNA30. |
El motor es compacto, seguro y práctico, ideal tanto para uso particular como comercial. Carcasa de plástico resistente con iluminación integrada.
El motor es adecuado para automatizar puertas de garaje con una superficie de hoja de hasta 13,5m2 para puertas de garaje seccionales, 12,8m2 para puertas de garaje basculantes con saliente, o 10,9m2 para puertas de garaje basculantes sin saliente. Tipos de puertas de garaje. Los valores se aplican en las condiciones especificadas por el fabricante, como las condiciones meteorológicas, las diferencias de temperatura, la rigidez de la puerta y, sobre todo, su facilidad de movimiento. No siempre es posible conseguirlo ni controlar todos estos factores, por lo que recomendamos utilizar el motor NICE Spinbus SN6031 con puertas de garaje cuya capacidad no supere el 80 % de estos valores. Consulte el capítulo Elección del motor para obtener más información.
Una tecnología muy fácil de usar BlueBUS permite alimentar y controlar hasta 6 pares de fotocélulas mediante un cable de dos hilos. El motor también incorpora un fusible térmico.
Velocidad ajustable, fuerza y tiempo de pausa del cierre automático del motor y mucho más; consulte Programación.
Diagnóstico mediante baliza de señalización.
En caso de corte del suministro eléctrico, es posible desbloquear el motor y mover la puerta manualmente. También es posible conectar al motor una batería de reserva NICE PS124, que permitirá realizar varias maniobras en caso de corte del suministro eléctrico.
La unidad de control del motor tiene una entrada programable, a la que se puede conectar una baliza de señalización, un indicador de puerta abierta, una cerradura electromecánica o una cerradura electromagnética.
El motor NICE Spinbus SN6031 es un motor electromecánico adecuado para las condiciones climáticas de Eslovaquia y cumple todas las normas europeas de seguridad.
Accesorios compatibles con el motor NICE Spinbus SN6031
También recomendamos adquirir accesorios opcionales compatibles con el motor o elegir uno de los conjuntos preconfigurados a precio especial:
| Qué | Por qué | Tipo |
|---|---|---|
| Baliza | La baliza indica el movimiento de la puerta mediante destellos; es adecuada para salidas con poca visibilidad. Además, lleva una antena integrada, que aumenta el alcance del mando. | |
| Fotocélulas | Detectan obstáculos al cerrar y detienen el movimiento: la puerta no golpeará ningún vehículo ni persona. | - MoonBUS (MOFB) |
| Emisor |
Para controlar la puerta a distancia. |
- FloR (Flo2R-s, Flo4R-s) |
| Receptor | Necesario para controlar la puerta a distancia. | - OXI - SMXI |
| Antena | Para mejorar el alcance del mando. | - integrada en la baliza LUCYB, MLBT - solo antena ABFKIT, o ABF |
| Teclado | Si olvida el mando a distancia, si recibe muchos vehículos o personas y no quiere entregar un mando a cada uno ni abrir la puerta manualmente. | - MOTXR |
Manual del motor NICE Spinbus SN6031
Descargue aquí el manual del motor NICE Spinbus SN6031:
Manual del motor NICE Spinbus SN6031
NICE Spinbus SN6031 en resumen
NICE Spinbus es una familia irreversible de motores electromecánicos con reductor para puertas de garaje. Se suministran sin unidad de control. La unidad de control compatible es SNA3. Las unidades de control disponen de un conector SM para receptores de señal de radio NICE SMXI, o bien NICE OXI. Conexiones eléctricas de dispositivos externos (fotocélulas, baliza de señalización, etc.) se simplificaron en la gama NICE Spinbus de motores para puertas de garaje mediante el uso de la tecnología BlueBUS, que permite conectar varios dispositivos a un conector común utilizando un único cable de dos hilos, sin necesidad siquiera de respetar la polaridad. El accionamiento automático depende del suministro eléctrico, pero, por supuesto, en caso de corte de corriente se puede desbloquear el motorreductor y accionar la puerta manualmente. También se puede adquirir opcionalmente una batería de reserva NICE PS124, que permite controlar el movimiento del motor de la puerta incluso durante un corte del suministro eléctrico.
Elección del motor: ¿es el motor NICE Spinbus SN6031 adecuado para mi puerta?
Cada puerta tiene su propio sistema de construcción (seccional, basculante, ...) y superficie y cada motor tiene sus límites. En el mercado se encuentran habitualmente los siguientes tipos de puertas:
| Puerta de garaje seccional | Puerta de garaje basculante no sobresaliente * |
|---|---|
 |
 |
| Puerta de garaje basculante sobresaliente | |
| sin muelles* | con muelles |
 |
 |
* Para automatizar una puerta de garaje basculante no sobresaliente o una puerta basculante sobresaliente sin muelles, es necesario instalar en la puerta un brazo oscilante NICE SPA5.
El motor NICE Spinbus SN6031 puede utilizarse, con los accesorios adecuados, para las siguientes superficies y dimensiones de hoja de los distintos tipos de puertas:
| Seccional | Basculante sobresaliente |
Basculante no sobresaliente |
|
|---|---|---|---|
| máx. 13,5m2 | máx. 12,8m2 | máx. 10,9m2 | |
| Guía de 3m |
2,4m × 5,0m |
2,8m × 4,2m |
2,2m × 4,2m |
| Guía de 4m | 3,4m × 3,5m | 3,5m × 3,4m | 3,2m × 2,9m |
En principio, la dimensión de la hoja determina el número máximo de ciclos por hora y también de ciclos consecutivos, es decir, especifica durante cuánto tiempo puede funcionar el motor. Una fuerza (peso) mayor reduce aún más, en términos porcentuales, el número de estos ciclos, debido al mayor esfuerzo del motor, y determina también la velocidad máxima permitida para esa carga. El motor está equipado con un dispositivo (protección térmica), que mide tanto la temperatura del motor como la temperatura ambiente y reduce proporcionalmente el número de ciclos posibles:
| Número de ciclos/hora Número de ciclos consecutivos |
Fuerza necesaria para levantar la hoja* | ||||
| Hasta 250N | 250–400N | 400–500N | 500–650N | ||
|---|---|---|---|---|---|
|
A
|
Hasta 2m |
20 |
16 |
9 |
5 |
| 2–2,5m | 15 7 |
12 6 |
7 3 |
4 2 |
|
| 2,5–3m | 12 5 |
10 4 |
6 2 |
3 1 |
|
| 3–3,5m | 10 4 |
8 3 |
5 2 |
2 1 |
|
* 1 kg = 9,81 N, es decir, la fuerza necesaria para levantar la hoja también se puede expresar en kilogramos dividiéndola entre 9,81. Por ejemplo, 500 N equivalen aproximadamente a 51 kg.
Instalación del motor NICE Spinbus SN6031
El método de instalación del motor varía según la situación de instalación. Para una puerta de hasta 2,5 m de altura se utiliza una guía de 3 m; para una puerta de hasta 3,5 m de altura se utiliza una guía de 4 m. También es posible colocar la guía sobre soportes fijados al techo o anclarla directamente al techo mediante anclajes NICE SNA16.
Cableado

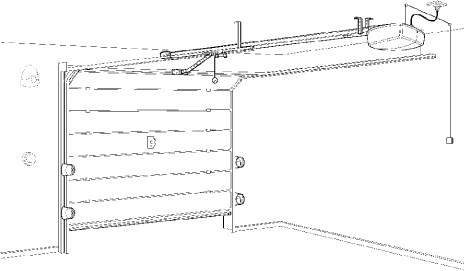

La situación típica (opcional) de conexión del motor con los accesorios es la siguiente para cada tipo de puerta :

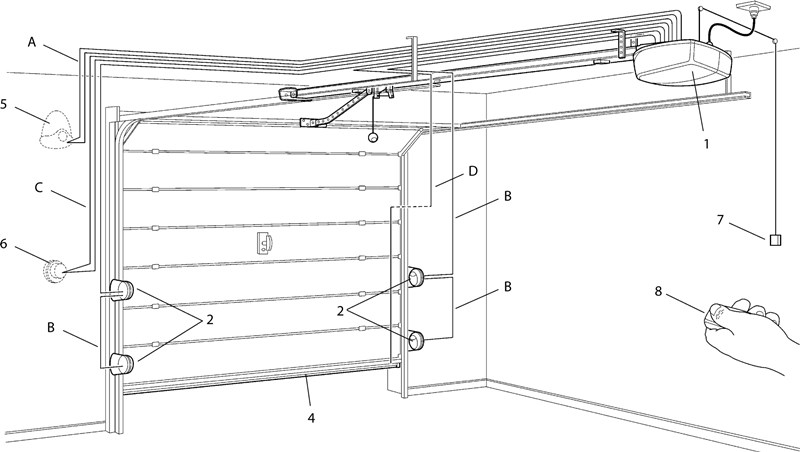

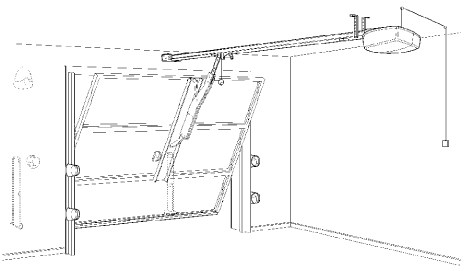

| Puerta de garaje seccional | |
|---|---|
 |
|

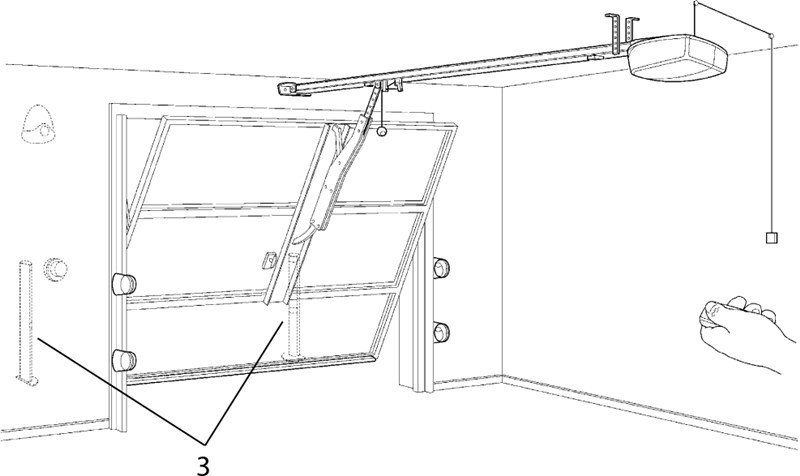

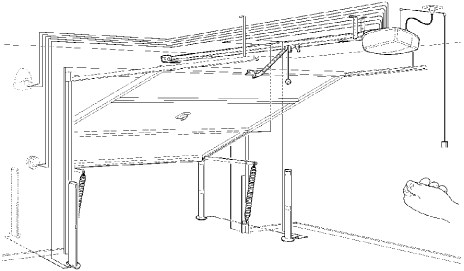

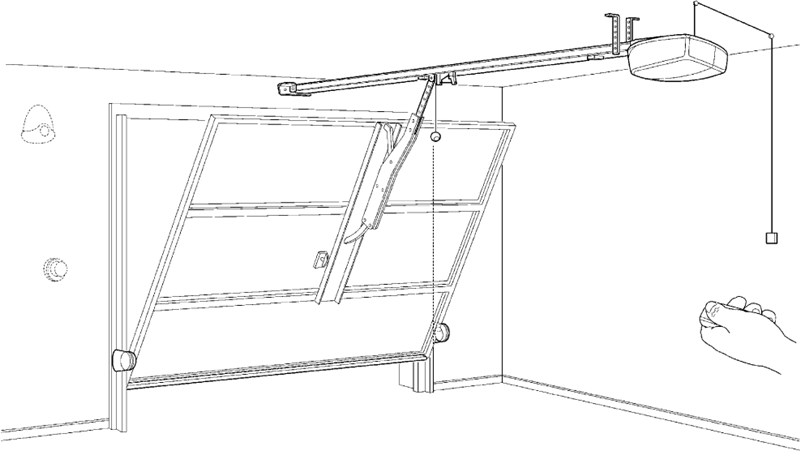

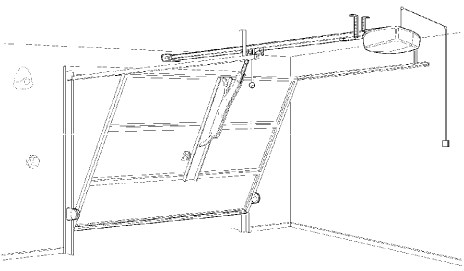

| Puerta de garaje basculante saliente* | Puerta de garaje basculante no saliente* |
 |
 |
* Para automatizar una puerta de garaje basculante no saliente y una puerta basculante saliente sin muelles, es necesario instalar en la puerta brazo oscilante NICE SPA5.
Lista de accesorios
|
|
Lista de cableado
| Uso | Tipo | Longitud máx. |
|---|---|---|
| A. Luz intermitente con antena |
2×0,5mm2 |
20m 20m (recomendado menos de 5m) |
| B. Fotocélulas | 2×0,5mm2 | 30m; para más de 30m, 2×1mm2 |
| C. Selector de llave | 4×0,5mm2 | 50m (o 2 unidades de 2×0,5mm2) |
| D. Banda de seguridad | 2×0,5mm2 | 30m |
Instalación del motor NICE Spinbus SN6031
La instalación mecánica del motor consta de tres pasos:
- Requisitos previos al montaje
- Montaje de la guía
- Fijación del motor a la guía montada
- Fijación de la guía con el motor al techo
0. Requisitos previos al montaje
I. Para instalar el motor se necesita cierto espacio; en particular, en lo que respecta a la guía, debe haber:
- longitud suficiente del garaje (C+D) para colocar el motor (aprox. 3,5m para una guía de 3m, aprox. 4,5m para una guía de 4m),
- también debe haber una separación de al menos 4cm y como máximo 40cm entre el punto más alto de la puerta y el techo (A)
- y la distancia máxima entre la guía y el techo (B) debería ser de 40cm (una distancia menor no supone ningún problema; incluso es posible instalarla directamente en el techo).

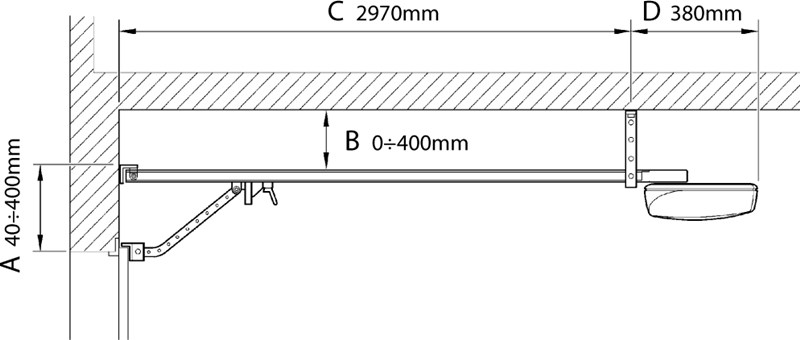

Vea la imagen para orientarse mejor:

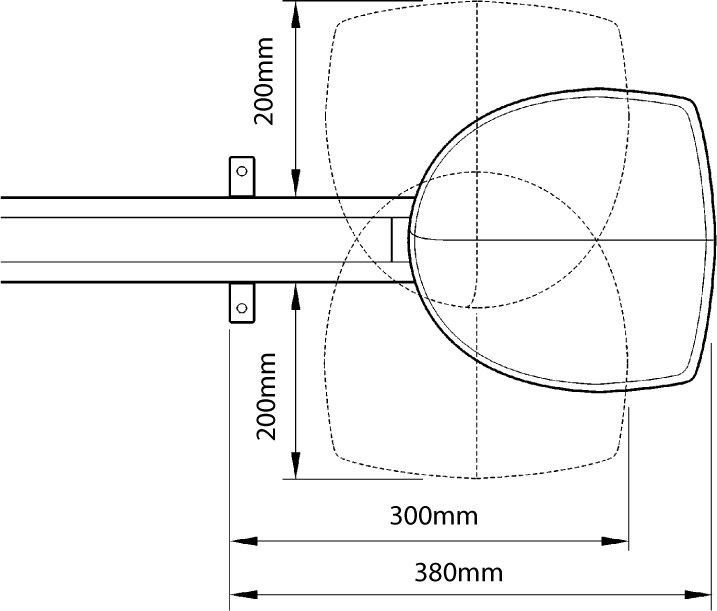

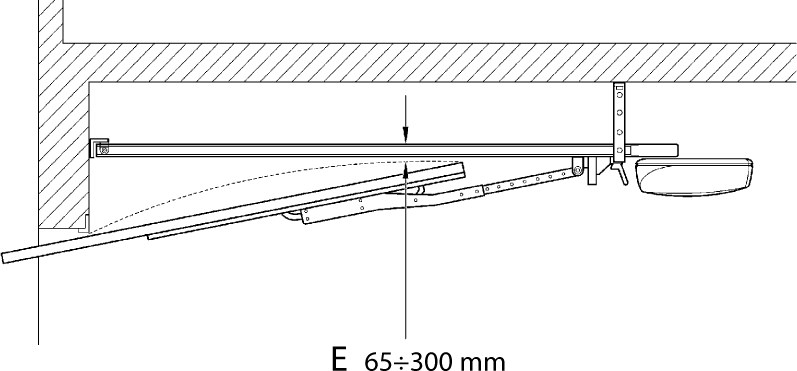

| II. También debe haber espacio para instalar el cuerpo del motor: | III. Y, en el caso de una puerta de garaje basculante, al abrirla debe haber una diferencia de al menos 6,5cm y como máximo 30cm entre la parte inferior de la guía y el punto más alto de la hoja durante su movimiento (E): |
 |
 |
Advertencia: Si no se cumplen las condiciones anteriores, no se puede instalar el motor NICE Spinbus SN6031 o será necesario buscar una solución de anclaje alternativa.
1. Montaje de la guía
Consulte las instrucciones de montaje de la guía que tenga:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. Fijación del motor al carril montado

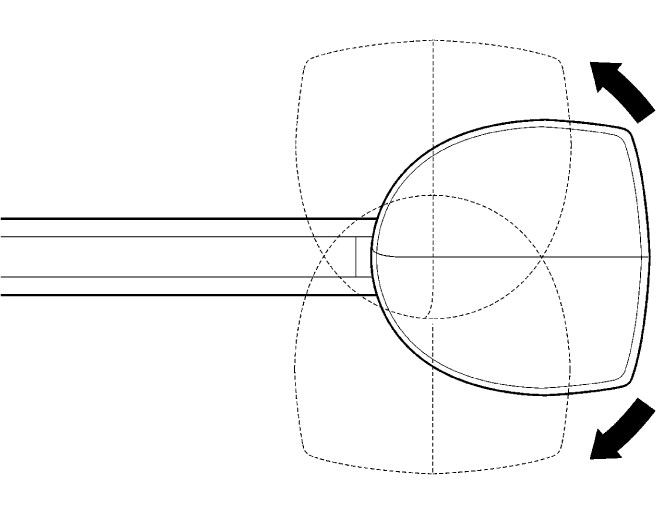

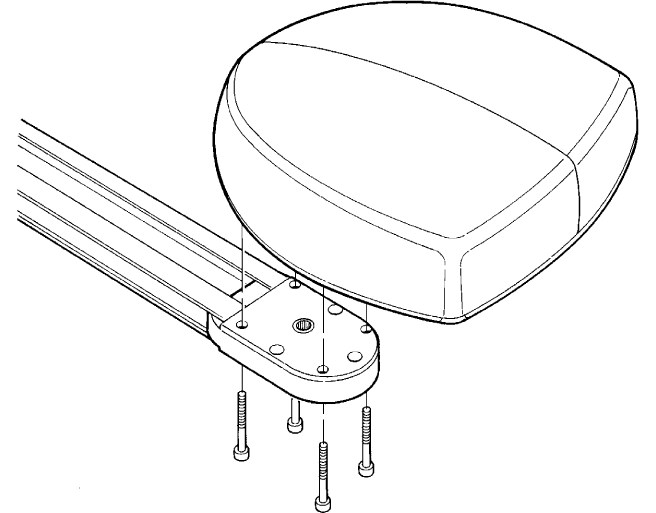

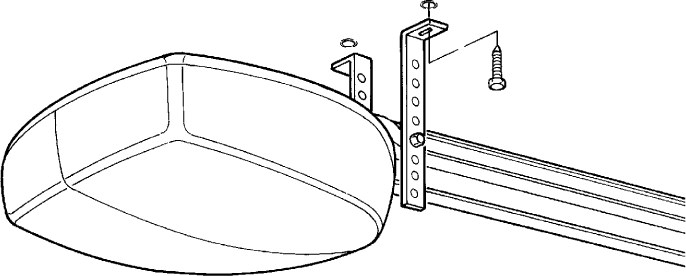

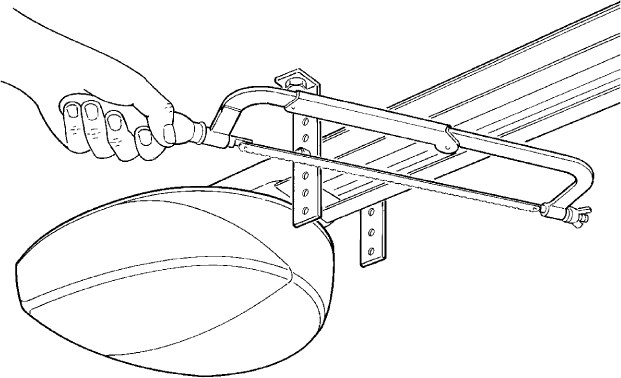

| 1. Puede fijar el motor de tres formas, según cuál se adapte mejor al espacio disponible. | 2. Fije el motor al cabezal de transmisión de la rotación mediante los cuatro tornillos 6,3x38 incluidos. |
|---|---|
 |
 |
3. Fijación del carril con el motor al techo

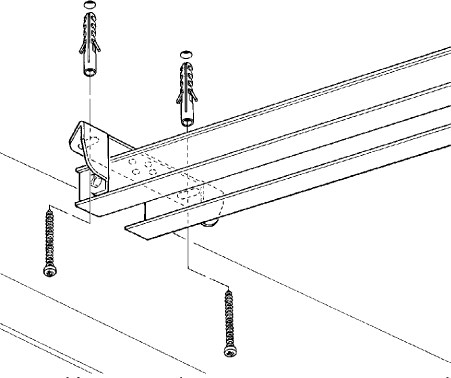

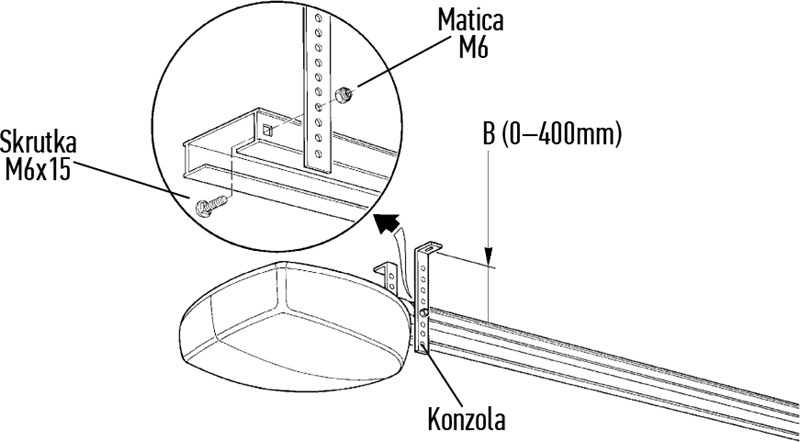

Según los valores medidos del espacio entre el carril y el techo y la parte superior de la puerta, marque dos orificios de montaje justo en el centro de la puerta. Según el tipo de superficie, puede fijar el soporte delantero:

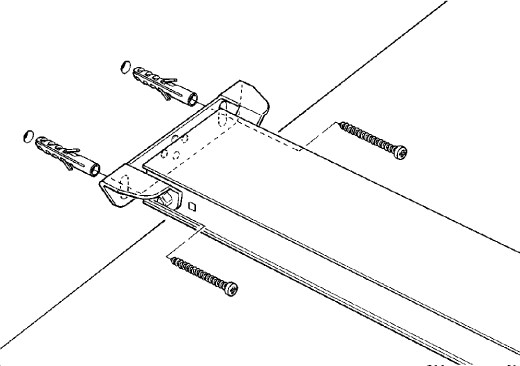

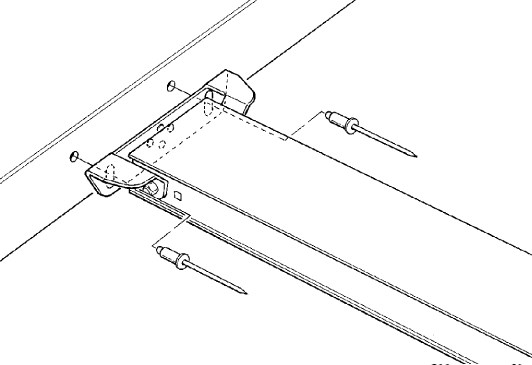

| A un perfil, puede fijarlo con remaches. | A una pared, puede fijarlo con tacos y tornillos. | Si las condiciones lo permiten, también puede fijar el carril directamente al techo. |
|---|---|---|
 |
 |
 |

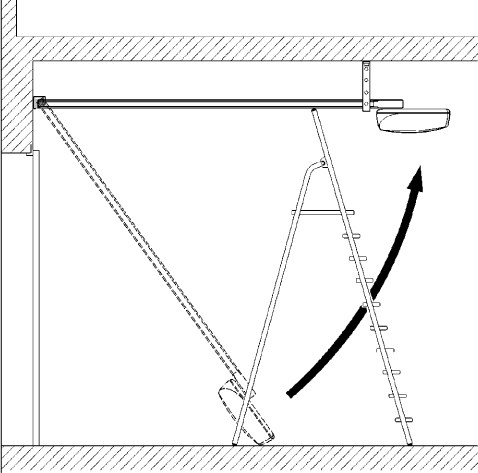

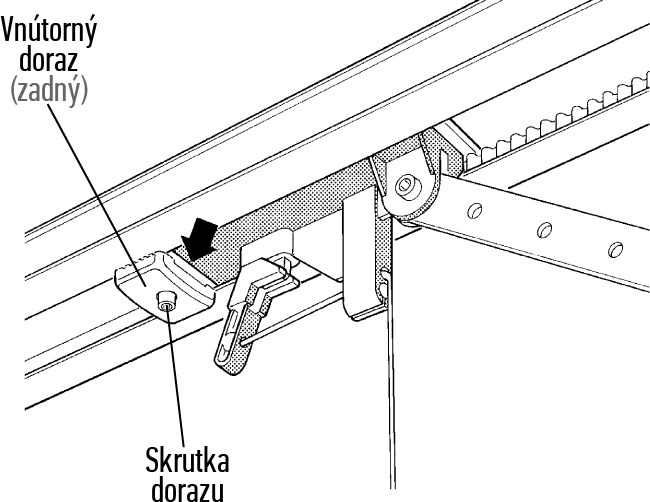

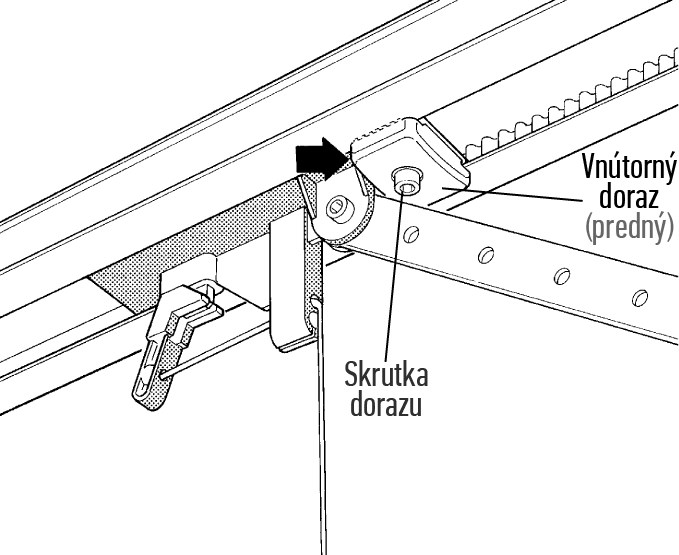

Tras perforar los orificios de montaje, fije el soporte delantero y deje en el suelo el otro extremo del carril, con el motor. A continuación, siga estos pasos:
Programación del motor

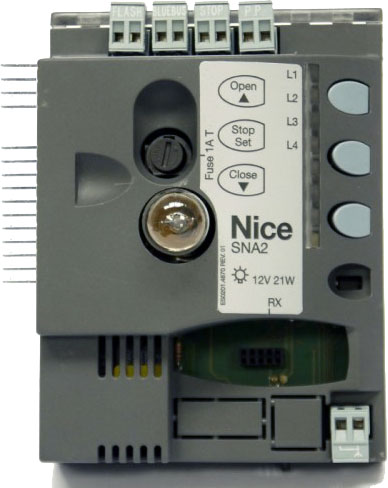

El procedimiento de programación del motor depende de la unidad de control suministrada. Las siguientes unidades de control son compatibles con el motor NICE Spinbus SN6031:
| SNA3 |
|---|
|
|
Desbloqueo del motor NICE Spinbus SN6031

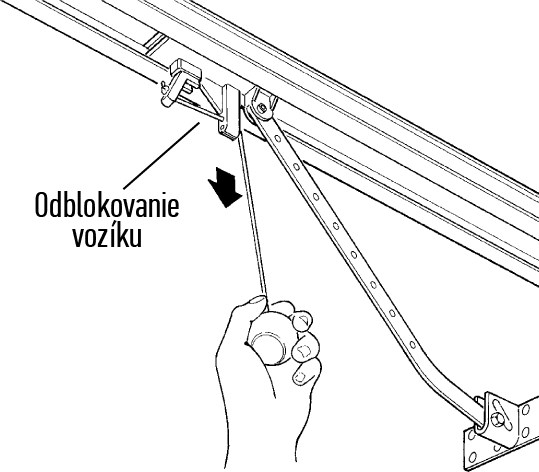

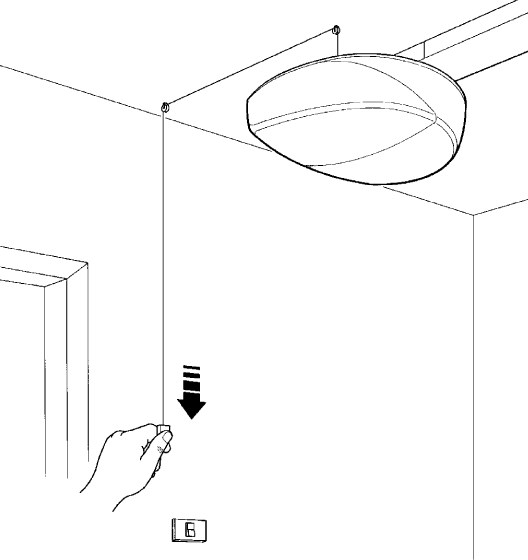

En caso de corte del suministro eléctrico, no podrá accionar la puerta con el mando a distancia. Por eso, es posible desbloquear el motor mediante la palanca de desbloqueo y mover la puerta manualmente:

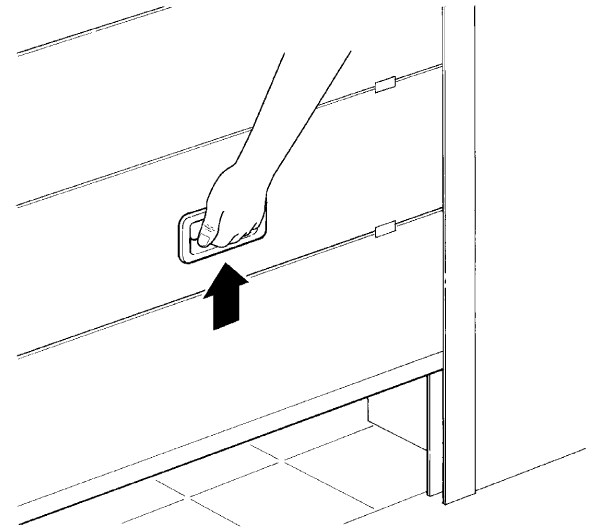

| 1. Tire de la palanca de desbloqueo del carro. | 2. Mueva la hoja |
|---|---|
 |
 |
Sustitución de la bombilla del motor NICE Spinbus SN6031
Antes de sustituirla, desconecte el motor de la alimentación eléctrica y siga estos pasos:

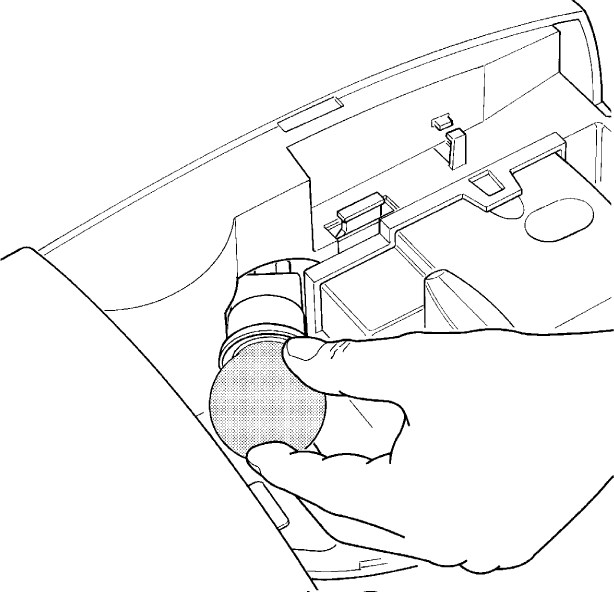

| 1. Presione la cubierta blanca y gírela. | 2. Desenrosque la bombilla antigua. A continuación, enrosque una bombilla nueva de 230 V y 60 W con casquillo E27. |
|---|---|
 |
 |
Características técnicas del accionamiento NICE Spinbus SN6031
| Modelo | NICE Spinbus SN6031 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Descripción del modelo | Motorreductor electromecánico para el funcionamiento automático de puertas de garaje en entornos privados. Se suministra sin central de mando. La central de mando compatible es SNA3. | ||||||||||
| Piñón | Diámetro: 9,5 mm Número de dientes: 28 Compatible con los carriles: SNA3X, SNA30, SNA6 |
||||||||||
| Par motor [Fuerza] |
14,4 Nm [800 N] - necesaria para iniciar el movimiento de la hoja |
||||||||||
| Par nominal [Fuerza nominal] |
7,2 Nm [420 N] - necesaria para mantener la hoja en movimiento |
||||||||||
| Velocidad | 0,20 m/s | ||||||||||
| Velocidad nominal | 0,08 m/s | ||||||||||
| Límite de ciclos consecutivos | 50 ciclos/día (la central de mando limita el número según las restricciones; consulte Selección del accionamiento) | ||||||||||
| Límite de funcionamiento | 3 minutos (la central de mando limita el tiempo según las restricciones; consulte Selección del accionamiento) | ||||||||||
| Alimentación | 230 V (+10 % -15 %) 50/60 Hz | ||||||||||
|
Potencia absorbida |
250 W (menos de 2,2 W en modo de espera) | ||||||||||
| Clase de aislamiento | 1 - requiere conexión a tierra | ||||||||||
| Fuente de alimentación de reserva | posibilidad de adquirirla e instalarla la batería de reserva NICE PS124 | ||||||||||
| Iluminación | Bombilla de 230 V y 60 W, casquillo E27 | ||||||||||
| Salida para luz intermitente |
En función de la salida programada:
|
||||||||||
| Salida BlueBUS | una salida para 6 dispositivos BlueBUS | ||||||||||
| Entrada STOP | para contactos normalmente abiertos, normalmente cerrados y dispositivos con resistencia constante de 8,2 KΩ | ||||||||||
| Entrada STEP-BY-STEP (P.P., paso a paso) | normalmente abierto (su cierre activa el comando «Paso a paso") | ||||||||||
| Receptor de radio | sin receptor, conector «SM» para receptores NICE SMXI, NICE OXI etc. | ||||||||||
| Entrada de antena | 52 Ω para cable coaxial RG-58 (o similar) | ||||||||||
| Funciones de programación | 4 funciones de activación/desactivación (Programación de nivel I.) 4 funciones ajustables (Programación de nivel II.) |
||||||||||
| Funciones de autoevaluación |
|
||||||||||
| Temperatura de funcionamiento | de -20 °C a +50 °C | ||||||||||
| Uso en entornos salinos, ácidos y potencialmente explosivos | no | ||||||||||
| Grado de protección | IP40 - uso en interiores o en exteriores bien protegidos | ||||||||||
| Dimensiones | 311×327×105 (an×l×al) | ||||||||||
| Peso | 4,1 kg |
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
