NICE L-Fab LFAB4024HS: motor subterráneo independiente para una hoja de puerta batiente de hasta 4 m/400 kg
NUEVO| Disponibilidad de productos: | en un plazo de hasta 14 días | Normalmente enviamos la mercancía en un plazo de 14 días. |
|---|
en un plazo de hasta 14 días
615,45 € con IVA
| Peso |
|---|
| 15 kg |

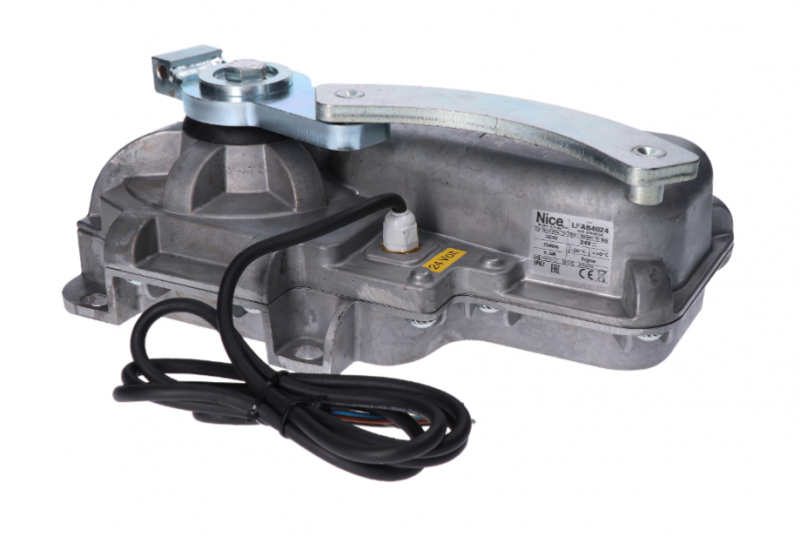

Descripción del producto NICE L-Fab LFAB4024HS: motor subterráneo independiente para una hoja de puerta batiente de hasta 4 m/400 kg
NICE L-FAB LFAB4024HS es un motor subterráneo independiente motor irreversible para una hoja de la puerta. Tiene un motor de 24 V CC con codificador magnético. No incluye central de control; para una instalación nueva se utiliza NICE MC824HR30. Para una puerta de dos hojas, se necesitan dos motores y una centralita compatible.
El motor queda oculto bajo el eje de las bisagras y no altera el aspecto de la puerta ni por fuera ni por dentro. La solución subterránea también es adecuada cuando no hay espacio para un motor lineal o motor articulado. La caja con brazo de soporte constituye el apoyo inferior de la hoja; debe instalarse firmemente, alineada con las bisagras y con drenaje.
La versión HighSpeed abre 90° en aproximadamente 6 segundos en una instalación estándar, sin contar el arranque ni la desaceleración. El tiempo real depende de la hoja y del ajuste de velocidad. Límite: 4 m / 400 kg no significa 400 kg con una longitud de 4 m.
24 V es la tensión del motor; la MC824HR30 se alimenta de la red a 230 V CA. Para completar la instalación, elija también la caja, el sistema de desbloqueo, los mandos y los dispositivos de seguridad.
Control y accesorios compatibles
El esquema de conexión y la programación que se indican a continuación corresponden a la MC824HR30 con placa MCA1R30. Si la centralita es más antigua, seleccione el esquema de conexión según la placa instalada realmente. La MC824L no sustituye a la MC824H para este motor.
| Qué | Por qué | Tipo |
|---|---|---|
| Centralita de control | Control de uno o dos motores. Conexión del motor. |
|
| Luz intermitente | Señalización del movimiento. La tensión y el consumo máximo deben corresponder a la salida FLASH. |
Otras luces intermitentes de advertencia selecciónelas según la tensión y el consumo de la salida FLASH de la centralita en cuestión. |
| Fotocélulas | Protección del paso según la ubicación y el modo de funcionamiento de las fotocélulas; conexión. |
Las EPMOW requieren una interfaz de radio IBW conectada a BlueBUS. FT210B tiene un transmisor a batería en la hoja y un receptor conectado a BlueBUS con dos cables; también transmite el estado del borde de seguridad. |
| Transmisor | Mando a distancia según la codificación del receptor instalado. ON3ELR utiliza OXILR y ON3EBD utiliza OXIBD. Emparejamiento del mando. |
|
| Receptor | Receptor de radio para el conector SM de la central. La codificación del receptor y del transmisor debe coincidir. OXILR y OXIBD utilizan sistemas de radio diferentes. |
|
| Antena | Elija la antena según la frecuencia del receptor instalado. En el OXIBD, se conecta a sus bornes de antena. |
|
| Teclado | Acceso mediante código. Elija EDSWG según el receptor; EDSB utiliza BlueBUS y el aprendizaje de dispositivos. |
|
| Selector de llave | Control mediante llave a través de un contacto libre de potencial NO en la entrada de mando de la central. |
|
| Cerraduras eléctricas | La cerradura eléctrica es obligatoria con LFAB4024HS para hojas de más de 3 m. Alimentación ELS. |
|
| Lectores de tarjetas | Acceso mediante chip o tarjeta. ETPB se conecta a BlueBUS; una vez conectado, realice el aprendizaje de dispositivos. |
|
| Fuente de alimentación de reserva | Funcionamiento en caso de corte del suministro eléctrico. Elija la batería según la placa y el conector de la central. |
Para la actual MC824HR30 PSS324. La PS324 anterior requiere CABLA11 y el modo Standby desactivado (L4 = OFF); conexión de la batería de respaldo. |
| Borde de seguridad | Limita las consecuencias del contacto con un obstáculo; protección independiente de las zonas peligrosas. Pruebas antes de la entrega. |
|
Motor, caja de cimentación y desbloqueo
| Parte del conjunto | Qué necesita |
|---|---|
| LFAB4024HS independiente | Un motor con codificador magnético, cable de alimentación de 2 m de longitud y tope mecánico de cierre. Ni la caja ni la central están integradas en el motor. |
| Caja de cimentación | LFABBOX4 de acero con tratamiento de cataforesis o de acero inoxidable LFABBOX4I. La caja incluye una palanca de soporte para la hoja y un tope mecánico de apertura. Se compra por separado. |
| Desbloqueo manual | NICE BMA3 con llave de palanca para mover manualmente la hoja en caso de corte del suministro eléctrico. Se compra por separado. |
| Control y seguridad | MC824HR30, receptor, mandos, fotocélulas y borde de seguridad según la puerta concreta. |
| Mayor ángulo de apertura | NICE BMA1 con transmisión por cadena, hasta 360° para hojas de hasta 3,5 m. Se necesita espacio suficiente y topes mecánicos exteriores. |
El motor tiene una carcasa metálica. La caja sirve tanto para hojas derechas como izquierdas. Las versiones de acero y acero inoxidable se diferencian por el material y el acabado; ni siquiera la caja de acero inoxidable sustituye a un drenaje eficaz del agua.

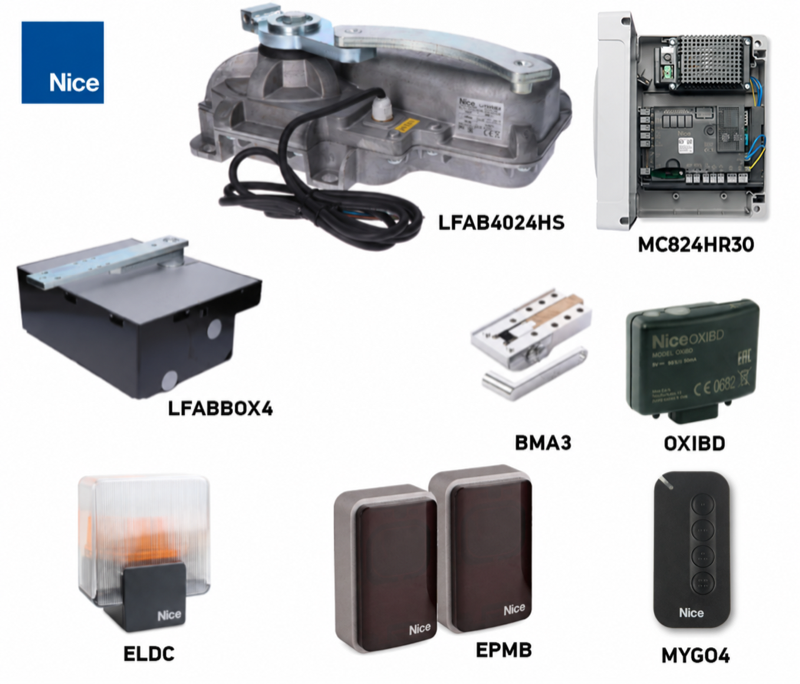

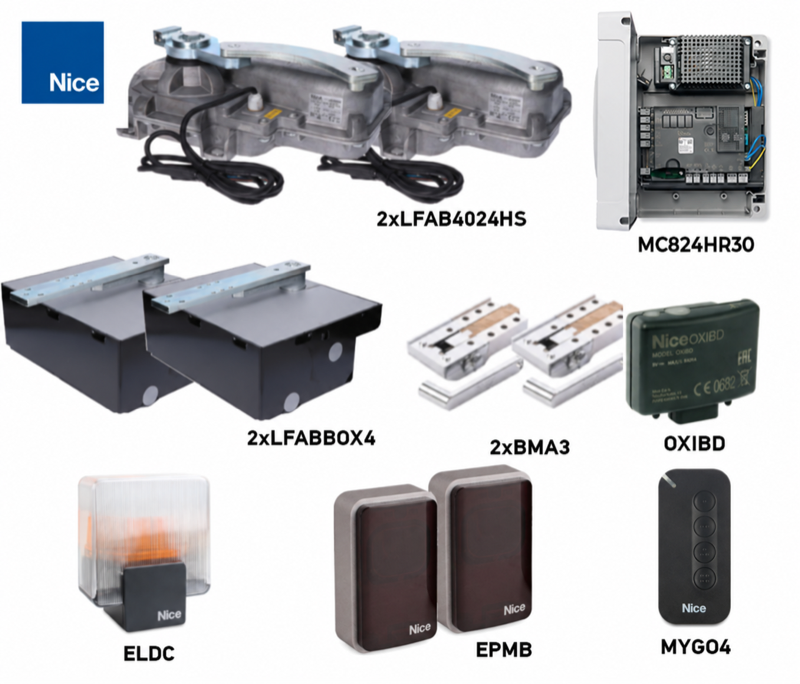

Kits para una o dos hojas
Los kits se diferencian por el número de motores, cajas y dispositivos de desbloqueo. Dos motores no aumentan la longitud ni el peso máximos permitidos para una sola hoja. Compare el equipamiento indicado a continuación para la puerta completa.
| Una hoja | Motor independiente | Dos hojas |
|---|---|---|
| LFAB4024HS independiente
Un motor de 24 V DC con codificador. La caja, el desbloqueo y la central se compran por separado. |
|
Longitud, peso y funcionamiento de la puerta

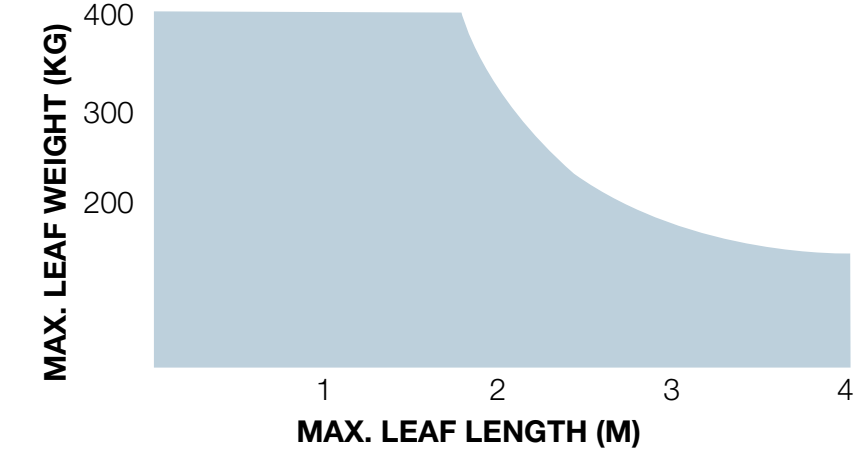

4 m y 400 kg son límites máximos independientes. Consulte en el gráfico el peso permitido para la longitud correspondiente: el eje horizontal indica la longitud de una hoja en metros y el vertical, su peso en kilogramos. Para una hoja de 4 m, el límite es de aproximadamente 150 kg; para una hoja más corta, elija el peso según la curva.
La altura de la hoja, el relleno opaco, el viento fuerte y la resistencia de las bisagras pueden reducir considerablemente los valores permitidos. Antes de elegir, compruebe todo el recorrido manual de la puerta y las fuerzas de seguridad; ni el peso por sí solo ni la potencia del motor garantizan que sea adecuada.
| Característica | LFAB4024HS |
|---|---|
| Uso previsto | Movimiento rápido de una hoja ligera |
| Límites máximos según el gráfico | 4 m / 400 kg |
| Par máximo | 200 Nm |
| Funcionamiento con apertura de 90° | 50 ciclos/h |
| Caja | LFABBOX4 / LFABBOX4I |
| Control del nuevo conjunto | MC824HR30 |
Un ciclo consiste en una apertura y un cierre. Con una apertura de hasta 180° con BMA1, el número indicado de ciclos por hora se reduce a la mitad. Se trata de funcionamiento con carga nominal, no de funcionamiento continuo ilimitado.
Instalación de la caja y del motor
Encargue la instalación y el ajuste a un técnico. La puerta debe estar mecánicamente en buen estado: la hoja debe poder moverse manualmente con facilidad, sin atascarse ni desplazarse por sí sola. Compruebe también los puntos de aprisionamiento junto a las bisagras y entre las hojas. Si la hoja incorpora una puerta peatonal, esta debe tener un contacto de seguridad que bloquee el motor cuando esté abierta.
Drenaje, alineación y hormigonado
- Prepare una excavación para la caja correspondiente, su fijación firme con hormigón, los tubos protectores para los cables y el desagüe. Antes de hormigonar, compruebe las dimensiones y la altura de instalación según la caja suministrada.
- Lleve hasta la caja un conducto independiente para el cable y asegure un drenaje eficaz del agua. El desagüe no debe estar obstruido ni desembocar en un lugar desde el que el agua pueda regresar.
- Coloque la caja nivelada. El eje de su perno debe coincidir exactamente con el eje de las bisagras de la hoja a lo largo de todo su recorrido. Antes de hormigonar, compruebe la posición y la altura de instalación.
- Fije firmemente la caja con hormigón y deje que este fragüe lo suficiente. Proteja las roscas y el desagüe de la suciedad.
Encontrará una explicación práctica en el manual de instalación de la caja de cimentación. Grado de protección IP67 protege el motor incluso en caso de inmersión temporal; no sustituye al drenaje y no justifica dejar la caja inundada durante mucho tiempo.
Instalación del motor y fijación de la hoja
- Coloque el motor en la caja con la orientación correcta y fíjelo con arandelas y tuercas.
- Monte la bola y la palanca de accionamiento en el perno de la caja. Instale la palanca de desbloqueo y la palanca de conexión según el plano. Todas las piezas móviles deben estar correctamente conectadas.
- Fije la hoja a la palanca de soporte con tornillos o mediante una soldadura firme. El anclaje atornillado que se muestra se aprieta a un par de 30 Nm. Al soldar, proteja el motor, el mecanismo de desbloqueo y las piezas de plástico del calor; no suelde la hoja al manguito de desbloqueo indicado como punto incorrecto.
- Lubrique las superficies de contacto indicadas y compruebe que se muevan libremente. Tienda el cable sin someterlo a tensión ni dañarlo; su empalme no debe quedar dentro de la caja.
- Tras ajustar los topes y realizar las pruebas, coloque la tapa y fíjela con dos tornillos. El acceso al mecanismo de desbloqueo debe permanecer libre.
Leyenda de las palancas: 1 palanca de desbloqueo, 2 palanca de conexión, 3 bola, 4 palanca de accionamiento, 5 perno de la caja. Los números del siguiente procedimiento de fijación indican el orden de montaje.
Topes mecánicos y ángulo de apertura
La apertura habitual es de hasta 110°. Si la puerta no dispone de topes externos adecuados, ajuste los topes suministrados: El 1 es el tope de cierre del motor; el 2 es el tope de apertura de la caja. Detienen la hoja en la posición deseada, sin que golpee la estructura circundante. Son topes mecánicos, no interruptores eléctricos de fin de carrera.
Un ángulo mayor es posible con NICE BMA1 con transmisión por cadena, hasta un máximo de 360° y solo para hojas de hasta 3,5 m. También con este montaje se necesitan topes externos adecuados y un espacio libre seguro. El límite de BMA1 no sustituye al gráfico de carga del motor.
Desbloqueo manual en caso de corte del suministro eléctrico
Detenga la puerta y desconecte la alimentación de red y, si la hay, la batería de reserva. Sujete la hoja, especialmente si hace viento. Las personas deben mantenerse fuera de su recorrido.
- Deslice la tapa de acceso al mecanismo de desbloqueo.
- Introduzca la llave de palanca BMA3 suministrada y gírela 90° en el sentido de las agujas del reloj.
- Ahora mueva la hoja manualmente, despacio y sin forzarla.
Reacoplamiento del motor
- Coloque la hoja aproximadamente a mitad de su recorrido.
- Deslice la tapa, introduzca la llave y gírela 90° en sentido contrario a las agujas del reloj.
- Mueva suavemente la hoja hasta que el mecanismo encaje claramente. Compruebe que esté correctamente bloqueada antes de restablecer la alimentación.
Conexión del motor y de la unidad de control
Encargue las conexiones eléctricas a una persona cualificada. Antes de intervenir, desconecte la alimentación de red y la batería de reserva. No coloque ninguna conexión de cable ni regleta de bornes dentro de la caja de cimentación. Realice las prolongaciones en una caja de conexiones adecuada y protegida, fuera de la caja de cimentación. Mantenga la conexión de protección a tierra PE.
| Conductores del LFAB4024HS | Conexión |
|---|---|
| Azul y marrón | Par de alimentación del motor de 24 V CC a la salida M1 o M2. La unidad de control cambia el sentido del movimiento invirtiendo la alimentación; no se asigna un +/− permanente a este par. |
| Negro y gris | Par del encoder a ENC1 o ENC2 del mismo motor. Los conductores del encoder no tienen polaridad. |
| Amarillo-verde | Conexión de protección a tierra PE. No lo utilice para la señal del motor ni del encoder. |
Con el MC824HR30, conecte un motor a M2 y ENC2. Con dos motores, M2 corresponde a la hoja que se abre primero; M1, a la hoja que se cierra primero. La asignación de ENC debe corresponder a la salida del mismo motor. Si el cable suministrado tiene marcas diferentes, compruébelas según el esquema de conexión del motor correspondiente antes de conectarlo.
| Cableado para MC824HR30 | Sección y longitud |
|---|---|
| Motor, incluido PE | 3 × 1,5 mm², máximo 10 m. |
| Encoder | 2 × 1 mm², máximo 10 m. |
| BlueBUS | 2 × 0,5 mm² hasta 20 m; para longitudes superiores a 20 m y hasta 40 m, 2 × 1 mm². |
| FLASH | 2 × 0,5 mm², máximo 20 m. |
| Antena | RG58 apantallado; recomendado para menos de 5 m, máximo 20 m. |
Utilice cables adecuados para el entorno y una instalación protegida. El motor y el encoder pueden conectarse mediante un único cable adecuado de 5 × 1,5 mm². Otros cables y alimentación de red: Cableado MC824HR30.
Bornes y polaridad de los accesorios
| Salida o entrada MC824HR30 | Alimentación y polaridad |
|---|---|
| Alimentación auxiliar | Borne izquierdo SbS = +; borne derecho STOP = − mirando la placa como se muestra en la imagen de abajo. 24 V CC −30/+50 %, máximo 200 mA en total para los dispositivos conectados. |
| BLUEBUS | Dos conductores sin polaridad. Transmiten tanto la alimentación como los datos; no son bornes universales +/−. |
| FLASH | Salida para luz intermitente 12 V CC, máximo 21 W; p. ej., ELDC. Siga el esquema de conexión de la luz específica; no confunda la posición +/− de esta salida con la alimentación auxiliar SbS/STOP. |
| OGI | Indicación de puerta abierta, 24 V CC, máximo 4 W. Si la luz es sensible a la polaridad, respete las marcas de la salida real y de la luz. |
| ELS | Cerradura eléctrica 12 V CA, máximo 15 VA; alimentación de corriente alterna sin +/−. |
| SbS, OPEN, CLOSE | Entradas de mando para contacto libre de potencial NO. No aplique tensión externa a estas entradas. |
| STOP | Contactos libres de potencial NO/NC o banda de seguridad resistiva de 8,2 kΩ, según el esquema de conexión elegido. La entrada se detecta durante el aprendizaje de los dispositivos; no aplique tensión externa. |
Los dispositivos BlueBUS se conectan en paralelo. Cada par de fotocélulas debe tener la dirección correcta para obtener la respuesta deseada; vuelva a realizar el aprendizaje después de cambiar los dispositivos. Conexión y direcciones de las fotocélulas MC824HR30. Las fotocélulas con relé no se conectan directamente a BlueBUS. La luz intermitente ELAC de 230 V no debe conectarse a esta salida FLASH de 12 V CC.
Primera puesta en marcha y pruebas de seguridad
El conjunto requiere una banda de seguridad sensible adecuada para limitar las fuerzas de impacto. Su tipo y ubicación se determinan según los puntos peligrosos de la puerta. Las fotocélulas y el ajuste de fuerza, por sí solos, no sustituyen una prueba de seguridad completa.
- Desbloquee el accionamiento y compruebe manualmente todo el recorrido, la alineación, la fijación, ambos topes y el drenaje. La hoja no debe atascarse ni moverse por sí sola.
- Vuelva a acoplar el mecanismo de desbloqueo. Compruebe el motor, el encoder, PE, los dispositivos de seguridad y los accesorios.
- Con la alimentación desconectada, seleccione el tipo correcto de motor en el selector de 12 posiciones. A continuación, conecte la alimentación y compruebe el estado de las entradas.
- Realice el aprendizaje de los dispositivos y las posiciones. Observe el sentido y la secuencia de las hojas; si el movimiento es incorrecto o inesperado, detenga el sistema de inmediato. Desconecte la red y la alimentación de respaldo antes de reparar el cableado.
- Pruebe el ciclo completo, las ralentizaciones, los topes y el desbloqueo. Compruebe por separado cada par de fotocélulas, la banda de seguridad y, si procede, la parada de emergencia.
- Antes de la entrega, mida profesionalmente las fuerzas efectivas. Fije junto al accionamiento las instrucciones de desbloqueo manual y explique al usuario cómo manejarlo, desbloquearlo y mantenerlo. No utilice la puerta antes de completar todas las pruebas.

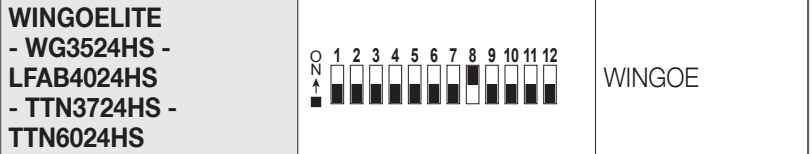

MC824HR30: selección del motor LFAB4024HS
Ajuste en el selector de 12 posiciones DIP 8 = ON; todos los demás DIP 1–12 = OFF. Realice el ajuste con la alimentación desconectada, antes de aprender las posiciones. Después de cambiar la selección del motor, es necesario volver a aprender las posiciones.
LFAB4024HS pertenece al grupo común WINGOELITE del selector. Utilice exclusivamente el ajuste del selector indicado para LFAB4024HS.
MC824HR30: aprendizaje de los dispositivos
Mantenga pulsados a la vez Open y Stop/Set. Cuando L1 y L2 empiecen a parpadear rápidamente, aproximadamente después de 3 s, suelte los botones. Al finalizar, STOP debe permanecer encendido y L1 y L2 apagarse; L3 y L4 pueden parpadear si las posiciones aún no se han aprendido. Repita el aprendizaje después de cambiar los dispositivos BlueBUS o STOP.
MC824HR30: aprendizaje automático de las posiciones
Antes del aprendizaje, compruebe el cableado, la selección correcta del motor, el funcionamiento de los dispositivos de seguridad y el ajuste de los topes mecánicos. Primero debe completarse el aprendizaje de los dispositivos. Con un solo motor, se conecta M2/ENC2. Vigile el movimiento durante todo el proceso.
- Mantenga pulsados a la vez Stop/Set y Close. Cuando L3 y L4 empiecen a parpadear rápidamente, aproximadamente después de 5 s, suelte ambos botones.
- En una puerta de dos hojas, M1 se cierra primero lentamente hasta el tope mecánico y, a continuación, M2. A continuación, M2 y M1 se abren lentamente hasta los topes y ambas hojas se cierran rápidamente.
- Cuando el aprendizaje se completa correctamente, L3 y L4 se apagan. Compruebe el ciclo completo y los dispositivos de seguridad.
Si el sentido o la secuencia son incorrectos, interrumpa inmediatamente el aprendizaje con el botón Open o Close. Desconecte la red y la alimentación de respaldo antes de comprobar el cableado. Si se intercambian M1/M2, el técnico también debe intercambiar los pares correspondientes ENC1/ENC2; si se invierte el sentido, debe comprobar el par de alimentación del motor. A continuación, repita el aprendizaje.
Si una fotocélula o la entrada STOP interrumpe el aprendizaje, L1 parpadea. Elimine la causa y vuelva a iniciar el aprendizaje automático; no puentee los dispositivos de seguridad. Procedimiento detallado y otros modos de aprendizaje MC824HR30.
Ajustes, mandos y reinicio
La central configura la fuerza, la velocidad, la pausa antes del cierre automático, la apertura parcial y la secuencia de las hojas. Después de cambiar los ajustes, compruebe las fuerzas de seguridad y los dispositivos de protección. Aumentar la fuerza no soluciona una instalación mecánica incorrecta.
- Programación MC824HR30: funciones y valores
- Emparejamiento del mando según el receptor instalado
- Indicaciones LED y luminosas MC824HR30
Borrar los mandos por radio y reiniciar la central son operaciones distintas. Tras borrar los ajustes, es necesario volver a realizar el aprendizaje correspondiente. Siga el procedimiento específico de la placa y el receptor.
Solución de problemas
| Síntoma | Qué comprobar |
|---|---|
| La hoja no se puede mover manualmente | Desbloqueo, las bisagras, la conexión de las palancas, la alineación de los ejes y si hay objetos extraños en el cajón. No fuerce la puerta atascada. |
| El motor funciona, pero la hoja permanece inmóvil | Acoplamiento del mecanismo de desbloqueo y la conexión de las palancas. Desconecte la alimentación antes de intervenir. |
| Sentido o secuencia incorrectos | Asignación de M1/ENC1 y M2/ENC2, selección del motor y vuelva a realizar el aprendizaje. |
| La puerta se detiene o retrocede | El movimiento libre, los obstáculos, las fotocélulas, el borde de seguridad y Señalización LED de la central. Una vez eliminada la causa, realice las pruebas de seguridad. |
| Agua en el cajón | Desagüe, sedimentos, retorno del agua y cableado. Si un cable está dañado o entra agua en una conexión, deje el equipo fuera de servicio. |
| El mando no responde | Compruebe la pila del mando, su asociación, el receptor y la antena; emparejamiento del mando. |
Mantenimiento
Realice el mantenimiento profesional al menos cada 6 meses, y con más frecuencia si el uso es intensivo o las condiciones ambientales son desfavorables. Antes de limpiar o intervenir, desconecte la alimentación de red y la batería de respaldo. No utilice la puerta si está dañada o se atasca; espere a que la reparen.
- Retire el barro, las hojas y las piedras del cajón y mantenga el desagüe despejado.
- El técnico comprobará la corrosión, los cables, los tornillos, las bisagras, las palancas y los topes; sustituirá las piezas desgastadas.
- Engrase las superficies móviles de contacto indicadas con un lubricante adecuado, usando la boquilla de engrase. Compruebe que el movimiento sea libre y que el desbloqueo funcione.
- Después del mantenimiento, compruebe el movimiento manual, un ciclo automático completo y cada dispositivo de protección.
Vida útil orientativa
La vida útil depende del peso y la longitud de la hoja, así como de las condiciones ambientales. Sume el índice correspondiente a la combinación y los demás factores relevantes. En primer lugar, deben respetarse los límites de uso; el índice de vida útil no autoriza a utilizar una hoja más pesada. El gráfico muestra un número aproximado de ciclos con mantenimiento periódico, no una garantía ni un número de años. El eje horizontal representa la suma de los índices en porcentaje y el vertical, el número de ciclos.
Añada un 15 % si la temperatura supera los 40 °C o es inferior a 0 °C, o si la humedad supera el 80 %. El relleno completo añade un 20 % y un entorno ventoso, otro 15 %.
| Características de la automatización completa | Índice | Gráfico de vida útil |
|---|---|---|
| Hasta 150 kg | 2,01–3 m: 10 % 3,01–4 m: 20 % |  |
| 151–350 kg | 2,01–3 m: 20 % 3,01–4 m: 30 % | |
| 351–400 kg | 2,01–3 m: 30 % 3,01–4 m: 40 % | |
| Temperatura / humedad | +15 % | |
| Relleno completo | +20 % | |
| Entorno ventoso | +15 % |
Ejemplo: una hoja de 3 m / 180 kg tiene un índice del 20 %. En un entorno ventoso, añada un 15 %, lo que da un total del 35 %. También deben añadirse los demás factores relevantes.
Las combinaciones indicadas se aplican a hojas de más de 2 m. Si la hoja es más corta o la combinación no está clara, póngase en contacto con nosotros e indique la longitud, el peso, el tipo de relleno y el número de ciclos previsto.
Datos técnicos y dimensiones
| Parámetro | NICE LFAB4024HS |
|---|---|
| Tensión del motor | 24 V DC, independiente de la alimentación de red de la central |
| Control de la nueva instalación | MC824HR30 / MCA1R30, alimentación de red de 230 V AC |
| Encoder | Magnético, con conexión ENC independiente |
| Consumo / potencia máximos | 7 A / 170 W |
| Par motor | Máximo: 200 Nm; nominal: 90 Nm |
| Velocidad de giro | Sin carga: 3 rpm; con par nominal: 2,4 rpm |
| Apertura de 90° | Aproximadamente 6 s, sin aceleración ni deceleración, en una instalación estándar. |
| Funcionamiento con apertura de 90° | 50 ciclos/h con carga nominal; con BMA1 y apertura de 180°, la mitad |
| Ángulo de apertura habitual | Hasta 110°; con BMA1, hasta 360° para hojas de hasta 3,5 m |
| Grado de protección / temperatura de funcionamiento | IP67 / −20 a +55 °C |
| Cable de alimentación | 2 m; las prolongaciones y conexiones deben quedar fuera del cajón |
| Peso del motor | 12,5 kg; el cajón se contabiliza por separado |
| Cajón de acero | LFABBOX4 – 14,4 kg |

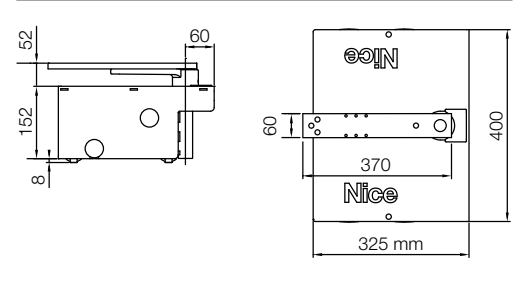

| Dimensiones del cajón según el plano | 400 × 325 mm, altura del cuerpo: 152 mm; respete también la posición del perno y el eje de las bisagras |
El par máximo y la potencia máxima no corresponden a valores de carga continua. Para planificar la excavación y la altura de la hoja, siga el plano y tome como referencia el cajón suministrado. Las dimensiones del motor por sí solas no sustituyen a las dimensiones del cajón.
Vista del producto
