Descripción del producto NICE Hyppo HY7024 - motor para puerta batiente de hasta 3 m/350 kg por hoja
Respaldo en caso de corte de red: para la centralita MC824HR30 utilice NICE PSS324. Con la versión anterior PS324 necesita cable CABLA11 y El modo Standby debe estar desactivado. Conexión del respaldo.
NICE HYPPO HY7024 – motor articulado para puerta batiente
NICE HYPPO HY7024 es un motor electromecánico independiente para una hoja de puerta. Tiene un motor 24 V DC, un brazo articulado y es un motor irreversible irreversible. La posición de la hoja se controla mediante un encoder magnético. Necesita una central de mando y accesorios de seguridad; en caso de corte del suministro eléctrico, se puede desbloquear con una llave.
La instalación, la conexión y las pruebas de seguridad deben ser realizadas por un técnico cualificado. Antes de abrir el motor o la central, desconecte la alimentación y cualquier batería de respaldo. Al accionar la puerta manualmente, asegure la hoja para evitar que se mueva accidentalmente.
Cuándo elegir este motor
HYPPO es adecuado para puertas batientes con el brazo articulado instalado en el lado interior. Hay que tener en cuenta la longitud y el peso de la hoja, la resistencia al movimiento, la posición de las bisagras y el espacio necesario para todo el recorrido del brazo.
| Longitud máxima de la hoja | 3 m; el peso admisible disminuye a medida que aumenta la longitud. |
|---|---|
| Peso según el gráfico | Con una hoja de 2 m la curva inferior del gráfico está por debajo de 350 kg; con 3 m, por debajo de 200 kg. Valore el peso concreto según la curva correspondiente y las condiciones de la puerta. |
| Ciclo de trabajo | 80 %; también es adecuado para un uso más intensivo. |
Los valores de 3 m y 350 kg no se aplican simultáneamente. Los límites corresponden a un motor y una hoja. La altura y la forma de la puerta, el panelado macizo y el viento fuerte pueden reducir considerablemente estos valores. El ciclo de trabajo expresado en porcentaje no indica el número de ciclos por hora ni permite el funcionamiento continuo.

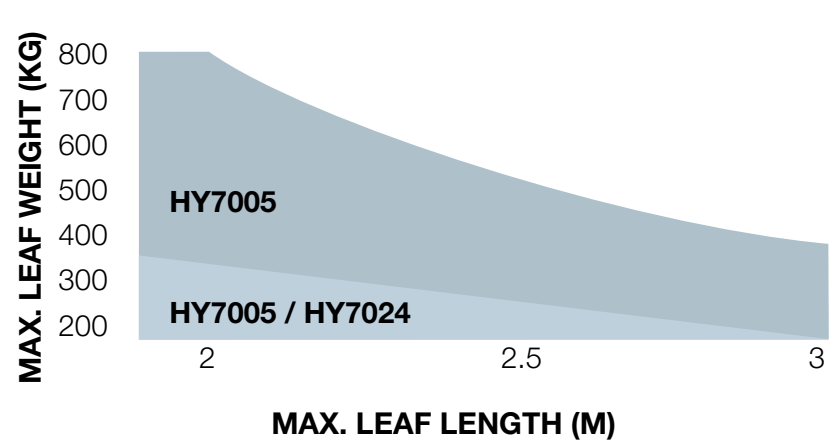

El eje horizontal indica la longitud en metros y el vertical, el peso en kilogramos. Para HY7024, utilice únicamente la zona admisible inferior del gráfico.
Accesorios compatibles
Elija los accesorios según la central instalada, los conectores y la tensión. El siguiente esquema de conexión y los procedimientos se refieren a MC824HR30.
| Qué | Por qué | Tipo |
|---|---|---|
| Central de mando | Controla uno o dos motores y los dispositivos de seguridad. | |
| Luz intermitente | Advierte del movimiento de la puerta y puede incorporar una antena. |
|
| Fotocélulas | Supervisan la zona de la puerta; la respuesta depende de su ubicación. | |
| Batería de respaldo | Funcionamiento durante un corte del suministro eléctrico. |
|
| Fotocélulas inalámbricas | Solución sin cables hasta las fotocélulas. |
|
| Receptor | Recibe las órdenes de los mandos; en la SM se instala un receptor. |
|
| Transmisor | Control remoto según el receptor instalado. | |
| Antena | Ayuda a mejorar el alcance del mando. |
|
| Teclado | Accionamiento mediante código, sin mando a distancia. |
|
| Selector de llave | Accionamiento con llave desde un punto fijo. |
|
| Lector de tarjetas | Control mediante una tarjeta o un llavero asignados. |
|
| Cerradura eléctrica | Bloqueo adicional de la hoja sincronizado con el sistema de control. |
|
| Brazo prolongado | Mayor alcance para una geometría de montaje distinta. | |
| Desbloqueo desde el exterior | Acceso manual en caso de corte del suministro eléctrico, cuando no hay otra entrada. |
|
| Control por Wi-Fi / GSM | Orden remota mediante un contacto libre de potencial. |
|
| Programación e integración | Configuración avanzada y diagnóstico. |
|
FT210B no son compatibles con MC800 ni MC824H: requieren direcciones FT A / FT B / FT C distintas. Seleccione las fotocélulas compatibles indicadas anteriormente.
Motor y central de control independientes
La oferta corresponde a un motor HYPPO HY7024 con brazo articulado. El motor independiente no incluye una central de control. Para una puerta de dos hojas se necesitan dos motores compatibles; no aumentan el límite por hoja. Elija la central, las fotocélulas, la luz intermitente, el receptor y los mandos según el conjunto.
| Conjunto | Central de control | Diferencia importante |
|---|---|---|
| HY7024 | MC824HR30 | 24 V CC con encoder. La central se alimenta con 230 V CA. MC824L no sustituye a HY7024. |
En una puerta existente, siga las indicaciones de la placa instalada. El manual de la MC800 actual no corresponde a la antigua A60, y los procedimientos de la MC824HR30 no se aplican automáticamente a otra generación de la MC824H.
Instalación del motor articulado
Antes de la instalación
- La hoja debe moverse manualmente con suavidad a lo largo de todo el recorrido. Compruebe las bisagras, la rigidez de la hoja y la capacidad de carga de las fijaciones.
- Instale topes mecánicos firmes de cierre y apertura para delimitar el recorrido y configurar la central.
- Deje espacio libre para el cuerpo del motor, todo el recorrido del brazo y la palanca de desbloqueo. Evalúe los puntos de aplastamiento y atrapamiento, y planifique las protecciones.
- La placa de soporte se fija al pilar y el soporte delantero, a la hoja. Las cotas de montaje y la resistencia del soporte son determinantes.

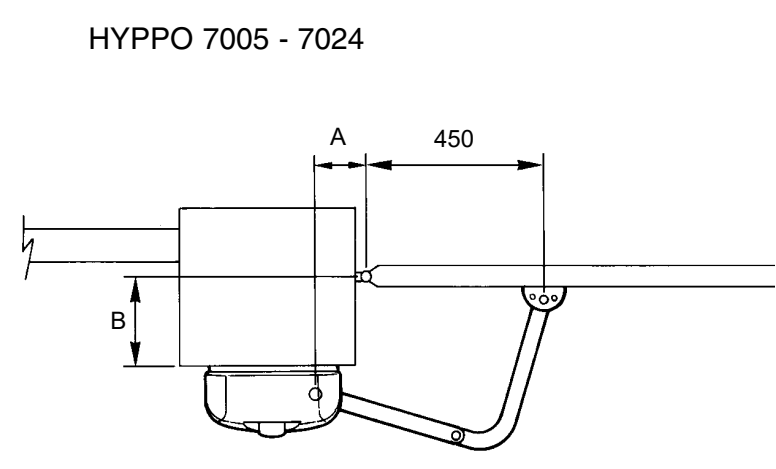

Dimensiones de montaje A y B
Mida las cotas A y B según la ilustración. La tabla corresponde al brazo articulado estándar HY7024 e indica el ángulo de apertura para cada par de dimensiones en milímetros.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
El ángulo viene determinado por la geometría, no es un ajuste arbitrario de la central. Antes de la fijación definitiva, desbloquee el motor y compruebe todo el recorrido de la hoja y del brazo. Los topes deben impedir el movimiento fuera de la zona segura.

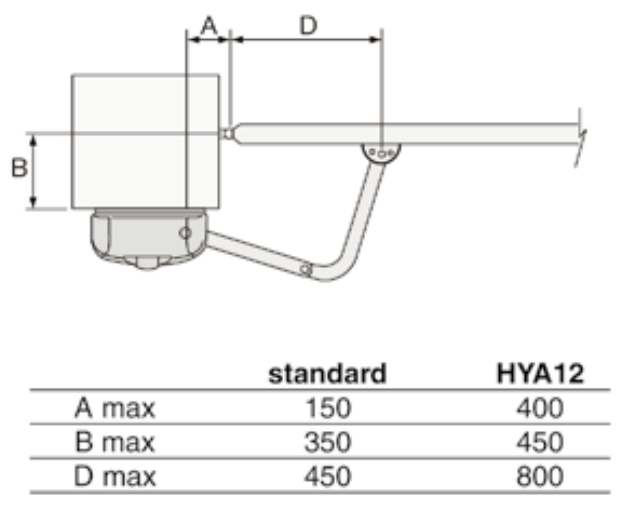

Brazo prolongado HYA12
Brazo articulado prolongado NICE HYA12 permite un mayor alcance. La ilustración también define la cota D. Los valores máximos de A/B/D son límites de montaje, no dimensiones recomendadas para el pilar. No aplique automáticamente al HYA12 la tabla de ángulos del brazo estándar.
| Cota | Brazo estándar | HYA12 |
|---|---|---|
| A máx. | 150 mm | 400 mm |
| B máx. | 350 mm | 450 mm |
| D máx. | 450 mm | 800 mm |

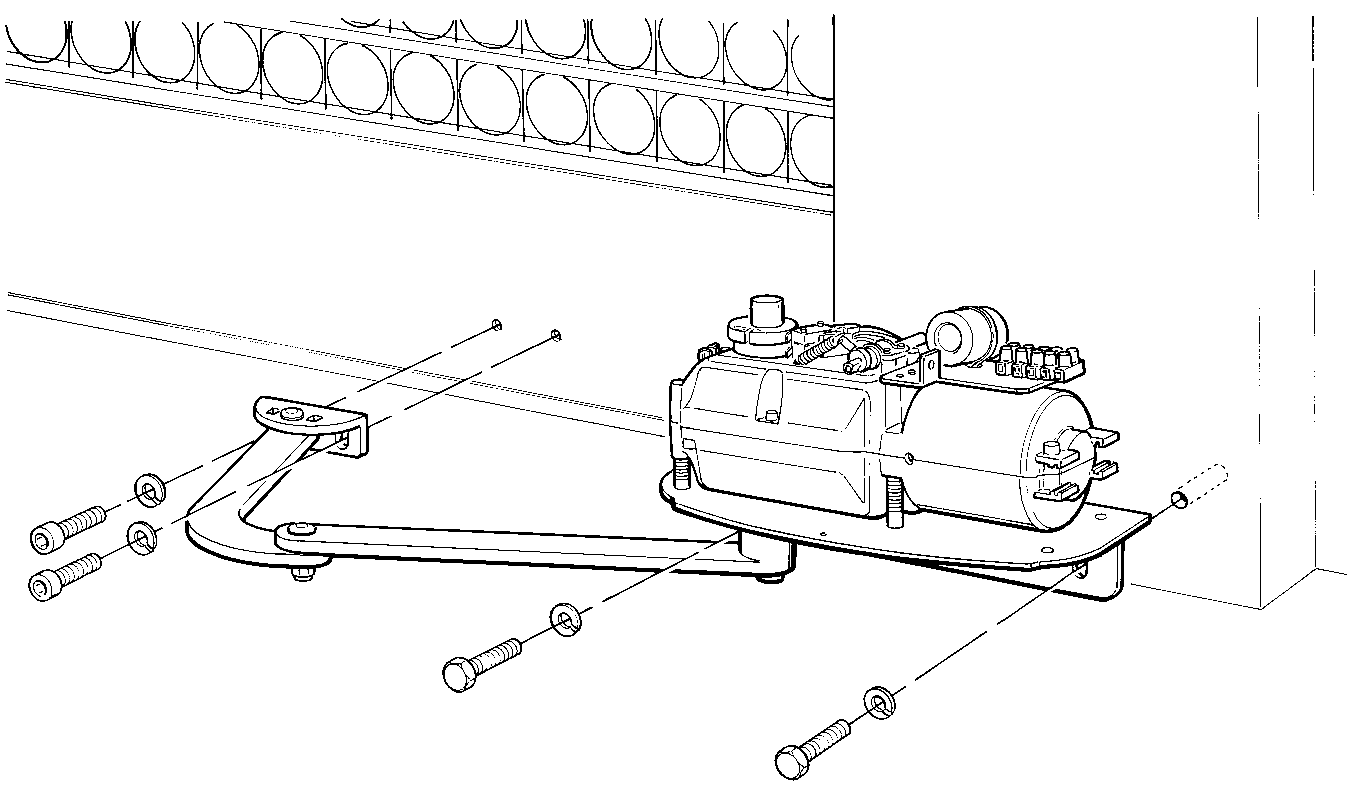

Fijación de la placa y del soporte
- Determine si el montaje es a izquierda o a derecha visto desde el interior de la propiedad. El mismo modelo se adapta a ambos lados mediante la posición de la placa y el montaje del brazo.
- Fije la placa de soporte A al soporte firme del pilar y el soporte B a la parte rígida de la hoja. Aquí, A/B identifican las piezas, no las cotas de montaje de la tabla anterior.
- Atornille el motor a la placa. Corrija las pequeñas desviaciones de alineación usando los orificios de fijación alargados.
- Monte el brazo para el lado elegido. Lubrique los tornillos según el manual de montaje antes de ensamblarlos, y coloque las arandelas y los elementos de fijación.
- Con el motor desbloqueado, pruebe manualmente la hoja hasta los topes; después, apriete definitivamente las fijaciones.

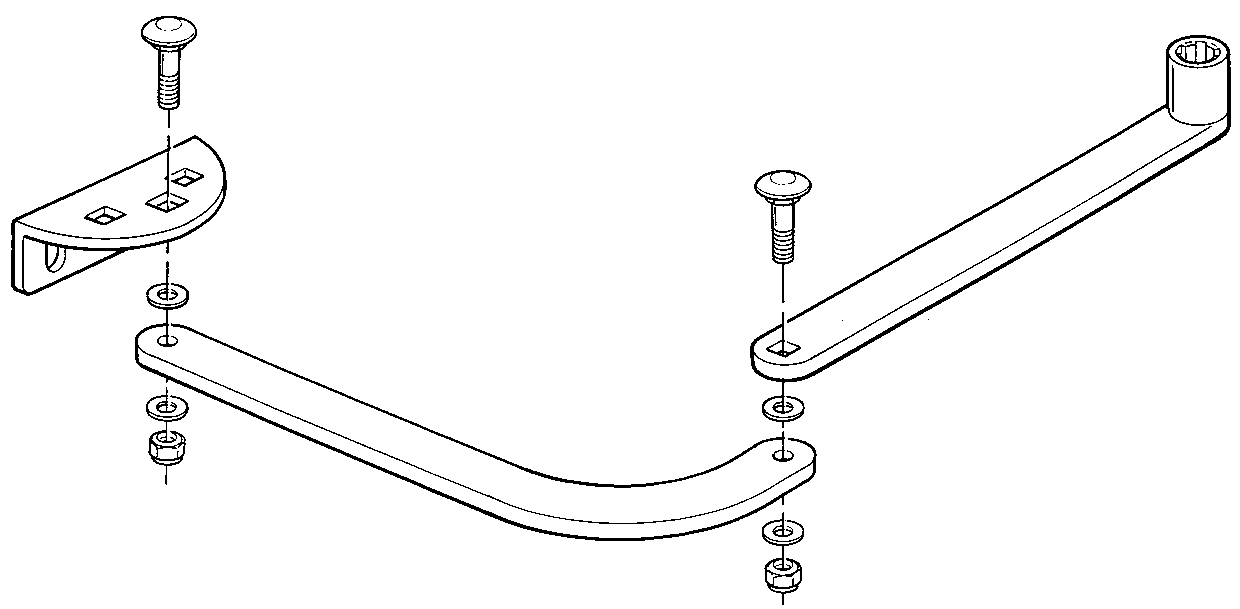

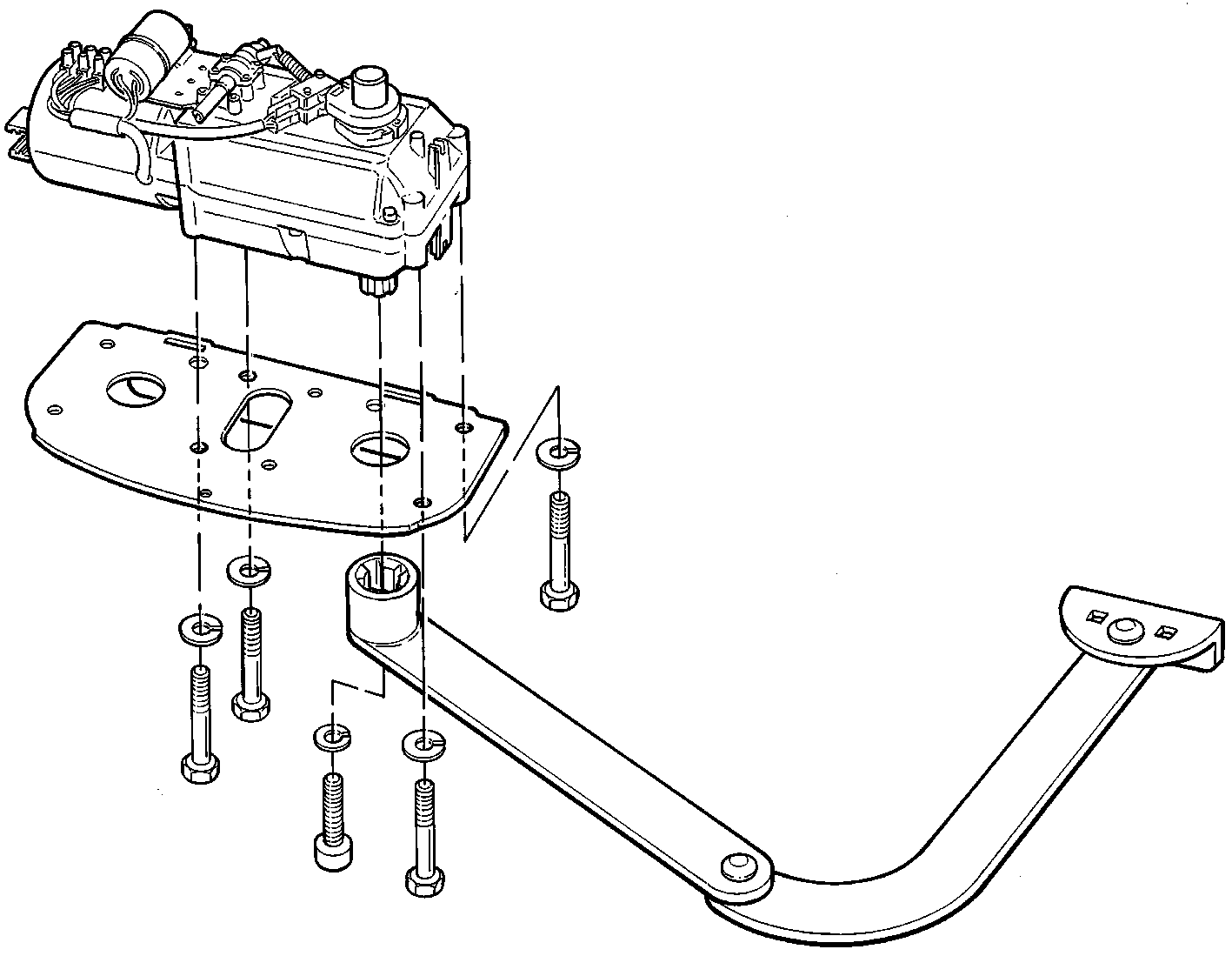

Montaje a izquierda, visto desde el interior:

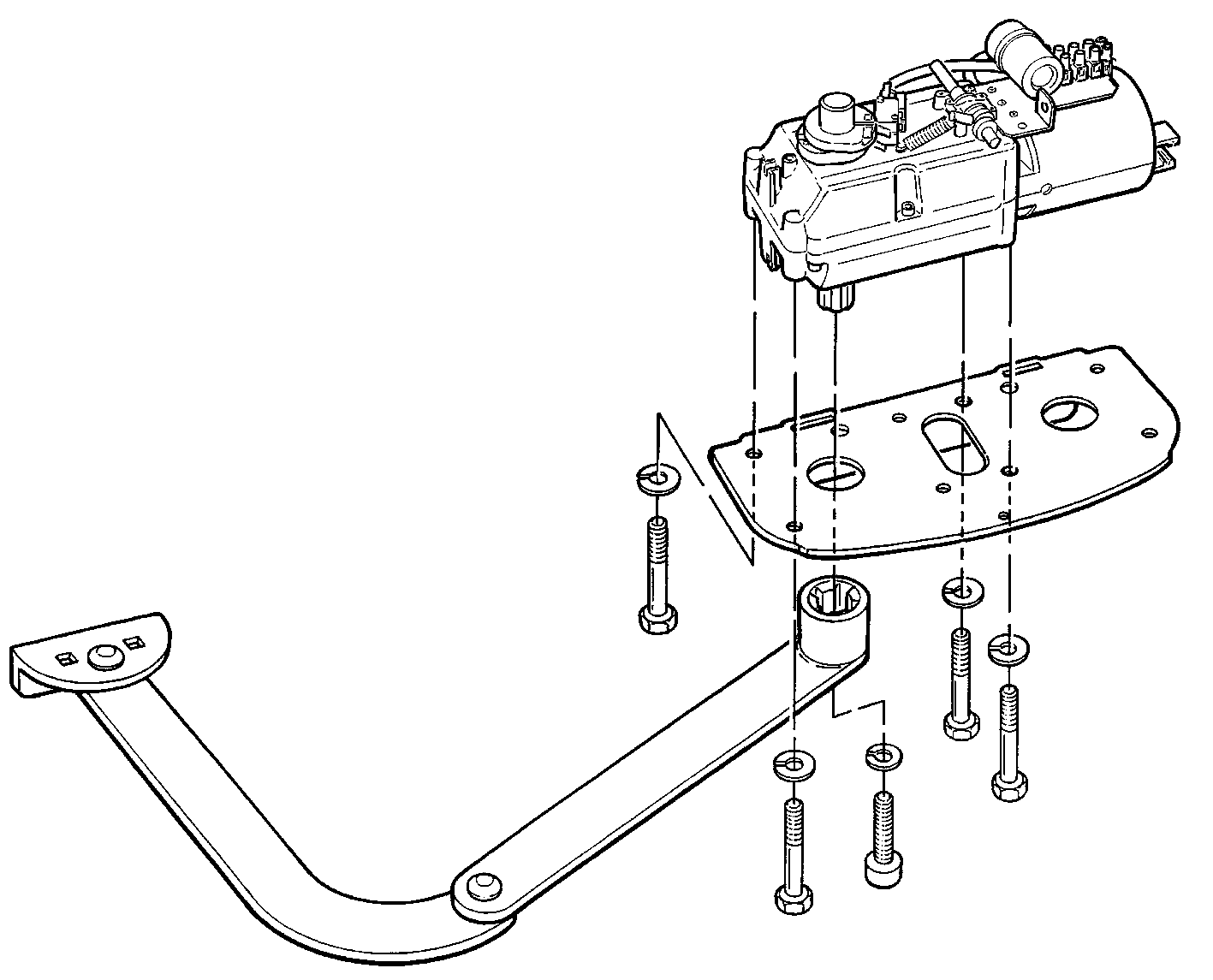

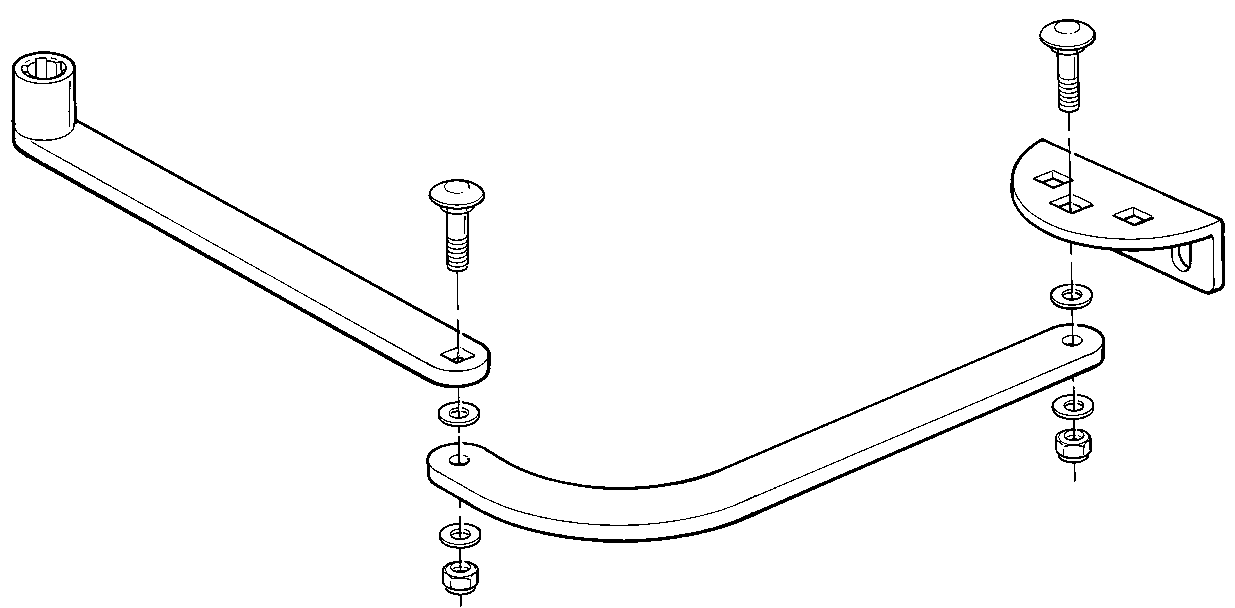

Montaje a derecha, visto desde el interior:

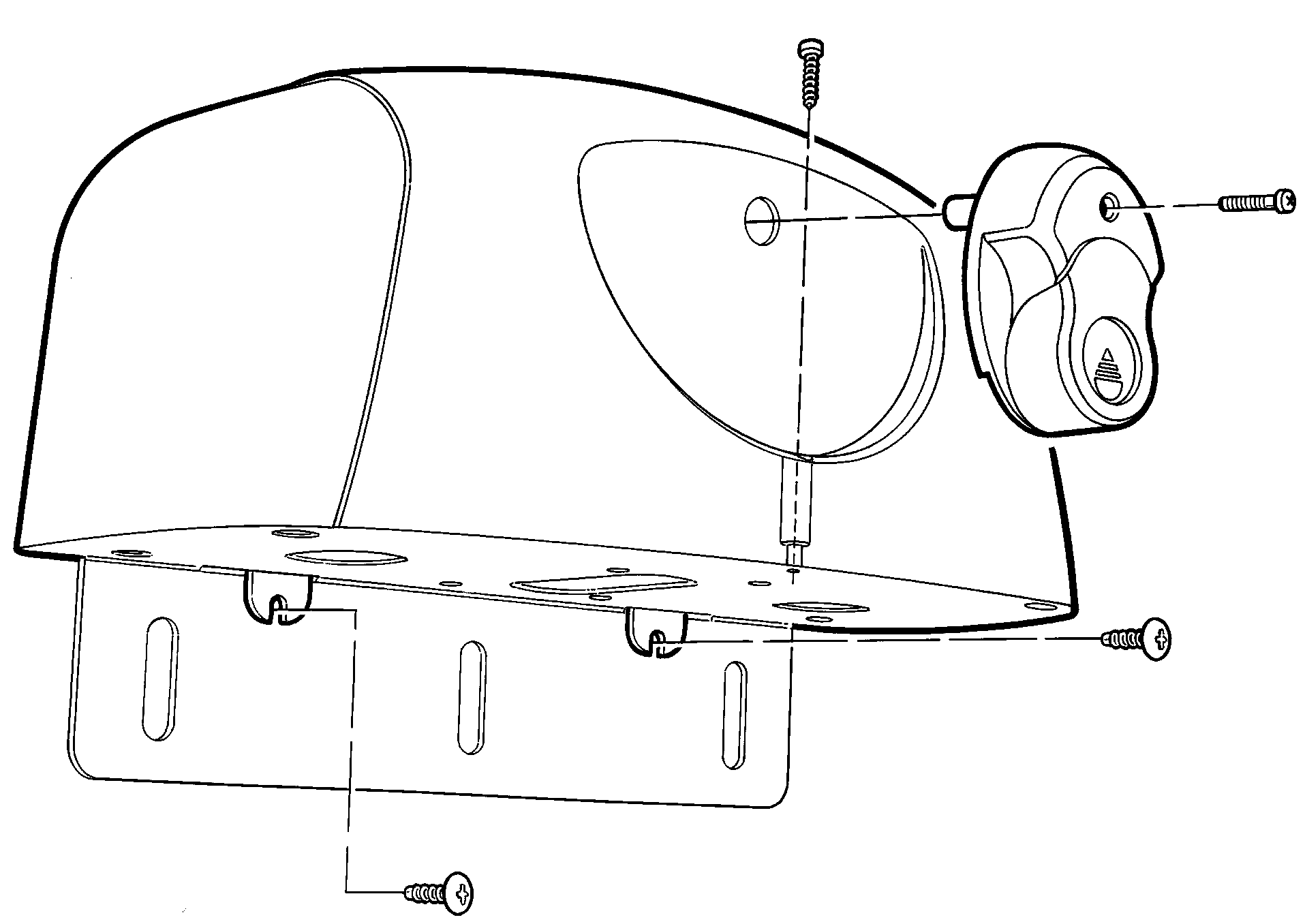

Cubierta y protección del mecanismo
Una vez ajustado, coloque la cubierta y la palanca de desbloqueo y fíjelas con los tornillos. Compruebe los pasacables y que la cubierta quede cerrada. No debe entrar agua en el motor ni en la central; proteja los cables del brazo y del movimiento de la hoja.

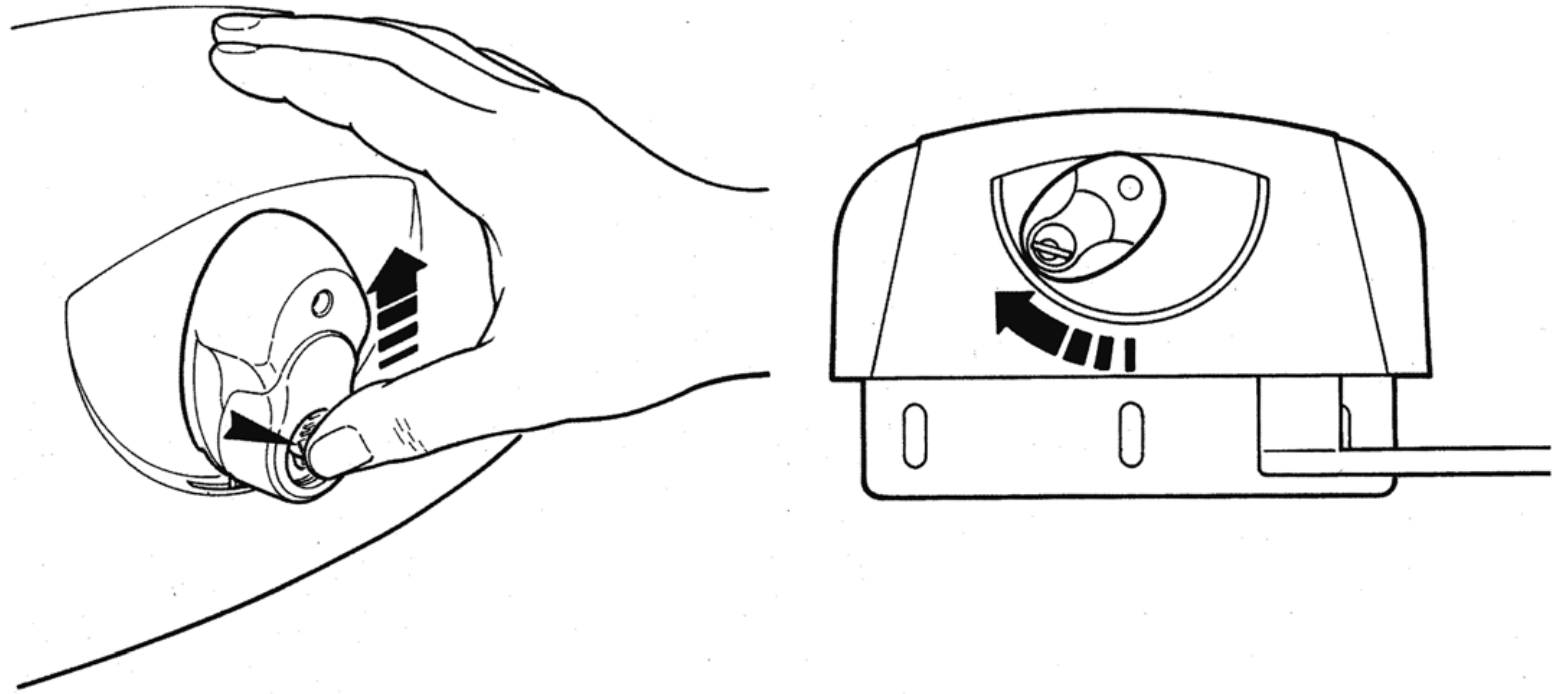

Desbloqueo manual
- Detenga la automatización, desconecte la alimentación y asegure la hoja para evitar que se mueva por sí sola.
- Deslice hacia arriba la tapa de la cerradura. Introduzca la llave y gírela en el sentido de las agujas del reloj.
- Gire la palanca de desbloqueo como se muestra en la ilustración; después, mueva la hoja manualmente.
- Antes del funcionamiento automático, devuelva el mecanismo a la posición bloqueada, con la manilla en vertical. Compruebe que la transmisión esté bloqueada, retire la llave y cierre la tapa de la cerradura.
Si no dispone de otro acceso a la propiedad, resuelva el acceso durante la instalación: NICE KIO con cable KA1 permite el desbloqueo manual desde el exterior. Instale el conjunto y compruébelo antes de poner la puerta en funcionamiento.
Cableado y conexión eléctrica
Tienda y proteja la alimentación de red, los cables del motor y las señales de baja tensión según la tensión y el entorno. La alimentación de la central incluye L, N y PE; protéjala con un dispositivo de protección adecuado y un dispositivo de desconexión total. Fije los cables con prensaestopas y elementos de alivio de tensión.
| Circuito | Cable | Uso |
|---|---|---|
| Alimentación de la central | 3 × 1,5 mm² | Hasta 30 m; L, N y PE. Para una alimentación más larga, 3 × 2,5 mm² y puesta a tierra de protección en la automatización según el manual de la central. |
| Motor | 3 × 1,5 mm² | Hasta 10 m; circuito del motor independiente. |
| Codificador | 2 × 1 mm² | Hasta 10 m, sin polaridad; corresponde al motor respectivo. |
| BlueBUS | 2 × 0,5 mm² | Hasta 20 m; para más de 20 m y hasta 40 m, use 2 × 1 mm². |
| Luz intermitente | 2 × 0,5 mm² | Hasta 20 m, FLASH de baja tensión. |
| Cerradura eléctrica | 2 × 1 mm² | Hasta 10 m; salida de 12 V CA / máx. 15 VA. |
| Interruptor de llave | 4 × 0,5 mm² | Hasta 50 m; también pueden usarse dos cables de 2 × 0,5 mm². |
| Antena | RG58 | Hasta 20 m; se recomienda menos de 5 m. |
El instalador debe comprobar la sección y el recorrido según las longitudes del cableado y el manual de la central instalada.

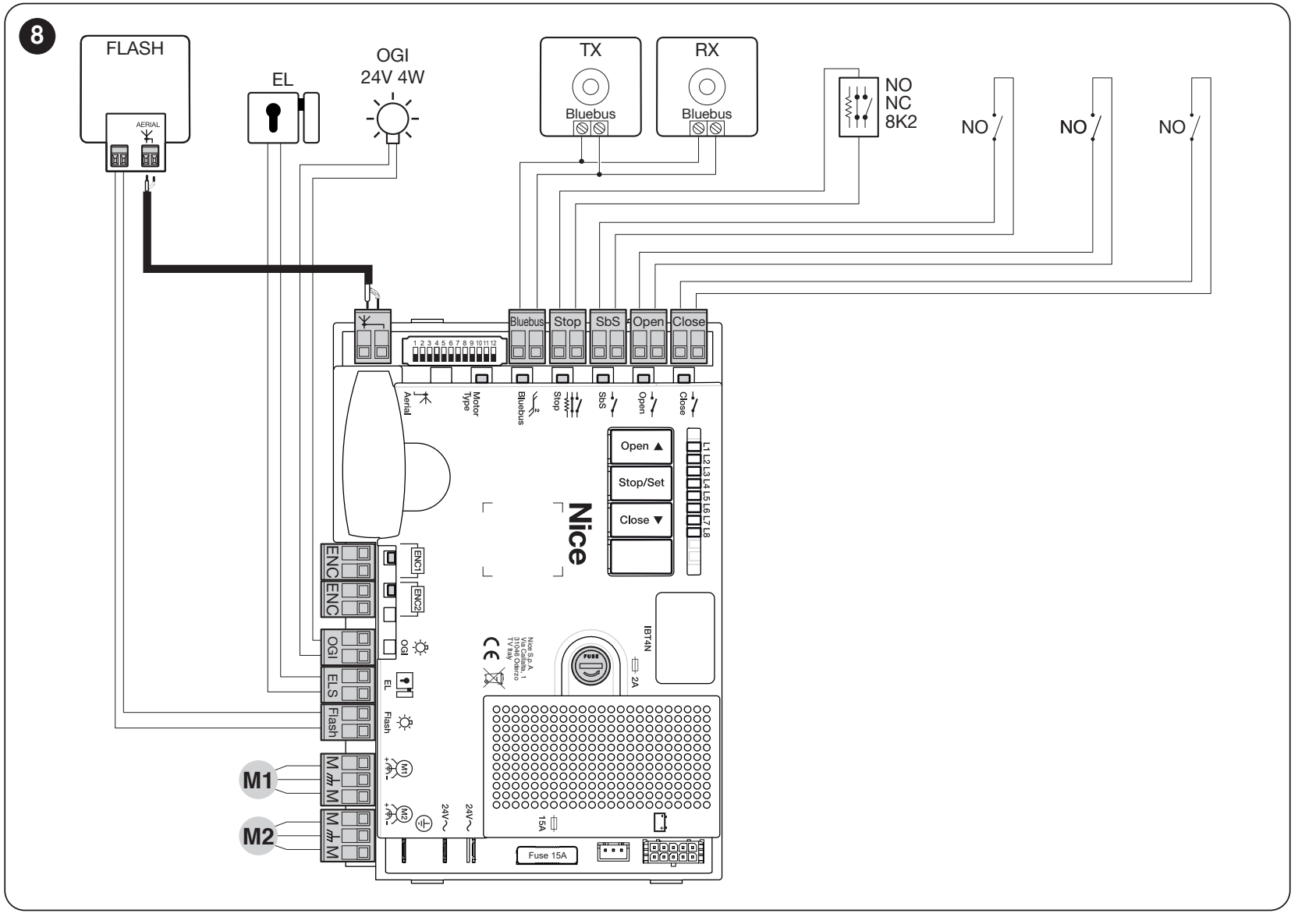

Conexión del motor y de la central
HY7024 debe conectarse a la salida de motor de 24 V CC de MC824H, no a la red de 230 V. El procedimiento siguiente corresponde a MC824HR30 con la placa MCA1R30. Los dos cables del codificador no tienen polaridad; deben conectarse al ENC correspondiente. MC824L utiliza otros motores.
| Una hoja | Motor a M2, codificador a ENC2; M1 y ENC1 quedan libres. |
|---|---|
| Dos hojas | M2 abre primero; M1 cierra primero. El codificador de M1 se conecta a ENC1 y el de M2 a ENC2. |
| Selector del motor | Antes de aprender las posiciones, ajuste DIP 1 = ON; DIP 2–12 = OFF para HY7024. No utilice otra combinación. |
Para HY7024, utilice el ajuste correspondiente a su modelo; el programador puede mostrar este grupo como MB4024. Lo importante es que los interruptores estén en la posición correcta para HY7024.
Bornes de accesorios y polaridad

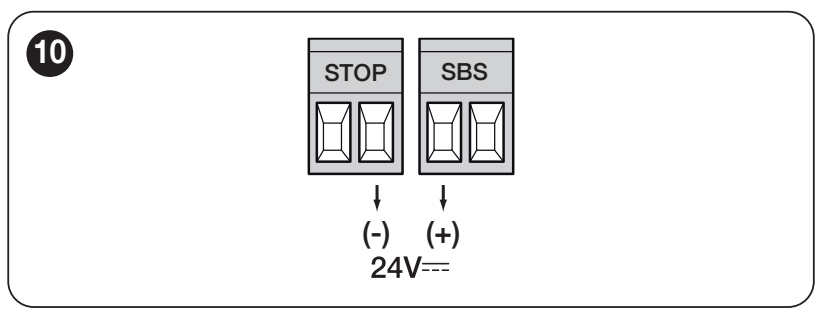

| Alimentación auxiliar | El borne izquierdo del par SbS = +; el borne derecho del par STOP = −, según el detalle siguiente. 24 V CC −30 % / +50 %, máximo total 200 mA. La tensión se mantiene también en Standby. Se trata de las posiciones de alimentación indicadas, no de contactos de señal cualesquiera. |
|---|---|
| BlueBUS | Dos conductores en paralelo transportan la alimentación y los datos; sin polaridad +/−. |
| ENC1 / ENC2 | Codificadores de los motores correspondientes; sin polaridad. |
| FLASH | Luz intermitente de 12 V CC, máx. 21 W; por ejemplo, ELDC. Antes de conectar, compruebe las marcas +/− de la salida y de la luz intermitente concretas. |
| ELS | Cerradura eléctrica 12 V CA, máx. 15 VA; la corriente CA no tiene polaridad +/−. |
| OGI | Señalización de puerta abierta: 24 V CC, máx. 4 W. El modo depende del ajuste; respete la identificación de la salida instalada. |
| SbS / Open / Close | Contactos NO libres de potencial en los pares correspondientes: paso a paso, solo abrir o solo cerrar. Los contactos no tienen polaridad y no se les debe aplicar tensión externa. |
| STOP | Entrada de seguridad aprendida, NO, NC o 8,2 kΩ. Los contactos libres de potencial no tienen polaridad; la conexión debe corresponder a los dispositivos de seguridad. |
Si la placa o la disposición de los bornes son distintas, consulte el manual de la unidad instalada. Conexión detallada de MC824HR30.
Respaldo en caso de corte de red
MC824HR30 admite PSS324. Antes de conectar, desconecte la alimentación de red y la batería, y utilice el conector previsto. Si conserva la PS324, necesita el cable CABLA11 y Standby debe estar en OFF. El número de maniobras depende de la carga de la batería y de la carga de la puerta. La batería de respaldo no sustituye al desbloqueo manual correcto. Procedimiento completo para conectar la batería de respaldo.
Fotocélulas y entradas de seguridad
Coloque las fotocélulas según el movimiento de las hojas y los riesgos de la puerta. Alinee correctamente TX/RX. La protección del paso no sustituye a la protección de los puntos de aplastamiento en la bisagra y el brazo.
La MC824H utiliza para las fotocélulas BlueBUS. EPMB, EPLB, EPSB, EPMORB y F210B conéctelas en paralelo con dos cables, sin polaridad. TX/RX de cada pareja deben tener la misma dirección, distinta de la de las demás parejas. Después de cambiar los dispositivos, repita el aprendizaje.
PHOTO/PHOTO II protegen el cierre; PHOTO 1/PHOTO 1 II intervienen tanto al abrir como al cerrar. PHOTO 2/PHOTO 2 II protegen la apertura. PHOTO 3 no está permitido. Los puentes y las respuestas exactas se indican en la tabla de direccionamiento.
Pruebe cada pareja tanto al abrir como al cerrar, así como STOP y, si la hay, la banda sensible. No anule un dispositivo de seguridad con un puente para hacer que la puerta se mueva.
Primera puesta en marcha y aprendizaje
El instalador debe realizar estos pasos tras comprobar la parte mecánica y eléctrica. Asegure el motor en modo automático y compruebe los topes, el recorrido libre y M1/M2. Esté preparado para detener la puerta durante el primer movimiento.
En la MCA1R30, ajuste DIP 1 en ON para HY7024 y los demás en OFF, y conecte el encoder.
Al conectar la alimentación, BlueBUS debe parpadear aproximadamente una vez por segundo, los LED de las fotocélulas BlueBUS TX/RX conectadas deben parpadear y la luz intermitente FLASH debe estar apagada. Si alguna comprobación falla, desconecte la alimentación y cualquier batería de respaldo y revise el cableado antes de continuar.

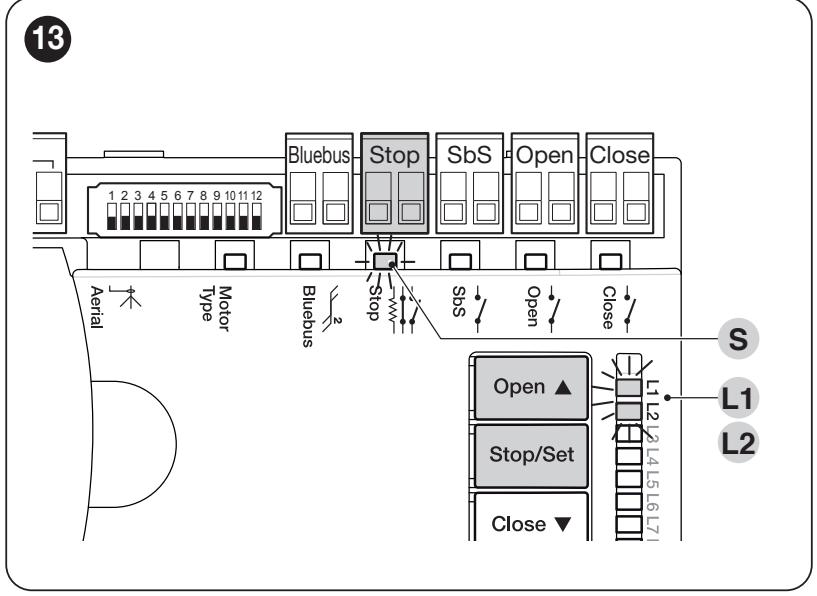

1. Reconocimiento de dispositivos
- Mantenga pulsados simultáneamente Open ▲ + Stop/Set.
- Suelte ambos botones cuando L1/L2 empiecen a parpadear rápidamente, aproximadamente después de 3 segundos.
- Espere a que finalice. Correcto: STOP permanece encendido y L1/L2 se apagan. L3/L4 pueden parpadear para indicar que se requiere el aprendizaje de las posiciones.
Repita el proceso después de añadir o retirar un dispositivo BlueBUS/STOP. Realice el aprendizaje incluso sin accesorios conectados.
2. Aprendizaje automático de las posiciones
- Mantenga pulsados simultáneamente Stop/Set + Close ▼.
- Suelte los botones cuando L3/L4 empiecen a parpadear rápidamente, aproximadamente después de 5 segundos.
- Observe: Cierre lento de M1 hasta el tope, cierre lento de M2 hasta el tope, apertura lenta de ambos motores hasta los topes y cierre rápido de ambos motores. Con un solo motor, solo se mueve M2.
- El apagado de L3/L4.
Si alguno de los motores se abre en lugar de cerrarse durante los primeros movimientos de cierre, detenga el aprendizaje con el botón Open ▲ o Close ▼. Desconecte la alimentación y cualquier batería de respaldo y corrija el sentido del motor correspondiente: intercambie los dos cables exteriores del motor según el esquema de la MC824H; no cambie los cables del encoder. Si el orden es incorrecto, corrija M1/M2 y también sus ENC1/ENC2. Vuelva a iniciar el aprendizaje desde el principio. La activación de una fotocélula o de STOP interrumpe el proceso y hace parpadear L1; elimine la causa y repita el aprendizaje.
3. Pruebas y entrega
Pruebe aperturas y cierres completos, los topes, las desaceleraciones, el solapamiento de las hojas y el desbloqueo. Compruebe cada dispositivo de seguridad, la parada y el cambio de sentido al encontrar un obstáculo. El instalador debe medir las fuerzas y evaluar el conjunto completo. No ajuste una fuerza elevada como sustituto de reparar una puerta que se atasca. El usuario debe recibir el manual y saber desbloquear el accionamiento de forma segura.
Aprendizaje manual y mixto: procedimiento detallado de la central de control. El aprendizaje mixto debe ir precedido del aprendizaje automático.
Ajustes y mandos a distancia
Ajuste el cierre automático, el tiempo de pausa, el modo paso a paso, la desaceleración y la fuerza según la puerta. Repita las pruebas después de modificar la fuerza o las funciones de seguridad. Los rangos completos, los LED y los valores de fábrica se indican en las tablas de programación de la central de control.
Receptor, mando a distancia y antena
El motor por sí solo no tiene un receptor de radio integrado. Se instala un receptor SM en la central de control. NICE OXIBD también es compatible con el funcionamiento bidireccional de ON3EBD; OXILR utilícelo con ON3ELR. Con el modelo anterior OXI elija los transmisores según la codificación almacenada. La misma frecuencia no garantiza por sí sola la compatibilidad.
Conecte el cable coaxial según el receptor: directamente al receptor en el caso del OXIBD y según el esquema de la central en el caso del OXI. Emparejamiento y borrado de mandos a distancia. Borrar la memoria de radio no restablece la placa ni realiza el aprendizaje de las posiciones.
Qué comprobar en caso de avería
| Síntoma | Qué comprobar |
|---|---|
| La puerta no se mueve | Alimentación, bloqueo del desbloqueo y STOP. Las averías de alimentación o de fusibles deben ser reparadas por un técnico con la alimentación desconectada. |
| El motor funciona, pero la hoja no se mueve | Compruebe que la transmisión esté bloqueada y el brazo bien fijado; vuelva a colocar el desbloqueo en la posición de bloqueo. |
| La puerta se detiene o retrocede | Primero, compruebe el movimiento manual y el espacio del brazo; después, las fotocélulas, STOP y los topes. No aumente la fuerza sin averiguar la causa. |
| El aprendizaje no finaliza | Orden y sentido de los motores, topes y dispositivos de seguridad. En HY7024, también DIP 1 y los codificadores. |
| El mando no funciona, pero el botón sí. | La batería, la codificación, el almacenamiento del transmisor en el receptor y la antena. |
| Fallo tras cambiar las fotocélulas | Las direcciones y los cables; después, repetir el reconocimiento de dispositivos. |
Número de destellos de la luz intermitente y del LED: diagnóstico y reparaciones. Anote los ajustes antes de restablecer el sistema. Restablecer la placa, borrar el receptor y volver a programarlo son operaciones distintas; consulte el manual de la unidad instalada.
Inspección y mantenimiento
Haga revisar el conjunto completo al menos cada seis meses; si el uso es intensivo o el entorno es exigente, hágalo con mayor frecuencia según el plan de mantenimiento. Revise las bisagras, las fijaciones, la holgura del brazo, los topes, el desbloqueo, los pasacables y los cables. Compruebe las fotocélulas y el botón STOP, y registre la inspección.
Durante el movimiento, manténgase fuera del recorrido de la hoja y del brazo articulado. No permita que los niños jueguen cerca de la puerta y mantenga los mandos fuera de su alcance. Mantenga despejada la zona de la puerta. Limpie las superficies y las ventanas de las fotocélulas sin usar productos agresivos. No lave el motor con agua a presión. Confíe las intervenciones en el mecanismo, los circuitos eléctricos y los ajustes de seguridad a un técnico. Si el brazo está dañado, se oyen ruidos inusuales o se produce un movimiento espontáneo, detenga la automatización y solicite una reparación.
Datos técnicos de NICE HYPPO HY7024
| Tipo | Motorreductor electromecánico irreversible de brazo articulado para una hoja. |
|---|---|
| Motor | 24 V CC |
| Corriente | 5 A |
| Potencia absorbida | 120 W |
| Par | 250 Nm |
| Velocidad de giro | 2 rpm |
| Ciclo de trabajo | 80 % |
| Detección de posición | Codificador magnético |
| Grado de protección | IP43 |
| Temperatura de funcionamiento | −20 a +50 °C |

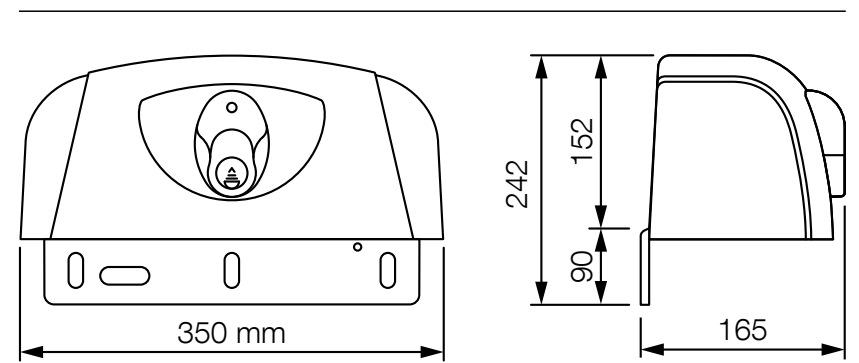

| Dimensiones | 350 × 165 × 242 mm (anchura × profundidad × altura total) |
| Peso | 13 kg |
| Límites de la hoja | Hasta 3 m; consulte el peso correspondiente en el gráfico de límites. |
La altura total de 242 mm incluye la placa situada debajo del cuerpo del motorreductor; en el dibujo, la carcasa tiene una altura de 152 mm.
