NICE Hyppo 7100 HY7124 - motor para puertas plegables de dos hojas
| Disponibilidad de productos: | a petición | Es posible que el producto no esté disponible, póngase en contacto con nosotros para obtener más información. |
|---|
a petición
599,00 € con IVA
| Peso |
|---|
| 13 kg |
Descripción del producto NICE Hyppo 7100 HY7124 - motor para puertas plegables de dos hojas
¡Atención!
Con el accionador para puertas batientes NICE Hyppo HY7124 con unidad de control de versión R30 (MC842HR30) es necesario utilizar PS124 o PS324 un adaptador de cable CABLA11.
NICE HYPPO HY7124 – motor para puerta plegable
NICE HYPPO HY7124 es un motor electromecánico independiente con brazo telescópico para puerta plegable. El motor funciona a 24 V DC y es irreversible. Necesita una unidad de control, alimentación y elementos de seguridad. En caso de corte del suministro eléctrico, se puede desbloquear con una llave.
Cuándo elegir este accionamiento
El HY7124 está diseñado para una estructura de puerta plegable con brazo telescópico. Antes de elegirlo, hay que conocer las dimensiones y el peso de cada sección, la posición de las bisagras verticales, la resistencia al movimiento, el espacio disponible para el plegado y el método de fijación del motor.
| Longitud de la sección de la puerta plegable | Máximo 1 500 mm por sección, según el esquema de montaje. |
|---|---|
| Peso y longitud | El límite máximo de peso es de 200 kg, pero el peso permitido disminuye a medida que aumenta la longitud. Con una longitud de 1,5 m, la curva está por debajo de 150 kg. |
| Ciclo de trabajo | 80 %; la idoneidad para una intensidad de uso concreta debe evaluarse teniendo en cuenta el conjunto completo. |

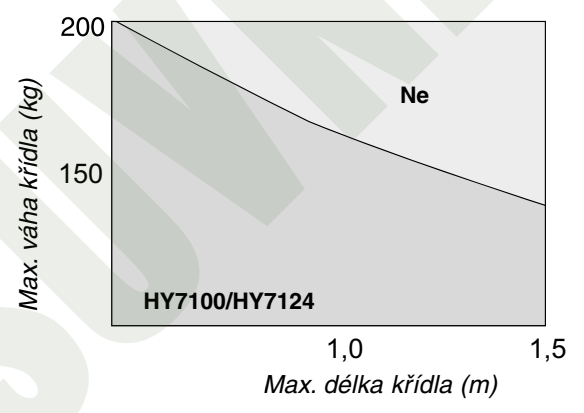

1,5 m y 200 kg no son valores permitidos simultáneamente. En el gráfico, el eje horizontal representa la longitud de la sección en metros y el eje vertical el peso en kilogramos; la zona por encima de la curva, marcada «Ne», no está permitida. Este valor no indica la capacidad de carga de todo el paso ni el peso total de todas las secciones. Si la puerta tiene un panelado completo y está expuesta al viento, el instalador debe evaluar la carga sobre la puerta entera. El porcentaje del ciclo de trabajo no equivale al número de aperturas por hora.

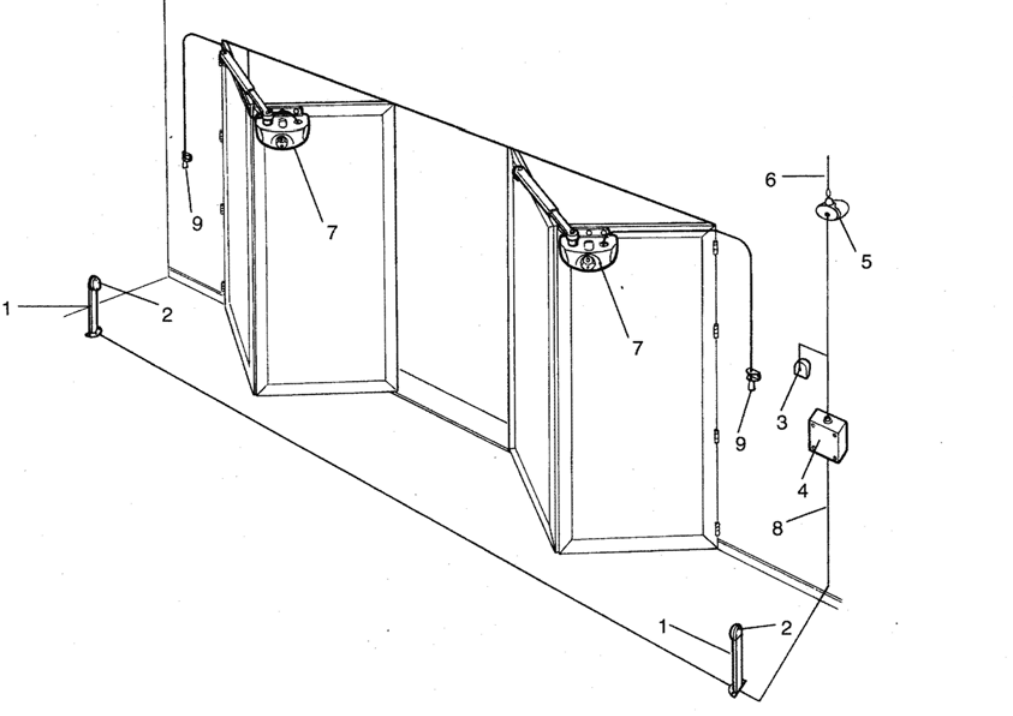

Cómo funciona una puerta plegable
En la configuración mostrada, un motor mueve un par de secciones plegables. El motor se fija a la primera sección del par plegable; el brazo telescópico conecta el mecanismo con la segunda sección. Para una puerta con dos mitades plegables se necesitan dos motores y una unidad de control común adecuada. Por tanto, no confunda el número de secciones con el número de motores.
En la imagen:
- 1 – poste de fotocélula
- 2 – fotocélula
- 3 – selector de llave o teclado
- 4 – central de control
- 5 – luz intermitente
- 6 – antena
- 7 – motor HYPPO
- 8 – alimentación
- 9 – desbloqueo.
El esquema muestra el principio de funcionamiento del conjunto; los accesorios se eligen según la central instalada.
Motor independiente y unidad de control
Esta ficha corresponde a un motor HY7124 independiente con brazo telescópico. La central de control no está integrada en el motor. La central, los elementos de seguridad, el receptor y los mandos deben elegirse según el conjunto concreto. Antes de realizar el pedido, compruebe la disponibilidad y el equipamiento suministrado.
| Modelo | Motor y detección | Unidad de control compatible actual |
|---|---|---|
| HYPPO HY7124 | 24 V DC; encoder magnético. | MC824HR30 / MCA1R30 |

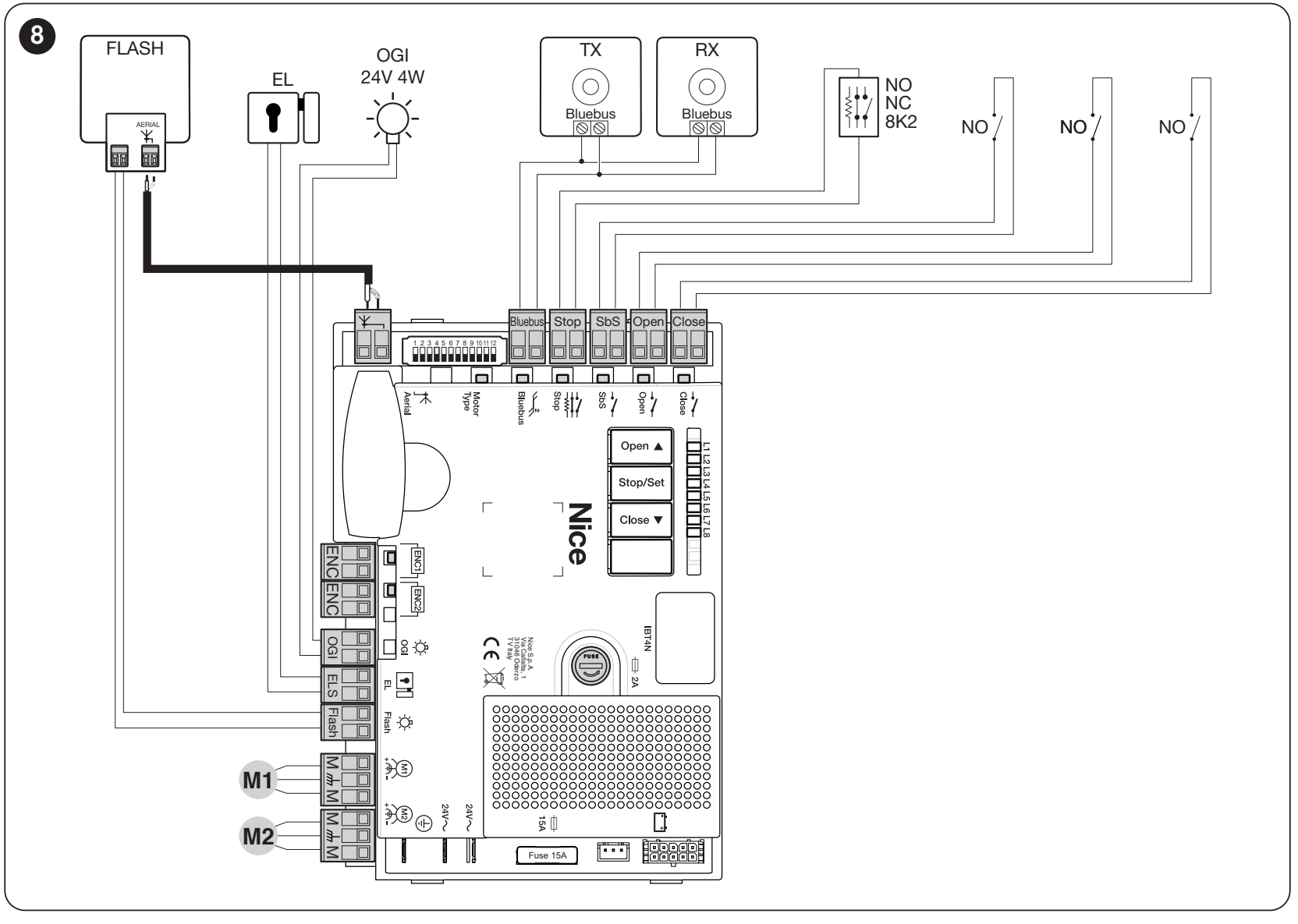

El siguiente esquema de conexiones y la puesta en marcha inicial se refieren a MC824HR30 / MCA1R30. Si ya hay una automatización instalada, consulte siempre el manual de la placa realmente instalada. La tensión del motor y la alimentación de red de la central son circuitos distintos.
Para la MC824H/MC824HR10 antigua, consulte su propio manual. La MC824HR30 actual tiene sus propios procedimientos y requisitos para la alimentación de reserva. La MC824L no es un sustituto del motor HY7124 con encoder.
Montaje del accionamiento telescópico
El montaje, las conexiones eléctricas y las pruebas de seguridad deben realizarlos técnicos cualificados. Antes de trabajar, desconecte la alimentación de red y cualquier fuente de respaldo, y asegure las secciones de la puerta para evitar que se muevan por sí solas.
- Compruebe la solidez de ambas secciones y de las bisagras. El par completo de secciones plegables debe poder desplazarse manualmente con suavidad por todo el recorrido, sin atascos ni holgura excesiva.
- Instale topes mecánicos robustos para las posiciones de cierre y apertura, adecuados a la estructura elegida y al proceso de aprendizaje de la central.
- Evalúe los puntos de atrapamiento en las bisagras de los extremos y la central, entre las secciones al plegarse y alrededor del brazo telescópico. La ubicación de las protecciones debe tener en cuenta todo el recorrido de la puerta.
- El motor, el brazo, los cables y el mecanismo de desbloqueo no deben chocar con el marco, la pared ni la otra sección. Fíjelos a una parte estructural resistente.

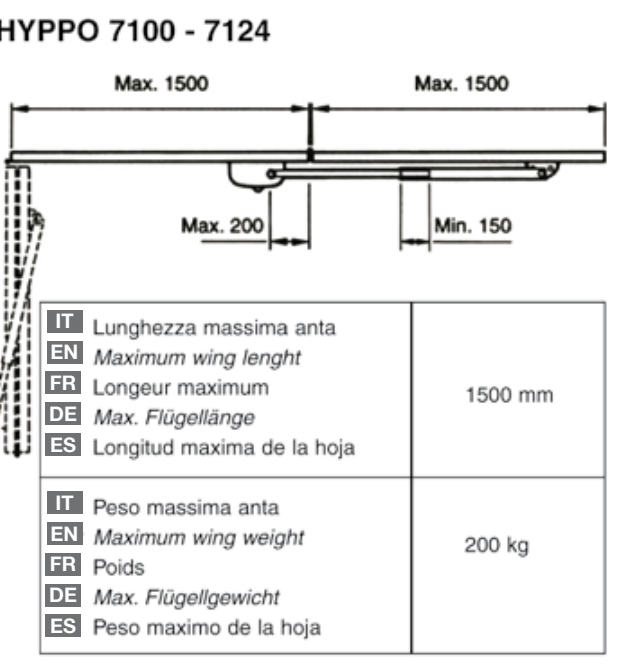

Dimensiones y fijación de las secciones plegables
| Ambas secciones señaladas | Cada una, como máximo 1 500 mm; esta medida no es la longitud permitida para una hoja rígida completa. |
|---|---|
| Cota junto a la bisagra central, en el lado del motor | Máx. 200 mm, en la posición indicada en el esquema. |
| Cota junto al punto de fijación del brazo telescópico | Mín. 150 mm, en la posición indicada en el esquema. |
Los valores de 200 y 150 mm corresponden a puntos concretos del esquema. No son la sección del poste ni una distancia universal entre el motor y el borde. Durante el montaje, respete la geometría mostrada del brazo telescópico y de las secciones plegables.
Placa de soporte y brazo telescópico
- Determine si el montaje es a izquierda o a derecha vista desde el interior. Antes de fijarlo, compruebe todo el recorrido de ambas hojas.

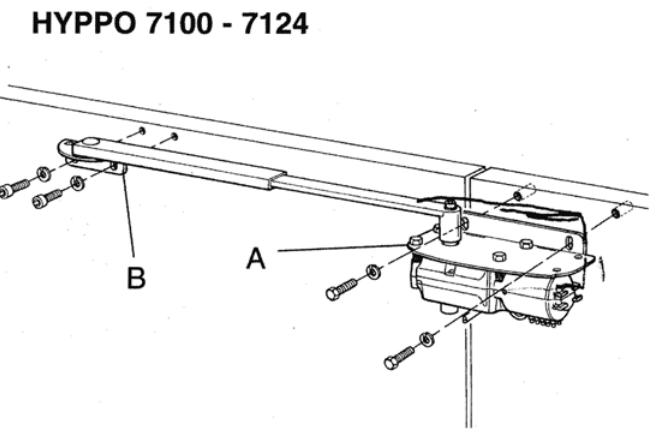

- La placa de soporte del motor A y el soporte delantero B colóquelos según el plano de la puerta plegable. A/B identifican aquí las piezas de fijación, no las cotas de la tabla del brazo articulado.

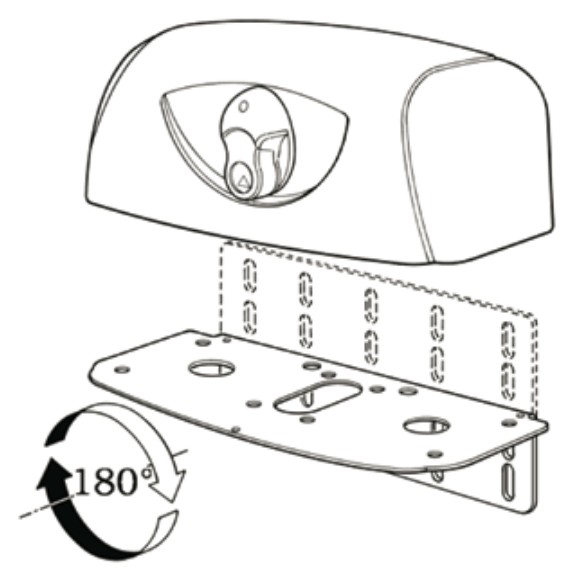

- Atornille el motor a la placa de soporte. Para adaptarla al lado de montaje, la placa puede girarse 180° según la ilustración de montaje.

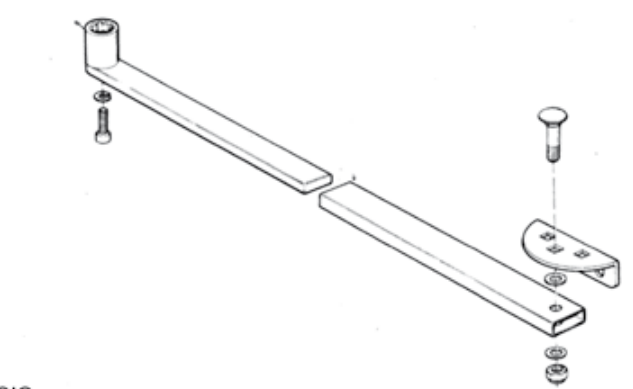

- Monte el brazo telescópico con las arandelas y las fijaciones según el plano. Lubrique los tornillos antes del montaje, según las instrucciones.
- Con el motor desbloqueado, compruebe manualmente todo el recorrido. Corrija las pequeñas desviaciones de alineación en los orificios alargados y, solo entonces, apriete definitivamente las fijaciones.

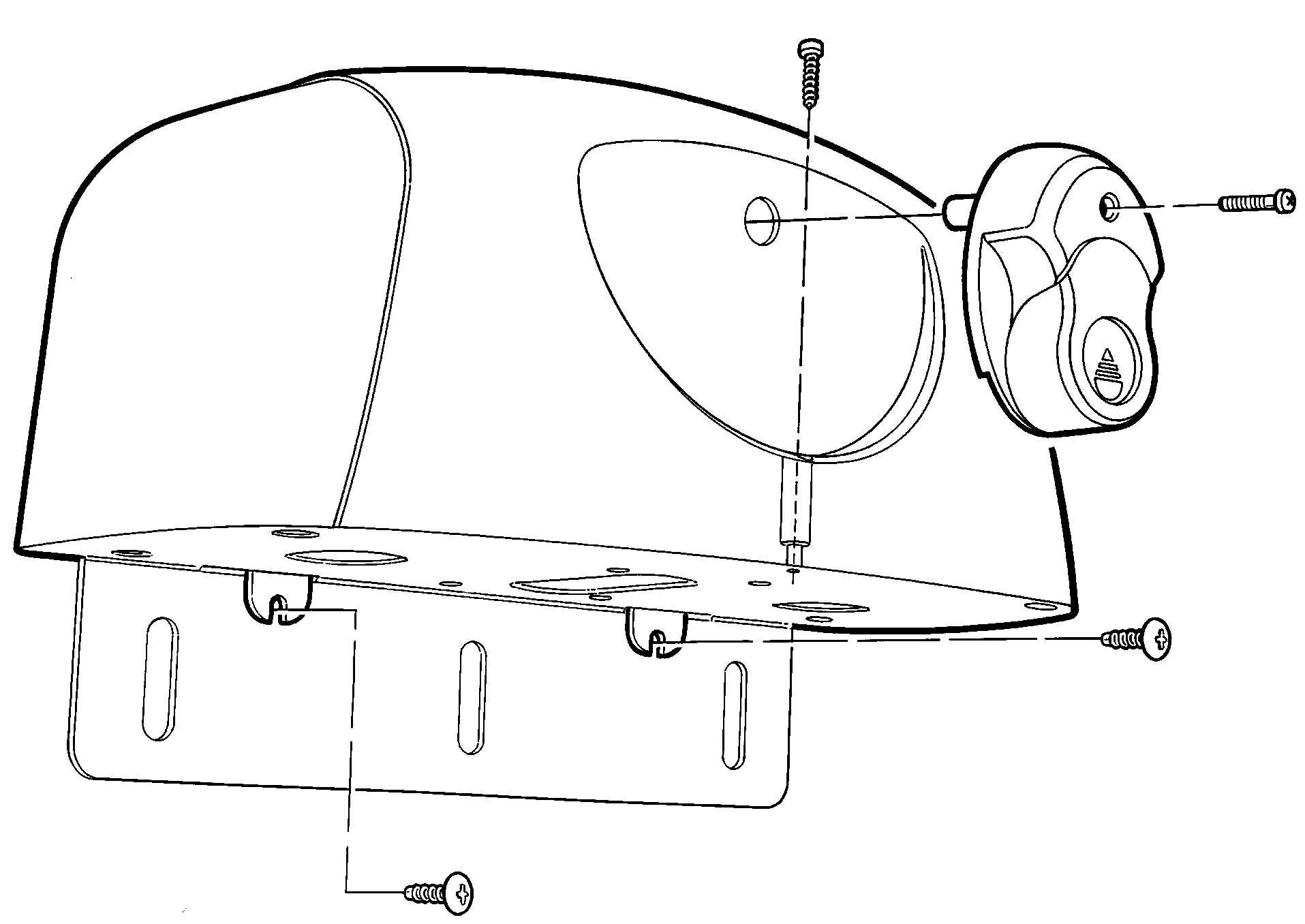

Cubierta y cables
El cable que va al motor en la hoja móvil debe permanecer protegido incluso cuando la puerta esté completamente plegada. Deje suficiente holgura en el cable y asegúrelo contra tirones; el cable no debe engancharse en la bisagra ni en el brazo. Una vez finalizados los ajustes, fije la cubierta y la manilla y compruebe los pasacables.

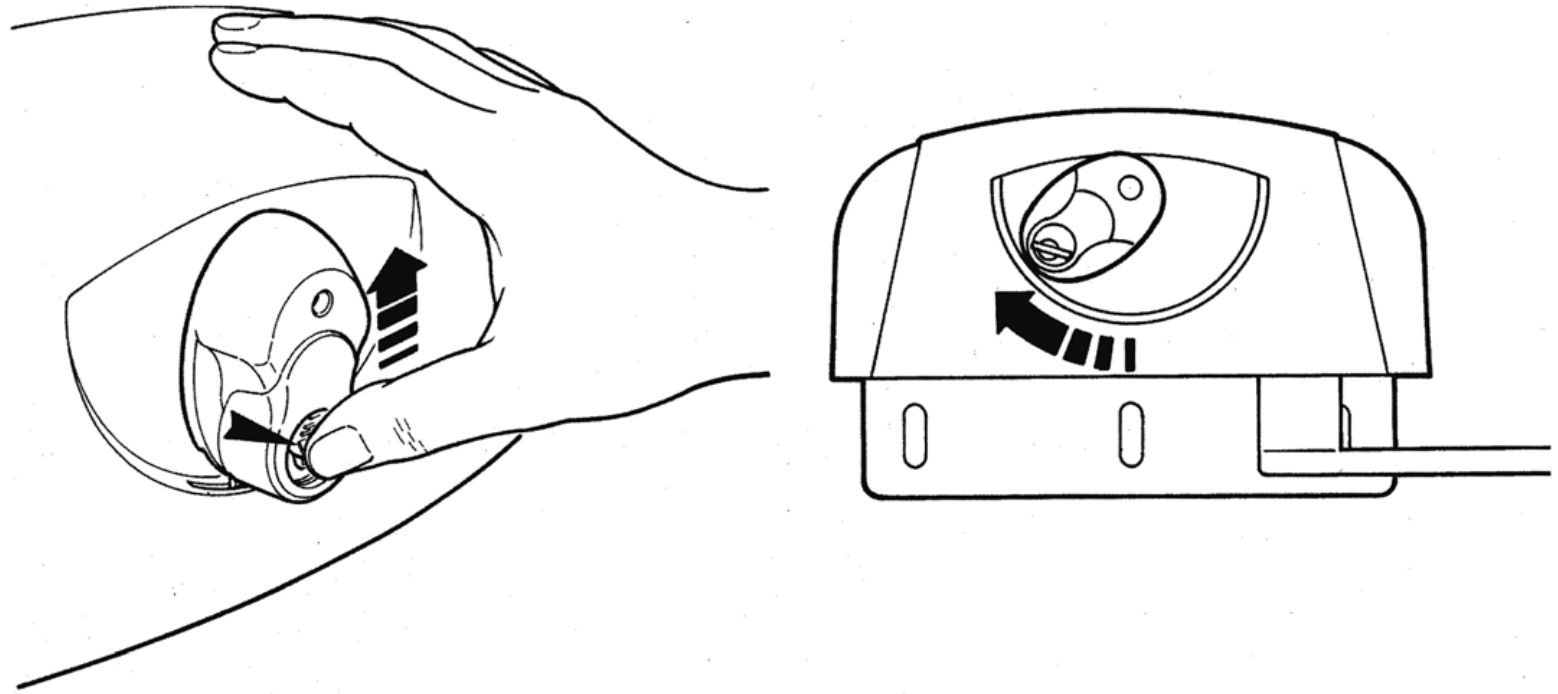

Desbloqueo manual
- Detenga el automatismo, desconecte la alimentación y asegure las hojas plegables para evitar que se muevan accidentalmente.
- Deslice hacia arriba la tapa de la cerradura, introduzca la llave y gírela en el sentido de las agujas del reloj.
- Gire la manilla como se muestra en la ilustración y, a continuación, mueva la puerta manualmente. Mantenga las manos alejadas de las bisagras y del espacio entre las hojas al plegarse.
- Antes del funcionamiento automático, vuelva a colocar la manilla en posición vertical de bloqueo, compruebe que el mecanismo de transmisión está bloqueado, retire la llave y cierre la tapa de la cerradura.
Si no hay otro acceso disponible, prepare el desbloqueo desde el exterior durante el montaje. NICE KIO con el cable KA1 elija según la instalación concreta; compruebe el funcionamiento de todo el conjunto antes de entregarlo.
Accesorios para la centralita seleccionada
El motor por sí solo no sustituye a la unidad de control ni a los dispositivos de seguridad. La ubicación de las fotocélulas y de los bordes sensibles también debe tener en cuenta el plegado de las hojas y el espacio entre ellas.
| Elemento | Selección | Aspectos que deben tenerse en cuenta |
|---|---|---|
| Unidad de control | MC824HR30 | Control independiente de uno o dos motores; elija según la tensión y el sistema de detección de posición. |
| Fotocélulas | EPMB | BlueBUS sin polaridad; las EPM con relé solo deben utilizarse con una conexión compatible con la centralita. |
| Luz intermitente | ELDC | FLASH de 12 V CC en MC824HR30. |
| Batería de respaldo | PSS324; CABLA11 | Para MC824HR30, el modelo actual es PSS324; el modelo anterior PS324 requiere CABLA11 y Standby OFF. |
| Receptor y mandos | OXIBD, MYGO4 | Receptor enchufable SM; el mando debe ser compatible con la codificación del receptor. |
| Interruptor de llave | EKS | Contacto libre de potencial C–NO a la entrada de mando; no aplicar tensión externa. |
| Cerradura eléctrica | PLA10, PLA11 | Con un sistema de bloqueo adecuado; salida ELS de 12 V CA, máx. 15 VA. |

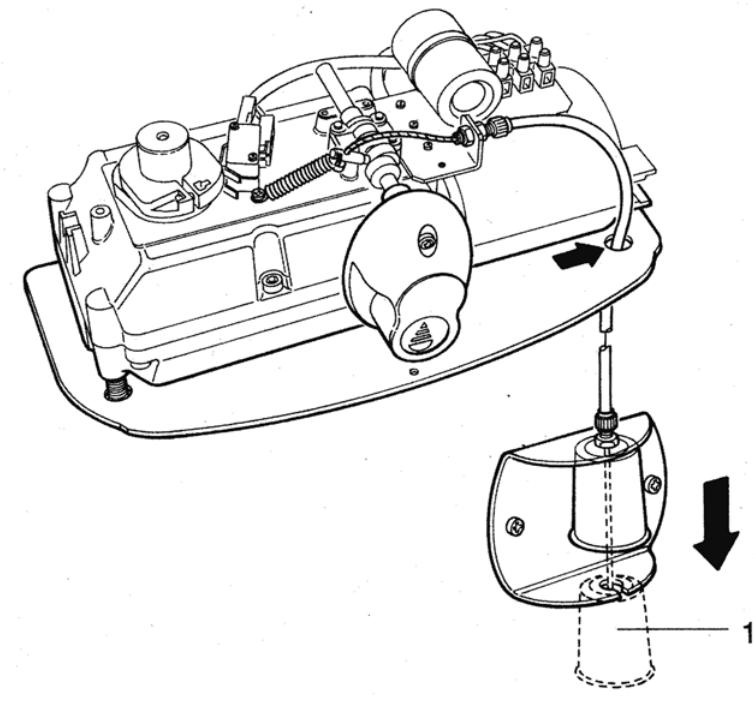

| Desbloqueo desde el exterior | KIO + KA1 | Acceso al desbloqueo manual en caso de corte del suministro eléctrico. |
Cableado y conexión eléctrica
Tienda y proteja los cables de alimentación, los conductores del motor y las señales de baja tensión según la tensión y las condiciones ambientales. La alimentación de la centralita consta de L, N y PE; protéjala con una protección adecuada y un dispositivo de desconexión total. Asegure los cables con pasacables y elementos de alivio de tensión.
| Circuito | Cable | Uso |
|---|---|---|
| Alimentación de la centralita | 3 × 1,5 mm² | Hasta 30 m; L, N y PE. Para una alimentación más larga, use 3 × 2,5 mm² y una conexión a tierra de protección del automatismo conforme a las instrucciones de la centralita. |
| Motor | 3 × 1,5 mm² | Hasta 10 m; dos conductores de alimentación del motor y un conductor de protección PE. |
| Codificador | 2 × 1 mm² | Hasta 10 m, sin polaridad; corresponde al motor correspondiente. |
| BlueBUS | 2 × 0,5 mm² | Hasta 20 m; para distancias de más de 20 m y hasta 40 m, use 2 × 1 mm². |
| Luz intermitente | 2 × 0,5 mm² | Hasta 20 m, FLASH de baja tensión. |
| Cerradura eléctrica | 2 × 1 mm² | Hasta 10 m; salida de 12 V CA / máx. 15 VA. |
| Interruptor de llave | 4 × 0,5 mm² | Hasta 50 m; también pueden utilizarse dos cables de 2 × 0,5 mm². |
| Antena | RG58 | Hasta 20 m; se recomienda menos de 5 m. |
El instalador debe comprobar la sección y el recorrido según la longitud del cableado y las instrucciones de la central instalada.
Conexión del motor y de la central
HY7124 se conecta a una salida de motor de 24 V CC de la MC824H, no a la red de 230 V. El procedimiento siguiente es para la MC824HR30 con la placa MCA1R30. El borne central de la salida de tres polos M1 o M2 es la toma de tierra de protección PE; los dos bornes exteriores son para el motor. No confunda PE con un conductor del motor ni con el negativo auxiliar de 24 V. Los dos cables del encoder no tienen polaridad; se conectan al ENC correspondiente. La MC824L utiliza otros motores.
| Una hoja plegable | Motor a M2, encoder a ENC2; M1 y ENC1 quedan libres. |
|---|---|
| Dos hojas plegables | M2 abre primero; M1 cierra primero. El encoder de M1 se conecta a ENC1 y el de M2 a ENC2. |
| Selector del motor | Antes de aprender las posiciones, ajuste DIP 1 = ON; DIP 2–12 = OFF para HY7124. No utilice ninguna otra combinación. |
Para HY7124, utilice la configuración correspondiente a su modelo; el programador puede mostrar este grupo como MB4024. Lo importante es que los interruptores estén en la posición correcta para HY7124.
Bornes de accesorios y polaridad

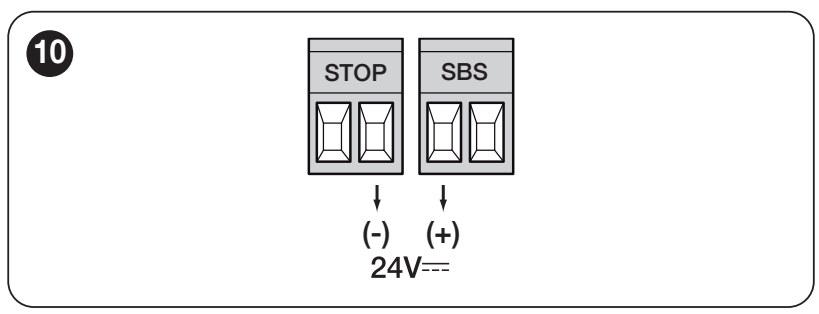

| Alimentación auxiliar | El borne izquierdo del par SbS = +; el borne derecho del par STOP = −, según el detalle siguiente. 24 V CC −30 % / +50 %, máximo total 200 mA. La tensión se mantiene también en Standby. Se trata de los puntos de alimentación indicados, no de contactos de señal arbitrarios. |
|---|---|
| BlueBUS | Dos conductores en paralelo transportan alimentación y datos; sin polaridad +/−. |
| ENC1 / ENC2 | Encoders de los motores correspondientes; sin polaridad. |
| FLASH | Luz intermitente de 12 V CC, máx. 21 W; por ejemplo, ELDC. Antes de conectar, compruebe las marcas +/− de la salida y de la luz intermitente concretas. |
| ELS | Cerradura eléctrica 12 V CA, máx. 15 VA; la corriente alterna no tiene polaridad +/−. |
| OGI | Señalización de puerta abierta: 24 V CC (−30 % / +50 %), máx. 4 W. El modo depende del ajuste; respete las marcas de la salida instalada. |
| SbS / Open / Close | Contactos NO libres de potencial en los pares correspondientes: paso a paso, solo abrir o solo cerrar. Los contactos no tienen polaridad y no se les debe aplicar tensión externa. |
| STOP | Entrada de seguridad aprendida: NO, NC o 8,2 kΩ. Los contactos libres de potencial no tienen polaridad; la conexión debe corresponder a los dispositivos de seguridad. |
Si la placa o la disposición de los bornes son distintas, consulte las instrucciones de la unidad instalada. Conexión detallada de la MC824HR30.
Respaldo en caso de corte del suministro eléctrico
La MC824HR30 admite PSS324. Antes de conectar, desconecte la red eléctrica y la batería, y utilice el conector previsto. Si conserva la unidad anterior PS324, necesita cable CABLA11 y Standby debe estar en OFF. El número de maniobras depende de la carga de la batería y del peso de la puerta. El sistema de respaldo no sustituye a un desbloqueo manual correcto. Procedimiento completo para conectar el sistema de respaldo.
Fotocélulas y entradas de seguridad
Coloque las fotocélulas teniendo en cuenta el movimiento de las hojas plegables y los riesgos de la puerta. Alinee correctamente TX/RX. La protección del paso no sustituye a la protección de los puntos de aplastamiento de las bisagras y los brazos.
La MC824H utiliza BlueBUS. EPMB, EPLB, EPSB, EPMORB y F210B conéctelas en paralelo con dos conductores sin polaridad. TX/RX de un mismo par deben tener la misma dirección; cada par debe tener una dirección distinta de los demás. Después de cambiar los dispositivos, repita el aprendizaje.
PHOTO/PHOTO II protegen durante el cierre; PHOTO 1/PHOTO 1 II intervienen tanto al abrir como al cerrar. PHOTO 2/PHOTO 2 II protegen durante la apertura. PHOTO 3 no está permitido. Los puentes y las respuestas exactos se indican en la tabla de direcciones.
Compruebe cada par durante la apertura y el cierre, la función STOP y, si procede, el borde sensible. No anule un dispositivo de seguridad con un puente para que la puerta se ponga en marcha.
Primera puesta en marcha y aprendizaje
El instalador debe realizar estos pasos tras comprobar la instalación mecánica y eléctrica. Asegure el motor en modo automático y compruebe los topes, que el recorrido esté libre y las conexiones M1/M2. Esté preparado para detener la puerta durante el primer movimiento.
En la MCA1R30, ajuste DIP 1 en ON y los demás en OFF para HY7124, y conecte el encoder.
Tras conectar la alimentación, BlueBUS debe parpadear aproximadamente una vez por segundo, los LED de los transmisores/receptores TX/RX de las fotocélulas BlueBUS conectadas deben parpadear y la luz FLASH debe estar apagada. Si alguna comprobación falla, desconecte la alimentación y cualquier respaldo y revise el cableado antes de continuar.

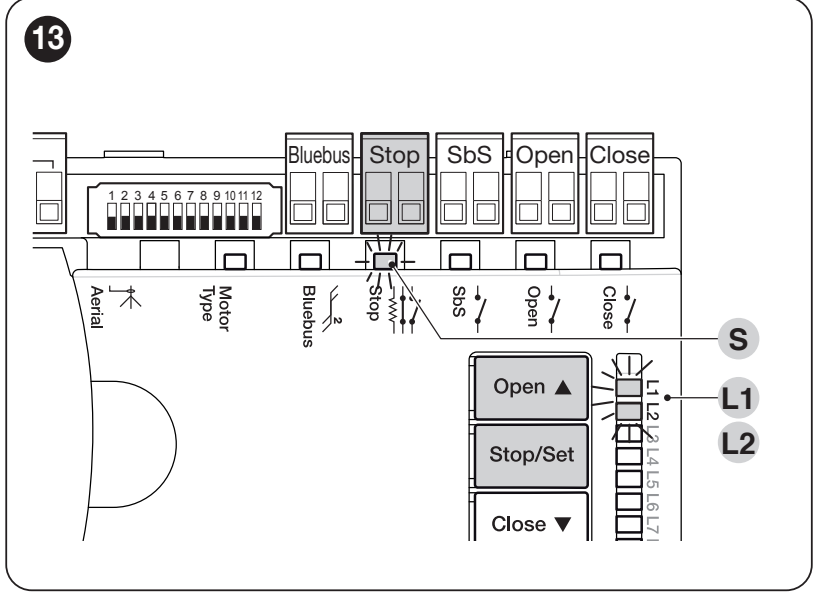

1. Reconocimiento de dispositivos
- Mantenga pulsados simultáneamente Open ▲ + Stop/Set.
- Suelte ambos botones cuando L1/L2 empiecen a parpadear rápidamente, aproximadamente después de 3 segundos.
- Espere a que finalice. Correcto: STOP permanece encendido, L1/L2 se apagan. L3/L4 pueden parpadear como indicación de que se deben memorizar las posiciones.
Repita el procedimiento después de añadir o retirar un dispositivo BlueBUS/STOP. Realice también la memorización sin accesorios conectados.
2. Memorización automática de las posiciones
- Mantenga pulsados simultáneamente Stop/Set + Close ▼.
- Suelte los botones cuando L3/L4 empiecen a parpadear rápidamente, aproximadamente después de 5 segundos.
- Observe: Cierre lento de M1 hasta el tope, cierre lento de M2 hasta el tope, apertura lenta de ambos motores hasta los topes y cierre rápido de ambos motores. Con un solo motor, solo se mueve M2.
- La confirmación de que el proceso ha finalizado es que se apaguen L3/L4.
Si alguno de los motores se abre en vez de cerrarse durante los primeros movimientos de cierre, detenga la memorización con el botón Open ▲ o Close ▼. Desconecte la alimentación y cualquier respaldo y corrija el sentido del motor correspondiente: intercambie los dos cables extremos del motor según el esquema MC824H; no cambie el PE de protección ni los cables del encoder. Con dos motores y una secuencia incorrecta, corrija M1/M2 y también ENC1/ENC2. Inicie de nuevo la memorización desde el principio. La activación de una fotocélula o del STOP interrumpe el proceso y L1 parpadea; elimine la causa y repita la memorización.
3. Pruebas y puesta en servicio
Pruebe las aperturas y cierres completos, los topes, las desaceleraciones, la coordinación de las hojas plegables y el desbloqueo. Compruebe cada elemento de seguridad, la parada y el cambio de sentido ante un obstáculo. El instalador debe medir las fuerzas y evaluar el conjunto completo. No ajuste una fuerza elevada como sustituto de reparar una cancela que se atasca. El usuario debe recibir el manual y saber cómo desbloquear el automatismo de forma segura.
Memorización manual y mixta: procedimiento detallado de la central de mando. La memorización mixta debe ir precedida de la memorización automática.
Ajustes y mandos a distancia
Ajuste el cierre automático, el tiempo de pausa, el modo paso a paso, la desaceleración y la fuerza según la cancela. Repita las pruebas después de modificar la fuerza o las funciones de seguridad. Los rangos completos, los LED y los valores de fábrica se encuentran en las tablas de programación de la central de mando.
Receptor, mando y antena
El motor por sí solo no tiene receptor de radio integrado. Se instala un receptor SM en la central de mando. NICE OXIBD también es compatible con comunicación bidireccional con ON3EBD; OXILR utilícelo con ON3ELR. Con un OXI elija los transmisores según la codificación almacenada. La misma frecuencia no garantiza por sí sola la compatibilidad.
Conecte el cable coaxial según el receptor: directamente al receptor en el caso del OXIBD y según el esquema de la central de mando en el caso del OXI. Emparejamiento y borrado de mandos. Borrar la memoria de radio no equivale a reiniciar la placa ni a memorizar las posiciones.
Qué comprobar en caso de avería
| Síntoma | Qué comprobar |
|---|---|
| La cancela no se mueve | Alimentación, bloqueo del desbloqueo y STOP. Un técnico debe solucionar los problemas de alimentación o de fusibles con la alimentación desconectada. |
| El motor funciona, pero la hoja no se mueve | Bloqueo del mecanismo y fijación del brazo; vuelva a colocar el desbloqueo en la posición bloqueada. |
| La cancela se detiene o retrocede | Primero, compruebe el movimiento manual y el espacio del brazo; después, las fotocélulas, STOP y los topes. No aumente la fuerza sin averiguar la causa. |
| La memorización no termina | Secuencia y sentido de los motores, topes y dispositivos de protección. En el HY7124, compruebe también el DIP 1 y los encoders. |
| El mando no funciona, pero el botón sí | Pila, codificación, memorización del transmisor en el receptor y antena. |
| Avería después de cambiar las fotocélulas | Direcciones y cables; después, repita el reconocimiento de dispositivos. |
Número de destellos del intermitente y de los LED: diagnóstico y reparación. Anote los ajustes antes de reiniciar. El reinicio de la placa, el borrado del receptor y la nueva memorización son operaciones distintas; consulte el manual de la unidad instalada.
Inspección y mantenimiento
Encargue la inspección de todo el automatismo al menos cada seis meses; con un uso intensivo o en condiciones ambientales exigentes, hágala con más frecuencia según el plan de mantenimiento. El técnico comprobará las bisagras de los extremos y las intermedias, la fijación del motor, el brazo telescópico, los topes, el tendido de cables, el desbloqueo y todos los elementos de seguridad. Anotará el resultado en el registro de mantenimiento.
Mientras la cancela esté en movimiento, no se coloque entre las hojas plegables ni en el recorrido del brazo. No permita que los niños jueguen cerca de la cancela y mantenga los mandos fuera de su alcance. El usuario solo debe realizar el desbloqueo manual de forma segura y la limpieza habitual de las superficies accesibles; las reparaciones, las intervenciones eléctricas y los cambios en los ajustes de seguridad corresponden al técnico. En caso de avería, deje la cancela fuera de servicio y asegúrela.
Especificaciones técnicas del NICE HYPPO HY7124
| Tipo | Motor electromecánico irreversible con brazo telescópico para cancela plegable. |
|---|---|
| Tensión del motor | 24 V DC |
| Corriente | 5 A |
| Potencia absorbida | 120 W |
| Par | 250 Nm |
| Velocidad de rotación | 2 rpm |
| Tiempo de apertura indicado por el fabricante | 10 s |
| Ciclo de trabajo | 80 % |
| Detección de posición | Encoder magnético |
| Condensador | Sin condensador de arranque para motor de CA. |
| Grado de protección | IP43 |
| Temperatura de funcionamiento | −20 a +70 °C |
| Peso del motor | 13 kg |

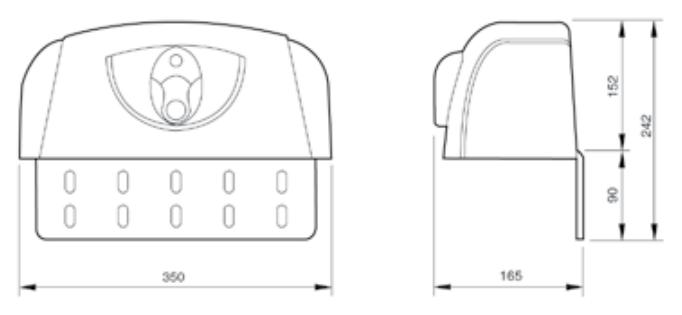

| Dimensiones | 350 × 165 × 242 mm; cuerpo con placa de montaje según el plano. |
| Límites de la hoja plegable | Máximo 1 500 mm; peso según el gráfico. Los valores máximos de longitud y peso no se aplican simultáneamente. |
El tiempo de apertura no está garantizado para cualquier puerta plegable. Depende de la geometría, los ajustes del control y la carga. En un accionamiento antiguo, prevalecen la placa de características y el manual correspondiente.
