Guía práctica de NICE MC800 con placa MCA5
Este manual está destinado a MC800 con placa NICE MCA5: en la placa hay una salida OGI y un botón Photo PRG. Se trata de una generación para la que NICE asigna el manual correspondiente al período hasta 09/2025. La MC800R30, más reciente, tiene una salida OutSTB y un modo de ahorro de energía diferentes; su esquema no se puede aplicar automáticamente aquí.
La MC800 controla uno o dos motores compatibles motores de 230 V CA para puertas batientes. Para una sola hoja se utiliza M2. Con dos hojas, M2 abre primero y M1 cierra primero. Los topes mecánicos, los condensadores y los posibles finales de carrera deben ser adecuados para los accionamientos concretos.
- Accionamientos y accesorios adecuados
- Cableado y terminales
- Esquemas de fotocélulas y fototest
- Procedimiento simplificado de puesta en marcha inicial
- Ajuste manual de las posiciones finales
- Funciones y parámetros ajustables
- Mandos a distancia y programadores
- Diagnóstico y reinicio
- Pruebas y mantenimiento
Accionamientos y accesorios para MC800
Lo determinante es el tipo exacto y la alimentación del accionamiento. Por ejemplo, el fabricante recomienda la MC800 para NICE HY7005; el HY7024, de nombre similar, es un motor de 24 V y utiliza una central de mando diferente. Al sustituir la central de mando original, los cables se conectan según la función de los terminales, no según su numeración original.
| Elemento | Significado / procedimiento |
|---|---|
| Fotocélulas con relé | NICE EPM : alimentación TX/RX y contacto de seguridad independiente C–NC. El ejemplo aparece en el esquema siguiente. |
| Fotocélulas BlueBUS | NICE EPMB : conexión de dos hilos en 6–7, sin polaridad. La conexión de EPM y EPMB es diferente. |
| Luz de advertencia | NICE ELAC : versión para tensión de red con intermitente integrado. FLASH en una central de 230 V no es una salida de baja tensión. |
| Interruptor de llave | NICE EKS : contacto libre de potencial C–NO para SbS, OPEN o CLOSE. |
| Control por radio | NICE OXIBD en el conector SM y un mando compatible, por ejemplo NICE ON3EBD. El emparejamiento depende del receptor concreto. |
| Ajustes de servicio | NICE IBT4N + NICE OVIEW para acceder mediante BusT4. |
Compruebe los límites del motor, el ciclo de trabajo y el condensador en el manual del accionamiento seleccionado. La capacidad del sistema BlueBUS se calcula en unidades de carga; el máximo de la central es de 15 unidades, no necesariamente 15 dispositivos cualesquiera.
Cableado y función de los terminales
| Circuito | Cable recomendado por el fabricante |
|---|---|
| Alimentación | 3 × 1,5 mm² hasta 30 m; para longitudes mayores, el fabricante indica 3 × 2,5 mm² y puesta a tierra en la automatización. El diseño de la protección y de la alimentación debe ajustarse a la instalación. |
| Cada motor | 4 × 1,5 mm² hasta 10 m, incluido el conductor de protección. Condensador según el motor concreto. |
| Luz FLASH | 2 × 1,5 mm² hasta 20 m, con aislamiento para tensión de red. |
| BlueBUS | 2 × 0,5 mm² hasta 20 m; para 20–40 m, utilizar 2 × 1 mm². |
| Antena | Cable coaxial RG58, máximo 20 m; longitud recomendada inferior a 5 m. |
| Interruptor de llave | 2 cables de 2 × 0,5 mm² hasta 50 m. |
| Cerradura eléctrica | 2 × 1 mm² hasta 10 m. |
| Elemento | Significado / procedimiento |
|---|---|
| L / N / PE | Alimentación de la versión de 230 V de la central y conexión a tierra de protección. Conecte también el PE a los motores, de acuerdo con sus manuales. |
| M1 / M2 | Tres terminales de trabajo de cada motor: OPEN – COMMON – CLOSE, según las marcas de la placa; el conductor de protección va por separado a PE. El único motor se conecta a M2; M1 queda libre. |
| FLASH | Tensión de red conmutada para una luz autointermitente, máx. 21 W. Es adecuado NICE ELAC; no conecte aquí una luz de 12/24 V. |
| 1–2 / EL | Cerradura eléctrica de 12 V CA, máx. 15 VA. |
| 3 / 4 | 3 = 0 V; 4 = COMMON, +24 V CC. Para alimentar accesorios entre 3–4 hay disponibles 200 mA como máximo en total. |
| 5 / OGI | Indicador de puerta abierta, 24 V, máx. 4 W. Esta designación corresponde a la placa MCA5 antigua. |
| 6–7 / BlueBUS | Dos hilos para la alimentación y la comunicación BlueBUS; conexión en paralelo, sin polaridad. |
| 8 / AuxIn1 | Final de carrera de apertura de M1 o PHOTO en el modo de fotocélulas con relé. |
| 9 / AuxIn2 | Final de carrera de apertura de M2 o PHOTO1 en el modo de fotocélulas con relé. |
| 10 / AuxIn3 | Final de carrera de cierre de M1 o PHOTO2 en el modo de fotocélulas con relé. |
| 11 / AuxIn4 | Final de carrera de cierre de M2. Cuando está activo el modo de fotocélulas con relé, las entradas AUX no se utilizan como finales de carrera. |
| 12 / STOP | Entrada de seguridad para NO, NC o 8,2 kΩ. Un cambio con respecto al estado aprendido provoca una parada con un breve movimiento inverso. |
| 13 / SbS | Mando paso a paso mediante un contacto NO libre de potencial entre 4 y 13. |
| 14 / OPEN | Apertura mediante un contacto NO entre 4 y 14. |
| 15 / CLOSE | Cierre mediante un contacto NO entre 4 y 15; la función se puede cambiar a apertura parcial. |
No aplique tensión externa a las entradas de control. Para el interruptor NICE EKS se utilizará el contacto común C y el contacto NO del microinterruptor seleccionado. Deje libres las entradas AUX no utilizadas según el modo seleccionado; no cree puentes universales entre todas las entradas de seguridad.
Fuente: manual original NICE MC800 IDV0544A00EN, tablas 1–2 y capítulos 4.2–4.3.
Esquemas de conexión de las fotocélulas
Seleccione el esquema según la tecnología de las fotocélulas y el uso de la prueba de fotocélulas. Las designaciones TX y RX significan transmisor y receptor. Los dos conjuntos TX/RX de las imágenes originales muestran tecnologías distintas; no es obligatorio instalar ambos.

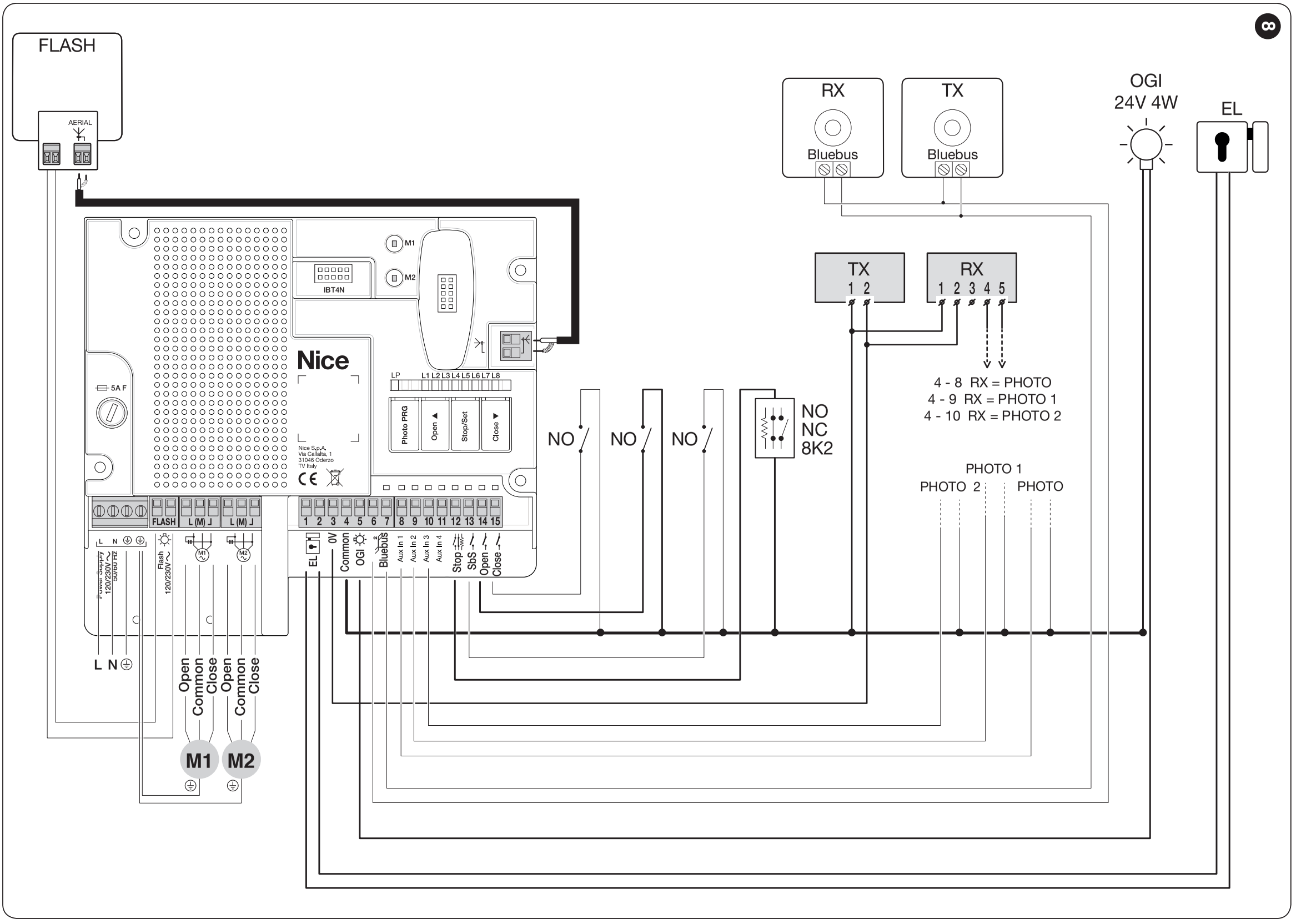

Fotocélulas de relé sin prueba de fotocélulas: ejemplo original
Original de NICE, imagen 8. TX/RX grises son de relé y TX/RX blancos son BlueBUS. El receptor mostrado es OXI; la antena OXIBD se conecta directamente a OXIBD. Haga clic en la imagen para ampliarla.
Para un par NICE EPM y la función PHOTO, se mantiene la configuración básica del cableado existente:
| Parte | Conexión EPM a 24 V DC |
|---|---|
| Alimentación de TX | Borne 3 de MC800 → borne 2 de TX; borne 4 de MC800 → borne 1 de TX. |
| Alimentación de RX | Borne 3 de MC800 → borne 2 de RX; borne 4 de MC800 → borne 1 de RX. |
| Contacto PHOTO | Borne 4 (C) de RX → borne 4 de MC800; borne 5 (NC) de RX → borne 8 de MC800. En esta conexión, conectar RX 4 con RX 1 equivale a conectar COMMON. |
| Configuración | Mantenga pulsado Photo PRG hasta que se encienda LP; después, memorice los dispositivos. Deje libres AUX1–3 si no se utilizan. |
Los números de los bornes TX/RX corresponden a la conexión mostrada y al modelo EPM indicado. Para otro modelo, utilice las designaciones de alimentación y C–NC que figuran en él. Las fotocélulas de relé requieren seleccionar correctamente el rango de alimentación; la adaptación a 12 V no corresponde aquí.
Fotocélulas de relé con prueba de fotocélulas
Original de NICE, imagen 9. La prueba de fotocélulas del TX de relé utiliza la salida 5, marcada OGI. En la imagen, los bornes 6–7 alimentan dispositivos BlueBUS independientes. Haga clic en la imagen para ampliarla.
Según la imagen 9, conecte el borne 1 de TX al borne 4 de MC800 y el borne 2 de TX al borne 5 de MC800. RX sigue alimentado desde los bornes 3–4, y su contacto C–NC se conecta a la entrada PHOTO seleccionada. En esta conexión, la salida 5 está ocupada por la prueba de fotocélulas y no se utilizará también para el indicador OGI habitual. Después de modificar la conexión, repita la memorización y la prueba de funcionamiento. La selección de Photo PRG no modifica por sí sola la alimentación física de TX.
Fotocélulas BlueBUS e interruptores de fin de carrera de los motores
Original de NICE, imagen 7. Aquí, las entradas AUX están destinadas a los interruptores de fin de carrera; la función para fotocélulas de relé está desactivada. Haga clic en la imagen para ampliarla.
NICE EPMB conéctelas con dos cables a 6–7. Los puentes TX y RX de un par deben establecer la misma dirección; el otro par debe tener una dirección distinta. FOTO/FOTO II protege el cierre, FOTO1/FOTO1 II protege tanto la apertura como el cierre, y FOTO2/FOTO2 II protege la apertura. La dirección FOTO3 no está permitida. Seleccione las posiciones exactas de los puentes según la tabla 3 de MC800 y las instrucciones de las fotocélulas.
Si utiliza AUX como interruptores de fin de carrera, LP debe estar apagado. No utilice una combinación de fotocélulas de relé en AUX e interruptores de fin de carrera en las mismas entradas. Repita la memorización cada vez que añada o retire un dispositivo.
Fuente: manual original NICE MC800 IDV0544A00EN, imágenes 7–9, capítulos 4.4–4.6; bornes EPM según IS0261A00MM.
Procedimiento simplificado de puesta en marcha inicial
1. Mecánica, cableado y primera puesta en marcha
Compruebe los topes, que las hojas se muevan libremente a mano y que los motores estén correctamente bloqueados. Compruebe M1/M2, PE, los condensadores y las entradas de seguridad. Antes de la memorización, compruebe que el ajuste de fuerza sea adecuado para el motor concreto: nivel II, parámetro L6.
Al encender, BlueBUS debe parpadear en verde aproximadamente una vez por segundo y FLASH debe permanecer apagado. Si no es así, compruebe el cableado tras desconectar la alimentación. No es necesario restablecer el sistema preventivamente antes de cada ajuste.
2. Seleccione el modo de las fotocélulas
Para fotocélulas de relé en AUX1–3, mantenga pulsado Photo PRG, hasta que se encienda LP. Si AUX se utiliza como interruptores de fin de carrera, LP debe estar apagado; se desactiva manteniendo pulsado Photo PRG de nuevo. Si solo hay fotocélulas BlueBUS, no active el modo de relé.
3. Memorice los dispositivos conectados
- Mantenga pulsados a la vez Open ▲ + Stop/Set.
- Suéltelos cuando L1 y L2 parpadeen rápidamente, aproximadamente después de 3 segundos.
- Espere a que termine el proceso. L1/L2 se apagarán y STOP debe permanecer encendido. A continuación, L3/L4 pueden indicar que es necesario memorizar el recorrido.
Este paso también se realiza en una instalación sin dispositivos conectados. Con fotocélulas de relé, el modo correspondiente debe estar activado antes de la memorización.
4. Memorice automáticamente los topes
- Coloque las hojas desbloqueadas aproximadamente a mitad del recorrido y vuelva a bloquear mecánicamente los motores siguiendo sus instrucciones.
- Mantenga pulsados Stop/Set + Close ▼ y suéltelos cuando L3/L4 parpadeen rápidamente, aproximadamente después de 3 segundos.
- Compruebe esta secuencia: cierre de M1, cierre de M2, apertura de M2, apertura de M1, cierre de M1 y cierre de M2.
- Al finalizar, L3/L4 se apagarán. Pruebe por separado los comandos Open y Close y compruebe el orden y la ralentización de las hojas.
Si una hoja se abre en lugar de cerrarse: interrumpa la memorización pulsando Open o Close. Desconecte la alimentación y compruebe que no haya tensión. En el motor correspondiente, invierta los dos conductores de dirección OPEN/CLOSE, es decir, los conductores de trabajo exteriores según el esquema; no cambie el conductor común COMMON ni PE. Con 230 V AC no se trata de invertir la polaridad. A continuación, repita la memorización.
La intervención de una fotocélula o de STOP interrumpe la memorización y L1 empieza a parpadear. Elimine la causa y reinicie la memorización. Si el ajuste automático no es adecuado, continúe con el ajuste manual.
Fuente: manual original NICE MC800 IDV0544A00EN, capítulos 4.5–4.9.
Ajuste manual de las posiciones finales
El ajuste manual tiene dos fases: primero, las posiciones finales de cierre y apertura; después, los puntos de ralentización durante el cierre. Los puntos A de L5/L6 se ajustan solo después de memorizar la posición de apertura del motor correspondiente.
| LED durante la memorización | Posición que se memoriza |
|---|---|
| L1 | 0 M1 – cierre completo de M1. |
| L2 | 0 M2 – cierre completo de M2. |
| L5 | A M2 – inicio de la ralentización de M2 durante el cierre. |
| L6 | A M1 – inicio de la ralentización de M1 durante el cierre. |
| L7 | 1 M2 – apertura completa de M2. |
| L8 | 1 M1 – apertura total M1. |
Primera fase: posiciones finales
- Mantenga pulsados Stop/Set + Close y suéltelos cuando L3/L4 parpadeen rápidamente, aproximadamente a los 3 s. Pulse brevemente Stop/Set, con lo que seleccionará el aprendizaje manual.
- Cuando se ilumine L1, mantenga pulsado Open o Close para llevar M1 a la posición cerrada. Al soltar el botón, se detiene el movimiento. Guarde manteniendo pulsado Stop/Set durante al menos 3 s y suéltelo.
- Cuando se ilumine L2, guarde del mismo modo la posición cerrada de M2.
- Ahora se seleccionará L5. Pulse brevemente Open/Close para pasar por L5 y L6 hasta L7. No guarde todavía estos puntos de ralentización.
- En L7, ajuste y guarde la posición abierta de M2; en L8, la posición abierta de M1.
- Deje que el modo finalice y pruebe un ciclo seguro de apertura y cierre.
Segunda fase: puntos de ralentización
Tras aprender las posiciones finales, acceda al ajuste combinado: mantenga pulsados Stop/Set + Close y suéltelos cuando L1 parpadee. Pulse brevemente Open/Close para seleccionar L5. Con el movimiento de M2, ajuste el punto de inicio de la ralentización durante el cierre y guárdelo manteniendo pulsado Stop/Set durante al menos 3 s. Del mismo modo, ajuste L6 para M1. Si se empieza desde la apertura total, el movimiento será en dirección al cierre.
No espere más de 10 s entre pulsaciones consecutivas. Una pulsación breve de Open/Close selecciona el LED; si se mantiene pulsado, el motor se mueve. Con un solo motor, utilice únicamente L2, L5 y L7; omita las demás opciones.
Después de cada ajuste, compruebe todo el recorrido, el retardo entre hojas y la seguridad. Aumentar de forma general el tiempo de funcionamiento del motor contra el tope no sustituye un ajuste correcto ni las instrucciones del automatismo concreto.
Fuente: manual original NICE MC800 IDV0544A00EN, tabla 4 y capítulos 4.8.2–4.8.3.
Programación de funciones y parámetros
En el primer nivel, la función se activa o se desactiva. En el segundo nivel, se selecciona su valor. Por tanto, el mismo número de LED no indica lo mismo en ambos niveles.
Nivel I: activar y desactivar
Mantenga pulsado Stop/Set hasta que L1 parpadee y suéltelo. Seleccione el LED con Open/Close y cambie el estado con una pulsación breve de Stop/Set: destello corto = OFF, destello largo = ON. La programación finalizará si pasan 10 s sin pulsar ningún botón.
| Opción | Significado / procedimiento |
|---|---|
| L1: cierre automático | Tras la apertura, transcurre el tiempo de pausa y la puerta se cierra. |
| L2: cierre tras la fotocélula | Con el cierre automático activado, reduce a 5 s la pausa tras la activación de las fotocélulas. Incluso con L1 desactivada, la activación de la fotocélula puede iniciar el cierre automático tras la pausa ajustada. |
| L3: cerrar siempre | Al restablecerse la alimentación, la puerta abierta puede cerrarse automáticamente; el movimiento va precedido de una señal luminosa intermitente de aviso. |
| L4: breve empuje de cierre | Antes de abrir la puerta cerrada, efectúa un breve movimiento de cierre para facilitar la liberación de la cerradura eléctrica. |
| L5: iluminación auxiliar | Cambia la función de FLASH de luz intermitente a iluminación. Los parámetros eléctricos de la salida deben ser adecuados para la carga conectada. |
| L6: preaviso luminoso | La luz intermitente avisa durante 3 s antes de que empiece el movimiento. |
| L7: apertura parcial | Cambia la entrada CLOSE a Partial Open 1. |
| L8: mantenimiento de presión | Solo para motores hidráulicos adecuados: tras 4 h en posición cerrada, restablece brevemente la presión con una orden de cierre. |
Nivel II: ajuste del valor
Mantenga pulsado Stop/Set hasta que L1 parpadee y suéltelo. Seleccione el parámetro con Open/Close y, a continuación, vuelva a mantener pulsado Stop/Set. Al cabo de unos 3 s se mostrará su valor. Siga manteniendo pulsado Stop/Set y seleccione el nuevo valor con Open/Close. Suelte Stop/Set y espere 10 s.
| Opción | Significado / procedimiento |
|---|---|
| L1: tiempo de pausa | L1–L8: 5 / 15 / 30 / 45 / 60 / 80 / 120 / 180 s. Ajuste de fábrica: 30 s. |
| L2: modo paso a paso | L1: abrir–parar–cerrar–parar. L2: abrir–parar–cerrar–abrir. L3: abrir–cerrar–abrir–cerrar. L4/L5: modo comunidad de propietarios; L6: modo paso a paso con apertura parcial; L7: modo de hombre presente; L8: apertura y cierre semiautomáticos en modo de hombre presente. Las respuestas detalladas de OPEN/CLOSE varían en los modos ampliados; consulte la tabla 6. |
| L3: retardo de apertura | L1–L8: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % del tiempo de funcionamiento. |
| L4: retardo de cierre | Los mismos valores: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % del tiempo de funcionamiento. |
| L5: ajuste del tiempo de cierre | L1–L8: 0 / 20 / 30 / 40 / 60 / 70 / 80 / 100 %. Un valor más bajo acorta el tiempo de cierre y uno más alto lo alarga; no es un ajuste de fuerza. |
| L6: fuerza de los motores | L1–L8: 25 / 35 / 45 / 55 / 65 / 75 / 85 / 100 %. Los valores indican la regulación eléctrica de la potencia, no una fuerza de impacto medida. |
| L7: tiempo de arranque | L1–L8: 0 / 0,5 / 1 / 1,5 / 1,8 / 2 / 2,5 / 3 s. |
| L8: apertura parcial | L1–L4: M2 al ¼, ½, ¾ o apertura completa. L5–L8: ambas hojas al ¼, ½, ¾ o a la menor de las aperturas ajustadas de M1/M2. |
Ejemplo: cierre tras 60 segundos: active L1 en el nivel I. En el nivel II, seleccione el parámetro L1 y ajuste el valor L5. Si L2 también está activa, la activación de las fotocélulas puede acortar la pausa.
No intente solucionar un problema mecánico que impide el movimiento aumentando la fuerza. Tras cambiar la fuerza, el arranque o los tiempos, compruebe la seguridad de toda la puerta y realice las mediciones de fuerza necesarias.
Fuente: manual original NICE MC800 IDV0544A00EN, capítulo 6, tablas 5–6.
Mandos a distancia y programadores de servicio
Instale el receptor enchufable con la alimentación desconectada. Un SMXI u OXI existente puede seguir formando parte de un conjunto compatible y funcional; al añadir mandos, siga las indicaciones del tipo exacto de receptor y del sistema de codificación utilizado.
Para un nuevo conjunto compatible, está disponible NICE OXIBD y, por ejemplo, NICE ON3EBD. La antena OXIBD se conecta directamente a los terminales del receptor. Los esquemas originales anteriores con OXI no muestran este método de conexión. El cable coaxial de la antena y la alimentación de red de la luz intermitente son dos circuitos independientes.
Ejemplo para un receptor SMXI existente
Para memorizar en el modo I, mantenga pulsado el botón del receptor durante al menos 3 s hasta que se encienda su LED y, después, suéltelo. En los 10 s siguientes, mantenga pulsado el botón del mando durante al menos 2 s. Tres destellos del receptor confirman la memorización. Este modo memoriza el mando completo; si se requiere una única orden concreta, se utiliza el modo II correspondiente.
Encontrará los procedimientos para OXI, OXIBD y otros receptores en nuestra guía para emparejar mandos NICE. No aplique automáticamente el procedimiento SMXI a otro receptor. Añadir un mando no requiere restablecer el recorrido del MC800.
Programación mediante BusT4
El manual original describe NICE IBT4N y NICE OVIEW. Permiten realizar ajustes avanzados y diagnósticos, por ejemplo, la señalización de servicio OGI. La referencia existente a NICE BIDIWIFI se mantiene para seleccionar la programación móvil; compruebe la conexión, las funciones y la compatibilidad con la revisión concreta en el manual del módulo.
Fuente: manual original NICE MC800 IDV0544A00EN, capítulos 8.1–8.2; el emparejamiento y la antena dependen del receptor instalado.
Diagnóstico, fusible y restablecimiento
En caso de avería, anote el número de destellos rojos del LED BlueBUS y otros LED encendidos o parpadeantes. La serie roja se repite tras una pausa de aproximadamente un segundo. Dos destellos verdes rápidos al recibir una orden indican un cambio de entrada normal.
| LED BlueBUS | Significado y primera comprobación |
|---|---|
| 1 destello rojo | Incompatibilidad entre los dispositivos BlueBUS y la configuración memorizada. Compruebe el cableado y las direcciones; después de cambiar la configuración, repita el aprendizaje. |
| 2 | Activación de la fotocélula. Compruebe si hay obstáculos, la limpieza y la alineación de TX/RX, la alimentación y el contacto si la conexión es mediante relé. |
| 4 | Activación de STOP. Compruebe el dispositivo de seguridad conectado y el cableado. |
| 5 | Error de los parámetros internos. Espere al menos 30 s y pruebe a enviar una orden. Si el error se repite, será necesaria una reparación. |
| 7 | Error eléctrico. A continuación, lea L1–L4 según la tabla siguiente. |
| 8 | Una orden permanentemente activa bloquea las demás. Compruebe el botón, el relé o el temporizador. |
| 9 | La automatización se ha bloqueado mediante una orden; utilice la orden correspondiente para desbloquearla. |
| Elemento | Significado / procedimiento |
|---|---|
| 7 + L1 parpadea | Protección de los motores activada o motores desconectados. |
| 7 + L2 parpadea | Anomalía en los finales de carrera memorizados. |
| 7 + L3 parpadea | Los finales de carrera están presentes, pero no se han memorizado. |
| 7 + L4 parpadea | Anomalía general; si persiste tras la comprobación, será necesaria una reparación. |
| L1 + L2 parpadean lentamente | El aprendizaje de los dispositivos no se ha completado. |
| L3 + L4 parpadean lentamente | No se han memorizado las posiciones mecánicas de final de carrera. |
| STOP apagado | Compruebe la entrada de seguridad STOP y su estado de aprendizaje. |
| BlueBUS también está apagado | Compruebe la alimentación y el fusible; si el error se repite, será necesario un diagnóstico profesional. |
La tabla MC800 utiliza los códigos 1, 2, 4, 5, 7, 8 y 9. Los códigos y errores del encoder de la MC824H no se aplican aquí.

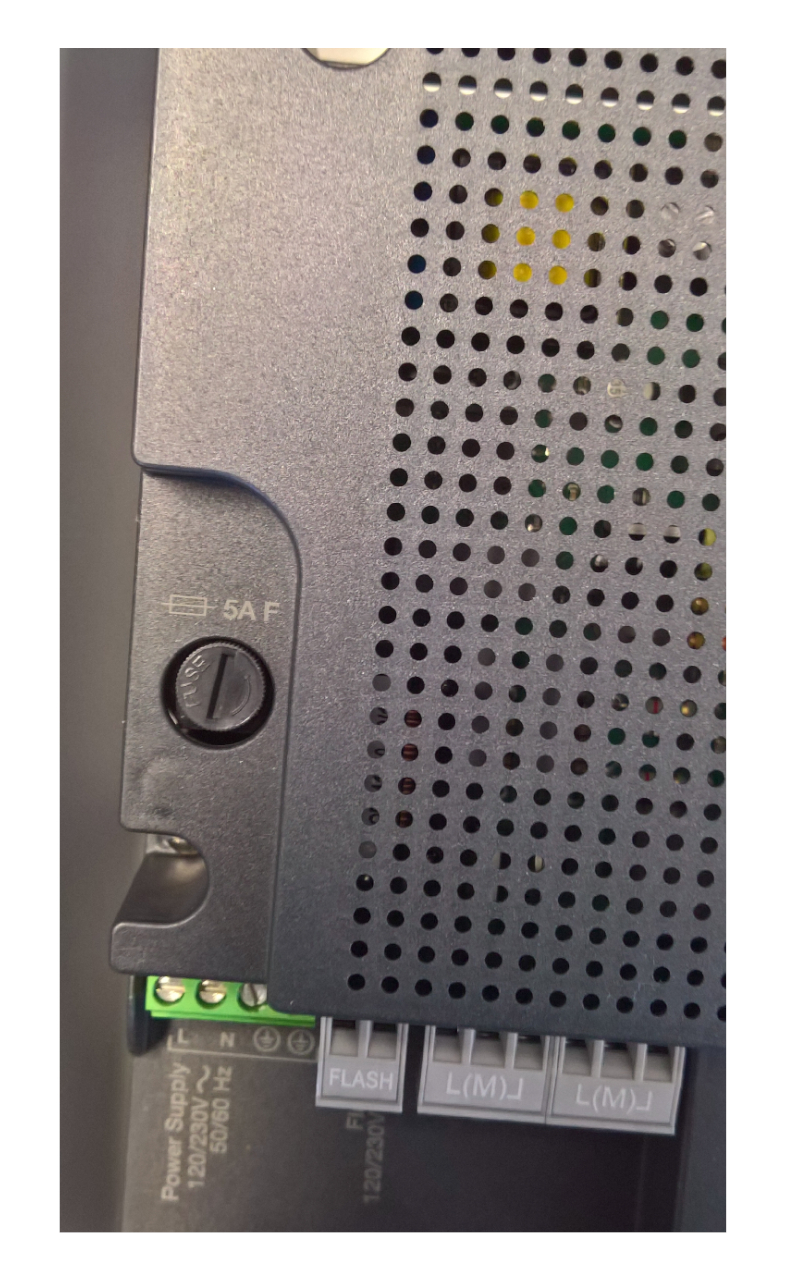

Fusible principal de 5 A, de acción rápida F. Al sustituirlo, respete también las demás características del fusible original. Haga clic en la imagen para ampliarla.
Compruebe el fusible con la alimentación desconectada. Antes de sustituirlo, averigüe la causa de la fusión; utilizar un fusible de mayor valor o puentearlo no es una reparación.
Cuándo utilizar el reinicio
El reinicio borra los ajustes personalizados de la centralita. Utilícelo solo si desea volver conscientemente a los ajustes de fábrica: mantenga pulsados Open + Close hasta que L1/L2 parpadeen y suéltelos. Después, hay que volver a configurar las entradas, memorizar los dispositivos y el recorrido, y realizar las pruebas. La memoria del receptor de radio enchufable se gestiona mediante su propio procedimiento.
Fuente: manual original NICE MC800 IDV0544A00EN, capítulo 7, tablas 8–10; reinicio en el capítulo 6.5.
Pruebas finales y mantenimiento periódico
- Compruebe la apertura, el cierre y la parada con cada dispositivo de mando utilizado.
- Compruebe la secuencia de las hojas, los topes y la ralentización; las hojas no deben chocar ni atascarse.
- Pruebe por separado cada par de fotocélulas y cada dispositivo STOP, incluida su respuesta durante el movimiento.
- Compruebe el ajuste de las fuerzas y realice las mediciones necesarias para poner en servicio la puerta concreta de forma segura.
- Entregue al propietario las instrucciones para desbloquear manualmente los motores, utilizar el sistema de forma segura y seguir el plan de mantenimiento.
El funcionamiento de la automatización debe comprobarse al menos cada 6 meses, o con mayor frecuencia según el uso. En caso de corte del suministro eléctrico, desbloquee manualmente los motores siguiendo sus respectivos manuales.
Para el servicio técnico, prepare la identificación de la centralita, la placa y los motores, el tipo de fotocélulas y de receptor, el número de destellos rojos de BlueBUS y una fotografía del cableado.
Fuente: manual original NICE MC800 IDV0544A00EN, capítulos 5 y 9.
