Descripción del producto NICE Toona TO6024HS – motor rápido de 24 V para puerta batiente
NICE Toona TO6024HS para hojas de hasta 6 m de longitud es un accionador independiente rápido para una hoja de puerta, con motor 24 V CC y encoder magnético. Los valores límite 6 m y 1 450 kg deben evaluarse según la curva de carga conjunta.
NICE indica una apertura de 90° en aproximadamente 30 segundos con una instalación estándar, sin contar la aceleración ni la deceleración. El tiempo real depende de la geometría, la hoja y la configuración de la central de mando. El motor se vende por separado; los accesorios y el control deben elegirse aparte.
| Navegación rápida | |
|---|---|
| Contenido del paquete | Accesorios |
| Kits | Límites |
| Vida útil | Instalación |
| Conexión | Topes |
| Prueba | Desbloqueo |
| Parámetros | Mantenimiento |
| Manual | |
| Accesorios – terminales y polaridad | Manual en PDF |
Contenido del paquete del accionador

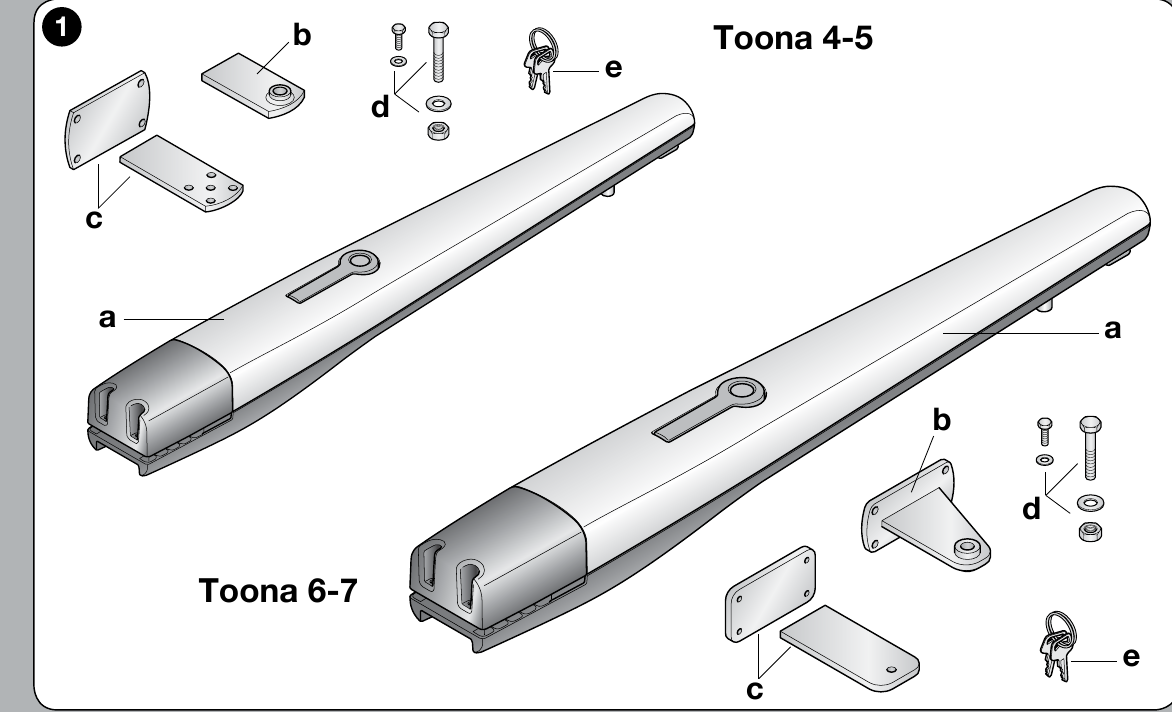

En la parte inferior de la imagen original, identificada como Toona 6–7, aparecen el motor, el soporte delantero, el soporte trasero con placa, los elementos de fijación para la instalación y las llaves para el desbloqueo manual. El número exacto de piezas pequeñas depende de la versión del paquete suministrado; la unidad de control y los accesorios de seguridad se eligen por separado.
Conexión de accesorios con MC824HR30
Los siguientes terminales corresponden a la central MC824HR30/MCA1R30 en una instalación con el motor TO6024HS, no al motor por sí solo. Antes de trabajar, desconecte la alimentación de red y la batería de reserva. Si utiliza otra placa, siga su propio esquema.
| Accesorios | Terminales, tensión y polaridad |
|---|---|
| Fotocélulas BlueBUS | Conecte las fotocélulas compatibles, por ejemplo EPMB, mediante dos cables a BlueBUS. No es necesario respetar la polaridad entre + y −. Configure la dirección y repita el aprendizaje tras cambiar los dispositivos. |
| STOP y órdenes | La entrada STOP acepta un contacto libre de tensión NO, NC o un elemento con una resistencia de 8,2 kΩ; su estado se aprende. SbS, Open y Close aceptan un contacto libre de tensión NO en el par de terminales correspondiente. Los contactos no tienen polaridad +/− y no debe aplicarse tensión externa a la entrada. |
| Alimentación auxiliar | Terminal derecho del par STOP = −; terminal izquierdo del par SbS = +, según la orientación de la imagen de abajo (etiquetas sobre los terminales). Alimentación para un lector o módulo compatible: 24 V CC (−30 % a +50 %), máximo 200 mA, incluso en modo Stand-by. Conecte el relé de órdenes del módulo por separado como contacto libre de tensión; compruebe el rango de tensión permitido y el consumo del módulo. |
| Luz intermitente, cerradura y testigo | FLASH: 12 V CC, máximo 21 W; ELS: 12 V CA, máximo 15 VA, sin polaridad +/− fija; OGI: 24 V CC, máximo 4 W. En el esquema, no se especifica el orden de +/− en el par de terminales FLASH/OGI, por lo que no debe deducirse; si el producto tiene polaridad, compruebe las indicaciones tanto en la placa como en el producto. La función de las salidas puede cambiar en función de la programación. |
| Radio y batería de reserva | El receptor enchufable se conecta al conector SM, y la batería de reserva, a su propio conector, según la placa instalada. No se conectan a BlueBUS ni a los terminales del motor. |
Encontrará la ubicación detallada de los terminales, el procedimiento de aprendizaje y la prueba de los dispositivos de seguridad en el manual propio de la central MC824HR30.
Unidad de control y accesorios
El motor por sí solo necesita una central de control adecuada. La actual MC824HR30/MCA1R30 controla uno o dos motores de 24 V y cuenta con su propio manual; para los modelos antiguos MC824HR10/MCA1R10, utilice el manual de su placa. Compruebe el contenido del kit elegido para confirmar el equipamiento concreto.
| Qué | Por qué | Tipo |
|---|---|---|
| Unidad de control | Controla un motor de 24 V; elija el manual correspondiente a la placa realmente instalada. | |
| Receptor | Elija el receptor de radio según la codificación del mando y la placa. | |
| Mando | Elija el mando según el receptor; los modos BD y LR requieren el receptor correspondiente. |
|
| Fotocélulas | Selección según las entradas BlueBUS, la alimentación y el equipamiento de la central concreta. | |
| Luz intermitente | La tensión, la potencia absorbida y el modo de parpadeo deben corresponderse con la salida de la central. |
Kits con motor TO6024HS
Hay disponibles kits independientes para una o dos hojas. Antes de realizar el pedido, compruebe en la ficha del producto el contenido real del kit y la placa.
| Puerta de una hoja | Puerta de dos hojas |
|---|---|
| Kit con accesorios Kit con fotocélulas Kit básico | Kit básico Kit con accesorios Kit con fotocélulas |
Rango de uso para una hoja
La longitud y el peso son limitaciones conjuntas. Curva TO6024HS alcanza aproximadamente 1 450 kg a 3 m; a 6 m, aproximadamente 700 kg. Utilice únicamente la curva de su modelo y tenga en cuenta la resistencia al movimiento, el revestimiento macizo y el viento; los valores extremos no pueden combinarse automáticamente.
Vida útil según la carga
Para una hoja, sume los índices correspondientes al peso, la longitud y las condiciones ambientales. A continuación, compare la suma con el gráfico de NICE. El gráfico no indica valores superiores al 100 %. Se trata de una estimación orientativa de la vida útil de entre 80 000 y 250 000 ciclos de trabajo según la carga, no de una garantía.
| Características de la automatización completa | Índice | Gráfico de vida útil |
|---|---|---|
| Peso de hasta 400 kg | 0 % |
|
| Más de 400 y hasta 500 kg | 10 % | |
| Más de 500 kg | 20 % | |
| Longitud de 2–3 m | 0 % | |
| Longitud de 3–4 m | 0 % | |
| Longitud de más de 4 y hasta 5 m | 10 % | |
| Longitud de más de 5 y hasta 6 m | 20 % | |
| Temperatura superior a 40 °C, inferior a 0 °C o humedad superior al 80 % | 20 % | |
| Revestimiento macizo de la hoja | 15 % | |
| Zona ventosa | 15 % |
| Gráfico NICE |
|---|
Montaje del motor y los soportes
Antes del montaje, compruebe la solidez de la puerta, que la hoja se mueva suavemente a mano, que haya espacio para desbloquearla y que exista un punto de fijación adecuado en la parte rígida de la hoja. Encargue el montaje y la conexión eléctrica a un técnico cualificado.
Fijación del soporte trasero y gráfico A/B/C
Pilar y soportes: Como referencia, recomendamos un pilar de acero robusto de 120 × 120 mm. Con 100 × 100 mm el instalador debe evaluar por separado el grosor de la pared, el anclaje, la cimentación, el desplazamiento de la bisagra y la carga del viento. La sección por sí sola no garantiza la resistencia.
Mida el desplazamiento de la bisagra C. En el gráfico original TO6024HS/TO7024, trace una línea horizontal desde C y lea B; la intersección con la línea recomendada r.i.l. determina el ángulo y A se lee en la línea vertical. Las dimensiones A y B deben ser similares. NICE no recomienda los valores de B por debajo de la línea t .
Si el perfil del pilar o la posición de la bisagra no permiten respetar el gráfico, habrá que adaptar el soporte trasero o fabricar una fijación extendida adecuada para Toona 6–7. Para abrir hacia fuera, es necesario prolongar la fijación trasera. Elija las dimensiones según la puerta real y compruebe todo el recorrido antes de realizar la soldadura definitiva.
Una vez comprobada la geometría, una firmemente el soporte trasero a la placa de montaje y al pilar. Elija los elementos de fijación al pilar según el material de base. Fije el soporte delantero a la parte rígida de la hoja; el motor debe tener una pequeña holgura necesaria en los pasadores para que no se atasque.
Dimensión D = 1 070 mm. Una vez determinado A en el gráfico, consulte E en la tabla de NICE; la diferencia de altura entre el soporte delantero y el trasero es F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
En el perno trasero, NICE prescribe apretar la tuerca y luego aflojarla 1/10 de vuelta, para que quede una holgura mínima entre las piezas. Apriete la fijación delantera según el dibujo del fabricante.
Cableado y conexión del motor
Antes de abrir la cubierta y realizar las conexiones, desconecte la alimentación. El accionamiento dispone de bornes separados para el encoder y el motor de 24 V CC; no los confunda. Conecte los cables y la toma de tierra de protección según el esquema original de NICE y el manual de la central instalada. La indicación 24 V corresponde a la tensión del motor, no necesariamente a la alimentación de red de la central.
Al abrir hacia el exterior, según NICE cambia la polaridad de alimentación del motor. Al mismo tiempo, debe estar correctamente diseñada la geometría de montaje; no basta con cambiar los cables. A continuación, compruebe el sentido del movimiento, las posiciones de parada y los dispositivos de seguridad según el manual de la placa instalada.
Topes internos de apertura y cierre
En la serie Toona 6–7 los topes mecánicos se ajustan tanto para la apertura como para el cierre. Desbloquee el motor y desplace la hoja hasta dejar accesible el tornillo del tope. Afloje el tornillo, coloque manualmente la hoja en la posición de apertura deseada, acerque el tope al perno y apriételo. Repita el mismo procedimiento en la posición de cierre deseada y, a continuación, bloquee el motor. Compruebe las posiciones finales y la seguridad de toda la puerta durante las pruebas.
Prueba antes del primer uso
Tras el montaje y el ajuste de los topes, un técnico cualificado debe probar la puerta completa, no solo el arranque del motor. Como comprobación con el accionamiento desbloqueado, NICE indica mover la hoja manualmente con una fuerza máxima de 390 N.
- Compruebe que el movimiento manual sea fluido en todo el recorrido, que los soportes estén firmes y que el desbloqueo sea seguro.
- Realice varias órdenes de apertura, parada y cierre; compruebe el sentido, la desaceleración, los topes y, si hay dos hojas, su secuencia según el manual de la central.
- Compruebe por separado las fotocélulas, los bordes de seguridad y los demás dispositivos de protección instalados. El técnico medirá las fuerzas de funcionamiento conforme a los requisitos vigentes; la puerta solo podrá utilizarse tras superar la prueba.
Desbloqueo manual del accionamiento
Desbloquee o bloquee el accionamiento solo cuando la hoja esté parada. Si hay una cerradura eléctrica instalada, desbloquéela primero. En caso de avería, desconecte la alimentación.
- Deslice la cubierta de la cerradura de desbloqueo.
- Introduzca la llave suministrada y gírela en el sentido de las agujas del reloj.
- Levante la palanca y desplace la hoja manualmente. Para volver a bloquearlo, baje la palanca, gire la llave en sentido inverso, sáquela y cierre la cubierta.
Inspección y mantenimiento
El mantenimiento debe realizarse como máximo cada 6 meses por un técnico cualificado. Tras desconectar la alimentación, comprobará la fijación, la corrosión, el desgaste, las uniones atornilladas y la lubricación del tornillo y la tuerca. Después de conectar la alimentación, comprobará el movimiento, el desbloqueo y todos los dispositivos de seguridad.
Características técnicas
| Parámetro | Valor |
|---|---|
| Modelo | TO6024HS |
| Tensión del motor | 24 V CC |
| Consumo máximo / nominal | 5 A / 2,5 A |
| Potencia máxima / nominal | 120 W / 60 W |
| Recorrido | 584 mm |
| Velocidad sin carga | 0,016 m/s |
| Fuerza máxima / nominal | 2 200 N / 1 200 N |
| Ciclos por hora a fuerza nominal | 41 |
| Grado de protección | IP44 |
| Temperatura de funcionamiento | −20 a +50 °C |
| Clase de aislamiento | F |
| Vida útil estimada | De 80 000 a 250 000 ciclos, según la carga |
| Dimensiones L × An × Al | 1 200 × 128 × 150 mm |
| Peso del motor | 15 kg |
