Descripción del producto NICE Toona TO5024HS: rápido motor autónomo de 24 V para puerta batiente
NICE Toona TO5024HS es un motor rápido independiente de 24 V CC para una hoja de puerta. Los valores de hasta 5 m y hasta 400 kg son límites máximos independientes; determine la combinación admisible según la curva TO5024HS.
NICE indica que la apertura de 90° tarda aproximadamente 16 segundos en una instalación estándar, sin contar el arranque ni la ralentización. El tiempo real depende de la geometría, la hoja y los ajustes de la central de mando. La tensión de 24 V es la tensión del motor; para la MC824HR30/MCA1R30 siga las indicaciones del manual de esta placa.
| Navegación rápida | |
|---|---|
| Contenido del paquete | Límites |
| Vida útil | Instalación |
| Conexión | Tope |
| Accesorios | Central de mando |
| Desbloqueo | Parámetros |
| Mantenimiento | Manual en PDF |
| Accesorios – bornes y polaridad | |
- Versión rápida HS: 0,025 m/s sin carga; 0,018 m/s con carga.
- Una hoja de hasta 5 m y 400 kg, únicamente dentro de la combinación permitida por el gráfico TO5024HS.
- Tope de apertura interno, desbloqueo manual y cables independientes para el encoder.
Qué incluye el accionamiento independiente
| Componente según NICE | Función |
|---|---|
| Motor TO5024HS | Accionamiento de una hoja de puerta. |
| Soportes delantero y trasero con placa de montaje | Fijación a la hoja y al pilar. |
| Elementos de unión y llaves de desbloqueo | Montaje del accionamiento en los soportes y movimiento manual en caso de corte del suministro eléctrico. |
El número exacto de piezas depende de la versión suministrada; compruebe el contenido del paquete comparándolo con la figura 1 del manual de NICE. Los tornillos de anclaje y los tacos para fijar el pilar o el muro se suministran por separado, según el tipo de soporte. Elija la unidad de control y los accesorios de seguridad según la configuración concreta.
Límites de uso

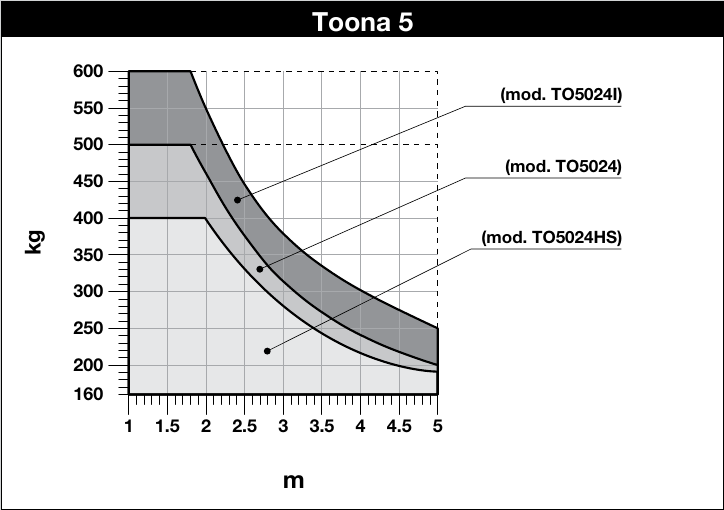

TO5024HS: el límite de 400 kg se aplica aproximadamente a hojas de hasta 2 m; para 5 m, el gráfico indica unos 190 kg. Tenga en cuenta también la resistencia al movimiento, el tipo de relleno de la hoja y el viento. El gráfico indica los límites de uso, no garantiza la vida útil.

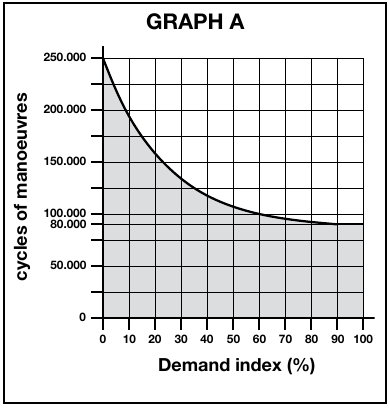

Vida útil según la carga
Para cada hoja, sume los índices correspondientes al peso, la longitud y las condiciones ambientales. Consulte en el gráfico original el número aproximado de ciclos. El cálculo es una estimación del fabricante, no una garantía de vida útil.
| Características de la automatización completa | Índice | Gráfico de vida útil |
|---|---|---|
Peso de hasta 300 kg | 0 % |
|
Más de 300 y hasta 400 kg | 10 % | |
Longitud de 2–3 m | 0 % | |
Longitud superior a 3 y hasta 4 m | 10 % | |
Longitud superior a 4 y hasta 5 m | 20 % | |
Temperatura superior a 40 °C o inferior a 0 °C, o humedad superior al 80 % | 20 % | |
Hoja con relleno sólido | 15 % | |
Zona ventosa | 15 % |
| Gráfico de NICE |
|---|
Elección de la unidad de control
Actual: MC824HR30/MCA1R30. En instalaciones antiguas, compruebe la referencia de la placa; el manual de la placa nueva no es aplicable automáticamente a la antigua. El motor también se vende por separado, por lo que debe comprobar el contenido del conjunto concreto.
Si no está seguro de qué placa elegir o de la geometría de montaje, póngase en contacto con el servicio de asistencia técnica.
I. Montaje del soporte trasero de fijación
Fijación de los soportes: Para estructuras de acero convencionales, se recomienda como orientación un pilar de 120 × 120 mm. Se puede utilizar un perfil de 100 × 100 mm tras evaluar el material, el grosor de la pared, la altura, la cimentación, el anclaje y la carga del viento. Las dimensiones del pilar por sí solas no garantizan la resistencia del montaje.

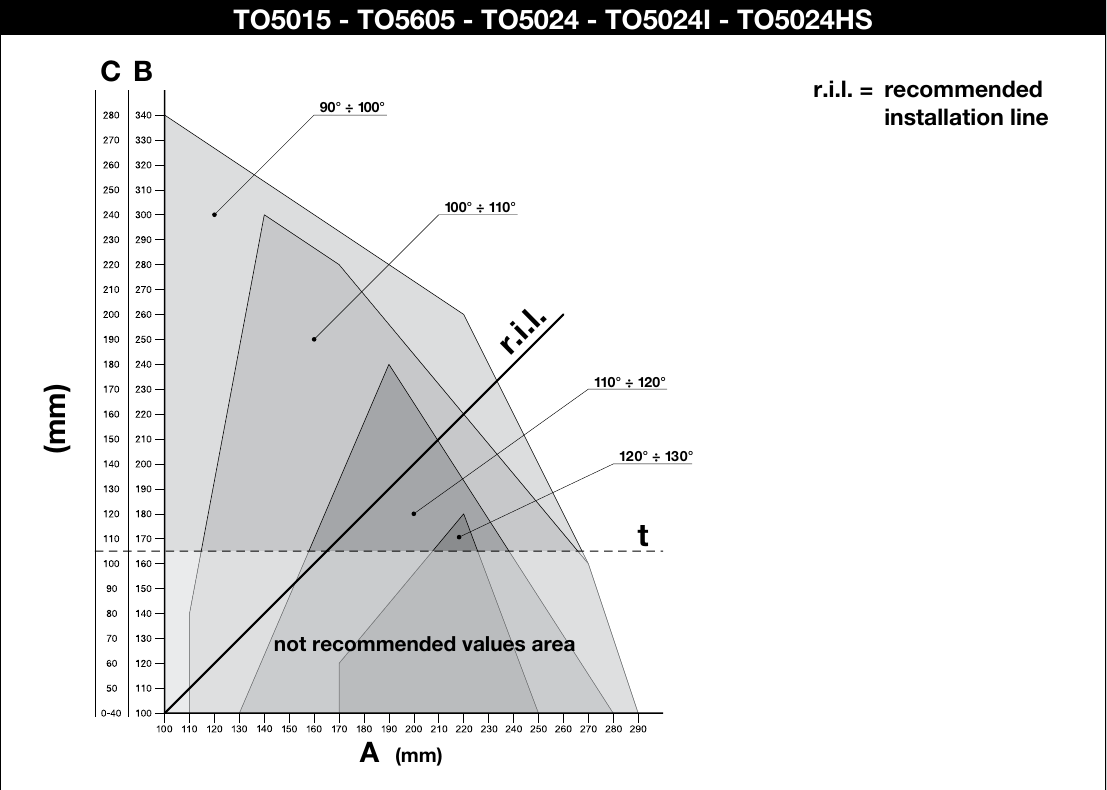

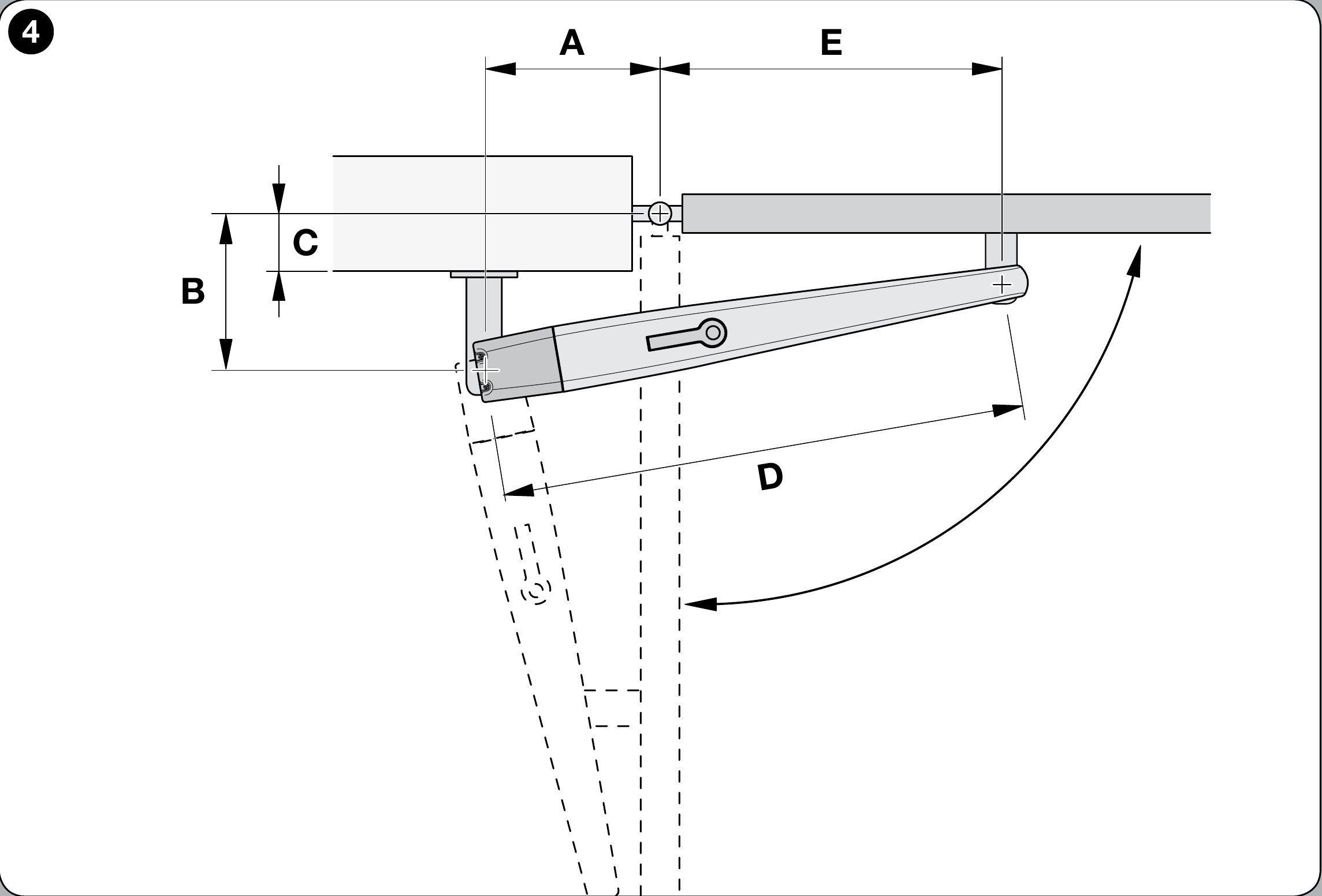

Mida el desplazamiento de la bisagra C, determine a partir del gráfico de montaje original la B, el ángulo de apertura y A. A y B deben ser similares; NICE no recomienda valores de B por debajo de la línea t . Si el pilar o el desplazamiento de la bisagra impiden mantener la geometría, ajuste el soporte o utilice el soporte trasero extendido PLA6. Para la apertura hacia el exterior se necesita un soporte trasero extendido; determine las dimensiones según la puerta real. Antes de soldar, mida los soportes suministrados y compruebe todo el recorrido de la hoja.
Antes del montaje, compruebe la resistencia de la hoja, que se mueva suavemente a mano y que se pueda acceder al desbloqueo del accionamiento.

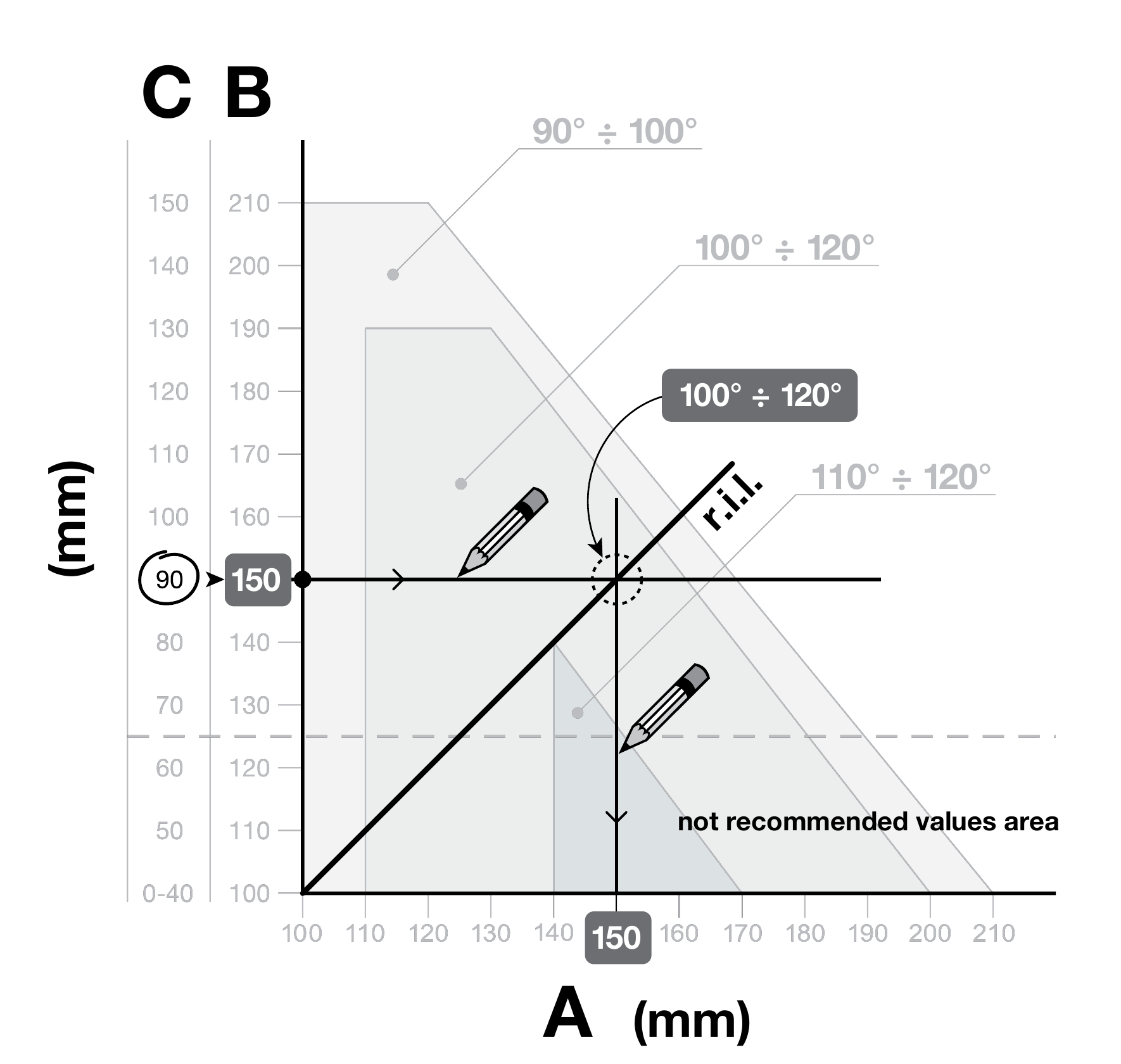

- Mida el desplazamiento de la bisagra C según el plano de la puerta.
- En el gráfico, trace una línea horizontal desde C y lea el valor de B.
- La intersección con la línea recomendada r.i.l. indica el ángulo admisible; lea A trazando una línea vertical.
- Antes de soldar el soporte, compruebe A, B y todo el recorrido de la hoja. NICE no recomienda valores de B por debajo de la línea t.

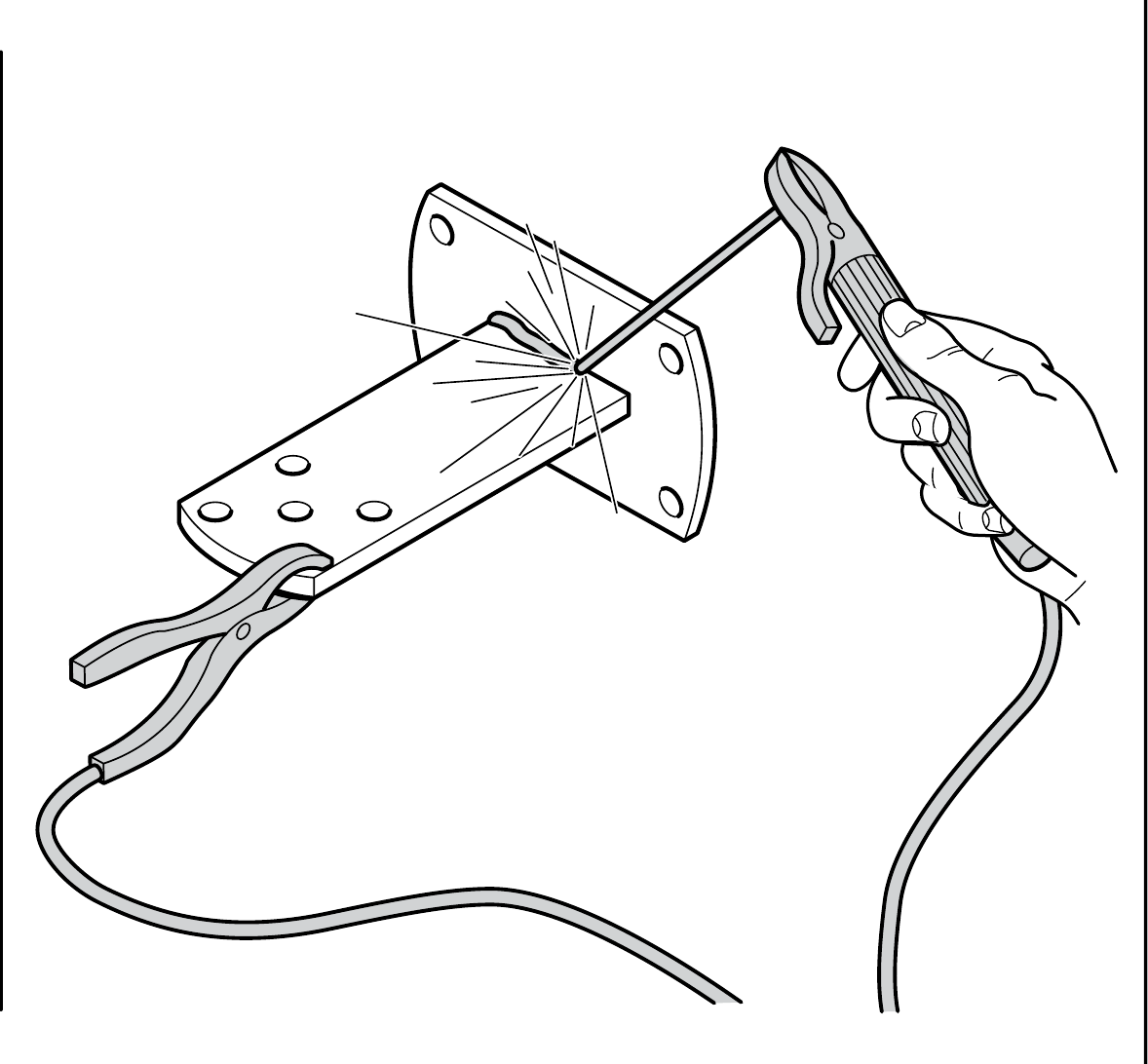

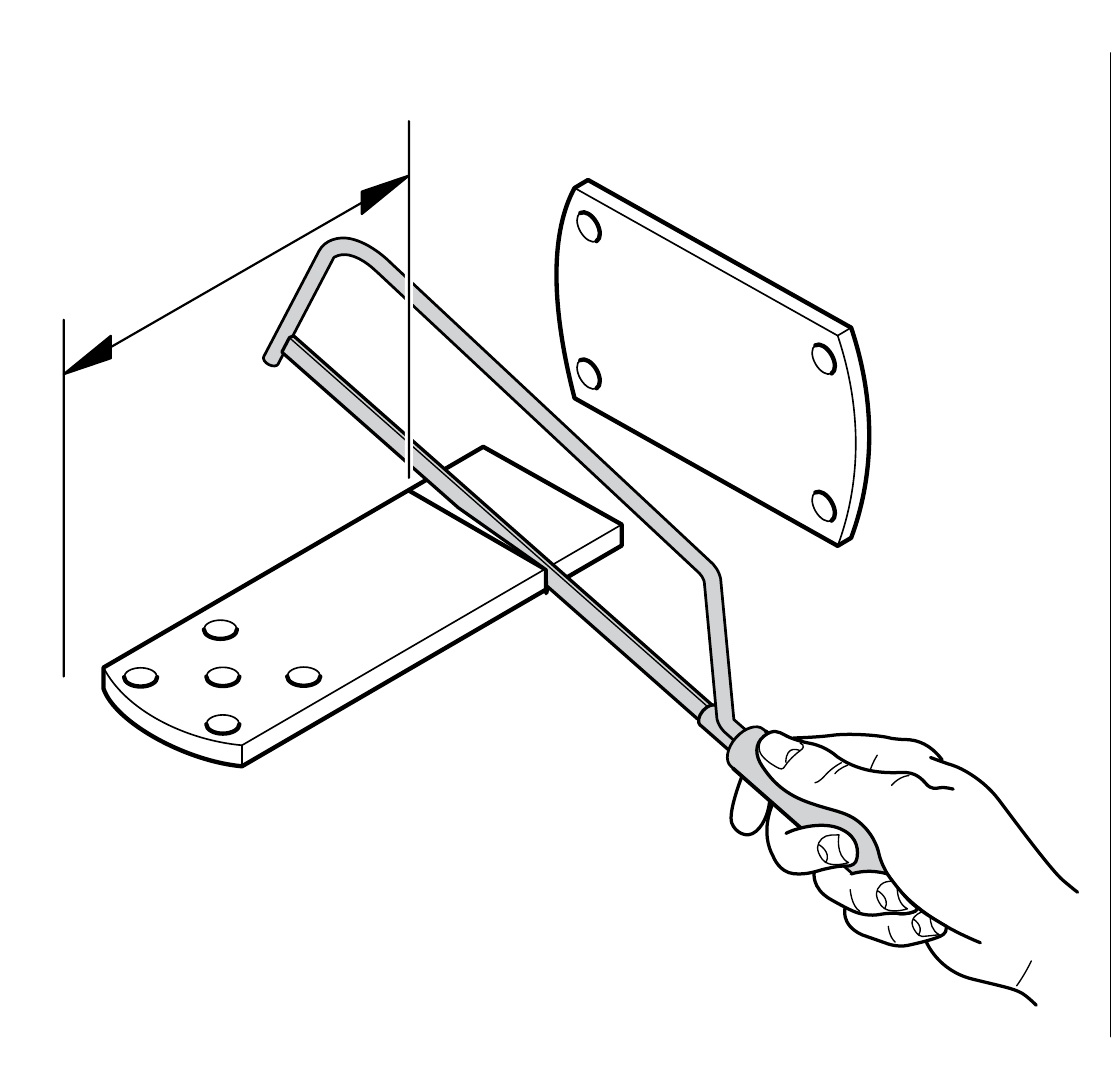

El soporte trasero suministrado para la serie Toona 4–5 mide 150 mm. Si es necesario modificar su longitud, córtelo después de comprobar la geometría y únalo firmemente a la placa de montaje según el plano de NICE.
II. Montaje del soporte de fijación delantero

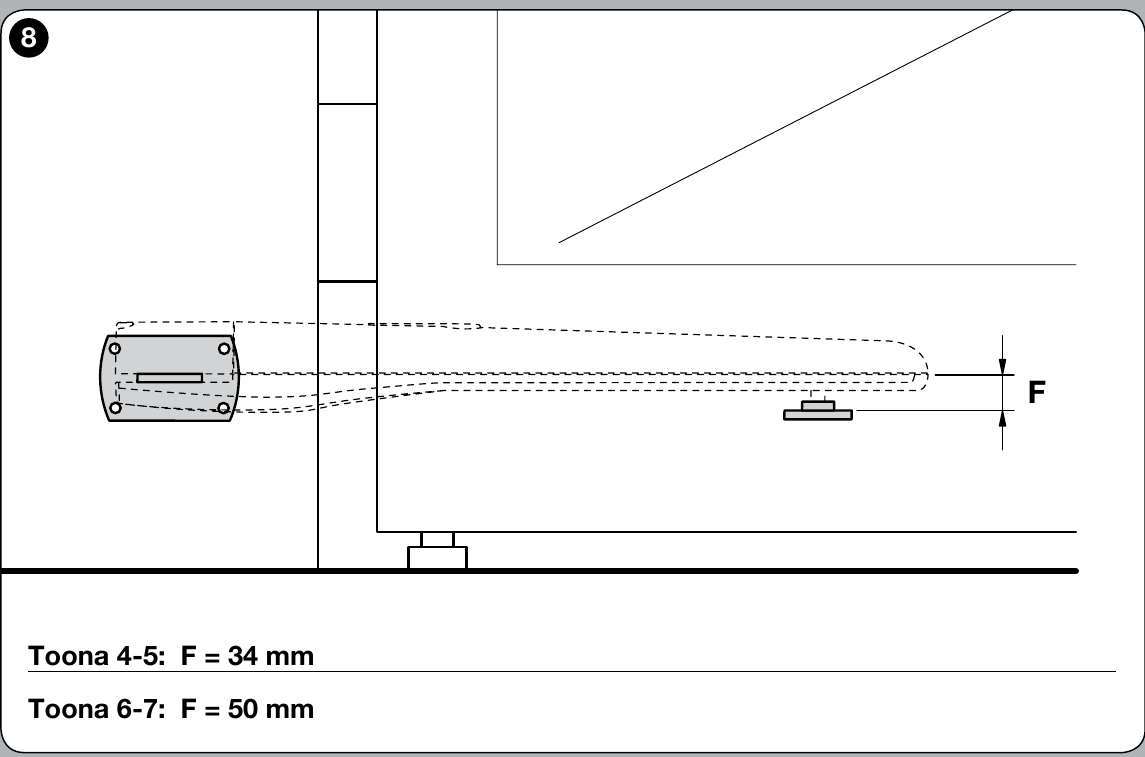

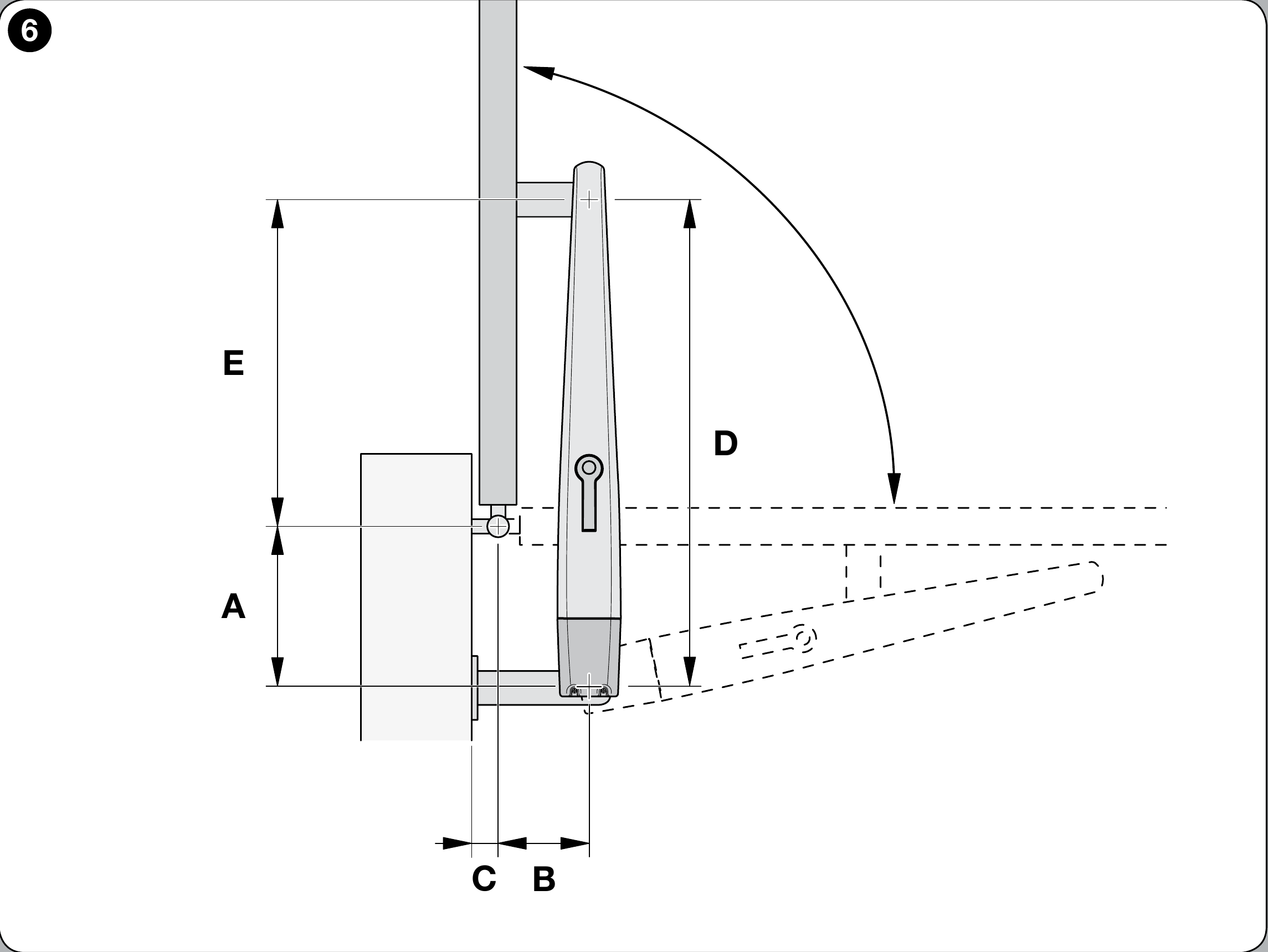

Coloque el soporte delantero según la dimensión fija D = 880 mm y la tabla E para el valor de A elegido. El plano original de NICE para Toona 4–5 indica una diferencia de altura de F = 34 mm. Antes de la fijación definitiva, mida los soportes suministrados y compruebe que la hoja se mueve libremente.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Fije el soporte trasero al pilar fijo y el delantero a la parte rígida de la hoja. Antes de la soldadura definitiva, compruebe todo el recorrido de la hoja y que el accionamiento se mueva libremente.

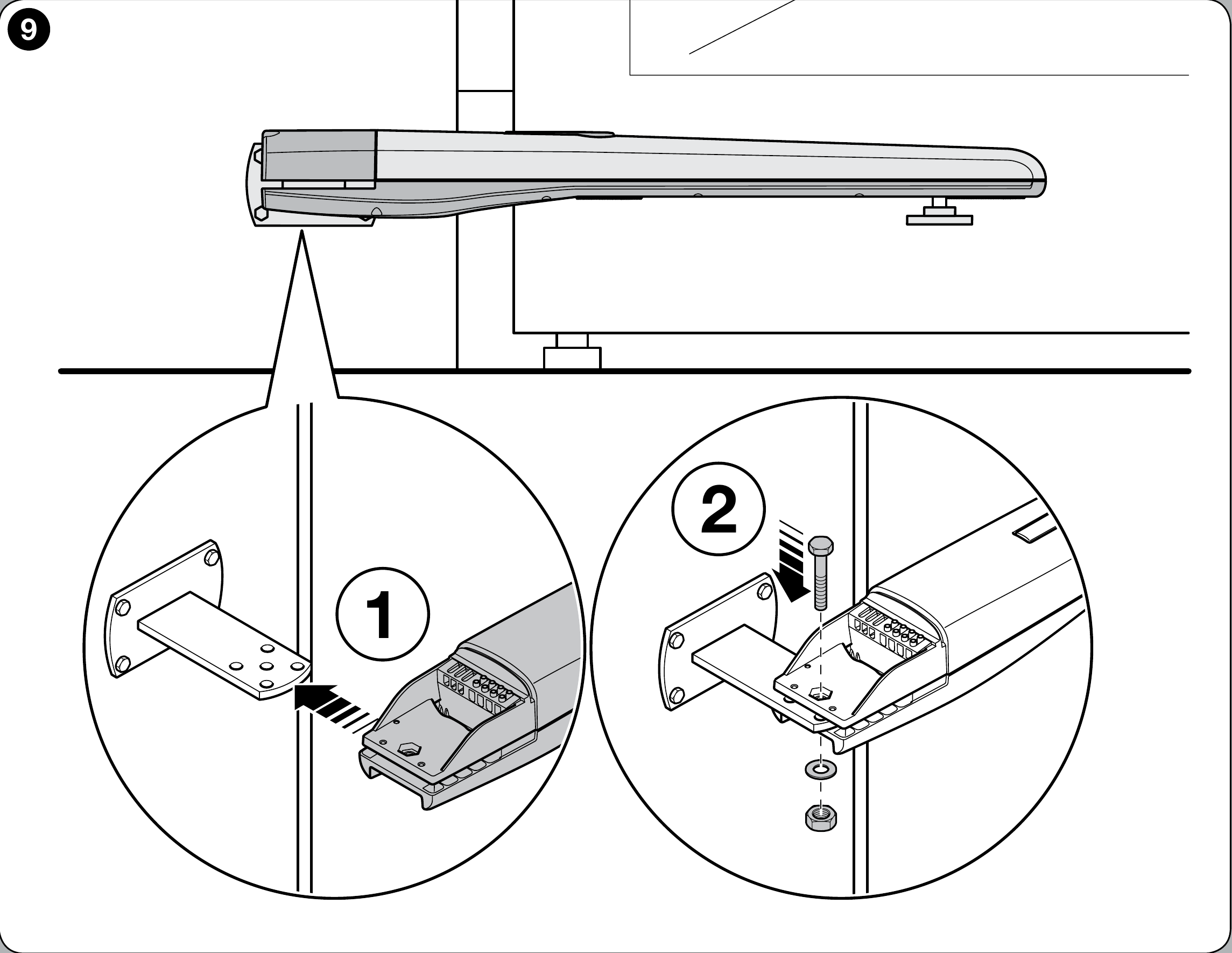

III. Montaje del accionamiento en el soporte trasero
- Fije el motor al soporte trasero con el pasador suministrado o con el tornillo, la arandela y la tuerca, según el plano de NICE.
- Apriete la tuerca y, a continuación, aflójela aproximadamente 1/10 de vuelta para dejar una holgura mínima que permita el movimiento de la articulación.

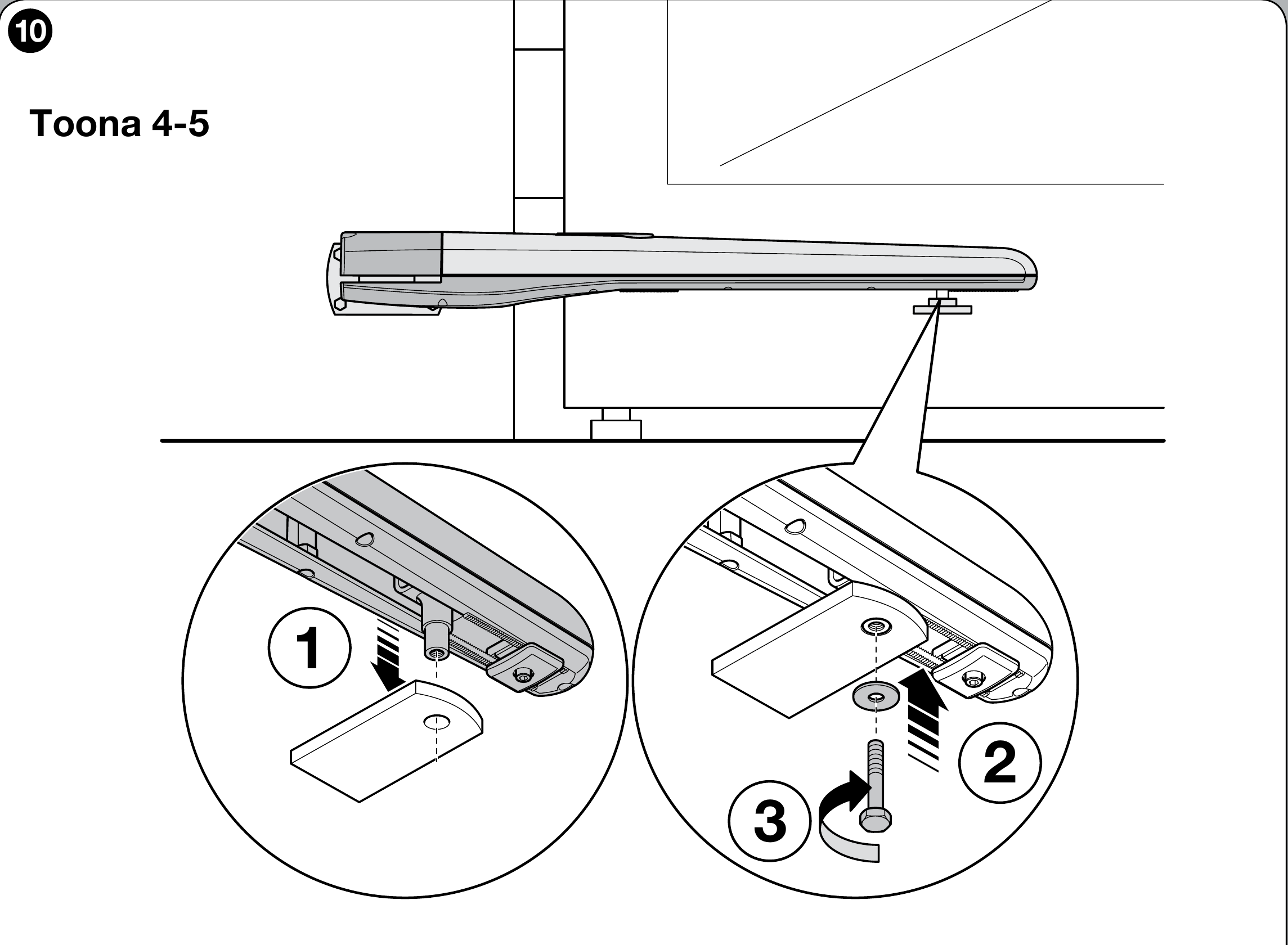

IV. Montaje del accionamiento en el soporte delantero
Fije provisionalmente el soporte delantero a la parte rígida de la hoja, compruebe todo el recorrido y solo entonces termine de fijarlo. Una el motor al soporte con el pasador y la arandela suministrados, según el plano de NICE.

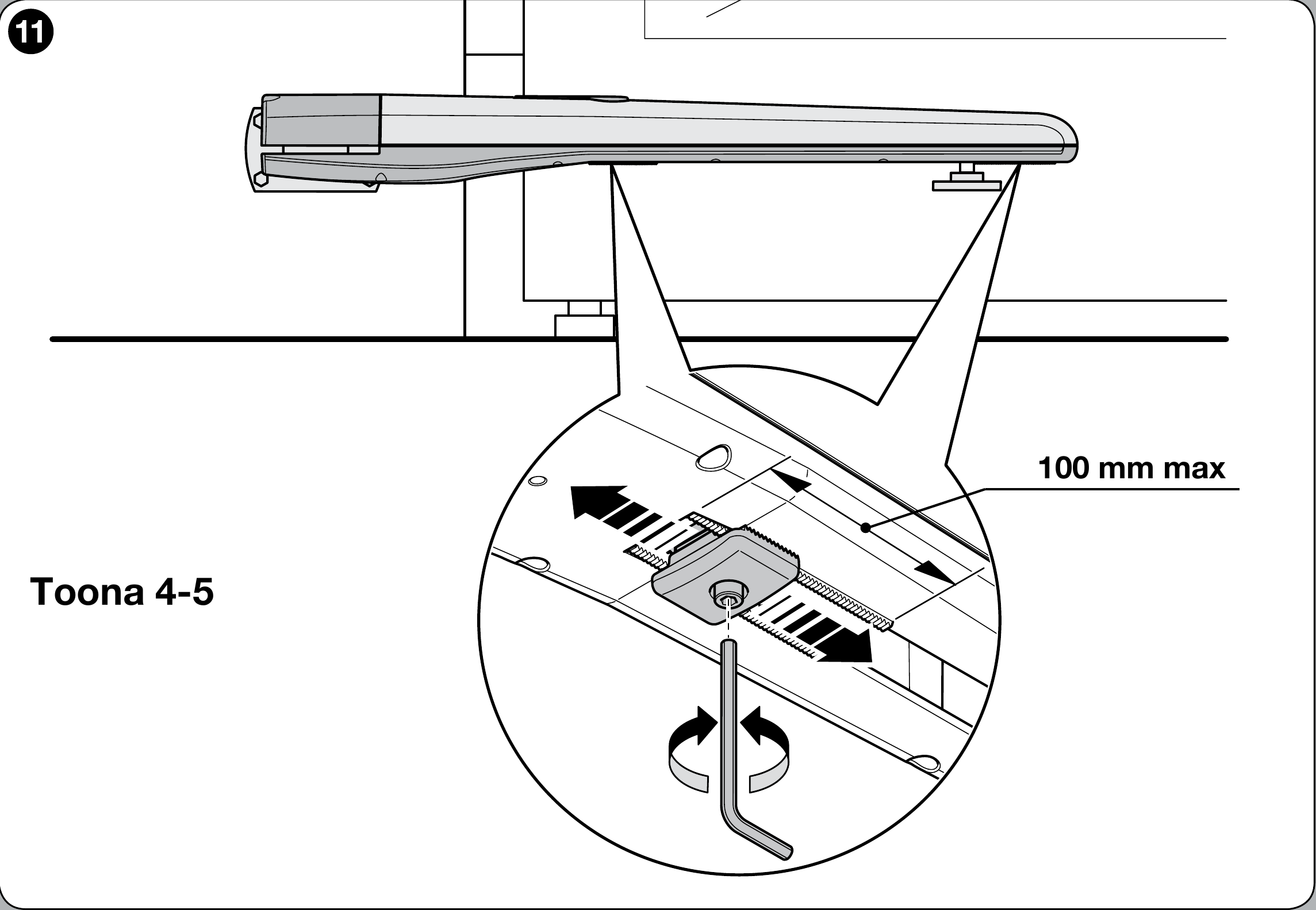

V. Ajuste del tope mecánico de apertura
El TO5024HS incorpora un tope de apertura interno. Al ajustarlo, respete el intervalo indicado en el plano de NICE como 100 mm máx. Determine la posición de cierre y la necesidad de topes externos en función de la puerta concreta.
- Desbloquee el accionamiento siguiendo el procedimiento de desbloqueo manual.
- Afloje el tornillo del tope de apertura y mueva manualmente la hoja hasta la posición de apertura deseada.
- Acerque el tope al pasador y apriete el tornillo según el plano.
- Cierre la hoja manualmente y vuelva a bloquear el accionamiento.

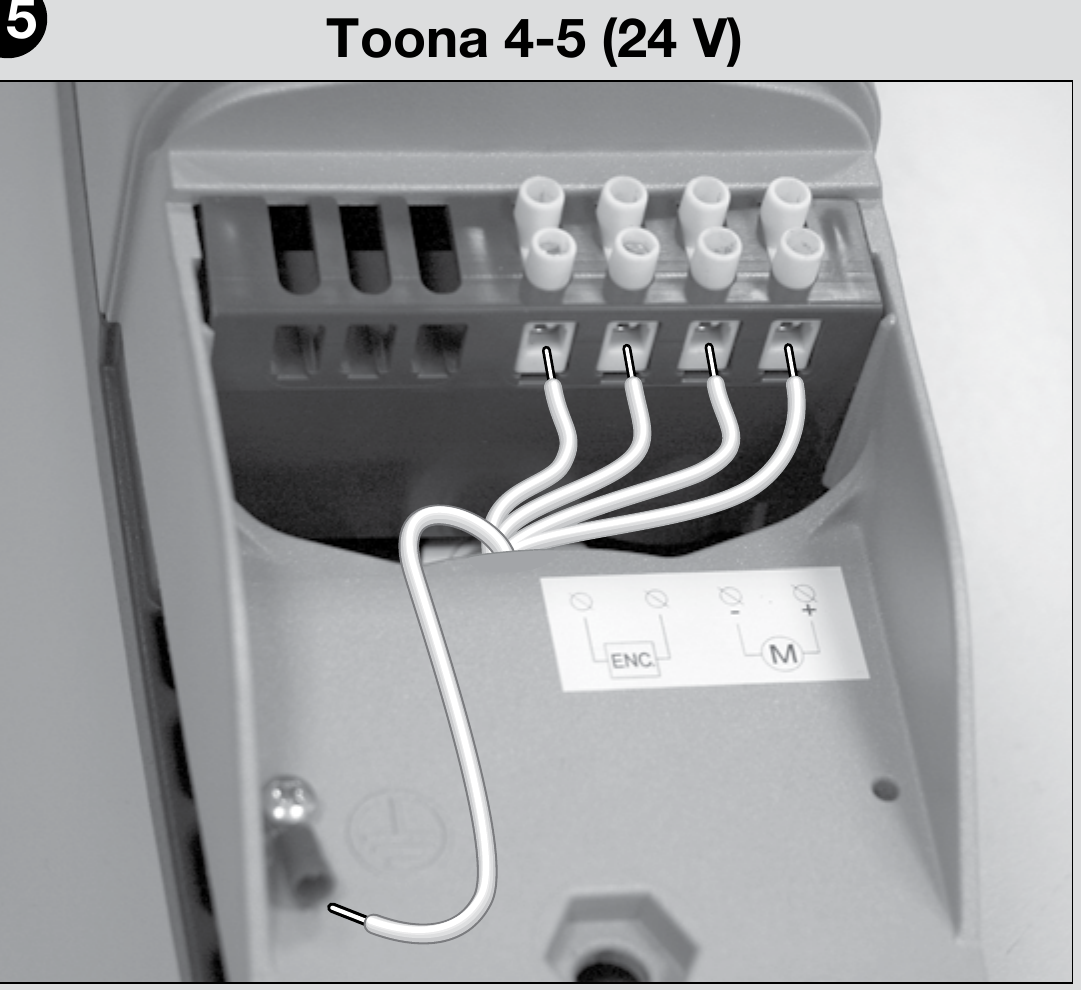

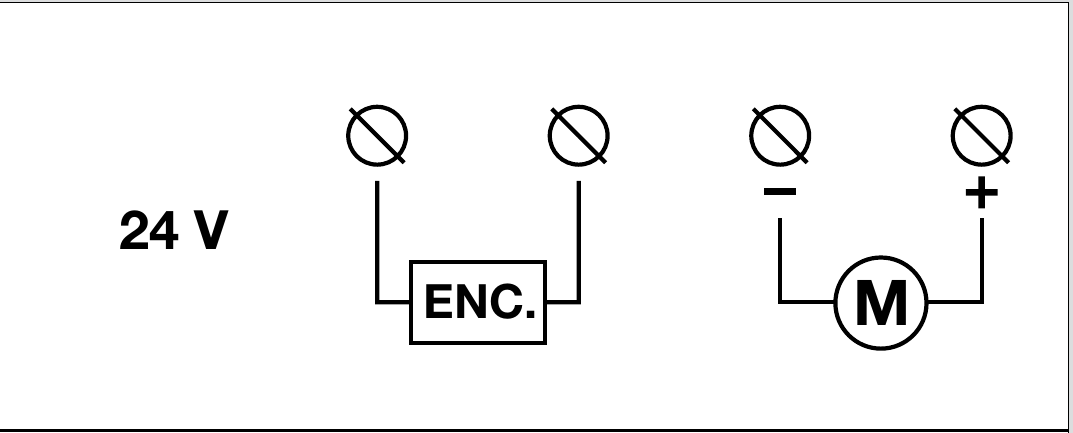

Cableado y conexión del motor
Desconecte la alimentación eléctrica antes de realizar las conexiones. La tensión de 24 V DC corresponde al motor; la alimentación de la central y las salidas para accesorios deben evaluarse por separado. El motor cuenta con un par de conductores independiente para el motor y otro para el encoder. En el accionamiento de la serie 4–5, los bornes están identificados como se muestra en la imagen; para la serie 6–7, utilice la imagen correspondiente. Realice la conexión en la placa de control exclusivamente según la placa instalada en el conjunto. En las puertas que se abren hacia fuera, NICE indica que se debe invertir la polaridad de alimentación del motor; no conecte el encoder como alimentación del motor.
Una vez conectado, compruebe el sentido del movimiento, las posiciones de parada y los dispositivos de seguridad según el manual de la central instalada. La conexión eléctrica y las pruebas deben ser realizadas por una persona cualificada.
Comprobaciones antes de la primera puesta en marcha
Confíe el montaje, la conexión eléctrica y la puesta en servicio de la puerta automática a un técnico cualificado. Antes de encenderla, desbloquee la hoja y compruebe que recorra toda la trayectoria suavemente, sin atascarse, y que los soportes y el pilar permanezcan firmes.
- Después de conectarla según la unidad de control instalada, compruebe el sentido del movimiento y ajuste las posiciones siguiendo sus instrucciones. La fuerza se ajusta en la central, no en el motor.
- Pruebe el tope de apertura, las fotocélulas de seguridad, los posibles bordes de seguridad, el mando STOP y el desbloqueo manual. El técnico debe comprobar las fuerzas de seguridad y, si la hoja incorpora una puerta peatonal, el bloqueo del accionamiento cuando esta se abre.
- Entregue al cliente el procedimiento de desbloqueo y el manual de la central realmente instalada.
Conexión de accesorios en la MC824HR30
Los siguientes bornes pertenecen a la central MC824HR30/MCA1R30 en un conjunto con motor TO5024HS, no al motor por sí solo. Antes de trabajar, desconecte la red eléctrica y la batería de reserva. Si utiliza otra placa, siga su propio esquema.
| Accesorio | Bornes, tensión y polaridad |
|---|---|
| Fotocélulas BlueBUS | Conecte las fotocélulas compatibles, por ejemplo EPMB, mediante dos conductores a BlueBUS. + y − no se distinguen. Configure la dirección y repita el aprendizaje tras cambiar los dispositivos. |
| STOP y comandos | Entrada STOP acepta un contacto libre de potencial NO, NC o un elemento con una resistencia de 8,2 kΩ; su estado se aprende. SbS, Open y Close aceptan un contacto libre de potencial NO en el par de bornes correspondiente. Los contactos no tienen +/− y no debe aplicarse tensión externa a la entrada. |

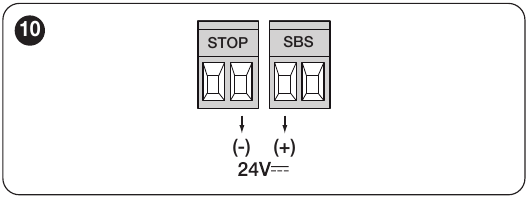

| Alimentación auxiliar | Borne derecho del par STOP = −, borne izquierdo del par SbS = +, con la orientación de la imagen de abajo (inscripciones sobre los bornes). Alimentación para un lector o módulo compatible: 24 V CC (−30 % a +50 %), máximo 200 mA, también en modo Stand-by. Conecte el relé de comandos del módulo por separado como contacto libre de potencial; compruebe el rango de tensión admisible y el consumo del módulo. |
| Luz intermitente, cerradura, indicador luminoso | FLASH: 12 V CC, máximo 21 W; ELS: 12 V CA, máximo 15 VA, sin polaridad +/− fija; OGI: 24 V CC, máximo 4 W. En FLASH/OGI, el esquema no especifica el orden de +/− en el par de bornes, así que no lo deduzca; si el producto tiene polaridad, compruebe las marcas tanto en la placa como en el producto. La función de las salidas puede cambiar según la programación. |
| Radio y respaldo | El receptor enchufable va en el conector SM, y la batería de respaldo, en su propio conector, según la placa instalada. No se conectan a BlueBUS ni a los bornes del motor. |
Encontrará información detallada sobre la ubicación de los bornes, el aprendizaje y la prueba de los dispositivos de seguridad en el manual propio de la central MC824HR30.
Accesorios según la unidad de control
Elija los accesorios según la interfaz de la central y el receptor realmente instalados. Los dispositivos inalámbricos y de comando pueden requerir equipamiento o ajustes adicionales.
| Qué | Por qué | Tipo |
|---|---|---|
| Central de control | Controla un motor de 24 V; los procedimientos corresponden a la placa realmente instalada. | |
| Receptor | Elija el receptor de radio según la codificación del transmisor. | |
| Transmisor | Elija según el receptor: los modos bidireccionales BD y LR requieren un receptor compatible. |
|
| Fotocélulas | El uso depende de la interfaz BlueBUS y, en los modelos inalámbricos, también de equipamiento adicional. | |
| Luz intermitente | La tensión y la potencia deben coincidir con la salida de la central realmente instalada. |

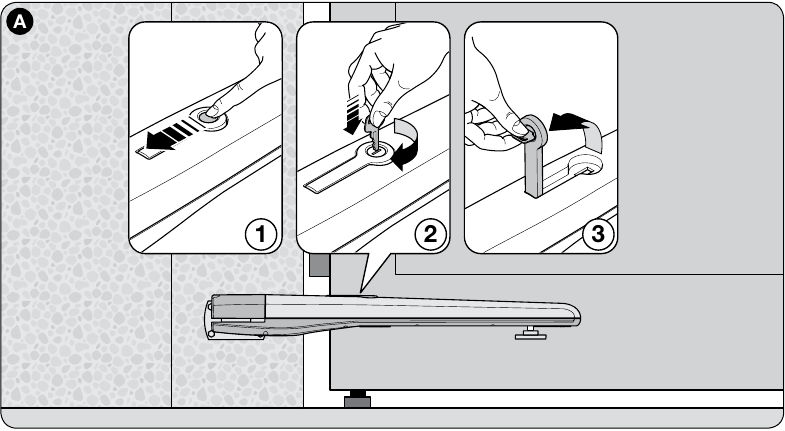

Desbloqueo manual del motor
Desbloquee o bloquee el motor solo con la hoja parada. Si la cancela tiene una electrocerradura, desbloquéela primero. En caso de avería, desconecte la alimentación.
- Deslice la tapa protectora, introduzca la llave suministrada y gírela en el sentido de las agujas del reloj.
- Levante la palanca de desbloqueo y desplace la hoja manualmente.
- Para volver a bloquearlo, baje la palanca, gire la llave en sentido contrario a las agujas del reloj, retírela y cierre la tapa.
Antes de volver a ponerlo en marcha, compruebe que el motor esté bloqueado y que no haya nadie en el recorrido de la cancela.
Inspección y mantenimiento
El mantenimiento debe realizarse como máximo cada 6 meses por un técnico cualificado. Con la alimentación desconectada, comprobará la fijación, el desgaste, la corrosión y la lubricación del husillo y la tuerca. Tras conectar la alimentación, probará el movimiento, el desbloqueo y los dispositivos de seguridad.
Características técnicas
Dato 75 ciclos/h según NICE, con fuerza nominal. La velocidad de 0,025 m/s es sin carga; con carga, el fabricante indica 0,018 m/s.
| Parámetro | Valor |
|---|---|
Modelo | TO5024HS |
Motor del accionamiento | 24 V CC |
Consumo máximo / nominal | 5 A / 2,5 A |
Potencia máxima / nominal | 120 W / 60 W |
Carrera | 505 mm |
Velocidad sin carga | 0,025 m/s |
Velocidad con carga | 0,018 m/s |
Fuerza máxima / nominal | 1 800 N / 600 N |
Ciclos por hora con fuerza nominal | 75 |
Protección | IP44 |
Temperatura de funcionamiento | −20 a +50 °C |
Clase de aislamiento | F |
Vida útil orientativa según NICE | De 80 000 a 250 000 ciclos de trabajo |
Dimensiones L × An × Al | 965 × 115 × 105 mm |
Peso del motor | 7,5 kg |
El peso del motor indicado en la tabla es un dato de NICE sin embalaje. El peso de la variante seleccionada al hacer el pedido también incluye el embalaje y se utiliza para calcular los gastos de envío.
Manual de montaje eslovaco-checo de NICE Toona. La programación, el aprendizaje de posiciones y la radio se configuran en el manual de la central de control realmente instalada.
