NICE TOO TOO4524 - motor individual, para una hoja de 4,5 m/250 kg, uso intensivo
| Disponibilidad de productos: | hasta 7 días | Normalmente enviamos la mercancía en un plazo de 7 días. |
|---|
hasta 7 días
420,23 € con IVA
| Peso |
|---|
| 6,00 kg |
Descripción del producto NICE TOO TOO4524 - motor individual, para una hoja de 4,5 m/250 kg, uso intensivo
NICE TOO4524 es un accionador electromecánico independiente para una hoja de la puerta batiente de hasta 4,5 m y hasta 250 kg. El motor tiene 24 V DC y es irreversible. En caso de corte del suministro eléctrico, se desbloquea con una llave. Es adecuado para uso privado y también para uso industrial moderado; central de control y dispositivos de seguridad se seleccionan teniendo en cuenta la puerta completa.
Cuándo elegir este accionador
Los valores de 4,5 m y 250 kg son los máximos para una hoja. La idoneidad para una puerta concreta también depende de la resistencia al movimiento, la posición de la bisagra, el viento, el relleno de la hoja y la geometría de los soportes. Compruebe que la elección sea adecuada según las dimensiones reales, el peso y el movimiento libre de la puerta.
El motor de 24 V también es adecuado para un uso más intensivo. Evalúe la frecuencia de apertura permitida y la carga de todo el sistema de automatización según la hoja, la instalación y la central de control.
Central de control y equipamiento de la puerta
| Generación | Central compatible |
|---|---|
| Actual | MC424LR30 / MCA2R30 para uno o dos motores TOO de 24 V. |
| Anterior, todavía disponible | MC424LR10 / MCA2R10. Utilice el manual de esta generación. |
Compruebe la referencia de la placa instalada y utilice el manual de esta generación. Si tiene una MC424LR01 antigua, no utilice los procedimientos de la R10 ni de la R30. La selección del tipo de motor, el aprendizaje del recorrido y la programación de la central actual se describen en el manual MC424LR30.
La referencia 24 V corresponde al motor. Central MC424LR30 se conecta a la red de 230 V AC y proporciona las salidas correspondientes para el motor y las funciones auxiliares; el cableado debe ajustarse exactamente a las instrucciones correspondientes.

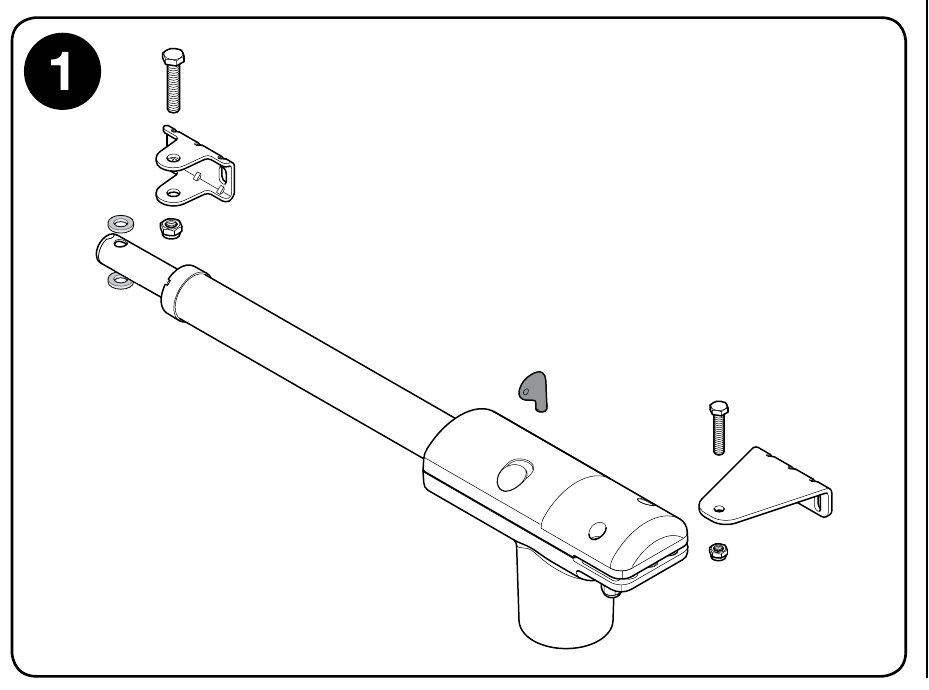

Con el motor se muestran el soporte delantero y el trasero, piezas de unión y llave de desbloqueo. Compruebe el contenido del paquete recibido antes de la instalación. Central de control, fotocélulas y el anclaje al pilar concreto se seleccionan por separado o según el contenido del kit.
Kits para una o dos hojas
El motor independiente está diseñado para una hoja. Las puertas de dos hojas requieren dos accionadores. Nuestros kits de 24 V que se muestran a continuación incluyen MC424LR10 y se diferencian por el equipamiento adicional. En el centro se muestra un motor alternativo independiente de 230 V.
| Kits para 1 hoja | Kits para 2 hojas |
|---|---|

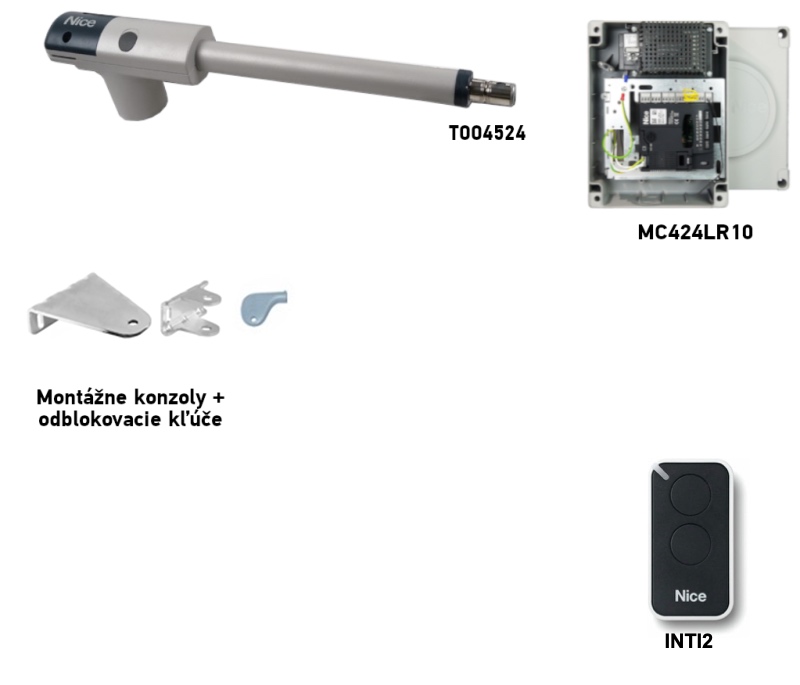

Kit NICE TOO4524 para 1 hoja

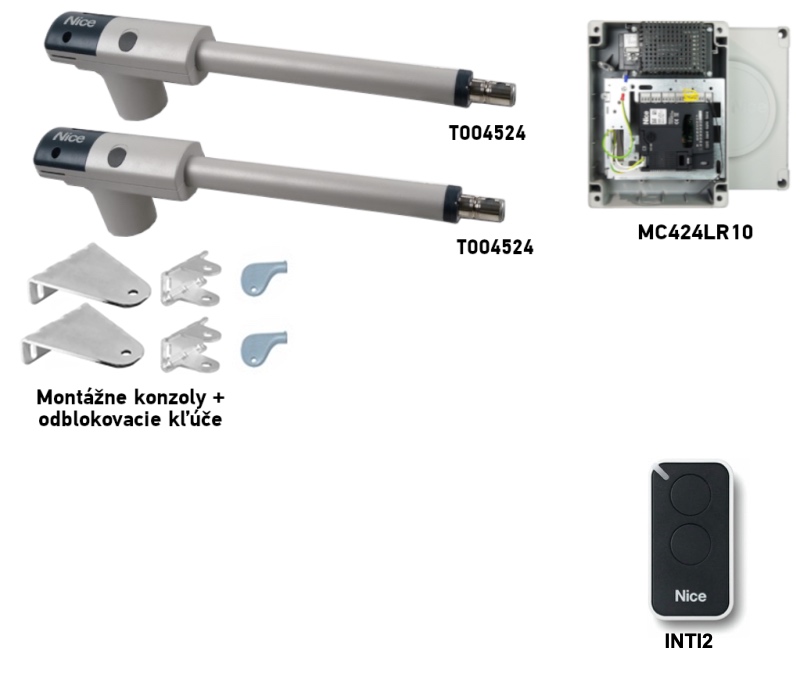

Básico Con fotocélulas Con accesorios | Kit NICE TOO4524 para 2 hojas
MC424LR10 y 1 mando a distancia INTI2. Básica Con fotocélulas Con accesorios |
Los límites 4,5 m y 250 kg se evalúan por separado para cada hoja. En una puerta de dos hojas, el límite de un motor no aumenta. Complete el kit básico con los elementos de seguridad adecuados para cada puerta.
Montaje de los soportes y posición del motor
Determine primero la posición de la bisagra y del soporte trasero; después, compruebe que haya espacio para todo el recorrido de la puerta. Las dimensiones A y B determinan el ángulo de apertura posible y el comportamiento de la fuerza. Los soportes deben fijarse firmemente a una estructura evaluada como adecuada; las dimensiones del pilar por sí solas no bastan para evaluar el anclaje. Antes de fijarlos definitivamente, compruebe que la puerta se mueva manualmente con libertad y sin rozamientos.

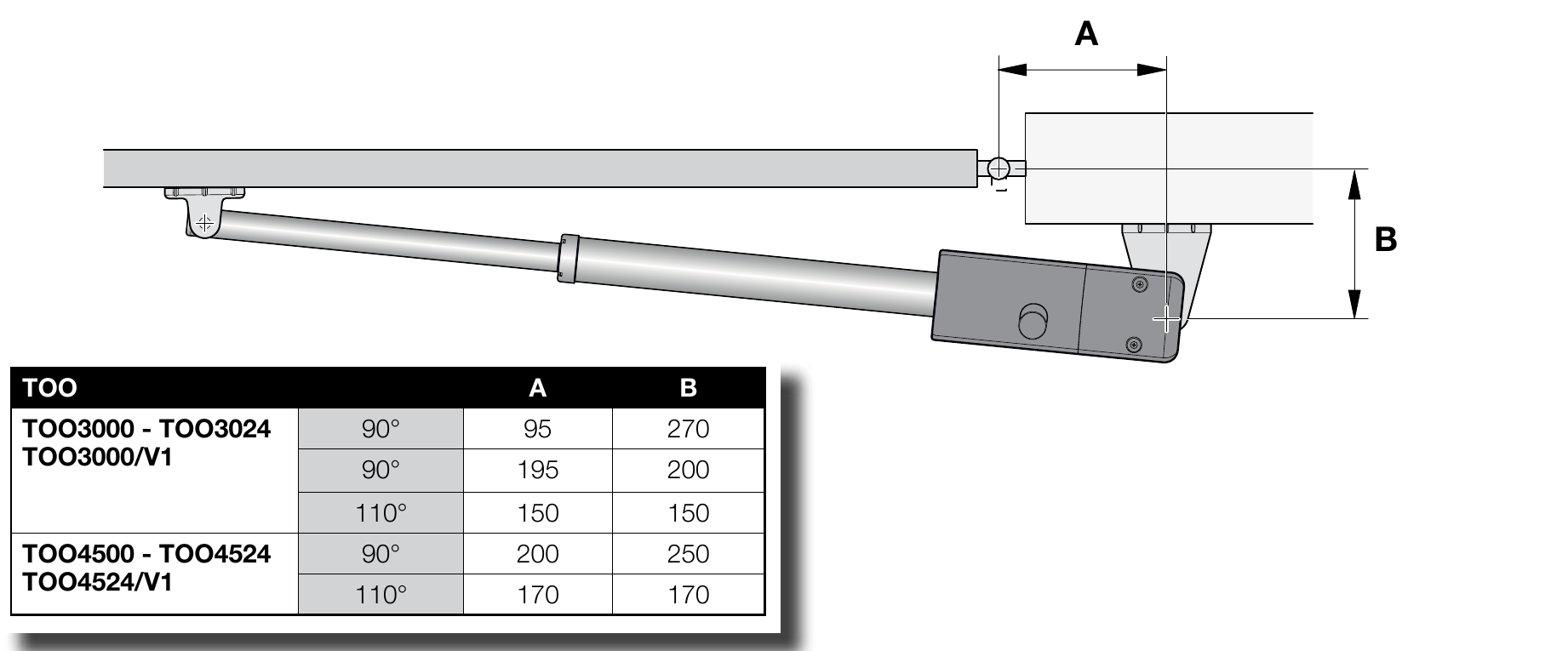

Dimensiones de montaje del TOO4524
| Ángulo de apertura | A [mm] | B [mm] |
|---|---|---|
| 90° | 200 | 250 |
| 110° | 170 | 170 |
Para un pilar y un soporte concretos, consulte dimensiones de los soportes de anclaje TOO4524. Si la bisagra está en una posición inusual o la puerta se abre hacia fuera, solicite al instalador que diseñe una fijación adecuada, manteniendo las dimensiones A, B y C y evitando que el motor o los soportes obstaculicen el movimiento de la hoja.. Si la bisagra está en una posición inusual o la puerta se abre hacia fuera, solicite al instalador que diseñe una fijación adecuada, manteniendo las dimensiones A, B y C y evitando que el motor o los soportes obstaculicen el movimiento de la hoja.

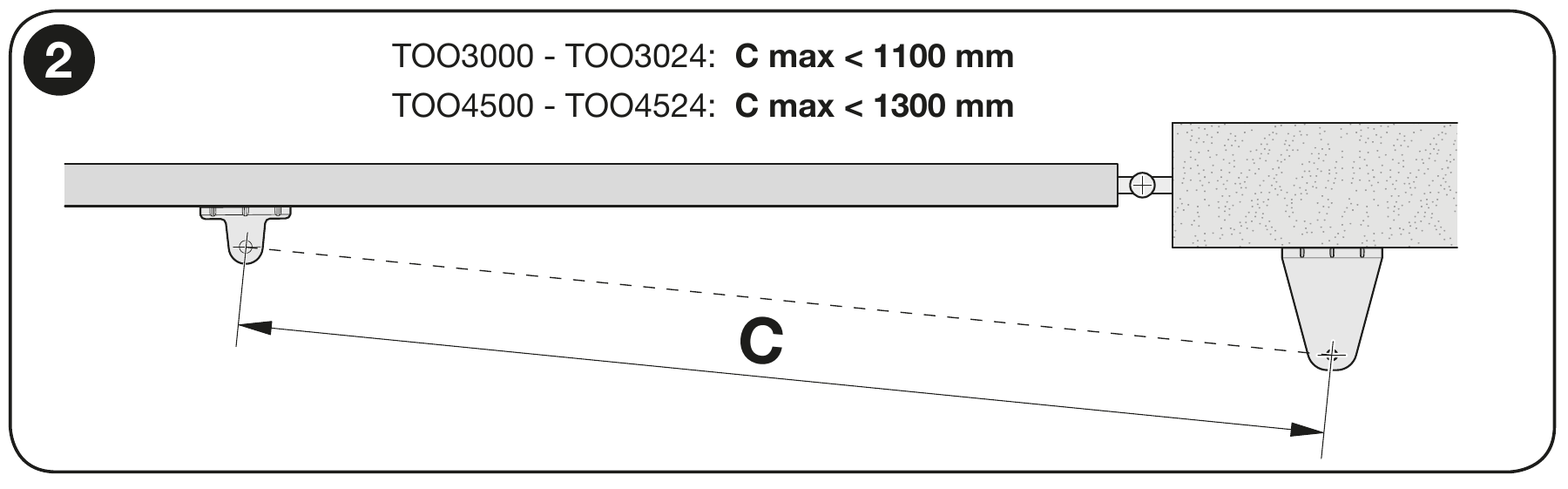

Dimensión C con la puerta cerrada
Con la hoja cerrada, mida la distancia C < 1 300 mm. El valor debe ser inferior al límite indicado; no puede ser igual ni superior. Mantenga también la combinación A/B elegida.
Fijación y comprobación del movimiento

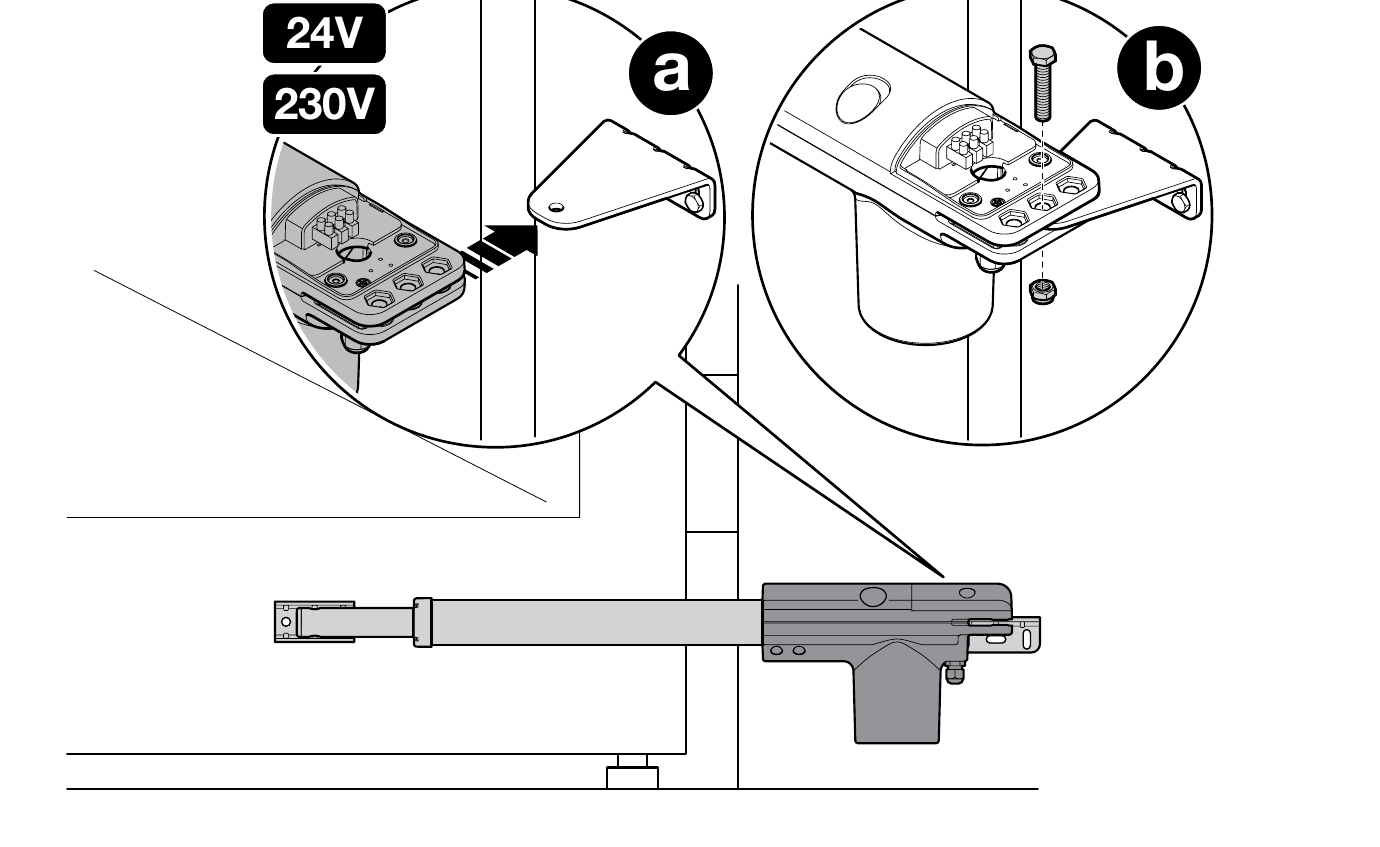

- Elija una combinación A/B para el motor y el ángulo concretos. Fije el soporte trasero a un pilar sólido o a una estructura portante diseñada adecuadamente y conecte el motor a él.

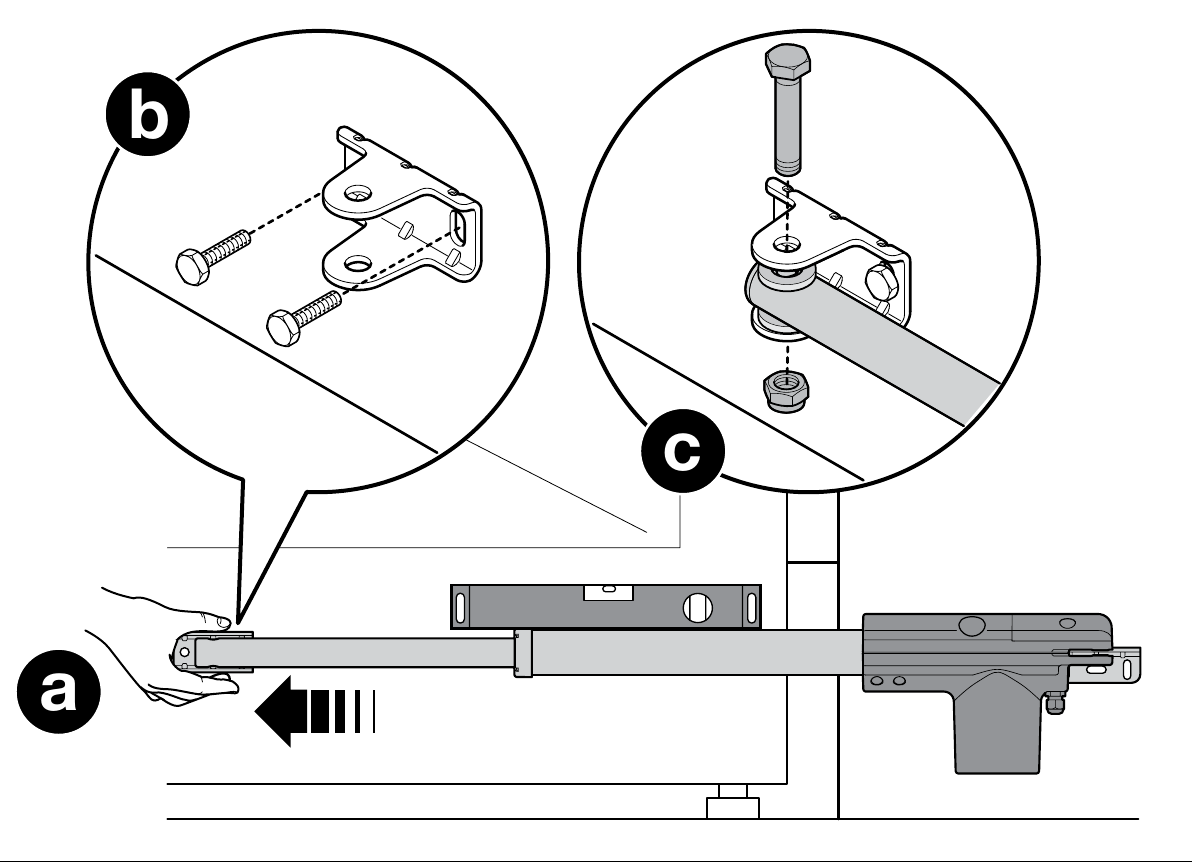

- Motor desbloquee con la llave, extienda completamente el vástago según el dibujo de NICE y presente provisionalmente el soporte delantero sobre el marco sólido de la hoja.
- Nivele el motor y conecte el vástago al soporte delantero. Compruebe la dimensión C con la puerta cerrada y el movimiento libre de la hoja en todo el recorrido.
- Compruebe que la hoja abierta haga tope en el tope mecánico. Elimine los rozamientos y cualquier posible colisión del motor, los soportes o la hoja.
- Solo después de una prueba manual satisfactoria, fije definitivamente el soporte delantero y vuelva a bloquear el motor. En una puerta de dos hojas, realice el procedimiento en ambas hojas.

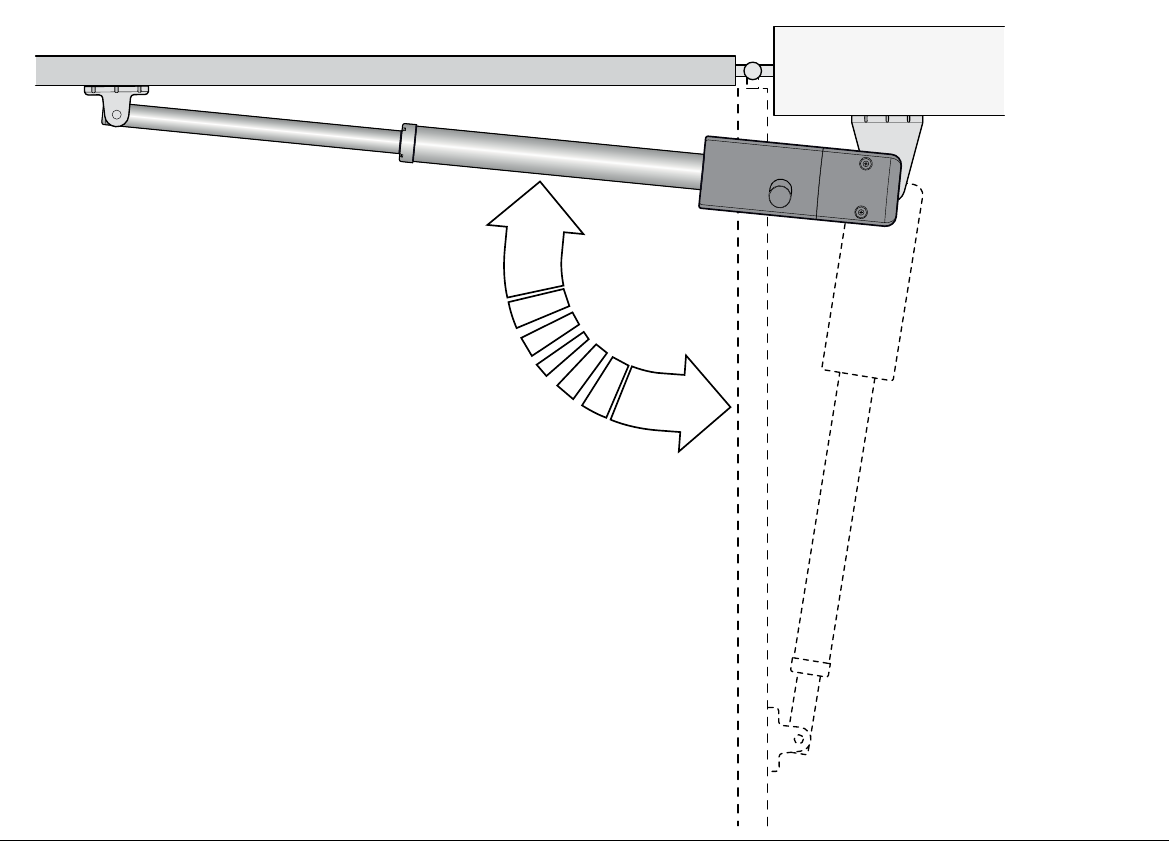

Tanto en la posición abierta como en la cerrada, la puerta debe tener topes mecánicos; el final de carrera del vástago no los sustituye. Si el pilar es distinto, adapte el método de anclaje o utilice un soporte adecuado para mantener las dimensiones A/B y C. No fije el soporte únicamente a un panel fino de la hoja.
Conexión del motor de 24 V

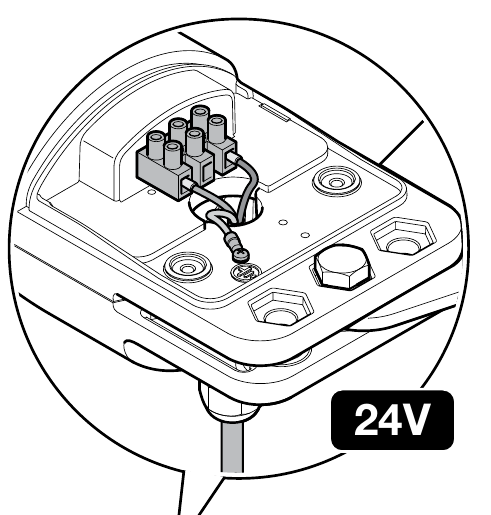

Antes de abrir la tapa, desconecte la alimentación de red y la de reserva. Pase el cable por el prensaestopas y el sistema de alivio de tensión. Conecte los dos conductores del motor y el conductor de protección PE según el esquema; PE debe conectarse al punto de puesta a tierra previsto, no a la salida del motor. Apriete el prensaestopas y cierre la tapa.
En MC424LR30 se conecta un motor a M2. En una puerta de dos hojas, M2 es el primero en abrirse y el último en cerrarse; M1 funciona en el orden inverso. La unidad de control debe tener seleccionado el tipo TOO4524 exacto, según la tabla de selección del motor . Compruebe el sentido de marcha y las entradas de seguridad antes de puesta en servicio .
Prueba antes del primer uso
La instalación y la puesta en servicio deben ser realizadas por un técnico cualificado. Tras configurar la central, debe comprobar la firmeza de la fijación, todo el recorrido, ambos topes, el sentido de marcha correcto, fotocélulas, STOP, la reacción ante obstáculos y las fuerzas de seguridad. Durante la prueba, mantenga despejada la zona de movimiento. Entregue al usuario el procedimiento de desbloqueo manual y el manual de la central instalada.
Conexión de accesorios según la placa MC424L
El accionamiento TOO4524 es un motor de 24 V; a continuación se indican los bornes de la unidad de control. En los kits vendidos, compruebe la referencia de la placa instalada. Antes de realizar las conexiones, desconecte la alimentación de red y la batería. Las fotocélulas de relé EPM no se conectan como BlueBUS.
MC424LR10 / MCA2R10 en kits TOO
| Elemento | Bornes y polaridad |
|---|---|
| Alimentación auxiliar de 24 V CC | 6 = 0 V (−), 7 = +24 V CC, para los accesorios, en total un máximo de 200 mA. Borne 8 = +24 V común para entradas sin Stand-by all. Compruebe el consumo de todos los elementos alimentados. |
| Fotocélulas EPM | Sin Stand-by all ni fototest alimente TX y RX entre 7 (+) y 6 (−). Contacto libre de potencial de RX C–NC conéctelo entre 8 (común) y 10/FOTO, o bien 11/FOTO1 o 13/AUX, si AUX está configurado como FOTO2. El contacto no tiene polaridad +/−. |
| Stand-by all / fototest | Los modos son excluyentes entre sí. Con Stand-by all alimente TX y RX mediante 5 (+) / 6 (−); el punto común de los contactos de seguridad es 5. Con fototest alimente TX mediante 5 (+) / 6 (−), máximo 100 mA; RX mediante 7 (+) / 6 (−), el contacto RX desde 8 a la entrada FOTO correspondiente. Conecte las entradas FOTO/FOTO1/FOTO2 probadas que no se utilicen a 5 según el esquema correspondiente al número de pares, no automáticamente a 8. |
| STOP y comandos | 9/STOP es para NC o 8,2 kΩ, según el modo aprendido; el borne común es 5 con Stand-by all, 5, en caso contrario, 8. 12/paso a paso es NO respecto a 8; 13/AUX depende de la configuración. Los contactos no tienen polaridad +/−; no aplique tensión externa a las entradas. |
| Luz intermitente, indicador luminoso, cerradura | Luz intermitente 24 V CC/máximo 25 W: 1 = −, 2 = +. Indicador OGI 24 V CC/máximo 5 W: 3 = −, 4 = +. Si 3–4 está programado como cerradura eléctrica, la salida es de 12 V CA/máximo 25 VA, sin polaridad +/− fija. Compruebe la función de la salida antes de conectarla. |
| Radio y batería de respaldo | El receptor se instala en el conector SM, la batería PS124 en su propio conector. No se conectan a los bornes de alimentación de los accesorios. |
MC424LR30 / MCA2R30 con una central seleccionada por separado
| Elemento | Bornes y diferencias de LR30 |
|---|---|
| Alimentación y entradas | 6 = 0 V (−), 7 = +24 V CC para accesorios, máximo 200 mA; 8 = +24 V común sin Stand-by all. 9/ALT es NC o 8,2 kΩ; 10/FOTO, 11/FOTO1 son NC; 12/paso a paso NO; 13/AUX según la configuración. Los contactos no tienen polaridad. |
| Stand-by all / fototest | Con Stand-by all, alimente TX/RX mediante 5 (+) / 6 (−) y los contactos de seguridad, incluido ALT, tienen como punto común 5. Con fototest: TX 5 (+) / 6 (−), máximo 100 mA; RX 7 (+) / 6 (−); contacto RX desde 8 a la entrada FOTO. Las entradas probadas que no se utilicen se conectan a 5 según el esquema correspondiente. Los modos son excluyentes. En modo Stand-by, la salida 7 baja a 21 V DC (±10 %), 2 W; compruebe el consumo. |
| Salidas | Luz intermitente 24 V DC/máx. 25 W: 1 = −, 2 = +. Indicador OGI 24 V DC/máx. 5 W: 3 = −, 4 = +. Con la función de cerradura eléctrica, en 3–4 hay 12 V AC/máx. 15 VA, sin polaridad fija +/−. Compruebe la función programada antes de conectar. |
| Radio y batería de reserva | El receptor y la batería utilizan sus propios conectores; si se trata de una batería antigua con esta placa, compruebe que el cable y el ajuste Stand-by all sean correctos según el manual MC424LR30. |
Esquemas de conexión de las fotocélulas para cada central

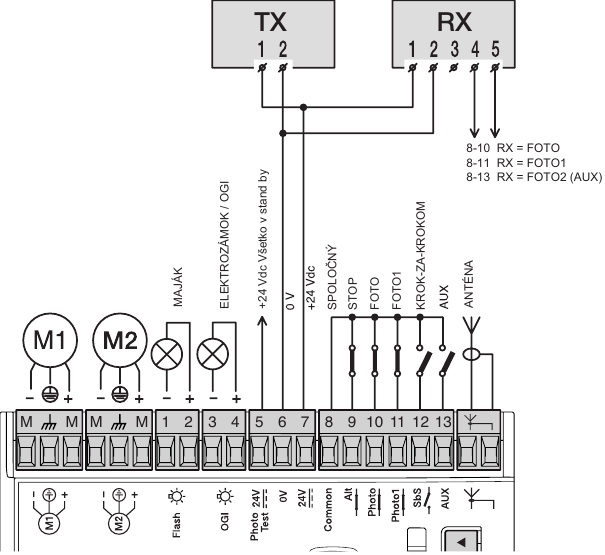

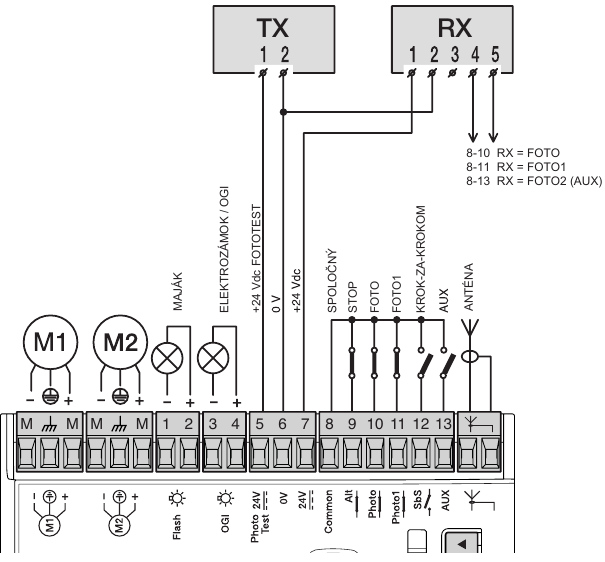

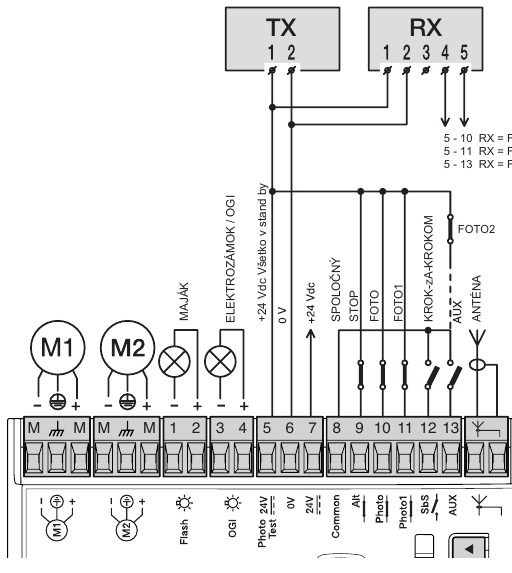

MC424LR10: Stand-by all · sin Stand-by all ni fototest · fototest.

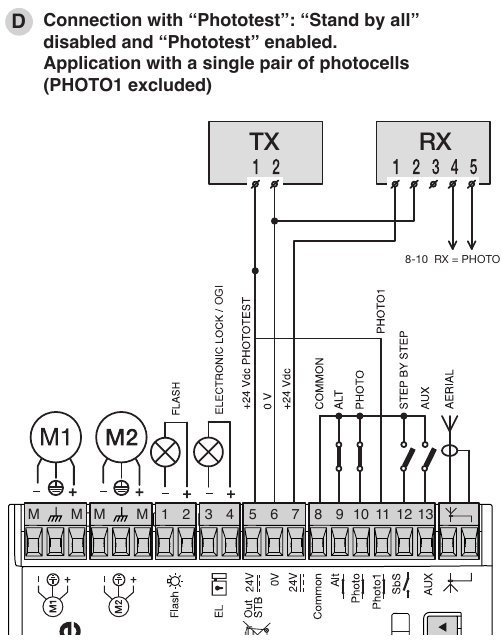

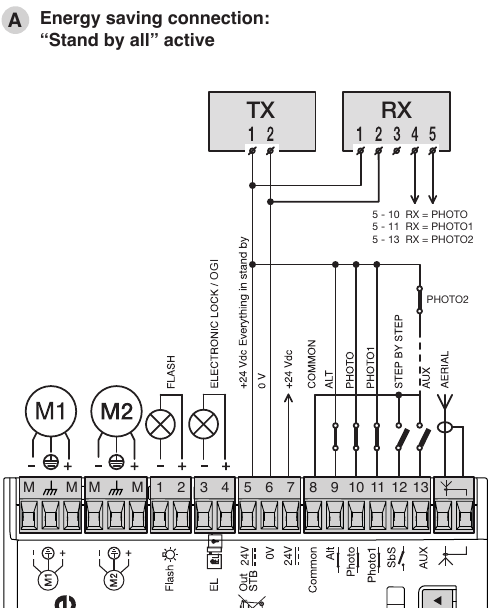

MC424LR30: Stand-by all · fototest con un par. Las conexiones completas, el aprendizaje y los ajustes se describen en el manual específico MC424LR30.
Tras la conexión, compruebe los tipos de contacto, realice el aprendizaje correspondiente y pruebe los dispositivos de seguridad tanto durante la apertura como durante el cierre.
Accesorios compatibles
Los accesorios se conectan a la unidad de control seleccionada, no directamente al motor. En las placas antiguas pueden variar los conectores, el receptor de radio y la alimentación de las salidas.
| Qué | Por qué | Tipo |
|---|---|---|
| Unidad de control | Controla uno o dos motores TOO de 24 V. El manual y la conexión se rigen por la placa realmente instalada. | |
| Luz intermitente | Advierte del movimiento de la puerta. Seleccione la tensión y la potencia según la salida de la unidad de control utilizada. | |
| Fotocélulas | Vigilan el espacio situado en la trayectoria del haz. La respuesta de la puerta depende de la conexión, el aprendizaje y la configuración de las entradas de seguridad de la unidad de control. Consulte la prueba de los dispositivos de seguridad. | |
| Emisor | Mando a distancia según el protocolo del receptor. El receptor integrado MC424LR30 es compatible con Nice Opera. La comunicación bidireccional y el largo alcance requieren un receptor compatible con estas funciones. |
FLO2RE y FLO2R-S requieren un receptor compatible con FloR. Al sustituir la unidad de control, compruebe también la compatibilidad de los mandos que utiliza. Emparejamiento de INTI2 con MC424LR30. |
| Radio / Wi-Fi / GSM | Placa MCA2R30 tiene un receptor de radio integrado. El control por Wi-Fi o GSM es una interfaz adicional que requiere una conexión adecuada. |
Otros Módulos Wi-Fi elíjalos según la entrada de la central. El control Zamel utiliza la aplicación SUPLA para Android e iOS. |
| Antena | Mejora el alcance del receptor de radio; utilice una antena adecuada para su frecuencia y conector. | |
| Teclado | Control mediante código. Cableado EDS requiere un decodificador MORX; la versión inalámbrica debe ser compatible con el receptor instalado. | |
| Interruptor de llave | Permite accionar la puerta con una llave. El contacto del interruptor se conecta a una entrada de mando adecuada de la unidad de control, según las instrucciones de esta. | |
| Lectores de tarjetas | Control mediante tarjeta o llavero. Lector ETP necesita un decodificador MORX y una entrada de mando de la central. |
|
| Cerraduras eléctricas | Ayudan a asegurar la hoja cerrada. La elección de la cerradura, la alimentación y la temporización deben ser compatibles con la central y la puerta específicas. |
|
| Alimentación de respaldo y solar | Batería PS124 mantiene el funcionamiento durante un corte de suministro; con MC424LR30 requiere un cable CABLA11 y la desactivación Stand-by all. Kit solar Solemyo es una forma de alimentación independiente: no debe estar conectada simultáneamente a la red eléctrica y Stand-by all debe estar activado. |
Desbloqueo manual en caso de corte del suministro eléctrico

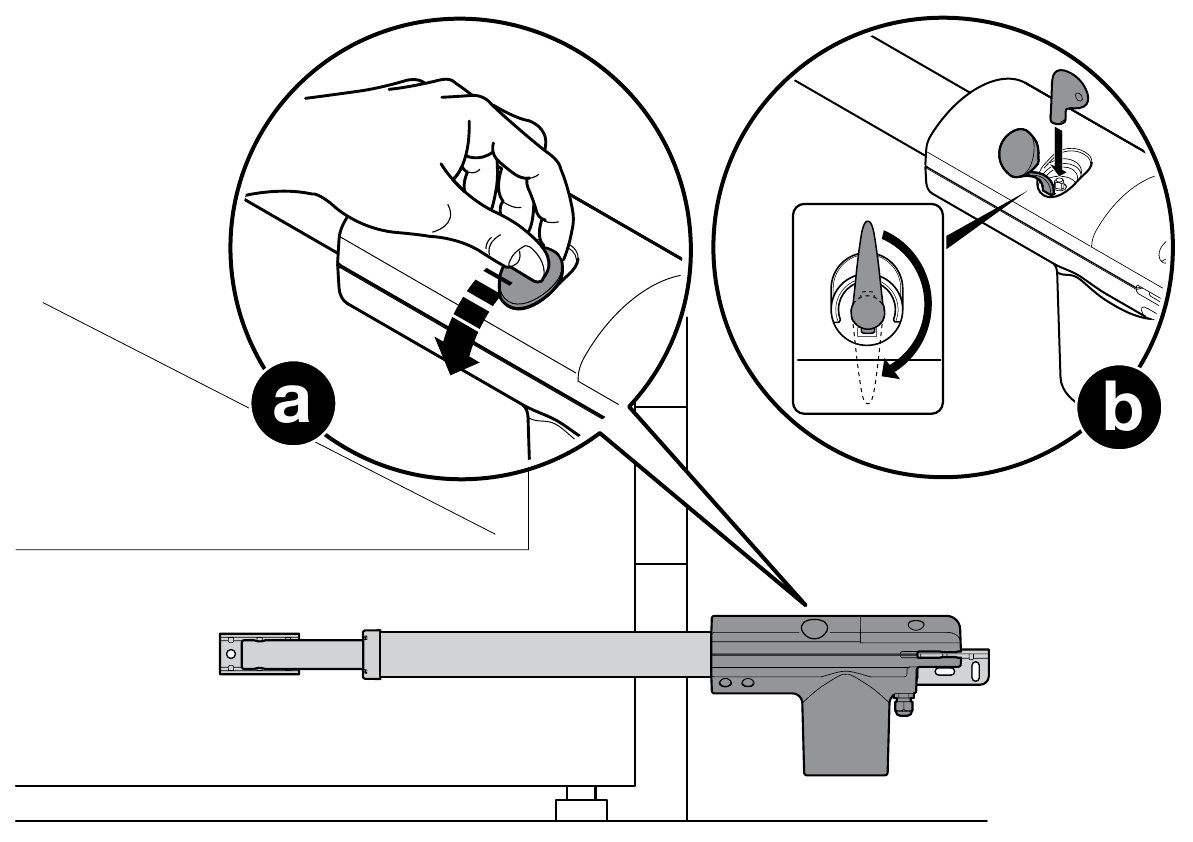

Abra la tapa de goma, introduzca la llave suministrada y gírela 90° en el sentido de las agujas del reloj. A continuación, mueva la puerta manualmente. Para volver a bloquearla, coloque la hoja aproximadamente a medio recorrido de apertura y gire la llave 90° en sentido contrario a las agujas del reloj. Antes de volver a accionar el motor, compruebe que el accionamiento esté realmente bloqueado.
Mantenimiento y seguridad
Encargue la revisión del motor y de todo el sistema de automatización como máximo 6 meses después de su puesta en servicio y, posteriormente, con regularidad según el uso. Con la alimentación desconectada, el técnico comprobará los soportes, los tornillos, la corrosión, las piezas móviles, los topes y los dispositivos de seguridad; tras la revisión, realizará una prueba de funcionamiento. Si el accionamiento está dañado o presenta una resistencia inusual, no utilice la puerta hasta que se haya solucionado la avería.
Datos técnicos del motor
| Parámetro | Valor |
|---|---|
| Modelo del motor | TOO4524 |
| Tensión del motor | 24 V CC |
| Alimentación de la unidad de control MC424LR30 | 230 V CA |
| Longitud máxima de una hoja | 4,5 m |
| Peso máximo de una hoja | 250 kg |
| Potencia nominal / máxima del motor | 30 / 120 W |
| Corriente nominal / máxima | 1,1 / 5 A |
| Fuerza nominal / máxima | 300 / 1 800 N |
| Velocidad de desplazamiento | 0,014 m/s |
| Carrera del pistón | 500 mm |
| Grado de protección | IP54 |
| Temperatura de funcionamiento | −20 a +50 °C |
| Peso del motor solo | 5,5 kg |

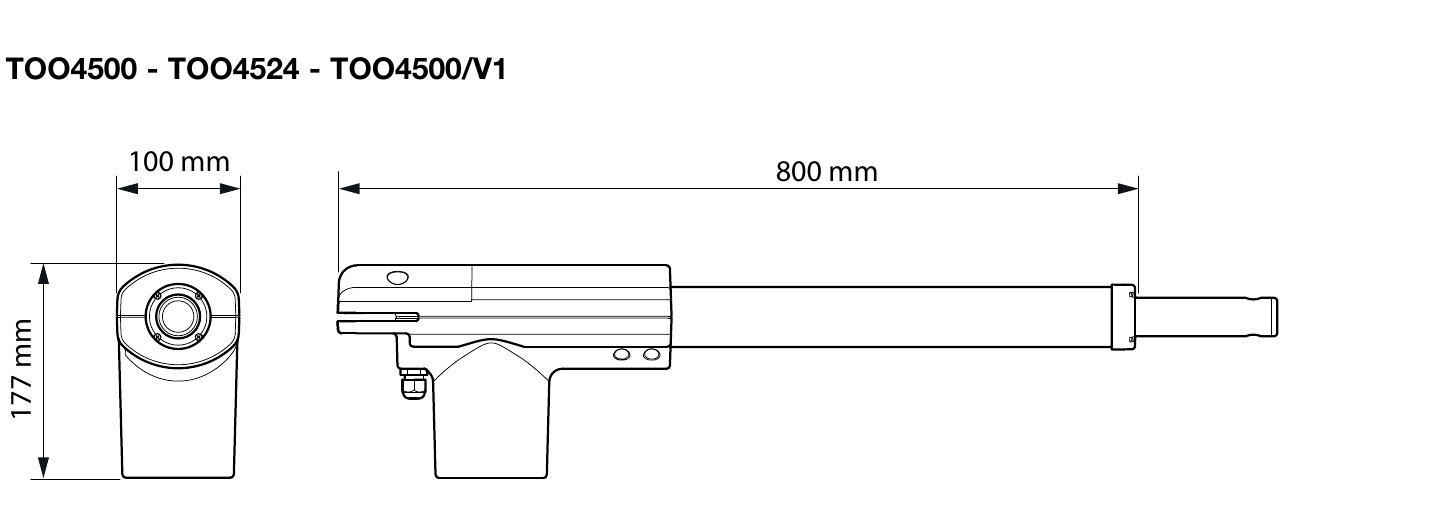

| Dimensiones del motor | 800 × 100 × 177 mm |
| Modo de funcionamiento | Funcionamiento continuo |
Los datos de NICE son válidos a una temperatura ambiente de 20 °C (±5 °C). El peso de 5,5 kg corresponde únicamente al motor. La fuerza y la potencia máximas no son valores de carga continua.
