NICE TOO TOO3024 - accionamiento individual para una hoja de 3 m/300 kg, uso intensivo
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
178,80 € con IVA
| Peso |
|---|
| 6,00 kg |
Descripción del producto NICE TOO TOO3024 - accionamiento individual para una hoja de 3 m/300 kg, uso intensivo
NICE TOO3024 es un motor electromecánico independiente para una hoja puerta batiente de hasta 3 m y de hasta 300 kg. El motor tiene 24 V CC y es irreversible. En caso de corte del suministro eléctrico, se desbloquea con una llave. Es adecuado tanto para uso residencial como para uso industrial moderado; central de control y dispositivos de seguridad se eligen teniendo en cuenta la puerta completa.
Cuándo elegir este motor
Los valores de 3 m y 300 kg son los máximos para una hoja. La idoneidad para una puerta concreta también depende de la resistencia al movimiento, la posición de la bisagra, el viento, el relleno de la hoja y la geometría de los soportes. Compruebe la elección con las dimensiones y el peso reales, así como con el movimiento libre de la puerta.
El motor de 24 V también es adecuado para un uso más intensivo. Evalúe la frecuencia de apertura admisible y la carga de todo el sistema de automatización teniendo en cuenta la hoja, la instalación y la central de control.
Central de control y equipamiento de la puerta
| Generación | Central compatible |
|---|---|
| Actual | MC424LR30 / MCA2R30 para uno o dos motores TOO de 24 V. |
| Anterior, aún disponible | MC424LR10 / MCA2R10. Utilice el manual de esta generación. |
Compruebe la referencia de la placa instalada y utilice el manual correspondiente a esta generación. Para la MC424LR01 anterior, no utilice los procedimientos de la R10 o la R30. La selección del tipo de motor, el aprendizaje del recorrido y la programación de la unidad actual se describen en el manual MC424LR30.
La designación 24 V corresponde al motor. Central MC424LR30 se conecta a la red de 230 V CA y proporciona las salidas correspondientes para el motor y los dispositivos auxiliares; el cableado debe ajustarse exactamente a su manual.
Con el motor se muestran el soporte delantero y el trasero, piezas de unión y llave de desbloqueo. Compruebe el contenido del paquete antes de la instalación. Central de control, fotocélulas y el anclaje al pilar concreto se seleccionan por separado o según el contenido del kit.
Kits para una o dos hojas
El motor independiente está diseñado para una hoja. Para una puerta de dos hojas se necesitan dos motores. Nuestros kits de 24 V que aparecen a continuación incluyen MC424LR10 y se diferencian por el equipamiento adicional. En el centro se muestra un motor alternativo independiente de 230 V.
| Kits para 1 hoja | Kits para 2 hojas |
|---|---|

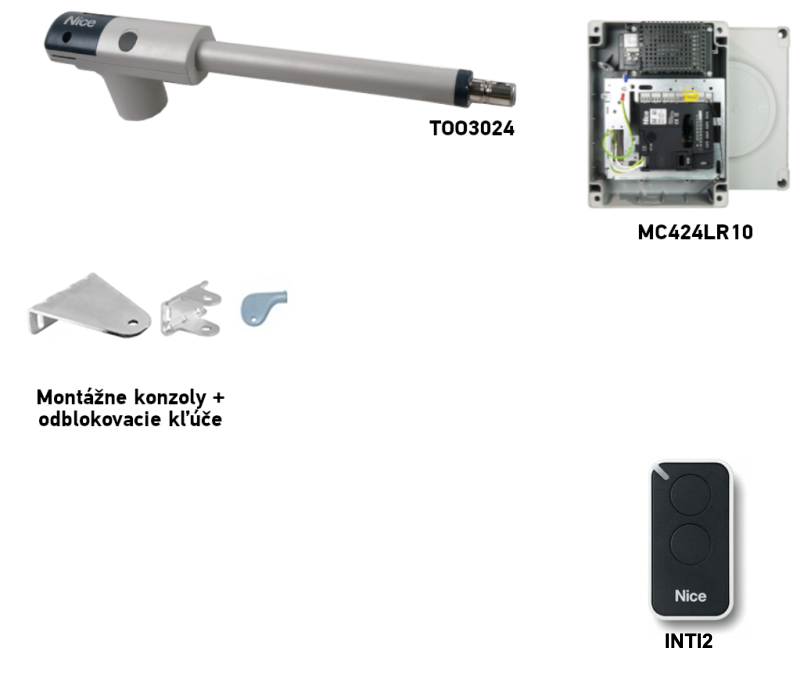

Kit NICE TOO3024 para 1 hoja

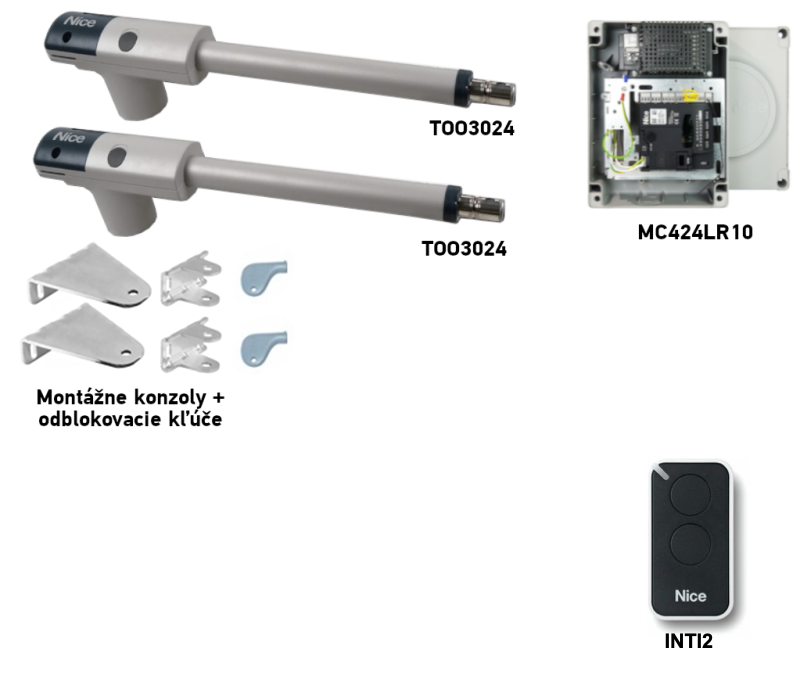

Básico Con fotocélulas Con accesorios | Kit NICE TOO3024 para 2 hojas
Básico Con fotocélulas Con accesorios |
Límites 3 m y 300 kg se evalúan por separado para cada hoja. Con dos hojas, no aumenta el límite de un motor. Complete el kit básico con los elementos necesarios elementos de seguridad según las características de cada puerta.
Montaje de los soportes y posición del accionamiento
Determine primero la posición de la bisagra y del soporte trasero; después, compruebe que haya espacio para todo el recorrido de la puerta. Las dimensiones A y B determinan el ángulo de apertura posible y el comportamiento de la fuerza. Los soportes deben fijarse firmemente a una estructura adecuada; las dimensiones del poste por sí solas no bastan para determinar el anclaje. Antes de fijar definitivamente, compruebe que la puerta se mueva libremente a mano, sin roces.
Dimensiones de montaje de TOO3024
| Ángulo de apertura | A [mm] | B [mm] |
|---|---|---|
| 90° | 95 | 270 |
| 90° | 195 | 200 |
| 110° | 150 | 150 |
Para el poste y el soporte concretos, consulte dimensiones de los soportes de anclaje TOO3024. Si la bisagra está en una posición inusual o la puerta abre hacia fuera, pida al instalador que diseñe una fijación adecuada que mantenga las dimensiones A, B y C y evite que el motor o los soportes obstaculicen el movimiento de la hoja.
Dimensión C con la puerta cerrada
Con la hoja cerrada, mida la distancia C < 1 100 mm. El valor debe ser inferior al límite indicado; no puede igualarlo ni superarlo. Mantenga también la combinación A/B seleccionada.
Fijación y comprobación del movimiento
- Seleccione una combinación A/B para el motor y el ángulo concretos. Fije el soporte trasero a un poste sólido o a una estructura portante diseñada adecuadamente y acople el motor.
- Accionamiento desbloquéelo con la llave, extienda el vástago por completo según el plano de NICE y presente provisionalmente el soporte delantero en el marco rígido de la hoja.
- Nivele el motor y conecte el vástago al soporte delantero. Compruebe la dimensión C con la puerta cerrada y que la hoja se mueva libremente en todo su recorrido.
- Compruebe que la hoja abierta haga tope en el tope mecánico. Elimine los roces y cualquier posible interferencia del motor, los soportes o la hoja.
- Solo después de una prueba manual satisfactoria, fije definitivamente el soporte delantero y vuelva a bloquear el accionamiento. En una puerta de dos hojas, realice el procedimiento en ambas hojas.
Tanto en posición abierta como cerrada, la puerta debe contar con topes mecánicos; el final de carrera del vástago no los sustituye. Si el poste es distinto, adapte el método de anclaje o use un soporte adecuado, manteniendo las dimensiones A/B y C. No fije el soporte únicamente a un panel delgado de la hoja.
Conexión del motor de 24 V
Antes de abrir la tapa, desconecte la alimentación de red y la de reserva. Pase el cable por el prensaestopas y el dispositivo antitirones. Conecte los dos conductores del motor y el conductor de protección PE según el esquema; el PE va al punto de tierra previsto, no a la salida del motor. Apriete el prensaestopas y cierre la tapa.
En MC424LR30 se conecta un motor a M2. En una puerta de dos hojas, M2 abre primero y cierra el último; M1 funciona en el orden inverso. La unidad de control debe tener seleccionado el tipo exacto TOO3024 según tablas de selección del motor . El sentido de marcha y las entradas de seguridad deben comprobarse antes de la puesta en marcha .
Prueba antes del primer uso
La instalación y la puesta en marcha deben ser realizadas por un técnico cualificado. Tras configurar la central, debe comprobar la firmeza de la fijación, todo el recorrido, ambos topes, el sentido de marcha correcto, fotocélulas, STOP, la respuesta ante obstáculos y las fuerzas de seguridad. Durante la prueba, mantenga despejada la zona de movimiento. Entregue al usuario el procedimiento de desbloqueo manual y manual de la central instalada.
Conexión de los accesorios según la placa MC424L
El accionamiento TOO3024 es un motor de 24 V; a continuación se indican los bornes de la central de mando. En los kits comercializados, compruebe la referencia de la placa instalada. Desconecte la alimentación de red y la batería antes de realizar las conexiones. Las fotocélulas con relé EPM no se conectan como BlueBUS.
MC424LR10 / MCA2R10 en kits TOO
| Elemento | Bornes y polaridad |
|---|---|
| Alimentación auxiliar de 24 V CC | 6 = 0 V (−), 7 = +24 V CC, para los accesorios, hasta un máximo total de 200 mA. Borne 8 = +24 V común para entradas sin Stand-by all. Compruebe el consumo de todos los elementos alimentados. |
| Fotocélulas EPM | Sin Stand-by all y sin prueba de fotocélulas, alimente TX y RX entre 7 (+) y 6 (−). El contacto sin tensión de RX C–NC conéctelo entre 8 (común) y 10/FOTO, o bien 11/FOTO1 o 13/AUX, si AUX está configurada como FOTO2. El contacto no tiene polaridad +/−. |
| Stand-by all / prueba de fotocélulas | Estos modos son excluyentes entre sí. Con Stand-by all alimente TX y RX a través de 5 (+) / 6 (−); el punto común de los contactos de seguridad es 5. Con la prueba de fotocélulas, alimente TX a través de 5 (+) / 6 (−), hasta un máximo de 100 mA; RX, a través de 7 (+) / 6 (−), el contacto RX desde 8 a la correspondiente entrada FOTO. Conecte las entradas FOTO/FOTO1/FOTO2 sometidas a prueba que no se utilicen a 5 según el esquema del número de pares, no automáticamente a 8. |
| STOP y comandos | 9/STOP es para NC o 8,2 kΩ, según el modo aprendido; el borne común está en 5 con Stand-by all 5, de lo contrario, 8. 12/paso a paso es NO respecto a 8; 13/AUX depende de la configuración. Los contactos no tienen polaridad +/−; no aplique tensión externa a las entradas. |
| Luz intermitente, indicador luminoso, cerradura | Luz intermitente 24 V CC/máx. 25 W: 1 = −, 2 = +. Indicador OGI 24 V CC/máx. 5 W: 3 = −, 4 = +. Si 3–4 está programado como cerradura eléctrica, la salida es de 12 V CA/máx. 25 VA sin polaridad fija +/−., sin polaridad fija +/−. Compruebe la función de la salida antes de conectarla. |
| Radio y alimentación de reserva | El receptor se instala en el conector SM, y la batería PS124, en su conector específico. No se conectan a los bornes de alimentación de los accesorios. |
MC424LR30 / MCA2R30 con central seleccionada por separado
| Elemento | Bornes y diferencias del LR30 |
|---|---|
| Alimentación y entradas | 6 = 0 V (−), 7 = +24 V CC para accesorios, hasta un máximo de 200 mA; 8 = +24 V común sin Stand-by all. 9/ALT es NC o 8,2 kΩ; 10/FOTO, 11/FOTO1 son NC; 12/paso a paso es NO; 13/AUX depende de la configuración. Los contactos no tienen polaridad. |
| Stand-by all / prueba de fotocélulas | Con Stand-by all, alimente TX/RX a través de 5 (+) / 6 (−) y los contactos de seguridad, incluido ALT, tienen como punto común 5. Con la prueba de fotocélulas: TX 5 (+) / 6 (−), como máximo 100 mA; RX 7 (+) / 6 (−); contacto RX de 8 a la entrada FOTO. Las entradas de prueba no utilizadas se conectan a 5 según el esquema correspondiente. Los modos son excluyentes. En modo Stand-by, la salida 7 baja a 21 V DC (±10 %), 2 W; compruebe el consumo. |
| Salidas | Luz intermitente 24 V DC/máximo 25 W: 1 = −, 2 = +. Luz indicadora OGI 24 V DC/máximo 5 W: 3 = −, 4 = +. Cuando se utiliza la función de cerradura eléctrica, en 3–4 hay 12 V AC/máximo 15 VA, sin polaridad fija +/−. Antes de conectar, compruebe la función programada. |
| Radio y batería de respaldo | El receptor y la batería utilizan sus propios conectores; si se trata de una batería antigua y esta placa, compruebe que el cable sea el correcto y el ajuste Stand-by all según el manual MC424LR30. |
Esquemas de fotocélulas para cada placa
MC424LR10: Stand-by all · sin Stand-by all ni prueba de fotocélulas · prueba de fotocélulas.
MC424LR30: Stand-by all · prueba de fotocélulas con un par. Las conexiones completas, el aprendizaje y los ajustes se encuentran en el manual específico MC424LR30.
Tras realizar las conexiones, compruebe los tipos de contacto, efectúe el aprendizaje correspondiente y pruebe los dispositivos de seguridad durante la apertura y el cierre.
Accesorios compatibles
Los accesorios se conectan a la central de control seleccionada, no directamente al motor. En las placas antiguas pueden variar los conectores, el receptor de radio y la alimentación de las salidas.
| Qué | Por qué | Tipo |
|---|---|---|
| Central de control | Controla uno o dos motores TOO de 24 V. El manual y el esquema de conexión dependen de la placa instalada. | |
| Luz intermitente | Advierte del movimiento de la puerta. Elija la tensión y la potencia según la salida de la central utilizada. | |
| Fotocélulas | Supervisan el espacio a lo largo de la trayectoria del haz. La respuesta de la puerta depende de las conexiones, el aprendizaje y la configuración de las entradas de seguridad de la central. Consulte la prueba de los dispositivos de seguridad. | |
| Emisor | Mando a distancia según el protocolo del receptor. El receptor integrado MC424LR30 es compatible con Nice Opera. La comunicación bidireccional y el largo alcance requieren un receptor compatible con estas funciones. |
FLO2RE y FLO2R-S requieren un receptor compatible con FloR. Al sustituir la unidad de control, compruebe también la compatibilidad de los mandos que utiliza. Emparejamiento de INTI2 con MC424LR30. |
| Radio / Wi-Fi / GSM | Placa MCA2R30 tiene un receptor de radio integrado. El control por Wi-Fi o GSM es una interfaz adicional que requiere una conexión adecuada. |
Otros Módulos Wi-Fi elija según la entrada de la central. El control Zamel utiliza la aplicación SUPLA para Android e iOS. |
| Antena | Mejora el alcance del receptor de radio; utilice una antena compatible con su frecuencia y conector. | |
| Teclado | Control mediante código. Con cable EDS requiere un decodificador MORX; la versión inalámbrica debe ser compatible con el receptor instalado. | |
| Selector de llave | Permite accionar la puerta con una llave. El contacto del selector se conecta a una entrada de control adecuada de la unidad de control, siguiendo las instrucciones de esta. | |
| Lectores de tarjetas | Control mediante tarjeta o llavero. Lector ETP necesita un decodificador MORX y una entrada de control de la central. |
|
| Cerraduras eléctricas | Ayudan a mantener la hoja cerrada. La elección de la cerradura, la alimentación y la temporización deben ajustarse a la central y a la puerta concretas. |
|
| Alimentación de respaldo y solar | Batería PS124 mantiene el funcionamiento en caso de corte del suministro eléctrico; para MC424LR30 requiere el cable CABLA11 y desconexión Stand-by all. Kit solar Solemyo es una forma de alimentación autónoma: no debe estar conectada simultáneamente a la red eléctrica y la opción Stand-by all debe estar activada. |
Desbloqueo manual en caso de corte del suministro eléctrico
Abra la tapa de goma, introduzca la llave suministrada y gírela 90° en el sentido de las agujas del reloj. A continuación, mueva la puerta manualmente. Para volver a bloquearla, coloque la hoja aproximadamente a media apertura y gire la llave 90° en sentido contrario a las agujas del reloj. Antes de volver a accionar el motor, compruebe que el accionamiento está realmente bloqueado.
Mantenimiento y seguridad
Encargue la revisión del motor y de todo el sistema de automatización como máximo 6 meses después de su puesta en servicio y, posteriormente, con regularidad según el uso. Con la alimentación desconectada, el técnico comprobará los soportes, los tornillos, la corrosión, las piezas móviles, los topes y los dispositivos de seguridad; tras la revisión, realizará una prueba de funcionamiento. Si el accionamiento está dañado o presenta una resistencia inusual, no utilice la puerta hasta que se haya reparado la avería.
Datos técnicos del motor
| Parámetro | Valor |
|---|---|
| Modelo del motor | TOO3024 |
| Tensión del motor | 24 V DC |
| Alimentación de la unidad de control MC424LR30 | 230 V AC |
| Longitud máxima de una hoja | 3 m |
| Peso máximo de una hoja | 300 kg |
| Potencia nominal / máxima del motor | 30 / 120 W |
| Corriente nominal / máxima | 1,1 / 5 A |
| Fuerza nominal / máxima | 300 / 1 800 N |
| Velocidad de desplazamiento | 0,014 m/s |
| Carrera del pistón | 400 mm |
| Grado de protección | IP54 |
| Temperatura de funcionamiento | −20 a +50 °C |
| Peso del motor solo | 5,5 kg |

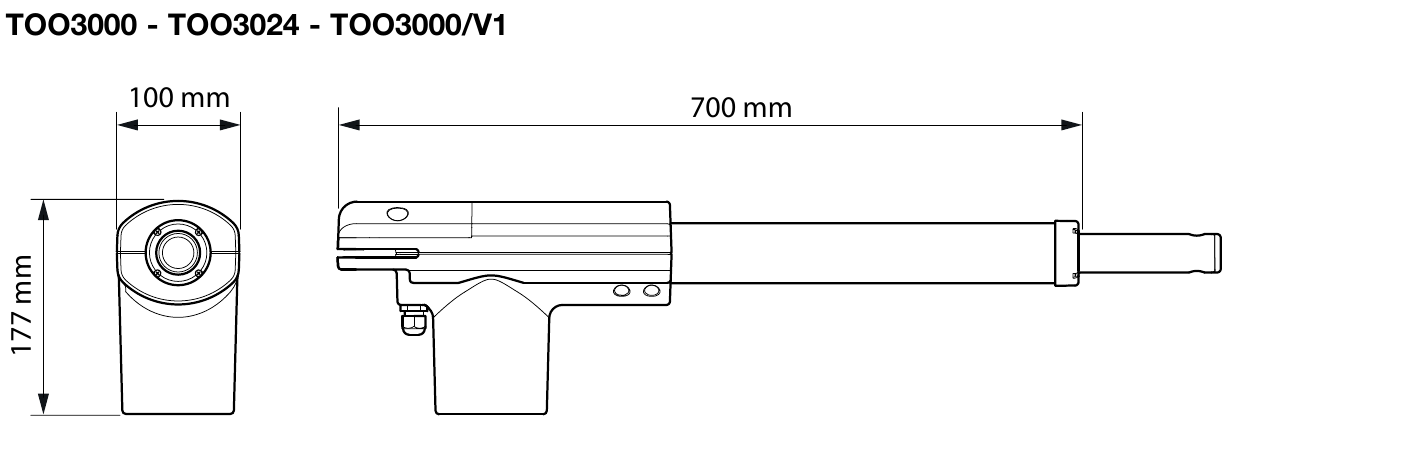

| Dimensiones del motor | 700 × 100 × 177 mm |
| Régimen de funcionamiento | Funcionamiento continuo |
Los datos de NICE son válidos a una temperatura ambiente de 20 °C (±5 °C). El peso de 5,5 kg corresponde únicamente al motor. La fuerza y la potencia máximas no son valores de carga continua.
