NICE Spinbus SN6041 - motor independiente para puertas de garaje
| Disponibilidad de productos: | La venta ha finalizado | Lamentablemente, el producto ya no se puede suministrar. Esto no significa que no vuelva a estar disponible nunca, pero actualmente no se prevé volver a comercializarlo. |
|---|
Descripción del producto NICE Spinbus SN6041 - motor independiente para puertas de garaje
Motor NICE Spinbus SN6041 está diseñado para puertas de garaje seccionales de hasta 17,7m2, o puertas de garaje basculantes con saliente de hasta 14,7m2, o puertas de garaje basculantes sin saliente de hasta 13,5m2. ¿Cuál es cuál? Tiene un interruptor mecánico de parada. El motor es noreversible. Características técnicas detalladas ». Descargar el manual ».
(¿Es este motor adecuado para mí?)
Comparar con otros motores:
| « Motor menos potente | Motor más potente » |
|---|---|
|
|
No está incluido. |
Este producto, el motor independiente para puerta de garaje NICE Spinbus SN6041 (nuestro código NICE-SN6041), incluye:
- motor electromecánico NICE Spinbus SN6041 con unidad de control SNA4. El motor se suministra sin receptor.
- manual de instalación
Las ofertas con precio especial que incluyen el motor NICE Spinbus SN6041:
| Kit de motor con accesorios » |
|---|
|

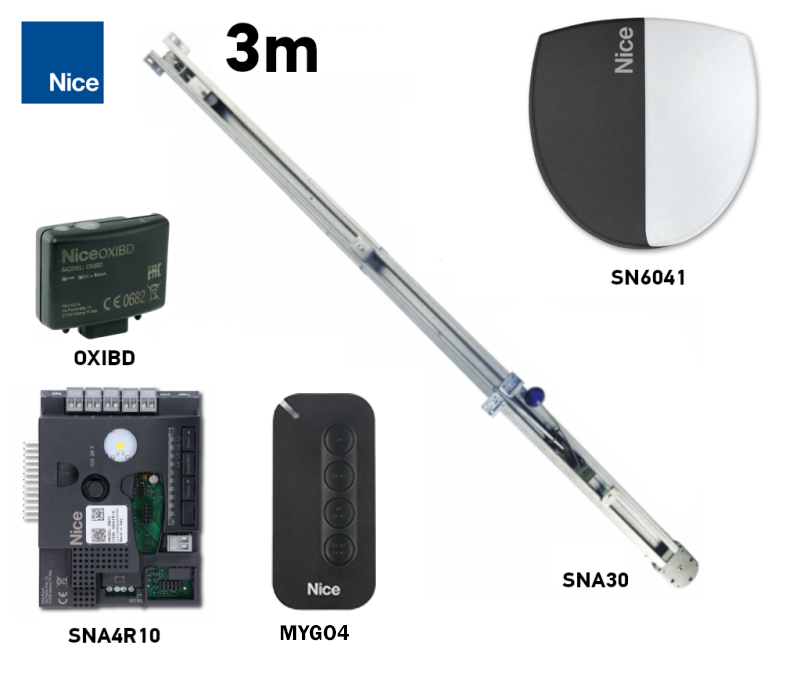

Motor Spinbus SN6041, unidad de control SNA4, receptor SMXI, mando FLO2RE, guía SNA30. |
El motor es compacto, seguro y práctico, ideal tanto para uso privado como empresarial. Carcasa de plástico resistente con iluminación integrada.
El motor es adecuado para automatizar una puerta de garaje con una superficie de hoja de hasta 17,7m2 para una puerta de garaje seccional de hasta, 14,7m2 para una puerta de garaje basculante con saliente, o 13,5m2 para una puerta de garaje basculante sin saliente. Tipos de puertas de garaje. Los valores se aplican en las condiciones especificadas por el fabricante, como las condiciones meteorológicas, las diferencias de temperatura, la rigidez de la puerta y, sobre todo, su facilidad de movimiento. No siempre es posible cumplir estas condiciones o controlar todos estos factores, por lo que recomendamos utilizar el motor NICE Spinbus SN6041 para puertas de garaje de aproximadamente el 80 % de estos valores. Consulte el capítulo Cómo elegir un motor para obtener más información.
Muy fácil de usar: la tecnología BlueBUS permite alimentar y controlar hasta 6 pares de fotocélulas mediante un cable de dos hilos. El motor también incluye un fusible térmico.
Regulables: la velocidad,, la fuerza y el tiempo de pausa del cierre automático del motor, entre otros; consulte Programación.
Diagnóstico mediante la baliza de señalización.
En caso de corte del suministro eléctrico, es posible desbloquear el motor y mover la puerta manualmente. También es posible conectar al motor una batería de reserva NICE PS124, que permite realizar varias maniobras en caso de corte del suministro eléctrico.
La unidad de control del motor tiene una entrada programable, donde se puede conectar luz de señalización, un indicador de puerta abierta, una cerradura electromecánica o una cerradura electromagnética.
Motor NICE Spinbus SN6041 es un motor electromecánico adecuado para las condiciones climáticas de Eslovaquia y cumple todas las normas europeas de seguridad.
Accesorios compatibles con el motor NICE Spinbus SN6041
También recomendamos adquirir accesorios opcionales compatibles con el motor o elegir uno de los kits ya preparados con precio especial:
| Qué | Por qué | Tipo |
|---|---|---|
| Luz de señalización | La luz indica el movimiento de la puerta mediante destellos; es adecuada para salidas con poca visibilidad. Además, lleva una antena integrada, que aumenta el alcance del mando. | |
| Fotocélulas | Detectan obstáculos al cerrar y detienen el movimiento, evitando que la puerta choque con un coche o con cualquier persona. | - MoonBUS (MOFB) |
| Emisor |
Para controlar la puerta a distancia. |
- FloR (Flo2R-s, Flo4R-s) |
| Receptor | Necesario para controlar la puerta a distancia. | - OXI - SMXI |
| Antena | Para mejorar el alcance del mando. | - integrada en la luz de señalización LUCYB, MLBT - antena ABFKIT sola, o ABF |
| Teclado | Si se olvida el mando a distancia, si vienen muchos vehículos o personas, o si no quiere dar un mando a cada uno ni abrir la puerta manualmente. | - MOTXR |
Manual del motor NICE Spinbus SN6041
Descargue aquí el manual del motor NICE Spinbus SN6041:
Manual del motor NICE Spinbus SN6041
NICE Spinbus en resumen
NICE Spinbus es una familia irreversible de motorreductores electromecánicos para puertas de garaje. Se suministran sin central de control. La central de control compatible es la SNA4. Las centrales de control tienen un conector SM parareceptores de señal de radio NICE SMXI, o bien NICE OXI. Conexiones eléctricas de dispositivos externos (fotocélulas, luz de señalización, etc.) se simplificaron en la familia NICE Spinbus de motores para puertas de garaje mediante el uso de la tecnología BlueBUS, que permite conectar varios dispositivos a un conector común mediante un solo cable de dos hilos, sin necesidad de respetar la polaridad. El funcionamiento automático depende del suministro eléctrico, pero, por supuesto, si se produce un corte de luz, es posible desbloquear el motorreductor y accionar la puerta manualmente. También se puede adquirir una batería de reserva NICE PS124, que permite accionar la puerta incluso durante un corte del suministro eléctrico.
Elección del motor: ¿es el motor NICE Spinbus SN6041 adecuado para mi puerta?
Cada puerta tiene su propio sistema constructivo (seccional, basculante, ...) y superficie y cada motor tiene sus límites. En el mercado se encuentran habitualmente los siguientes tipos de puertas:
| Puerta de garaje seccional | Puerta de garaje basculante no saliente * |
|---|---|
 |
 |
| Puerta de garaje basculante saliente | |
| sin muelles* | con muelles |
 |
 |
* Para automatizar una puerta de garaje basculante no saliente y una puerta basculante saliente sin muelles, es necesario instalar en la puerta brazo oscilante NICE SPA5.
Motor NICE Spinbus SN6041 puede utilizarse, con los accesorios adecuados, para las siguientes superficies y dimensiones de hoja de los distintos tipos de puertas:
| Seccional | Basculante saliente |
Basculante no saliente |
|
|---|---|---|---|
| máx. 17,7m2 | máx. 14,7m2 | máx. 13,5m2 | |
| Carril guía de 3 m |
2,4m × 5,2m |
2,8m × 4,2m |
2,2m × 4,2m |
| Carril guía de 4 m | 3,4m × 5,2m | 3,5m × 4,2m | 3,2m × 4,2m |
En principio las dimensiones de la hoja determinan el número máximo de ciclos por hora y también de ciclos consecutivos; es decir, especifican durante cuánto tiempo puede funcionar el motor. Una fuerza (peso) mayor reduce aún más proporcionalmente el número de estos ciclos, debido al mayor esfuerzo del motor, y también determina la velocidad máxima permitida con dicha carga. El motor está equipado con un dispositivo (protección térmica), que mide tanto la temperatura del motor como la temperatura ambiente y reduce proporcionalmente el número de ciclos posibles:
| Número de ciclos por hora Número de ciclos consecutivos |
Fuerza necesaria para elevar la hoja* | |||||
| Hasta 250N | 250–400N | 400–500N | 500–650N | 650–800N | ||
|---|---|---|---|---|---|---|
|
A
|
Hasta 2m |
20 |
18 |
14 |
8 |
5 2 |
| 2–2,5m | 15 7 |
14 6 |
10 5 |
6 3 |
4 2 |
|
| 2,5–3m | 12 5 |
11 4 |
9 3 |
5 2 |
3 1 |
|
| 3–3,5m | 10 4 |
9 3 |
7 3 |
4 2 |
2 1 |
|
* 1Kg=9,81N, es decir, la fuerza necesaria para elevar la hoja también puede expresarse en kilogramos dividiéndola entre 9,81. Por ejemplo, 500N equivale aproximadamente a 51Kg.
Instalación del motor NICE Spinbus SN6041
Método de instalación del motor varía según la situación de instalación. Para una puerta de hasta 2,5 m de altura se utiliza una guía de 3 m; para una puerta de hasta 3,5 m de altura se utiliza una guía de 4 m. También es posible colocar la guía sobre soportes fijados al techo o anclarla directamente al techo mediante soportes NICE SNA16.
Cableado
Una situación típica (opcional) de conexión del motor con los accesorios es la siguiente para cada tipo de puerta :
| Puerta de garaje seccional | |
|---|---|
 |
|
| Puerta de garaje basculante con saliente* | Puerta de garaje basculante sin saliente* |
 |
 |
* Para automatizar una puerta de garaje basculante sin saliente o una puerta basculante con saliente y sin muelles, es necesario instalar en la puerta brazo oscilante NICE SPA5.
Lista de accesorios
|
|
Lista de cableado
| Uso | Tipo | Longitud máxima |
|---|---|---|
| A. Luz intermitente con antena |
2×0,5 mm2 |
20 m 20 m (se recomienda menos de 5 m) |
| B. Fotocélulas | 2×0,5 mm2 | 30 m; más de 30 m, 2×1 mm2 |
| C. Interruptor de llave | 4×0,5 mm2 | 50 m (o 2 unidades de 2×0,5 mm2) |
| D. Banda de seguridad | 2×0,5 mm2 | 30 m |
Instalación del motor NICE Spinbus SN6041
La instalación mecánica del motor consta de tres pasos:
- Requisitos previos al montaje
- Montaje de la guía
- Fijación del motor a la guía montada
- Fijación de la guía con el motor al techo
0. Requisitos previos al montaje
I. Para instalar el motor se necesita cierto espacio, sobre todo para la guía. Debe disponer de:
- longitud suficiente en el garaje (C+D) para colocar el motor (aprox. 3,5 m para una guía de 3 m; aprox. 4,5 m para una guía de 4 m
- también es necesario que haya una separación de al menos 4 cm y como máximo 40 cm entre el punto más alto de la puerta y el techo (A)
- y la distancia máxima entre la guía y el techo (B) debe ser de 40 cm (puede ser menor; incluso es posible montarla directamente en el techo).
Vea la imagen para hacerse una mejor idea:
| II. Además, debe haber espacio para instalar el cuerpo del motor: | III. En el caso de una puerta de garaje basculante, al abrirla debe haber una distancia de al menos 6,5 cm y como máximo 30 cm entre la parte inferior de la guía y el punto más alto de la hoja durante su movimiento: |
 |
 |
Advertencia: Si no se cumplen las condiciones anteriores, no se puede instalar el motor NICE Spinbus SN6041 o será necesario idear una solución alternativa de anclaje.
1. Montaje de la guía
Consulte las instrucciones de la guía que tenga:
| NICE SNA3X (3 × 1 m) |
NICE SNA30 (3 m) |
|---|---|
|
|
|
2. Fijación del motor a la guía montada
| 1. Puede fijar el motor de tres maneras, según cuál se adapte mejor al espacio disponible. | 2. Fije el motor al cabezal de transmisión mediante los cuatro tornillos 6,3x38 incluidos. |
|---|---|
 |
 |
3. Fijación del carril con motor al techo
Según los valores medidos del desnivel del carril respecto al techo y a la parte superior de la puerta, marque dos orificios de montaje justo en el centro de la puerta. Según el tipo de superficie, puede fijar el soporte delantero:
| En un perfil, puede usar remaches. | En una pared, puede usar tacos y tornillos. | También puede fijar el carril directamente al techo si las condiciones son adecuadas. |
|---|---|---|
 |
 |
 |
Una vez perforados los orificios de montaje, fije el soporte delantero y deje en el suelo el otro extremo del carril con el motor. A continuación, siga estos pasos:
Programación del motor
El método de programación del motor depende de la unidad de control suministrada. Las siguientes unidades de control son compatibles con el motor NICE Spinbus SN6041:
| SNA4 |
|---|
|
|
Desbloqueo del motor NICE Spinbus SN6041
En caso de corte del suministro eléctrico, no podrá accionar la puerta con el mando a distancia. Por eso, es posible desbloquear el motor mediante la palanca de desbloqueo y mover la puerta manualmente:
| 1. Tire de la palanca de desbloqueo del carro. | 2. Mueva la hoja. |
|---|---|
 |
 |
Sustitución de la bombilla del motor NICE Spinbus SN6041
Antes de sustituir la bombilla, desconecte el motor de la alimentación eléctrica y siga estos pasos:
| 1. Presione la cubierta blanca y gírela. | 2. Desenrosque la bombilla antigua. A continuación, enrosque una bombilla nueva de 230 V y 60 W con casquillo E27. |
|---|---|
 |
 |
Características técnicas del motor NICE Spinbus SN6041
| Modelo | NICE Spinbus SN6041 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Descripción del tipo | Motorreductor electromecánico para el funcionamiento automático de puertas de garaje en entornos privados. Se suministra sin unidad de control. La unidad de control adecuada es SNA4. | ||||||||||
| Piñón | Diámetro: 9,5mm Número de dientes: 28 Compatible con las guías: SNA3X, SNA30, SNA6 |
||||||||||
| Par [Fuerza] |
18Nm [1000N] - necesaria para iniciar el movimiento de la hoja |
||||||||||
| Par nominal [Fuerza nominal] |
9Nm [560N] - necesaria para mantener la hoja en movimiento |
||||||||||
| Velocidad | 0,20 m/s | ||||||||||
| Velocidad nominal | 0,08 m/s | ||||||||||
| Límite de ciclos consecutivos | 50 ciclos/día (la unidad de control limita la cantidad según las restricciones; véase Selección del accionamiento) | ||||||||||
| Límite de funcionamiento | 3 minutos (la unidad de control limita el tiempo según las restricciones; véase Selección del accionamiento) | ||||||||||
| Alimentación | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Potencia absorbida |
370W (menos de 2,2W en modo de espera) | ||||||||||
| Clase de aislamiento | 1 - requiere conexión a tierra | ||||||||||
| Fuente de alimentación de reserva | posibilidad de adquirirla e instalarla batería de reserva NICE PS124 | ||||||||||
| Iluminación | Bombilla de 230V 60W, casquillo E27 | ||||||||||
| Salida para luz intermitente |
Según la salida programada:
|
||||||||||
| Salida BlueBUS | una salida para 6 dispositivos BlueBUS | ||||||||||
| Entrada STOP | para contactos normalmente abiertos, normalmente cerrados y dispositivos con resistencia constante de 8,2KΩ | ||||||||||
| Entrada STEP-BY-STEP (P.P., paso a paso) | normalmente abierto (el cierre activa el comando «Paso a paso") | ||||||||||
| Receptor de radio | sin receptor; conector «SM» para receptores NICE SMXI, NICE OXI etc. | ||||||||||
| Entrada para antena | 52Ω para cable coaxial RG-58 (o similar) | ||||||||||
| Funciones de programación | 4 funciones de activación/desactivación (Programación de nivel I.) 4 funciones ajustables (Programación de nivel II.) |
||||||||||
| Funciones de autoevaluación |
|
||||||||||
| Temperatura de funcionamiento | -20°C a +50°C | ||||||||||
| Uso en ambientes salinos, ácidos y potencialmente explosivos | no | ||||||||||
| Clase de protección | IP40 - uso en interiores o exteriores bien protegidos | ||||||||||
| Dimensiones | 311×327×105 (an×l×al) | ||||||||||
| Peso | 4,7kg |
