Descripción del producto NICE SNA4 - unidad de control de repuesto para motores NICE Spinbus SN6041
Central de control NICE SNA4 es compatible con accionamientos para puertas de garaje NICE Spinbus SN6041. Incluye un conector de tipo SM para conectar receptor de señal de radio (SMXI, OXI,...) de mandos a distancia (Flor, Era Flor, Era One, Era Inti,...).
Es compatible con la tecnología BlueBus, que permite conectar cómodamente dispositivos adicionales (fotocélulas, luz intermitente, lectores de tarjetas, interruptores de llave, etc.) únicamente con un cable de dos hilos, sin necesidad de respetar la polaridad.
Gracias a la tecnología 24V también es compatible con el sistema solar NICE Solemyo, que permite la alimentación incluso en lugares sin acceso a la red eléctrica. También es posible alimentar la central de control desde una batería de reserva NICE PS124, que permite realizar varias maniobras de apertura y cierre de la puerta del garaje durante varias horas tras un corte del suministro eléctrico. En modo de espera, la central de control conectada a un receptor de señal de control consume solo 2 W (si se alimenta con una batería PS124, o con el sistema solar Solemyo, el consumo es de solo 0,1 W).
Es compatible con la tecnología NICE Opera. Diagnóstico mediante luz de advertencia intermitente.
Tras determinar la longitud de la hoja, se ajustan automáticamente los intervalos de aceleración y deceleración durante la apertura y el cierre; también es posible ajustar la fuerza, velocidad etc. Véase programación de la central de control del accionamiento. La detección de obstáculos durante todo el movimiento de la hoja garantiza un funcionamiento seguro de los motores.
Central de control NICE SNA4 es adecuada para las condiciones climáticas de Eslovaquia y cumple todas las normas europeas de seguridad.
Accesorios compatibles con la central de control NICE SNA4
Recomendamos adquirir accesorios opcionales compatibles para la central de control:
| Qué | Por qué | Tipo |
|---|---|---|
| Luz intermitente | La luz intermitente señala el movimiento de la puerta mediante destellos; es adecuada para salidas con poca visibilidad. Además, lleva una antena integrada que aumenta el alcance del mando. | |
| Fotocélulas | Durante el cierre, detectan obstáculos y detienen el movimiento para evitar que la puerta golpee un coche o a una persona. | - MoonBUS (MOFB) |
| Emisor |
Para controlar la puerta a distancia. |
- FloR (Flo2R-s, Flo4R-s) |
| Receptor | Necesario para el control remoto de la puerta. | - OXI - SMXI |
| Antena | Para mejorar el alcance del mando. | - integrada en la luz intermitente LUCYB, MLBT - solo antena ABFKIT, o ABF |
| Teclado | Si se olvida del mando a distancia, si recibe muchos vehículos o personas y no quiere darles a todos un mando ni tener que abrir la puerta usted mismo. | - MOTXR |
Manual de la central de control NICE SNA4 y del motor NICE Spinbus SN6041
Descargue aquí el manual de la central de control NICE SNA4 y del motor NICE Spinbus SN6041:
Manual de la central de control NICE SNA4 y del motor NICE Spinbus SN6041
Conexión de la central de control NICE SNA4 del motor NICE Spinbus SN6041
...a la red eléctrica
Solo tiene que enchufar el motor.
...de los dispositivos adicionales
Aviso: Antes de conectar, desconectar o modificar las conexiones de los dispositivos adicionales, no olvide cortar la alimentación eléctrica, ya sea desde el disyuntor, retirando el fusible de alimentación, o bien desconectando la batería de respaldo.
Central de control NICE SNA4 del motor NICE Spinbus SN6041 dispone de las siguientes entradas y salidas para dispositivos adicionales:
| Entrada/salida | Descripción | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

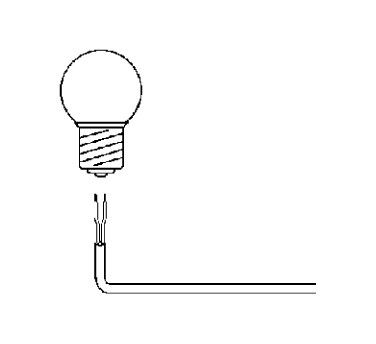

Salida programable cuyo funcionamiento puede configurarse mediante la programación de nivel II para L4; véase Programación de nivel II, L4 – Indicador de salida. Se puede programar para los siguientes dispositivos:
|
|||||||||||||
| Entrada para la conexión en paralelo de dispositivos compatibles que utilizan la tecnología BlueBUS mediante un cable de dos hilos que transmite tanto la alimentación eléctrica como la señal de comunicación. | |||||||||||||
| STOP (Detener) |
Entrada para dispositivos que detienen el movimiento de la puerta. Se pueden conectar los siguientes dispositivos:
|
||||||||||||
| Entrada para dispositivos que controlan el movimiento de la puerta paso a paso (véase Control paso a paso del movimiento de la puerta). Se pueden conectar dispositivos normalmente abiertos (NO). | |||||||||||||
| OPEN (Abrir) |
Entrada para dispositivos que controlan la apertura y el movimiento de la puerta (véase Apertura de la puerta). Se pueden conectar dispositivos normalmente abiertos (NO). | ||||||||||||
| AERIAL (Antena) |
entrada para la antena del receptor de radio. La antena suele estar integrada de serie en la luz intermitente de advertencia, por ejemplo, en la NICE LUCYB, NICE MLBT, o bien se puede instalar una antena externa independiente NICE ABFKIT. |

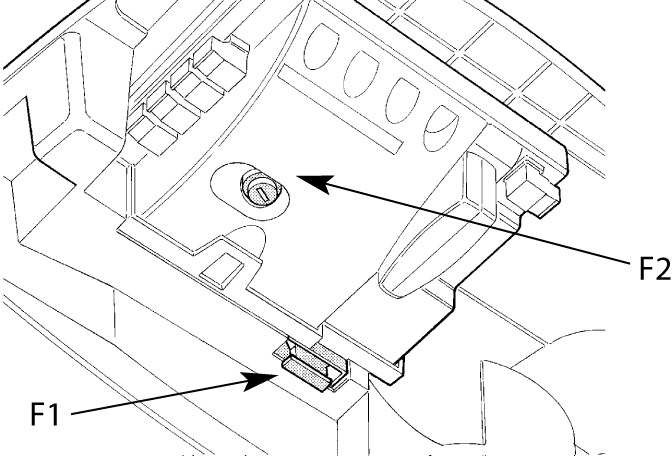

Fusibles del accionamiento
 |
En el accionamiento hay dos fusibles:
|

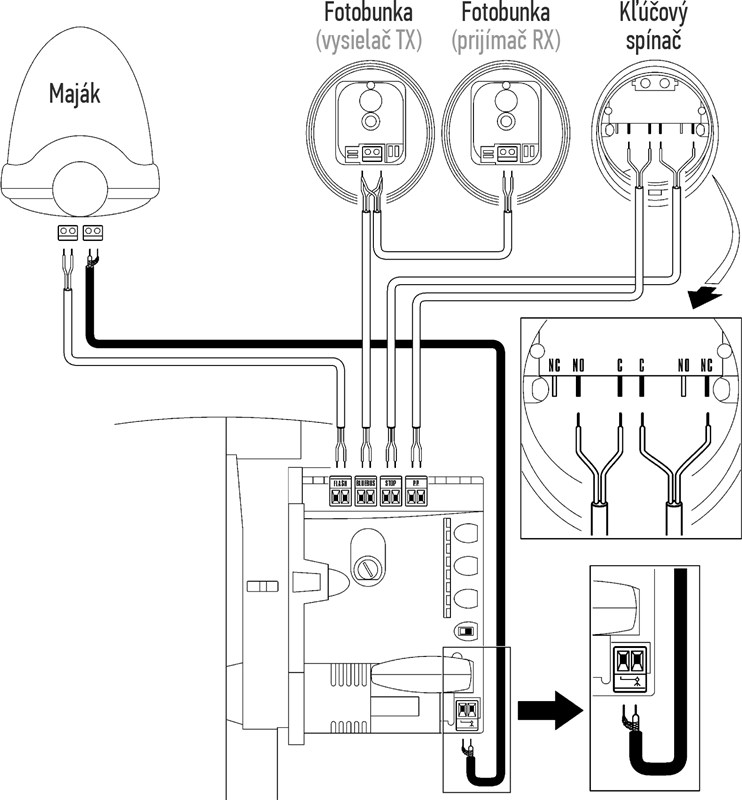

Esquema de conexión estándar:

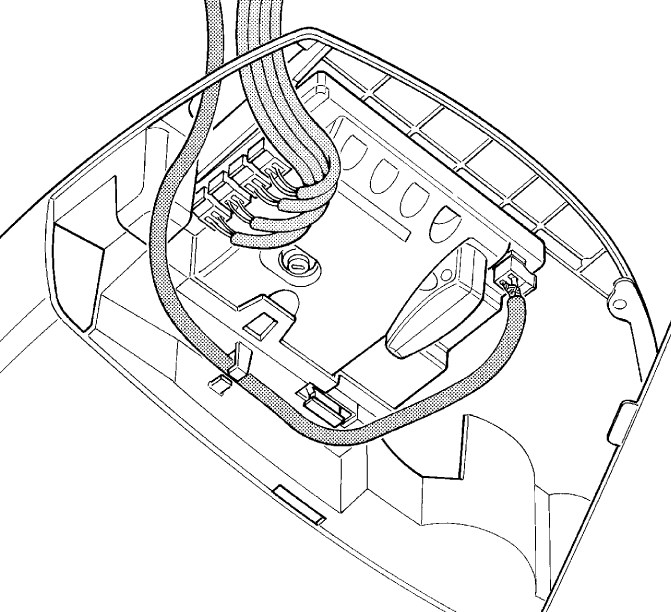

Conexión del cableado
Lleve los cables hasta la unidad de control y conéctelos de la siguiente manera:

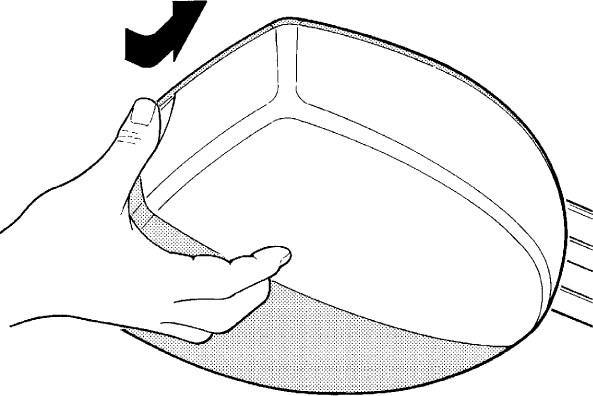

| 1. Presione la tapa blanca y gírela | 2. Pase los cables por el orificio, pase el cable de la antena por un lado a través de la anilla y conecte todos los cables. |
|---|---|
 |
 |
Fotocélulas del accionamiento
Una tecnología muy fácil de usar, BlueBUS permite alimentar y controlar hasta 6 pares de fotocélulas mediante un cable de dos hilos.
CONEXIÓN DE VARIOS PARES DE FOTOCÉLULAS NICE MOFB A LA RED DE DATOS NICE BLUEBUS
Coloque las fotocélulas alrededor de la puerta o del portón siguiendo las configuraciones de ejemplo de conexión completa y ajuste los puentes según la tabla de puentes de las fotocélulas NICE MOFB del accionamiento de la puerta. Para evitar interferencias entre pares situados muy cerca unos de otros, hay que respetar la orientación de los transmisores según estas configuraciones de ejemplo, TX y los receptores RX. Conecte las fotocélulas en paralelo según la imagen (no es necesario respetar la polaridad):

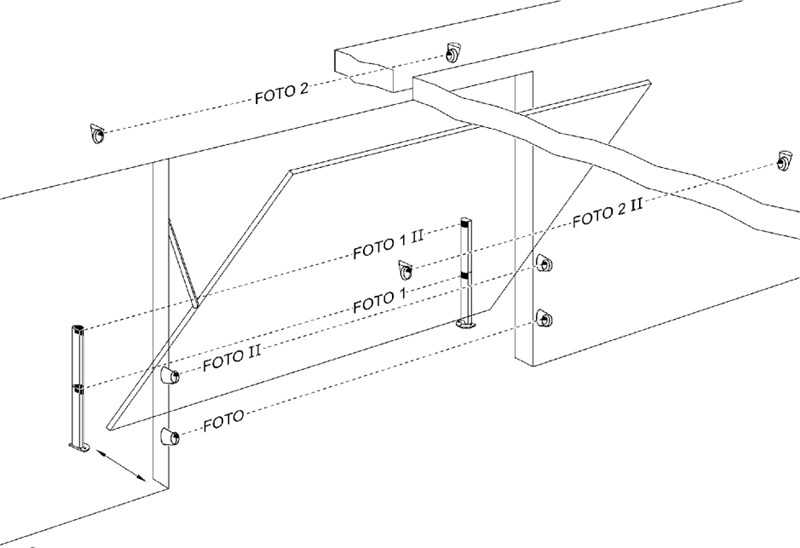

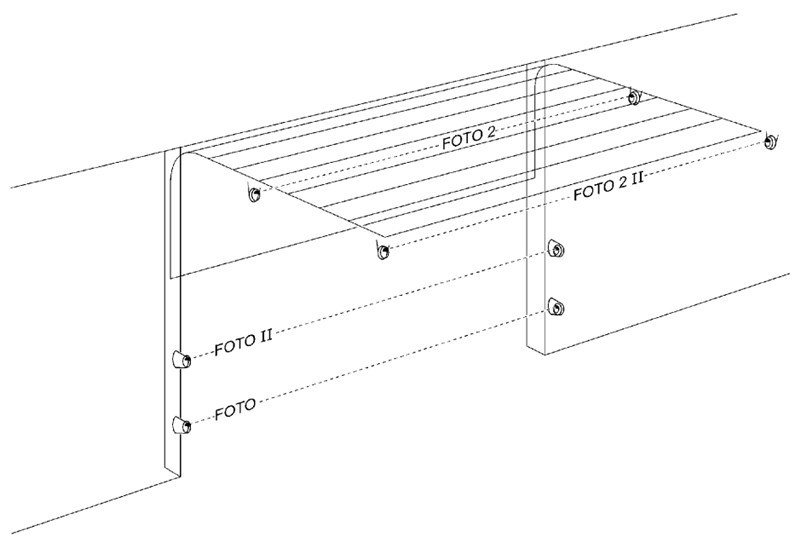

Ejemplo de configuración de conexión de las fotocélulas
| Puerta de garaje seccional | Puerta de garaje basculante |
|---|---|
 |
 |
Si necesita que las fotocélulas funcionen como dispositivos de apertura de la puerta (véanse FA1 y FA2 en la imagen), es decir, que al pasar con el vehículo entre sus ejes ópticos abran la puerta, hay que interrumpir la conexión A tanto en el transmisor TX como en el receptor RX, véase la imagen:
Tabla de puentes de las fotocélulas NICE MOFB del accionamiento de la puerta
 |
Conexión de varios pares de fotocélulas al sistema BlueBUS se realiza ajustando distintas combinaciones de puentes; cada par conectado debe tener una combinación única. Hay que asegurarse de que no haya dos pares con la misma combinación en una misma red de datos BlueBUS. En cada par de fotocélulas, hay que ajustar el puente al mismo valor en el transmisor TX y en el receptor RX. Si el tipo de puente utiliza un solo puente, guarde siempre el segundo en el compartimento vacío, como se muestra en la imagen de la izquierda. |
| Identificación del par de fotocélulas | Conexión mediante combinación de puentes |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 ¡ATENCIÓN: CONFIGURACIÓN NO PERMITIDA! |
 |
|
FA1 |
 |
|
FA2 |
 |
Si es necesario sustituir una fotocélula por cualquier motivo, basta con configurarla igual que la original puente y no es necesario realizar la fase de reconocimiento de los dispositivos.

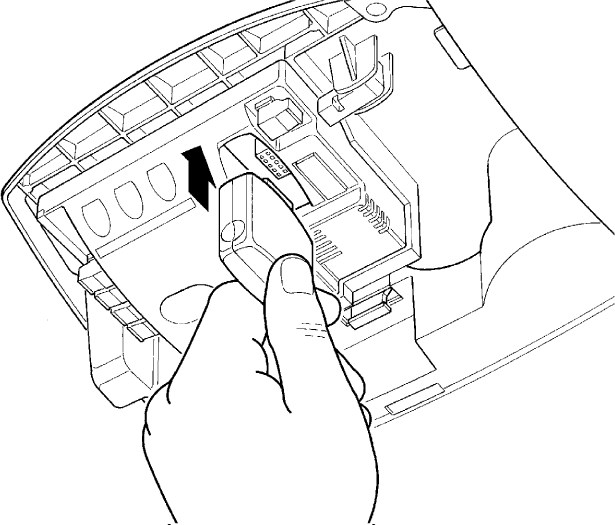

Receptor de señal de radio para motores
 |
Central de mando SNA4 del motor NICE Spinbus SN6041 incluye un conector SM para conectar un receptor de radio externo (p. ej., NICE OXI, NICE SMXI). Este receptor es imprescindible para captar las órdenes transmitidas por los mandos a distancia, por lo que es imprescindible para accionar a distancia la puerta corredera con el mando a distancia. |
Emparejamiento de los mandos con el motor
Visite nuestro guía para emparejar un mando con el motor, o haga clic en:
Reconocimiento de los dispositivos conectados al motor
Cada vez que conecte, desconecte o modifique el cableado de los dispositivos adicionales en las entradas BlueBUS y STOP debe realizarse la fase de reconocimiento de los dispositivos adicionales. El motor le avisará de que es necesario realizar esta operación mediante el parpadeo de los LED L1 y L2.
 |
|
Reconocimiento de la longitud de la hoja de la puerta
Para que el movimiento de la puerta funcione correctamente (en concreto, para calcular los recorridos de aceleración y desaceleración y la apertura parcial), el motor debe determinar por sí solo la longitud de la hoja de la puerta. Durante esta operación, el motor moverá la puerta de un tope al otro para determinar su longitud.
 |
|
Programación del motor
La central de mando SNA4 del motor Spinbus SN6041 permite programar varias funciones, ya sea activando o desactivando una función mediante la programación de nivel I., o configurando el parámetro predeterminado mediante la programación de nivel II.

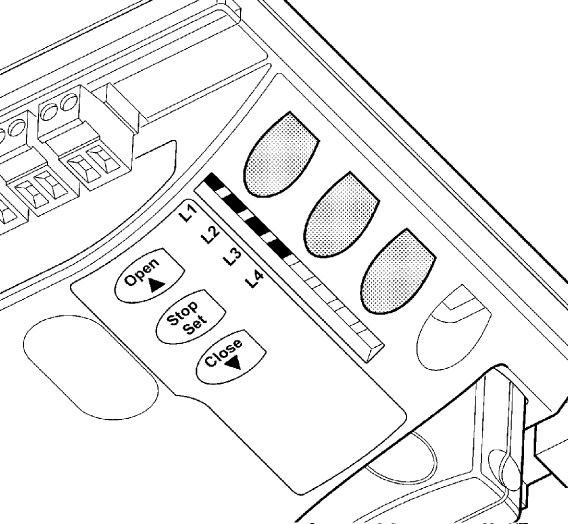

La central de mando SNA4 dispone de tres botones para controlar y programar el motor:
 |
Botón | Uso |
|---|---|---|
| Abrir | El botón permite enviar al motor la orden de abrir la puerta. También sirve, durante la programación, para aumentar el valor del parámetro programado. | |
| Stop/Set | El botón permite enviar al motor la orden de detener la puerta. Al pulsarlo por primera vez y mantenerlo durante 5 segundos, accederá a la programación del nivel I. Al volver a pulsarlo y mantenerlo, accederá a la programación del nivel II. para el LED actual. | |
| Cerrar | El botón permite enviar al motor la orden de cerrar la puerta. También sirve, durante la programación, para reducir el valor del parámetro programado. |
Programación del nivel I
En el nivel I, mediante la programación se activa/desactiva la función correspondiente. Cuando una función está activada, se enciende el LED correspondiente de la unidad de control. De fábrica, todas las funciones están desactivadas.

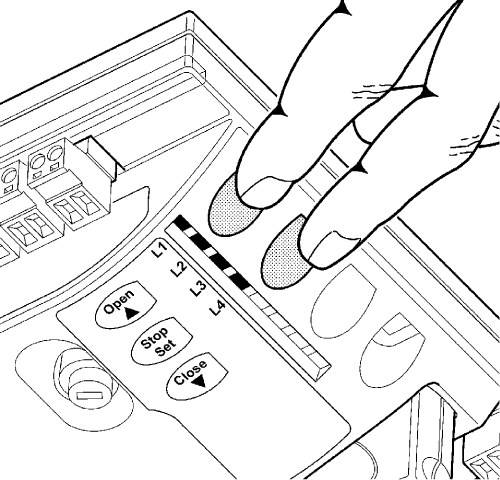

Para acceder a la programación del nivel I, mantenga pulsado el botón «Stop/Set» durante unos 5 segundos, hasta que el LED L1 empiece a parpadear. A continuación, utilice los botones «Abrir» y «Cerrar» para desplazar hacia arriba o hacia abajo el LED seleccionado. Dispone de 10 segundos para cada operación; de lo contrario, el motor saldrá del modo de programación. Cuando el LED parpadeante esté situado sobre el LED de la función que desea activar o desactivar, pulse una vez el botón «Stop/Set»: el parpadeo se acelerará (función activada) o se ralentizará (función desactivada). Déjelo así y el motor saldrá del modo de programación al cabo de 10 segundos. Si todo ha ido bien, el LED correspondiente a la función activada permanecerá encendido.
Lista de funciones programables que se pueden activar:
| LED | Función | Descripción |
|---|---|---|
| L1 | Cierre automático |
Transcurrido un tiempo determinado (que se ajusta en «Programación del nivel II - Duración de la pausa» desde la apertura de la puerta, esta comenzará a cerrarse automáticamente. Si la función está desactivada, la puerta solo se podrá accionar mediante una orden del mando a distancia de la puerta o similar. |
| L2 | Cerrar tras la interrupción de las fotocélulas |
Esta función permite mantener la puerta abierta solo el tiempo imprescindible para que pase el vehículo. Cuando las fotocélulas dejan de estar obstruidas (el vehículo ha pasado), la puerta comienza a cerrarse automáticamente al cabo de 5 segundos. Esta función tiene dos comportamientos posibles, según esté activado o no el cierre automático (véase la función anterior). Cierre automático activado : la puerta se detiene cuando las fotocélulas dejan de estar obstruidas y empieza a cerrarse al cabo de 5 segundos. Esto significa que quizá no se abra por completo. |
| L3 | Fuerza del motor |
Esta función afecta a la sensibilidad del motor ante los obstáculos. Si esta función está desactivada, el motor será menos sensible, lo que resulta adecuado para puertas más grandes y pesadas .. Si su puerta es pequeña y ligera, puede activar esta función. |
| L4 | Modo de espera |
Esta función permite reducir al mínimo el consumo de energía eléctrica. Resulta especialmente útil cuando se alimenta mediante una batería de reserva (por ejemplo, NICE PS124). Si la función está activada, la unidad de control se apaga un minuto después del último movimiento de la puerta: entrada BlueBUS (y, por tanto, todos los dispositivos conectados a ella), así como todos los LED excepto el LED BlueBUS, que parpadeará lentamente. En este estado, si se recibe una orden, la unidad de control se reinicia primero y solo después la ejecuta. |
Programación del nivel II
En el nivel II, la programación permite ajustar los valores de las funciones correspondientes (estas funciones son distintas de las del nivel I).).

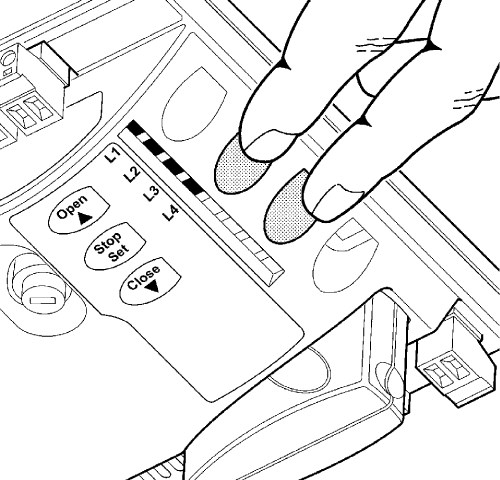

Olvídese de la programación del nivel I. Para acceder a la programación del nivel II, mantenga pulsado el botón «Stop/Set» durante unos 5 segundos, hasta que empiece a parpadear el LED L1. A continuación, utilice los botones «Abrir» y «Cerrar» para desplazar hacia arriba o hacia abajo el LED seleccionado. Dispone de 10 segundos para cada operación; de lo contrario, el motor saldrá del modo de programación. Cuando el LED parpadeante esté situado sobre el LED de la función cuyo parámetro desea ajustar, mantenga pulsado el botón «Stop/Set» para acceder al ajuste del LED seleccionado. El LED que permanezca encendido (sin dejar de mantener pulsado «Stop/Set») indica el valor actual del parámetro. Puede aumentar o reducir este valor con los botones «Abrir» y "Cerrar» (sin dejar de mantener pulsado «Stop/Set»); después, suelte «Stop/Set» y deje que el motor salga del modo de programación al cabo de 10 segundos. Para comprobar que todo ha ido bien, repita el procedimiento sin modificar el valor del parámetro.
Lista de funciones programables cuyos valores se pueden ajustar:
|
LED de entrada — Nombre |
LED de ajuste — Valor |
|---|---|
| L1 — Duración de la pausa Si el valor es «Cierre automático” en la programación del nivel I. |
L1 — 10 segundos L2 — 20 segundos L3 — 40 segundos L4 — 80 segundos |
|
L2 — Tipo de secuencia de pasos Establece la secuencia de movimiento de la puerta que se activa al pulsar repetidamente, por ejemplo, el botón del mando de la puerta o al activar la entrada PASO A PASO (también denominada P.P., o Secuencia de pasos). |
L1 — Abrir/Parar/Cerrar/Parar L2 — Abrir/Parar/Cerrar/Abrir L3 — Comunidad de vecinos L4 — Hombre presente |
|
Establece la velocidad de movimiento de la puerta durante el funcionamiento normal (no durante el arranque ni la desaceleración de la puerta). |
L1 — Muy lenta (55 %) L2 — Lenta (70 %) L3 — Media (85 %)) L4 — Rápida (100 %) |
|
Establece cuándo debe enviarse una señal a la salida FLASH . |

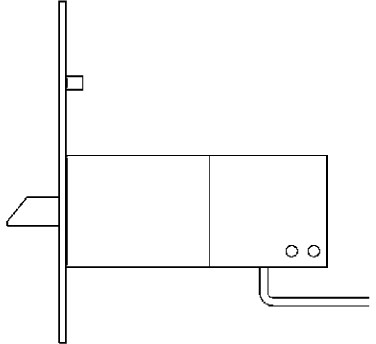

L1 — Indicador de puerta abierta L2 — Luz intermitente de advertencia L3 — Cerradura electromecánica L4 — Cerradura electromagnética |

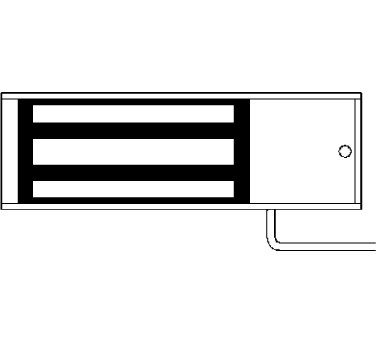

Conexión de dispositivos externos adicionales al motor
 |
Si necesita conectar al motor dispositivos adicionales que requieran alimentación externa (por ejemplo, iluminación indicadora, interruptor de llave, tarjetas magnéticas, etc.), conecte el dispositivo tal como se muestra en la imagen. La tensión suministrada es de 24 V CC, de -30 % a +50 %, con una corriente máxima de 100 mA. |
Funciones especiales del motor
Puerta permanentemente abierta
Si la orden a la La tensión suministrada es de 24 V CC, de -30 % a +50 %, con una corriente máxima de 100 mA. (también denominada P.P. o secuencia de pasos) dura más de 3 segundos, la unidad de control mantendrá la puerta abierta mientras dure la orden. Esta función resulta especialmente útil en combinación con un temporizador.
Movimiento forzado
Si falla algún dispositivo de seguridad o, por ejemplo, queda un obstáculo imposible de retirar en el haz de las fotocélulas y la puerta no se mueve por motivos de seguridad, es posible activar el modo «Hombre presente», de forma permanente en la programación del nivel II. ajustando L2 - Tipo de secuencia de pasos al valor L4 - Hombre presente, o temporalmente:
- Dé una orden a la puerta (con el mando a distancia, con el interruptor de llave etc.)
- Si hay algún problema, la puerta no se moverá y la luz intermitente probablemente indicará un error.
- Por tanto, antes de que transcurran 3 segundos desde la orden anterior, vuelva a dar la orden y manténgala pulsada.
- La puerta se moverá mientras mantenga pulsada la orden; al soltarla, se detendrá.
Solución de problemas del motor
Si algo no le queda claro o tiene cualquier otro problema, no dude en ponerse en contacto con nuestro servicio de asistencia técnica para motores NICE.
Según la naturaleza del problema
Durante la instalación (o si falla el motor), puede encontrarse con alguno de los siguientes problemas:
|
Problema |
Posible solución |
|---|---|
|
La puerta no responde a la orden del mando a distancia y el LED del mando no se enciende. |
Compruebe que las pilas del mando del motor estén en buen estado; de lo contrario, sustitúyalas. Encontrará las instrucciones en el manual del mando correspondiente. |
|
La puerta no responde a la orden del mando a distancia, pero el LED del mando se enciende. |
Compruebe que el mando a distancia se haya guardado en la memoria del receptor; si es así, pruebe a guardar de nuevo el mando a distancia mando a distancia. |
|
La puerta no se mueve y el LED BlueBUS no parpadea.
|
Compruebe si el motor recibe alimentación de 230 V.. Si es así, mida los dos fusibles y, si es necesario, sustitúyalos por otros nuevos con las mismas características. |
|
La puerta no se mueve y la luz intermitente no parpadea. |
Compruebe si el motor ha registrado la orden. Al enviar una orden con el mando a distancia el LED BlueBUS parpadear rápidamente dos veces. Si la orden se envía desde otro dispositivo a través de la entrada PASO A PASO (P.P.), debería encenderse el indicador correspondiente LED STEP-BY-STEP. |
|
La puerta no se mueve y la luz intermitente parpadea varias veces. |
Cuente el número de parpadeos y consulte Diagnóstico mediante el parpadeo de la luz intermitente. |
|
La puerta se mueve, pero se detiene de inmediato y empieza a moverse en sentido contrario. |
La fuerza del motor programada probablemente sea demasiado baja para su puerta. Compruebe que no haya obstáculos que impidan el movimiento de la puerta y, si es necesario, aumente la fuerza del accionamiento. |
|
La puerta se pone en marcha, pero la luz intermitente no funciona. |
Compruebe si hay tensión en la salida FLASH durante la maniobra de la puerta (el nivel de tensión no es importante, aprox. 10-30 Vdc). Si hay tensión en la salida, el problema estará en la luz intermitente (o en otro dispositivo); pruebe a sustituirlo por otro similar para comprobar si funciona. Si no hay tensión en la salida, la salida FLASH puede estar sobrecargada; compruebe si hay algún cortocircuito en el cableado. |
Diagnóstico mediante el parpadeo de la luz intermitente
Durante la maniobra de la puerta la luz intermitente parpadea regularmente cada segundo. Si se produce un problema, la luz intermitente indica el error mediante dos series consecutivas de parpadeos rápidos.
|
Serie de parpadeos |
Error |
Solución |
|---|---|---|
|
1 parpadeo 1 segundo de pausa 1 parpadeo |
Error de BlueBUS
|
Los dispositivos conectados a la entrada BlueBUS no corresponden a los detectados durante la fase de detección de dispositivos. Repita la fase de detección y, si no funciona, inténtelo de nuevo; de lo contrario, tendrá que localizar el dispositivo defectuoso mediante un proceso de eliminación y sustituirlo (comprarlo, reclamar la garantía o repararlo). Si no funciona, inténtelo de nuevo; de lo contrario, tendrá que localizar el dispositivo defectuoso mediante un proceso de eliminación y sustituirlo (comprarlo, reclamar la garantía o repararlo). |
|
2 parpadeos 1 segundo de pausa 2 parpadeos |
Activación de la fotocélula |
Se activan las fotocélulas, lo cual es normal si el haz se interrumpe mientras se cierra la puerta. Si el haz no se ha interrumpido, es posible que las fotocélulas estén sucias, deslumbradas o averiadas. |
|
3 parpadeos 1 segundo de pausa 3 parpadeos |
Activación del limitador de fuerza del motor
|
Durante el movimiento, la puerta Durante el movimiento, el motor detecta un aumento de la fricción; quizá la puerta no esté bien ajustada. Pruebe a moverla manualmente y a reajustarla. De lo contrario, por lo general basta con Pruebe a moverla manualmente y a reajustarla.. |
|
4 parpadeos 1 segundo de pausa 4 parpadeos |
Activación de la entrada STOP
|
Se ha enviado una orden a la entrada STOP, así que, si se trata de un funcionamiento inesperado, compruebe los dispositivos conectados a ella. |
|
5 parpadeos 1 segundo de pausa 5 parpadeos |
Error interno de la unidad de control |
Espere 30 segundos y vuelva a intentarlo. Si el problema persiste, pruebe a reiniciarla. De lo contrario, probablemente será necesario reparar o sustituir la unidad de control. |
|
6 parpadeos 1 segundo de pausa 6 parpadeos |
Se ha alcanzado el límite horario de maniobras. |
Espere unos minutos, hasta que el limitador de ciclos vuelva a estar por debajo del límite. |
|
7 parpadeos 1 segundo de pausa 7 parpadeos |
Error interno de los circuitos electrónicos. |
Desconecte todo el accionamiento durante unos segundos y vuelva a intentarlo. Si el problema persiste, pruebe a reiniciarla. De lo contrario, probablemente será necesario reparar o sustituir la unidad de control. |
|
8 parpadeos 1 segundo de pausa 8 parpadeos |
Orden permanente activa.
|
Se está enviando continuamente una orden al accionamiento; compruebe los dispositivos conectados a la entrada OPEN. Es probable que se deba a un temporizador, si tiene uno conectado.
|
Diagnóstico mediante el parpadeo de los LED
En la unidad de control SNA4 del accionamiento NICE Spinbus SN6041 hay dos conjuntos de LED, cada uno de los cuales indica mediante parpadeo o luz fija el funcionamiento normal de la unidad de control o los errores de diagnóstico, según las tablas siguientes.
LED horizontales BLUEBUS, STOP, PP, OPEN
|
Señalización |
Estado |
Solución |
|---|---|---|
|
LED BlueBUS |
||
|
Apagado |
Error
|
Compruebe la conexión a la red eléctrica. Si está bien, compruebe los fusibles F1 y F2 y, si es necesario, sustitúyalos por otros nuevos con las mismas características. |
|
Encendido |
Error grave
|
Pruebe a desconectar la unidad de control o, si es necesario, todas las entradas. Si no funciona, restablézcala y, si sigue sin funcionar, probablemente será necesario sustituir la unidad de control. |
|
Parpadeo a intervalos de un segundo |
Todo correcto |
Funcionamiento normal de la unidad de control. |
|
2 parpadeos rápidos |
Ha cambiado el estado de las entradas |
Funcionamiento normal: ha cambiado el estado de la entrada STEP-BY-STEP, STOP, OPEN, se han activado las fotocélulas, o el motor ha recibido una orden del del mando a distancia. |
|
Secuencias de destellos separadas por una pausa de un segundo |
Más opciones |
El número de destellos de la secuencia corresponde al diagnóstico de errores mediante el indicador luminoso. |
|
LED STOP (Parada) |
||
|
Apagado |
Se ha activado la entrada STOP |
Compruebe los dispositivos conectados a la entrada STOP. |
|
Encendido |
Todo correcto |
La entrada STOP no está activa. |
|
LED STEP-BY-STEP (también denominada P.P., paso a paso) |
||
|
Apagado |
Todo correcto |
La entrada STEP-BY-STEP no está activa. |
|
Encendido |
Se ha activado la entrada STEP-BY-STEP |
Funcionamiento normal de la central de control si había un dispositivo activo conectado a la entrada STEP-BY-STEP. |
|
LED OPEN (Abrir) |
||
|
Apagado |
Todo correcto |
La entrada OPEN no está activa.
|
|
Encendido |
Se ha activado la entrada OPEN |
Funcionamiento normal de la central de control si había un dispositivo activo conectado a la entrada OPEN. |
LED verticales L1–L4
|
Indicación |
Solución |
|---|---|
|
LED 1 |
|
|
Apagado |
Durante el funcionamiento normal, indica que la función Cierre automático no está activada. |
|
Encendido |
Durante el funcionamiento normal, indica que la función Cierre automático está activada. |
|
Parpadea |
|
|
LED 2 |
|
|
Apagado |
Durante el funcionamiento normal, indica que la función Cierre tras la interrupción de las fotocélulas no está activada. |
|
Encendido |
Durante el funcionamiento normal, indica que la función Cierre tras la interrupción de las fotocélulas está activada. |
|
Parpadea |
|
|
LED 3 |
|
|
Apagado |
Durante el funcionamiento normal, indica que la función Fuerza del motor no está activada. |
|
Encendido |
Durante el funcionamiento normal, indica que la función Fuerza del motor está activada. |
|
Parpadea |
|
|
LED 4 |
|
|
Apagado |
Durante el funcionamiento normal, indica que la función Modo de espera no está activada. |
|
Encendido |
Durante el funcionamiento normal, indica que la función Modo de espera está activada. |
|
Parpadea |
|
Instalación de la batería de reserva para el motor NICE Spinbus SN6041
Batería de reserva NICE PS124 no está incluida de serie con el motor, pero se puede pedir por separado. Se utiliza en caso de corte del suministro eléctrico, cuando el motor de la puerta se alimentará con ella. La batería se recarga continuamente desde la red eléctrica.

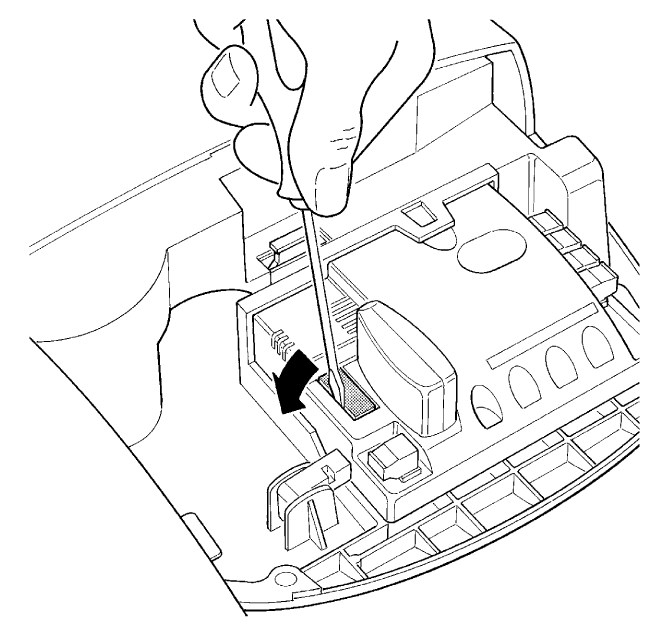

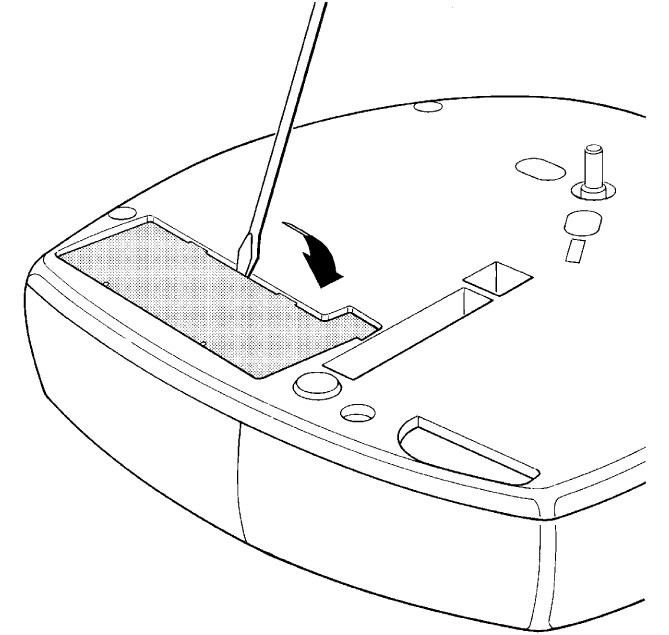

| 1. Retire haciendo palanca la tapa de plástico del conector de la batería | 2. Retire haciendo palanca la tapa de plástico del compartimento de la batería |
|---|---|
 |
 |

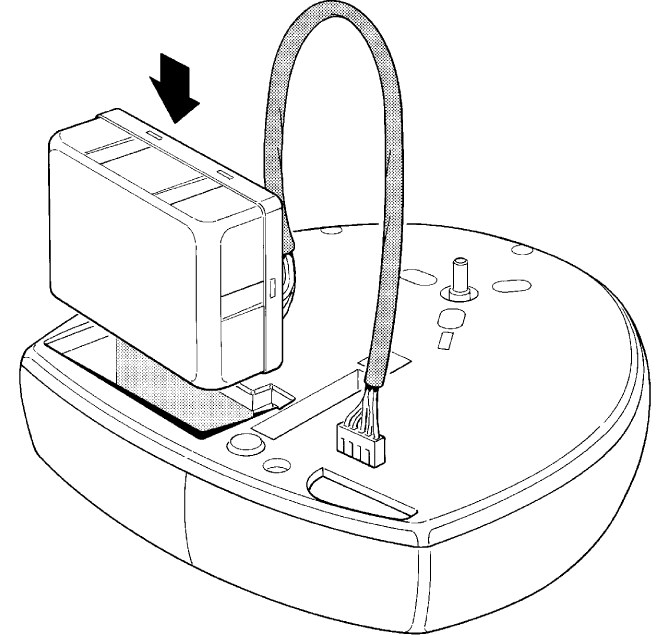

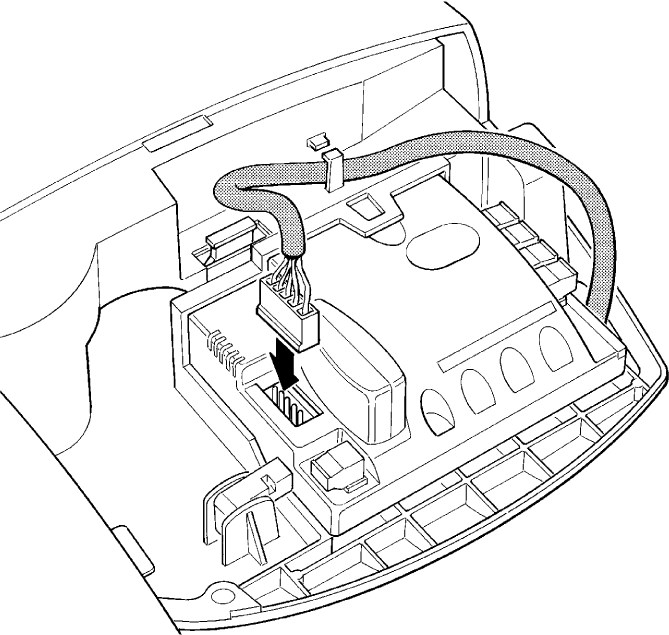

| 3. Introduzca la batería en el compartimento como se muestra en la imagen y pase el cable de alimentación hasta la central de control | 4. Conecte el conector a la central de control |
 |
 |
Restablecimiento de la central de control
1. Pulse y mantenga pulsados simultáneamente primero (Abrir) a tercero (Cerrar) botón.
2. Cuando se enciendan todos los LED, suelte.
3. Espere hasta que la unidad de control se reinicie.
Características técnicas de la unidad de control NICE SNA4 para el accionamiento NICE Spinbus SN6041
| Modelo | NICE SNA4 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Descripción del tipo | Unidad de control para motorreductor NICE Spinbus SN6041 para el funcionamiento automático de puertas de garaje en entornos privados. | ||||||||||
| Fuente de alimentación de reserva | se puede adquirir e instalar opcionalmente batería de reserva NICE PS124 | ||||||||||
| Iluminación | No tiene, la bombilla está en el accionamiento. | ||||||||||

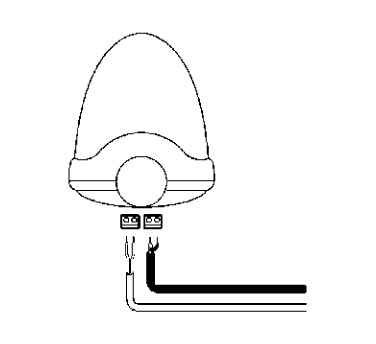

| Salida para luz intermitente |
Según la salida programada:
|
||||||||||
| Salida BlueBUS | una salida para 6 dispositivos BlueBUS | ||||||||||
| Entrada STOP | para contactos normalmente abiertos, normalmente cerrados y dispositivos con resistencia constante de 8,2 KΩ | ||||||||||
| Entrada STEP-BY-STEP (P.P., paso a paso) | normalmente abierto (el cierre activa el comando «Paso a paso") | ||||||||||
| Receptor de radio | sin receptor; conector «SM» para receptores NICE SMXI, NICE OXI etc. | ||||||||||
| Entrada para antena | 52 Ω para cable coaxial RG-58 (o similar) | ||||||||||
| Funciones de programación | 4 funciones de activación/desactivación (Programación de nivel I.) 4 funciones ajustables (Programación de nivel II.) |
||||||||||
| Funciones de autoevaluación |
|
||||||||||
| Temperatura de funcionamiento | de -20 °C a +50 °C | ||||||||||
| Uso en entornos salinos, ácidos y potencialmente explosivos | no | ||||||||||
| Clase de protección | IP00 |
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
